Обозначение розеток и выключателей на чертежах и схемах

Виды и типы электрических схем

Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
В соответствии с этим ГОСТ, схемы разделяются на 10 видов:

  1. Схема электрическая
  2. Схема гидравлическая
  3. Схема пневматическая
  4. Схема газовая
  5. Схема кинематическая
  6. Схема вакуумная
  7. Схема оптическая
  8. Схема энергетическая
  9. Схема деления
  10. Схема комбинированная

Виды схем подразделяются на восемь типов:

  1. Схема структурная
  2. Схема функциональная
  3. Схема принципиальная (полная)
  4. Схема соединений (монтажная)
  5. Схема подключения
  6. Схема общая
  7. Схема расположения
  8. Схема объединенная

Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.

ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.

ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

Условно графическое обозначение

ГОСТ 21.210-2014 унифицирует изображение электрических элементов на схемах. Делает их универсальными  на всей территории России.

Обозначения розеток, представленные в этом документе, можно условно разделить по нескольким признакам:

  • открытой установки;
  • скрытой установки;
  • влагозащищенные.

Открытое подключение к сети не предполагает скрывать колодки в плоскости стены. Существуют разновидности с двумя и тремя полюсами, с защитным контактом, а также сдвоенные или одинарные. Обычно накладное размещение применяют в помещениях с открытой проводкой.

Степень защиты таких устройств находится в пределах от IP 20 до IP 23. Они подвержены воздействию влаги и проникновению небольших предметов внутрь корпуса

Скрытое подключение отличается от предыдущего погруженной в стену или иную поверхность колодкой розетки. Подключается она к контактам скрытой проводки.

По степени защиты открытые и скрытые изделия между собой не отличаются. А размещение внутри стены не делает их более опасными.

Единственным отличием в графическом изображении скрытых розеток от открытых является вертикальная черта внутри полукруга, перпендикулярная нижней плоскости

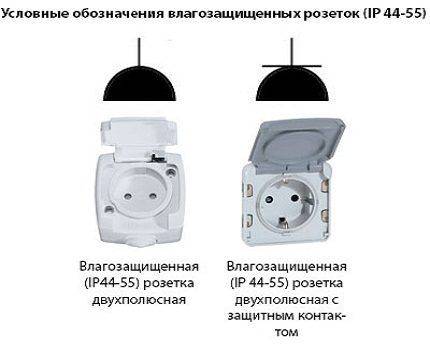

Приборы с влагозащищенным корпусом обычно устанавливают в местах повышенной влажности. Это может быть ванная комната, кухня или слабо защищенные от влаги места снаружи здания.

Степень их защиты составляет от IP44 до IP55. В первом случае это означает, что внутрь не попадут предметы толщиной более 1 мм, а защита от влаги представляет собой устойчивость к дождю. Во втором – защита от пыли и безопасная работа под слабыми струями воды.

Пластиковая откидная крышка защитного корпуса предохраняет не только от влаги, но и от пыли и мелкого абразива

Отдельно стоит сказать про классификацию по количеству полюсов. Их может быть от двух до четырех. В России в основном используются двухполюсные розетки с защитным контактом.

Все бытовые приборы питаются именно от такого типа. Многополюсные, а именно с тремя полюсами, запитывают промышленное оборудование: станки, насосы, электропечи. Они применяются в трехфазных сетях.

Отключать вилку следует плавным движением, придерживая защитный корпус, чтобы не сломать крепления к стене. Это может привести к поражению электричеством

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

  • Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
  • В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
  • Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
  • Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
  • Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

  • крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
  • черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
  • если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

  • конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
  • конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Виды и типы интернет-розеток

Что бы понять какой тип розеток нам нужно использовать в том или ином случае, необходимо разобраться со общей классификацией розеток под разъём RJ-45.

Но прежде, RJ-45 — это унифицированный стандарт физического соединения компьютеров и сетевых коммутаторов с помощью стандартного 8-жильного экранированного провода, который часто называют «витая пара». Потому что, сделав поперечное сечение кабеля, можно легко увидеть 4 переплетённых пары проводов. С помощью этого типа провода строиться подавляющее большинство каналов передачи информации в сетях локального и общего пользования.

Специалисты наводят следующую классификацию розеток:

  1. По количеству разъёмов. Различают одинарные, двойные и терминальные розетки с 4-8 разъёмами. Кроме того, существует ещё отдельный вид комбинированных розеток. В таких модулях могут находиться дополнительные типы интерфейсов, включая аудио-, USB-, HDMI- и сам RJ-45.
  2. По скорости передачи данных. Существует много разновидностей и категорий, главными из которых является категория 3 — скорость передачи данных до 100 Мбит/с, категория 5e — до 1000 Мбит/с и категория 6 — до 10 Гбит/с на расстояние до 55 метров.
  3. По принципу крепления. По аналогии с силовыми электроустановочными изделиями существуют внутренние и накладные компьютерные розетки. У внутренней розетки механизм (контактная группа клем) углублена в стену, у наружно проложена по поверхности стены.

Для розетки скрытой, проложенной в стене проводки, обязательно наличие в стене защитного пластикового «стакана», куда крепится клеммник. Внешняя розетка крепиться обычно с помощью накладной панели на поверхность стены.

Галерея изображений Фото из

Есть устройства с механизмами, отличающимся от традиционных представлений. Например, розетки АВВ из серии Jaeger BASIC 55

Модульную разновидность розетки для интернета от привычных моделей отличает только внешний вид. Схема подключения абсолютно аналогична

В рядах интернет-розеток для скрытой установки редко, но встречаются модификации с клеммными колодками. С принципом их установки тоже несложно разобраться

Стандартный механизм интернет розетки Легран

Вариант розетки для подключения к интернету

Подключение модульного типа интернет розетки

Интернет розетка с модульными колодками для витой пары

Что касается производителей: их много, отечественных и зарубежных. В последнее время «китайские» компании по производству сетевого оборудования начали «выравниваться» в плане качества готовой продукции относительно остальных. Однозначно высоким качеством отличается продукция от таких мировых брендов, как Digitus, Legrand, VIKO и т.д..

Отдельно стоит сказать о «keystones» — кейстоунах.

Это модульная архитектура размещения отдельных «камней» — модульных разъёмов под самые разные аудио-, видео-, телефонные-, оптические-, Mini-DIN- и другие интерфейсы, включая RJ-45 на одной стандартной панели розеточного блока. Это достаточно гибкая и масштабируемая система предоставления интерфейсов конечному пользователю.

Изображения коробок, щитков, ящика с аппаратурой, шкафов, щитов, пультов

Таблица 2

Наименование Изображение Размер, мм
1. Коробка ответвительная
2. Коробка вводная
3. Коробка протяжная, ящик протяжной То же
4. Коробка, ящик с зажимами
5. Щиток магистральный рабочего освещения
6. Щиток групповой рабочего освещения То же
7. То же, при выполнении на графопостроителе
8. Щиток групповой аварийного освещения
9. Щиток лабораторный
10. Ящик с аппаратурой
11. Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
12. Шкаф, панель двустороннего обслуживания
13. Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Пример. Щит из четырех шкафов
14. Шкаф, щит, пульт из нескольких панелей двустороннего обслуживания
Пример. Щит из пяти шкафов
15. Щит открытый
Пример. Щит из четырех панелей

7. Изображения выключателей, переключателей и штепсельных розеток приведены в табл.3.

Виды электросхем, принятых в отечественной практике

Согласно требованиям ЕСКД схема представляет собой графический документ, где специальными значками отмечаются структурные части системы и технологии их соединения. По принятой международной классификации их более 10. На территории РФ используются не все.

Функциональная и структурная схемы

Структурная – простейшая схема, на которой изображение элементов цепи производится квадратами с пояснениями. Такой прием помогает разобраться в особенностях работы системы. Функциональный чертеж содержит подробную характеристику узлов, их электрических связей.

Принципиальная электросхема

Применяется для обустройства распределительных линий и панелей управления. На ней начертаны элементы без взаимного расположения. Принципиальный чертеж бывает:

  • однолинейным с силовыми цепями – для земли, фазы и нуля используется одна общая линия;
  • полным со всеми узлами и жилами их соединения – электрические коммуникации рисуются в развернутом и поэлементном виде.

Полная принципиальная схема составляется на нескольких листах.

Монтажный чертеж

Содержит план размещения осветительных устройств, розеток и выключателей с указанием способа соединения. Может содержать дополнительную информацию, нужную для электромонтажных работ.

При необходимости сэкономить место на листе и знании маркировки без подписей используется объединенная схема. В ней совмещены указанные выше типы чертежей.

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.

Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.

Совет

Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.

Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Светильник Днат цена

На нашем сайте можно ознакомиться с прайсом, где перечислены наименования всех товарных позиций и их стоимость Светильники ЖКУ собственного производства – это всегда доступная цена и гарантия качества от производителя. Современный уличный светильник с натриевыми лампами – это не только проверенное оборудование, соответствующее всем нормативам, но и устройство, имеющее привлекательный внешний вид, которое впишется в любую обстановку. Словом, если возникла необходимость расширить пространство или добавить света в темное время суток – приобретите светильник ЖКУ Фото наших изделий также можно увидеть на сайте.

Отправить запрос менеджеру.

Особенности распиновки кабеля RJ-45

Перед тем как подключать интернет розетки необходимо чётко знать и понимать куда и какого цвета монтировать каждый отдельный проводок витой пары. Для этого нужно знать схему опрессовки и правила обжима кабелей RJ-45 своими руками.

Существует два основных вида распиновки проводов RJ-45: прямой и перекрестный. Первый вид кабеля применяется для соединения конечных устройств (компьютер/РС, смарт-телевизор/Smart TV, коммутатор/Switch) к так называемому маршрутизатору (Router).

Второй вид кабеля используется для соединения аналогичных по функциям устройств (компьютер – компьютер, маршрутизатор – маршрутизатор, коммутатор – коммутатор) между собой.


Для прямой схемы цвет совпадает с цветом в таком порядке бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Для перекрестной всё тоже, но зеленые меняются местами с оранжевыми соответственно

Предварительно от плоскости стены по длине кабеля оставляем около 100-150 мм, а остаток кабеля отрезаем. Этой длин будет достаточно для возможно последующего перемонтирования проводков.

Перед началом электромонтажных работ можно ознакомиться со схемами обжима витой пары на 8 и 4 жилы, рассмотренными в другой нашей статье.

Теперь необходимо освободить 4 пары проводов от внешней оболочки и от фольги (она выступает в качестве защитного экранирования) если есть.

Внутри витой пары также идёт специальная нить с помощью которой можно легко высвободить все необходимые проводки. Можно также применять обычный нож или специальную режущую поверхность, которой оснащены практически все обжимные клещи.


Обжимные клещи помогут легко смонтировать любой коннектор формата RJ-45 и RJ-11, главное что нужно помнить – если сам инструмент недожимает провода, тогда дожать можно ножем или тонкой отверткой

На следующем этапе производим выпрямление всех скрученных пар разноцветных проводков и аккуратно “садим” каждый отдельный цвет в свою нишу согласно цветовой распиновки в клеммник розетки.

Это необходимо сделать таким образом, чтобы остальная часть провода с “не тронутой” изоляцией попала под фиксирующий зажим клеммника. Теперь закручиваем фиксирующие болтики отвёрткой на клеммнике и одновременно прижимаем остальные проводки, что бы они не вышли из своих посадочных мест.

В завершение, с “чувством силы” утапливаем отвёрткой прижимные коннекторы на клеммнике и закрепляем отдельно каждую жилу в клеммной группе, при этом прорезав оплетку мелких проводков. После обрезаем остатки. Проводки должны располагаться все на одной высоте от основания клеммника.

Вам также может быть полезна информация о способах наращивания витой пары.

Условные знаки для других приборов

Условное обозначение УЗО

Помимо выключателей и розеток электросхема проводки содержит другие узлы. К примеру, автоматический выключатель, УЗО, реле для контроля напряжения обозначаются в виде открытого контакта.

Согласно ГОСТу для маркировки автоматического выключателя применяется определенное количество контактов, соединенных друг с другом и квадрат сбоку. Изображение свидетельствует об одновременном срабатывании и наличии защиты. На вводе квартира оснащается двухполюсным автоматом, однополюсные задействуются для остановки нагрузки.

Дифавтоматы и УЗО не имеют значков, регламентированных ГОСТом, поэтому на чертежах изображается специфика конструкции. Приборы УЗО являются трансформаторами тока с исполнительным контактным реле. У дифференциального автомата аналогичная сборка, но к узлам добавлен автомат, защищающий от коротких замыканий и перегрузки.

Контроллерное реле предназначено для выключения оборудования в случае превышения номинала напряжения. Оно представляет собой плату и контактное реле. Схема наносится на крышку устройства и переносится на план электролинии.

Для аппаратов подсветки и освещения используется несколько графических символов:

  • квадрат – люминесцентный источник света 600х600 мм;
  • прямоугольник – люминесцентный светильник 600х300 мм;
  • квадрат с двумя линиями – светодиодный источник света размером 600х600 мм;
  • большой «бантик» с частично закрашенными черными треугольниками – прибор аварийного освещения 600х600 мм;
  • узкий «бантик» с частично залитыми черным областями на треугольниках – прибор для аварийной подсветки 600х300;
  • кружок, разделенный дугой – устройство с лампочкой высокого давления;
  • круг без двух сегментов с 4-мя черточками («дольки») и горизонтальной стрелкой вправо – прожектор;
  • круг, разделенный пополам – источник света с контактными лампами люминесцентного типа;
  • круг с узкими областями вверху и внизу – светодиодный светильник любой нелинейной формы;
  • круг – светильник с галогенкой или лампой накаливания;
  • круг, разделенный на 6 сегментов – люстра;
  • прямоугольник – линейный люминисцентный светильник;
  • прямоугольник с 2-мя черточками – линейный светодиодный светильник;
  • черный бантик – аварийный светильник.

Условные обозначения в электрических схемах

Условные обозначения частей электросети не обязательно знать наизусть. При понимании значков и правильно составленном чертеже пользователь всегда расшифрует символы или ознакомиться со сносками.

Как самостоятельно подключить телефонную розетку?

Если требуется перенести стационарный телефон из одной комнаты в другую или заменить имеющийся аппарат на более современный, потребуется производить работы по монтажу телефонной розетки. Эта операция занимает немного времени и может быть выполнена самостоятельно при наличии минимальных познаний в электрике, и умения обращаться с инструментами.

Рабочее напряжение телефонной линии заметно ниже электрической сети 220 вольт, но если производить монтажные работы без защитных перчаток, то можно получить ощутимый разряд электрического тока, особенно в тот момент, когда на телефон, подключение которого в данный момент происходит, поступит входящий звонок.

Для монтажа потребуются следующие инструменты:

  • отвёртка;
  • перфоратор;
  • клещи для очистки проводов от изоляции;
  • молоток;
  • мультиметр;

Из материалов могут понадобиться.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
