Обратный клапан на вентиляцию: как устроить вентиляцию с обратным клапаном на вытяжку

Разновидности клапанов

По конструкции клапаны могут быть:

  • Одностворчатые. Эффективный, но менее распространенный вариант. Во время движения воздушного потока оказывается давление на створку клапана, отчего он открывается и выпускает лишние запахи. Когда движения нет, то под воздействием обратной тяги створка закрывается. Это предотвращает проникновение нежелательных запахов внутрь помещения. Если человек использует вентиляцию естественного типа, такой вариант наиболее предпочтителен.
  • Клапан типа «Бабочка» (двустворчатый). Наиболее распространенная модель, которая оснащается двумя шторками. Они открываются из-за сильного воздействия воздуха и закрываются, когда никакого движения нет. Все работает автоматически без участия пользователя.
  • Жалюзи. Принцип работ этого устройства такой же, как у первого варианта. Единственное отличие – габариты. Поэтому его устанавливают на крупных производственных предприятиях или в больших домах.
  • Конструкция мембранного типа. Принцип действия прибора основан на изменении положения пластины из-за влияния воздушного потока. Оборудование получило широкое применение в местах с естественной вентиляцией, так как здесь не требуется оказывать сильное воздействие на главный элемент.

Это не единственные отличия, также существуют модели:

С ручным управлением, прибор устанавливается на крупных предприятиях, где присутствует высокое движение воздуха. Автоматические изделия срабатывают без участия пользователя, этот вариант больше подойдет для установки дома. Различаются по способу монтажа. Встречаются горизонтальные и вертикальные варианты. Встречаются круглые и прямоугольные изделия

Чтобы выбрать правильный вариант, важно понимать, что форма полностью зависит от особенностей размера сечения воздушного канала. Также учитывается пропускная способность

Здесь все зависит от объема воздуха, который проходит через клапан. Последнее различие – материал изготовления

Пластиковые подойдут для установки в домах и квартирах, так как они издают меньше шума при работе. Для офисных зданий и производственных предприятий рекомендуется устанавливать металлические изделия. Они более габаритны и обладают высокой пропускной способностью.

Устройство принудительной вентиляции и его плюсы и минусы

Довольно удобно, когда при появлении какого-либо запаха на кухне или сырости в ванной можно включить вентилятор, который достаточно быстро удалит нежелательный воздух из помещения. Часто подобные приборы устанавливают на окнах либо форточках. И все же помимо положительных качеств они имеют и отрицательное, такое как необходимость подведения к ним электроэнергии.

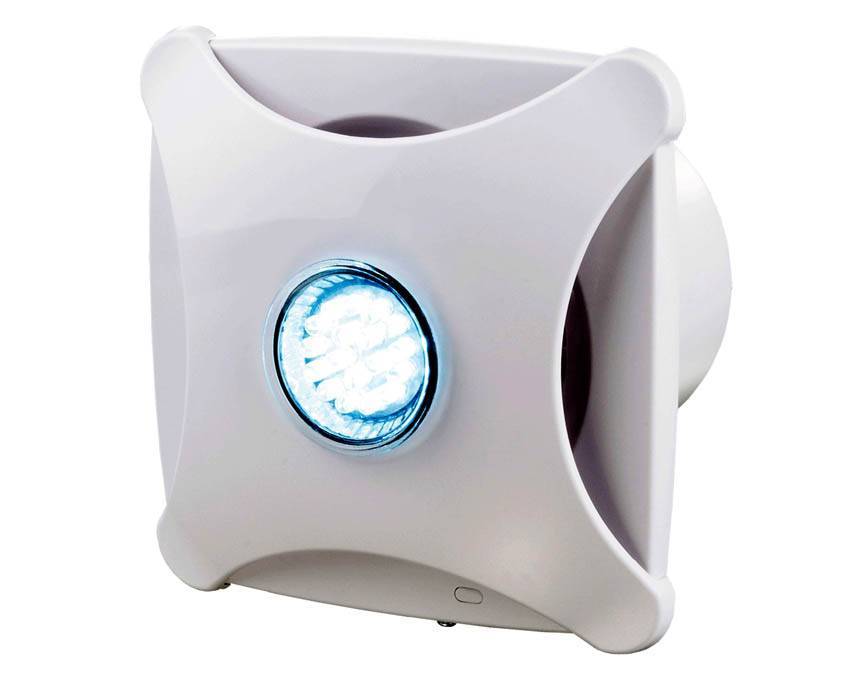

А такое устройство с подсветкой будет элегантно смотреться на потолке

И все же бывают случаи, при которых без принудительной вентиляции не обойтись, и о них уже упоминалось ранее. Однако, самое интересное, что устройства требующие подключения могут быть как стационарными, так и мобильными. И если подобрать вентилятор со встроенным обратным клапаном непосредственно под размер форточки, то ставить его можно будет только в необходимые моменты. В остальное же время он будет убираться. Для подобных устройств не требуется выделенного подключения, т.к. на время их можно запитать и через удлинитель.

Попробуем рассмотреть такие устройства, чтобы понять, как они работают.

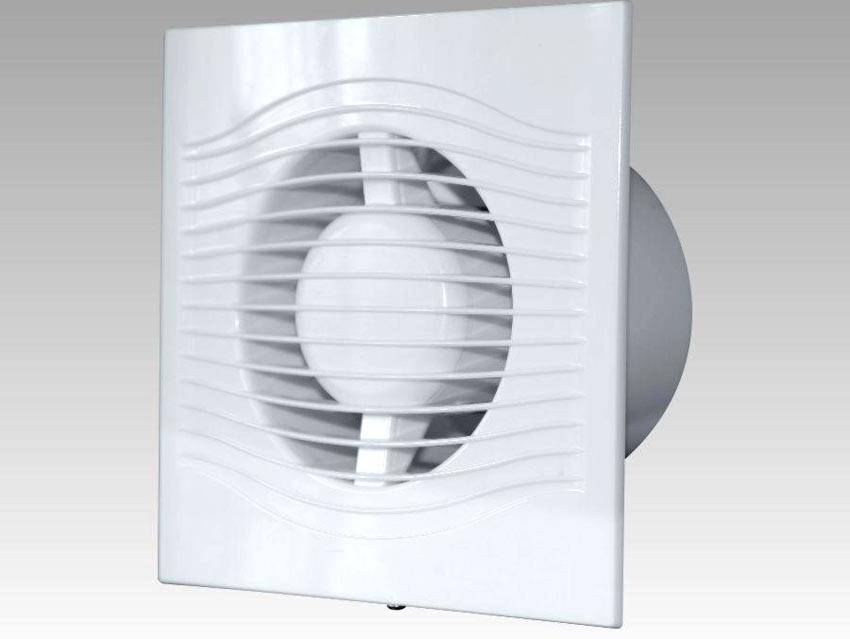

Совмещенный с вентилятором клапан довольно популярен у покупателей

Каким образом взаимодействует обратный клапан с вентилятором

При установке вентилятора на окне комнаты появляется возможность более быстрого ее проветривания. При подаче напряжения лопасти начинают вращаться, вытягивая воздух из помещения и открывая лепестки клапана. Ну а при отключении клапан закрывается, перекрывая доступ холодного уличного воздуха в квартиру. Как можно понять, суть устройства элементарна.

Так же есть возможность установки клапана с механическим приводом, когда хозяин сам, вручную, может закрыть его или же открыть. По сути, именно по такому принципу работает и обратный клапан на вытяжке с вентилятором. Разница лишь в расположении – горизонтальном или вертикальном.

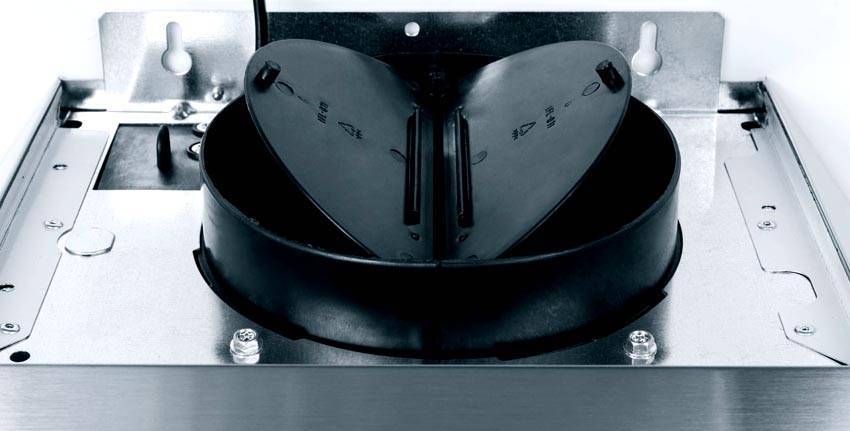

Бабочка на встраиваемой вытяжке

Вентиляционная решетка с обратным клапаном: как ее установить

Подобное устройство очень удобно не только в использовании, но и в установке. Дело в том, что специальных навыков для ее монтажа, как и специализированного инструмента, не потребуется. Достаточно демонтировать старую решетку, а на ее место установить новую, оборудованную обратным клапаном.

По сути, работая как жалюзи, развернутые в обратную сторону, устройство и регулирует потоки воздуха. При помощи такой, оборудованной обратным клапаном решетки для вентиляции и отсекаются посторонние запахи, равно как и холодный уличный воздух. Что касается приобретения подобных устройств, то с ним никаких проблем не возникает. Да и стоимость вентиляционных решеток с клапаном в наши дни достаточно приемлема.

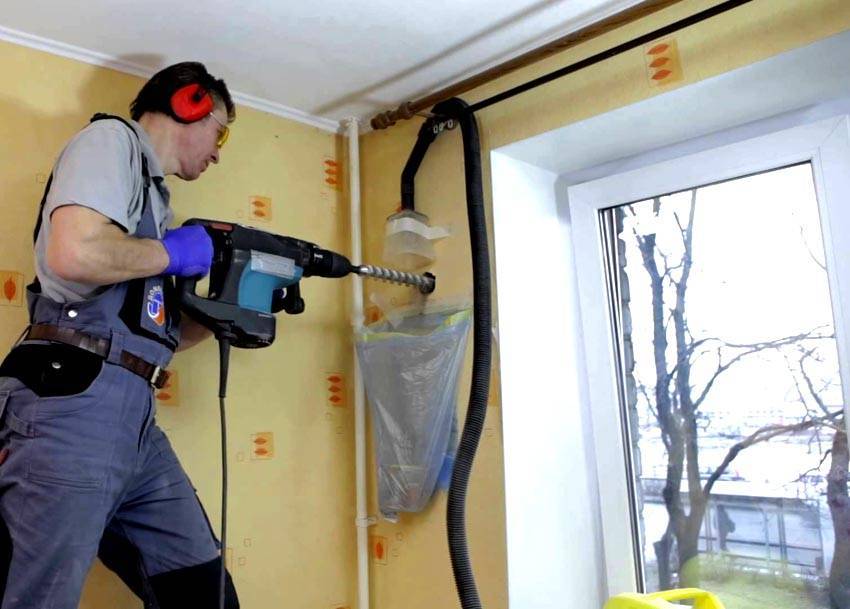

Установка «с нуля». Без клапана при такой вентиляции не обойтись

Тройники на вытяжку и способы их применения

Не секрет, что при установке встраиваемой вытяжки необходим тройник, который позволит как подключить оборудование к системе вентиляции, так и оставить естественный воздухообмен в помещении. В наше время их производится довольно много, причем различных модификаций. Интерес вызывают как раз тройники для вытяжек с обратными клапанами, при этом количество их может быть различным.

Обычно встраивается два обратных клапана – на вытяжку и на естественную вентиляцию, но иногда устанавливают дублирующий – на общую трубу. Вообще, тройники с обратными клапанами для вентиляции используются не столь часто. Считается, что одной воздушной заслонки на вводе вполне достаточно. Но тут, конечно, на вкус и цвет.

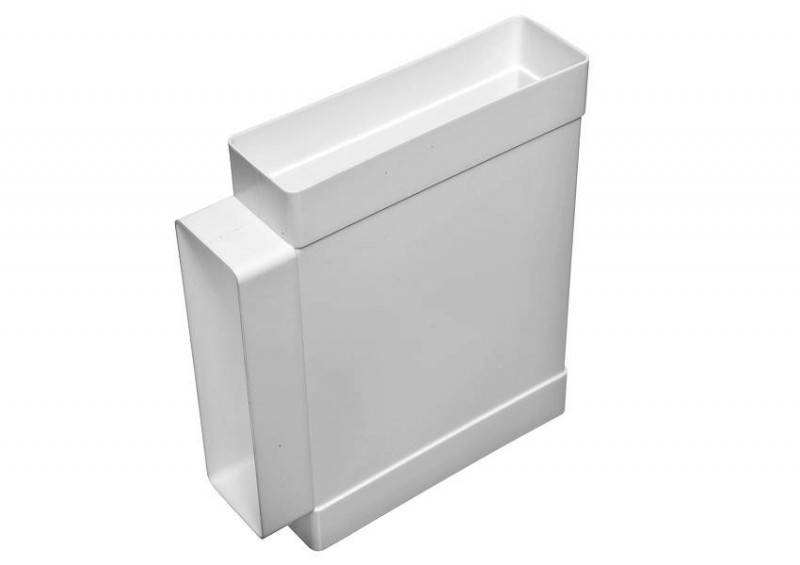

Внешний вид тройника для вентиляции

Установка обратного клапана на вытяжку в кухне

Как раз такое расположение воздушной заслонки наиболее распространено. Что ж, это вполне закономерно, ведь поставить один обратный клапан для вытяжки намного дешевле, чем приобретать тройник с двумя или тремя. К тому же, чаще всего, в современных устройствах принудительной вентиляции уже установлены подобные устройства. И если обычная вытяжка с обратным клапаном старого образца еще может пропустить назад небольшое количество воздуха, то более новые модели лишены подобной «болячки».

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“В некоторой технической документации значится, что встроен антивозвратный клапан для вытяжки. Что это такое нужно запомнить. По сути это тот же обратный клапан, но срабатывает он намного быстрее и тем самым предотвращает даже малейшее попадание внешнего воздуха. Но что можно сказать совершенно точно – работает он лишь с принудительной вентиляцией, либо подключается к сети и управляется автоматически.”

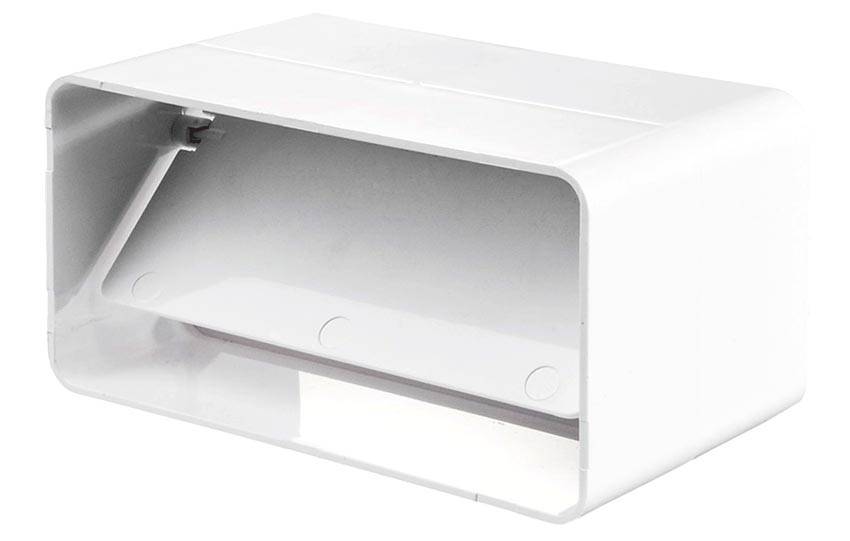

А это уже прямоугольный клапан для него

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

  • Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
  • Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
  • Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
  • Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
  • Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
  • Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

11 Пошаговая инструкция по монтажу

Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки нужно выполнить следующие действия:

  1. Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
  2. Сопоставить размеры изделия с формой вентиляционного канала.
  3. Укрепить дополнительно на стене площадь, прилегающую к отверстию.
  4. Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
  5. Просверлить отверстия под дюбели и установить их.

Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.

Внутри помещения решетки устанавливают и на клипсы-защелки, которые выпускают для изделий, изготовленных из алюминия. Их устанавливают на рамку и вставляют в вентиляционный проем

Для наружной установки такой метод не рекомендуется, т.к. под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.

Такой метод крепления отличается надежностью, саморезов при этом не видно.

Если обычным методом установит решетку невозможно, существует еще один способ. Установку выполняют также на саморезы посредством крепежных пластин различной длины

Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.

Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.

После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.

13 Особенности эксплуатации

В морозную погоду на оснащённых жалюзи решётках может образовываться корка льда, и возникают следующие проблемы:

  • Створки перестают полностью перекрывать выходное отверстие воздуховода, начинается обратный ход воздуха в квартиру, хоть и незначительный, но в холодное время весьма ощутимый.
  • Сечение отверстия уменьшается из-за намёрзшего льда, падает общая производительность вытяжки, перегружаются вентиляторы.

Лёд удаляется механическим путём, но тут главное не переусердствовать и не удалить решётку вместе со льдом. Имеет смысл на улицу ставить металлическую конструкцию вместо пластмассовой.

В заключение можно сделать вывод, что вложив сравнительно небольшую сумму в установку решётки с обратным клапаном, дышаться станет намного легче, причём в прямом смысле слова. Человек может обойтись без еды месяц, без воды три дня, а без воздуха полторы — две минуты. Не стоит пренебрегать самым необходимым, нужным как воздух.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

  • исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
  • исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
  • в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
  • по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
  • исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
  • по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Изготовление обратного клапана своими руками

Существует большое количество обратных клапанов на строительном рынке, но сделать это приспособление можно собственноручно, особенно если вентиляционный канал имеет нестандартные габариты. Для работы потребуется декоративная решетка, лавсановая пленка. Изготовление предусматривает такие этапы:

  1. Изготовление эскиза. Для этого на листе картона очерчивается рамка. В центре заготовки рисуется прямоугольник, ширина и высота которого соответствует размерам вентиляционного отверстия. Из центра фигуры под прямым углом вниз прочерчивается линия. От нее в обе стороны делается отступ по 7 мм (сверху и снизу). Эти точки соединяются прямыми линиями.
  2. Подготовка шаблона. Обе части прямоугольника вырезаются, при этом перемычка остается целой.
  3. Изготовление створок. Из пленки вырезается 2 прямоугольника размером в половину большой заготовки. Фрагменты при помощи клея или строительного степлера фиксируются на боковых частях рамки так, чтобы они заходили на перемычку.
  4. Установка створок. К стене изделие крепится саморезами и располагается на торце вентиляционного канала. Створки должны открываться в сторону воздуховода.
  5. Монтаж решетки и проверка работы клапана.

Виды клапанов

В отопительных системах могут использоваться элементы разного типа. В основе их классификации несколько критериев.

В первую очередь обратите внимание на металл, так как от этого зависят особенности эксплуатации устройства. Наибольшей популярностью пользуется латунь, сталь, чугун

Далее рассмотрим основные разновидности запорной арматуры.

Тарельчатый клапан

Данный вид устройства предполагает наличие диска, отвечающего за перекрытие сечения в трубопроводе в случае изменения условий в контуре.

Особенности функционирования:

  • Диск входит в седло, которое укомплектовано уплотнителем.
  • Изнутри конструктивный элемент присоединен к штоку, способному свободно двигаться по втулке.
  • Пружина, расположенная между тарельчатой частью и корпусом, обеспечивает надежное прижимание диска к седлу.

Для предотвращения тока воды в обратном направлении устанавливают тарельчатый элемент подъемного или проточного типа.

Шариковый клапан

Шаровые (шариковые) клапаны отличаются наличием шарика в качестве исполнительного механизма. Для изготовления элемента используется каучук или алюминий. В случае срабатывания пружины при изменении тока воды шарик перекрывает проходное сечение, попадая в седло. Находясь под верхней крышкой, он осуществляет движение по наклонному каналу.

Тарельчатая и шаровая запорная арматура предназначена для монтажа в отопительной системе стандартного типа. Но в случае наличия труб большого диаметра она не гарантирует надлежащую защиту.

Двухстворчатый клапан

Для обеспечения бесперебойной работы системы, где использованы трубы более крупных размеров предназначен двухстворчатый клапан. Его монтируют как на подачу, так и на обратку.

Название устройства данного типа обусловлено наличием двух пружинных створок, которые легко открываются теплоносителем в случае нормального давления в системе. При возникновении аварийной ситуации закрытые створки препятствуют движению воды в обратном направлении.

За предотвращение неправильной циркуляции отвечает специальная ось, пересекающая проходное сечение, на которой закреплены створки. Считается, что данная модификация обратного клапана является самой надежной. Устройство подходит для систем с высоким давлением.

Лепестковый клапан

Лепестковый обратный клапан для системы отопления имеет и другое название — гравитационный. Главная особенность — малоупругая пружина, имеющая низкое сопротивление. В некоторых моделях пружина и вовсе отсутствует. Гравитационные клапаны оборудованы таким дополнительным элементом, как подпружиненная створка. Она имеет уплотнитель и крепится на оси в верхней части сечения. Защиту от обратного тока обеспечивает сила тяжести и давление потока.
