Обвязка газового котла в системе отопления
После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.
Фото 1: Схема подключения настенного двухконтурного газового котла
Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).
Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.
В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.
Фото 2: Схема обвязки настенного двухконтурного газового котла

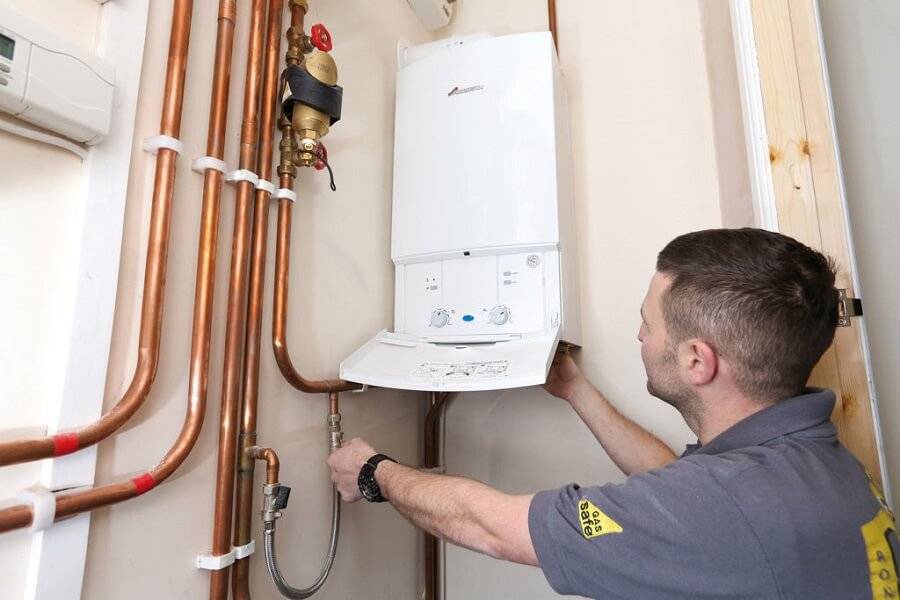

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.
В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.
Как правильно разобрать котел и удалить сажу
Для того, чтобы разобрать газовый котел для проведения его очистки, необходимо наличие комплекта инструментов:
- Отвертки;
- Щеток (мягких и щеток по металлу);
- Ершика;
- Рожковых ключей № 8-17;
- Чистой ветоши.
При последовательном выполнении описанных действий внутренние поверхности деталей газовой колонки могут быть полностью очищены от скопившихся отложений и копоти, что предотвратит возникновении аварии или задымления помещения.
В первую очередь нужно перекрыть поступление газа в помещение. После этого дверца котла снимается и отсоединяется провод, который ведет к пьезоэлементу. Далее поочередно откручиваются следующие элементы:
- Термопара;
- Электрод розжига;
- Трубка пилотной горелки.
Рекомендуется отменить положение форсунки в горелке, чтобы не нарушать настройку. Прокладка, расположенная под пилотной горелкой, обязательно заменяется новой
Осторожно достаются форсунка и медная трубка, после них – вынимается горелка путем отвинчивания комплекта фиксаторов
Для того, чтобы открутить гайку фиксации медной трубки, необходимо воспользоваться ключом № 17, снять электрод розжига поможет ключ № 10, а открутить винты крепления пилотной горелки можно с помощью плоской отвертки.
После того, как вынута гильза термометра, снимается крышка газового котла и изоляционный лист. После этого достается газоход. Для этого необходимо отсоединить клеммы с тягового датчика.
Очистку завихрителей, которые достаются из теплообменника, производят щеткой. Также чистится основание и наружная часть теплообменника. Для очистки внутренних каналов используется пылесос, продувающий их.
Чтобы очистить горелку, необходимо воспользоваться щетками и ершиком. Газоход протирается со всех сторон
Особое внимание уделите чистке форсунки: ее наружная поверхность очищается с помощью щетки, а, чтобы прочистить отверстие, используйте тонкую иглу с диаметром, меньшим, чем диаметр отверстия
Если вами при чистке будет неосторожно увеличен диаметр отверстия, вы тем самым нарушите режим горения
Для очистки всех элементов теплообменника, внутренних и внешних, используется жесткая щетка по металлу. Осевшая пыль и известь удаляются с помощью пылесоса и чистой влажной материи.
Ершиком хорошо очищать от налета внутренние поверхности, имеющие любую форму – элементы теплообменника, медные трубки. Благодаря длинной ручке, можно добираться в труднодоступные места.
Коды неисправностей газовых котлов и методы их устранения
Наибольшей популярностью у потребителей пользуется модель Логамакс, которая производит не только отопление, но и горячую воду. Она оснащена автоматикой, которая проводит диагностику узлов и при наличии проблем выводит данные об ошибке.
Если ошибка появляется на экране в первый раз, нужно попробовать перезагрузить устройство. Иногда бывает, что после такой манипуляции она не повторяется. Если же код неисправности навесного газового котла будерус высветился вновь, то нужно найти причину неполадки.
| Код ошибки | Причины возникновения | Метод устранения |
| А- | Включен режим «Трубочист». Ошибка исчезает через 15 минут | |
| -Н | Активирован отопительный режим | |

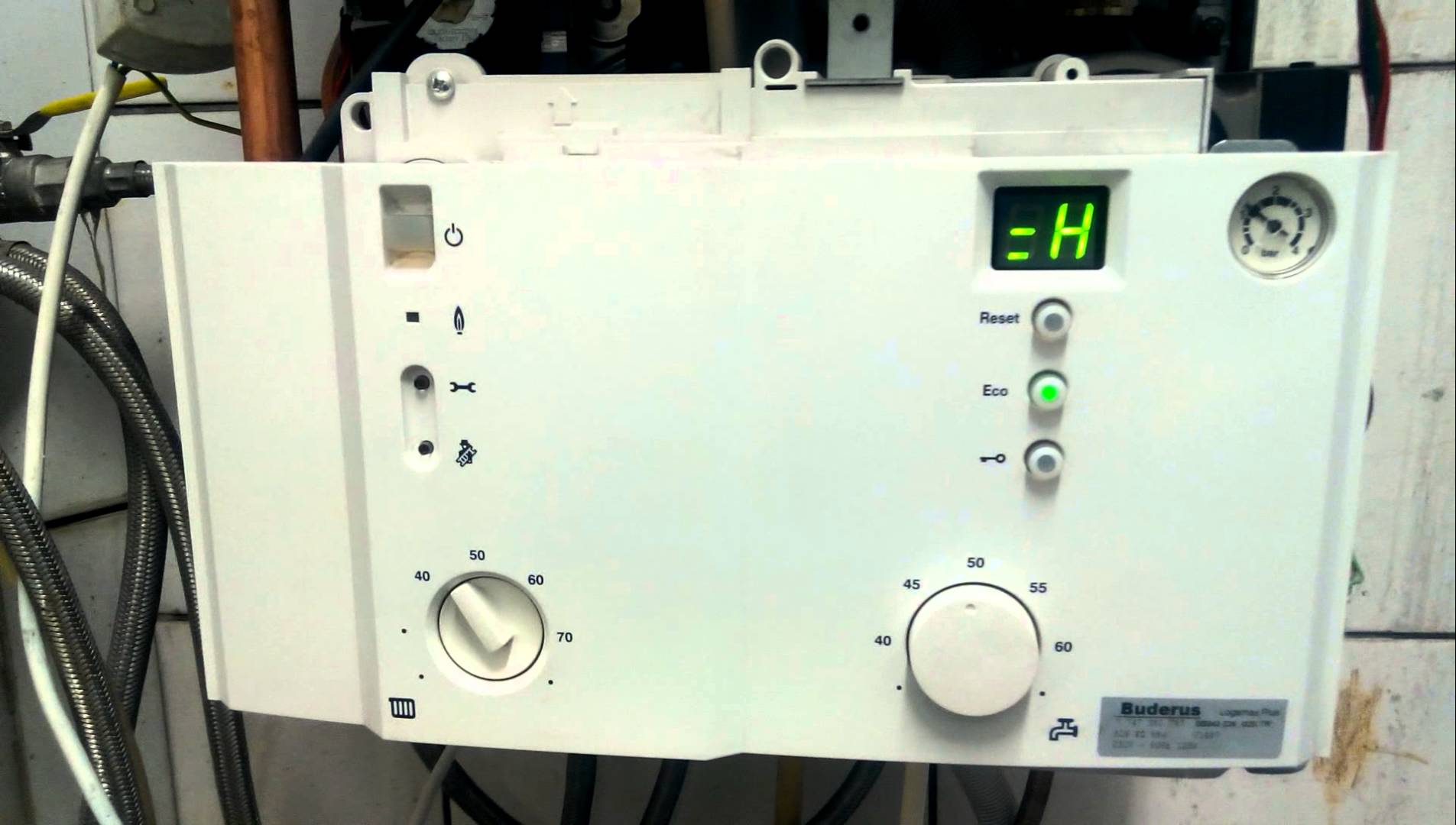

| =Н | Активен режим подачи горячей воды | |
| ОА | Котел в режиме между включением и отключением горелки | |
| ОС | Запуск горелки | |
| ОЕ | Производство тепловой энергии меньше, чем минимальная производительность прибора | |
| ОН | Обозначает готовность техники к работе | |
| 0L | Открытие клапанов газа | |
| 0U | Запуск агрегата | |
| 0Y | Отключение системы, так как температура воды на подающей трубе превысила установленную | |
| 2Е | Котел находится в режиме удаления воздуха. … Температура на подаче стремительно возрастает | Измерьте давление воды или долейте теплоноситель в систему |
| 2Н | Защита насоса и 3-ехходового клапана от заклинивания | |
| 2Р | Быстро возрастает температура горячей воды. | Необходимо, чтобы давление соответствовало норме. Проверка насоса, его ремонт или замена |
| 5Н | Тестирование автоматом | |
| Н11 (CL) | Сбои в термодатчике ГВС | Проверяется термодатчик и его соединение. |
| Н13 | Прошло время контрольного осмотра | Выполните осмотр и сбросьте ошибки |
| Н31 | Система не видит насос | Проверьте проводку насоса и его работоспособность |
| 0Y | Температура теплоносителя на входе выше максимально допустимой (более 95ºC) | Проведите диагностику температурного сенсора. Осмотрите насос, подключите его к регулятору. Отрегулируйте мощность помпы |
| 3А (А3) | Вентилятор не работает | Подтяните провода вентилятора, замените сломанный элемент |
| 3F | Непрерывная работа вентилятора и горелки длится более 24 часов. Включение режима «отдых» | |
| 3У | Вентилятор вращается слишком быстро | Проверьте дымоход на исправность:
|
| 4С (1С) | Активировалась защита от перегрева теплообменника | |
| 4U | Возможно, произошло короткое замыкание термодатчика на подаче | Проверка контактов, замена детали |
| 4Y | Обрыв датчика температуры | |
| 6А | Отсутствует пламя | Откройте полностью газовый вентиль. … Возможно, нет тяги — следует проверить проходимость дымохода. Проверьте реле потока, замените его при необходимости. Зачистите контакты датчиков и подсоедините проводку снова. Очистите горелочные жиклеры. Замените неисправные элементы |
| 6С | Ложный сигнал о наличии пламени в горелке | Проверьте следующие узлы:
|
| 6L (def) | Горелка работает, но сигнал от ионизатора отсутствует | Смените настройки и перезапустите горелку |
| 7L | Ошибка временного контроля при первой задержке или втором запуске | Проверьте проводку, которая ведет к управляющему модулю. Замените регулятор BC20 |
| 9L (d7) | Появились проблемы с газовой арматурой | Проверьте газовую арматуру и ее проводку |
| 9P | Отсутствует связь с идентификационным модулем агрегата | Установите модуль в правильное положение |
| 9C | Регулятор DIP неверно настроен | Проведите перенастройку |
| EL | Модули управления сломаны | Замените поврежденные элементы |
| 8Y | Сработало температурное реле или оно сломалось. Отсутствует перемычка между клеммами реле | Регулируйте реле. Установите перемычку. Проверьте проводку конденсатора и его работоспособность |
| fd | Активация кнопки более 30 сек. | Еще раз нажмите эту кнопку и держите меньше чем полминуты |

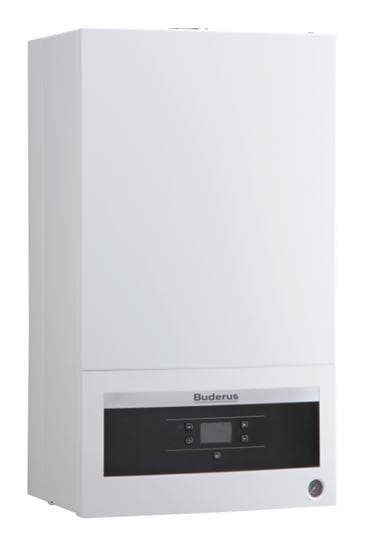

Настенные газовые котлы Buderus
Компания Будерус с 2003 года вошла в состав группы Bosch. Настенные котлы этого бренда представлены тремя модельными сериями Logamax U072, Logamax U052 и Logamax U044.
Компания предоставляет широкий модельный ряд котлов различного технического оснащения.
Серия и модель котла обычно указана на специальной табличке, которая располагается на котле. Например, Logamax U072 – 24К обозначает:
U – газовый нагреватель с циркуляционным насосом
0 – газовая горелка с предварительным смешиванием
7 – серия котла
2 – тип камеры сгорания (2 – закрытая, 4 – открытая)
24 – номинальная мощность котла
К – двухконтурная модель
При возникновении проблем эти сведения будут полезны для диагностики характера возникшей неисправности.
Седьмая серия котлов Logamax U072 представлена наиболее широким модельным рядом в диапазоне мощности от 12 до 35 киловатт. Котлы этой серии широко используются для поквартирного отопления и отопления небольших частных домов.
Отличительные особенности:
низкий уровень шума – котлы действительно работают очень тихо
вентилятор с регулируемой частотой вращения
стильный дизайн и удобное управление
Котел с современным техническим оснащением, компактными размерами и доступной цене.
Причины поломок газового котла
Прежде всего, необходимо установить, из-за чего в работе газовых отопительных котлов вообще могут возникать какие-либо сбои. К появлению проблем может привести ряд различных факторов.
Низкое качество воды
Эта причина актуальна для двухконтурных котлов, подающих горячую воду в локальную систему водоснабжения. Минеральные отложения и ржавчина постепенно накапливаются в трубках теплообменника второго контура, снижая их сечение и вызывая коррозию, вплоть до полного перекрытия. При снижении циркуляции воды соединения теплообменника подвергаются перегреву и могут разрушиться. Для предотвращения такой ситуации следует установить на входе контура фильтр механической очистки и периодически менять в нем фильтрующий элемент.
Низкое качество воды – возможная причина поломки газового котла
Качество электроснабжения
Перепады напряжения, фазовые броски, периодическое отключение питания и другие проявления низкого качества электроснабжения приводят к работе электрооборудования отопителя с перегрузками, узлы его при этом подвергаются ускоренному износу. Особо сильные скачки напряжения могут привести к их полному выходу из строя. Для борьбы с низким качеством электропитания применяют следующие способы:
- установка стабилизатора избавит от бросков напряжения;
- подключение блока бесперебойного питания на аккумуляторе позволит пережить кратковременные отключения напряжения;
- электрогенератор с двигателем внутреннего сгорания обеспечит электропитанием на случай длительных перебоев.
Неправильная установка оборудования
Если агрегат монтировал мастер-любитель, то могут быть выполнены не все требования монтажной инструкции:
- отсутствие заземления (или неправильное заземление) аппарата приводит к накоплению статических зарядов на корпусе и шасси и может повредить электронную систему управления;
- в системе отопления остались воздушные пробки, это приводит к перегреву и повреждению теплообменников и трубопроводов, может также выйти из строя циркуляционный насос;
- неправильное подключение входных и выходных патрубков, пренебрежение аварийными клапанами или блокирование их вентилями может привести к перегреву теплоносителя и выходу из строя трубопроводной системы
Встречаются также и ошибки в монтаже коаксиального дымохода, в результате он начинает обмерзать и датчик тяги отключает котел.
Несоблюдение условий эксплуатации
часто возникает у тех владельцев, которые неправильно рассчитали мощность котла и не предусмотрели 20% запаса на экстремальные погодные условия. В таких домах во время сильных морозов или ветра устройство долгое время работает на предельной мощности. Автоматика будет периодически выключать газ. Кроме того, такая эксплуатация приводит к его ускоренному износу и выходу из строя в самый разгар холодов.
Отопление дома при помощи электрообогревателей
Для воздушного отопления применяются следующие электроприборы:
Воздушные конвекторы – приборы, состоящие из корпуса, внутри которого расположен ТЭН. При работе в конвектор поступает холодный воздух, нагревается ТЭНом и естественным путем выходит через распложенную в верхней части решетку. В зависимости от расположения, конвекторы бывают напольные и настенные.
Электроконвектор
Масляные обогреватели – обогрев помещения такими электроприборами происходит за счет нагревания герметичного корпуса (радиатора), наполненного маслом, расположенными внутри ТЭНами.
Масляный электрообогреватель
Керамические нагревательные панели – приборы, отапливающие помещения за счет конвекции теплого воздуха керамической поверхностью, нагреваемой расположенными под ней трубчатыми или плоскими электро генерирующими тепло элементами (ТЭНами, греющим кабелем).
Керамическая отопительная панель
Инфракрасные излучатели – обогреватели, отапливающие помещение за счет нагревания испускаемыми ими инфракрасными лучами находящихся в зоне действия прибора предметов с дальнейшей отдачей части тепла окружающему их воздуху. Классический прибор данного вида представляет собой корпус с кварцевой прозрачной трубкой, внутри которой расположена нагревающаяся и испускающая инфракрасные лучи спираль из нихромовой или вольфрамовой проволоки.
Как настроить газовый котел Buderus
Основная настройка котлов Buderus производится на предприятии-изготовителе. После приобретения необходимо лишь внести некоторые коррективы, необходимые для наиболее эффективной работы агрегата в заданных условиях.
Как правило, требуется установка рабочих пределов давления газа и температуры ОВ (отопительной воды).
Параметры подачи газа настраиваются с помощью регулировочных винтов газовой арматуры, с одновременным контролем результата действий на панели управления. К измерительному штуцеру подключается U-образный манометр, с помощью которого определяются пределы давления газа.
На это время надо запустить сервисный режим 1.2.F (максимальная производительность).
Настройка температуры выполняется с панели управления. Нажатием кнопки «-» вызывается зимний режим (включен отопительный контур).
Затем нажимают кнопку «ОК», на дисплее после этого появится температура ОВ (прямой, или подающей линии).
С помощью кнопок «+» или «-» набирают необходимые значения и вновь нажимают кнопку «ОК».
Для установка летнего режима выполняются те же действия, только при настройке значения нажимают на кнопку «-», пока на дисплее не появятся точки. Затем нажимают «ОК», на дисплее постоянно будет гореть зачеркнутый значок радиатора, обозначающий отсутствие функционирования нагрева теплоносителя.
Это интересно: Как правильно пользоваться водонагревателем: инструкция по эксплуатации
Правильная эксплуатация котла
В перечень работ по техническому обслуживанию, которую проводит сервисная организация, в обязательном порядке входят операции по проверке правильной эксплуатации котла. Это является важным элементом диагностики, поскольку влияет на долговечность работы оборудования.
Для этого вида диагностики котлов Rinnai выполняют следующие операции:
- Проверяют наличие протоколов об испытании газовых котлов на заводе и сроки межремонтного обслуживания.
- Проверяют качество монтажа и состояние вентиляционных систем. Они должны быть исправными, а щели для забора воздуха свободные.
- Проверяют качество выполнения обвязки по газовой, водяной и дымоотводной системам в соответствии с проектной документации и инструкции завода-изготовителя.
- Проверяют наличия и исправности группы безопасности и запорно-регулировочной арматуры.
- Проверяют контур отопления на целостность и соответствие тепловой мощности устройства.
- Проверяют дымоотводящую систему и чистоту прохода каналов по сечениям.
- Проверяют состояние электрооборудования и системы заземления.
- Проверяют блок регулирования устройства.
После выполнения всех работ по техническому обслуживанию сервисным специалистом делается запись в техпаспорте устройства, и назначается срок следующей проверки.
Кроме того проводится тщательный инструктаж пользователя на предмет внесенных изменений и правильности эксплуатации котельного оборудования.
Основные неисправности
Конструкция котлов Buderus создавалась на основе самых передовых технических разработок.
Они устойчивы в работе, но от появления неполадок пока страховки не придумано. Котлы Buderus оснащены системой самодиагностики, которая представляет собой сеть датчиков, присоединенных к наиболее важным и ответственным узлам или деталям котла.
Работа всех элементов в постоянном режиме контролируется этими датчиками, при возникновении каких-либо несоответствий или изменений штатного режима, на дисплее появляется буквенно-цифровой код той или иной ошибки. Кроме того, возможны и другие неисправности.
Рассмотрим наиболее распространенные:
- Не зажигается горелка. Причинами этого могут быть отключенные пускатели систем отопления или управления, отказ автоматов защиты, выход из строя регулятора или ограничителя температуры котла. Возможна блокировка котла вследствие проблем с аппаратурой контроля дымовых газов.
- Горелка включается, но сразу выдает ошибку. Чаще всего, проблема в закрытом газовом вентиле, или наличии воздуха в газопроводе. В обоих случаях надо открыть вентиль и выпустить воздух.
- После старта горелки появляется сигнал об отсутствии тока ионизации. Обычно проблемы заключаются в окислении контактов или перепутанном подключении электродов «N« и «L». Возможно также замыкание электрода ионизации на корпус или поломка автомата горелки.
- После зажигания горелка выдает ошибку — ток менее 1,5 мА. Здесь причиной может быть окисление или появление сажи на ионизационном электроде, который следует прочистить.
- Из теплообменника доносятся звуки кипения. Это является признаком появления толстого слоя накипи, или недостаточное количество теплоносителя в системе.
ВАЖНО!
Устранение неполадок следует выполнять силами работников сервисных центров. Самостоятельное решение проблем может их многократно увеличить.
Это интересно: Расход газа на отопление дома 200 м²: пример расчета для потребления природного и сжиженного газа
Использование химического раствора через бустер
Для выполнения этого способа очистки необходимо использовать специальное оборудование – бустер, при помощи которого производится закачка внутрь теплообменника кислотного промывочного раствора.
Затем продолжительный период времени необходимо несколько раз прогнать раствор по трубам. Результатом станет то, что налет раствориться и будет выведен из оборудования вместе с жидкостью, используемой для промывания.
После промывания пропускная способность и теплопроводность газового котла возрастут. Кислотный раствор может растворить любое самое стойкое загрязнение, которое может быть солевым налетом карбоната или отложением трехвалентного железа. В трубах остается небольшое количество кислоты, которая нейтрализуется. Для этого используют специальный раствор, запускаемый в теплообменник после окончания промывки.
Ознакомление с техническими характеристиками
Ниже рассматриваются основные параметры изделий наиболее популярной серии «Logano». Информация предоставляется в виде сравнительной таблицы, чтобы было легче делать выбор. Все модели изготавливаются из стали или чугуна, так как эти материалы обладают наиболее подходящими свойствами.
Представлена продукция Logano G221.
Сделав предварительные расчеты системы отопления для строения, можно ознакомиться с техническими данными котлов.
| Изделия | Мощность в киловаттах | КПД в процентах | Давление в барах | Материал |
| S111-2 | 12-45 | 86 | 2,5 | Сталь |
| S121-2 | 21-38 | 85 | 2 | Сталь |
| G221 | 20-40 | 78 | 3 | Чугун |
| G221A | 25-30 | 80 | 4 | Чугун |
Демонстрируется котел Logano S121-2.
Почему не включается котел
После правильной установки при отсутствии нарушений котел настенного типа обычно не доставляет проблем своим владельцам. Средний срок службы агрегата составляет от 4 до 9 лет, но поломки могут случаться на любом этапе эксплуатации. Когда настенный котел не включается, на его дисплее появляется информация об ошибке с указанием персонального кода либо номера в зависимости от конкретной модели устройства.
Его нужно записать и посмотреть точное значение в инструкции, где представлены описания наиболее часто встречающихся неисправностей. Самая распространенная проблема – отсутствие розжига газо-воздушной смеси. Пламя может загораться и гаснуть спустя некоторое время или отсутствовать полностью, если котел закрывает клапан для подачи газа. Это происходит по ряду причин:
- проблемы с полярностью подключения или ошибка фазировки;
- окисление либо загрязнение электрода розжига, присутствие зазора в горелке;
- трещины или пробои в изоляционной части высоковольтных проводов;
- сложности с подсоединением электричества;
- отсутствие подачи газа из-за неисправного счетчика или загрязненных фильтров;
- сломанная плата управления.
Еще одной популярной проблемой является недостаточность тяги. В такой ситуации продукты сгорания ликвидируются не полностью, котел для отопления не включается и не проводит розжиг. Помимо этого нередко возникают сложности с давлением воды, которое в норме должно находиться на минимальной отметке и контролироваться персональным датчиком. Пользователи могут контролировать уровень давления при помощи встроенного манометра механического или электронного типа.
Все газовые котлы работают в закрытой системе отопления, давление в которой периодически падает. Если оно снижается до критического уровня в 0,5-0,7 бар, прибор не будет запускаться, поскольку датчик фиксирует проблему как поломку и приостанавливает всю работу прибора.
Котел может не работать только в одном режиме, например, ГВС либо отопления. В подобной ситуации агрегату требуется полноценная диагностика у специалиста, который сумеет точно определить причину поломки.
Ключевые коды ошибок
Ошибка е0 – поломку комнатного датчика тепла. Не воспламеняется соответствующим образом газ. Следует проверять наличие в системе газа, и не закрыт ли газовый вентиль. Более того, удостовериться в наличии газа в баллоне или магистрали.
Ошибка е1 – отсутствие воды в системе отопления. Маленькое количество воды в системе. Необходится удостовериться в отсутствии неполадки системы подачи холодной воды, проверить фильтры и если понадобится очистить их или заменить.
Ошибка е3 — вскипела вода в котле из-за перегрева. Вода в системе обогрева неровно двигается. Требуется проверить, не забился ли фильтр и достаточно ли открыты краны запорного типа.
Ошибка е4 – забился дымотвод. Не выводятся газообразные, жидкие и твердые вещества наружу. Требуется проверить отрезки трубы системы удаления дыма и если понадобится очистить трубу или вызвать профессионала.
Ошибка е5 – пламя горелки не отвечает норме. Автоматика не «видит» пламя или оно недостаточно разгорается. Следует проверять измеритель контроля пламени и провести регулировку пламени горелки, или вызвать профессионала.
Ошибка е6 – газовая утечка. Из системы выходит газ. Немедленно выключить котел
и попытаться обнаружить и удалить причину утечки собственными силами, или пригласить мастера.
Ошибка е7 – соединение между термостатическим клапаном и пультом управления нарушено. Плохой контакт или оборваны кабели, объединяющие терморегулятор с пультом управления. Проверить кабельное соединение между пультом и термостатическим клапаном и удалить поломки.
Ошибка е8 – датчик температуры воды неисправен. Измеритель за контролем температуры водонагрева даёт искаженную информацию. Проверить проблематичный компонент и заменить его при необходимости.
Ошибка ее – вентилятор неисправен. Вентилятор не работает или загрязнет. Проверить подачу напряжения на вентилятор и заменить его при поломке. Также необходимо проверить его на предмет загрязнения и если понадобится очистить.
Ошибка
еf – потоковый переключатель не выключает воду длительнее полутора часов. Автоматика увидела отсутствие активности в течение долгого времени и подала сообщение. Проверить переключатель, очистить и если необходимо – заменить.
Ошибка
ea – чаще 5 раз за минуту поступает сигнал на пополнение воды. Автоматика увидела, что возникла очень велика активность и подала сообщение о предполагаемой поломки. Необходимо проверить исправность подающего контура, фильтры и наличие нужного напора в водомерном узле.
Фильтр на водоподаче
Ошибка U0 (uo) – вторичный пуск котла. Котел
Как правильно запустить прибор
Первый запуск производится после присоединения всех трубопроводов:
- Прямая (слева) и обратная (справа) линии отопительного контура.
- Подача горячей воды.
- Газовый трубопровод.
Кроме этого, надо подключить электропитание, используя специальную розетку с заземляющим электродом.
Электроника котла очень чувствительна к перепадам или скачкам напряжения, поэтому важно защитить от них плату управления. Надо использовать штатный стабилизатор напряжения, выпускаемый компанией Buderus, или подобный ему (что несколько хуже)
Надо использовать штатный стабилизатор напряжения, выпускаемый компанией Buderus, или подобный ему (что несколько хуже).
Запуск котла производится либо при первом включении, либо после летнего перерыва.
В обоих случаях необходимо сначала заполнить систему водой. Сверяясь с показаниями манометра, производят наполнение системы до величины 0,8 Бар. Стандарт рабочего давления составляет от 1 до 2 Бар, но надо учитывать, что при нагреве объем воды увеличится, что вызовет подъем давления.
После этого устанавливают требуемую температуру теплоносителя на панели управления, что вызовет запуск горелки и начало работы котла.
Способы промывки теплообменника котла
Существует несколько способов, используемых для промывки и чистки газового котла. Выбирая более подходящий для своего случая способ, учитывайте свои знания и возможности.
Использование ручной очистки газового котла
Для выполнения ручной чистки необходимо обеспечить свободный доступ к загрязненной поверхности
Для этого теплообменник осторожно снимается с газового котла. После этого необходимо определиться, как очистить деталь – механическим способом, либо промыть с помощью химических растворов
Если вы выбрали механическое удаление отложений, скопившихся на внутренней поверхности теплообменника, необходимо наличие следующих инструментов:
- Скребка;
- Щетки;
- Пылесоса.
Если вами выбрана промывка, которую используют для чистки двухконтурного котла, то воспользуйтесь растворяющей соли жидкостью.
Когда теплообменник будет вами извлечен из корпуса газового котла, станет понятно, что чистить необходимо внутреннюю поверхность изогнутой трубы. К стати, полноценная чистка ручным способом достаточно проблематична.
Выполнение капитального ремонта газового котла
По истечению указанного в паспорте к изделию эксплуатационного периода газовый котел подлежит техническому диагностированию. Основная задача инженерно-технических мероприятий – определить возможность дальнейшей безопасной эксплуатации оборудования.
Помимо диагностирования, в рамках капитального сервиса выполняют:
- Промывку теплообменника.
- Комплексное обследование и прочистку всех закрытых узлов котла.
Грамотно проведенный комплекс мероприятий является гарантией исправности работы газового оборудования в течение последующего срока эксплуатации.
Накипь, образовывающаяся в змеевике теплообменника при ненадлежащем техническом обслуживании, приводит к постепенному ухудшению эффективности оборудования
Чистку теплообменника от накипи осуществляют по истечении первых пяти лет с момента ввода в эксплуатацию котлоагрегата. Хотя большинство сервисных организаций профилактические промывки рекомендует проводить раз в два года.
Простая процедура промывки теплообменника котла позволяет устранить проблему на этапе образования накипи.
Для проведения капитальной чистки снимают кожух устройства и разбирают все съемные части агрегата. Отдельно демонтируют теплообменник и с помощью насосной станции тщательно промывают его химическими реактивами.
Такая промывка позволяет убрать всю накипь, которая за несколько лет образовалась в трубопроводах и ребрах теплообменника. После этого производят сборку котла и заполняют систему теплоносителем.
Помимо обслуживания самого газового котла и подводящего к нему газопровода важно осуществлять регулярную проверку состояния дымовых труб
Чистка дымовых каналов, призванных отводить продукты сгорания от газовых приборов и создавать тягу, в перечень необходимых к выполнению мастером мероприятий не входит.
Эту работу он может выполнить за дополнительную плату. При желании прочистку дымовой трубы можно выполнить и собственными силами. Ее промывку желательно выполнять хотя бы раз в год.
Полезные советы
Проверка всех электро цепей
Проверка всех электро цепей
- Ошибки, появляющиеся на дисплее Будерус, формируются в электронной плате котла на основе поступающих с соответствующих датчиков сигналов. Первым шагом в решении любой проблемы должна стать проверка всех электро цепей. Ослабленные контакты, окисленные ламели – это устраняется за несколько минут. Не намного больше времени понадобится и на замену провода в случае оплавления изоляции, обрыва.
- Нестабильность в сети питания часто инициирует появление ошибок Будерус. Это нередко проявляется на объектах в районах интенсивной застройки. Периодические включения сварочных аппаратов, мощных обогревателей приводят к скачкам напряжения, перекосу фаз. Вывод простой: перед тем, как заниматься поиском причины высвечивания ошибки котла, нужно проверить параметры питающей сети.
- Бесперебойное функционирование Будерус обеспечивается его присоединением через ИБП. Стабилизатор не даст должного эффекта, тем более что в электронной схеме котла он предусмотрен. Блок питания выдает напряжение даже при проблемах с ЛЭП за счет встроенных АКБ; в зависимости от их общей емкости от 2-х до 14 часов. Для загородных объектов – решение более чем рациональное.
- Не все внимательно знакомятся с обязательствами производителя. Одно из условий гарантии на Будерус – профессиональный монтаж. Отсутствие в паспорте котла отметки сервисной организации является причиной отказа в случае претензий пользователя. Чтобы не оплачивать гарантийное обслуживание, ремонт отопительного оборудования из своего кармана, самостоятельной установкой и обвязкой (в целях экономии) Buderus лучше не заниматься.
