Как сделать котёл на дровах своими руками

Котел твердотопливный длительного горения своими руками – чертежи, схема, варианты конструкции

Существует множество разновидностей таких теплогенераторов. Мы остановимся на нескольких основных видах:

Классический котел прямого горения

Конструкцию этого котла можно назвать бесхитростной. Устроен он так же, как и традиционная русская печь. Топка – это просто камера, а топливо поджигается и сгорает обычным способом, как, например, в костре.

Классический котел прост в изготовлении, но у него есть существенный недостаток: топливо сгорает слишком быстро – через каждые 4 часа приходится подкладывать новую порцию. Улучшить ситуацию можно несколькими способами:

Этот вариант крайне нерационален:

  • Окисление топлива становится неполным, вследствие чего дым содержит большое количество сажи, угарного газа (относится к вредным выбросам) и различных ядовитых веществ.
  • Из-за низкой температуры выхлопа образуется большое количество конденсата, насыщенного вышеупомянутыми токсинами.
  • КПД котла значительно понижается.

Оборудовать систему отопления тепловым аккумулятором

Это объемистый резервуар, в котором хранится запас перегретого теплоносителя. Дрова в котле будут сгорать быстро, но произведенное при этом тепло не вылетит в трубу, а останется в теплоаккумуляторе, так же как оно остается в кирпичных стенках русской печи. Следовательно, топить котел нужно будет реже.

Оборудовать котел системой автоматики с принудительной подачей воздуха

Идея в следующем:

  • после выработки достаточного количества тепла (отслеживается по температуре теплоносителя) автоматика полностью перекрывает заслонку;
  • пламя гаснет и котел, можно сказать, выключается;
  • при охлаждении теплоносителя автоматика открывает заслонку и запускает вентилятор, который раздувает огонь в топке.


Котел с наддувом

Блок автоматики с вентилятором можно приобрести в магазине. Единственный недостаток такого решения – зависимость от электроснабжения.

Котел с верхним горением

В таком отопителе топливо укладывается в виде колонны и поджигается сверху. В направлении сверху вниз пламя движется гораздо менее охотно, чем снизу вверх, поэтому закладка горит дольше. К тому же для предотвращения быстрого распространения огня воздух подается точно в зону горения.

Теплогенератор с верхним горением достаточно сложен в устройстве, но существует его упрощенная разновидность, доступная для самостоятельного изготовления. Это так называемая печь «Бубафоня», конструкция которой была разработана Афанасием Бубякиным.

Проблема в том, что при наличии водяной рубашки характеристики этого агрегата сильно падают (низкий КПД, печь сильно коптит), поэтому использовать его в качестве котла нерационально.

Газогенераторный (пиролизный) котел

Подвергнутые воздействию высокой температуры молекулы органического топлива (биополимеры) частично распадаются на различные газообразные вещества (древесный газ), многие из которых могут гореть. Такой распад называют пиролизом. При обычном горении эта смесь газов большей частью выбрасывается в дымоход. В газогенераторном котле она отводится в отдельную камеру (камера дожигания), где и сгорает.

Такой котел имеет ряд достоинств (высокий КПД, длительная работа на одной закладке и пр.), но он сложен в изготовлении, требует применения специальных катализаторов и нуждается в принудительной подаче воздуха.


Схема газогенераторного котла

Можно изготовить упрощенный вариант по типу печей «Профессор Бутаков», «Breneran» и «Bullerjan», у которых в верхней части топки имеется подобие камеры дожигания.

Но такие агрегаты, во-первых, рассчитаны на эксплуатацию в режиме тления, о недостатках которого мы говорили выше, а во-вторых, как и «Бубафоня», сильно теряют в характеристиках при отборе теплоты водой, то есть при использовании в качестве котла.

Итак, наиболее подходящим для самостоятельного изготовления является классический котел, который при наличии в доме электроснабжения можно оборудовать автоматикой с наддувным вентилятором.

Газовые котлы Бакси с автоматикой приобретают в нашей стране часто. Надежность оборудования и цена – главные составляющие успеха у потребителя. Котел Бакси – инструкция по применению и устройство агрегата.

Принцип работы термостата для котла отопления разберем тут.

Думаете, что дровяное отопление уже изжило себя? Котлы длительного горения для дома на дровах – экономичное и эффективное решение при отсутствии коммуникаций. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/kotly/dlitelnogo-goreniya-na-drovax-dlya-doma.html рассмотрим виды котлов и особенности эксплуатации.

Принцип работы

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.

Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления. Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.

Котлы шахтного типа

Как уже упоминалось особенностью таких котлов является наличие двух камер: большой вертикальной загрузочной камеры (шахты) и камеры с теплообменником. Топливо поджигается снизу в первой камере и пламя через отверстие попадает в другую, где и отдает свою энергию теплоносителю через теплообменник.

Такие котлы могут быть, как с обычным сжиганием топлива, так и с пиролизным. В первом случае весь необходимый воздух подается через нижнюю дверку, а продукты горения, пройдя через теплообменник, удаляются в дымовую трубу. Во втором случае к месту горения подается ограниченное количество первичного воздуха, где дрова  сгорают с выделением пиролизного газа. Кроме того такие конструкции оборудуются дополнительной камерой дожига, куда подается вторичный воздух и осуществляется сжигание газа. В верхней части теплообменной камеры расположена задвижка, которая отрывается при розжиге и позволяющая дымовым газам напрямую выходить в дымовую трубу.

Чертеж-схема котла шахтного типа с камерой дожига

1 — заслонка подачи первичного воздуха; 2 — нижняя дверка для поджига и чистки; 3 — решетка; 4 — дрова; 5 — загрузочная дверка (может располагаться и сверху); 12 — труба с нагретой водой (подача); 13 — пусковая заслонка; 14 — заслонка дымовой трубы; 15 — теплообменник; 16 — подача вторичного воздуха; 17 — камера дожига; 18 — обратка; 19 — слив; 20 — чистка; 21 — заслонка; 22 — колосниковая решетка; 25 — зольник.

Схема котла шахтного типа с футеровкой внутренней поверхности камер сжигания и дожига

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

  • Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
  • Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
  • Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
  • Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
  • Уровень, рулетка и карандаш (маркер) для нанесения разметки;
  • Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем. Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

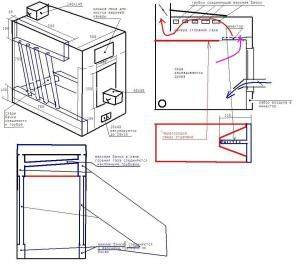

Чертежи твердотопливных котлов длительного горения

Продолжительную работу устройства с теплообменником на одной партии дров обеспечивает специальная конструкция:

  • увеличенная емкость топливной камеры – вмещает в 2 раза больший объем закладки;
  • нестандартное направление разжигания – дрова прогорают вертикально вниз.

Огонь охватывает верхний слой топлива. За счет дозированной подачи воздушного потока образуется ровное, несильное пламя. Нижний объем закладки постепенно нагреваются по мере прогорания дров.

Классический

В стандартных чертежах устанавливают тепловой генератор в форме цилиндра. Прямоугольный корпус для классических котлов длительного горения не подходит.

Оборудование работает следующим образом:

  • топочную камеру наполняют дровами и разжигают сверху;
  • в процессе прогорания топлива посредством телескопической трубы на него опускается груз с отверстием для циркуляции воздуха;
  • кислород через дымоход поступает в топку под воздействием естественной тяги или вентилятора;
  • теплообменника в классической схеме нет, вода для отопления нагревается напрямую.

Помимо дров для растопки используют торф или кокс.

Фото 1. Классический твердотопливный котел длительного горения с дровами в топочной камере и отсутствием теплообменника.

Пиролизный

В газогенераторных приборах дрова тлеют медленнее. Происходит выделение горючего дыма, который поступает в отдельную зону и вырабатывает дополнительную тепловую энергию. Конструкция включает:

  • Загрузочную камеру. В ней происходит процесс пиролизного сжигания топлива.
  • Отсек дожига. Здесь сгорает газ.
  • Теплообменник. Выполняют в виде «рубашки». Внутри теплообменника нагревается вода для последующего выхода в сеть.
  • Устройство подачи воздуха. Обеспечивает поступление первичного (в топку) и вторичного (в камеру дожига) потока.
  • Дроссельная заслонка. Для регулировки скорости и объема кислорода на этапе первого розжига топлива.
  • Приспособления для управления температурой и мощностью оборудования.

Две камеры разделяет огнестойкое перекрытие с форсункой и отверстиями. От вторичного воздушного потока зависит скорость нагрева воды внутри теплообменника.

Фото 2. Пиролизный котел, оснащенный загрузочной камерой, теплообменником, камеры разделены огнестойким перекрытием.

Шахтный

Устройства, работающие по принципу обычного сжигания топлива, проще пиролизных. Конструкция включает:

  • Топку. Эта зона занимает от 50% объема оборудования и чаще имеет прямоугольную форму. Ее высота незначительно меньше длины целой конструкции.
  • Люк для загрузки топлива. Его устанавливают сверху или сбоку относительно топки.
  • Зольник. Камера, куда естественным путем попадает зола с остатками углей. Ее оборудуют под топкой.
  • Колосник. Выполняет функцию разделительной решетки между внутренними секциями котла.
  • Дверца. Размеры подбирают с учетом возможности одновременного доступа и к зольной, и к нижней части топочной камеры. Чтобы регулировать объем воздуха, на дверцу устанавливают шибер.
  • Секция с теплообменником. В проектах шахтных котлов используют конструкции водяного или жаротрубного типов. В камере теплообменника выполняют отверстие для поступления угарных газов.
  • Дымоходная труба из металла или кирпича с заслонкой.

После загрузки и розжига топливо выделяет горючие газы. Через отверстие они поступают в камеру с теплообменником, нагревая последний. Дым отдает энергию и выходит наружу через трубу, а горячая вода поступает в отопительную сеть.

Фото 3. Котел длительного горения шахтного типа с теплообменником, в котором топливо выделяет горючие газы после розжига.

Плюсы и минусы дровяного обогрева жилья

Использование твердотопливных агрегатов является распространенным способом обустройства автономного отопления частных строений, дач, гаражей, а также объектов производственного назначения.

Сконструировать своими руками дровяной котел вполне возможно, если разбираться в принципах функционирования данного оборудования, соблюдать технологию изготовления и при этом учитывать требования пожаробезопасности.

Агрегаты на дровах по сравнению с котлами, функционирующими на других видах топлива, обладают следующими преимуществами:

  1. Древесина, используемая для отопления, имеет доступную стоимость и не требует больших затрат на энергоресурсы.
  2. Дрова являются экологически чистым материалом, не вызывающим аллергию или другие заболевания.
  3. Устройство отличается простотой эксплуатации.
  4. Помещение прогревается очень быстро – после запуска котла тепло начинает поступать в комнату сразу же.
  5. Оборудование, работающее на дровах, энергонезависимо.
  6. Приборы могут обеспечивать горячее водоснабжение без дополнительных затрат. Котел нагревает бойлер с жидкостью, выполняющий функцию водяного отопительного радиатора.

Недостатков у дровяных агрегатов меньше:

  1. Корпус из металла подвержен коррозии.
  2. Оборудованию требуется регулярная чистка от золы, собирающейся в процессе горения топлива.
  3. Одноразовой загрузки топлива хватает на непродолжительное время.

Разновидности котлов отопления

Ассортимент отопительных агрегатов позволяет подобрать установку по финансовым возможностям и личным предпочтениям владельцев

При выборе устройства целесообразно обращать внимание на тип топлива

Специфика твердотопливных моделей

В сельской местности или при желании сэкономить на топливе можно устанавливать дровяной, брикетный, угольный агрегат. В линейку твердотопливных моделей также входят котлы на опилках и коксе. Все устройства отличаются экологичностью и безопасностью. По принципу работы бывают:

  • Классические – нагревают помещение посредством прямого сжигания топливных материалов. Закладка производится через 5-6 часов.
  • Пиролизные – функционируют по принципу дожига газа, выделенного в камере сгорания. Топливо загружается раз в 12-14 часов.

При самостоятельном изготовлении модели на твердом топливе нужно организовать дымоход с качественной тяги, место под топливо.

Характеристики электрокотлов

Электрический тип отопителей отличается компактностью, бесшумной работой, доступной стоимостью. Изделия различаются по типу нагревающих элементов:

  • На ТЭНах. Модификации с трубчатым нагревателем подходят для напольной и настенной установки. Недостатком является образование накипи на ТЭНе.
  • На электродах. Подойдут для системы из 1-2 батарей или большого помещения. Устройства производительны, быстро греют воду, но чувствительны к ее химическому составу.
  • Индукционные. Быстро разогревают теплоноситель любого типа, имеют КПД в 100 %, оснащаются системой защиты от перегрева.

Особенности газовых устройств

Газовый отопитель можно подобрать по нескольким параметрам:

  • Количество контуров. Одноконтурные варианты работают только на обогрев, двухконтурные помимо обогрева подключаются к системе ГВС.
  • Способ нагрева воды. Применяется проточная колонка или встроенный бойлер на 150-180 л.
  • Количество теплообменников двухконтурной модификации. Единый битермический элемент греет воду на отопление и ГВС. У агрегатов с двумя теплообменниками первичный задействуется для отопления, вторичный – для горячего водоснабжения.
  • Тип камеры сгорания. Котел с открытой тягой ставится в отдельном вентилируемом помещении и оснащается вертикальным дымовыводом, т.к. забирает воздушные массы естественным способом. Закрытое оборудование оснащается коаксиальной дымовыводной трубой, расположенной по горизонтали, а воздух в него подается вентилятором или кулером.
  • Способ розжига. Электрический применяется для приборов, горящих непостоянно. Модификации с пьезовым розжигом включаются вручную.

Котлы отопления на жидком топливе

Дизельный отопительный агрегат устанавливается на даче, в загородном или частном доме в соответствии с требованиями пожаробезопасности. Он находится в специальном помещении с качественной вентиляцией или мощной вытяжкой. Для хранения жидкого топлива используются специальные емкости. Преимущества жидкотопливных вариантов – высокие показатели мощности и производительности.

Некоторые особенности

Конфигурация котла, его характеристики, чертежи будут зависеть от многих факторов:

  • Материала. Подойдет обычная сталь (лист), но лучше всего – жароустойчивая нержавейка или чугун.
  • Возможности хорошей обработки стали, надежного соединения деталей конструкции. Обычно для этого используют в основном болгарку, газовый резак и электросварку.
  • Вида, характеристик топлива (жидкое или твердое). Сталь должна выдерживать высокие температуры, не деформироваться, не плавиться под их воздействием. Выдерживать внутреннее давление паров и газов без разрывов и трещин.
  • Правильного расчета способа циркуляции теплоносителя. Будет ли она естественной ( за счет правильной манипуляции диаметрами труб, их наклоном, высоты бака и прочего) или принудительной (с использованием в схеме  насоса).
  • Учета давления паров, использования клапанов для сброски излишек газов, конденсата (монтаж обратки).

Купить или сделать своими руками

В результате ваши затраты будут существенными (поиск материалов, время, переживания, ущерб при неудачном эксперименте), а получить достаточный обогрев так и не удастся. Целесообразно потратиться один раз на солидное оборудование, и долгие годы наслаждаться бытовым комфортом.

Самыми дорогими являются модификации длительного горения, все равно затраты окупаются сторицей. Миф о том, что цены слишком высокие, легко рассеять, начав пользоваться современным агрегатом на практике.

Самодельные дровяные котлы и печи своими руками не дадут той высокой мощности и высокой пользовательской безопасности, на которую способны фабричные изделия.

Недостатки и риски при эксплуатации самодельных котлов:

  • малый срок эксплуатации;
  • невозможность обеспечения длительного горения;
  • низкий КПД;
  • перегрев корпуса (отсюда — ожоги при случайных прикосновениях).

Сколько стоят дровяные котлы и печи на дровах с водяным обогревом? Ориентируйтесь на порядок цен в районе 58-65 тыс. руб. при мощности 20-24 кВт. Самые положительные отзывы звучат в адрес таких моделей, как Protherm DLO 30, Dakon DOR F 24, Buderus Logano G221 и ряд других. Заметьте, что цены на всегда немного выше.

Одним из самых важных этапов строительства частного дома является выбор отопления. Для создания отопительной системы в первую очередь нужно определиться с котлом. На данный момент на рынке представлен огромный ассортимент среди отечественных и зарубежных производителей. Поэтому, чтобы купить котел, который наилучшим образом впишется в ваш дом, необходимо правильно ориентироваться в огромном разнообразии продукции.

Так как с каждым годом цена за отопление растет, люди всерьез начали задумываться о возможности использования альтернативных способов отопления.

Экономичные дровяные котлы для отопления частного дома на сегодняшний день заняли лидирующую позицию на рынке отопительных приборов, ведь такие котлы производят большое количество тепла при минимальном использовании древесины.

Древесина является не единственным топливом.

Экономичный котел длительного горения имеет множество преимуществ:

  1. Высокий уровень КПД;
  2. Полная независимость котла от внешних коммуникаций;
  3. Недорогое топливо (если сравнивать с газом);
  4. Возможность выбрать топливо.
