Обустройство выгребной ямы: правила организации и гидроизоляции

Строительные материалы

Строительство выгребной ямы в частном доме не обойдется и без решения вопроса о том, из чего собственно сооружать эту нехитрую конструкцию:

  1. Кирпич. Это самый популярный материал. Обычно используют старый, уже бывший в употреблении кирпич. Подойдет даже колотый и давно не новый. Дно ямы в этом случае нужно залить бетоном. А также по дну сделать предварительно армирование с уклоном в сторону места, где будет люк. Можно использовать и готовую бетонную плиту. При этом не забудьте установить ее также с небольшим наклоном. Внутри стенки ямы предстоит оштукатурить. Или покрыть листами железа. А с наружной стороны эту кирпичную кладку обычно покрывают толстым слоем глины. Использовать нужно плотную и очень жирную глину.
  2. Бетон. В этом случае начните строительство с днища. Залейте его. Дайте отстояться примерно неделю. А уже потом принимайтесь за стены ямы. Сделайте их прочное армирование, залейте бетоном, а напоследок нужно промазать стены битумом для лучшей гидроизоляции.
  3. Кольца из железобетона. Дно также заливается бетоном. А сверху устанавливаются кольца. Имейте в виду, что их количество будет зависеть от рассчитанного вами объема выгребной ямы. Высота кольца составляет 90 см. А вот в диаметре они бывают разные, от 70 до 200 см. В принципе, это несложный способ строительства сливной ямы. Но обязательно подумайте о том, чтобы стыки между кольцами заделать герметиком и битумом. Кстати, там, где яма будет соединяться со сливной трубой, нужно продумать, как сделать так, чтобы при возможном движении грунта труба не переломилась. Например, сделать это соединение мягким, используя ткань как уплотнитель.
  4. Дерево. Совершенно очевидно, что используя такой материал для строительства ямы, нужно предварительно обработать бревна. Можно как следует их покрыть смолой. Дно можно делать также из дерева, а можно традиционно залить бетоном. Единственный минус – предстоит кропотливая работа, чтобы заделать все стыки. Используйте герметики и битум, чтобы добиться идеальной герметичности.
  5. Ямы из полимерных цистерн. Это наиболее герметичный способ строительства. Построить выгребную яму своими руками при наличии полимерной цистерны очень легко и просто. Впрочем, есть один серьезный недостаток. Если мы строим сливную яму таким вот образом, то нужно учесть возможные риски, когда цистерна будет раздавлена излишней нагрузкой почвы. Поэтому о свойствах почвы, где будет яма, нужно узнать заранее о ее подвижности, плотности и структуре.

Выгребная яма из покрышек своими руками, как сделать сливную яму правильно

Работы по устройству выгребной ямы

Выгребная яма из бетонных колец

К работам по устройству выгребной ямы, тем более без дна, нужно отнестись со всей ответственностью. Нечистоты, которые просачиваются в грунт, являются потенциальным источником загрязнения подземных водных пластов, поэтому при строительстве нужно придерживаться всех санитарно-технических норм и требований, предъявляемых к этому объекту.

Колодец без дна

  • Сначала нужно выбрать место, в котором будет вырыт котлован под выгребную яму. От фундамента построек до ямы должно быть не менее 5 метров. Также пару метров нужно выдержать от границы участка, размещенного по соседству. Так как стоки могут попасть в источник питьевой воды, от котлована до колодца или скважины необходимо отступать на определенное расстояние. При грунтах средней плотности это расстояние должно быть не менее 30 м. Если на участке залегают глинистые грунты необходимое расстояние можно уменьшить до 20 метров. Если же преобладают пески и супески данное значение нужно увеличить – оно должно быть от 50 метров. Если выбирать место под котлован с учетом этих норм, выгребная яма станет безопасным и дешевым объектом, на которые отводятся нечистоты на данном загородном участке.
  • Определившись с местом устройства выгребной ямы без дна, своими руками роется котлован нужных габаритов. Чтобы определить объем ямы, необходимо учитывать количество жильцов и средний объем сточных вод, которые будут поступать на объект в сутки. Также нужно учитывать, что объем ямы влияет на частоту ее чистки и обслуживания. Из резервуара большого объема нужно будет откачивать нечистоты ассенизаторской машиной один раз за пару лет, в то время как при небольшом размере ямы этот процесс будет повторяться значительно чаще. Рекомендуется глубину ямы устраивать не более 3 м – это делается для того, чтобы при очистке ямы рукав ассенизаторской машины мог свободно достать до ее дна.

Оголовок ямы выше уровня земли

Чтобы в яму не попадала талая и дождевая вода стены котлована нужно укрепить и изолировать. Это можно сделать с помощью кирпичной кладки или заводских бетонных колец подобранного диаметра.

  • Внутреннюю поверхность обустроенного сооружения нужно заделать бетонным раствором, особенно в местах стыков. После этого необходимо намазать их жидким битумом. Гидроизоляционные работы нужно выполнить обязательно.
  • На отрезках между точками приема сточных вод из разных строений до выгребной ямы роются траншеи для прокладки в них канализационных трубопроводов. Траншеи должны быть выкопаны под нужным уклоном и с учетом глубины промерзания грунта, который зависит от местности, в которой находится дачный участок. Угол наклона выбирается в зависимости от диаметра трубопроводов. Эти данные можно получить в нормативно-технической литературе. Если трубы будут правильно проложены в сторону котлована на необходимой глубине, то можно не переживать, что коммуникации засорятся или замерзнут в холодный период года.
  • Укладываются трубы, к ним подключаются все точки от сантехнических и других устройств, завершаются земляные работы обратной засыпкой грунта. На дачном участке, кроме дома, часто сооружены и другие строения – летняя кухня, баня. Если для выгребной ямы правильно просчитаны среднесуточные объемы сточных вод, не придется устраивать дополнительные резервуары.
  • На завершающем этапе верх котлована закрывается. Для этой цели верх выгребной ямы можно перекрыть заводской плитой или вручную залитой площадкой из бетона. Оставленное отверстие закрывается канализационным люком, который предназначен для откачки нечистот.

Устройство автономной канализации с выгребной ямой

Даже такую простую задачу, как сделать сливную яму в частном доме своими руками, нужно решать с умом, заранее составив план и грамотно выбрав для неё место

Это очень важно, так как допущенные при планировании ошибки могут обернуться неработающей системой или заражением почвенных вод

Проектирование

Есть нормы, определяющие минимальное расстояние от выгребной ямы до расположенных на участке объектов:

  • от дома – 5 метров;
  • от границы с соседним участком – 1 метр;
  • от дороги – 5 метров;
  • от питьевого колодца – 25 метров в случае с герметичной ёмкостью и 50 метров с фильтрующим колодцем;
  • от глубокой скважины – 25 метров;
  • от природного водоёма – 30 метров;
  • от плодовых насаждений – 3 метра.

Также следует учитывать рельеф участка. Решая, как правильно сделать выгребную яму в частном доме, нельзя выбирать для неё низины и впадины, так как в таких местах грунтовые воды расположены недалеко от поверхности. Весной во время таяния снегов и половодья ёмкость будет переполняться, а её содержимое заражать подземные воды.

Необходимо продумать и способ очистки сооружения. Если оно будет откачиваться ассенизаторской машиной, к нему должен быть свободный проезд.

Рассчитывая необходимый объем, учитывают разные факторы:

  • количество постоянно проживающих жильцов;
  • сезонность проживания в доме;
  • количество водоразборных приборов, потребляющей воду бытовой техники, наличие бани и т.д.

Монтаж

Независимо от вида сооружения, для него сначала выкапывается котлован. Делать это лучше с помощью техники, так как объем грунта будет большим.

Стоимость строительных работ

При определении затрат необходимо понимать, что обустройство маленькой сливной ямы – это экономически нецелесообразно. При подсчетах стоимости лучше всего учитывать размер не менее 3 000 литров. Рекомендуется проанализировать параметры:

  • расходы для выбранного типа устройства;
  • цены за услуги работников.

Для лучшего понимания следует разобрать ситуацию на примере. В расчеты включаются работы:

  1. Полный набор требуемых для строительства компонентов (с учетом приготовления бетонной смеси, гидроизоляции и люка).
  2. Доставка (с учетом расстояния до места назначения).
  3. Рытье котлована с последующей засыпкой.
  4. Бетонирование дна.
  5. Монтажные работы.

Приблизительная стоимость работ составит 30 000 рублей.

Устройство выгребной ямы без откачки

Поглощающий накопитель без дна – доступный способ устройства автономной канализации, который владельцы реализуют самостоятельно. Его конструкция выполняется в виде колодца, на дно которого насыпан слой фильтрационных материалов. Бытовые стоки по сливной трубе поступают в ямы, жидкость просачивается через фильтр на дне, а крупные фракции задерживаются. Микроорганизмы в почве перерабатывают органические вещества из стоков и обеззараживают их.

Размер ямы выбирается по нормативам воды на человека, которые составляют 150-200 литров в сутки. Жидкость покидает накопитель через 3 дня, поэтому суточный объем увеличивается втрое. Для семьи из 3 человек необходима яма на 1,5 куб. м.

Достоинства сливной ямы:

  • простая конструкция;
  • доступная стоимость материалов;
  • быстрый монтаж.

Недостатки:

  • неприятный запах;
  • угроза экологии;
  • трудоемкость монтажа своими руками.

Бетонные кольца – актуальный вид материала

Бетонные кольца для строительства питьевых колодцев и септиков настолько востребованы, что многие заводы стали специализироваться на их выпуске. Мало того, кроме основных деталей они изготавливают кольца, оборудованные дном, отдельные горловины, перекрытия и верхние сегменты с люком. Рассмотрим два варианта строительства выгребных ям, с дном и без дна.

Поглощающий колодец из бетона

Открытый резервуар без дна, другими словами, поглощающий колодец – это комбинированный вариант, напоминающий обычную накопительную емкость, но действующий по принципу фильтрующего элемента септика.

Существуют условия, при которых следует избегать строительства сооружения с «открытым» дном:

  • уровень грунтовых вод должен находиться как минимум на 100 см ниже основания канализационного колодца, иначе сточная жидкость смешается с подземными водными горизонтами, что станет причиной загрязнения почвы вредными веществами;
  • тип почвы должен соответствовать требованиям фильтрации, то есть быть водопроницаемым: песчаным, гравийным или галечниковым с большим содержанием песка. Скальные породы, суглинки и глины не обладают подобными свойствами и со временем может стать непреодолимым барьером для стоков.

При соблюдении условий можно соорудить колодец самостоятельно.

Порядок работ:

  • рытье котлована на глубину, равную общей высоте колец (2-х или 3-х) плюс полметра на дренажный слой и 20-30 см на обустройство горловины;
  • укладка двухслойного фильтрующего основания из сыпучих материалов – песка, гальки, щебня, гравия (например, нижний слой – песок, верхний – крупный щебень); для эффективности очистки можно использовать перфорированное бетонное основание или геотекстиль;
  • монтаж колец с помощью крана; присоединение канализационной трубы в заранее проделанное перфоратором отверстие;
  • гидроизоляция колодца – заделка швов, стыков, соединений;
  • обратная засыпка.

Особое внимание следует уделить гидроизоляции выгребной ямы. Фиксацию трубы лучше производить с применением тройника с последующей заделкой герметиком всех соединений

Даже при использовании бетонных колец с замковым соединением их необходимо герметизировать с внутренней и внешней стороны. С наружной стороны можно использовать оклеечный битумный рулонный материал, который укладывается в несколько слоев, с внутренней – комбинацию Пенетрона и Пенекрита или цементный раствор Аквабарьер.

Чтобы обеспечить процесс откачки, в верхней части необходимо обустроить люк с плотно закрывающейся, утепленной крышкой.

Накопительный резервуар из колец

Высокий уровень грунтовых вод (достаточно частое явление) не позволяет устанавливать канализационные колодцы без дна, поэтому наиболее удачным вариантом будет устройство простой накопительной емкости. Можно использовать пластиковый резервуар или большую полимерную бочку, но мы рассмотрим проект из бетонных колец.

Удобно то, что практически все детали можно приобрести в готовом виде. Стоимость одного колодезного кольца диаметром 110 см (толщина стенки – 16 см, высота – 89 см) – от 1500 до 2000 руб., 6-сантиметрового добора – 250-300 руб. и т.д., следовательно, вся конструкция в сумму, не превышающую 10 000 руб.

Ход работы:

  • устройство котлована (на 50-80 см шире колодца) с одновременной прокладкой траншей под канализационные трубы;
  • монтаж и утепление трубопровода;
  • засыпка и утрамбовка песчано-щебневой подушки (30-40 см в толщину);
  • монтаж бетонного днища (строго горизонтальный, с проверкой по уровню); вместо готового элемента можно соорудить армированную стяжку;
  • установка основных деталей;
  • гидроизоляция стыков резиновой лентой, бетонным раствором с добавлением жидкого стекла;
  • обмазка внутренних швов битумной мастикой, внешних – оклеечной битумной гидроизоляцией;
  • обратная засыпка;
  • монтаж верхней плиты с отверстием для люка, фиксация крышки.

Одним из продуктов бактериальной переработки отходов является опасный газ метан. Чтобы предупредить его концентрацию, а заодно обеспечить доступ воздуха к стокам, колодец оборудуют вентиляционной трубой.

Постройка выгребной ямы без дна из бетонных колец

Наиболее популярным материалом для самостоятельного обустройства выгребных ям без дна, дренажных колодцев и септиков являются кольца из бетона. Они обладают достаточной для подобного сооружения прочностью, их установка не занимает много времени, а низкая цена делает эти изделия доступными для любого домохозяйства. Процесс изготовления выгребной ямы без дна из бетонных колец своими руками приведен ниже в виде пошаговой инструкции.

Таблица. Размеры, масса и объем бетонных колец, изготовленных в соответствии с ГОСТ 8020-90.

НаименованиеВнутренний диаметр, мВнешний диаметр, мВысота, мМасса, кгВнутренний объем, м3
КС10.311,160,29≈200≈0,3
КС10.611,160,59≈400≈0,62
КС10.911,160,89≈600≈0,94
КС15.611,680,59≈660≈1,3
КС15.91,51,680,89≈1000≈1,97
КС20.622,20,59≈970≈2,24
КС20.922,20,89≈1480≈3,38

Кольцо бетонное стеновое КС10.9

Бетонные кольца с замком, также известные как «с четвертью», имеют более надежное соединение друг с другом

Шаг 1. Постройку выгребной ямы без дна начните с определения места, где она будет располагаться. Подробнее об этом рассказано в предыдущем разделе статьи.

Шаг 2. На выбранном месте произведите разметку и определение границ будущего котлована. Его диаметр делается на 20-30 см больше, чем внешний диаметр бетонного кольца.

Шаг 3. Начните непосредственное извлечение грунта. Если выгребная яма предполагается неглубокой, а времени достаточно, то земляные работы можете выполнять вручную. Желательно делать это в паре – один копает, а другой поднимает извлеченную почву наверх. Работа существенно облегчается при использовании ведра с крепкой веревкой и садовой тачки (или мотоблока).

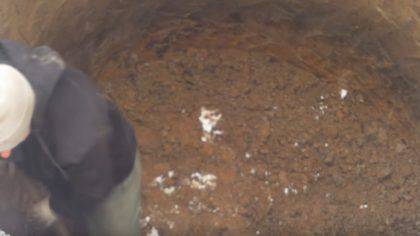

Рытье котлована

Процесс рытья котлована

Копать котлован под выгребную яму можно и в одиночку, но при этом закидывание извлеченного грунта наверх, в тачку или просто на поверхность отнимает очень много сил

Использование мотоблока

Шаг 4. Регулярно проводите замеры глубины котлована с помощью рулетки. Для выгребных ям без дна эта глубина не превышает 3 м. Также помните, что между канализационными стоками и грунтовыми водами должно быть расстояние как минимум 1 м (желательно больше).

Глубина котлована измеряется рулеткой

Шаг 5. Доставка бетонных колец обычно осуществляется силами изготовителя, при этом они привозятся на грузовике с краном-манипулятором. Проверьте наличие всех заказанных изделий и их качество.

Кран-манипулятор доставил кольца

Шаг 6. С помощью крана-манипулятора осуществите погружение первого бетонного кольца в котлован.

Погружение первого кольца

Кольцо опускается в котлован

Первое кольцо опущено

Шаг 7. Таким же образом положите на первое кольцо второе и последующие. При этом выровняйте их относительно друг друга.

Опускается второе кольцо

Шаг 8. Завершите укладку бетонных изделий монтажом верхней круглой плиты, в которой вырезано отверстие под люк.

Укладка круглой плиты с отверстием для люка

Шаг 9. В условиях суглинков для эффективного дренажа потребуется большая площадь контакта. Если вы проживаете в местности, где почва плохо впитывает воду, просверлите в нижней части выгребной ямы серию дренажных отверстий средней величины. Их суммарная площадь должна достигать 10% от общей площади внутренней поверхности сооружения.

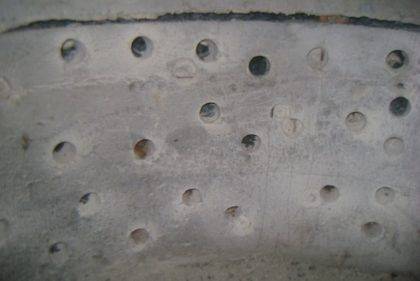

Дренажные отверстия на стенках

Подушка из щебня на дне выгребной ямы

Шаг 11. Засыпьте пространство между стенками котлована и бетонными кольцами землей или песком.

Шаг 10. Завершите обустройство выгребной ямы без дна из бетонных колец подключением канализационной трубы и установкой люка.

Подключение канализационной трубы

Установка люка

Объемы и размеры

Согласно СНиПам, объем выгребного резервуара должен быть не меньше трехдневной нормы потребления воды на участке. За основу тут берется дневной расход воды в 200 л на одного человека. Если канализация монтируется на даче, этот показатель может быть сокращен вдвое. При этом объем вычисляется с запасом в 100-200 л.

Размеры рассчитываются исходя из объема. Так, для объема в 9 кубических метров можно подобрать длину в 250 см, ширину в 200 см и глубину в 180 см. Ширина при этом может варьироваться в зависимости от размеров строительных материалов.

При выборе глубины следует учитывать, что:

  • Высота сооружения не может быть менее 2 м;
  • Яму не рекомендуется заглублять в землю более чем на 3,5 м.

При выборе материала для сооружения выгребной ямы следует учитывать свои финансовые возможности

В первом случае один метр из общей высоты должен быть отведен на выход газов, иначе яма может взорваться. Кроме того, 1 м обычно составляет глубина промерзания почвы. Второе требование связано с длиной шлангов в ассенизаторских машинах.

Как определить глубину выгреба?

Размеры сливной ямы, в том числе и глубина, зависят от объема сточных вод. Сначала подсчитываем общее количество стоков за сутки, умножаем на 10-14 дней (в зависимости от частоты откачки), находим нужный рабочий объем. Рабочий – значит, только до уровня врезки трубы.

Если нужен рабочий объем 4 м³, то прибавляем еще 1/3 и получаем объем резервуара – 6 м³. Зная объем, вычисляем, сколько необходимо бетонных колец или какова длина/ширина/высота монолитного сооружения.

При устройстве котлована прибавляем 0,3 м на выравнивание основания и устройство песчано-гравийной подушки. Рассчитываем глубину сливной ямы так, чтобы при монтаже часть горловины (примерно 0,2 м) виднелась над поверхностью земли.

Небольшой выступ – страховка от весеннего половодья. При риске сезонного затопления горловину можно поднять на 0,5 м.

Чертеж с указанием глубины и других размеров лучше подготовить заранее, а в дальнейшем следует строго придерживаться сделанных вычислений. При покупке готовых емкостей инструкция по монтажу и установке идет в комплекте (+)

Немного отличается вычисление глубины ямы без дна. Котлован для выгреба с перфорацией глубже герметичного аналога за счет устройства метрового песчано-щебневого фильтра. Чтобы не ошибиться с расчетами, просто прибавляем толщину фильтрующей подушки к высоте сооружения.

При подсчетах не забывайте про расположение водяных горизонтов – от основания выгреба до верхнего водоносного слоя должно быть не менее 1 м.

Выгребная яма из пластика

Выгребная яма из пластика – самый простой способ создания канализации в частном доме.

Этапы монтажа.

  1. Определяется место установки.
  2. Вырывается яма.
  3. На дне создаётся бетонная подушка.
  4. Подушка засыпается слоем песка 10 см.
  5. Пластиковая ёмкость опускается в яму.
  6. Сточные трубы подключаются к ёмкости.
  7. Периметр засыпается смесью бетона и песка (соотношение 1:5).
  8. Верхняя часть засыпается грунтом.

Требования к установке.

  • Ёмкость должна разместится таким образом, чтобы не было поворотов и изгибов сточных труб.
  • Если поворотов труб невозможно избежать, делайте под прямым углом.
  • Глубина залегания труб – 1-1,5 м, для избежания промерзания.
  • При высоком уровне грунтовых вод, пластиковая ёмкость устанавливается в бетонный колодец.

Септик для канализации

Для сооружения септика необходимо выкопать дополнительную яму, которая будет глубже чем первая. На бетонное дно устанавливаются железобетонные кольца. В верхнем кольце делается отверстие для трубы, жидкость по которым переливается из одной ёмкости в другую. Трубы устанавливаются в зависимости от глубины промерзания грунта.

Для работы септика используют специальные биопрепараты, которые перерабатывают стоки. Отфильтрованная вода из септика передаётся в основную яму, из которой утекает в грунт. Уклон труб при монтаже – 15 градусов, ширина – 15 см. Закапывание траншеи происходит после контрольного спуска, чтобы удостовериться в правильной работе системы.
