Однотрубная система отопления Ленинградка: схемы и принцип организации

Особенности ленинградской отопительной системы

Все отопительные системы за исключением ленинградской имеют по две трубы – подающей в батарею горячий теплоноситель и обратки. Схема Ленинградки предполагает наличие одной трубы. В результате значительно снижаются затраты на приобретение материалов для устройства отопления и снижаются расходы на проведение монтажных работ.

Радиаторы отопления в ленинградской однотрубной схеме подсоединяют последовательно (подробнее: «Однотрубная система отопления ленинградка: особенности»). При отсутствии циркуляционного насоса данная отопительная конструкция способна обогреть только одноэтажный дом небольшой площади. После установки насоса ленинградская система способна снабдить теплом большое многоэтажное здание.


Выбирать вариант разводки труб следует на этапе проектирования строительства жилого дома, поскольку в процессе эксплуатации здания производить замену элементов отопительной конструкции неудобно. Владельцу недвижимости следует учитывать, что возможные недостатки и недочеты схемы разводки систем отопления проявятся в период функционирования отопления. Если обустраивается ленинградская система отопления – схема должна предусматривать, что последний отопительный прибор будет иметь большее количество секций или увеличенную площадь теплоотдачи, чем в других радиаторах. Дело в том, что при прохождении теплоносителя по всем батареям, он постепенно охлаждается. Если радиаторы чугунные, добавляют секции, а, когда они панельные – увеличивают их поверхность.

  • в схеме отопления Ленинградка проблематично регулировать температурный режим для каждого отопительного прибора;
  • эффективное функционирование обогрева невозможно без наличия мощного циркуляционного насоса, способного обеспечить в трубопроводе нужное давление.

Среди основных достоинств отопления Ленинградки следует обратить внимание потребителей на ее экономичность. Для обустройства системы требуется покупка меньшего количества труб

Кроме этого простота монтажа позволяет реализовать ленинградскую схему самостоятельно.Как выбрать схему системы отопления, детальное видео:

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

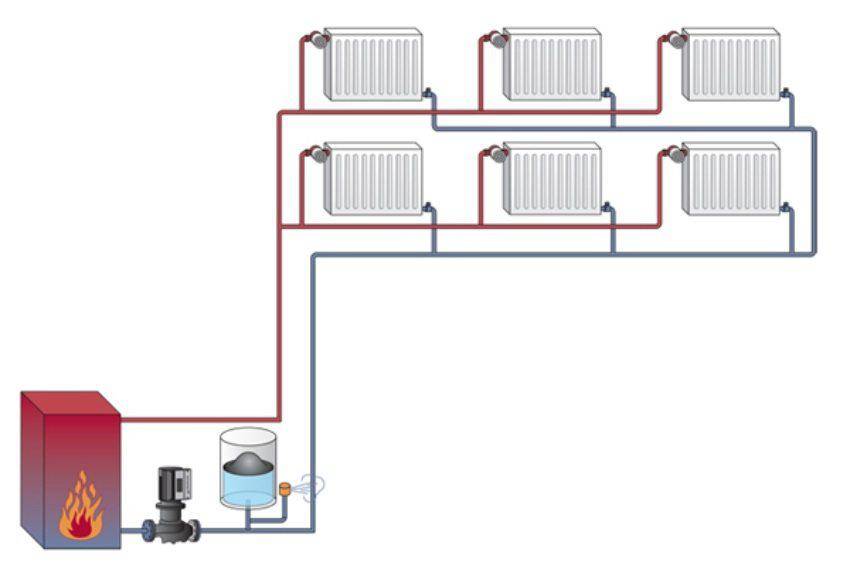

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

  • легко рассчитывать тепловую мощность радиаторов;
  • возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
  • возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
  • допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
  • допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

  • принудительная циркуляция (наличие циркуляционного насоса);
  • установка закрытого расширительного бачка;
  • стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

https://youtube.com/watch?v=XPku9lhd7Vk

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!

ссылкой

Серия 1ЛГ

Дома этой серии панельные.

1ЛГ 502

Брежневки 1ЛГ 502 строили с 1963 по 1972 год. Это пятиэтажки с двумя и более подъездами и высотой потолков 250 см.

Балконы и лоджии не во всех квартирах. Дома без мусоропровода с четырьмя квартирами на этаже.

В большинстве квартир 502 серии балконов нет

Конструктив дома:

  1. Наружные стены из керамзитобетонных панелей толщиной 303 мм в три слоя с керамической мозаичной облицовкой. Внутренние – однослойные 140 мм.
  2. Перекрытия сплошные, толщиной 120 мм. Покрытие последнего этажа ребристое.
  3. Лестничные марши на центральном косоуре.
  4. Санузлы из цельной железобетонной кабины, раздельные, просторные.

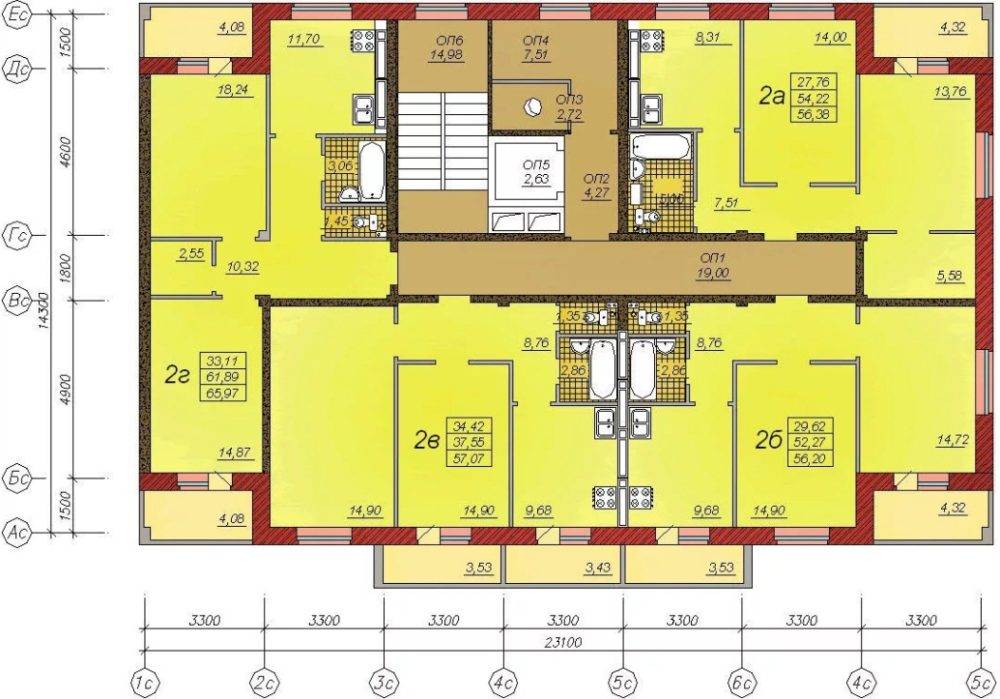

Планировка секции дома 1ЛГ 502

1ЛГ 504Д-МК

В 1975 году 502 серию от Ленпроекта сменил ещё один типовой вариант панельных многоквартирных домов — 1ЛГ-504Д-МК. Их строили до 1989г. Это были двух-восьми подъездные 12-этажки. У некоторых внизу два нежилых этажа.

12-этажный дом 504 серии

Во всех квартирах, начиная со 2-го этажа, есть балконы. Высота помещений возросла до 270 см.

Стандартная планировка секции и квартир:

1ЛГ 600

Дома шестисотой серии строили в Ленинградской, Тюменской, Псковской и Челябинской областях 22 года с 67 по 89-й. В них появились криволинейные кирпичные вставки, призванные гасить порывы ветра в приморских районах. Из-за этого их называют «кораблями».

Дом 600 серии

Дома ленинградской планировки самые востребованные на рынке вторичного жилья.

Их строили в старых микрорайонах с хорошей инфраструктурой. В них есть лифт и мусоропровод.

Недостатки – плохая звукоизоляция и маленькие шестиметровые кухни в первых домах. Позднее это упущение доработали и площади кухонь увеличили.

В северных регионах строили много домов гостиничного типа модификации 1ЛГ-600А/УР-25 для малосемейных общежитий. Это 108-квартирные девятиэтажки, у которых мало общего с основной серией.

Дома с тремя соединёнными перпендикулярно секциями называют «трёхлистники»

Кроме них было несколько модификаций:

  • 9-этажные на 54, 180, 252, 322 квартиры;
  • 12-этажные на 54 и 72 квартиры;
  • 15-этажные на 90 квартир.

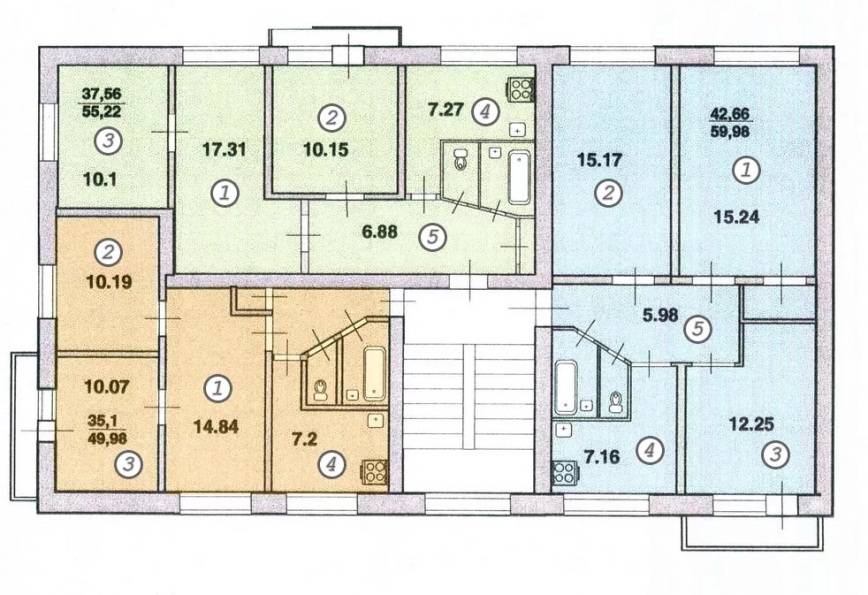

План секции и наиболее часто встречающиеся планировки:

1ЛГ-602

Типовой проект вышел в серию в 1966 году. Пяти- и девятиэтажные дома на 216, 252, 288 и 324 квартиры без технического этажа строили до 1982 г. Подъездов – 6-9. На торцах появились лоджии. Окна стали трёхрамными.

Пятиэтажка 602-й серии

В 72-м в домах этой серии появились поворотные и угловые секции. В 75-м проводили эксперименты с лицевой облицовкой стеновых панелей. Изменилась форма козырьков над входом в подъезд, конструкция вентканалов, планировка санузлов.

План типового этажа

Звукоизоляция квартир стала лучше, чем в домах предыдущих серий. Недостаток – невозможность перепланировки квартир.

Для двухэтажного дома

Двухэтажные дома все чаще встречаются в частном секторе, соответственно возникает вопрос об их надежном утеплении и теплоснабжении на зиму. Система отопления ленинградка в частном доме на два этажа будет эффективно справляться с задачей и обойдется недорого. Можно использовать как вертикальную, так и горизонтальную схему подключения. При естественной циркуляции оптимальным будет вертикальное подключение. Однако предпочтение лучше отдать схеме с насосом и двумя горизонтальными контурами по одному на этаж.

Равномерное распределение теплоносителя организуется с помощью установки игольчатых вентилей на оба контура и последующей настройкой. Основная цель – обеспечить равное гидродинамическое сопротивление в контурах.

https://youtube.com/watch?v=z8TR3YPJpwA%3F

Особенности монтажа

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

  • котел;
  • трубопровод;
  • секции отопительных батарей;
  • бочок расширительный;
  • тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

Главная магистраль может монтироваться в плоскость стены или по ее поверхности

При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже. Это связано с микротрещинами, которые образуются в процессе штробления стен

Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

Выбор материалов

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками

Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы

Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

Соединение элементов и труб друг с другом

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор. При образовании наплывов работу следует переделать

При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского

Важно провести визуальный осмотр всех соединений

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.

Типы циркуляции в системе отопления Ленинградка

Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.

Система отопления Ленинградка с естественной циркуляцией

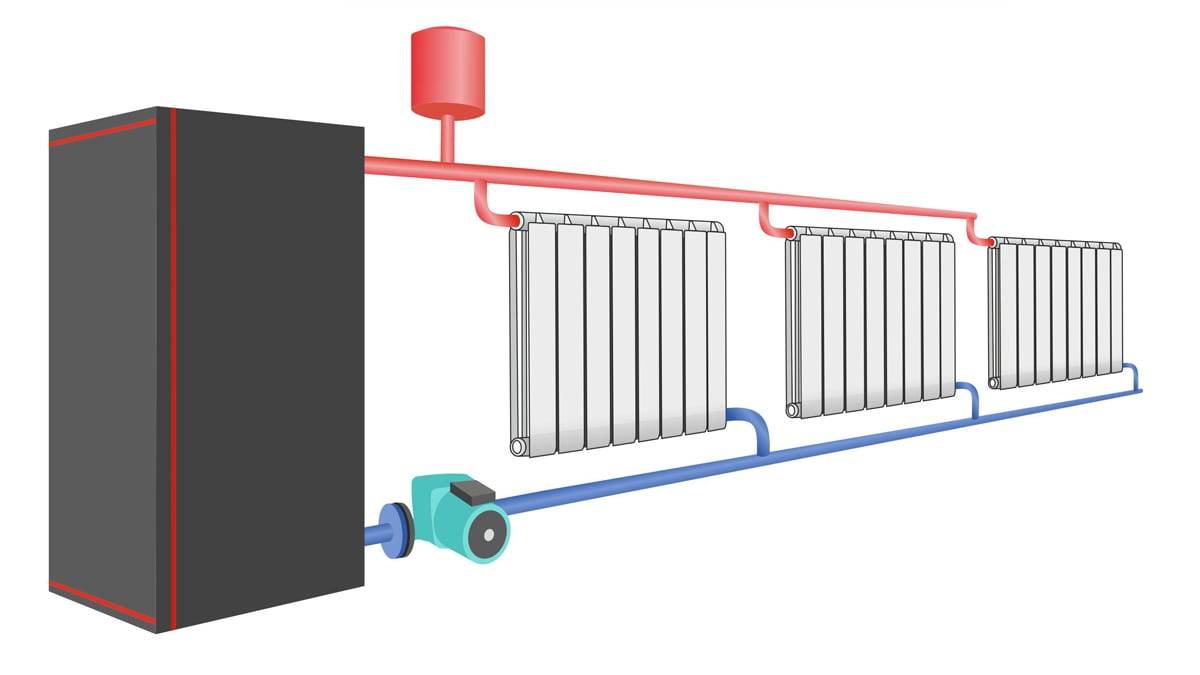

Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.

За счет нижнего подвода к радиатору регистры не забиваются трубным илом

Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.

Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.

Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать

На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.

Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.

Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:

  • Ставить байпасы;
  • Переделывать ленинградскую версию по закрытой схеме;
  • Использовать принудительное перекачивание воды циркуляционным насосом.

Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.

Система отопления Ленинградка с принудительной циркуляцией

Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.

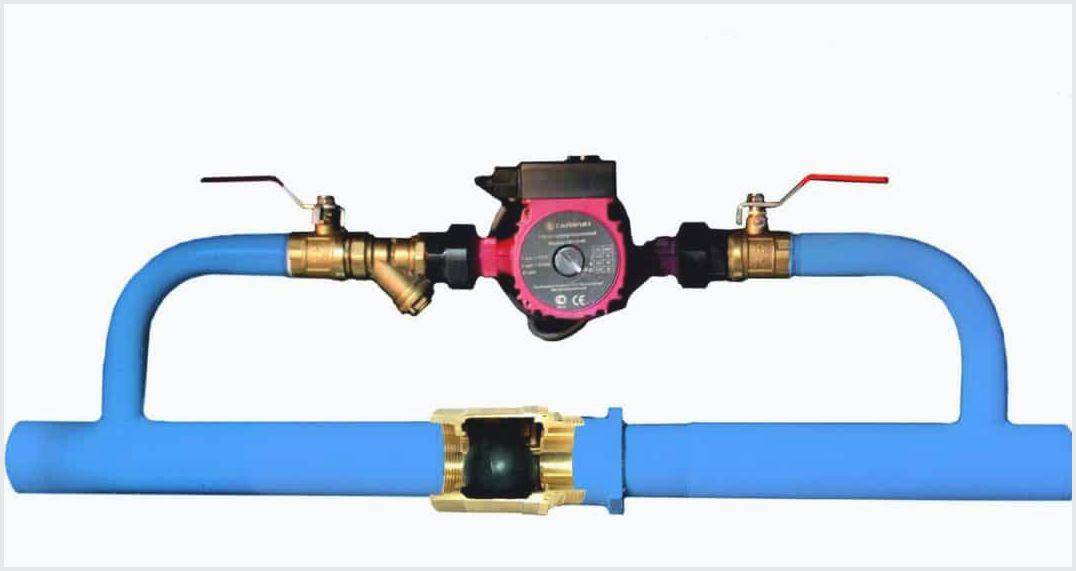

В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.

К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.

Подходящие трубы

К решению возникшего вопроса стоит подойти максимально ответственно. Лучше не торопиться и учесть важные моменты:

  • Способ монтажа
  • Показатель максимального давления
  • Наличие или отсутствие насос в системе
  • Количество труб в конструкции системы

Стальные трубы. Популярные на рынках до недавнего времени. Чаще используются в проведении коммуникаций, где требуется большой диаметр сечения. Трубы из стали отлично проводят тепло, при сильном прогреве не расширяются, легко переносят повышенное давление.

Трубы сохраняют прочность даже на изгибах. Способны без последствий выдерживать перепад температур. Оптимальное соответствие цены и качества. Трудности составляют монтаж, требующий применения дорогого оборудования.

Легированная сталь. Достаточно крепкий материал. Состав материала содержит примеси, что позволяет повысить эффективность работы системы. Трубы усовершенствованного металла устойчивы к коррозии, просты в уходе. Вес конструкции значительно снижен. Трубы применяются в системе со сбоями давления и температурного режима. В качестве теплоносителя допустимо использовать раскаленный пар.

Читайте так же:

Как правильно подключить теплый пол к системе отопления

Подключение теплого пола к системе отопления радиаторного типа можно организовать при помощи так называемого «локального модуля подключения теплого пола». Требуемый модуль доступно, как приобрести в готовом, собранном виде посетив специализированный магазин, так и изготовить самостоятельно.

  1. Подключение к двухтрубной системе радиаторного отопления. Самый простой в реализации вариант – устанавливаем напольные трубы и врезаем их в контур. Можно врезаться как с помощью модуля, так и задействовав просто два шаровых вентиля. Главное не запутаться и соблюсти порядок подключения подача-обратка.
  1. Врезка в однотрубную схему, в простонародье именуемой «Ленинградка». Реализация столь же проста, как и в двухтрубном контуре. Подача теплого пола запитывается после циркуляционного насоса, а обратка заводится в трубу перед насосом. Температура напольного покрытия регулируется при помощи вентиля в цепи подачи теплых полов.
  1. Теплый пол система отопления гравитационная. Довольно сложный вариант из-за отсутствия принудительной накачки теплоносителя. Уклон трубопроводов предполагает врезание пола в начале комнаты, где горизонтальный уровень выше, и вывод обратки в конце комнаты – там более низкий абсолютный уровень. Трудоемкость процесса весьма велика и не факт, что затраченные усилия приведут к желаемому результату. В восьмидесяти процентах случаев появляется необходимость задействования дополнительно насоса для закачки жидкости в теплый пол. А раз все равно нужно покупать дополнительное оборудование, то намного эффективнее будет всю систему перевести на принудительную циркуляцию.

Типы однотрубных систем отопления

Выше мы рассмотрели однотрубную схему отопления с естественной циркуляцией воды. Отметим ее преимущества:

  • Простая конструкция, простой монтаж.
  • Байпас позволяет регулировать температуру в каждом помещении.
  • Систему можно использовать для коттеджа с мансардой, вторым этажом, подвальным помещением.
  • По сравнению с другими системами, расход материала меньше.
  • Для работы отопления не нужна электроэнергия.

В случае, когда у вас в розетке всегда есть 220 V, «Ленинградку» можно усовершенствовать. Установив циркуляционный насос, мы получим другой тип системы отопления, с принудительным движением жидкости. При этом:

  • Сечение труб основной магистрали можно уменьшить. Трубы с небольшим диаметром продаются дешевле. Значит, затраты на систему отопления можно сделать еще ниже.
  • Разводку магистральной трубы можно делать без уклона. Дизайн комнат выигрывает, да и монтаж становится проще.
  • «Ленинградку» можно сделать в доме с низкими комнатами, без организации разгонного модуля.
  • Эффективность работы системы отопления увеличится на 2 – 7% за счет более быстрого движения теплоносителя.

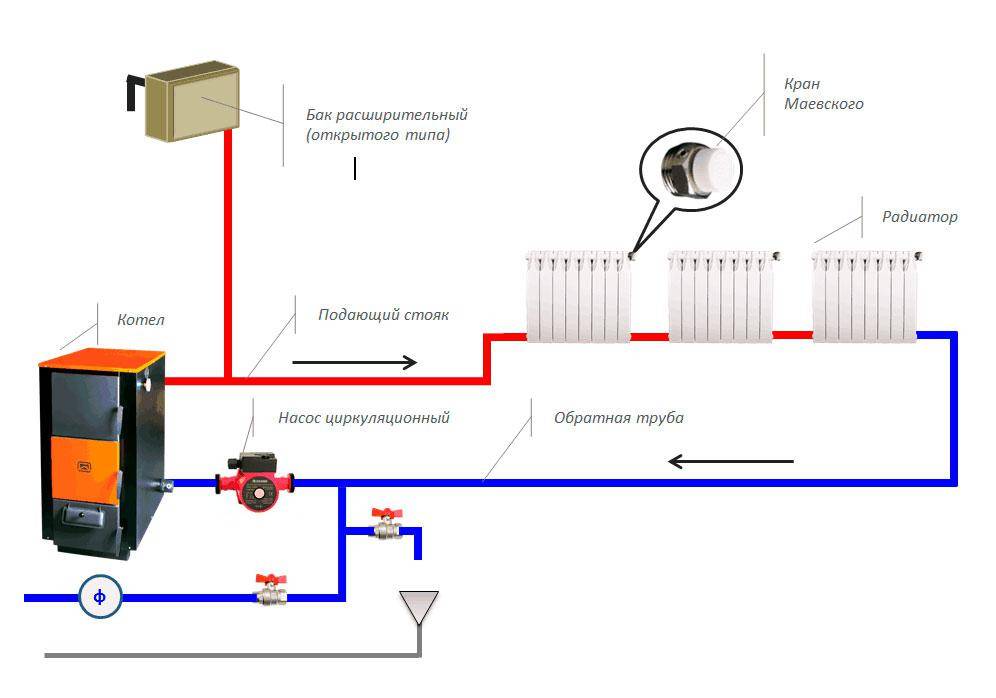

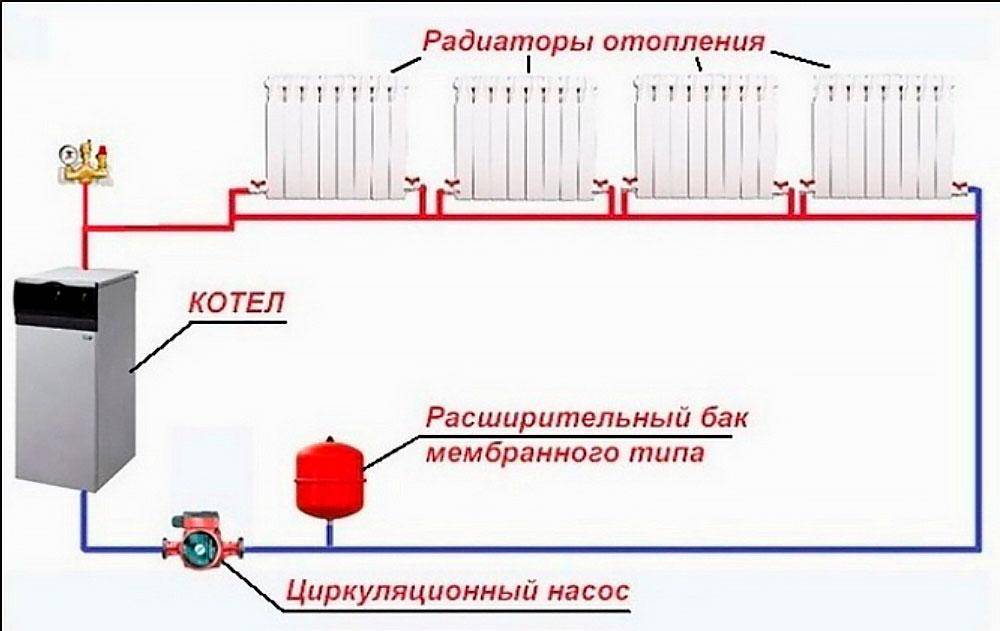

Рис. 6 «Ленинградка» с принудительной циркуляцией теплоносителя.

Нагреваясь, вода расширяется. Это обязательно учитывается в системе отопления. При этом различают два вида «Ленинградки»:

  1. Открытая система. Расширительный бак ставят в самой верхней точке. Такой вариант изображен на рис. 8.
  2. Закрытая система (рис. 9). Кроме герметичного резервуара с компенсатором расширения воды обязательно предусматривается клапан для аварийного сброса давления.

Открытая система дешевле закрытой. Если не менять воду, то коррозия труб из-за попадания воздуха через расширительный бак будет незначительна.

Рис. 8 Открытая система. Расширительный бак установлен в самом верху.

Закрытая система не требует установки бака в верхней точке трубопровода. Это удобно, когда используется только принудительная циркуляция жидкости.

Рис. 9 Расширительный герметичный бак установлен перед котлом. Клапан аварийного сброса давления не указан.

Кроме рассмотренной последовательной схемы подключения радиаторов, есть возможность и параллельного размещения теплообменников и контуров в «Ленинградке». При этом появляется возможность уменьшить нагрев или отключить набор батарей. Это полезно, если не нужно отапливать мансарду или комнату для гостей весь зимний сезон.

Рис 10. Параллельное подключение нескольких радиаторов в однотрубной системе отопления.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
