Схема отопления двухэтажного дома

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

• более выраженная экономия на материалах;
• сравнительно одинаковая температура воздуха на первом и втором этажах;
• простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов. В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Если в первом случае наибольшие тепловые потери наблюдались в дальних радиаторах первого и второго этажей, то в данной схеме будет прохладнее на первом этаже, так как часть тепла будет израсходована на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Таким образом, данная схема, дополненная перемычками-байпасами, станет самой экономичной и недорогой среди любых других схем. Вместо газового котла может быть использован любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового отопления (разве что типом котла).

Преимущества отопления частного дома с естественной циркуляцией

Есть ли смысл рассказывать обо всех гранях использования самотечной системы отопления? Наверное, нет. Поэтому мы затронем лишь основные показатели тех преимуществ, которые вы оцените сразу же после запуска.

1. Экономичность отопления частного дома с естественной циркуляцией – это важный фактор. Этот показатель можно оценить в самом начале работ. Ведь на монтаж системы, ее обслуживание и ремонт не потребуется больших финансовых затрат.
2. Отсутствие дополнительного оборудования (насосов) можно считать основным преимуществом данной системы отопления. Как же так? Во время монтажа по схеме отопления (с естественной циркуляцией) и после запуска системы вы обнаружите, что отсутствуют вибрации, посторонние шумы.
3. Снижение стоимости на электроэнергию гарантировано. Ведь насосы требуют энергообеспечения. В самотечном же варианте отсутствуют подобные нужды и, соответственно, траты.
4. Постоянное движение выбранного вами теплоносителя в действующей системе отопления является залогом равномерного и постоянного распределения тепла между радиаторами.
5. При работах по установке и запуску данного типа отопления не требуется особых умений, знаний и навыков.

Однако если вы планируете проводить самотечную систему в дачном доме, то вполне допускается использовать воду.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

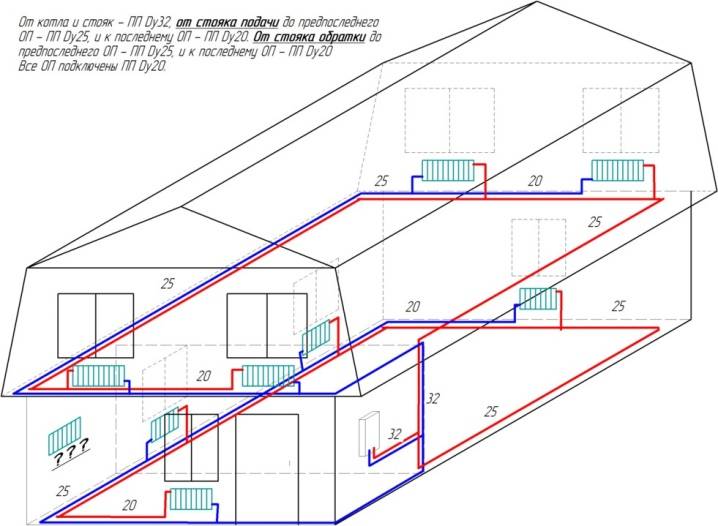

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Безопасная и эффективная отопительная система — дело рук профессионалов

Провести отопление в доме под силу каждому владельцу. Но без специальных знаний и опыта существует риск получить неработоспособную или малоэффективную систему. Вместо экономии средств, хозяин дома будет тратить ещё больше денег и личного времени, занимаясь переделками и устранением неисправностей.

А самодельные системы с принудительной циркуляцией теплоносителя бывают потенциально опасны.

В случае прорыва трубопровода, жидкость, находящаяся под давлением, может повредить имущество и вызвать пожар.

При обращении в фирмы, которые занимаются отопительными системами, инженеры разработают вариации схем отопления под конкретный дом, с учётом его индивидуальных особенностей.

Останется выбрать вариант исходя из материальных возможностей. Кроме того, фирма, выполнив работу, сможет взять на себя функции по обслуживанию и профилактике системы отопления в доме.

Выбор отопительной системы

По типу теплоносителя для двухэтажных домов отопление выделяют:

• Воздушное. В качестве источника тепла выступает газовая печь.
  Главным недостатком является постоянное падение уровня кислорода в комнатах. Данный тип применяется в двухэтажных домах без постоянного проживания людей
• Комбинированное.
• Паровое. Теплоносителем является водяной пар. Из-за сложности внедрения практически не используется.
• Водяное. Наиболее целесообразный тип отопительной системы, теплоносителем в которой является подогретая вода.
  Выделяют несколько схем: с искусственной и естественной циркуляцией. Типы рассмотрены ниже.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Особенности отопления двухэтажного дома

Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы

И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации

Основные схемы отопления

По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:

• Одно- и двухтрубная.
• С верхней или нижней разводкой.
• С горизонтальным или вертикальным расположением стояков.
• С естественной или принудительной циркуляцией теплоносителя.
• С магистральным или тупиковым движением теплоносителя.

Подключение системы к котлу

Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией

При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.

Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.

Выбираем схему отопления

Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.

Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры. Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.

Подсоединение труб к котлу

Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:

Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой.
Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно.
В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей

Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования.

Горизонтальная разводка

Горизонтальный тип разводки труб, в свою очередь, подразделяется на:

• лучевой (коллекторный);
• последовательный.

Для коллекторной схемы, которая, как самая популярная, будет подробнее описана далее, характерно наличие обособленной подводки для каждого радиатора.

Последовательный метод подразумевает существование отходящей от стояка единой отводки, пролегающей по периметру всех этажей и имеющей в составе подающую и обратную трубы.

Плюсы горизонтальной разводки:

• высокий показатель гидравлической устойчивости;
• возможность автоматически выставлять и поддерживать температуру в каждой отдельной комнате;
• при использовании схемы допускается установка отдельных теплосчетчиков, как двух, так и более;
• разводку такого типа можно размещать скрытно, не портя внешний вид комнат деталями трубопровода.

Минусы разводки:

• усложнённая схема запуска отопления: для обеспечения бесперебойной работы предварительно нежно выпускать из неё воздух;
• на всех радиаторах требуется устанавливать краны, чтобы спускать воздушные пробки;
• стоимость проекта, предусматривающего наличие коллектора, довольно высока, поскольку для обустройства необходимо закупить больше стройматериалов.

Виды разводки и способы расчета

Для расчета систем отопления необходимо учитывать многие факторы, в том числе:

• площадь дома;
• расчетные значения температуры воздуха внутри и снаружи, требуемую влажность;
• материалы, из которых построен дом и качество теплоихоляции;
• количество окон и интенсивность естественного солнечного освещения.

В соответствии с указанными параметрами по таблицам СНиП можно рассчитать требуемую мощность котла и требуемое давление в системе.

Распространенные принципиальные схемы

Для небольших по площади домов в один или два этажа подойдут наиболее простые однотрубные схемы, которые легко монтируются и рассчитываются, могут работать без насоса, однако считаются наименее эффективными.

Наименее эффективная и самая простая – однотрубная схема

Усовершенствованная схема – так называемая «ленинградка» — система, в которой каждый радиатор подключен по параллельной схеме, а регулировочные вентили позволяют более эффективно расходовать тепло и перенаправляют горячую воду.

Однотрубная регулируемая система – «ленинградка»

Принцип работы двухтрубной системы состоит в том, что нагретая вода подается ко всем радиаторам одновременно, а ее температура одинакова на каждом входе. Охлажденная вода отводится по трубе обратки, которая также является общей.

Простейшая двухтрубная система

Существуют схемы с нижней и верхней подачей. В первом случае вода, поднимаясь по стояку наверх, снабжает сначала первый этаж, а затем второй. При верхней системе все наоборот: нагретая вода поднимается по общему стояку и затем подается в радиаторы верхних этажей, охлаждается и возвращается обратно.

Принципиальная схема с нижней подачей

Схемы с открытым и закрытым расширительным бачком

Расширительный бак в отопительной системе играет роль регулятора уровня воды, а также страхует систему от перепадов давления. Расширительный бачок обычно устанавливают в самом холодном месте системе – на трубе обратки. Он должен располагаться в отапливаемом помещении, чтобы исключить промерзание воды в нем в зимний период.

Существует два типа бачков – открытый и герметично закрытый. Открытые бачки используются в схемах с естественной циркуляцией, а закрытые мембранные – только в системах с насосом. Читайте подробнее о расширительном баке для отопления закрытого типа в отдельной публикации нашего портала.

Герметичный расширительный бак

Лучевая схема системы отопления: особенности применения в двухэтажном доме

Схема отопления с распределителем (это и есть лучевая) очень удобна и эффективно подходит для установки в двухэтажном доме. Все дело в том, что данная система отопления частного двухэтажного дома подразумевает индивидуальную подачу теплоносителя от распределителя к различным приборам отопления .

Одно- и двухтрубная системы отопления

Благодаря конструктивным особенностям, а также продуманности, помещения в доме (в том числе и на втором этаже) нагреваются намного быстрее, чем при использовании более доступной однотрубной системы отопления. Да и эстетически эта схема отопления очень хороша, ведь трубопровод подачи горячего теплоносителя и обратку можно спрятать под напольным покрытием.

Основным (но не единственным) достоинством лучевой схемы отопления можно назвать отсутствие множественных соединений на трубах (это также способствует упрощению монтажных работ). Также, такая система предполагает наиболее равномерное распределение теплоты по всей магистрали, без потерь и прочих неприятностей.

Лучевые системы отопления с естественной и принудительной циркуляцией

Как правило, система отопления Ленинградка в двухэтажном доме не предпочтительная сегодня, так как не дает достичь максимальных показателей обогрева и экономии.

Ей на смену приходит двухконтурная лучевая система, которая может устанавливаться как с естественной, так и с принудительной циркуляцией теплоносителя по магистрали

Нельзя не отметить, что оба этих метода имеют свои особенности, которые важно рассмотреть перед началом монтажа своими руками

Лучевая система отопления

Естественная циркуляция (самотечная система отопления ) – на сегодняшний день применяется не так широко, как 10-15 лет тому назад. Спад популярности связан с тем, что инструкция к подобным системам подразумевает применение труб большого диаметра, что не всегда возможно.

Двухтрубная система отопления с естественной циркуляцией также обязательно должна комплектоваться расширительным баком, который выступает компенсатором расширения теплоносителя. Установка подобного оборудования выполняется в самой высокой точке дома и, порой, это довольно неудобно.

Но, как бы то ни было, именно естественная циркуляция в двухтрубной системе отопления двухэтажного дома позволяет сэкономить. Такая двухконтурная система не требует установки дополнительного оборудования, в частности, дорогостоящих насосов.

Система отопления с естественной циркуляцией

Совет: Если объект недвижимости используется, например, в качестве дачи или же это какой-нибудь долгострой, где нет электричества, то естественная циркуляция в системе отопления будет наиболее целесообразным решением. Даже без автоматики и дополнительной прокачки теплоносителя в доме будет всегда достаточно тепло и уютно.

Системы с принудительной циркуляцией сегодня получили большое распространение. Еще 5-10 лет тому назад подобный вариант обогрева не получал одобрения среди потребителей в силу своей дороговизны. Сегодня же, когда цена на автоматику и технику снизилась, позволить двухтрубные системы отопления с принудительной циркуляцией может каждый.

Основным преимуществом и особенностью принудительной циркуляции является искусственная «прогонка» теплоносителя по трубам. Осуществляется такой процесс при помощи специального оборудования – насоса – установленного в подающей магистрали или обратке.

Нельзя не отметить (и это видно на многих фото и видео в сети), что двухтрубные отопительные системы для двухэтажных загородных домов с принудительной циркуляцией вовсе не требовательны к геометрии дома, длине веток и гидравлическому сопротивлению трубопроводов. Автоматика также помогает поддерживать оптимальную температуру в помещениях дома.

Система отопления с принудительной циркуляцией

Преимущества и недостатки

Плюсы и минусы двухтрубной системы следует рассматривать с учётом эксплуатационных свойств и технических характеристик.

Преимущества	Недостатки
Одинаковая температура теплоносителя во всех радиаторах	Повышенный расход труб – к радиатору необходимо вести 2 ветки, подводящую и отводящую
Регулировка теплоотдачи каждой батареи	Большой диаметр труб стояка и подводки к первым в контуре радиаторам
Небольшое гидравлическое сопротивление
Работоспособность всей системы при поломке одного или нескольких радиаторов
Использование в зданиях большой этажности
Гибкость вариантов подводки – в полу, в стенах, вдоль стен, под потолком и за фальшпотолком

Система с принудительной циркуляцией

Здесь движение теплоносителя по сети трубопроводов происходит за счет работы циркуляционного насоса, создающего в ней избыточное давление. Введение в схему перекачивающего устройства позволило добиться таких преимуществ:

• уменьшение диаметров труб. Скорость течения жидкости выросла, и теперь для обеспечения потребного расхода можно применить меньшее проходное сечение труб;
• повышение эффективности работы. Если схема отопления с принудительной циркуляцией разработана грамотно, то вода с высокой температурой успешно достигнет как ближних, так и самых дальних радиаторов;
• трубы можно укладывать наиболее удобным способом, что играет огромную роль в вопросах дизайна интерьера. Львиную долю магистралей можно спрятать, используя короба или конструкции пола и стен;
• удобство и комфорт при эксплуатации. Дело в том, что принудительная циркуляция дает возможность реализовать любые проекты по автоматизации поддержания климата в доме;
• экономичность в расходе энергоносителей. Вывод проистекает из предыдущего пункта, так как автоматика позволяет обогревать помещения по суточному графику в то время, когда там есть люди;
• система легко поддается регулированию.

Монтаж схемы с искусственным побуждением трудоемок, но относительно несложен, его можно спокойно выполнить своими руками. Взять хотя бы расширительный бак мембранного типа, который не надо ставить на чердаке, да еще и контролировать уровень воды, как при самотеке. Его место – в помещении топочной, около котла.

Самым существенным недостатком схемы является ее энергозависимость. Стоит только отключить двухэтажный дом от электроэнергии, и через некоторое время тепла в помещениях как не бывало. Способы устранения недостатка хотя и просты, но затратны: приобретение и использование электрического генератора или, на худой конец, блока бесперебойного питания.

Что же касается якобы высокой стоимости материалов, то мы уже обсуждали этот вопрос, говоря об однотрубной системе. Хотя следует отметить, что стоимость зависит от количества регулирующей арматуры и средств автоматизации, заложенных в проект отопления. В бюджетном исполнении сборка схемы обойдется немногим дороже однотрубной.
