Оголовок для скважины: порядок монтажа и инструкция для изготовления своими руками

Виды оголовков

Есть несколько типов оголовков. Отличия заключаются в материале изделия и режиме эксплуатации, а базис их конструкции остается неизменным.

Итак:

• Наиболее востребованными являются чугунные и стальные оголовки. Для неглубоких скважин такие крышки изготавливаются из пластика.
• При проектировании конструкции изделия предусмотрена весовая нагрузка оборудования, устанавливаемого в процессе эксплуатации скважины. Свойства пластика позволяют выдержать нагрузку до 200 кг, а метала – до 500 кг.
• Кроме того, выбор материала определяется глубиной скважины. Если ее глубина не превышает 50 м, то минимальный вес оборудования составляет 100 кг. В случае глубоких скважин необходимо использовать мощный глубинный насос, а также стальной трос и провода, длина которых может составить десятки и сотни метров. Вес такого комплексного оборудования иногда бывает больше 250 кг.

Маркировка

Обозначение оголовка содержит ряд букв и цифр, указывающих на его параметры.

Например, ОС-152-32П (или ОС-152/32П), где:

• ОС – оголовок скважинный;
• 152 –диаметр обсадной трубы в мм;
• 32 – диаметр переходника для подсоединения водозаборной трубы;
• П – материал оголовка (пластик), если «П» отсутствует, значит, оголовок выполнен из металла.

Некоторые оголовки могут быть рассчитаны для нескольких диаметров обсадных труб. В этом случае указывается диапазон размеров. Оголовок, имеющий обозначения ОС 140-160/32П, подходит для труб диаметром 140…160 мм.

Монтаж оголовка

Монтаж оголовка на обсадную трубу особой сложности не представляет. Нет необходимости в сварочных работах и прочих сложных операциях. И все же прежде чем приступать к установке, желательно познакомиться с последовательностью и характером работы.

Установка оголовка

Итак:

• Прежде всего, нужно подготовить край обсадной трубы. Ее торец должен быть строго перпендикулярен оси, на нем не должно быть заусенцев. Если труба металлическая, для предохранения от коррозии ее желательно прогрунтовать и покрасить подходящей краской для металла. Обрезать (если потребуется) и зачищать трубу лучше всего болгаркой с соответствующим материалу трубы кругом.
• На трубу надевается фланец буртиком вниз, затем уплотнительное кольцо. Если оно надевается и продвигается по трубе с трудом, ее можно аккуратно смазать маслом или автолом.
• Теперь нужно прикрепить к крышке все элементы. Трос для подвешивания насоса крепится одним концом к карабину, который прикреплен к рым-болту, завернутому в крышку снизу, другим – к насосу. Его, кстати, желательно приобретать в исполнении, защищенном от коррозии, – т.е. покрытым пластиком.
• Электропитающий кабель пропускается через предназначенный для него ввод в крышке. Зажим кабельного ввода нужно ослабить, чтобы провод легко скользил в отверстии. Один конец шланга прикрепляем к насосу, второй – к штуцеру, установленному в центре крышки.
• Насос нужно опускать в скважину, держа его за трос. Как только он опустится на нужную глубину, и трос натянется, крышка аккуратно устанавливается на обсадную трубу. Уплотнительное кольцо подтягивается вверх к крышке и поджимается фланцем. При этом нужно проследить, чтобы отверстия на крышке и фланце совпали.
• Теперь необходимо установить соединительные болты в отверстия фланца и крышки и равномерно со всех сторон затянуть их. При этом кольцо попадет в канавку на крышке и немного расплющится, плотно герметизируя зазор между трубой и крышкой.

Подключение оголовка к системе водоснабжения

В заключение выбирается провисание электрокабеля, который фиксируется специальным зажимом на вводе. Подключаются трубы к переходнику, и проверяется правильность сборки.

Разновидности оголовков

Обычно обустройства водоисточника в виде скважины сопровождается выкапыванием ямы для кессона. Ее глубина обязательно составляет больше точки промерзания грунта. Именно в кессон выходит обсадная труба. Сначала ее лишняя верхняя часть обрезается, а потом на ней монтируется оголовник для скважины.

На так называемой крышке подвешивают на тросе погружной насос. Его мощность подбирается в зависимости от требуемого количества воды, которая забирается из источника. При этом масса оборудования может составлять 50 кг. Поэтому производители изготавливают прочные скважинные крышки. При этом их создают из разных материалов.

Пластиковые модели

Оголовник из пластика – это недорогая модель. Она используется вместе с насосами небольшой мощности, которые погружаются максимум на 50 м. Пластиковое устройство способно удерживать вес не более 200 кг.

Пластиковая крышка для скважины Источник imir174.ru

К другим особенностям изделия относится:

• небольшая масса;
• доступная цена, не превышающая обычно 40 у. е.;
• стойкость к коррозии и химическим веществам;
• высокая функциональность благодаря наличию клеммной коробки и съемной центральной крышки.

Каждая пластиковая модель не способна проводить электроток. Однако, если устройство изготовлено из некачественного полимера, тогда оно будет иметь повышенную хрупкость. Такая заглушка на обсадную трубу не сможет выдерживать значительные механические нагрузки. Существует даже большая вероятность, что она треснет во время сильного затягивания болтов.

Металлические модели

Даная разновидность устройств представляется собой более прочные скважинные оголовники. Это основное их отличие от пластиковых моделей. Металлические варианты еще обладают стойкостью к высоким и низким температурам, а также рассчитаны на более длительный период эксплуатации.

Металлическая крышка на скважину Источник sovet-ingenera.com

У металлических моделей также существуют недостатки. Основным из них является невысокая стойкость к коррозии. Для повышения этого свойства каждый металлический герметичный оголовок для скважины еще в заводских условиях покрывают антикоррозийными составами.

Сегодня производители изготавливают:

1. Нержавеющие скважинные крышки, встречающиеся на рынке нечасто по сравнению с другими моделями. В конструкции одного из таких вариантов не предусмотрены болты для фиксации. При этом данная модель способна выдерживать вес до 300 кг и реализуются примерно за 30 у. е.
2. Стальные скважинные крышки, доступные примерно за 50 у. е. Этот вариант способен удерживать вес максимум 500 кг. Однако стальные модели начинают ржаветь, если происходит нарушение целостности их защитного слоя.
3. Чугунные скважинные крышки, реализуемые примерно по той же цене, что и стальные модели. При этом они тяжелее, но обладают сопоставимой прочностью. Чугунные модели производятся с гальваническим, цинковым или порошковым покрытием. Оно защищает основной материал от коррозии. Недостатком чугунных устройств является неспособность выдерживать сильные удары.

Скважинная заглушка из чугуна Источник mcgrp.ru

Виды оголовков

При обустройстве скважины обычно выкапывают кессонную яму ниже глубины промерзания грунта и устраивают в ней колодец, лишний участок верхней обсадной трубы обрезают и закрывают ее оголовком, к которому привязывают трос, удерживающий глубинный электронасос в скважине.

В зависимости от объема выбираемой из источника воды и высоты ее подъема используют электронасосы различной мощности, вес высокопроизводительных моделей может достигать 50 кг без учета массы трубопровода с поднимаемой водой и электрокабеля. По этим причинам, на рынке представлены оголовки из различного вида материалов, имеющих отличающиеся технические характеристики.

Рис 3 Разновидности полимерных устройств

Пластиковые

Недорогой вариант, подходящий для маломощных электронасосов с глубиной погружения до 50 м рассчитаны на удержание груза массой до 200 кг, изделия обладают следующими особенностями:

• Имеют малый вес и невысокую стоимость в пределах 30 – 40 у.е.
• Устойчивы к коррозионному воздействию воды и большинства агрессивных химических веществ.
• Модели из некачественных материалов обладает повышенной хрупкостью при низких температурах и недостаточной механической прочностью. При перетяжке крепежных болтов возможно разрушение корпуса.
• Основным преимуществом пластиковых устройств является высокая функциональность – базовая часть может включать в себя внутреннюю съемную крышку и клеммную коробку для подключения электрокабеля, полимерный материал которой является надежным изолятором электрического тока.

Рис. 4 Металлический оголовок – варианты исполнения

Металлические

При изготовлении скважинных оголовков широко применяют металлы, традиционным преимуществом которых считается высокая прочность, устойчивость к температурным воздействиям в широком диапазоне и их перепадам, длительный срок эксплуатации.

Основным недостатком всех металлов является их низкая коррозионная стойкость в водной среде, поэтому при использовании в скважине их покрывает антикоррозионными составами или подвергают специальной обработке. В скважинах используют следующие разновидности металлических оголовков:

• Стальные. По сравнению с пластиковыми устройствами имеют более высокую стоимость (около 50 у.е.), способны удерживать массу до 500 кг. Стальные оголовки имеют простую и надежную конструкцию, при повреждении защитного слоя подвержены коррозии.
• Нержавеющие. В отличие от других разновидностей, модели из нержавейки на рынке встречаются довольно редко, одна из модификаций OD напоминает обычную крышку без фиксации болтами, стоит около 30 у.е. и способна удержать массу не более 300 кг.
• Чугунные. Стоимость устройств из чугуна сопоставима со стальными, они имеют большую массу и из-за толстых стенок способны удержать вес в 500 кг., аналогичный более прочной стали. Порошковое, цинковое или гальваническое покрытие надежно защищает поверхность чугунных изделий от коррозии, к недостаткам относят низкую устойчивость к ударным воздействиям.

Рис. 5 Устройство оголовка скважины OD-133 из нержавейки

Как правильно подобрать оголовок для скважины

Для правильного подбора изделия имеется маркировка, благодаря которой можно найти подходящее устройство.

ОС	Символы, обозначающие «Оголовок скважинный».
А	Антивандальное устройство.
П	Указан на изделии: П — пластик (или ПВХ).
Б	Относится к изделиям фирмы Джилекс, элементы могут быть съемными.
90-100	Значение наружного сечения трубопровода.
25, 32, 40, 57, 62	Наружный поперечный размер трубопровода.

Например, при обозначении ОСП 90-110/25 можно понять следующее: оголовок скважинный пластиковый, наружный диаметр равняется 25 мм, значение поперечного сечения обсадной трубки лежит в пределах от 90 до 110 мм.

Самодельный оголовок

Для изготовления запорного устройства кустарным способом потребуются некоторые материалы и инструмент, включая сварочный аппарат. Последовательность выполнения работ такова:

1. Фланец — для его изготовления берут листовой (10 мм) алюминий или сталь. Чугун для самоделки является худшим вариантом. Деталь вырезают с внутренним диаметром на 1―2 мм больше наружного размера обсадной трубы и фиксируют на устье посредством сварки. По окружности сверлят 6 отверстий под крепёжные болты.
2. Крышка изготавливается аналогично фланцу. В ней проделывают технологические проходы для питающего кабеля и трубопровода от насоса. Размер основного отверстия соответствует диаметру штуцера водоотводящей магистрали. Присоединительные элементы привариваются к заготовке крышки.
3. Крепление оголовка к фланцу выполняют с помощью 6 болтов, а для совпадения отверстий крышку струбциной прикручивают к готовой закраине и сверлят по фактическому положению.
4. Установка рым-болтов производится с помощью сварки: два сверху — для грузоподъёмного механизма, и один снизу крышки для подвески насоса.
5. Кольцо уплотнительное из резины или паронита прокладывают для герметичности при монтаже оголовка на фланец обсадной трубы.

Достоинства и недостатки “адаптерной” технологии

Технология обустройства скважины с помощью адаптера является достойной альтернативой установке кессона. И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:

• Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
• Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму – только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
• Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
• Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
• Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.

Благодаря высокой герметичности устройства, его смело можно использовать при сооружении системы на участках с характерной для межсезонья верховодкой, а также расположенных в непосредственной близости к подземным линиям коммуникации.

Установка адаптера – беспроигрышный вариант в случае нерегулярного использования скважины и «заморозки» гидротехнического сооружения на продолжительный период

Но, как и любое устройство, весьма полезное приспособление не лишено недостатков. К примеру, при его установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтно-профилактических работ.

Гарантировать герметичность состыковки частей скважинного адаптера можно лишь при условии проведения профилактической обработки наружных и внутренних прокладок, а также своевременной их замены.

Например, наружная прокладка, контактирующая непосредственно с землей, приходит в негодность после эксплуатации в течение 2-3 лет. А для проведения этих работ приходится раскапывать котлован, что не всегда представляется возможным.

Установка адаптера ограничивает возможность подключения из скважины дополнительных источников водозабора, к примеру, для полива участка

Латунь и другие сплавы металлов, используемые при изготовлении дешевых адаптеров, в процессе эксплуатации окисляются. В результате этого в местах состыковок часто отмечается заедание частей, которое усложняет процесс извлечения насоса.

По этой причине специалисты советуют приобретать адаптеры, выполненные из бронзы, нержавейки и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы исправно прослужат от 20 до 50 лет.

В странах Европы сегодня используют только адаптеры, выполненные из пищевых сплавов, типа DZR или Sanitary Brass. Но отечественные ГОСТы допускают применение нержавеющих, бронзовых и латунных устройств по причине того, что площадь соприкосновения его элементов с водой ничтожно мала.

Еще одним уязвимым местом является соединение адаптера с водоотводящей трубой и шлангом, на который установлен насос.

Ключевой причиной возможной разгерметизации соединений конструкции является то, что стыковочные элементы выполняются из неодинаковых материалов

Стыковочные элементы системы по-разному реагируют на воздействие температуры и влаги, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности трубу, ведущую от скважины к дому, делать из нержавейки.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

Материал	Преимущества	Недостатки
Пластик	Небольшая масса. Стойкость к коррозии. Относительно невысокая цена.	Недостаточная механическая прочность. Дешевые модели становятся хрупкими при низких температурах.
Сталь	Компактные габариты. Достаточная прочность. Хорошая герметизация за счет плотной затяжки болтов.	Склонность к коррозии при повреждении защитного слоя. Достаточно высокая стоимость.
Чугун	Прочность на сжатие. Устойчивость к коррозии.	Значительная масса. Риск растрескивания при ударных воздействиях. Высокая стоимость.

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

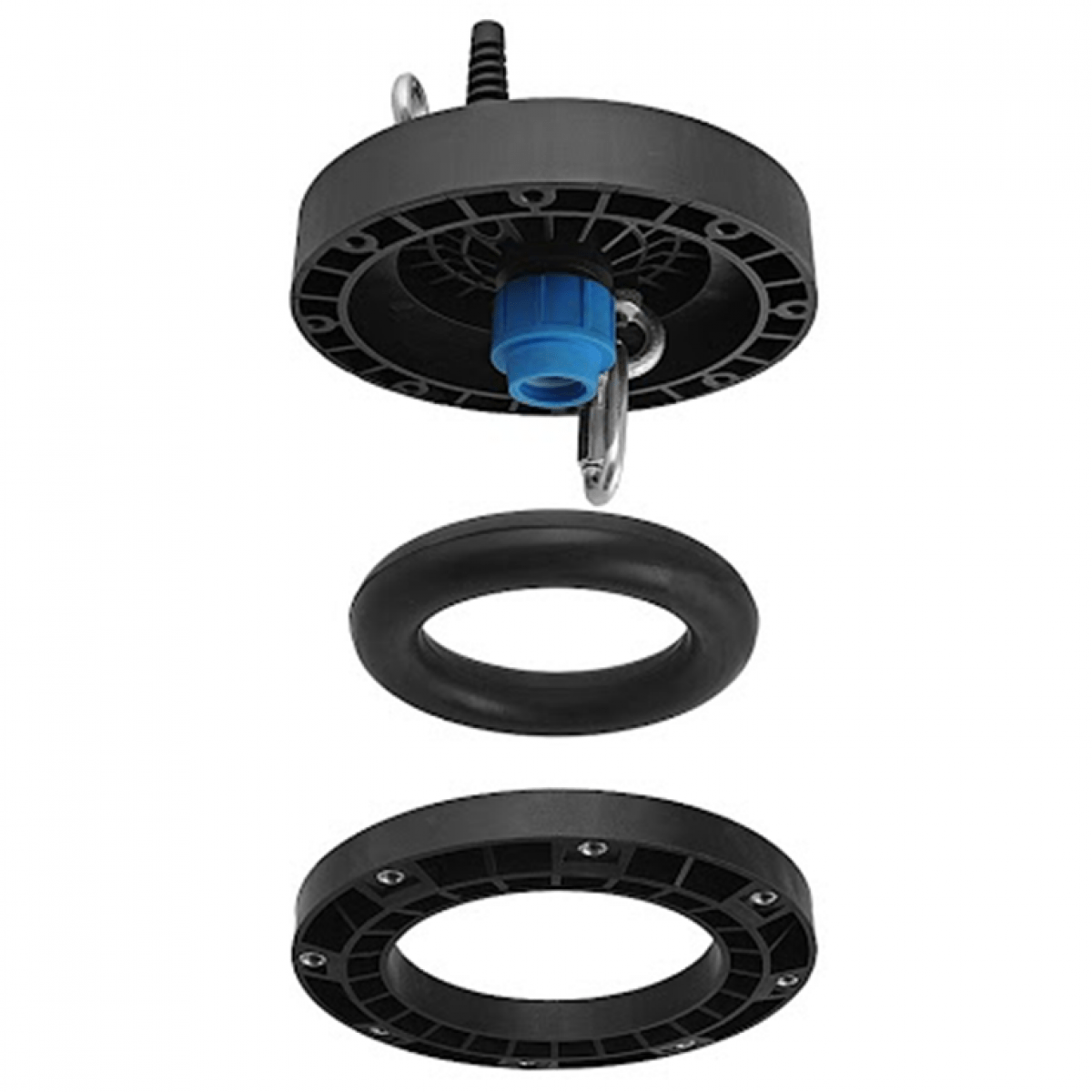

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Что такое и зачем нужен оголовок для скважины

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

• Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
• Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
• Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
• Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

Оголовок в разрезе на обсадной трубе

• Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
• Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
• Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку. Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.

Как установить и закрепить своими руками

Важным условием является равномерно затянуть крепеж. Чтобы стык получился герметичным, необходимо прикладывать достаточные усилия. При пережатие обсадная может деформироваться, особенно пластиковая, если металлическая, то повредиться может сама крышка.

Процесс установки состоит из нескольких этапов:

Подготовка обсадки. Сюда включается ее подрезка, особенно когда нужно ее укоротить

Также подрезка нужна в случае, когда срез неперпендикулярный по отношению к расположению трубы.
Перед тем как установить крышку, с края трубы удаляются заусеницы, сколы и другие шероховатости, что может отрицательно сказаться на герметизации.
Если она металлическая, то обрабатывается специальной грунтовкой с антикоррозийными свойствами.
Когда краска подсохла, надевается фланец
После аккуратно продевается уплотнительная резинка или кольцо.
В этом случае требуется достичь максимальной плотности, иначе никакой герметичности не будет.
Нужно взять смазку, подойдет солидол.
На следующем этапе осуществляется крепление насосного тросика.
Под крышкой должен располагаться карабин.
При фиксации троса одним концом пластиковая труба подключается к помпе, а другим – к оголовку.
Крайне важно создать защиту против коррозии для стального троса.
Выбирая устройство, обратите внимание на то, чтобы крепежные детали были выполнены из нержавеющей стали. Это значительно продлит эксплуатационные характеристики изделия.
В процессе монтажа необходимо подвести питающий кабель для подключения помпы
Для этого некоторые модели могут иметь клеммный замок

Если его нет, тогда в оголовке есть специальное отверстие, куда заводится кабель. Его не следует слишком зажимать, так как это может мешать свободному прохождению электрического тока. То есть установленный кабель должен немного скользить.
На заключительном этапе происходит монтаж насоса.
К обратному концу троса подвязывается помпа.
Предварительно отмеряете тросик необходимой длины, соответствующей глубине источника. Необходимо достичь того, чтобы трос имел достаточное натяжение.
Теперь насос аккуратно опускается в обсадную трубу.
После остается выполнить монтаж самой крышки. Убедитесь, что она со всех сторон прилегает очень плотно. При закрывании следите за тем, чтобы не было никаких перекосов.
Крышка выравнивается относительно фланца или муфты так, чтобы отверстия для болтового соединения полностью совпали.
Теперь наживляете все гайки к болтам. Перед окончательным затягиванием проверьте правильность расположения уплотнительной резинки. Если все стоит на своих местах, гайки можно затянуть.

Конструктивное устройство

Конструкция скважинного оголовка стандартного вида не отличается высокой сложностью и состоит из следующих комплектующих:

Крышка. Базовая часть изделия, на которой размещаются основные детали, выполнена в виде диска, его края выступают за внутреннее кольцо и опираются на торцы обсадной трубы. В центре диска располагается отверстие для фиксации пластиковой трубы ПНД стандартного диаметра 25, 32, 40 мм., что соответствует 1, 1 1/4 и 1 1/2 дюймам.

Наружный диаметр дисковой тарелки имеет разные размеры, в стандартном исполнении он перекрывает два соседних типоразмера обсадной трубы в диапазонах от 90 до 160 мм. Также в крышке расположены отверстия для крепежных болтов и электрокабеля, идущего от насоса.

Фланец. Кольцевая деталь с отверстиями для болтов крепежа, одеваемая поверх обсадной трубы, при соединении с крышкой образует единую конструкцию, плотно зафиксированную на трубной поверхности.

Уплотнитель. Представляет собой резиновое кольцо круглого сечения, размещаемое между крышкой оголовка и фланцем при их соединении, герметизирует стык и способствует плотному удержанию оголовка на трубе.

Карабин. Устройство служит для закрепления троса, на котором подвешен скважинный насос.

Рис. 6 Оголовок скважины – основные конструктивные элементы

Рым-болты. Представляют собой расположенные в верхней части крышки болты с кольцевой шляпкой, иногда один из них повернут вниз и служит для закрепления троса. Рым-болты предназначены для подъема или установки массивного насосного оборудования скважины лебедкой или специальной техникой вместе с оголовком – это существенно облегчает проведение работ.

Кабельный ввод. Для защиты кабеля питания от контакта со стенками отверстия в крышке, сквозь которое он проходит, используют гермоввод, вкручиваемый в крышку и изолирующий шнур питания от ее поверхности.

Цанговый зажим. Компрессионный фитинг располагается в центральной части оголовка и надежно фиксирует выходящую из него трубу в неподвижном состоянии.

Крепежные болты. Элементы соединяют фланец и уплотнительное кольцо со съемной крышкой, некоторые модели имеют более сложную антивандальную конструкцию – в ней болты утоплены в крышку и открутить их можно только с помощью специального ключа.

Клеммная коробка. Данного вида дополнением оснащают свои модели некоторые производители, в блоке производят крепление проводки электронасоса и соединение с сетевым кабелем, идущим от дома.

Возможно будет интересно: Как прокачать скважину после бурения

Выводы и полезное видео по теме

Видео #1. Элементарное утепление стен и крышки кессона пенопластом изнутри:

Видео #2. Обустройство скважины с помощью кессона, с раскрытием темы утепления:

Промерзание скважины и водопровода чревато не только прекращением подачи воды, но и повреждением оборудования и элементов системы, для ремонта которой понадобятся деньги и немалые усилия. Лучше один раз качественно выполнить работы по утеплению и получить постоянный доступ к воде на долгие годы.

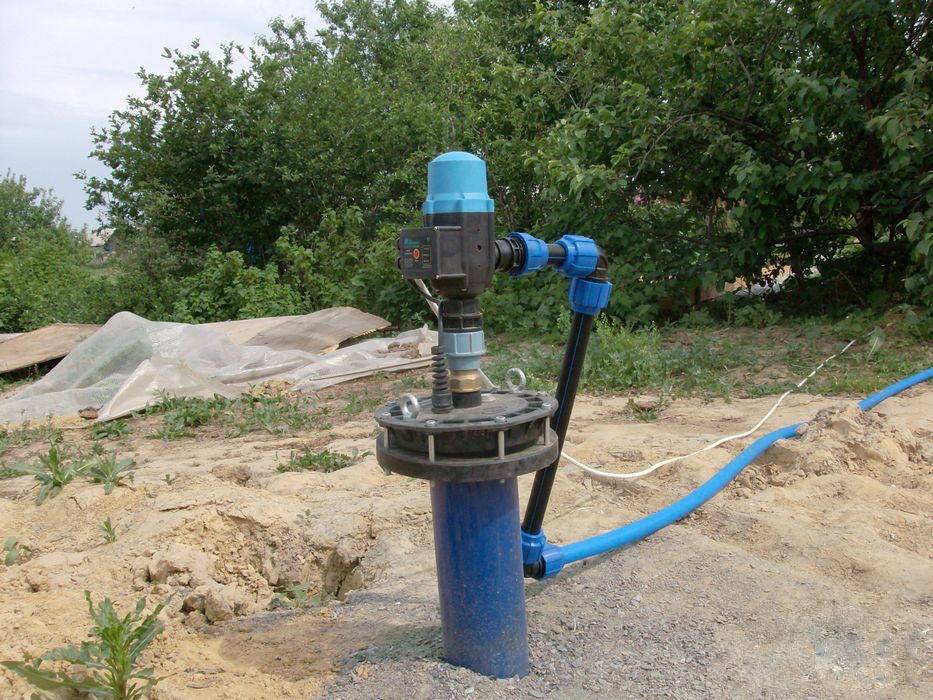

Крышка на скважину необходима для защиты от попадания грязи, дождевой воды и мусора в водозаборную зону, защиты стенок и оборудования.
В первую очередь крышка нужна для защиты от случайной шалости детей и подростков, действий домашних животных.
