Адаптер для скважины: зачем он нужен и как провести монтаж своими руками

Адаптер для скважины – полезная новинка

Домашние мастера знают, что трубы водоснабжения частного дома необходимо прокладывать ниже отметки промерзания почвы. Если не обращать внимания на это правило, с наступлением холодов вся система подачи воды может замерзнуть, а трубы, из которых она состоит, разорваться. Для соблюдения указанного требования при соединении обсадного трубного изделия и водопровода обычно выполняют обустройство специального приямка и производят монтаж кессона. Тем самым часть системы, которая располагается у поверхности грунта, предохраняется от морозов.

Адаптер для скважины

В последние годы описанная методика стала уступать свои позиции. Ей на смену приходит технология защиты системы водоснабжения при помощи скважинного адаптера. Он позволяет связать водопроводную горизонтальную трубу с обсадной колонной максимально герметично и при этом ниже отметки замерзания почвы. Адаптер конструктивно выполняется из двух частей. К одной из них осуществляется подключение магистрали для подачи воды в жилище. А вторая часть монтируется на определенную глубину непосредственно в обсадную трубу. Затем выполняется соединение адаптера в единую конструкцию. Все работы по установке описываемого устройства ведутся своими руками.

Обустройство скважин адаптером характеризуется и некоторыми другими достоинствами. К ним относят:

• возможность полностью скрыть под землей скважину;
• доступную стоимость адаптера (цены на такое оборудование в 8–10 раз ниже, чем на традиционные кессоны);
• снижение трудозатрат на выполнение работ по прокладке системы (не нужно рыть приямок, вызывать специалистов для монтажа кессона).

Еще одно преимущество использования адаптера заключается в том, что его установка допускается на участках с достаточно высоким уровнем почвенных вод. Такому устройству они не страшны. Вода никогда не попадет в адаптер, так как он отличается полной герметичностью (две части приспособления надежно фиксируются уплотнительными кольцами). Как видим, своими руками лучше устанавливать интересующее нас оборудование, а не обычный кессон. Но заметим, что у адаптеров есть и некоторые недостатки. Во-первых, выбор таких устройств для скважин на даче не очень большой.

Во-вторых, к ним нельзя напрямую подключать добавочные точки забора воды (например, для полива сада, для бани или хозяйственного отдельно стоящего строения). Выходом из этой ситуации является установка тройника. Ну, а с относительно малым ассортиментом адаптеров можно и смириться. Меньше будет проблем при выборе устройства. А подобрать адаптер не так и просто, как кажется. Об этом далее.

Какое оборудование нужно для обустройства конструкции ↑

Для обустройства артезианской скважины своими руками понадобятся:

• водоподъемное оборудование;
• оголовок;
• гидробак;
• дополнительное оборудование для контроля давления, уровня, расхода воды;
• защита от промерзания: приямок, кессон или адаптер.

При покупке погружного насоса важно правильно рассчитать необходимую мощность. Модель подбирают по производительности и диаметру

На этом оборудовании нельзя экономить, т.к

от него зависит работоспособность всей системы водоснабжения участка

На этом оборудовании нельзя экономить, т.к. от него зависит работоспособность всей системы водоснабжения участка.

Наилучший вариант – модель в высокопрочном герметичном корпусе, оснащенная датчиками, фильтрующими узлами, автоматикой. Что касается торговых марок, то особого внимания заслуживает водоподъемное оборудование Grundfos.

Обычно погружной насос устанавливают на высоте примерно 1-1.5 м от дна гидротехнического сооружения, однако в артезианской скважине он может быть расположен гораздо выше, т.к. напорные воды поднимаются над горизонтом.

Рассчитывать глубину погружения для артезианского источника следует исходя из показателей статического и динамического уровней воды.

Чтобы сохранить артезианскую воду кристально чистой, эксплуатационную трубу необходимо защитить от попадания мусора, поверхностных вод и других неблагоприятных факторов окружающей среды. Этот элемент конструкции используют для надежного крепления троса погружного насоса.

Оголовок состоит из крышки, фиксаторов, карабина, фланца и уплотнителя. Модели промышленного производства не нужно приваривать к обсадной трубе, их крепят с помощью болтов, которые прижимают крышку к уплотнителю, обеспечивая таким образом полную герметизацию устья скважины. Особенности монтажа самодельных оголовков зависят от конструкции устройств.

Гидроаккумулятор – важный узел автономной системы водоснабжения. Он необходим для обеспечения нормальной работы водопровода, защиты насоса от постоянного включения-выключения и предотвращения гидроударов. Аккумулятор представляет собой бак для воды, дополнительно оснащенный датчиками давления и автоматикой.

Когда включается насос, вода сначала поступает в бак, а из него подается на точки водоразбора. Уровни воды, при которых включается и выключается насос, можно регулировать с помощью датчиков давления. В продаже есть гидробаки вместительностью от 10 и до 1000 л. Каждый владелец скважины может выбрать модель, которая лучше всего подойдет для его системы.

Скважину нужно защитить от промерзания. Для этих целей можно сделать приямок, установить кессон, адаптер. Традиционный вариант – приямок. Он представляет собой небольшой котлован, стенки которого укреплены с помощью бетона или кирпичной кладки. Сверху конструкцию закрывают тяжелой крышкой с люком. В приямке нежелательно устанавливать какое-либо оборудование, т.к. даже при хорошей гидроизоляции стенки все равно пропускают влагу, конструкция не герметична.

Более современный и технологичный аналог приямка – кессон. Эту конструкцию лучше приобрести в специализированном магазине. Кессоны промышленного производства заранее рассчитаны на размещение в них всего необходимого оборудования. Пластиковые модели хорошо утеплены и герметичны. Металлические кессоны часто нуждаются в дополнительном утеплении.

Для однотрубной артезианской скважины подойдет вариант обустройства с помощью pitless-адаптера. В этом случае функцию защитного сооружения выполняет сама обсадная труба. Адаптер можно устанавливать только в том случае, если колонна выполнена из металла. С эксплуатацией пластиковой трубы бывают серьезные трудности, а срок службы конструкции может оказаться недолгим.

Инструктаж по оснащению скважины адаптером

Подготовка необходимых материалов

Понадобятся лопата для откапывания обсадной трубы, корончатая фреза под диаметр адаптера, гаечный ключ, съемник — стальная труба, длина которой соответствует глубине мерзлого грунта, с резьбой для прикрепления съемной части переходника на нижнем конце.

Материалы для установки:

• страховочный трос и металлический штырь для закрепления каната;
• водоотталкивающая смазка для обработки установленного узла перед закапыванием ямы;
• фторопластовый уплотнительный материал — ФУМ-лента для резьбовых соединений;
• силиконовый герметик.

Выбирая смазку, обращают внимание на состав, чтобы компоненты не разъедали резиновые прокладки. До начала работ приобретенный адаптер очищают от заводского смазочного покрытия, уплотнительное кольцо обрабатывают силиконовым герметиком

Проведение земляных работ

На схеме показано расположение адаптера скважного. Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника

Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника.

Работу нужно выполнять в межсезонье, когда почва плотная и увлажненная: грунт со стенок канавы, шурфа не осыпается. В противном случае потребуется укрепление откосов щитами из досок.

Параметры монтажной ямы:

• глубина — на 40 см ниже уровня промерзания, для большинства регионов это 1,5-2 м;
• длина — в траншею будет укладываться став труб водоснабжения, размер определяется исходя из удобства работы;
• ширина ≥ 50 см.

Дно канавы под магистраль посыпается слоем песка для создания подстилающей подушки. Избыточная часть обсадной трубы срезается на уровне поверхности земли.

Установка основной части

Последовательность операций:

1. Резьба на базовой части переходника обматывается ФУМ-лентой. При ее отсутствии используют паклю. На патрубок накидывается первая прокладка.
2. Крепление адаптера на монтажном ключе. Съемник-труба вкручивается в гнездо съемной части изделия в сборе и вводится в обсадную трубу.
3. Спуск и установка. Патрубок переходника вставляется монтажной штангой в просверленное отверстие. С наружной стороны колонны на резьбовой выход накидываются фигурная шайба, прокладка, накручивается и затягивается гайка.

Съемник из скважины извлекается с внутренним звеном устройства. С патрубком адаптера соединяется магистраль к дому.

Инструкции по монтажу скважного адаптера

Монтаж ответной части

Установочные работы делают вдвоем:

1. В собранный узел вкручивается съемник, вся конструкция опускается в скважину: один участник придерживает трос и направляет шланг, другой — манипулирует монтажной штангой.
2. По достижении насосом нужной отметки шип тройника вводится в паз зафиксированного патрубка и защелкивается.
3. Трос выводится к оголовку скважины и закрепляется металлическим штырем. Съемник можно не выкручивать.

После окончания монтажа проверяют работоспособность системы водоснабжения: подключают насос к электросети, включают, наблюдают режим его работы, герметичность соединений, присутствие излива в конечной точке магистрали. При обнаружении недостатков их устраняют. После этого выполняют обратную засыпку монтажной ямы и траншеи, предварительно обработав водоотталкивающей смазкой узел выходного патрубка.

Достоинства и недостатки

Определяя положительные и отрицательные качества, изделие сравнивают с кессоном, традиционно устанавливаемым при обустройстве скважины. К плюсам относятся:

• возможность эксплуатации источника круглый год, с подачей воды в дом;
• стоимость конструкции с монтажом в 5 раза меньше, чем при обустройстве скважины кессоном;
• простота установки и обслуживания изделия и глубинного насоса;
• нет необходимости в дополнительной площади на участке;
• герметичность устройства;

К недостаткам можно отнести необходимость выкапывания приямка для замены вышедшего из строя уплотнения на несъемной детали конструкции, закрепленной на трубе.

Обустройство дренажа

В первую очередь делается план участка с примерным расположением дренажных точек. После этого необходимо рассчитать количество необходимых материалов. Для обустройства скважины требуется:

• щебень или керамзит, которым будет засыпаться отверстие;
• обсадные пластиковые или асбестовые трубы или полипропиленовая ткань с деревянными рейками.

Стенки скважины должны быть защищены от заиливания. Поэтому нужно заранее определиться с методом обустройства. Т.к. от этого зависит стоимость и сроки работ.

Варианты:

• использование обсадных труб;
• собственноручное изготовление защитного мешка из полипропиленовой ткани.

Оба варианта имеют место и хорошо справляются со своими задачами. Принцип работы у них одинаков. Делается скважина на требуемую глубину, ее стенки защищаются водопроводящим материалом, а вовнутрь засыпается щебень или керамзит. При этом диаметр точки не имеет особого значения.

Последовательность обустройства:

При помощи ручного бура или желонки делается скважина необходимой глубины. Обычно, она не больше 10 метров. По ходу бурения, нужно контролировать состав почвы, доставаемый буром. После того, как будет пройден первый водоупорный слой, нужно опуститься еще на 1-2 метра

Важно не пропустить момент, и не дойти до водоносного слоя. Когда отверстие сделано, нужно обустроить стены

Если выбран вариант с трубой – она просто опускается в скважину на 15-20 см ниже уровня земли

Предварительно, в ней сверлятся отверстия по всей плоскости. Если выбран вариант с тканью, будет немного сложнее. Понадобятся деревянные рейки по длине скважины. К ним прибивается ткань, таким образом, чтобы получилась импровизированная труба. Чтобы облегчить себе работу, можно изготовить из толстой проволоки несколько колец, чтобы использовать их как направляющие. Полученная конструкция опускается в землю и засыпается щебнем. Он выполняет две функции. Во-первых, не дает стенкам обрушиться, а во-вторых, фильтрует всю проходящую через него воду. После этого, скважина накрывается любым водонепроницаемым материалом. Можно использовать кусок полиэтилена или что-то другое – разницы нет

Важно, чтобы верх получился герметичным. Конструкция засыпается землей

На этом, обустройство дренажной скважины заканчивается. В зависимости от глубины и от сложности грунта, все работы занимают 1-2 дня.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

• электродрель;
• ФУМ лента;
• биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
• строительный уровень;
• ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Видео – Врезка скважинного адаптера

Скважинный адаптер, расположенный в полости водозаборного канала, предотвращает обледенение отверстия в зимнее время. Устройство представляет собой металлический тройник, позволяющий вывести поток воды из скважины в трубопровод, расположенный в толще грунта. Применение адаптера позволяет снизить затраты на создание системы водоснабжения загородного дома.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

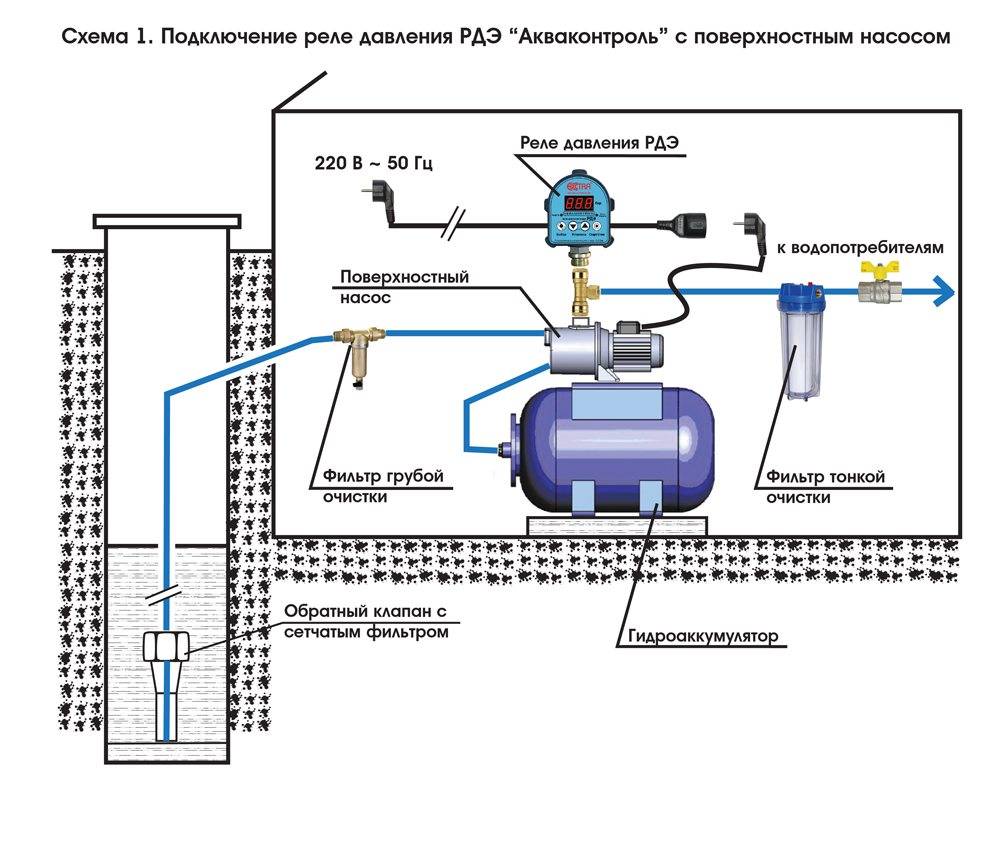

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Достоинства и недостатки

Определяя положительные и отрицательные качества, изделие сравнивают с кессоном, традиционно устанавливаемым при обустройстве скважины. К плюсам относятся:

• возможность эксплуатации источника круглый год, с подачей воды в дом;
• стоимость конструкции с монтажом в 5 раза меньше, чем при обустройстве скважины кессоном;
• простота установки и обслуживания изделия и глубинного насоса;
• нет необходимости в дополнительной площади на участке;
• герметичность устройства;

К недостаткам можно отнести необходимость выкапывания приямка для замены вышедшего из строя уплотнения на несъемной детали конструкции, закрепленной на трубе.

Как правильно произвести установку питлесс-адаптера

Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:

1. Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
2. В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
3. В отверстие вставляют наружную часть адаптера.
4. На скважину устанавливают крышку, закрывающую ее.
5. К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
6. Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
7. Погружной насос спускают в скважину и соединяют обе части адаптера.

Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.

Монтаж основной части скважинного адаптера

Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.

Монтаж ответной части

Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.

При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства

Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала. После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его

Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.

Полная схема установки скважинного адаптера в реальном масштабе

Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.

Схема подключения и обвязка гидроаккумулятора

Для надежной эксплуатации насоса его подключают к автоматической системе управления, состоящий из реле, манометра и гидроаккумулятора. Гидроаккумулятор является наиболее массивным элементом и выполняет в системе следующие функции:

• Предотвращает появление гидравлических ударов во время циклов включения отключения насоса.
• Сокращает время включения электронасоса, увеличивая тем самым срок его службы.
• Поддерживает в системе постоянное давление.
• Создает некоторый запас воды при отсутствии водоснабжения.

Выбор оборудования для водозабора подразумевает использование гидравлического бака нужного объема, который рассчитывают с учетом потребления воды, при покупке чаще отдают предпочтение приборам баллонного типа.

При монтаже гидроаккумулятор должен находиться рядом с основными приборами автоматики, которые подключают непосредственно к входному штуцеру гидробака или для его соединения делается отвод в виде гибкого армированного напорного шланга нужного сечения.

Рис.10 Установка погружного насоса

Обвязка скважины является обязательным условием оптимального функционирования системы водоснабжения. Наиболее популярным видом является использование кессона – такая система защищает водопроводную магистраль от замерзания в зимнее время и в нее можно устанавливать насосное оборудование из объемного гидробака и приборов автоматической системы управления.

Правила установки поверхностного варианта

На глубоких гидротехнических сооружениях поверхностные помпы устанавливать нецелесообразно. При погружении ниже 8 м такие устройства выходят из строя. На мелких скважинах их монтаж оправдывается благодаря более низкой цене, чем у погружных вариантов.

Процедура установки состоит из следующих поочередных действий:

1. Для размещения оборудования подготавливается отдельное помещение. Можно для поверхностной помпы выделить место в кессоне.
2. На всасывающий патрубок надевается резиновый рукав. Его длины должно хватить для соединения с водоносным слоем.
3. С противоположной стороны шланга фиксируется обратный клапан. Он выполняет функции прекращения слива жидкости при отключении механизма.
4. Поверх клапанного устройства монтируется сетчатый фильтр. Он отсеивает фрагменты ила и гранулы песка.
5. Конец эластичного рукава опускается в воду.

Завершается процесс пробным запуском.
