Отрезной станок по металлу своими руками: схема и порядок сборки самоделки

Устройство отрезной машины

Любой труд, который связан будь то с металлом, будь то с деревом, требует выполнения процесса раскроя, для чего применяется специальное отрезное оборудование. Применение этого устройства невероятно обширное: от повседневных нужд и быта, и до больших заводов и фабрик.

Необходимо отметить, что машины этого вида представляют собой механизмы, которые позволят выполнить поперечный раскрой металла.

Отрезные станки могут производить распил деталей из любых типов металла: от меди и ПВХ-профиля, и до крупных стальных заготовок. Полуфабрикаты возможно резать под прямым и острым углами. Применяя отрезной станок, можно применять резку труб больших и средних диаметров.

Наиболее важным механизмом аппарата, его «душой», является электрический мотор и рабочий орган – отрезной круг, которые соединены друг с другом посредством зубчатых или ременных передач. У каждого из этих типов есть свои достоинства. К примеру, ременной присущий легкий ход, стойкая к различным видам нагрузок, менее шумная. Ее можно монтировать даже на массивный отрезной аппарат.

Зубчатая передача негабаритная, и за счет этой особенности подходит для миниатюрного самодельного отрезного агрегата. Следовательно, в процессе покупки отрезного механизма, нужно смотреть на вид используемой передачи.

Почти любой тип станка оснащается абразивными кругами, но, бывает, попадаются механизмы, на которых установлен твердосплавный диск. Более того, все подобные пилы по металлу оборудуются тисками, которые надежно фиксируют изделие или полуфабрикат.

Видео: самодельный отрезной станок с болгарки.

Рабочий стол

Оптимальные размеры 700х1000х900 мм. Он сваривается из уголка 25х25 мм и покрывается стальным листом толщиной 3-4 мм, в котором сделаны прорези в зоне вращения диска. На столе закрепляется поворотный упор и струбцина с поворотным прижимом. Это позволяет выполнять резку как перпендикулярно, так и под требуемым углом. Очень интересный вариант самодельного станка показан на видео. Здесь поворачивается не заготовка, а консоль с диском и двигателем. Смонтировать отрезной станок дискового типа для квалифицированного слесаря не представляет особой сложности

Важно придерживаться некоторых фундаментальных требований:

  • правильно рассчитать скорость вращения диска;
  • отрегулировать угол вращения, он должен быть строго перпендикулярным плоскости рабочего стола;
  • выставить усилие подачи диска в зону реза;
  • установить на рукоятке кнопку аварийной остановки;
  • оснастить отрезной станок защитными кожухами диска и вращающихся частей.

Модернизация молотка

Распространенное явление — деревянная рукоять, выпадающая из-под удара молотка. Один из способов надежно удерживать ручку — сделать надрез на верхнем конце ручки. Держатель вставляется в гнездо молотка. Разрез заполнен клеем «Момент». В паз вбивается деревянный клин.

Чтобы при работе не искать гвозди, а тем более не удерживать их зубами, в рукоятку молотка снизу вклеен круглый магнит. Магнитные гвозди всегда под рукой.
опасно случайно упасть с руки на высоте. Чтобы этого не произошло, в ручке проделывается отверстие, через которое продевается трос. Ремень сотрудника заправлен в петлю.

Двигатель

В зависимости от требуемой мощности металлорежущего станка и сферы его использования выбираем мощность двигателя. Она должна находиться в диапазоне 1,5-3кВт. Если вы планируете использовать отрезной станок в условиях домашней мастерской, небольшого металлообрабатывающего цеха, где резка профильной трубы, арматуры, уголка или иного проката производится относительно редко, а качестве заготовок применяется тонкостенный металл, по мощности в полтора киловатта вполне хватит. Для мелкосерийного производства, работы на строительной площадке, или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

  1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
  2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
  3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
  4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
  5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
  6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
  7. Узлы в сборе закрепляют на оси двух сторон.
  8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
  9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
  10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Составные части мини-токарного станка по металлу

Состав любого токарного устройства традиционный, все нижеперечисленные элементы присутствуют вне зависимости от того, каким образом он сделан – вручную дома или промышленным образом.

Устройства состоят из следующих составных частей:

Станина

Главный несущий элемент всей конструкции, придающий ей жесткость и прочность. Станина самодельного токарного станка по металлу изготавливается из деревянного бруса или металлических заготовок в виде готовых уголков.

Главное требование к станине – необходимая прочность, так как конструкция станка во время процесса обработки подвергается воздействию сильной вибрации.

Привод

Главный элемент той части, отвечающей за мощность работы. Привод нужно выбрать очень правильно исходя из нужно мощности. Это задача непростая, над которой следует хорошенько подумать.

Количество оборотов при таких приводах – около 1500 оборотов в минуту, а мощность – 200Вт или немного выше.

  1. Задняя бабка.
    Это специальная пластина из стали, к которой приваривается тоже стальной уголок. Она нужна для плотной фиксации обрабатываемой детали к станине для качественной обработки.
  2. Передняя бабка.
    Это такая же часть, как и задняя бабка, но в отличие от передней она фиксируется на подвижной раме аппарата.
  3. Передний и задний центры.
  4. Суппорт.

Это один из ключевых факторов для рабочих элементов аппарата, информацию о котором читайте ниже.

Рабочий стол

Оптимальные размеры 700х1000х900 мм. Он сваривается из уголка 25х25 мм и покрывается стальным листом толщиной 3-4 мм, в котором сделаны прорези в зоне вращения диска. На столе закрепляется поворотный упор и струбцина с поворотным прижимом. Это позволяет выполнять резку как перпендикулярно, так и под требуемым углом. Очень интересный вариант самодельного станка показан на видео. Здесь поворачивается не заготовка, а консоль с диском и двигателем.

Смонтировать отрезной станок дискового типа для квалифицированного слесаря не представляет особой сложности

Важно придерживаться некоторых фундаментальных требований:

  • правильно рассчитать скорость вращения диска;
  • отрегулировать угол вращения, он должен быть строго перпендикулярным плоскости рабочего стола;
  • выставить усилие подачи диска в зону реза;
  • установить на рукоятке кнопку аварийной остановки;
  • оснастить отрезной станок защитными кожухами диска и вращающихся частей.

Конструктивные особенности

Для того чтобы создать токарный станок следует знать из чего он состоит. Он состоит из следующих частей:

  1. рама;
  2. задняя и передняя бабка;
  3. электропривод;
  4. суппорт с держателем для резца;
  5. двигатель.

Кроме этого конструкция может включать и другие элементы, в зависимости от предназначения токарного станка по металлу.

Рама

Основным предназначением рамы – жестко связывать между собой все элементы. Сделать ее можно своими руками. При этом учитывают следующие нюансы:

  1. Размеры детали.
  2. Мощность установленного привода.
  3. То как расположены составляющие токарного станка по металлу: практически все чертежи токарного станка по металлу схожи, но все же имеют отличия.

Как правило, основание изготавливают из стали, элементы станины связывают между собой сваркой и резьбовым соединением.

Сделать станину можно из стальных уголков или профиля. Своими руками сделать станину для токарного станка довольно просто, главное учитывать правильность, выдерживать параллельность и перпендикулярность.

Передняя бабка

Основным составляющими конструкции можно назвать переднюю бабку, которую также можно сделать самому.  Ее основными особенностями является:

  1. через нее происходит связь ведущего центра и электродвигателя;
  2. промышленный вариант имеет переднюю часть, которая состоит из коробки скоростей и подач самому сделать подобную конструкцию, которая позволит регулировать скорость вращения шпинделя и силу подачи, довольно сложно.

При создании подобной конструкции своими руками зачастую выходной вал жестко соединен с патроном, в котором крепится заготовка. Изготовление более сложной конструкции требует определенных расчетов. Единственным простым решением, которое позволяет регулировать скорость вращения шпинделя, можно назвать использование ременной передачи и различных по диаметру шкивов. Она имеет корпус для защиты мастера и окружающих от движущихся элементов. Токарный станок должен иметь мощность привода более 800 Вт.

Электродвигатель

В движение шпиндель и другие элементы приводит установленный двигатель. Своими руками создать электродвигатель достаточно сложно, поэтому его придется приобрести. При его покупке следует учесть:

  1. может использоваться даже 200-ваттный вариант;
  2. при выборе стоит помнить о том, что слабый двигатель может перегреться от сильной нагрузки;
  3. если двигатель установлен без ременной передачи, то при продолжительной остановке электродвигатель выйдет из строя.

Мини или настольный вариант подобного оборудования может быть без передачи. Это связано с тем, что токарный настольный вариант исполнения не предназначен для обработки больших деталей. Настольный токарный станок своими руками по металлу создается с учетом того, что вдоль направления вала электродвигателя также присутствует усилие. При условии длительной обработки происходит разрушение подшипников.

Создавая мини вариант своими руками не рекомендуется использовать коллекторный электродвигатель. Это связано с тем, что при падении нагрузки значительно повышается количество оборотов. Создаваемая центробежная сила даже при использовании мини кулачкового патрона может привести к вылету заготовки.

Задняя бабка и резцедержатель

Часто в конструкцию включают блок для крепления заготовки со второго конца, который используется для лучшей фиксации. Сделать ее можно самостоятельно с учетом следующих нюансов:

  1. она должна быть расположена параллельно длинной стороне станины;
  2. для того чтобы можно было обрабатывать как мини и так и большие заготовки она должна передвигаться вдоль станины.

Однако ее может и не быть. Все зависит от того, будет ли обрабатываться мини или большая заготовка.

Резцедержатель сделать самому можно. При рассмотрении данного устройства стоит помнить, что резец должен крепиться крепко и устанавливаться под различным углом к обрабатывающей поверхности.

Двигатель

В зависимости от требуемой мощности металлорежущего станка и сферы его использования выбираем мощность двигателя. Она должна находиться в диапазоне 1,5-3кВт. Если вы планируете использовать отрезной станок в условиях домашней мастерской, небольшого металлообрабатывающего цеха, где резка профильной трубы, арматуры, уголка или иного проката производится относительно редко, а качестве заготовок применяется тонкостенный металл, по мощности в полтора киловатта вполне хватит. Для мелкосерийного производства, работы на строительной площадке, или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Приспособления для заточки ножей своими руками: чертежи и рекомендации

Для изготовления точила из двигателя от стиральной машины своими руками можно ограничиться мотором от старой советской конструкции, например, СМР-1,5 или Рига-17. Мощности в 200 Вт будет достаточно, хотя можно увеличить этот показатель и до 400 Вт, выбрав другой вариант движка.

Перечень деталей, необходимых для заточного станка своими руками, включает:

  • трубку (чтобы выточить фланец);
  • гайку для фиксации камня на шкиве;

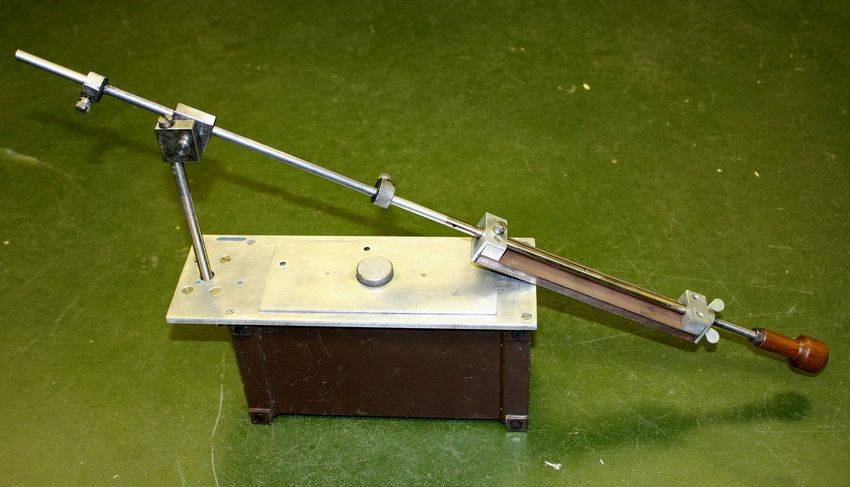

Самодельное приспособление для заточки ножей

  • металл для изготовления защитного кожуха для точила своими руками (толщина 2,-2,5 мм);
  • камень точильный;
  • электрический кабельный шнур, имеющий вилку;
  • устройство для старта;
  • уголок из металла или же брусок из дерева (для станины).

Диаметр фланца должен соответствовать размерам втулки на моторе. Кроме этого, на данную деталь будет надеваться точильный камень. С одной стороны на этом элементе выполняется резьба. Отступ должен равняться толщине круга, умноженной на 2. Резьба наносится метчиком. С другой стороны фланец необходимо запрессовать на вал мотора с помощью нагревания. Фиксация осуществляется болтовым или сварочным соединением.

Рабочая обмотка мотора присоединяется к кабелю. Она имеет сопротивление 12 Ом, вычислить которое можно с помощью мультиметра. Пусковая обмотка для точила для ножей своими руками будет иметь 30 Ом. Затем изготавливается станина. Рекомендуется брать для нее металлический уголок.

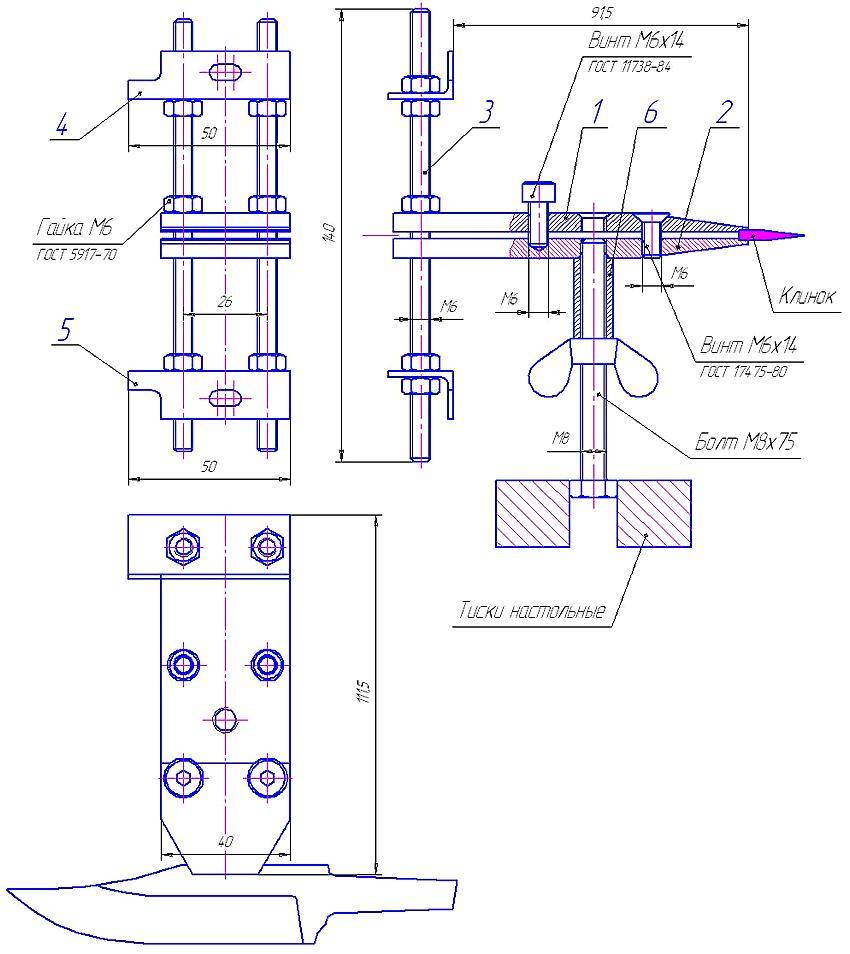

Сборочный чертеж самодельной универсальной точилки для ножей

Некоторые люди нуждаются в заточном станке для цепей бензопил. Своими руками сделать такую конструкцию можно из станины с 3 опорами, двух шпинделей, шагового двигателя (2 кВт) и труб, используемых в качестве держателей.

Эксплуатация

Перед применением станок необходимо установить на возвышенный стол или верстак, это нужно для комфортности его использования. Также необходимо освободить место для резки, подноса материала и складирования заготовок.

Пила Макита LC1230 компактна, для её установки требуется небольшая площадь, но не нужно забывать о перемещении материала и заготовок, в результате рабочая зона отрезной пилы составляет прямоугольник 2х4 метра. При длине материала в 2–3 метра.

Резка маятниковой пилой занятие несложное, но тем не менее требующее внимательности и аккуратности. Так, особую опасность представляют искры и раскалённые частицы металла летящие из-под пилы. Частично от них спасает воротничок, установленный на корпусе пилы. Но тем не менее не нужно забывать и о средствах индивидуальной защиты.

Варианты рейсмусовых станков своими руками

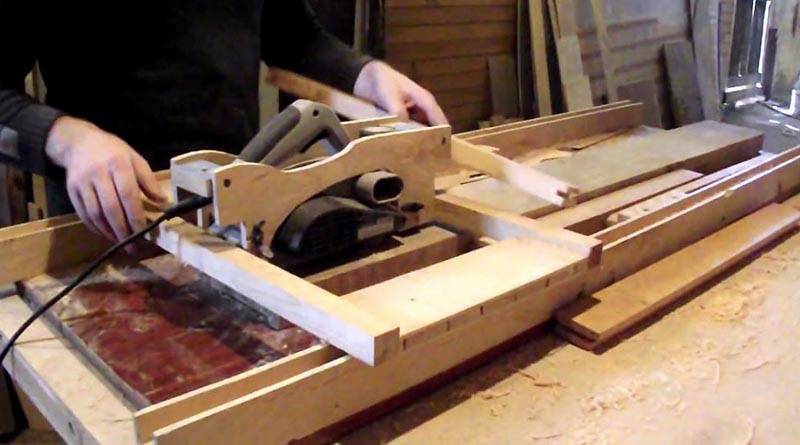

Самодельные станки для придания толщины древесины используются для шлифовки большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:

  • Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдерживать вибрации во время работы.
  • Вал ножа. Основная часть конструкции, отвечающая за обработку деревянных заготовок. Скорость вращения шкива должна быть 4000-7000 об / мин.
  • Регулировочные болты и устройство подачи заготовки.

Чтобы правильно изготовить оборудование, используйте строгальные проекты. Собирать конструкцию своими руками необходимо строго по ним.

Видеоинструкция, как делать рейсмусы своими руками из электрорубанка

Чтобы собрать самолет из самолета своими руками, подготовьте:

  • электрический рубанок, который вы не прочь переоборудовать в другой инструмент;
  • детальный чертеж для работы;
  • фанера и кузовные блоки.

Когда подготовительный этап завершен, можно переходить к непосредственной сборке, на которую у человека уйдет около часа, чтобы умело обращаться с инструментом:

Устройство токарного станка по дереву

Идеей собрать свой токарник по дереву рано или поздно начинает болеть практически каждый мастер. Кто-то приходит к этому самостоятельно, после долгих расчетов и раздумий, а кто-то вспоминает детство, и школьную мастерскую там ведь тоже были станки по дереву. Да и сложного, в том, чтобы собрать деревообрабатывающий станок по образу и подобию школьного нет. Ведь материал в виде отрезков труб в гараже найдется уж точно.

Первым делом стоит вспомнить все основные части конструкции того самого, школьного станка по дереву. Деталей здесь вроде и немного, но каждая из них выполняет определенную роль, без которой все превращается в груду металлолома.

Основой любого станка выступает станина. Это массивное основание, на котором крепится все остальное оборудование. Станина должна быть максимально прочной и жесткой, во время работы она должна выдерживать большие нагрузки не только в виде массивной заготовки, но и в виде вибрации и действия разнонаправленных сил при обработке деревянной заготовки.

Передняя бабка токарного станка представляет собой устройство, в котором устанавливается приводной вал. С одной стороны вала устанавливается устройство зажима заготовки – токарный самоцентрирующийся патрон, планшайба или устройство, на которое навинчивается или набивается заготовка из дерева. С другой стороны токарного вала крепится ведущая шестерня, шкив с одним или несколькими ручьями для ременной передачи. Токарный вал должен обеспечивать вращательное движение со скоростью до 3000 оборотов, для бытовых нужд этого достаточно. Поэтому токарный вал обычно устанавливается на подшипниках или втулках

Ось вала является основной осью токарного станка, и чем выше вал над станиной, тем больше диаметр заготовки можно обрабатывать.  Обработка деталей на станке осуществляется при помощи ручных резцов, а учитывая скорость вращения вала, неосторожное прикосновение к шкиву или ремням может повлечь травму, поэтому передний узел обязательно закрывается защитным экраном или кожухом. Жесткое крепление защиты к передней бабке обязательное условие безопасной работы

С противоположной стороны устанавливается задняя бабка. Это жесткий упор, с конусом-центром, который находится точно по оси токарного вала. Центр может двигаться вдоль оси для закрепления заготовки. Чтобы зафиксировать положение центра, нужно предусмотреть механизм его фиксации.

Во время работы на токарнике используются ручные резцы. Для того чтобы не держать их на весу между передней и задней бабкой устанавливается подручник – упор под резцы.

Для вращения рабочего вала устанавливается привод, это может быть электродвигатель с прямой или ременной передачей, а может быть и привод от мускульной силы. Кстати, первые токарные станки по дереву были именно с ручным приводом – по типу лучковой пилы, это потом, они были вытеснены ножным приводом.
