Печь с водяным контуром для отопления дома: особенности печного отопления + выбор оптимального варианта

Эксплуатация печи-камина с водяным контуром отопления

Для безаварийной работы отопительной системы необходимо также соблюдать правила эксплуатации:

1. Не использовать печь с незаполненным теплообменником: он быстро прогорит.
2. Во время работы печи не отключать теплообменник от системы отопления. Вода при нагреве расширяется, и повышенное давление может вызвать взрыв.
3. Не подавать холодную воду в разогретый теплообменник. Температурные деформации могут привести к его повреждению.
4. Для повышения эффективности отопительной системы можно использовать циркуляционный насос.
5. При необходимости в контуре печи с водяным отоплением использовать антифризы.
6. В самой нижней точке отопительной системы должен быть устроен кран для слива воды.

Чтобы отопительная система функционировала бесперебойно, соблюдайте правила эксплуатации

Камины для дач и загородных домов

В последнее время все большую популярность завоёвывают камины для дачи фото таких каминов представлены ниже. Не меньшей популярностью пользуются камины и у обитателей загородных домов и коттеджей. Камины относятся к многофункциональным отопительным устройствам – они обогревают помещение и в то же время играют роль украшения интерьера.

Классификация и разновидности каминов для дачи

Камины можно классифицировать по следующим характеристикам:

• по материалу изготовления – кирпичные или металлические (чугунные или стальные);
• по способу установки – островные (размещение в центре помещения), угловые (в углу для обогрева смежных комнат), встроенные в стену, пристенные, с возможностью вращения вокруг оси на 360°;
• по дизайну – классические, хай-тек, модерн, кантри;
• по используемому топливу – твердотопливные (дрова, торф, уголь, угольные брикеты, пеллеты), газовые и электрические;
• по конструкции топки – открытые и закрытые с дверцей на топке.

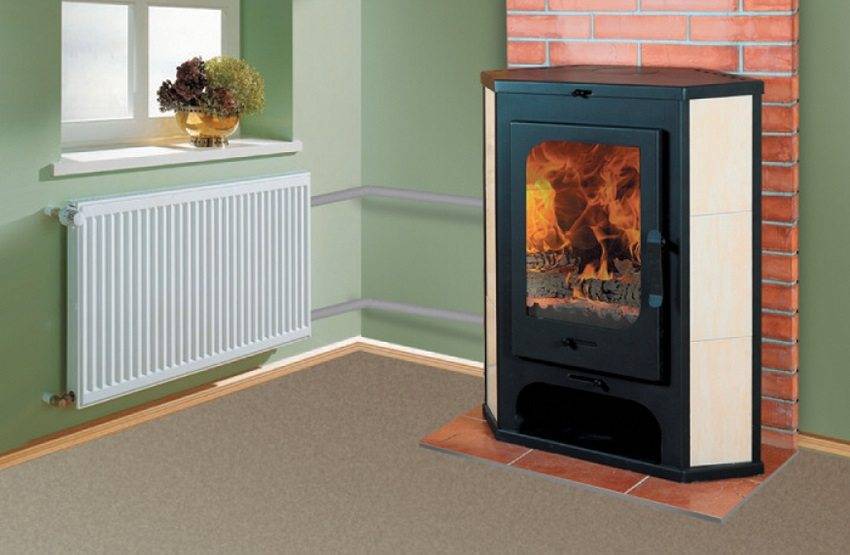

Отдельно стоит упомянуть такую модель, как печи-камины, которые объединяют в себе функции и камина, и печи. Об этих отопительных устройствах и пойдёт дальше речь.

https://youtube.com/watch?v=-nnCaipq3o4

Преимущества печей-каминов

Эти отопительные устройства имеют следующие преимущества:

1. Многофункциональность – выполняют функции камина и печи, а на некоторых моделях, имеющих дополнительно варочную поверхность и духовку, можно ещё, и готовить еду.
2. Наличие двух отдельных топок для камина и печи даёт возможность применять их совместно или по отдельности. Для быстрого прогревания помещения целесообразно использовать камин, а для долгого сохранения тепла – печь. После того как температура достигла оптимального уровня, можно оставить работающей только печь.
3. Наличие в некоторых моделях встроенного водяного контура, что позволяет подключиться к отопительным радиаторам и отапливать несколько помещений.
4. Использование системы «чистое горение» для оптимального использования энергии от сжигания топлива, что повышает КПД до 75–80%.
5. Использование в современных моделях пеллет (древесных гранул в прессованном виде) в качестве топлива. Гранулы в автоматическом режиме подаются в топку из специального контейнера – такая технология позволяет печи работать автономно и повышает её КПД дополнительно на 5–7%.
6. Использование системы конвекции позволяет эффективно и быстро прогревать помещение и увеличивает срок эксплуатации печи-камина.

Конструкция печей-каминов

Эти отопительные устройства изготавливают из металла (обычно из чугуна) или кирпича. Кирпичная печь-камин – это массивное и дорогостоящее сооружение, которое подходит для большого дома. Металлическая печь-камин намного меньше размером, и поэтому её целесообразно использовать для отопления дач, небольших загородных домов и коттеджей.

Топка у печи-камина высокая, топочное окно большое, а дверца из огнеупорного стекла занимает почти всю площадь фасада камина.

Для усиления отражения тепла боковые стенки топки немного развёрнуты в сторону топочного окна. Внутри топка может быть облицована жаростойкими пластинами. Топка изготовлена из чугуна или стали. Если в качестве материала выбрана сталь, то её обкладывают кирпичами из каолиновой или шамотной глины – это не даёт стали прогореть.

Как правило, металл топки покрыт тёмной термостойкой краской. Сами печи-камины окрашивают блестящей эмалью, которая может быть любого цвета.

Корпус может быть декорирован керамической плиткой или изразцами – эти элементы отделки также служат дополнительными накопителями тепла.

Воздушный теплообменник

В случае, когда первичным теплообменником служит топка (стальные буржуйки, печи длительного горения — ПДГ, печи на отработанном масле — ПОМ), можно принять следующие меры для повышения эффективности «сухой» теплоотдачи.

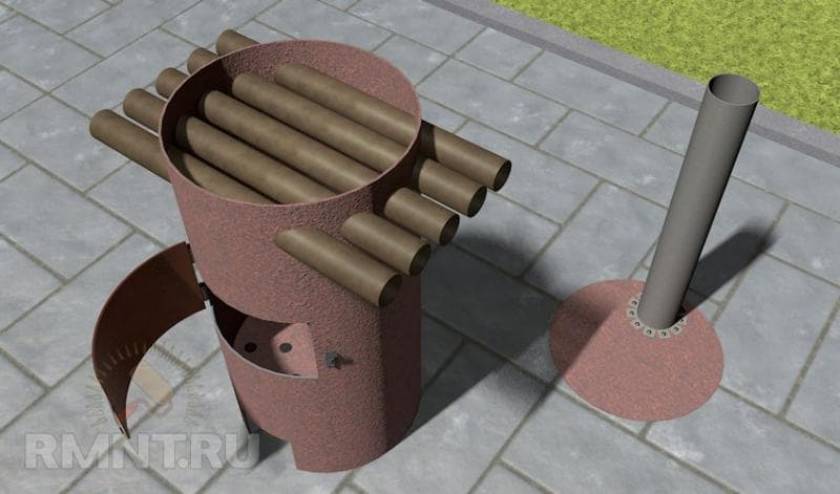

Сквозные вертикальные и горизонтальные прямые каналы (трубы)

Стальные трубы навариваются прямо на топку. Лучше устанавливать их вертикально — это улучшит проходимость воздуха. Подходит при наличии подручного материала — обрезков труб (форма сечения не имеет значения). Диаметр 50–200 мм. Оригинальным решением топки будет сварить стенки из равных отрезков трубы.

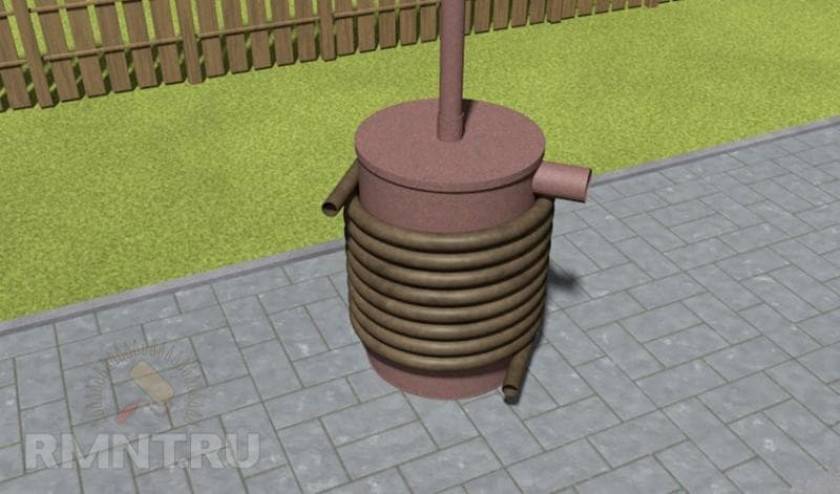

Изогнутые и закруглённые каналы

Идеальный вариант — «обернуть» в 1–2 витка всю топку. Для этого потребуется навык и время, но эффект будет гораздо выше, чем от простых прямых каналов. Чем больше разница уровней забора и выхода воздуха, тем лучше будет работать канал. Если вывести забор на улицу, эффект будет максимальным, т. к. при разогретой топке за счёт разницы температур возникнет тяга, которая обеспечит постоянный поток в «автоматическом» режиме.

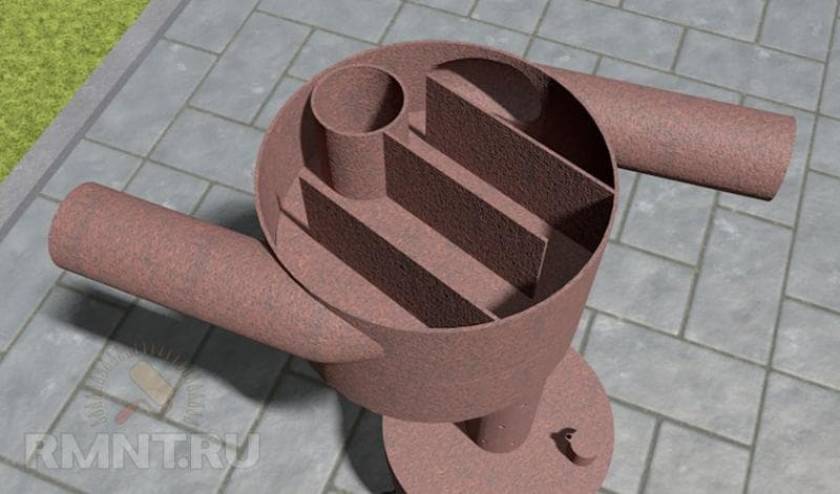

Лабиринты с переборками в ёмкости

Для реализации такого теплообменника нужно устроить на верхней стенке дополнительный стальной короб высотой около 100 мм и толстыми стенками. В этом коробе следует расположить стальные 5–8 мм переборки таким образом, чтобы получился «лабиринт». В начале и конце его должны располагаться входные отверстия под сечение воздуховода. Сверху «лабиринт» также накрывается крышкой. В этом варианте теплообменником служит пространство между стенкой топки и стенками короба. Такие теплообменники можно устроить и на боковых стенках стального реактора.

Сквозные каналы в реакторе, интегрированные в топку

Такие каналы закладываются в проект при создании печи, затем ввариваются в стенки. Они могут быть расположены рядом в верхней части топки. Диаметр от 50 мм.

В любом из видов ВТ используется явление конвекции*, однако в большинстве случаев из-за высокой температуры в реакторе естественного движения воздуха недостаточно и его нагнетают принудительно — вентиляторами. Этот способ ещё называют инжектирование.

* Конвекция — способ передачи тепла потоками или струями.

Инжектирование можно производить любым доступным способом — встраивая воздушный насос в канал или просто направляя его на теплообменник. «Сухие» теплообменники — самые простые и доступные устройства отопления.

Достоинства воздушных теплообменников:

1. Не требуется герметичность соединений.
2. Может работать без инжекторов.
3. Простота монтажа и доступность подручного материала.

Недостатки воздушных теплообменников (ТО):

Конструктивные особенности

Отопительная печь с водяным контуром имеет отличительную деталь в виде теплообменника. Его функции может выполнять змеевик или радиатор. В зависимости от мощности обогреваемого агрегата обеспечивается подача неограниченного количества горячей воды. Что касается формы и общих габаритов емкости, то такие показатели напрямую зависят от объема эксплуатируемой топочной камеры.

Значение теплообменника

Существуют модификации печек для обогрева дома и коттеджа, в которых теплообменники монтируются в топочное пространство. Такой способ обустройства конструкции небезопасен, поскольку существует риск протечки и взрыва используемого теплоносителя. Стоит отметить и уменьшение пространства в топочной камере.

Подробнее о печи с водяным котлом для отопления:

Правильный расчет размера и мощности

Человеку, не владеющему инженерно-теплотехническими знаниями, сложно произвести самостоятельный расчет масштабов и мощности отопительной установки с водяным разветвлением. Но приблизительная оценка таких параметров вполне допустима. Из практики известно, что для обогрева площади в 10 м2 со стандартной высотой потолков понадобится примерно 1-1,2 кВт мощности.

Если рассматривать обычную дровяную печку, то она за 1 час может выделить около 6 тысяч кКал, достаточных для отопления дома средних размеров. Уровень комфорта при монтаже водяной системы повышается вдвое. Далее стоит разобраться с мощностью самого теплообменника. Теплосъем с 1 м2 приравнивается примерно к 5-10 кВт. Исходя из такого показателя и определяется потребная мощность.

Нет необходимости с головой уходить в сложные и непонятные формулы. Воспользовавшись услугами квалифицированных специалистов, можно подобрать оптимальный теплообменник для отопительного агрегата частного дома, который в полной мере будет соответствовать общим параметрам здания и обогревательной системы.

Обзор материалов

При выборе конструкции теплообменника для оснащения загородной печки необходимо определиться, из какого материала он должен быть изготовлен.

Чугунные радиаторы отличаются долговечностью

Наиболее распространенные варианты:

Радиаторы из чугуна отличаются высокой устойчивостью по отношению к коррозийным процессам, однако они чрезмерно хрупкие. Деформации, появляющиеся в процессе разогрева и остывания, являются причиной появления трещин и преждевременного износа всей конструкции. Более того, чугунные регистры складываются из отдельно вылитых деталей, скрепленных между собой резьбовыми элементами. Этот фактор ведет к снижению надежности всей отопительной установки.
Большой эффективностью отличаются медные змеевики, ведь они характеризуются лучшей теплопроводностью. При этом следует понимать, что медь начинает плавиться при температурных значениях свыше +1083°C, тогда как в топочной среде эти значения могут достигать 1200°C (нештатные ситуации, которые следует учитывать). По этой причине печь на дровах с водяным контуром не рекомендуется оснащать теплообменниками из меди. Немаловажный фактор заключается и в том, что во время остывания контура появляется конденсат с незначительной примесью химических соединений, вызывающих коррозию меди.
Самой доступной, универсальной и легкой в обработке считается сталь. Для отопительных систем теплообменники обычно изготавливаются из жаропрочного материала, толщина которого начинается от 3 мм. Обязательно в процессе производства задействуются бесшовные трубы

Важно поддерживать правильный отопительный режим, при котором сводится к минимуму выработка конденсата. Не рекомендуется сливать со стального теплоносителя воду, так как может развиться внутренняя коррозия.
Печной радиатор из нержавеющей жаропрочной стали — отличный вариант для загородной отопительной системы

Однако он отличается высокой стоимостью.

В этом видео вы узнаете, как выбрать водяной контур:

Что мы обычно ждем от камина?

Когда мы – Вы, я или кто-либо другой – сидя у экрана компьютера, рисуя свой проект или просто размышляя на тему отопления дома, задумываемся о камине и отоплении дома (особенно если задумываемся о первом и втором одновременно), мы частенько забываем первичные ожидания от самого камина. Во-первых, мы забываем разницу открытого камина и камина с дверцей. А она существенная, если дверца обычная. Дело в том, что топки бывают «колосниковые» и «подовые». Про это я недавно написал отдельную статью «Современная дверца для камина с огнеупорным стеклом – важные особенности!».

Многие отлично знают, в чем все-таки прелесть открытых каминов. Но вряд ли многие люди могут различить важные особенности каминной топку (или любой камин с дверцей) и открытый камин. И уж, тем более, меньше людей смогут подобрать дверцу, за стеклом которой камин будет гореть с эффектом открытого камина – хорошую подовую дверцу. Подавляющее же большинство стальных каминов и любых каминов с дверцами – колосниковые. Это требуется для эффективности отопления. Горение в них совсем другое, эстетика сгорания дров в них никогда не сравнится с открытым камином или камином с хорошей подовой дверцей.

Во-вторых, вот мой личный опыт и опыт моих коллег. Чтобы не откладывать постоянно топку камина и вообще иметь возможность наслаждаться видом пламени, камин должен располагаться на самом видном месте гостиной. Так же он не занимать ключевое место – чтобы не мешался. Это, конечно же, очевидно, но когда возникает вопрос о водяном контуре, мы начинаем прокручивать многие варианты размещения для выгодного отопления дома. Зачастую, мы забываем о вышеназванной очевидности в угоду эффективности отопления.

Советы по обустройству системы

По своей сути подобные конструкции являются прародителями современных твердотопливных котлов. Но в отличие от них теплоотдача осуществляется не только посредством трубной разводки и системы радиаторов, но еще и от самой печи.

Плюс кирпичные печи с водяным отоплением своими руками смонтировать намного проще и дешевле, нежели установить твердотопливный котел.

Несколько слов о регистре

Металлический регистр можно без преувеличения считать сердцем всей отопительной системы. Данная конструкция устанавливается непосредственно в самой топке и отвечает за уровень нагрева теплоносителя.

Боковое расположение регистров.

Самым простым и доступным вариантом считается установка прямоугольного металлического бака непосредственно в топку. Делается такой бак из жаропрочной стали, толщиной от 3 мм и более, чаще всего из нержавейки.

Для обогрева дома в 200м² достаточно бака длинной 750 мм, шириной 500 мм и высотой 300 мм. Вывод делается сверху конструкции, обратка врезается в нижнюю часть бака.

Более функциональными считаются регистры, сваренные из нержавеющей трубы с толщиной стенки не менее 3 мм. Площадь нагрева в данном случае увеличивается в разы, отсюда и эффективность системы получается несоизмеримо выше.

Совет: на рынке сейчас не сложно найти чугунные регистры, по мнению большинства специалистов, они являются самым оптимальным вариантом. Во-первых, чугун мало подвержен коррозии, практически не прогорает и главное, данный материал считается самым лучшим аккумулятором тепла.

Регистры из нержавейки.

Во время монтажа следует обратить внимание на место расположения регистра. Чем больше будет контакт с огнем, тем выше производительность

Но вместе с тем, вне зависимости от конфигурации бака, между ним и стенками печи должен быть компенсационный зазор не менее 5 мм. В противном случае, во время нагрева металл начнет расширяться и стенки топки потрескаются.

Мембранный бак

Вмонтировать в топку регистр это только часть дела, не менее важно правильно обустроить трубную разводку. Любая отопительная система, построенная по такому принципу, должна быть оборудована расширительным или мембранным баком

Как правило, он устанавливается на трубе обратки, но это не принципиально, некоторые мастера предпочитают его монтировать в самой высокой точке системы.

Принцип работы мембранного бака.

В системе с естественной циркуляцией теплоносителя его функцию выполняет обычная металлическая емкость. Но сейчас, в большинстве случаев, хозяева предпочитают устанавливать циркуляционные насосы. В такую систему желательно монтировать настоящий мембранный бак.

Аппарат представляет собой герметичную металлическую емкость, в верхней части которой находится клапан. Через клапан нагнетается воздух, создавая избыточное давление в системе. При повышении температуры, пропорционально расширяется теплоноситель, выдавливая излишки в мембранный бак. В процессе остывания, воздух который давит на мембрану, компенсирует перепад давления в системе.

Некоторые моменты кладки печи

Как упоминалось ранее, кирпичные печи с водяным отоплением своими руками сложить можно, но если вы не уверены в своих силах все же лучше пригласить специалиста.

Хотя в любом случае, существуют общие правила, которые нарушать не желательно.

• Все кирпичные печи ложатся из полнотелого красного кирпича. Пустотелый кирпич не желательно использовать даже для облицовки. Дело в том, что пустотелые блоки являются теплоизолятором, а в данном случае это может только навредить.
• Если предполагается топить дровами, то топку можно сложить из обычного обожженного кирпича. Но если существует вероятность использования кокса или каменного угля высоких марок, например антрацита, то мы бы посоветовали сложить топку из специального шамотного кирпича, который идет на строительство доменных печей.
• Не нужно экономить на толщине стенок, помимо веса самой печи, сюда еще добавится нагрузка от регистров.
• И еще, любое каменное строение нуждается в надежном фундаменте, что касается печей, то здесь фундамент должен закладываться отдельно и ни в коем случае не контактировать с общим фундаментом дома, минимальное расстояние между ними должно составлять 50 – 100 мм.

Циркуляционный насос в системе.

На видео показаны некоторые тонкости монтажа системы.

В данном случае мы вели разговор об отоплении дома. Но не лишним будет заметить, что если в систему параллельно врезать металлическую емкость для воды, то она будет исполнять роль пассивного бойлера, в результате чего в доме еще появится горячая вода для бытовых нужд.

Преимущества и недостатки

Конструкции со встроенным теплообменником имеют массу преимуществ:

• Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
• Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
• Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
• Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.

Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.

Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.

Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:

Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы;
Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения;
Около печки температура будет всегда выше, чем в остальном помещении;
Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре.
При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств.
Нельзя разжигать печь без воды в контуре

Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников.
Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.

Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.

Особенности организации печного отопления с водяным контуром

Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.

По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).

Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.

Строительство печи: установка теплообменника

Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.

Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.

Теплообменник из листовой стали можно изготовить самостоятельно

Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.

Основные принципы устройства водяного отопления в доме от печи

Водяное отопление в частном доме от печи на дровах проектируется, в зависимости от теплотехнических и эксплуатационных характеристик отапливаемого здания.

Существует несколько решений систем обогрева, имеющих свои преимущества и недостатки:

• Самоциркулирующие системы – теплоноситель внутри труб двигается посредством естественной циркуляции. Система подходит для одноэтажных домов, требует строгого соблюдения уклонов и углов.Отопление с естественной циркуляцией в системе не требует существенных материальных затрат. Эффективность обогрева снижается по мере удаления от источника тепла. Про монтаж системы с естественной циркуляцией подробно написано здесь.

Схема с циркуляционным насосом – в принудительных системах допускается любая разводка отопления в доме. На эффективность обогрева не влияет количество этажей и удаленность от источника тепла.Недостаток – система энергозависима. При отключении электричества, циркуляция теплоносителя останавливается. Про монтаж системы с насосной циркуляцией теплоносителя подробно описано здесь.

При выборе правильной схемы системы отопления, внимание обращают на общую схему разводки: одно и двухтрубное решение:

• Однотрубная система отопления – подача и обратка теплоносителя поступает через одну трубу. Выполняется последовательное подключение батарей. После отдачи тепла в первом радиаторе, теплоноситель поступает во второй, оттуда в третий и т.д. Последняя батарея подключается к обратному трубопроводу отопления. Самотеком от дровяной печи однотрубную схему полноценно прогреть не получится, обязательно устанавливают циркуляционный насос.

Двухтрубная схема подключения печи – в этом случае подающий и обратный трубопроводы подходят к каждому радиатору. Преимущество схемы в более равномерном прогреве радиаторов по всей системе, отсутствие необходимости в установке циркуляционного оборудования.

При подключении печи соблюдают принцип расположения важных узлов системы отопления:

• Расширительный бак монтируют в наивысшую точку системы.

В самотечной системе трубы находятся под уклоном не менее 3°.

Уровень расположения печи над полом – 15 см.

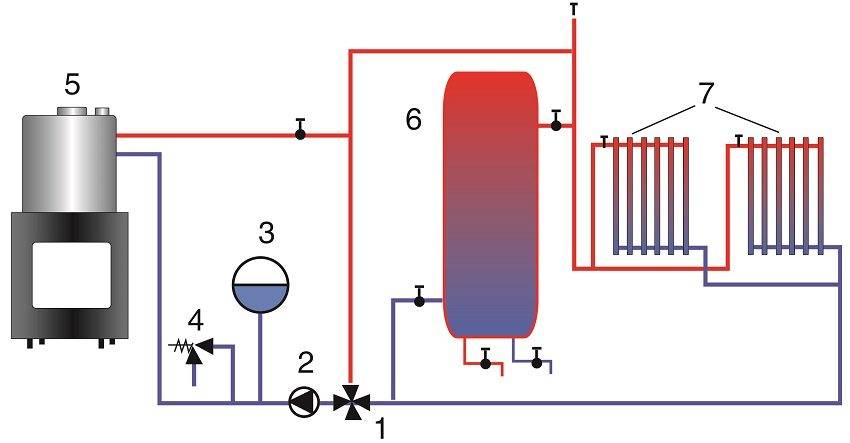

Отдельно проектируется система с внешним накопительным баком для теплоносителя. В инструкции к емкости, подключаемой к системе отопления, указывается номинальная мощность отопительного прибора, необходимая для полноценного нагрева. Точные вычисления делаются с помощью онлайн калькулятора или специалистом теплотехником.

Применение внешнего накопительного бака делает эксплуатацию печи максимально удобной. Тепло, получаемое во время пиковой теплоотдачи в процессе горения, аккумулируется в специальной емкости. После того как пламя в топочной камере погасло и теплообменник остыл, теплоноситель продолжает держать температуру, проходя через накопительный бак.

За и против обогрева дома – печь или котёл

Установка печи с водяным контуром в загородном доме целесообразна при условии обогрева небольшого здания с общей отапливаемой площадью не более 120 м². Для двухэтажных домов площадью 200 м² и выше, лучше приобрести твердотопливный котел.

Отзывы покупателей на самые современные печи показывают, что в моделях с 2012 года была существенно улучшена теплоотдача, при этом сохранились основные преимущества, недоступные для твердотопливных котлов:

• Возможность приготовления пищи.

Небольшой вес и простота подключения.

Печное отопление с водяным контуром в деревянном доме имеет еще один плюс – высокую безопасность эксплуатации. Топка печи герметичная, исключается случайное возгорание в процессе горения. Стоимость печи приблизительно на треть меньше, чем у аналогичных по параметрам котлов.

Сделать водяное отопление в доме своими руками не представляет сложности. Печь устанавливается на ножки. Для подключения системы отопления предусмотрены два отвода.

Все указанные преимущества относятся к заводской продукции. Самодельные печки, как правило, имеют меньший КПД, дымят при работе, быстро прогорают и не в состоянии поддерживать полноценный обогрев дома.

При обогреве небольших домов, печка с водяным контуром может составить серьезную конкуренцию твердотопливному котлу. Но, отапливать помещения свыше 200 м², эффективнее и экономичнее котельным оборудованием.

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

• Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.
• Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

Печь подключенная к водяному отоплению

• Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
• Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
• Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
• Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры

Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении. Подобные системы можно использовать только в холодное время года

Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.

Требования при монтаже

Толщина слоя воды в теплообменнике должна превышать 4 см, так как при меньшей толщине вода будет закипать.

Стенки змеевика должны быть не менее 5 мм, а в случае использования угля — еще толще. Несоблюдение толщины может привести к прогоранию стенок.

Процесс строительства печи

Теплообменник ни в коем случае не должен быть смонтирован вплотную к стене топки. Оставьте не менее 2 см. Это пространство необходимо при тепловом расширении змеевика.

Особое внимание необходимо уделить пожаробезопасности системы. Между печью и деревянными перегородками непременно должны оставаться воздушные прослойки, так как именно перегрев деревянных конструкций является первой причиной возгораний

Лучше всего выполнить облицовку кирпичом или другими огнеупорными материалами.

Печи с водяным контуром

В наши дни все более популярными становятся печи с водяным контуром. В действительности такая ситуация не способна вызывать удивления, так как техника в действительности обладает важными преимуществами.

Наличие водяного контура существенно повышает уровень эффективности отопительного прибора. Владельцы частных домов получают возможность не только обогреть собственное жилье, но и обеспечить себя горячей водой. Несмотря на высокую стоимость на оборудование, расходы полностью оправдывают себя

Будьте готовы обратить внимание на особенные технические параметры

Какими бывают печи с водяным контуром?

Вы можете выбрать чугунную модель, которая отличается идеальной прочностью и надежностью. К тому же тепло становится вечным спутником дома. Среди преимуществ можно отметить высокий уровень надежности и теплоотдачи. Благодаря разводке тепловой энергии по батареям, есть возможность отопить дальние от печи помещения на разных этажах, подключить теплые полы. К тому же эксплуатация обещает быть продолжительной. Изучите актуальный каталог для того, чтобы найти идеальный вариант для своего дома.

Можно ли установить регистр для отопления в существующую печь

Правильнее, конечно, строить печь вокруг изготовленного регистра. Но, если печь уже стоит, в нее все-таки можно встроить водяной контур. Правда, придется хорошо постараться — они имеют немалые размеры а еще должны каким-то образом держаться. Так что задача не из простых. Кроме того не стоит забывать, что придется еще делать два вывода — для подключения подающего и обратного трубопровода.

Оптимальный вариант — сделать водяную рубашку под форме печи (этот — для металлической с конфорками)

Место для расположения регистра найти тоже не очень просто. Очень нежелателен его прямой контакт с огнем, но должен находится в среде горячих газов. В этом случае можно надеяться на то, что прослужит теплообменник долго.

Принцип работы печного отопления с водяным контуром

Принцип работы отопительного контура прост – теплоноситель (в данном случае, вода) во время сгорания топлива нагревается, затем распространяется по трубам, отдавая при этом тепло окружающему пространству.

Схема подключения камина с водяным теплообменником в закрытую систему отопления с бойлером-накопителем: 1 – смесительный клапан; 2 – циркуляционный насос; 3 – расширительный бак; 4 – аварийный клапан; 5 – топка с теплообменником; 6 – бойлер-накопитель; 7 – радиаторы отопления

Прообраз современных твердотопливных котлов и печей на дровах длительного горения для дома знаком многим – это «шведка». В шведскую печь встроен металлический резервуар, который перед закладкой дров и растопкой наполняется холодной водой. И, хотя вода в процессе топки нагревается долго, так же долго она отдаёт тепло – спустя много времени после того, как пламя погаснет.

Постепенно ёмкость для воды была преобразована в теплообменник, в результате чего появилась возможность подключать систему магистралей для отопления дома и горячего водоснабжения.

Современные отопительные печи с варочной поверхностью или духовкой выглядят стильно и замечательно вписываются в любой интерьер
