Патрон для лампочки: принцип устройства, виды и правила подключения

Ремонт электрических патронов e27 и e14

Среди рассмотренных патронов типа E и G, последние не подлежат ремонту, проводится их полная замена. Возможность проведения ремонтных работ винтового патрона является его значительным преимуществом.

При наличии таких отклонений в работе светильника типа Е27 или Е14, как посторонний шум, тусклый свет, периодические моргания, частые отключения, возможна неисправность непосредственно патрона.

Для выявления неисправности следуйте по следующему алгоритму:

  • разомкните электрическую цепь путем переведения клавиши стационарного выключателя в положение «отключено», т.е. отключите осветительный прибор.
  • Дождитесь, пока конструкция остынет до температуры окружающей среды.
  • Открутите лампочку и извлеките цоколь
  • Проведите осмотр внутренней полости патрона на наличие следов горения или сколов.
  • В случае наличия почерневших следов извлеките патрон
  • Проверьте качество контактных соединений с токоведущими частями.
  • Проведите зачистку поверхностей контактов.
  • Проверьте положение контактных пластин. В лампах типа Е27 и Е14 плохое контактное соединение часто обусловлено загибом контактной пластины и, как следствие, плохим контактным соединением.
  • Проведите зачистку резьбового соединения и корпуса.
  • Соберите и установите патрон на место его эксплуатации.
  • Вкрутите цоколь лампы
  • Замкните электрическую сеть при помощи выключателя.

В случае если проблему не удалось решить, обратитесь за помощью к электрику.

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

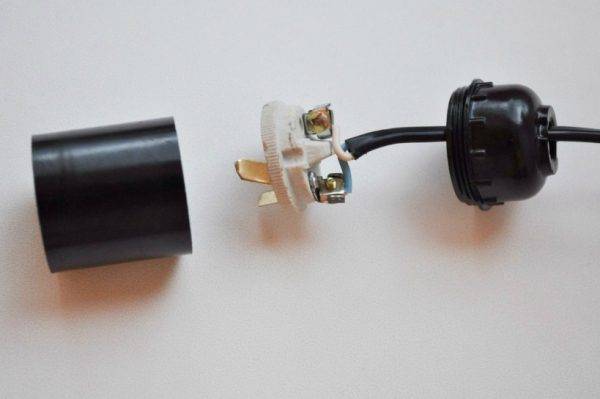

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.

Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Способы крепления электрических патронов в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходиться снимать. Для этого необходимо знать, как крепиться патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Не однократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Электрический патрон на три лампочки

Однажды мне пришло письмо от Владимира на почту. В нём находились фотографии нестандартного патрона Е27. Он предназначен для установки трех ламп. Когда он разбирал патрон, чтоб подключить провода, из него выпали контакты. Владимиру было сложно понять, куда их устанавливать. Я помог решить эту задачу. Я не имею такого патрона, поэтому обработал фотографию, которую выслал Владимир.

Контактирующие пластины имеют отверстия. К ним подсоединяются провода при помощи винтов с гайками М3. Если имеется паяльник, пластины можно спаять. Стрелкой красного цвета обозначена пластина, к которой следует подсоединять фазный провод. «Ноль» подключается к участку, обозначенному синей стрелкой. Пунктирная синяя линия показывает соединение контактов. Необязательно делать эту перемычку, потому что пластины будут соединяться через цоколь лампы. На фото показано зеленым. Но если не вкрутить правую лампу, на левую напряжение не поступит.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов – разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина – к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию – через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом.
Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона – обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Изделия характеризуются простым и быстрым подключением – зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Виды патронов

На данный момент все патроны разделяются на несколько видов: винтовые и штырьковые. Являются универсальными вариантами, которые могут подойти ко всем разновидностям ламп. Резьбовые применяются в частях ламп накаливания со светодиодными лентами.

Штырьковые

Штырьковые — модели, работающие в сети с переменным током в 220 вольт. Они обозначаются с помощью буквы G. Применяются там, где есть точечные светильники подвесных конструкций. Задействуются как в быту, так и в производстве с коммерцией. Самыми часто используемыми из них считаются модели с названием G4-G10, G9, GU10, G13 и GX53.

Первые созданы для галогеновых разновидностей, которые обладают малой мощностью. Вторые обладают петлеобразным плоским видом, который вставляется в пазы. Третий это полный аналог G10 со специальными утолщениями на окончаниях, которые вставляются в отверстия и закрепляются поворотным движением. G13 обладают поворотным механизмом, а GX53 — минимальной толщиной и причисляются к аналогу G10.

Штифтовые модели отличаются друг от друга материалом исполнения, размером вкладыша, видом крепежа, числом контактных деталей и промежутком между ними. Следует заметить, что по конструктивным особенностям есть торцевые с подвесными и стоечными моделями. Также могут иметь отличия контакты.

Обратите внимание! Как дополнение, можно отметить, что имеются фокусирующие виды цоколей, те модели, которые обладают утопленным и софитным контактом. Применяются для тех светильников, которые имеют светодиодные и газоразрядные части

Винтовые

Патроны, имеющие внутреннюю резьбу, подходят для соответствующих ламп, имеющих резьбу. Самыми популярными из них являются е14 и е27. При этом второй вариант это классика. Всего существует 8 разновидностей винтовых патронов. Корпус создается из пластика. Отличаются все разновидности друг от друга диаметром. Чем выше этот показатель, тем больше мощность с токовой нагрузкой.

Винтовой цоколь

Патроны из пластика

не обладают способностью выдерживать высокие температуры нагрева, хотя их производители постоянно и улучшают эти показатели. Но все же тягаться с керамикой они, конечно, не могут. Поэтому их чаще всего используют для ламп накаливания мощностью не более 60 Вт. Чаще всего пластиковые патроны являются разборным и состоит из двух частей — корпуса и нижней юбки, хотя могут быть и цельными. Контакты встроены внутри корпуса патрона и доступа к ним нет. Подключение данного патрона к проводам является очень простым и осуществляется через самозажимные клеммы по типу клемм WAGO. Часто недостатки вещей являются продолжением их достоинств и вытащить провода из них бывает довольно трудно. Для этого необходимо производить ими движения «вперед-назад», пока провода не освободятся от клемм. Если подключающие провода являются многожильными, то концы их лучше облудить, если же нет такой возможности, то делается максимально жесткая скрутка, которая не всегда гарантирует успех.

Назначение патрона


Виды электрических патронов

Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.

Патроны используются для любых типов ламп

Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится

Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3Подключение многожильных проводов без пайки и лужения. 4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.


5Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Способы крепления

В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 – M10.

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.

Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.

Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.

Назначение патрона


Виды электрических патронов

Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.

Патроны используются для любых типов ламп

Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится

Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.

Виды патронов

На данный момент все патроны разделяются на несколько видов: винтовые и штырьковые. Являются универсальными вариантами, которые могут подойти ко всем разновидностям ламп. Резьбовые применяются в частях ламп накаливания со светодиодными лентами.

Вам это будет интересно Особенности патронов для лампочек

Штырьковые

Штырьковые — модели, работающие в сети с переменным током в 220 вольт. Они обозначаются с помощью буквы G. Применяются там, где есть точечные светильники подвесных конструкций. Задействуются как в быту, так и в производстве с коммерцией. Самыми часто используемыми из них считаются модели с названием G4-G10, G9, GU10, G13 и GX53.

Первые созданы для галогеновых разновидностей, которые обладают малой мощностью. Вторые обладают петлеобразным плоским видом, который вставляется в пазы. Третий это полный аналог G10 со специальными утолщениями на окончаниях, которые вставляются в отверстия и закрепляются поворотным движением. G13 обладают поворотным механизмом, а GX53 — минимальной толщиной и причисляются к аналогу G10.

Штифтовые модели отличаются друг от друга материалом исполнения, размером вкладыша, видом крепежа, числом контактных деталей и промежутком между ними. Следует заметить, что по конструктивным особенностям есть торцевые с подвесными и стоечными моделями. Также могут иметь отличия контакты.

Обратите внимание! Как дополнение, можно отметить, что имеются фокусирующие виды цоколей, те модели, которые обладают утопленным и софитным контактом. Применяются для тех светильников, которые имеют светодиодные и газоразрядные части

Стандартный штырьковый цоколь

Винтовые

Патроны, имеющие внутреннюю резьбу, подходят для соответствующих ламп, имеющих резьбу. Самыми популярными из них являются е14 и е27. При этом второй вариант это классика. Всего существует 8 разновидностей винтовых патронов. Корпус создается из пластика. Отличаются все разновидности друг от друга диаметром. Чем выше этот показатель, тем больше мощность с токовой нагрузкой.

Винтовой цоколь

Маркировка фабричных изделий

Профессиональные электрики не довольствуются одним размером и беглым визуальным осмотром изделия, они внимательно читают маркировку, нанесенную нестираемыми чернилами или выбитую на видимой части патрона.

Обычно в маркировочную надпись входят технические характеристики или условия использования, которые имеют принципиальное значение при выборе источников света

Наиболее ответственные производители и маркировку наносят, и прилагают к продукции краткие руководства с перечислением важных характеристик.

Список параметров, которые можно обнаружить на патроне, не всегда полный.

Обычно отражены какие-либо из перечисленных характеристик:

  • тип, например, резьбовой, штифтовой;
  • размер;
  • температура;
  • ток нагрузки;
  • мощность;
  • напряжение;
  • товарный знак производителя;
  • уровень защиты;
  • наличие контакта для заземления.

Перед приобретением патронов изучите сайт производителя, где обычно размещена подробная техническая информация и схема с габаритами.

Кроме обзора технических характеристик и условий применения изделия, необходимо уточнить, как именно крепится патрон и какие отверстия/защелки предусмотрены для фиксации

При выборе также стоит учитывать, что керамика прочнее пластика и выдерживает более высокие температуры. Если стоимость изделия сомнительно низкая, есть вероятность, что это подделка.

Лучше подстраховаться и купить более дорогой, но качественный электропатрон зарекомендовавшей себя марки.

Способы крепления

В настоящее время практикуется несколько вариантов закрепления электрического патрона, которые отличаются как составными элементами, так и уровнем сложности самостоятельного выполнения.

За токоподводящие провода

Выполнять подвешивание одиночных патронов можно на токоподводящих проводах. При монтаже патрон нужно разобрать, освободить контактные зажимы и вынуть вкладыш, после чего провода вставляются в зажимы, а патрон собирается.

В обязательном порядке осуществляется дополнительная фиксация провода, что предотвратит перегиб или обрыв жилы. Зажим проводов производится при повороте нижней корпусной части патрона.

Крепление электрического патрона за токоподводящий провод

В процессе такого монтажа очень важно контролировать параметры глубины, а также правильность расположения провода между контактными зажимами

С безвинтовыми контактными зажимами

Особенностью такого крепления является накручивание на резьбу трубки донной части, после чего токопроводящие провода закладываются внутрь, и защелкивается корпус-цилиндр.

Конструкция с безвинтовым типом контактных зажимов отличается ремонтопригодностью, поэтому отремонтировать вышедший из строя патрон вполне возможно самостоятельно.

Устройство и принцип работы люминесцентной лампы описан в следующем материале.

Втулкой

Использовать подключение втулкой целесообразно при фиксации патрона в настольной лампе или настенном светильнике. Допускается применение металлических или пластиковых трубчатых втулок. Основным недостатком такого способа является риск деформации пластмассовой втулки в результате длительного нагрева.

При фиксации резисторной металлической втулки нужно помнить, что присоединительная патронная резьба не всегда нормирована, поэтому может потребоваться выполнение подгонки.

На трубке

На металлическую трубку могут навинчиваться добавочные гайки, посредством которых и производится фиксация арматуры осветительных приборов, элементов дизайна или плафонов.

Преимуществом такого способа является то, что вся нагрузка перераспределяется исключительно на металлическую трубку, а внутри пропускаются стандартные токопроводящие провода.

Подключение карболитового старого образца

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

цилиндрический корпус с резьбой

донышко

керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

E27

E14


Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Разборка лампового патрона

Для того чтобы аккуратно разделить оборудование на составные части, необходимо, во-первых, выкрутить верхний фрагмент прибора так, чтобы была видна его основа из керамики, которая, в свою очередь, соединена с контактами. Затем эту деталь нужно достать и отсоединить ото всех примыкающих к ней элементов

Очень важно понимать, как патрон для лампочек взаимодействует непосредственно с проводом. Подключение оборудования к стационарному выключателю обязательно должно сопровождаться соединением фазового кабеля с центральным контактом

После этого важно убедиться в том, надежно ли работает полученная система. Для этого требуется приложить источник света цоколем, чтобы понять, что полученный в результате сборки контакт подгибается на расстояние не менее 2 мм. Завершается сборка всего элемента накручиванием корпуса в виде цилиндра.

Далее следует более подробно остановиться на том, как правильно заменить вышедший из эксплуатации прибор.

Маркировка электрических патронов

Согласно ГОСТ Р МЭК 60238-99 существуют и выпускаются резьбовые патроны трех видов с разными диаметрами — Е14, Е27 и Е40. Их принцип действия одинаков, различаются лишь дизайн и размеры.

У каждого изделия имеется маркировка. На ней указываются характеристики. Например, Е14 можно ставить в местах с силой тока не выше 2А и мощности 450 Вт, Е27 рассчитаны на ток до 4 А и нагрузкой 880 Вт, а модели Е40 – до 16 А и 3500 Вт. Рабочее напряжение для всех устройств составляет 250 В.

Виды резьбовых патронов

Самый распространенный патрон электрический Е27. Есть три стандартных прибора с этой маркировкой:

  • Керамический. Имеет монолитный корпус, неразборный. Легко и быстро подключается, совместим практически со всеми точечными светильниками. Хрупкий, часто ломается.
  • Карболитовый. Разборный, состоит из трех деталей – корпус, вкладыш с контактами, юбка. Надежный, практически не вываливается контактная юбка, устойчив к перегрузкам. Имеет сложное подключение и требует доработок.
  • Пластиковый. Также разборный, но имеет две части – нижнюю юбку и корпус. Имеет надежный корпус, хорошее исполнение и быстрое подсоединение. Требует аккуратного подключения, чтобы не повредить пластиковые защелки.

Патроны G13

Применяются для люминесцентных и светодиодных ламп с диаметрами 26 мм и 38 мм (сейчас данный тип ламп с диаметром колбы 38 мм практически уже не применяется). Являются наиболее распространенными лампами, которые используются в большинстве светильников.

Патроны G5 и G13 могут быть как поворотными или накидными (неповоротными).

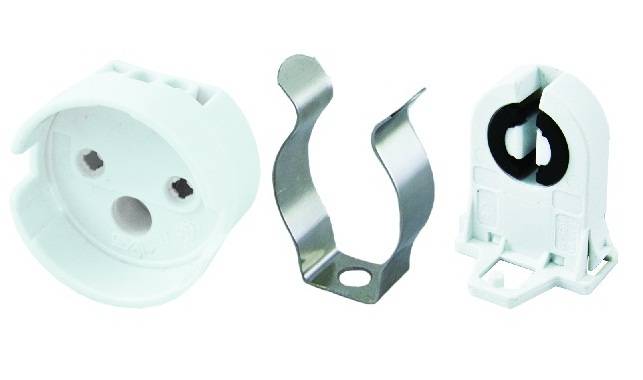

Поворотный и накидной патроны для люминесцентных ламп G5 и G13:

Рисунок 7. Патроны G13

Слева на рисунке изображен накидной патрон, который просто одевается на штырьки лампы, справа — поворотный патрон с держателем, при помощи которого патрон может крепиться на стену или светильник.

Люминесцентные лампы, используемые в электрических патронах G5 и G13, являются двухцокольными. Следовательно, на одну лампу требуется два патрона, которые должны располагаться друг от друга на расстоянии равном длине лампы.

Токоподводящие провода к электрическим патронам G5 и G13 вставляются в специальные отверстия с контактными зажимами, где и фиксируются. Лучше всего использовать жесткий одножильный провод, многожильные провода требуется облудить. В виду специфики зажигания люминесцентных ламп, которая требует использования либо стартера, либо электронного ПРА, используются также сдвоенные патроны со стартеродержателем.

Рисунок 8. Патрон со стартеродержателем
