Печь для бани на газу – как выбрать или сделать самостоятельно

Правила монтажа газовых печей

К процессу монтажа отопительных устройств, работающих на газу, нужно подходить максимально ответственно. От правильности установки зависит не только эффективность функционирования, но и безопасность людей, посещающих баню.

С газовыми печами должны работать опытные специалисты, имеющие богатую практику в этой сфере. Доверив установку газового котла профессионалу, все равно процесс монтажа следует контролировать

При проведении подобных работ нужно обратить внимание на следующие вещи:

  • расстояние от стены до печи должно быть не менее 50 мм. При этом все параллельные стенам котла поверхности изготавливаются из негорючих материалов или обшиваются таковыми;
  • огнеупорное основание котла должно выступать минимум на 100 мм от его краев;
  • высота разъема для горелки без накладки должна варьироваться в пределах от 470 до 550 мм, с накладкой — от 615 до 680 мм, ширина — от 350 до 450 мм и от 515 до 665 мм соответственно.

Особое внимание следует уделить дымоходу. Газовая печь подключается к дымоходному каналу трубами из нержавейки

При этом колена труб должны входить друг в друга не менее чем на полдиаметра.

Газовый котел устанавливается одновременно в парилке и предбаннике. Лицевая сторона с горелками должна размещаться в предбаннике. Это исключает возможность затухания огня из-за попадания воды. Котел с водой и каменка размещаются в парилке.

Обязательным условием эксплуатации газовой печи является наличие вытяжки и окон с форточками в предбаннике. Двери должны открываться наружу. Протяженность дымоходного канала обязана быть не меньше 5 метров.

Если дымоход сделан из разных материалов, например, к печи присоединены трубы из нержавейки, а далее канал выполнен из кирпича, то место соединения должно быть полностью герметичным. Это место в системе отопления должно подвергаться проверке как можно чаще.

Виды

Для обогрева помещения очень часто используют самодельные печи. Их можно построить как из кирпича, так и из металла. Оба материала используются одинаково часто и пользуются популярностью.

Из кирпича

Такие печи имеют один недостаток – это большой вес, поэтому для них необходимо обязательно заложить фундамент. Для кладки отопительной камеры используется огнеупорный кирпич, а для декора – красный обожженный кирпич. Раствор делается из глины и песка. Он отлично держит кирпич за счет использования глины и не распадается при высоких температурах. Цемент в постройке печи применять нельзя, потому что при нагревании он будет высыпаться.

Кладка кирпича происходит в определенном порядке. Кирпичная печь состоит из топки, чугунных или стальных колесных дисков, дымохода и змеевика для горячей воды.

Из металла

Для конструирования подобных печей подбирают такие виды металла, как чугун или сталь. Металлические конструкции занимают меньше места по сравнению с моделями из кирпича. Они имеют хорошие показатели теплоотдачи.

Современные печки сейчас имеют две камеры сгорания, при этом они очень мобильны. Одна предназначается для использования твердого топлива, а вторая – для горючего газа, который образуется в первом отделении.

Единственным недостатком железной печки является то, что ее поверхность имеет большую площадь и очень сильно нагревается. Поэтому необходимо быть очень осторожным, чтобы не получить ожогов. Такая установка называется газовой. При самостоятельном конструировании печи из железа обязательно нужно изучить саму конструкцию и проконсультироваться с опытными специалистами во избежание аварийных ситуаций.

Какие бывают газовые устройства?

Есть несколько видов газовых печек, они классифицируются по следующему принципу:

  • Какой тип горелки используется;
  • Из какого материала выполнен корпус;
  • Какое устройство вмонтировано для нагрева воды;
  • Параметры мощности.

В зависимости от этих критериев моделей газовых печей есть очень много, что усложняет задачу выбора. Поэтому, перед покупкой оборудования следует изучить все важные нюансы.

Печи из камня и кирпича

Печь для бани с газовой горелкой, которая выполнена из кирпича или камня является аналогом русской печки с топкой для поленьев. Планировка бани с газовыми печами никак не пострадает из-за того, в каком материале выполнен корпус устройства. Каменные или кирпичные конструкции вписываются в любой интерьер.

Единственный недостаток такого материала – это длительность разогрева. Камень лучше проводит тепло, чем кирпич, поэтому нагреваться будет быстрее. В моделях из кирпича и камня за дверкой топки находится каменка, которая нагревается за счет излучения энергии от сгораемого топлива.

Каменка находится над газовой горелкой. Газовая печь для бани с закрытой каменкой не требует дополнительного вентилируемого режима работы, в отличие от каменки открытого типа. Во многих моделях каменка открыта, поэтому если данный вопрос принципиален, стоит учитывать этот нюанс.

Печи из металла

Металлические печки стоят дешевле, чем кирпичные и каменные, и в монтаже они проще. Компактная конструкция металлического устройства позволяет устанавливать его даже в бани маленькой площади. Среди других преимуществ:

  • Быстрый нагрев, так как металлическая конструкция очень тонкая;
  • Возможность подбора печи нужной мощности, поэтому можно сэкономить на энергоресурсах.

Наличие именно металлической конструкции предполагает наличие обязательной теплоизоляции. Нужно сделать теплоизоляцию корпуса оборудования от напольного покрытия (например, кирпичной прослойкой), теплоизоляцию от стен и дымохода. Если этого не сделать, то велик шанс возникновения пожара.

Если баня планируется растапливаться время от времени, а не постоянно, то лучше выбирать металлическую конструкцию, ее минимальный вес составляет 45 кг, в то время как кирпичная или каменная конструкция весит от 750 кг.

Какую печь лучше выбрать для бани

Несомненно, что печь – это горячее сердце данного строения. Она одновременно является источником неповторимого банного климата и эстетического наслаждения.

В это с трудом верится, но всего лишь 15 лет назад одним из самых практичных и приемлемых вариантов корпуса банной печки считались два диска от трактора «Кировец», соединенные с помощью электросварки. Современный рынок позволяет вам выбрать массу вариантов на любой вкус и размер кошелька.

Фото: Выбор печей для бани на современном рынке очень большой

Прежде всего – высокий градус!

Каждый человек, который изучал вопрос: какую печь поставить в баню, знает, что главное – это внутренняя высокая температура. Без этого парная будет просто моечным отделением

Поэтому печку, благодаря которой создается данная температура, нужно выбирать с большим вниманием

Требования достаточно стандартны:

Выбирая печку, прежде всего нужно определиться, какой принцип ее работы для вас более приемлем. Их несколько.

Фото: Главное – это внутренняя высокая температура

Дровяные конструкции

Самой популярной является привычная, знакомая всем дровяная конструкция. И это неудивительно: любители с удовольствием попариться готовы закрывать глаза на мелкие недостатки процесса в угоду его натуральности, природности и даже некоей ритуальности.

Дровяной вариант может быть кирпичным или металлическим.

Фото: Дровяная печь

Кирпичная печь

Кирпичная будет дольше держать тепло. Кроме этого, важным плюсом является ее пожаробезопасность. Но кладка кирпича – это технологически сложный, трудоемкий процесс. Поэтому устройство кирпичной печи для бани придется, скорее всего, доверить профессионалам, которые хорошо знают все тонкости технологии, конструирования, монтажа. Материал также существенно увеличит ваши финансовые потери.

Фото: Кирпичная печь

Металлическая печь

Свои плюсы и минусы имеют металлические варианты.

Дровяные печки­-каменки самых разных конструкций и от различных производителей широко представлены на новосибирском рынке по вполне умеренным ценам.

Электрические варианты

Этот тип использует энергию электричества. Их устанавливают в помещениях без дымоотвода. Электрические изделия от отечественных и зарубежных производителей имеют максимальную мощность в 20 киловатт, а их монтаж сравнительно прост и безопасен.

Такие варианты характеризуются небольшими размерами, высокой мощностью, скоростью нагрева. Они экологичны, просты в эксплуатации (надежность обеспечивает автоматическая система регулирования и контроля работы), корпус из многослойной стали исключает возможность ожога.

Однако необходимо учитывать, что один кубометр объема помещения требует один киловатт электроэнергии, поэтому высокое энергопотребление – ключевой недостаток этого типа.

Газовые печи

Весьма просты в использовании, быстро нагревают воду, способны поддерживать заданную температуру в парилке. Однако к их существенным недостаткам можно отнести значительные габариты и высокое потребление газа. К тому же, если участок не подключен к газовым сетям, приобретение баллонов не только утомительно, но и затратно.

Сегодня выпускаются комбинированные газо­дровяные печи­-каменки, работающие как на газе, так и на дровах.

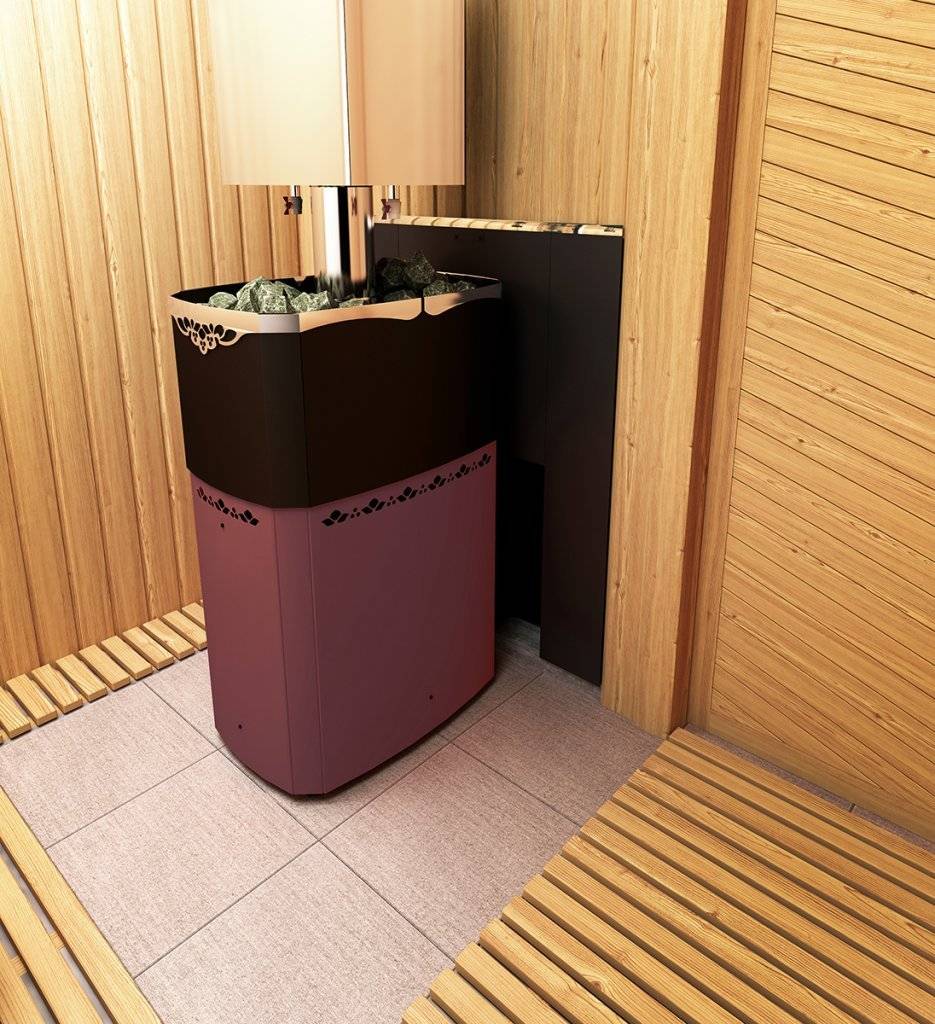

Фото: Газовая печь

Больше полезных и нужных статей для увлеченных дачников читайте на нашем сайте «Антонов Сад.ру» Ждем Вас!

Скачать лунный календарь 2020 года Бесплатно от Авторов «Антонова сада» Здесь.

Газовые печи из кирпича

Печи такой конструкции долго прогреваются, но зато хорошо держат тепло. Поэтому прогревать стоит начинать  рано.

Внешний вид мало чем отличается от самой обычной дровяной печи. Она прекрасно будет смотреться в бане, оформленной в традиционном стиле. Топочная дверца служит для доступа к каменке, которая находится внутри конструкции. Она нагревается от потоков теплого воздуха, которые поднимаются за счет сгорания газа.

Здесь непосредственно над горелкой располагается каменка, к которой предъявляются особые требования. Камни для нагрева располагаются в корыте, изготовленном из металла, которое имеет по всему периметру борта (это не допускает заливаемую воду к огню).

Металлические газовые печи

Газовая печь для бани своими руками из металла отличается относительно небольшой толщиной стенок корпуса и небольшим количеством камней в каменке. Такая модель быстро прогревается, но и остывает тоже быстро. Модели такого типа достаточно компактны, ими можно оборудовать баню практически любой площади.

Такая конструкция является дешевой по затратам. При наличии небольшого набора инструмента ее можно изготовить самому в кратчайшие сроки. Здесь мы опишем изготовление газовой печи, которая работает от газового баллона. Многие положительно отзываются о такой конструкции, имеющей очень простое устройство.

Принцип работы газовой печи

В отдельной камере, которая располагается перед горелкой,  происходит смешивание газа с кислородом. Воздух поступает в топку и обеспечивает нормальное горение. Для обеспечения подачи воздуха и возможности чистки горелки в нижней части печи монтируется дверца. Подача газа осуществляется через трубку.

Если для печи используется баллонный газ, к этому следует отнестись достаточно серьезно. Такой баллон следует размещать вне помещения бани. Некоторые устанавливают баллоны в земле, за несколько метров от бани.  Следует учитывать, что пропановая смесь является более эффективной для работы печи.

Нужные материалы

Материалы требуется заготовить заранее.

Это позволит не отрываться во время работы:

Многие пишут, что можно использовать любой старый баллон для газа для обеспечения работы печи.

  • Любой тормозной диск, главное, без трещин, он будет служить основанием для каменки.
  • Купить две газовые трубы с диаметром 50 мм (они обеспечат подвод газа и воздуха в камеру) и одну с диаметром 100 мм (из нее будет изготовлен дымоход).
  • Газовая горелка (лучше атмосферного типа).
  • Соединения для подключений.

Ни в коем случае не берите соединения, выполненные из силумина. Они дешевые, но при нагреве или небольшом ударе сразу лопаются. Следует покупать выполненные из меди или бронзы.

Монтаж печи

Для начала производим обрезку баллона при помощи болгарки и отрезного круга. Диаметр базы обрезки должен соответствовать радиусу тормозного диска, чтобы без проблем была возможность его закрепить. При крепеже лучше всего использовать сварку, после чего следует зачистить потеки металла при помощи болгарки и зачистного круга.

  • Для подачи воздуха в систему подготавливаем трубу радиусом 50 мм. Делаем в ней порядка 10 отверстий диаметром около 5 мм.
  • Проделываем отверстие чуть больше диаметра трубы в нижней части баллона. Производим монтаж трубы, чтобы целый конец входил на 20 см из баллона. Обвариваем стык.

Вырезаем дверцу

  • По такой системе производится крепление трубы для подачи газа.
  • Для подключения к газу устанавливаем переходник для монтажа газа. Стык обрабатываем герметиком.
  • Производим закрепление дымохода в верхней части трубы.
  • Вырезается отверстие для дверки. К вырезанному куску металла прикрепляются завесы и присоединяются к корпусу.

При монтаже печи крайне важно защитить стену от перегрева и возгорания. Для этого между печью и стеной монтируется полотно из керамзита

Такая изоляция делается в два слоя

В завершение следует применить и отражающий экран из нержавеющей стали. Возможно оборудование печи теплообменником косвенного нагрева

Такая изоляция делается в два слоя. В завершение следует применить и отражающий экран из нержавеющей стали. Возможно оборудование печи теплообменником косвенного нагрева.

Грамотно подобранные газовые печи для бани и качественно выполненные монтажные работы обеспечат вам комфортный и безопасный отдых.

Установка газового котла в бане своими руками

Перед подключением оборудования необходимо оформить соответствующие разрешения и согласовать проект в органах власти. Разработать в специализированной службе проект газоснабжения, после чего направить его и сопутствующие документы на согласование, например, в Горгаз. Потребуются бумаги от производителя: техпаспорт оборудования, инструкция, сертификат соответствия.

Работы с газовым оборудованием осуществляются специалистами в соответствии с принятыми правилами и нормами: СНиП 42-01-2002 и II-35-76, свод правил: СП-41-104-2000. В них дано подробное описание, как правильно выполнять данные работы, и что делать категорически запрещено. К примеру, диаметр дымохода подбирается в соответствии с мощностью устройства по специальным формулам.


Настенные газовые котлы для подогрева воды

Получив нужные разрешения можно приступать к работам: подвести газопровод и водоснабжение, облицевать стену противопожарным материалом, сделать отверстие для дымохода.

  • Промыть системы труб устройства.
  • Настенное оборудование прикрепить к планкам.
  • Сделать отверстия в стене, закрепить планки анкерами или саморезами.
  • Зафиксировать котел на крепёжных планках.
  • Присоединить к трубам краны, фильтры;
  • Присоединить краны на входе, выходе;
  • Установить сгоны;
  • Подключить отопительную систему;
  • Соединить сгон с отоплением;
  • Подключить водоснабжение;
  • Присоединить дымоход.

Для напольного оборудования выделяется отдельное помещение. Стены и пол покрывают специальными противопожарными материалами. Агрегат прикручивают к полу. Остальная схема подключения идентична настенному варианту.

Внутреннее устройство газовой печи

Стандартная газовая печь для бани имеет такое устройство: в корпусе вмонтирована газовая горелка, к которой герметично присоединен источник топлива. В зависимости от модели может быть еще бак для горячей воды, который можно приобрести и отдельно. Сверху корпуса – поддон для камней и отводящее устройство для продуктов сгорания.

Наиболее удачны для банной газовой печи – круглые булыжники с речного или морского дна. Именно они считаются наиболее закаленными для таких экстремальных условий, ведь благодаря газу разогреваться им придется быстро, а накаляться – до 200?С, после чего на них еще и будет литься вода для пара.

Также у всех газовых печей для бани в обязательном порядке имеется корпус, термостат и предохранитель, который автоматически прекратит подачу газа, если огонь внезапно потухнет. Собственно, как раз под камнями и будет находиться герметичная газокамера со сгораемым газом.

Где нужно устанавливать контейнер для камней

Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться.
Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.

Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог.
В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.

Камины с воздушным отоплением

Самыми простыми и традиционными являются камины Жарко, обогрев которыми помещений, производится с помощью прогретых воздушных масс, воздух поступает в зазоры находящиеся между топкой и корпусом агрегата, после чего он нагревается и поступает в помещение, равномерно распределяясь по нему. Данная линейка называется Air и такие каминные топки имеют ряд следующих особенностей:

  • Рама и дверь камина состоит из чугуна, в то время как основная часть корпуса – это котельная сталь, а как альтернативу шамотным кирпичам и плиткам, производитель применяет такую свою инновационную разработку как . Такая футеровка хорошо переносит регулярное воздействие высоких температур, практически не поглощает дым, копоть и сажу. Материал полностью сохраняет все свои характеристики, первоначальное состояние и внешний вид, даже после нескольких лет регулярной, интенсивной эксплуатации;
  • Все каминные топки Жарко из данной тематической линейки, имеют дверцу оборудованную стеклом, которое может располагаться как по центру (прямой экран), так и в форме буквы П или Г. Таким образом можно подобрать топочную камеру с любым углом обзора, ка с одной, так и сразу с двух, трёх сторон. Сама дверца в зависимости от модели, может открываться классически в сторону или вверх (гильотина);
  • Большой популярностью, особенно для больших помещений, пользуются топки, имеющие сквозное строение, они оборудуются топками и дверцами с двух сторон, таким образом, смотря на огонь, создаётся впечатление бесконечного туннеля;
  • В комплекте с каждым домашним очагом идёт вся необходимая документация, гарантия, руководство по сборке, установке и эксплуатации.

Комплектация печи

Печки для бани на газу имеют довольно простое строение:

  • в корпусе установлена горелка, к которой герметично присоединена газовая труба;
  • над горелкой расположен бак для воды, являющийся составной частью теплообменной и отопительной системы;
  • поверх корпуса установлен поддон для каменки. Стоит понимать, что показатели работоспособности газовой и дровяной печей значительно отличаются, поэтому для каменки нужно использовать булыжники с речного или морского дна. Благодаря сгоранию газа каменка может раскаляться до 200 градусов. Это вкупе с попаданием на нее воды может приводить к быстрому выходу каменки из строя. Речные и морские камни в отличие от других способны стойко переносить подобные воздействия;
  • кроме поддона для каменки поверх корпуса газовой печи имеется выход, к нему подсоединяется дымоход;
  • у газовых печей для бани с баком для воды и моделей, не имеющих этого элемента теплообменной системы, в конструкции присутствует предохранитель, который отвечает за автоматическое отключение подачи газа при затухании огня.

Изучив конструкцию устройства, можно понять, что газовая печь для бани своими руками — это реальность. Ее можно собрать самостоятельно. Исключением является горелки, которые требуется приобрести у проверенного производителя.

Преимущества и недостатки

К основным достоинствам печей для бань, работающих от газа, относятся следующие:

  • высокий экономический эффект – каждая заявленная производителем характеристика проявится во время монтажных работ и в последующем эксплуатационном периоде. Оборудование такого типа отлично подходит для бань, площадь которых не более пятнадцати квадратных метров. Чтобы печь работала качественно, придется выложить не менее двух сотен килограмм камней. Как только парилка прогреется до нужной температуры, газ разрешается отключать. Тепло, исходящее от каменки, будет поддерживать комфортный режим в течение четырех часов;
  • хорошие функциональные возможности – газовую печь можно использовать для нагрева воды и парной. С этой целью в оборудовании имеется специальная емкость, нагреваемая продуктами сгорания топлива, уходящими через дымоходную трубу;
  • высокий показатель эффективности – общая характеристика для печей любой мощности – эффективный расход газа. Считается, что на каждые 0.4 квадрата площади необходимо 250 ккал тепловой энергии. Если печка растоплена полностью, потребление энергии значительно понижается, потому что разогретые камни хорошо хранят тепло продолжительное время;
  • быстрота прогрева – газовые печи быстро повышают температурный режим в парилке, скоростной режим прогревания зависит от погодных условий. Летом для прогрева требуется от трех до четырех часов, зимой это время значительно увеличивается.

Газовая печь для бани имеет высокий экономический эффект

В качестве недостатков можно отметить следующее:

  • для монтажа газовой печи обязательным условием является устройство газобалонной станции или прокладка централизованной подачи газового топлива;
  • установку оборудования выполняют в соответствии с существующими требованиями;
  • газ представляет собой вид топлива, требующий безопасного применения.

Устройство газовой печи

Сказанное выше уже, как бы, намекало на то, что газовая печь мало чем отличается от дровяной. И действительно: при желании можно переделать имеющуюся дровяную печку, поставив в него газовую горелку.

К сведению! Имеются ограничения, например, лучше ставить микрофакельную горелку, чтобы металл не выгорал, надо следить за тем, чтобы пламя не касалось стенок и верха.

Внутренняя каменка тоже может стать источником проблем – проточная или закрытая, она не рассчитана на температуру факела в 1600 градусов.

Имейте в виду! Даже в случае, когда газ целиком сгорает в воздухе, проблемы остаются. Ведь все тепло уходит вверх, а нижняя часть не греется. Поэтому парилка нагревается неравномерно, а значит, и дольше.

Кстати, размеры топливного отсека в изначально газовой печи будут все-таки меньше, чем в дровяной, но это и понятно – дрова объемны, поэтому на них выделялось дополнительное пространство в топке. А газу столько места не надо. Ему нужен только воздух.

ВАЖНО! А вот это действительно существенный момент: для полного сгорания газу нужен приток свежего, насыщенного кислородом воздуха. Потому что любое горение – это окисление, взаимодействие с кислородом

Если же его будет мало, сгорание будет неполным, а продукты неполного опасны для человека!

Чтобы лучше понять этот вопрос, давайте рассмотрим устройство главной детали газовой печи для сауны:

На сегодняшний день горелки бывают двух видов:

  • атмосферные;
  • с наддувом.

Атмосферные

Дешевая разновидность газовой горелки, потому что устроена достаточно просто. Она представляет собой трубку или трубки, через которые под давлением поступает тот или иной природный газ. Перед тем как сгореть, он должен смешаться с воздухом, а воздух в этом типе горелок подводится единственно с помощью тяги. И если нет грамотно проведенной вентиляции, то лучше не экспериментировать с такими горелками.

Ну, а если вы уверены в том, что вентиляция у вас хорошая, тяга будет работать исправно, то атмосферная горелка будет хороша – она бесшумная, от электричества не зависит.

Правда, она зависит от движения воздуха в самом помещении – это вносит изменения в пропорции смешивающихся газа и воздуха. Результат – неравномерный нагрев. Да и КПД страдает – много тепла уходит в трубу в буквальном смысле. К тому же и сгорание газа часто бывает неполным.

Наддувные

Второй тип существенно отличается от первого по конструкции. Смысл же отличий в том, что чтобы сделать тягу равномерной. Для этого нужен вентилятор, а значит – и электричество.

Как и в атмосферной, в наддувной горелке газ должен сначала смешаться с воздухом. Вентилятор регулируется так, чтобы соотношение было оптимальным. Когда это достигнуто, исчезает зависимость от движения воздуха в парилке, а с ней и неравномерность при образовании смеси и ее сгорании.

Сразу стоит упомянуть достоинства и недостатки дутьевых или вентиляторых (да, это тоже варианты, которые конструктивно представляют собой одно и то же). Понятно, что зависимость от электричества к достоинствам отнести трудно.

ВАЖНО! Если у кого-то проблемы с электричеством, то вентилятор газовой печи лучше обезопасить аварийным источником питания. Второй, менее важный недостаток – это шум

Третий – стоимость, в 2-3 раза превышающая стоимость атмосферной горелки. Что касается последнего, то тут стоит прикинуть, как быстро окупится выбор, ведь у горелки с наддувом есть и большое преимущество: она в два раза (!) экономичнее атмосферной

Второй, менее важный недостаток – это шум. Третий – стоимость, в 2-3 раза превышающая стоимость атмосферной горелки. Что касается последнего, то тут стоит прикинуть, как быстро окупится выбор, ведь у горелки с наддувом есть и большое преимущество: она в два раза (!) экономичнее атмосферной.

Кроме того, наддувные горелки нормально устанавливаются в дровяные печи. Но тут решать хозяину, потому что перевод дровяной печи на газ может существенно сократить сроки ее эксплуатации за счет выгорания металла.

Из преимуществ стоит упомянуть еще одно: возможность настройки мощности.

Работают наддувные горелки и от магистрального газа, и от сжиженного. При этом переход с одного вида на другой осуществляется довольно просто.

Видео

Для лучшего представления о предмете посмотрите видеоролик, в котором наглядно демонстрируется работа наддувной горелки, установленной в металлическую банную печь.

Как видите, не все так просто с газовой печкой, как рассказывают продавцы. Поэтому стоит сравнить достоинства всех существующих видов печей.

Как выбрать лучшую газовую для сауны?

Если вы решили установить газовую печь в свою сауну, то нужно выбрать наиболее подходящую систему по мощности, а также разобраться, какая горелка поможет значительно сэкономить. Для начала следует вычислить необходимую именно в вашем случае мощность системы, чтобы определить какую модель выбрать.

Расчет мощности с примером

Всего существует три вида мощности:

  • Минимальная
  • Максимальная
  • Номинальная

Первые две определяют уровень мощности, при которых горелка будет функционировать нормально. Номинальная же определяет, сколько выделяет топка тепла при длительном сроке работы.

Все эти значения мощностей указаны в паспорте печки. Для того чтобы вычислить какая модель подходит именно в вашем случае, существует удобная формула, по которой это можно рассчитать. Для этого совершаются поочередно следующие операции:

  1. Вычисляется объем помещения, посредством умножения его ширины на длину и перемножения полученной площади на высоту, которую имеет стена;
  2. Измеряется площадь тех поверхностей, которые лишены теплоизоляции: окон и напольное плитки, и умножив её на 1,2 и полученное значение прибавляем к подсчитанному ранее объему помещения;
  3. Если входная дверь в парилку изготовлена из стекла, то к полученной цифре прибавляем дополнительно 1.5 кубических метра.

После сложения всех значений, вы получите определенную цифру – она и является той номинальной мощностью, которой должна обладать печка, приобретаемая вами.

Для того чтобы понять, как производить вычисления, разберем ситуацию с парилкой, с размерами помещения 5 на 4 метра и высотой 2 метра, стеклянной дверью, без окон и с плиткой на полу:

5*4*2 + 5*4*1.2 + 1.5 = 65,5

В предложенном случае номинальная мощность печи должна быть 65,5 кВт.

Другие критерии выбора

Если вы хотите выбрать наиболее экономную топку, то исходите из того, что каждые 10 кВт сжигают 1 кубический метр природного газа.

Многие хотят, чтобы их система выдерживала воду, попадающую внутрь, поэтому выбирают конструкции с механическими, а не электрическими деталями, это одна из причин большой популярности отечественных экземпляров.

Другие же покупатели выбирают системы имеющие большой бак или изготовленные из экзотических материалов.

Некоторые модели имеют нестандартный дымоход, который обязательно должен находится в системе, поэтому его труба должна совпадать с диаметром трубы в печке.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

  • Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
  • Задняя стенка полностью заваривается, на фасаде монтируется дверца.
  • Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
  • При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
  • Внизу бака приваривают кран с вентилем.

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

  • Отрезают часть трубы длиной примерно 0,8 м.
  • Зачищают отрезные края.
  • Снизу приваривают днище — круг такого же диаметра, что и сама труба.
  • Вырезают внизу проём поддува.
  • Монтируют колосники. Они располагаются несколько выше отверстия поддува.
  • Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Небольшое заключение

В заключении хотелось бы напомнить о том, что к выбору, необходимо подходить со всей ответственностью. Стоит хорошо продумать все нюансы еще стадии строительства бани. Если нет навыка, необходимо привлечь грамотных специалистов и прослушать их советы.

Изготовление котла из металлических листов:

Процесс изготовления котла из трубы:

Источники

  • https://parilochka.com/pechi-dlya-sauny/gazovye.html
  • https://SdelatBanyu.ru/pechi-i-dymokhody/gazovaya-pech.html
  • https://sovet-ingenera.com/gaz/equip/gazovyy-kotel-dlya-sauny.html
  • https://bouw.ru/article/gazovye-kotly-dlya-bani-i-sauny
  • https://sovet-ingenera.com/otoplenie/pechi/pech-dlya-bani-na-gazu.html
  • https://vsadu.ru/post/kotel-dlya-bani-kakoj-luchshe-kriterii-vybora-foto.html
  • https://laminatepol.ru/29550-kotlov-v-banyu.html
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
