Печь для бани своими руками (кирпичная и металлическая): установка, чертежи, пошаговые инструкции и прочее + видео

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

площадь помещения — от нее зависят габариты устройства;
наличие желаемых функций — нагрев воздуха, воды;
присутствие каменки открытого или закрытого типа;
теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

сварочный аппарат;
болгарка с отрезным диском по железу;
емкость для замешивания раствора;
печной молоток-кирка;
мастерок;
правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
На дренаж ставится опалубка из дерева, заливается бетонной смесью.
После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

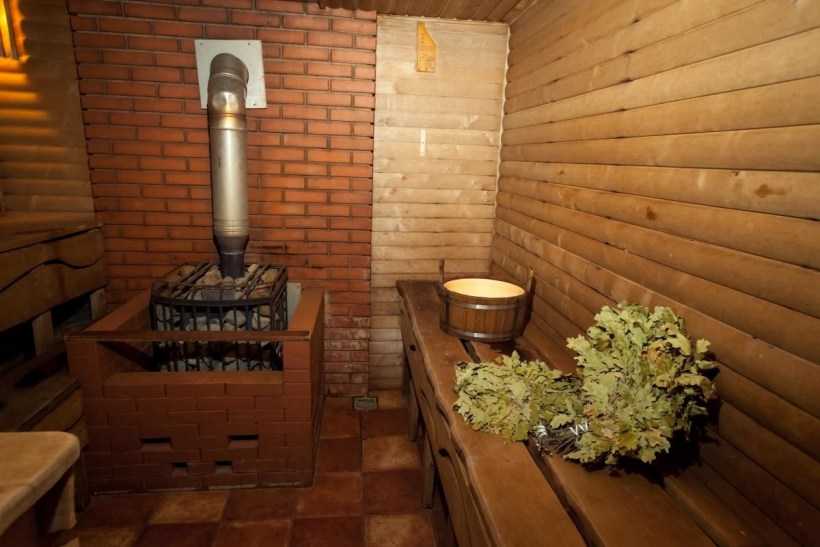

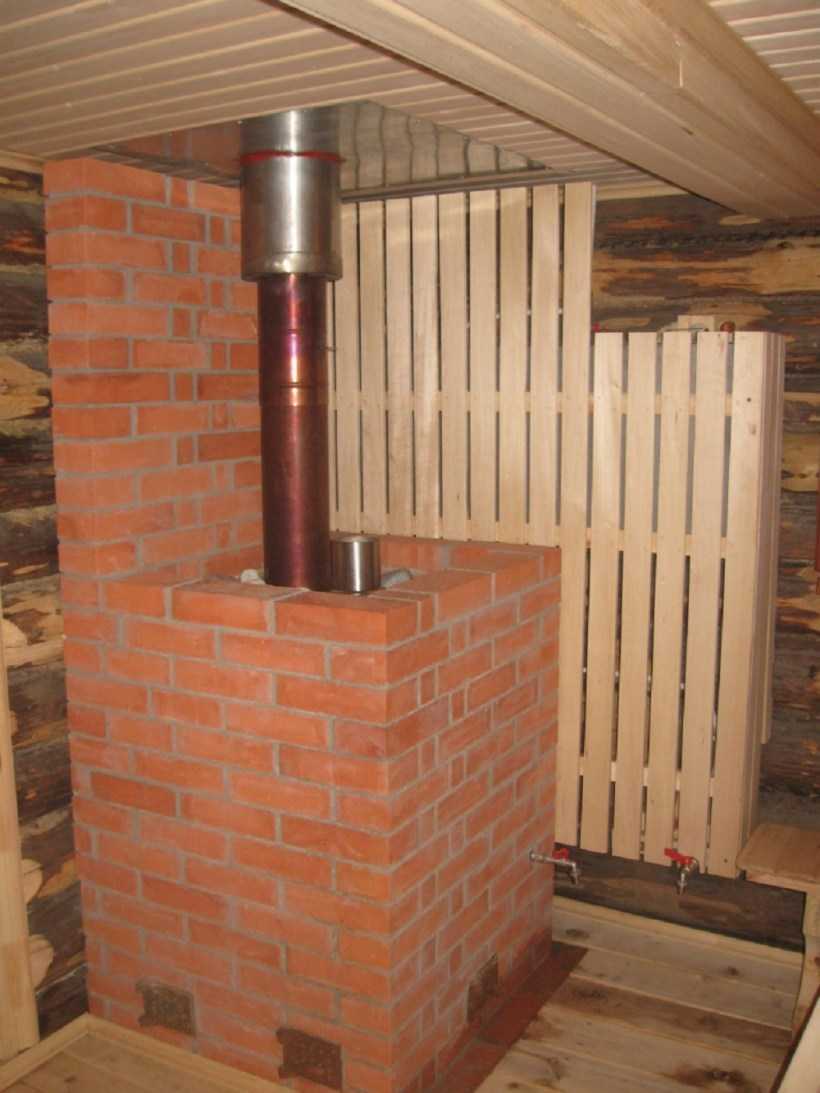

Обкладка кирпичом

Для более равномерного распространения тепла по бане, можно обнести печь кирпичом. Хорошо это сделать и в целях безопасности: нагретый кирпич оставляет меньший ожог, чем раскаленная сталь. Обложенная кирпичом печка более красиво смотрится, можно подобрать цвет кирпича в соответствии с интерьером всего помещения.

Для обкладки купите специальный кирпич, он должен быть полнотелым и огнеупорным. В раствор цемента добавьте шамотную глину в небольшом количестве; также подойдет клей для керамогранитных изделий.

Стена, возводимая вокруг печи, довольно простая. Она выкладывается в полкирпича в обычном (шахматном) порядке. Можно перед укладкой замочить каждый кирпич в воде, что позволит увеличить сцепление раствора с поверхностью камня.

Выложив кладку, дайте ей как следует высохнуть. На это уйдет не меньше суток. Затем удалите лишний раствор, выступивший на швах, и ваша печка готова!

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
Внутри приваривают уголки для размещения колосника.
Закрывают задние стенки каменки и зольника.
Для дымохода делают отверстие и приваривают трубу.
Внутри приваривают патрубок.
Патрубок приваривают к дымоходу.
Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

труба диаметром 70 см толщиной 5-8 мм;
листовой металл 5-8 мм и 2 мм толщиной;
трубы диаметром 7 см;
электроды;
сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

много элементов, которые увеличивают время изготовления;
агрегат получается больших размеров;
очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

труба для дымохода и основы
лист металла;
пруты;
колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

2 трубы разного диаметра квадратного сечения;
уголки из металла;
колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

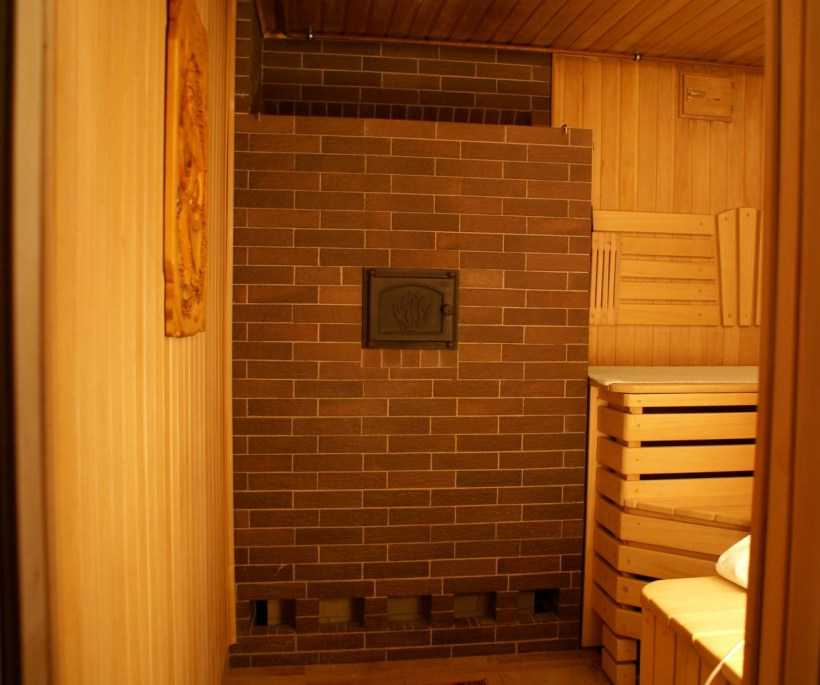

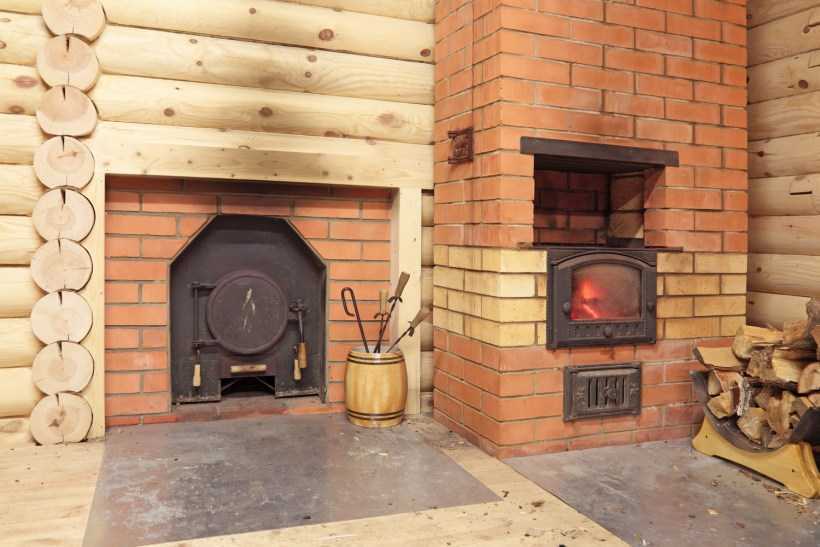

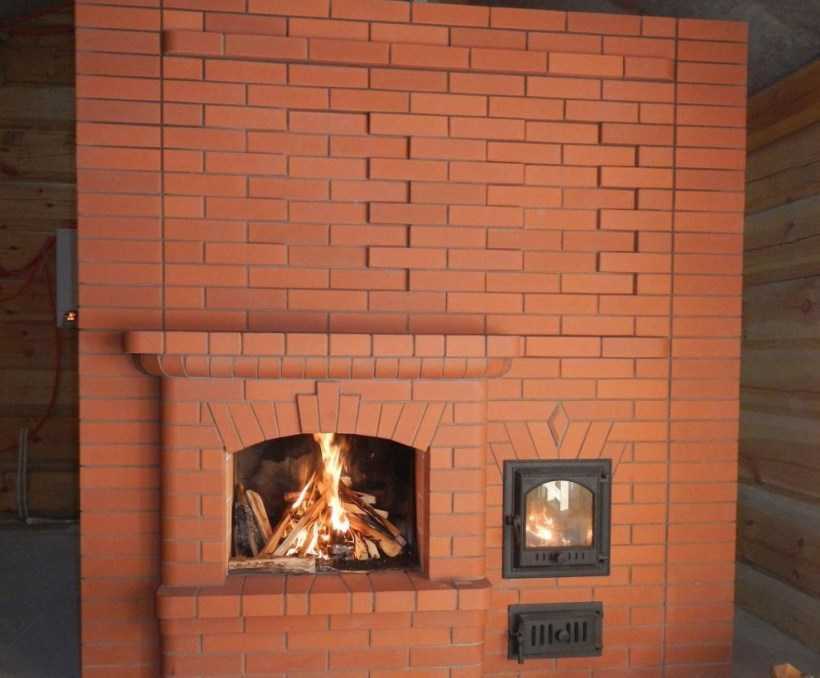

Преимущества кирпичной печки

В отличие от большинства печей, подобную модель легко можно построить самостоятельно. Кирпичная кладка – это один из наиболее легких вариантов работы для мастера.

Кроме того, к преимуществам печи каменки для бани из кирпича следует отнести:

Красивый внешний дизайн. Кладка отлично сочетается с деревянным интерьером бани.
Хорошее сохранение тепла в парилке, особенно, при применении огнеупорного кирпича.
Экологическая безопасность. При нагревании не происходит выброса ядовитых паров, а пар абсолютно безопасен для человека.
Кирпич устойчив к действию повышенной влажности.
Большое количество моделей, отличающихся по форме, размерам и типу конструкции.
Кирпич может выступать в качестве основы, на которую в дальнейшем можно крепить плитку или другой декоративный материал.

Для строительства кирпичной печи в баню всегда можно найти готовые проекты с пошаговыми инструкциями.

Отделка печи в бане – выбор материала для декоративной облицовки

Построенная по всем правилам русская баня всегда является предметом гордости для ее владельца. После посещения парилки и здоровье улучшается, и проблемы отходят на второй план – это место, где можно замечательно отдохнуть

«Сердцем» банной постройки считается печка, облицовка которой имеет немаловажное значение

Печь в бане

Основным помещением в банном строении является парилка, где во время принятия процедур должна быть высокая температура. Не менее важен и пар. Чтобы парная функционировала в нужном режиме, добиться необходимых параметров поможет печь – главный элемент всей бани.

При строительстве или покупке нагревательного агрегата необходимо обращать внимание на соответствие его функционала ряду требований:

быстрый прогрев комнаты;
устойчивость печной конструкции к высоким температурам;
наличие возможности работать в течение длительного периода;
красивый внешний вид.

Немаловажное значение для полноценного функционирования печи в дальнейшем имеет качество материалов, используемых для ее изготовления

Облицовка банных печей

Нагревательный агрегат, установленный в банной постройке, должен не только обеспечивать нужный температурный режим, но и иметь красивый вид. Одним из наилучших решений в этом случае заслуженно считается облицовка печки в бане.

При отделке печной конструкции чаще всего используют:

У каждого из вышеперечисленных материалов имеются свои качественные характеристики.

Использование плитки для отделки печей

Плитка относится к популярному виду материалов, которыми выполняется отделка печи в бане, по причине доступной цены и простоте укладки.

При облицовке печной конструкции применять можно следующие ее разновидности:

Плитка клинкерная. Для ее производства используют глину, добавляя в нее энергетические плавители, шамот и разнообразные красители.
Плитка «Майолика». Данные керамические изделия изготавливают из обожженной глины и покрывают глазурью. Готовая продукция обладает ярким и насыщенным цветом, что хорошо видно на фото. На такую плитку при желании наносят орнаменты и рисунки.
Плитка «Терракота». По компонентам, применяемым в процессе производства, у нее много общего с «Майоликой». Но подобная облицовка для банной печи не покрыта глазурью. Основное достоинство «Терракота» – высокая прочность. Изделие выпускается округлой формы.
Плитка мраморная. Печь с такой отделкой выглядит презентабельно, создавая в помещении обстановку уюта и комфорта. Эти мраморные изделия характеризуется прочностью и долговечностью. У данного вида плитки нет недостатков.

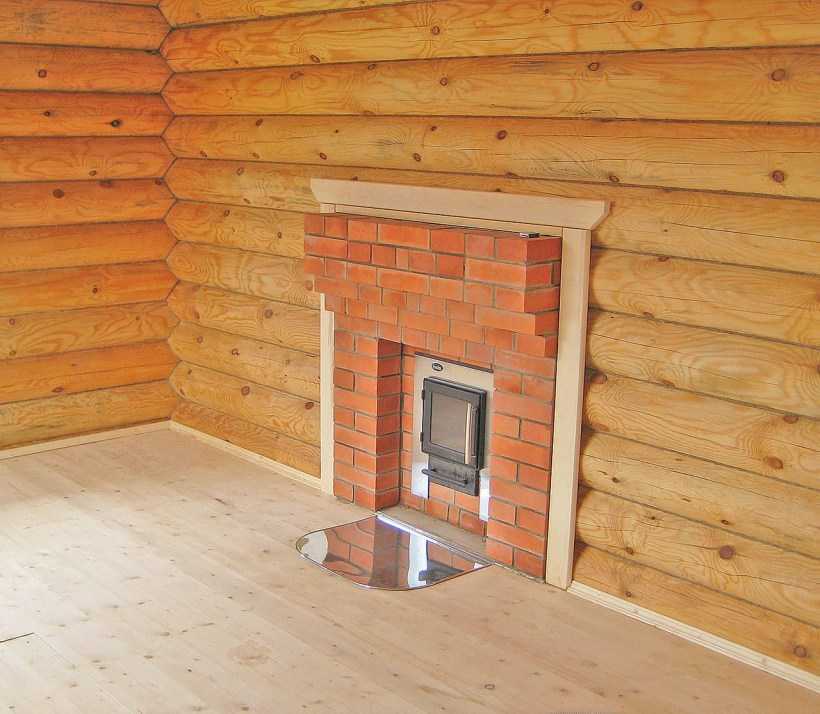

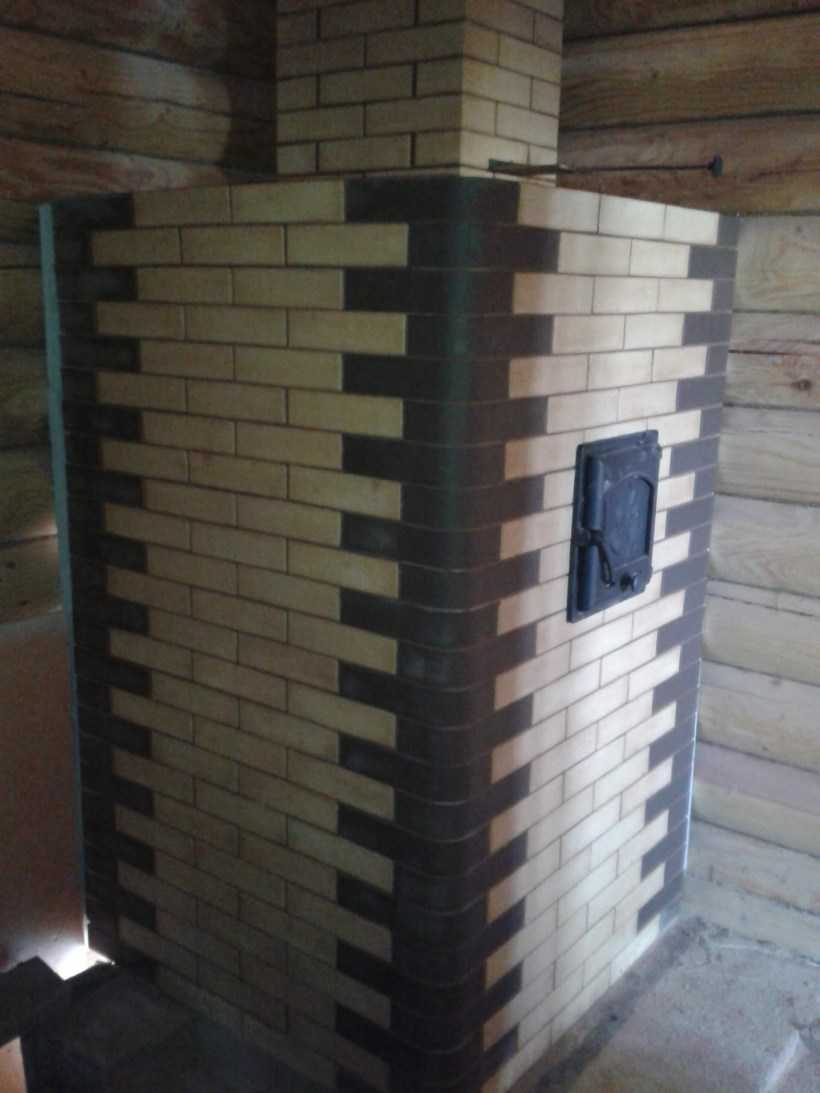

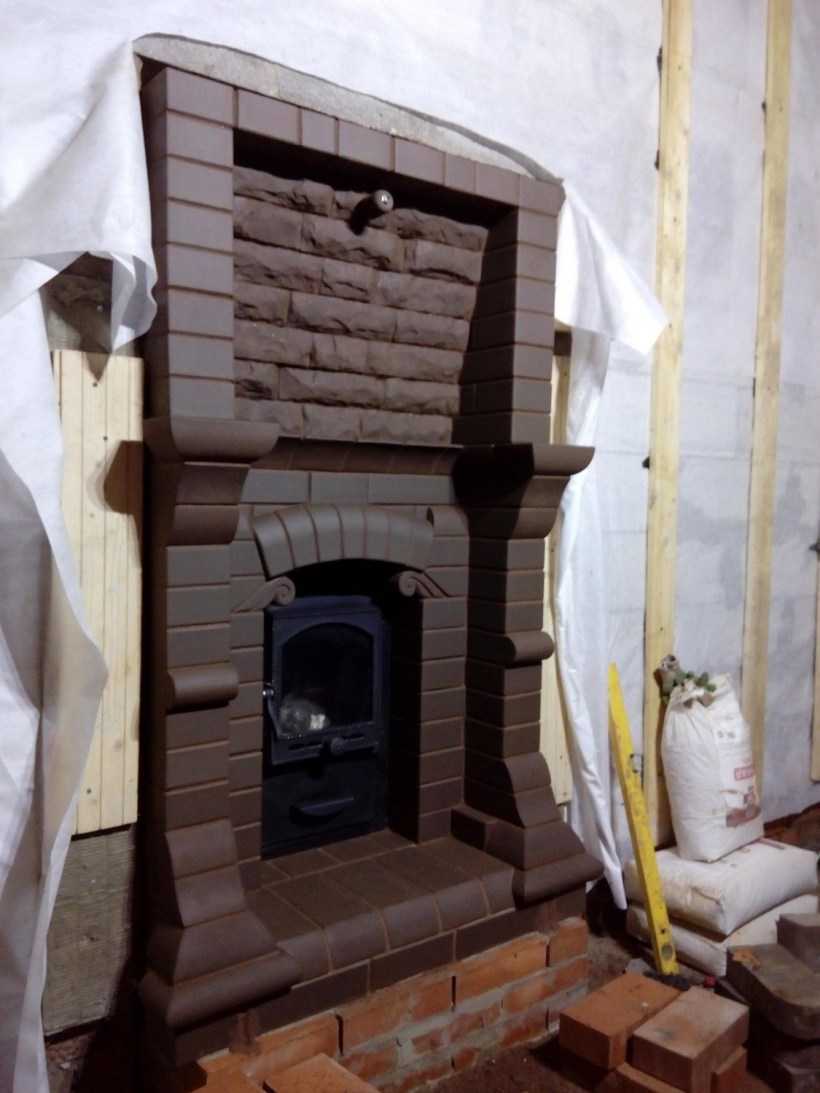

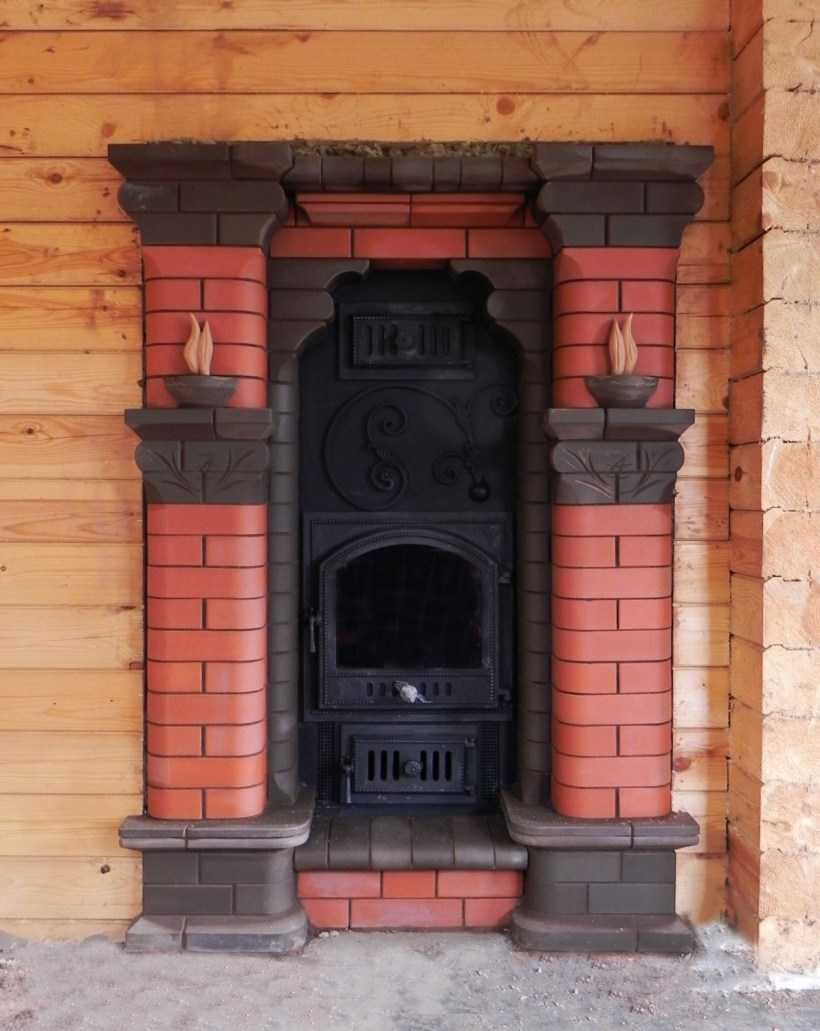

Отделка печи кирпичом

Такой вариант оформления нагревательного агрегата является не только экономным, но и простым в реализации.

Отделка печи в бане кирпичом имеет преимущества, среди которых:

быстрый нагрев до нужной температуры и сохранение его длительное время;
печная конструкция не разрушается под действием пара и воздействием влаги.

Камень в оформлении банных печей

Когда выполняется отделка печи в бане декоративным камнем (искусственным или натуральным), интерьер помещения приобретает благородный и эстетичный вид. Если в банной постройке нагревательный агрегат облицован таким материалом, она относится к строениям экстра-класса.

Применение стального футляра

При использовании данного вида отделки на поверхность печи помещают металлический каркас и закрывают его стальными щитами. Благодаря стальному футляру обеспечивается сохранение тепла и одновременно оптимальный уровень прогрева помещения. Но у данного вида облицовки имеется значительный недостаток – при нагреве печи материал также начинает раскаляться и прикосновение человека к нему чревато получением серьезных ожогов.

Оштукатуривание стенок печной конструкции

Если выбирается наиболее недорогой и простой вариант, чем отделать печь в бане, то использование штукатурки станет оптимальным решением.

Работу выполняют в два этапа:

Стенки печки штукатурят для удаления пыли и грязи.
Второй раз штукатурку применяют с целью выравнивания поверхностей, нивелирования сколов и вмятин.

После завершения работы печную конструкцию желательно побелить известью.

Изразцы для облицовки

Старинным способом облицовки является укладка изразцов. Такая отделка портала банной печи и ее поверхностей придает конструкции необычный и довольно оригинальный внешний вид. В результате облицовки изразцами печка в помещении становится отдельным элементом интерьера.

Выполнить данную надежную и прочную отделку может исключительно мастер. В итоге печная конструкция обладает более высокой степенью теплоотдачи по сравнению с применением других отделочных материалов.

Чем топить

Банная печь может быть только дровяной. Именно древесина позволяет прогреть парную по правильной схеме, то есть сначала стены, затем воздух. Уголь горит несколько иначе: сначала быстро прогорают входящие в его состав лёгкие фракции, затем наступает фаза длительного горения углерода с пониженной теплоотдачей. Такой режим горения идеален для отопительной печи, но в парной он вызовет образование тяжёлого пара.

Дрова следует хранить под навесом

Желаемого эффекта дают не только настоящие поленья, но и пеллеты, спрессованные из опилок или соломы. Размер гранул варьируется в широких пределах: диаметр может составлять от 30 до 70 мм. В продаже можно найти и пеллеты, ориентированные на применение именно в банях, но это топливо пока является довольно дорогим.

Пеллеты для растопки

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.

Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.

Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
Оснащение зольника и топки дверцами.
Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
Оборудование бака краном.

Основные требования к печам для русской бани

Прорабатывая чертёж печи для бани, следует помнить, что к подобным конструкциям предъявляются следующие требования:

высокая тепловая мощность, позволяющая обеспечить прогрев воздуха у потолка до 95-100°С, у пола – до 45°С. Численные значения данного параметра зависят от площади строения и материала, из которого изготовлены стены;
небольшие габариты. Печь для русской бани должна занимать минимум места;
нагрев достаточного количества воды. В среднем для одного человека требуется не менее 15 л;
возможность аккумуляции тепла на протяжении длительного времени;
безопасность. В процессе работы отопительной конструкции внутрь бани не должен проникать дым и газ.

Чтобы микроклимат был подходящим, печь должна отвечать определённым требованиям

Оснащение шибером

Ещё один способ бороться с повышенной тягой, из-за которой дрова прогорают слишком быстро и не полностью — установка шибера на дымоход.

Шибер — это клапан, который перекрывает дымоходный вытяжной канал и перекрывает тягу:

В закрытом положении тяги практически нет — воздух почти не засасывается через поддувальную и топочную дверцы.
В полностью открытом положении шибера тяга максимальная — это режим растопки.
Частично задвинув заслонку, можно уменьшить тягу, чтобы дрова не пылали, а тлели. Так на одной закладке можно париться дольше, чем обычно.

В заводских печах длительного горения шибер делают поворотным. В условиях дачи легче сделать его сдвижным. Для этого лист всего лишь нужно вырезать по размеру, а в дымоходе сделать щель. Вытягивать такую заслонку можно за язычок.

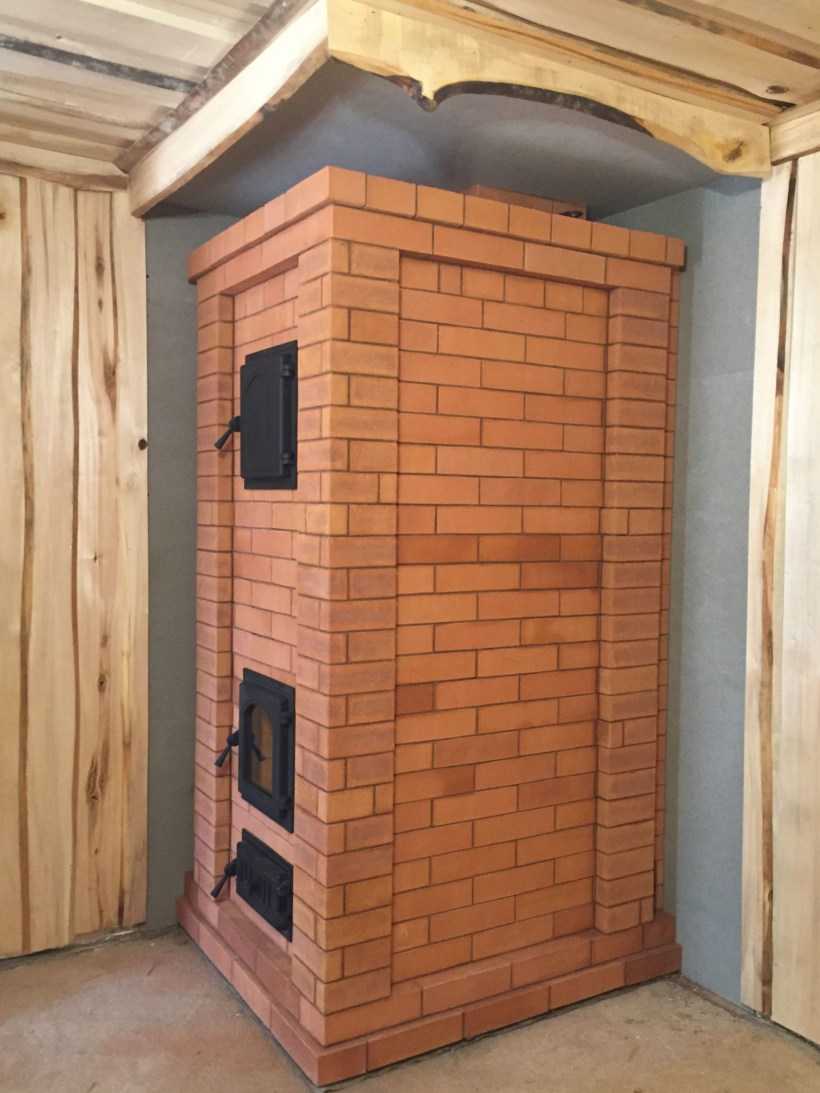

Схема печи для бани из кирпича

Из сказанного выше уже вытекало, что принципиальных схем кирпичной печи несколько:

прямоточная;
с дымооборотом;
колпаковая.

Однако каждая допускает множество вариантов реализации. Другими словами, приведенные схемы наглядно демонстрируют характерное, но не исчерпывают возможное.

Устройство печи для бани: прямоточная

Обычно в кирпичной печи реализации прямоточной конструкции сопутствует закрытая проточная каменка. В этом случае нет причин опасаться того, что печные газы не успеют достаточно охладиться перед уходом — прохождение их через массу каменной закладки достаточно эффективно отбирает тепло.

Кстати, на схеме видно, что в конструкции печи для бани используется два вида кирпича: красный огнеупорный и шамотный — они показаны красным и желтым цветом

Обратите внимание и на то, что между ними остается промежуток — это существенный момент

Преимуществом прямоточной можно считать ее простоту, в том числе — простоту обслуживания. Камни, конечно, с первого раза вряд ли удастся уложить идеально, но со временем вы найдете оптимальное их количество и расположение.

Конструкции банных печей с дымооборотом

Назначение дымооборота вам уже известно, а вот связанные с ним сложности — еще нет. В печи вообще все построено на компромиссах. И данная система — не исключение. Начнем с того, что горизонтальные каналы куда лучше вертикальных как в вопросе распределения тепла, так и долговечности печи — нет большой разницы температур по вертикали, печь не трескается. Но при таком расположении имеется другая проблема: зарастание стенок сажей. Вертикальные зарастают медленнее, а здесь чистить нужно раз в неделю, иначе и тяга уменьшается, и КПД падает. Поэтому вертикальные каналы оказались предпочтительнее.

Количество оборотов может варьироваться от 1 до 12, но практика показала, что оптимальное количество оборотов не превышает 4. Что касается их сечения, то оно не должно быть слишком маленьким и слишком большим. В первом случае больше зацепок для сажи, во втором — неэффективный забор тепла.

На заметку! Каналы изнутри должны быть максимально гладкими, их специально зачищают для этого от остатков раствора. При укладке наиболее ровная геометрия должна быть обращена внутрь. Причина — любая шероховатость является зацепкой для сажи.

Устройство печи в бане: колпаковая

Конструкция печи для бани может и не содержать каналов. Мы уже показывали вам устройство простейшей колпаковой печи. Теперь чуть подробнее.

Принцип ее прост: над топкой нужно соорудить что-то вроде перевернутого стакана, а выход в дымоход сделать рядом с его нижним краем. Это довольно чистая конструкция, которая мало страдает от сажи. Газы движутся как хотят — нагретые поднимаются к дну стакана, передавая ему тепло, при этом они охлаждаются и стремятся вниз, им на смену приходят новые порции из топки.

Важно! Такую печь очень легко растопить даже после большого перерыва в работе.

Однако есть у нее и недостатки:

хорошо прогревается верхняя часть печи, а для хорошего прогрева парной надо, чтобы тепло шло снизу. Это лечится системой из двух колпаков.
для правильной топки нужен навык — в перегретой печи газы перестают поступать под колпак, им проще сразу ускользнуть в трубу. Лечится тонкой регулировкой поступающего в топку воздуха.

Вывод! Без опыта можно свести на нет все достоинства колпаковой печки.

С баком или змеевиком

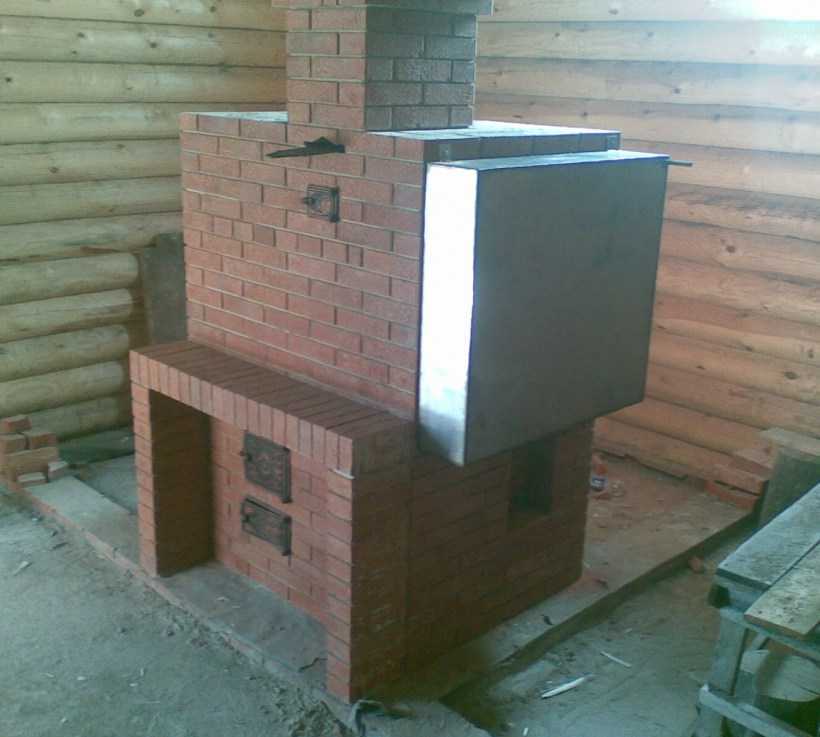

В статье, посвященной кирпичной печке с закрытой каменкой, мы рассказали о том, как правильно располагать водяной бак в устройстве печи в бане, чтобы вода не нагревалась слишком рано, не кипела, увеличивая влажность тяжелым паром, и баком было удобно пользоваться в условиях ручного наполнения.

Здесь просто отметим, что змеевик внутри печки представляется нам более оптимальным, нежели прилегающий бак с водой. Достаточно соблюсти углы наклона труб и вода в системе будет курсировать только за счет гравитации и тепловой конвекции.

Помимо змеевика внутрь кирпичной печи можно поставить регистр любой другой формы. Местом расположения может быть и топка, и каменка, и даже печная труба.

Расчёты, схемы, чертежи

Некоторые мастера предпочитают строить банную печь «на глазок», аргументируя это простотой и нетребовательностью сооружения. Но от того, насколько правильно будет она спроектирована, зависит тепловой режим и качество пара (при желании в бане всегда можно поставить парогенератор). Например, при избыточной мощности воздух в парной нагреется очень быстро, но камни будут длительное время оставаться холодными. Если же производительности отопительного прибора будет недостаточно, то он постоянно будет перетапливаться, что быстро выведет его из строя.

Расчёт параметров банной печи ведут исходя из фактической кубатуры помещения. Чтобы определить объём парной умножают три величины — её длину, высоту и ширину. После этого вносят коррективы, связанные с особенностями конкретного строения. Так, для бань с голым срубом полученное значение надо увеличить в 1.5 раза, а на каждый неизолированный квадратный метр поверхности (окна, двери и т. д.) к объёму помещения добавляют 1.2 м3. Например, фактический объём необшитого строения размером 2х2х3 м с окном (1х1 м9 и стеклянной дверью (1х2 м( принимают равным V= 2х2х3х1.5+1.2+2.4=21.6 м3.

Опытные печники рассчитывают мощность печи исходя из того, что на каждый кубический метр фактического объёма парной потребуется 1 кВт энергии. Так, в нашем случае подойдёт 20-кВт отопительный прибор. Для расчёта размеров его топки полученную мощность умножают на 2. Например, в рассмотренном выше примере потребуется топочная часть объёмом 40 литров. Что же касается линейных размеров, то высота камеры сжигания должна составлять не более 2/3, а глубина — не менее 2,5 от её ширины.
