Как сделать печь из металла своими руками

Чертежи и схемы

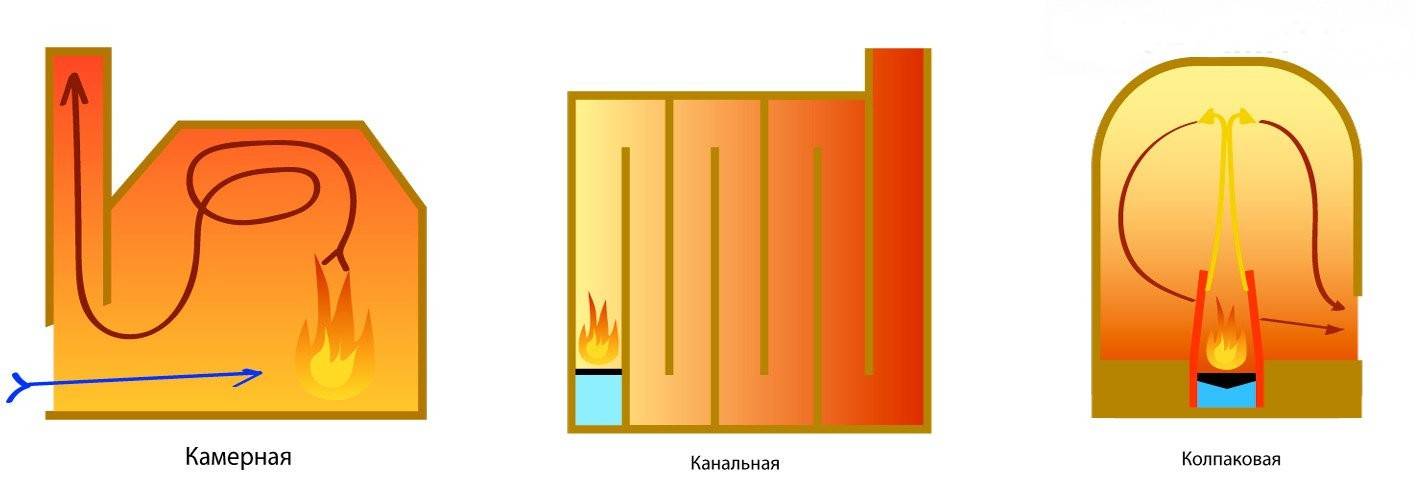

Здесь и ниже по тексту приводится несколько полных схем и чертежей металлических печей трех видов конструкций:

• Камерной
• Канальной
• Длительного горения

Все они используют для топки дрова и довольно легко воспроизводимы даже в условиях гаражной мастерской. При использовании этих чертежей стоит помнить, что не все размеры на них можно произвольно менять. Это касается прежде всего диаметра дымохода, внутренних сечений дымоотводных каналов, отступа внутреннего «зеркала» от стенок, просвета в задвижке шибера. Если неграмотно к этому подойти, то в лучшем случае такая печь не сможет нормально топиться, а в худшем — станет угрозой для здоровья и даже жизни людей в отапливаемом ею помещении.

Как своими руками изготовить чугунную печь из старой ванны?

После выполнения подготовительных работ доставьте разрезанную ванну на место установки, и можете приступать к возведению задуманной конструкции.

Выполните изготовление по данной технологии:

На то место, где будет установлена выполненная печка из чугунной ванны своими руками, обустройте фундамент.

Нижнюю часть ванны установите на просушенный фундамент. Если вы хотите, чтобы она располагалась выше, то приподнимите ее с помощью опор и закрепите на бетонный раствор. Пока основание будет укрепляться и высыхать, займитесь изготовлением других деталей. Можно выполнить печь в двух вариациях, и тут каждый сам решает, на чем остановиться. В первом случае ее фасад оформляется полностью металлическими стенками, во втором — поддувало и топка закрываются стенкой из кирпича, куда встраиваются металлические или чугунные дверцы. На стенках нижнего полуцилиндра закрепите кронштейны для монтажа колосниковой решетки. Он нужен для разделения поддувала и топки, поэтому лучше его немного приподнять над дном ванны на 15 см. Закрепите металлические уголки на размеченные стенки изделия, уложите на них колосник. Вырежьте металлический лист, чтобы перекрыть им нижний отдел топки

Затем в чугуне вырежьте отверстие для дымоходной трубы по намеченному контуру окружности, сначала небольшие отверстия, затем — осторожно объедините их болгаркой, полученный проем напильником доведите до необходимой конфигурации. Топочную часть промажьте огнестойким герметиком, перекройте металлическим листом с вмонтированной в него дымоходной трубой

Сверху на лист установите вторую часть ванны с отверстием для трубы

Ее также перед монтажом обработайте герметиком. В результате — верхнюю часть вы наденете на патрубок, нарастите дымоход до нужной высоты. Скрутите обе части ванны и металлический лист, расположенный между ними посредством болтов диаметром 10 мм. Предварительно в бортиках ванны просверлите сквозные отверстия с шагом 15-20 см, потом через них скрепите все элементы в единую конструкцию. Разделите колосниковой решеткой поддувальную и топочную камеру. Уложите колосник на подготовленные уголки на стенках. Переходите к кладочным работам. Стенки будут располагаться с трех сторон будущей конструкции, то есть сзади и по бокам, либо по всему периметру камер. Первым делом размечаются линии кладки по фундаменту, и только потом выводят стены. Если вы решили закрыть с фасадной стороны топку и поддувало кирпичной стеной, то установите поддувальную дверцу в стенку не ниже уровня дна ванны, а топочную немного выше колосниковой решетки. Стенки сложите до уровня варочной камеры, расширьте их внутрь, чтобы кирпич плотнее прилегал к внешней стороне конструкции.

• Как только вся нижняя часть будет одета в кирпичную кладку, переходите к утеплению варочной камеры. Чтобы создать шубу, лучше использовать глиняный раствор, обладающий низкой теплопроводностью. Подготовьте смесь, добавьте в нее немного песка, после его высыхания добавьте в него известь. Оставьте его, чтобы он настоялся.
• Обтяните варочный отдел металлической сеткой, прикрепите ее к кирпичной кладке по бокам и с задней части. Сверху на нее нанесите раствор в два слоя, чтобы толщина утеплительной шубы в результате составила 5-7 см.
• Теперь пора позаботиться об эстетическом виде печи, ведь она должна не только исполнять свои основные функции, но и украшать ваш участок. Можно обложить ее керамической плиткой в виде мозаики, только для этого придется предварительно разбить ее на мелкие кусочки. Укладку производите с помощью специального жаростойкого состава.

Нарезка чугунного корпуса ванны на заготовки

Резать чугун, особенно тонкостенный, довольно сложно, сам по себе материал мягкий и малопластичный, при малейшей перегрузке или избыточном давлении может дать трещину в самом неподходящем месте.

Раскраивают корпус в следующей последовательности:

• На эмалевую поверхность наносят разметку линии реза;
• Электродрелью и тонким сверлом засверливают сквозные отверстия в углах, в точках излома разметочной линии. На округлой поверхности сверловку выполняют через каждые 4-5 см;
• По выполненной разметке проходят напильником или острозаточенным полотном ножовки по металлу, для того чтобы снять эмаль и предотвратить сколы покрытия;
• Последний этап наиболее ответственный. Чугунную ванну укладывают на плоскую, абсолютно ровную поверхность и режут болгаркой по линии разметки.

Совет! Обычно, чтобы избежать накола, корпус разрезают по контуру, оставляя несколько перемычек в пару сантиметров, соединяющих две части чугунной ванны.

Далее нужно дополнительно закрепить каждую половинку чаши, подрезать мостики в половину толщины, и острозаточенной шлицевой отверткой и молотком аккуратно перебить их.

Остатки перемычек подрезают кругом по камню или убирают шлифмашинкой. Стоит помнить, что при резке чугуна образуется огромное количество черной металлической пыли, способной въедаться в кожу рук подобно саже. Поэтому, перед тем как приниматься за изготовление своими руками печки из чугунной ванны, необходимо запастись респираторами и защитной одеждой.

Монтаж печи

Печь из старой ванны, размещаемая на дачном участке или земельном участке частного дома, состоит из трех основных частей:

1. Топка из старой ванной,
2. Фундамент печи,
3. Кирпичная кладка, облицовка.

После подготовки ванной (распила на две равные части) приступают к сооружению фундамента.

Сооружение фундамента

С помощью колышков и шнура производят разметку будущего фундамента. Фундамент выполняется из бетонного раствора или кирпичной кладки.

Сначала отрывается траншея прямоугольной формы, глубина ее должна составлять не менее 500 мм. На дно траншеи укладывается слой песка и щебня, слои утрамбовываются. Поверх подушки укладывается слой гидроизоляции – обычно это полиэтиленовая пленка. В центральной части сооружается опалубка для поднятия основания фундамента под топку. Чаще всего просто сооружается общая опалубка и фундамент заливается на высоту не менее 250 – 300 мм от уровня грунта.

Свободный объем армируется и заливается раствором цемента и песка в пропорции 1 мера цемента на 3 меры песка. В другом случае объем заполняется кирпичной кладкой.

После выполнения работ по сооружению фундамента ему дают время на качественное застывание.

Сборочные работы

Сборка печи из ванны

После застывания фундамента приступают к сборочным работам. На основание фундамента устанавливается первая половина чаши (без сливных отверстий). Поверх разворота чаши укладывается на жаропрочный герметик лист металла, вырезанный по шаблону ванной.

Иногда в листе прорезаются отверстия для использования в качестве варочной поверхности.

В листе перекрытия прорезается отверстие, соответствующее диаметром подобранной трубе дымохода. Труба приваривается к листу перекрытия с помощью электродуговой сварки.

На лист перекрытия укладывается вторая половина ванной. Предварительно стык закладывается жаропрочным герметиком, вместо сливного (нижнего) отверстия прорезается проход для дымовой трубы. Сначала размечается отверстие по сечению используемой трубы, затем по разметке просверливаются отверстия. Выбивать обсверленный элемент опасно – чугун хрупок – поэтому отверстия соединяются прорезями болгарки.

По периметру стыка двух полусфер ванной просверливаются отверстия, стык стягивается болтами М10 или М12. Крепеж устанавливают с шагом в 150 – 200 мм. При затягивании болтов не нужно прилагать излишних усилий – чугун может лопнуть. В нижней полусфере на высоте 15 см от нижней точки свода закрепляются болтами опоры для колосниковой решетки. Монтаж опор обязателен, иначе при сдвиге колосника горящие дрова упадут в нижнюю часть топки и нарушится качество горения. Основные работы по сооружению топки завершены.

Лицевую часть топки оборудуют двумя способами – из металла и в кирпичную кладку. В случае применения листа металла производится его разметка и нарезка под соответствующий размер болгаркой. Крепление его к разрезному торцу топки производят через металлические уголки, прикрепленные к чаше и листу через отверстия с помощью болтов. В плоскости листа вырезаются проемы для малой (нижней) дверцы поддувала и большой верхней двери топки (служащей для загрузки топлива). Дверцы устанавливаются обычно на приварные петли.

Стоимость металла и объем работ при такой реализации лицевой части печи превышают вариант монтажа кирпичной кладки. При выполнении кладки с торца топки в ней оставляют закладные и проемы для установки дверок.

После сборки лицевой части нижняя полусфера топки обкладывается кирпичом. Сначала выводится первый угол (по отвесу), затем кладку продолжают по периметру топки.

После застывания кладки приступают к работам по тепловой изоляции верхней полусферы. Для этого на нее укладывается сетка-рабица. Сетка должна плотно прилегать к поверхности топки – для этого ее закрепляют к кирпичной кладке по периметру. Рабица служит каркасом, опорной конструкцией для слоя глины. В сетку плотно забивается первый слой заранее подготовленного глиняного раствора средней вязкости. После частичного застывания наносится и выравнивается финишный слой глины.

Глина должна застыть – ее необходимо укрыть от осадков пленкой, не ограничивая доступ воздуху. После застывания глина чаще всего покрывается несколькими слоями известковой побелки. На трубу дымохода нужно установить грибок для защиты от осадков.

Некоторые умельцы рекомендуют применять чугунные ванны для строительства печь для бань. Причем чугунная ванна выступает основой каменки и одновременно служит верхним сводом топки, на нее могут плеснуть ледяной водой в раскаленном состоянии. Чугун в этом случае может треснуть. Сделать печь для бани из чугунной ванны – рассчитывать на определенное везение, не знать свойств чугуна.

Печь-буржуйка длительного горения

Буржуйка стала настоящим символом России ещё со времён Революции и Гражданской войны.

Так назвали простейшую железную печурку цилиндрической или кубической формы. Преимущество её было в том, что дымовой канала — обычную железную трубу — можно было вывести куда угодно — через стену или крышу, в форточку.

Взяв от буржуйки простоту и практичность, можно сделать небольшого размера печь, которая воплотит в себе некоторые простые идеи, значительно повышающие её КПД, безопасность и экологичность.

Основная схема

Классическая буржуйка имеет цилиндрическую конструкцию. Однако при самостоятельном изготовлении выполнить это трудно, поэтому за основу нужно взять куб или параллелепипед.

Содержит следующие конструктивные элементы:

1. Топка. Это камера, в которой и происходит сгорание топлива, чаще всего дров. Стенки и дно топки должны быть толстыми, так как именно на них приходится основная температурная нагрузка. Для закладки дров в топку служит дверца спереди, пи желании её можно даже оснастить жаропрочным стеклом.
2. Зольник (поддувало). Отсек под топкой, отделяется от неё колосниковой решёткой. Зольник также оснащён, дверцей, только меньшего размера. Она служит для удаления пепла и золы. которые падают через колосниковую решётку от прогоревших дров. Но смысл зольника не только в этом — через дверцу поддувала всасывается воздух и проходит через слой топлива снизу, обеспечивая наилучшее горение.
3. Дымовой канал. Для его обустройства в верхней части печки вырезают круглое отверстие, в него вставляют обрезок стальной трубы и обваривают. В дальнейшем сюда можно присоединить другие секции трубы либо воспользоваться заводским сэндвич-дымоходом на специальных замках.

Мнение эксперта
Левин Дмитрий Константинович

Некоторые изготовители самодельных печей считают, что конструкция с поддувалом и колосниковой решёткой не подходит для банной печи — создаётся слишком сильная тяга, которая препятствует полному сгоранию дров. Взамен этого дрова предлагается укладывать непосредственно на дно печи, а поступление воздуха обеспечивать, насверлив несколько круглых отверстий в нижней части топочной дверцы и снабдив их сдвижной заслонкой.

Как делать дверцу

Дверца делается из толстого листа металла. Для крепления можно использовать покупные фабричные петли или сделать и самостоятельно. Для уплотнения прилегания используется асбестовая нить — её расклинивают в пазу, прорезанном болгаркой.

Если есть подходящий лист жаропрочного стекла, его вставляют следующим образом: прорезают в дверце окно и шлифуют место среза. Затем укладывают стекло, проложи по периметру невидимо снаружи части асбестовое волокно, после чего с помощью небольших язычков стали делаю прихватки с каждой стороны.

Поворотную рукоятку щеколду легче всего сделать с наружной стороны.

Самодельная система дожига вторичных газов

Главный недостаток буржуйки — это её низкий КПД. Струя воздуха быстро и сильно проходит через всю печь, унося вместе с собой не только недогоревшие продукты, но и тепло. В результате корпус не прогревается достаточным образом и отдаёт меньше тепла. Чтобы решить эту проблему, была придумана простая, но остроумная доработка.

Путём размещения над топкой двух стальных листов канал прохода дыма удаётся значительно увеличить длину пути, который проходят перегоревшие газы, прежде чем выйти через дымоходное отверстие:

1. Первый горизонтальный лист приваривается непосредственно над топкой так, чтоб в задней части печи остался канал для прохода газов.
2. Следующий лист варится выше, со смещением, чтобы проход теперь был в передней части печи. Получается, что дым, газы и тепло, попав в этот лабиринт, змейкой идут по нему до самого дымохода. По пути они отдают всё накопленное тепло листам, боковым стенкам и верхней плите печи.

Если сзади со дна просверлить несколько отверстий и закрыть их экраном из стального листа, то в верхней точке, когда свежий, но уже прогреты стенкой-экраном воздух встретится с недогоревшими газами, в канале будет происходить процесс дожига вторичных газов, что приведёт к значительному увеличению КПД печи.

Печь из чугунной ванны своими руками

Достоинства чугуна

Печь из чугунной ванны будет практически вечной. Даже эмаль прогорит небыстро. В советское время эмаль наносилась двумя слоями. В составе эмали содержался кварцевый песок. После покрытия эмалью изделие запекали в печи при температуре более 800 градусов. Песок расплавлялся, и такое покрытие служило десятки лет. Повредить эмаль можно было только сильным ударом от тяжёлого предмета.

Помимо этого чугун обладает большой теплоёмкостью, хорошо накапливает и отдаёт тепло. Не боится коррозии. Промышленность выпускает топки и колосники из чугуна, так как он долго не прогорает в отличие от стали. Но чугун достаточно хрупкий металл.

Распил ванны

Распиливать ванну лучше всего на улице, предварительно перевернув её вверх дном. Чугун – хрупкий металл, поэтому процедура требует аккуратности. Распил делается болгаркой. Приобретите сразу несколько режущих дисков. Делаем разметку, а потом по линии слегка надрезаем эмаль, чтобы при полном пропиле не образовывались сколы. Пропиливаем чугун под небольшим углом и следим, чтобы инструмент не нагревался. Делаем перерывы. Чтобы на финальной стадии пропила половинки распиленной ванны не зажали диск, положите подпорки из дерева или кирпича по краям реза.

Фундамент для печи

Вид фундамента зависит от общего веса печи:

• для лёгкой печи подойдёт кирпичное основание. Кирпичи укладывают на ребро и связываются раствором. Марка цемента для связочного раствора не менее М300;
• для тяжёлой печи весом более 700 кг потребуется наливной фундамент глубиной не менее 50 см. Изготавливают опалубку и заливают её жидким бетоном с наполнителем или без. Наполнителем послужит битый кирпич мелкой фракции или щебёнка.

Верх основания устраивают вровень с полом или ниже уровня пола на 15 см. Для защиты основания от влаги, дно и стенки опалубки обкладывают рубероидом и все соединения промазывают битумом.

Печь № 1

Такой вариант печи способен прогреть баню в 7 кв. м до 80 градусов всего за пару часов. Для постройки печи понадобится металлолом: чугунная ванна, газовый баллон и металлический барабан от ленточного транспортёра диаметром 40 см. Барабан можно заменить газовым баллоном или трубой – это будет топочная камера. Последовательность работ следующая:

1. Выливается бетонный фундамент под будущую печь.
2. Отрезается торец ванны.
3. Делаем топочную камеру: по низу барабана сверлятся дыры. Сваривается короб, который прикроет дыры и послужит поддувалом.
4. Ставим дверцу на топливник. Можно использовать эту запчасть от старой печи.
5. На противоположном конце барабана приваривается вертикально газовый баллон.
6. Теперь получившуюся конструкцию укладывают в ванну.

Печь № 2

Из распиленной на две части чугунной ванны можно сделать топочную камеру для банной печи. Понадобится одна половина, вторую можно использовать для камина.

1. Обустраиваем фундамент.
2. Устанавливаем половинку ванны вверх куполом. Обрезанный край вставляется в стену, откуда будет производиться топка. Оставшаяся часть ванны остаётся в парной.

Оставшуюся половину можно использовать для возведения камина. Чугун с лёгкостью выдержит кирпичную кладку, если облицевать камин арочным сводом. Причём для этого не нужно изготавливать сложный шаблон из фанеры. Передняя часть оформляется порталом. Выводится дымоход. Можно сделать камин закрытым, установив на топливник прозрачную дверцу, и любоваться пламенем.

Печь № 3

Третий вариант печи зачастую используют в качестве садового барбекю и для приготовления пищи в летнее время. Если верхнюю камеру заполнить камнями, то такая конструкция заменит традиционную печь в небольшой бане, поэтому не обойдём стороной и эту модель.

1. Выливается фундамент под печь.
2. Ванна распиливается на две одинаковые составляющие.
3. На фундамент выставляются опоры, если хотите чтобы печь была повыше.
4. Устанавливается первая половина ванны. Сверху укладывается лист металла толщиной не менее 5 мм, который полностью перекроет верхнее и нижнее отделение и послужит варочной поверхностью.

Подобные нестандартные конструкции просты в изготовлении и требует минимальных финансовых затрат. Отслужившая своё вещь получит вторую жизнь, а вы получите удобную и практичную печь, которая прослужит вам верой и правдой долгие годы.

Подготовка места для печи

Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.

Таблица. Инструкция

Шаг, №№	Иллюстрация	Описание
Шаг 1	Выемка грунта	В месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см).
Шаг 2	Отсыпка щебня	Дно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см.
Шаг 3	Заливка раствора	Поверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания.
Шаг 4	Укладка рубероида	Поверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида.
Шаг 5	Раствор для заливки фундамента	Далее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода)
Шаг 6	Забетонированное основание	Поверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки.
Шаг 7	Кирпичная площадка под печь	Из красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см.

Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.

Кирпичный экран (увеличивайте для чтения рекомендаций)

Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.

Лучшие производители

В продаже есть много печей из металла, работающих на разных видах топлива:

• дровяные;
• электрические;
• газовые;
• комбинированные.

Каждый хозяин выбирает в силу своих возможностей, планировки помещения.

Перечислим самых популярных производителей.

Везувий

Компания представлена на рынке широким ассортиментом банных печей с топкой из чугуна. По мощности агрегаты способны отопить помещения площадью 6–30 куб. м.

Внимание уделяется внешнему виду печи. В продаже есть закрытые варианты со сплошной дверцей и коваными элементами

Для тех, кто любит наблюдать за живым пламенем, разработаны модели с дверцей из жаропрочного стекла.

Тройка

Отечественная компания-производитель. Производство находится в Твери.

Конструкции отлично подходят для использования в русских банях.

Среди особенностей печей:

1. Материал – низколегированная сталь. Толщина – от 10 мм.
2. Внутри могут топиться полена длиной до 80 см, что большая редкость для печных топок.
3. Колосники, дверцы сделаны из чугуна. Нет риска деформации.
4. Потоки горячего пара регулируются специальными окошками в корпусе.
5. В отдельных моделях объем закладки камней составляет до 250 кг.
6. В печи с баком под воду емкость идет съемная, что упрощает уход за ней.
7. Быстрый нагрев помещения любой площади.

Печи отличаются хорошей мощностью. При желании их можно обкладывать снаружи кирпичом. Такие конструкции получаются очень красивыми.

Теплодар

В продаже есть:

• котлы с парообразователем, встроенным внутри;
• печи-сетки;
• конвекторы;
• печи с баком под воду.

Есть изделия с закрытой топочной дверцей и с панорамной из жаропрочного стекла.

Кроме того, возможна разработка проекта и изготовление по индивидуальному заказу. Официальные представительства оказывают услуги по установке, сервисному обслуживанию оборудования.

Термофор

Другое название – TMF. Производственные мощности находятся в Новосибирске. Основная специализация – выпуск дровяных печей для бани. Но за последние года добавлена линейка устройств на газу, электричестве.

По материалу изделия делятся на 2 группы:

1. Из нержавеющей стали. В названии модели присутствует слово INOX.
2. Из конструкционной стали. Бюджетное оборудование. Отмечается маркировкой CARBON.

Все агрегаты производятся в 2 вариантах:

1. Высшего класса. Из утолщенного металла, с продуманным до мелочей дизайна.
2. Бюджетные. Качество металла остается неизменным. Дизайн максимально прост.

Бренеран

Немецкая компания в 1993 году появилась и на российском рынке. До 2005 года продукция называлась Буллерьян, потом изменилась на Бренеран.

Печи не прогорают, поскольку колосники выполнены из чугуна. Не нуждаются в уходе. На всю линейку продукции действует гарантия производителя – 2,5 года.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Изделие состоит из трех частей:

• топки;
• отделения под камни;
• емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной

Закрытые (обложенные кирпичом или камнем)

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

Закрытые конструкции отлично подходят для больших бань, где есть не только парная, помывочная, предбанник, а еще и комната отдыха.

Один из плюсов – закрытые камни. Поэтому нет риска получить ожог.

В заводских экономичных моделях печь имеет двойной кожух с зазором для воздухообмена между стенками.

Комбинированные

У большинства производителей конструкция состоит из высокого короба с решетками, двойными задвижками (выполняет функцию топливника). Из горловины короба выходит дымоотводная труба. Сюда же в горловину укладываются камни.

Есть в продаже устройства с комбинированными типами топлива:

• газо-дровяные;
• электро-дровяные.

Их не нужно постоянно контролировать. Достаточно просто настроить на требуемую температуру.

По конструкции делятся на 3 типа:

1. Моноблочные. С теплообменником, топочной камерой. Газовая горелка несъемного типа, закрытая стальным листом.
2. Спаренные. Имеют две отдельные камеры сгорания под дрова и газ.
3. Перенастраиваемые. Универсальное устройство. Можно переделывать под каждое топливо.

Первые два типа в перенастройке не нуждаются, поскольку с одного вида топлива можно переходить на другое.

Газ используется магистральный или сжиженный в баллонах.

Электро-дровяная конструкция позволяет успешно отапливать баню от электричества, дровами (на выбор). Причем основным сырьем считаются дрова. Когда они прогорают и снижается температура, автоматически начинает работать электрический нагреватель. По бокам изделия стоят два ТЭНа. Такие печки работают от сети 220 Вт, с трехфазным напряжением 380 В.

Хозяева могут выбрать, каким топливом им обогреть баню. Но такие конструкции в разы дороже простых дровяных печей.

Чугунная каменка для большой парилки

В идеальном случае при наличии опыта и навыков работы с металлом можно попытаться построить из старой ванны двухкупольную печь, как на видео. В данном случае для изготовления настоящей чугунной топки потребуется полноразмерная ванна, длиной не менее 180-190 см.

В основе подобной печи для бани из чугунной ванны используется целый корпус со срезанной короткой стороной или «спинкой». Чаша уложена вверх дном на основание, выложенное шамотным кирпичом на вермикулитовом картоне. В конструкции печи не предусмотрено наличие поддувала или колосниковой решетки, дрова выкладываются слоями прямо на жаростойкое основание.

По устройству и принципу работы чугунная печь из большой ванны практически идентична русской печи. Дымник или труба для отвода продуктов горения располагается непосредственно у загрузочного окна топки. Выложенные поленницей дрова горят послойно, а раскаленные продукты горения огибают чугунный свод печи по подковообразной траектории и удаляются через дымоход в передней части топки.

К сведению! Для уплотнения стыка между корпусом и жаростойкой основой из шамота используют асбестовые ленты, базальтовый картон и термостойкий герметик.

Чугунную ванну обкладывают стенами из красного кирпича. Оставшееся пространство между керамической облицовкой и корпусом из чугуна засыпают гранулами из пеностекла. Верхнюю плоскость закрывают металлическим листом. Благодаря огромному весу чугунного корпуса и кирпичной экранировке вся конструкция греет не хуже настоящей русской печи. По отзывам владельцев, тепло и тлеющие угли в чугунной топочной камере сохраняются в течение суток.
