Вентиляция гаража своими руками: обзор лучших вариантов обустройства системы воздухообмена

В смотровой яме

Идеально проводить работы непосредственно в момент ее монтажа. В противном случае придется разбивать всю конструкцию и обустраивать заново.

Вентиляция в смотровой яме выполняется за счет создания дополнительного канала сразу после выравнивания дна и стен. Для этого понадобится пластиковая труба. Идеально, если с диаметром сечения не меньше 10 см. Она вставляется в горизонтальную траншею таким образом, чтобы нижний конец почти упирался в дно, и выводится через стену.

В итоге, даже при накинутом сверху помосте обеспечивается отличная циркуляция воздуха. И это — при минимальном вложении сил и средств в проект.

Посмотрите на то, как это делают другие владельцы гаражей.

Технологическая карта процесса

Рассмотрим подробно алгоритм обустройства естественной вентиляции из канализационных труб. В качестве примера берем условный гараж с общей площадью 20 кв. метров.

Шаг 1. Расчеты.

На каждые 10 кв. метров площади помещения должно приходиться не менее 15 см в диаметре канала. Соответственно, для гаража на 20 квадратов необходим канал с диаметром как минимум в 30 см. Но если вы делаете несколько вытяжных отверстий, то делите эти 30 см на их количество.

Шаг 2. Начертите схему расположения вентиляционных отверстий.

Предлагаем вам для упрощения процесса уже готовые варианты, которые вполне могут подойти.

Шаг 3. Оформите проем, в который будет поступать воздух.

Делается это перфоратором — просто отсчитайте от пола как минимум 10 см.

Шаг 4. Оформите выход.

Лучше всего делать его на противоположной стене — с той лишь разницей, что 1- см на этот раз отсчитываются не от напольного покрытия, а от потолка.

Шаг 5. Монтируйте трубу. Она может быть металлической либо пластической и должна выходить над крышей как минимум 30-40 см.

Шаг 6. Заполните имеющиеся пустоты между трубой и стеной герметиком. Это позволит избежать появления конденсата и распространения сырости.

Шаг 7. Поставьте дефлектор на трубы.

Это простое приспособление, которое значительно ускорит перемещение воздуха по трубам туда-обратно. К тому же, оно мешает проникнуть в трубы атмосферным осадкам.

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования

Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств

В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага

А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража

Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий

Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха

Это особенно важно зимой

Комбинированные вентиляционные системы

В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.

Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже

Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости

Пошаговая инструкция по прокладке вентиляции

Рассмотрим процесс на примере естественной вентиляции

Сложнее всего в гараже сделать естественную вентиляцию погреба, поэтому в качества примера лучше рассмотреть создание такой системы. Она основывается на правильной установке вытяжной и приточной трубы на требуемой высоте. По приточной трубе свежий воздух поступает в помещение с улицы, а для удаления отработанного служит вытяжная.

Нежелательно отступать от расчётов – так вы сможете обеспечить максимальную производительность системы.

Для изготовления воздуховодов лучше всего использовать оцинкованные или асбестовые трубы подходящего размера.

Сквозная труба может монтироваться двумя способами:

  1. Сквозным – проводят вентиляционную трубу через пол гаража и после этого выводят ее наружу сквозь кровлю.
  2. Настенным – вытяжную трубу заделывают в стену погреба и выводят за границы постройки.

Благодаря этому достигается разница в температурах внутри гаража и на улице, что позволяет обновляться воздуху естественным способом. Для усиления тяги на трубе крепят дефлектор, дополнительно он защищают трубу от проникновения пыли и мусора.

Для устройства вентиляции можно взять асбестовые трубы – часто используют жестяные и пластиковые изделия. Самыми долговечными и практичными являются пластиковые трубы. Они хороши тем что:

  • Служат очень долго;
  • Хорошо выдерживают механические воздействия;
  • Хорошо противостоят воздействию агрессивной среды;
  • Их легко обрабатывать, такие изделия весят очень мало;
  • Поверхность труб скользкая, на ней почти не задерживаются любые загрязнения.

По этой причине изготовление вентиляционных каналов из недорогих и практичных труб из пластика наиболее удобно и доступно.

При изготовлении вентиляционной системы владельцу гаража нет необходимости капитально перестраивать всю конструкцию. Вся работа состоит в том, чтобы купить комплект подходящих по диаметру труб и установить их в нужных местах строения. Отверстия в стенах делают с помощью перфоратора. После того как будут закреплены трубы, отверстия необходимо хорошо заделать.

Чтобы у вас получилась полнофункциональная вентиляционная система, разница высот между приточной и вытяжной трубой  должна быть не меньше 3 метров. Только в этом случае возможен качественный воздухообмен. Часть трубы, выходящая на улицу, обязательно должна быть утеплена. На приточном и вытяжном отверстии желательно установить затворки, которые позволят без проблем регулировать силу потока воздуха в зимний период.

В смотровой яме или в подвале желательно сделать принудительную вентиляцию. Для её изготовления придется купить подходящие вентиляторы. Без них в тёплый период очень сложно создать надёжный воздухообмен, ведь при естественной вентиляции он на 100% зависит от перепадов температур.

Видео: Как сделать вентиляцию в гараже

Выбор способа создания вентиляции в гараже нужно делать, принимая в расчёт особенности строения и предназначения помещения. Иногда необходимо организовать особые режимы влажности или температуры, на некоторое время (для удаления дыма) может потребоваться усиленная вентиляция.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

  1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
  2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
  3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
  4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

  • простота выполнения;
  • доступность ремонта;
  • максимальный воздухообмен;
  • сниженные потери тепла;
  • возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

  1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
  2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

  • приточное отверстие расположить с наветренной стороны;
  • выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
  • сверху патрубок защитить решеткой;
  • вытяжка располагается по диагонали как можно дальше от приточного отверстия;
  • обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
  • вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
  • воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

  • труба притока диаметром до 250 мм;
  • труба вытяжки диаметром до 250 мм;
  • емкость для сбора конденсата;
  • сетки и решетки для патрубков;
  • теплоизоляционный материал;
  • герметик;
  • перфоратор;
  • доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

  1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
  2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
  3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
  4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Варианты вентиляции в гараже

Проще всего своими руками смонтировать вентиляцию в собственном гараже в исполнении с естественной воздушной тягой. Для этого необходимо рассчитать диаметр труб на вытяжку и приток, а после пробить отверстия в стенах и/или крыше и установить эти воздуховоды. Главное потом не забыть про необходимость надежной герметизации просветов между трубой и бетоном, кирпичом или металлом стены.

Варианты оборудования вентиляционной шахты

По нормам тяга в гаражном помещении должна быть такой, чтобы весь объем воздуха полностью замещался в нем за час 6–10 раз. По минимуму это 180 кубов/час на 10 квадратов пола гаража. Чтобы обеспечить подобный естественный воздухообмен, на каждые 10 кв.м. необходима труба сечением около 15 см.

Приточное отверстие вентиляции следует располагать на высоте 15–20 см над землей на стене с дверью. Вытяжное должно размещаться напротив первого в крыше или в стене под потолком с подъемом воздуховода над кровлей порядка полуметра. Так тяга выйдет максимальной. При этом труба притока в сечении должна быть равной, а лучше немного меньше диаметра воздуховода-вытяжки. Если размеры сделать наоборот, то возможно опрокидывание тяги.

Схема расположения вентиляционных труб в гараже с ямой

Эффективность естественной вентиляции в гараже зависит от:

  • разницы температур воздуха внутри и снаружи;
  • наличия на улице ветра и его силы;
  • разницы давления между верхней точкой вытяжки и нижней притока;
  • места расположения вентиляционных труб на фасаде и степени их утепления.

Как расположить вентиляционную шахту для лучшей тяги

Факторов влияния немало. Поэтому нередко приходится делать систему вентиляции, функционирующую благодаря принудительной тяге воздушных масс. Здесь расчет параметров еще проще.

Трубы можно взять вдвое меньше, чем в рассматриваемом выше варианте. Все равно обмен воздуха будет производиться за счет работы вентилятора. Его мощность подбирается исходя из кубатуры гаража и необходимой кратности воздухообмена. В подавляющем большинстве случаев вполне хватает осевой канальной модели на 100 Вт.

Трубы и отверстия располагаются так же, как и в варианте с естественной тягой. При этом самостоятельно сделать вентиляцию с принудительным обменом зачастую проще. Воздуховоды требуются меньше в диаметре. А значит и дырки в стенах пробивать придется меньшего размера. Однако по затратам такая вентиляция за счет наличия электрооборудования выйдет дороже обычного аналога.

Схема воздушных потоков потоков при разных типах вентиляции

Если устанавливается вентилятор, то следует брать модель с таймером. Оставлять его постоянно включенным невыгодно по деньгам (счета за свет выйдут немалыми) и опасно из-за риска пожара. Работающее электрооборудование без присмотра надолго бросать не стоит.

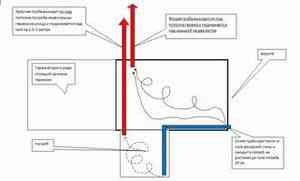

Схема естественной вентиляции в гараже

А так можно задать нужный режим, чтобы вентилятор включался на некоторое время для полного замещения воздуха в помещении, а потом сразу отключался. Ведь выстраивается система вентилирования гаража, а не вентиляция в ванной комнате и туалете, где воздушная циркуляция должна быть непрерывной.

Вентиляция погреба в гараже

Вентиляция погреба в гараже производится несколькими способами. Схема вентиляции в погребе.

Вариант 1:

  • естественный приток, расположенный внизу хранилища;
  • естественная вытяжка внутри потолка;

Вентиляционные выходы размещаются по диагонали, чтобы охватить наибольшую площадь пространства. Смена воздушных масс происходит естественным способом. Вытяжка проходит сквозь гаражное помещение, крышу, удаляя таким образом отработанный воздух наружу.

Подающая воздух труба также начинается снаружи постройки, забирая с улицы свежий поток.

Вариант 2:

  • подающий воздуховод расположен внутри сооружения;
  • вытяжка размещена автономно, проходит внутри или снаружи здания.

Отведение застоявшегося воздухопотока происходит по схеме варианта 1. Приточный канал, размещенный внутри, улавливает свежий поток из общегаражного проема внизу стены.

Вариант 3:

  • принудительная подача воздушных масс;
  • принудительное отведение отработанного воздуха.

Вентиляторы одинаковой мощности монтируются внутри вентиляционных каналов. Смена воздушных потоков происходит механическим способом. Если установлен таймер или датчик влажности, воздухообмен происходит автоматически, не требуя участия человека.

Вариант 4:

  • подающий воздух канал работает естественным способом;
  • вытяжка оснащена вентилятором.

Комбинированный тип проветривания эффективен. На место удаляемого подвального воздухопотока постоянно прибывает свежий.

Зачем гаражу нужна вытяжка

Вытяжки в гаражах встречаются чаще, чем смотровые ямы в них. Отсутствие приточных дефлекторов и вытяжных труб говорит о том, что гараж либо не эксплуатируется, либо его хозяин тяжело болен. Скорее всего, въезд в него зарос травой или завален снегом, счищенным от соседних ворот. И если летом в нём царит затхлость и запустение, то весной и осенью – сырость и плесень превращает все его внутреннее содержание в ржавый и ненужный хлам.

Однажды, приобретя такую несуразную постройку, её владелец волей-неволей начинает размышлять над вопросом, как сделать вытяжку в гараже правильно. Вот именно в этом случае следует сопоставить все исходные данные, позволяющие принять решение о том — нужна ли вытяжка в гараже. Для корректного решения любой функции нужны верные аргументы:

  • помещение будет использоваться постоянно с ежедневными поездками;
  • в нём будут все инженерные коммуникации;
  • будет обустроен погреб, который должен исполнять свои прямые обязанности;
  • смотровая яма станет обязательным атрибутом всего гаражного комплекса;
  • машина будет ставиться эпизодически;
  • будут обустроены погреб и смотровая яма;
  • погреб задействован не будет;
  • машина не будет храниться в гараже. Её нахождение там будет лишь редкой, вынужденной мерой;
  • погреб и смотровая яма использоваться по назначению не будут. Их обустройство вызвано лишь желанием поддержать общий порядок в своём хозяйстве.

Для каждого из этих случаев использования собственности потребуется и своё обустройство. В том числе и наличие правильно организованной вытяжки для конкретного случая. И если в первом варианте не обойтись без организации функциональной приточно-вытяжной вентиляции, то в последнем – все проблемы решит естественная вентиляция.

Важно: при решении задачи о том, как правильно сделать вытяжку в гараже следует иметь ввиду, что рекомендуемые СНиПом объёмы воздухообмена необходимо соотносить с функцией вентилируемого помещения. Воздухообмен в 60-м3/час на 1-го человека, рекомендуется им только для жилого помещения. Гараж и тем более погреб к таким помещениям не относится

Даже для спальни рекомендуется только 30-м3/час на 1-го человека

Гараж и тем более погреб к таким помещениям не относится. Даже для спальни рекомендуется только 30-м3/час на 1-го человека.

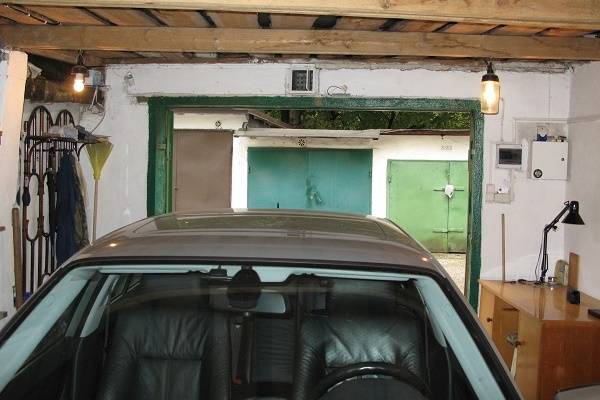

Особенности гаражной вентиляции

На заре автолюбительства машины нуждались в огороженном укрытии для выполнения текущего ремонта. Позже автомобили стали ценностью, требующей защиты от угона – надежного гаража с защищенным от проникновения периметром.

Опыт прежних поколений автовладельцев требует оберегать машину, хранить ее вгаражном боксе.

Но гараж хорош, если в нем имеется вентиляция. Заезжая на автостоянку после многокилометрового путешествия по дождливым и заснеженным трассам, автомобиль привозит с собой влагу. Помещение для машины традиционно невелико – влага быстро насыщает его атмосферу.

И если объем влажного воздуха в гараже не сменять 6 раз в час (лучше 10 раз), то авто непременно заржавеет.

Обеспечение нормальных условий в гараже

Вентиляция для исключения выпадения конденсата

Поставка свежего воздуха в помещение

Вентиляция в многоуровневых гаражах

Приточные устройства естественной вентиляции

Вентилятор на вытяжной трубе

Вытяжная вентиляционная труба на улице

Воздуховод приточного варианта системы

СНиП 21-02-99 устанавливает зимнюю температуру хранения машины в размере +5оС, если бокс отапливается. К слову, данный СНиП позволяет также не отапливать помещения гаража.

Комфортная для автовладельца температура (например, +15оС) в зимнем гараже «некомфортна» для машины из-за таяния наледи и снега, налипших на нее.  Рациональнее придерживаться нормативных 5оС.

Норматив воздухообмена в гараже устанавливается по ОНТП 01-91 в объеме от 150 м3/ч на каждое машиноместо. Внешне задача несложная – определить диаметр воздуховодов, выставить один на приточку, второй на вытяжку и обновление атмосферы происходит.

Однако в условиях холодного климата России приточно-вытяжную систему в помещении закрытой автостоянки нужно проектировать пристальнее.

Для равномерной вентиляции гаражного помещения круглый год наиболее подходит комбинированная система. Она не зависит от погоды и температуры на улице

Основная роль и задачи гаражной вентиляции

Проведение вентиляционной системы как в гараже, так в любом другом помещении необходимо для создания в нем эффективного воздухообмена. За счет правильного обустройства вентиляции в гараже в нем не будут накапливаться конденсат, выхлопные газы и различные токсичные испарения, которые выделяются в процессе эксплуатации автомобиля.

Таким образом, монтаж гаражной вентиляции должен быть направлен на решение следующих задач:

  • предотвращение повышенной влажности, которая образуется при попадании в помещение дождя, снега, а также грязи от автомобиля;
  • устранение вредных для человека газовых испарений;
  • защита стен и потолка помещения от плесени и прочих грибковых образований, возникающих из-за скопления в гараже конденсата;
  • бережное содержание автомобиля, инструментов и прочих принадлежностей в сухости и защита их от коррозии и ржавчины;
  • создание благоприятного микроклимата в погребе гаража (при его наличии) для долговременного хранения овощей и других продуктов.
