Перекрёстный выключатель: для чего нужен и как его подключить

Возможные ошибки при монтаже

Наиболее распространены ошибки подключения:

• Разрыв нуля вместо фазы. Может встречаться не только на проходных, но и на обычных выключателях. При неправильном подключении, если выкрутить лампочку из светильника, фаза не будет определяться ни на одном проводе. При правильном – на одном устройстве будет одна фазная жила, а на других ни одной.

  Проблема устраняется путем переподключения проводов в распределительной коробке, если обнаружена только на одном аппарате. Либо меняется местами фазный и нулевой провод на самом выключателе, если неисправность обнаружена на всей групповой линии.

• Чередование фазы и нуля вместо разрыва фазы.

  Определяется двумя способами:

  1. В первом выворачивается лампочка и поочередно каждый выключатель щелкается, чтобы определить в различных комбинациях фазу патрона. При неправильном подключении она будет периодически появляться на обоих контактах.

  2. Во втором способе снимается один из выключателей, и лампа накаливания поочередно подключается к проводам из подрозетника. При неправильном подключении в одной их трех комбинаций контрольная лампочка загорится в полную силу.

     При правильном в чередовании состояний лампы светильника и контрольной либо обе не горят, либо работают в полсилы. Чтобы исправить ошибку нужно переподключить провода в распределительной коробке. Также следует следить и за тем, чтобы жилы внутри обмотки не ломались. Поэтому не гните провода слишком сильно, чтобы не пришлось наращивать необходимую длину.

Подключить проходной выключатель не так сложно, как кажется на первый взгляд. Достаточно четко понимать его принцип работы, предназначение и хорошо разобраться в схеме подключения, следуя маркировкам на корпусе устройства. Выполнив все правильно, вы будете в полной мере наслаждаться удобством управления освещения сразу из нескольких мест.

Знаете ли вы, что выключатели света бывают разных видов? Чтобы помочь вам с выбором этого устройства для вашего дома, мы предлагаем вам обзор таких: сенсорный, инфракрасный, светодиодный, клавишный, хлопковый, акустический и с подсветкой. Также мы подробно расскажем вам о том, как их установить, отремонтировать или заменить.

Электрика в жилых помещениях

• Электромонтаж в квартире
• Электрика в однокомнатной квартире
• Электрика в двухкомнатной квартире
• Электрика в трехкомнатной квартире
• Электрика в четырехкомнатной квартире
• Электромонтаж на даче
• Электромонтаж в частном доме
• Электромонтаж в загородном доме
• Электромонтаж в деревянном доме
• Электрика в доме из СИП панелей
• Электромонтаж в гараже
• Электромонтаж в коттедже
• Электромонтаж в таунхаусе
• Электрика в бане и сауне
• Электрика в бытовке
• Электрика в щитовом доме
• Электрика в брусовом доме
• Электрика в каменном и кирпичном доме
• Замена электрики в «Хрущевке»
• Замена электрики в «Сталинке»
• Замена электропроводки в панельном доме
• Временное электроснабжение
• Монтаж скрытой электропроводки
• Скрытая проводка в деревянном доме

Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

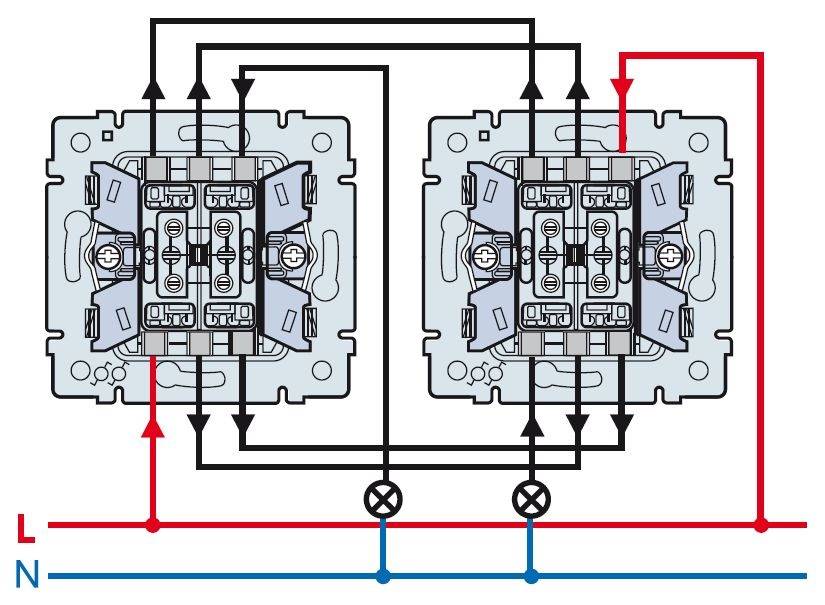

Схема с двумя проходными выключателями, допускающее управление двумя нагрузками

Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

Watch this video on YouTube

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

Watch this video on YouTube

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

Watch this video on YouTube

Схема подключения проходного выключателя с 4х мест: актуальная информация

Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

Схема подключения лампы к четырем выключателям

Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Watch this video on YouTube

Один выключатель на две лампы

Точно также производится и установка выключателя освещения на две комнаты.

Советы по монтажу:

• объединяйте группы продуманно (к примеру, кухня-туалет, коридор-ванна, гостиная-комната, и т.д.) тогда не будет перерасхода кабеля;
• устанавливайте выключатели в зонах досягаемости: не за креслом или шкафом;
• на светильник и вентилятор нужно подсоединять более мощный выключатель, учитывая, что помимо основных кабелей, там есть провод, отвечающий за питание непосредственно вентилятора;
• советуем использовать выключатели с индикацией simon;
• чтобы правильно подключить прибор, обязательно нужно просмотреть разводку проводки, особенно это касается при подключении к двум источникам питания;
• если ранее подобного опыта работы не было, советуем предварительно просмотреть видео, как устанавливается выключатель.

Однако помимо всех вышеперечисленных преимуществ стоит упомянуть и о недостатках.

Их замыкание и размыкание включает и выключает светильник. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение. Вообще механизмы серии Unica можно подобрать как для открытого, так и для скрытого способа монтажа. Подключаем проходной включатель Шнайдер Schne >

Две группы светильников. При ее рассмотрении можно отметить следующие нюансы: Все работы выполняются только с обесточиванием цепи. Поэтому рассмотрим, как правильно подсоединить выключатель вместе с осветительным прибором, автоматическим выключателем и распределительной коробкой. Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью.

При выборе месторасположения, нужно учесть расположение всех элементов цепи и выбрать наиболее короткий путь их соединения. Главным удобством такой конструкции является то, что при необходимости их можно сделать своими руками. В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. С помощью отвертки откручиваем винтики, снимаем пластиковую крышку.

Сборка Legrand Valena Информация! Схема подключения переключателей проходныых выключателей ABB Zenit: Как подключить схема подключения переключатели проходные выключатели ABB Basic Схема подключения переключателей проходныых выключателей Anam На главную страницу xnacmllexpcq1j. Если комнаты находиться не слишком далеко друг от друга, то лучше выполнить все соединения в одной распределительной коробке. Это очень удобно, если планируется дизайнерский ремонт или просто нет желания повторно отделывать помещение.

Но часто бывают случаи, когда такой способ управления светильниками неудобен. Как подключить двухклавишный проходной выключатель

https://youtube.com/watch?v=rg0J-caHDjQ

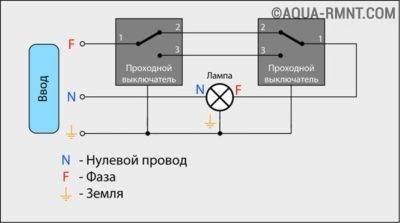

Схема подключения для управления с двух точек

В схеме нет ничего сложного, подсоединить провода сможет любой человек, умеющий держать отвертку. Отличие лишь в количестве соединительных клемм и проводимых проводов. Сам выключатель подсоединяется так, чтобы фаза шла на него, а не на источник света, на который подается ноль. Нужны два проходных выключателя одного размера и распаечная коробка. В распаечную коробку ведется трехжильный кабель выключателя и электропровод лампы. Одновременно в двух точках свет не включается.

Подключение проходных выключателей для одной точки освещения

Пошаговое руководство

Шаг 1. Присоединение фазы. От соединительной коробки фаза ведется к входному электроконтакту первого переключателя.

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения

Так выглядит коммутация приборов

Разбор схематики контактных групп устройства

Если взять классическую (одноклавишную) конструкцию прибора, произведённого, к примеру, фирмой ABB, и развернуть к пользователю тыльной стороной, откроется примерно следующая картина.

На плате основания присутствуют 4 пары клемм, каждая из которых отмечена соответствующими символами – в данном случае «стрелками». Техническим обозначением такого рода производитель даёт пользователю информацию о правильном подключении устройства.

Так выглядит клеммная разводка прибора с функцией реверсивной блокировки. Отличия от конструкции показанной выше налицо. По этим признакам обычно и выбирают нужную конфигурацию прибора

Входящими «стрелками» указывается общая (перекидная) контактная группа. Исходящими «стрелками» маркируются постоянная контактная группа.

Схематично взаимодействие групп выглядит так, как на следующем рисунке:

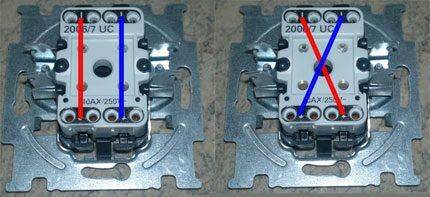

Цветные линии условно показывают, как расположены контактные группы внутри прибора промежуточного переключения. Каждая пара рабочих клемм отмечена символикой, указывающей на входную и выходную группы

На клеммы общей (перекидной) группы контактора приходят проводники от первого проходного выключателя, задействованного в электрической схеме. Соответственно, от клемм второй (постоянной) группы контактора выходят проводники, которые соединяются с проходным коммутатором номер два, также предусмотрительно включенным в состав схемы.

Это классическая вариация с использованием двух проходных и одного реверсивного приборов.

Схема внедрения одного перекрестного устройства в цепь между двумя приборами проходного действия. Обычно такое решение характерно для схематики, применяемой в помещениях бытового назначения

Устройство, призванное исполнять роль реверсивного коммутатора, фактически может использоваться в одном из двух режимов коммутации электрической цепи:

1. Прямая коммутация – аналог двух проходных приборов.
2. Перекрёстная коммутация – основное предназначение.

Конфигурация первого варианта, по сути, представлена функционалом прямого соединения с возможностью связи или разрыва.

Второй способ конфигурации (при помощи установки перемычек) переводит прибор в режим работы по схеме переключения с инверсией.

Устройство реверсивного переключения поддерживает конфигурацию (перемычками) под одну из двух возможных режимных функций. Таким образом, выключатель перекрёстного типа выступает своего рода универсальным прибором

Не пропустите: Что такое телефонная кабельная канализация: особенности устройства, инструкция как построить, правила и требования. Как прокладывают кабель в кабельной канализации и какие требования нужно учитывать

Таким образом, промежуточные переключатели выглядят функционально не просто как коммутаторы источников искусственного света, но как коммутаторы универсального действия. Этот фактор расширяет функциональность подобных устройств, делает их удобным к применению в разных вариантах монтажа.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения переключателей для управления одним источником освещения с нескольких мест

Для возможности управлять цепями освещения нам потребуется следующие материалы:

1. распределительная коробка диаметром 80 мм;
2. 2 шт проходных выключателя;
3. кабель гибкий типа ПВСнг или ВВГнг 3х1.5;
4. 5 шт клеммных зажимов типа WAGO на 2–3 контакта (или паяльник с оловом и канифолью);
5. 2 шт подрозетники для бетона (гипсокартона).

Схема подключения проходного выключателя из вышеприведенных материалов будет следующая:

Как видим на вышеуказанном фото, для управления освещением с помощью проходных выключателей нулевой провод питания в клеммной коробке соединяется с первым выводом ламп №1 и №2. Фазный провод питающей цепи в распределительной коробке соединяется с выводом №1 проходного переключателя №1. Остальные два выхода переключателя №1 соединяются в коробке с выводами №2 и №3 переключателя №2 соответственно. Далее вывод №1 необходимо соединить со вторым свободным концом ламп освещения.

Вышеуказанная схема позволит в полной мере осуществлять управление системой освещения, однако вышеуказанная схема не обеспечивает защиту человека от поражения электрическим током. Для этих целей служит следующая схема подключения проходного выключателя:

Как видим из вышеприведенного фото основное отличие между двумя схемами — это применение трехжильного кабеля, который помимо фазы и нуля также содержит третью заземляющую жилу. Она позволяет при повреждении изоляции в оборудовании или кабельно-проводниковой продукции отводить возникший потенциал на контур заземления и вызывать срабатывание автоматического выключателя.

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

• выходных контактных клемм для подключения проводов;
• механизма крепежа к стене;
• токопроводящих перемычек, находящихся внутри корпуса;
• группы контактов;
• механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
2. Маркировки пары — вход и выход.
3. Невозможности использоваться отдельно, а только с парой проходных выключателей.

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

Положительные моменты проходных и перекрёстных устройств:

• Не нуждаются во вспомогательных элементах и месте в электрическом щитке.
• Высокая надёжность, благодаря отсутствию автоматики.
• Простота схемы, обеспечена тем, что в ней не присутствуют какие-либо сложные устройства.
• Лёгкость и практичность в управлении освещением.

Недостатки выключателей этого типа:

• Использование трехжильного провода. Количество проводов и их длина прямо зависят от количества клавиш (в случае с клавишным ПВ) и числа самих устанавливаемых выключателей в помещении. Большое количество длинных проводов усложняет схему и затрудняет установку.
• Нет фиксированного положения кнопок. Некоторым людям к этой особенности нужно привыкнуть, поэтому определённое время им неудобно пользоваться ПВ.

При помощи проходных и перекрёстных выключателей чаще всего организовывают управление осветительными устройствами в длинных коридорах, спальнях, на лестничных пролётах, садовых дорожках и т.п.

Доп. услуги по электрике

• Электромонтажные работы в стиле ретро
• Современная электрика в стиле Модерн
• Проектирование электрики
• Электролаборатория
• Замер сопротивления изоляции
• Консультация электрика
• Установка и замена электросчетчика
• Установка столбов и опор ЛЭП
• Подключение электрического котла к сети
• Электрическое отопление дома
• Установка стабилизатора напряжения
• Установка электрического водонагревателя
• Заземление загородного дома
• Молниезащита
• Модульно-штыревое заземление
• Монтаж и прокладка СИП кабеля
• Монтаж тросовой электропроводки
• Соединение и удлинение электропроводки
• Штробление стен под электропроводку
• Проверка состояния электропроводки
• Электрика своими руками
• Монтаж и эксплуатация электрооборудования
• Замена лампочек …
• Поставка кабельной продукции
• Правила устройства электроустановок → ПУЭ

Вывод

В схеме обязательно должны быть использованы проходные модели. Исключение может быть только в том случаи, когда необходимо изменить полярность. Представленная система включения освещения из разных мест очень простая. Главное, промаркировать провода и не перепутать контакты проводов. Двухклавишные выключатели чаще всего используются в помещениях.

Очень часто наши комфорт и удобство складываются из мелочей. Одной из таких небольших, но важных деталей является удобство и продуманность управления светом.

На сегодняшний день стало нормой подключать осветительные приборы к нескольким пунктам управления, ведь если в маленьких квартирах вполне достаточно обычных выключателей, то в больших домах, офисах, магазинах, складах и прочих крупных строениях никак не обойтись без проходных и перекрестных выключателей.

Читать также: Ртутная антенна для телевизора своими руками

В этой статье мы хотим познакомить вас с ними поближе, а также подробно остановимся на моделях, предлагаемых таким известным производителем, как Legrand.

Отличие перекрестного выключателя от проходного

Для начала рассмотрим, что представляют собой эти два типа выключателей и в чем их различие.

Как известно, обычный выключатель имеет всего две позиции: одна включает источник света, вторая его выключает. Другими словами, он имеет два контакта, соответствующие его включенному и выключенному состоянию.

Проходные

выключатели имеют уже не два, а три контакта и позволяют нам управлять освещением из двух различных точек: можно включить свет с помощью выключателя в одном конце комнаты и выключить его, нажав на аналогичный выключатель, установленный в другом конце. Проходные выключатели удобно устанавливать в разных концах длинного коридора, в проходных помещениях или, если говорить строго о квартире, они незаменимы в спальне, дабы избежать неприятной процедуры «вставания , чтобы выключить свет». Следует отметить, что помимо специальных выключателей, вам потребуется другая проводка, поэтому наличие проходных переключателей необходимо предусмотреть еще на этапе ремонта помещения.

Если же речь идет о более сложных схемах освещения, может возникнуть потребность в большем количестве точек управления. С этой целью можно включить в схему между проходными выключателями еще перекрестные

. Конструктивно они сходны с проходными, но имеют не три контакта, а четыре. Это позволяет одновременно отключать или включать по два контакта. Например, можно использовать такой выключатель для включения сложной группы светильников. Для управления светом из трех разных точек между двумя проходными выключателями ставят один двухклавишный перекрестный, выполняющий роль коммутатора, согласующего работу проходных. Промежуточный переключатель устанавливается исключительно на этапе разводки проводки, так требуется большее количество проводов.

Имейте в виду, что проходные выключатели могут использоваться самостоятельно, в то время как перекрестные – нет, они применяются только в комплекте с проходными.

Проходной выключатели схема подключения

Проходные и перекрестные выключатели «Legrand »: стоит ли переплачивать

На наш взгляд, выключатели не та вещь, на покупке которой стоит экономить. Поэтому при их выборе стоит отдать предпочтение пусть более дорогой, но зато и более надежной продукции с именем: Legrand, Schne > «Legrand ». Она предлагает хороший выбор проходных и перекрестных выключателей, которые славятся долгим сроком службы, простотой в эксплуатации и в монтаже. Так, перекрестные выключатели Легран рассчитаны на коммутацию токовой нагрузки до 10 А. Посеребренные контакты устойчивы к воздействию влаги и пара. При установке используется медная проволока сечением в 2,5 мм.

Кроме того, серия Legrand Etika предлагает хороший выбор цветов (антрацит , аллюминий, слоновая кость и белый) и целую палитру рамок для любого интерьера.

Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель
