Перенос стояка: нюансы работ

Схема 1 боковое и диагональное подключения, незауженный и несмещённый байпас.

Самое эффективное подключение для абсолютного большинства ПС (исключения будут добавлены чуть позже) – с подачей теплоносителя в верхнюю часть и с выпуском остывшего теплоносителя снизу. Обеспечить это можно применением бокового или диагонального подключения с незауженным и несмещённым байпасом.

Рисунок 12. Подключение ПС-лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса. Боковое подключение.

Рисунок 13. Подключение ПС-лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса. Диагональное подключение.

Схемы равнозначны, диагональный вариант практически не имеет никаких преимуществ перед боковым.

Эта схема подключения ПС самая универсальная:

  • Работает при любом направлении подачи в стояке.
  • Совершенно не зависит от скорости циркуляции в стояке.
  • Не требуется стравливание воздуха из ПС после отключения воды.
  • Удалённость от стояка – произвольно большая.

Условия работоспособности схемы:

  • Нижний отвод стояка должен быть ниже точки подключения к ПС, а верхний отвод стояка — выше точки подключения к ПС.
  • Необходимо соблюдать уклон подводящих труб (направление показано на рисунке). Для определённости можно взять перепад в 3…30мм на метр. Больше — лучше. При небольших расстояниях от стояка (пара метров) и большом диаметре подводящих труб (ППР 32мм) допустима строго горизонтальная укладка.
  • Не должно быть «горбов» (совершенно недопустимы, иначе в них будет скапливаться воздух и циркуляция остановится) или провалов на горизонтальных трассах (допустимы только в небольших пределах, глубокие «ямы» будут служить «карманами» для завоздушивания).
  • При нижней подаче между отводами однозначно не должно быть никакого заужения! Оно будет препятствовать работе ПС вплоть до полной неработоспособности! При верхней подаче допустимо в крайнем случае заужение байпаса на 1 шаг диаметра стояка (этот вариант мы рассмотрим подробно ниже), но для работы ПС оно не требуется.
  • Диаметр труб для обеспечения максимальной циркуляции – желательно не менее ДУ20 ( 3/4” для стали, 25мм для хорошего армированного ППР), шаровые краны – не менее 3/4”. Практическая максимальная удалённость ПС от стояка при применении пластиковой трубы диаметром 25мм — примерно 4,5 метра.
  • Крайне желательно помещение подводящих труб в теплоизоляцию. Кроме того что это является обязательным при замоноличивании любых пластиковых труб (обеспечивает механическую защиту и компенсацию температурных расширений), подобная изоляция может улучшить работу ПС в определённых случаях (провисания труб или «ямы» на них).

Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие либо чрезмерное заужение байпаса:

  • а) Замедляет циркуляцию во всём стояке (падает температура горячей воды с точек водоразбора в квартирах).
  • б) Радикально ухудшает напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого вандала. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
  • в) Не улучшает сколь-нибудь заметно эффективность приведённой схемы, а при нижней подаче даже наоборот – мешает работе ПС.

Как проводятся работы

Перед ремонтными работами нужно отключить воду в квартире

Начальным этапом станет подготовка проектных материалов, проведение гидравлических расчетов и получение разрешения в контролирующих инстанциях.

В назначенный день первым делом перекрывается подача воды на трубах ГВС и ХВС. Если разводка в квартире тупикового типа, стояковые трубы можно перекрыть вентилем на отводе и осушить с помощью заглушки или сбросника. При циркуляционной системе даже при наличии запорной арматуры придется делать отключение в подвале и на верхнем этаже, иначе горячую воду не перекрыть.

Дальнейшие действия по переносу стояков:

  • Когда остатки воды слиты, старые трубы обрезают болгаркой и труборезом вблизи полового и потолочного перекрытия.
  • К оставшимся концам подсоединяют плавно изогнутые колена, выполняющие функции переходников. Они позволят стабилизировать напор воды в общедомовой разводке.
  • К ним присоединяют отводящие трубы длиной, достаточной для переноса стояков в необходимое место. Отводы будут пролегать над половым и под потолочным покрытием. Соединение проводят путем пайки, сварки или резьбовой нарезки. Это зависит от материала новой магистрали.
  • После закрепления на полу и потолке отводы зашивают в короба или скрывают за напольными, подвесными конструкциями. Иногда их прячут в штробы в стене или в стяжку.
  • Устанавливают полотенцесушитель, запорную арматуру, фильтрационные устройства, подсоединяют сантехнику – так же, как и при традиционной замене стояков без переноса.

Когда все монтажные манипуляции выполнены, проводится подключение к общедомовой водопроводной сети.

Это интересно: Септики накопительные пластиковые для дачи, стеклопластиковый накопитель, отзывы

Как поменять стояк отопления своими руками

Как отключить стояк отопления перед заменой

Если в системе теплоноситель поднимается снизу, стояки соединены парами. Чтобы разобраться, с каким стояком соседа связан ваш, поднимитесь в соседнюю квартиру и посмотрите, как размещены перемычки. Если подача теплоносителя идет сверху, то для отключения придется перекрыть два вентиля – на чердаке и в подвале.

Чтобы найти нужный вентиль, важно правильно определить подъезд, после этого расположение нужного станет очевидным. После перекрытия вентиля необходимо выкрутить заглушки, открыть сбросники и дождаться, когда сольется вода из системы. Важно правильно определить нужный вентиль в подвале

Важно правильно определить нужный вентиль в подвале

Замена металла на полипропилен

Если сосед уже поменял трубы, то никаких проблем вообще не возникнет. Купите трубы того же диаметра. Отрежьте старый стояк, вставьте в перекрытие новую трубу и подсоединитесь к трубе соседней квартиры через переходную муфту. Далее удалите фольгированный слой с трубы. Открутите старую трубу из радиатора и поставьте кран. В него устанавливают переходную муфту и подсоединяют к стояку.

Если у соседа сверху старые трубы, договоритесь об установке муфты в его квартире. Если же не получится найти общий язык, то придется отрезать трубу под перекрытием, оставив место для нарезания 5-6 витков резьбы. Остальные работы те же, что и при подсоединении к полипропиленовым трубам.

Подсоединение переходной муфты и стояка к металлической трубе под перекрытием

Замена стояков отопления в квартире не представляет особых трудностей. Лучше всего менять их всем подъездом и обратиться к специалистам, способным качественно произвести монтаж. Это будет гораздо дешевле и проще, ведь все соседи заранее будут знать, когда в их квартирах будут проводиться монтажные работы. Так можно избежать многих сложностей и взаимных претензий.

Коммуникации

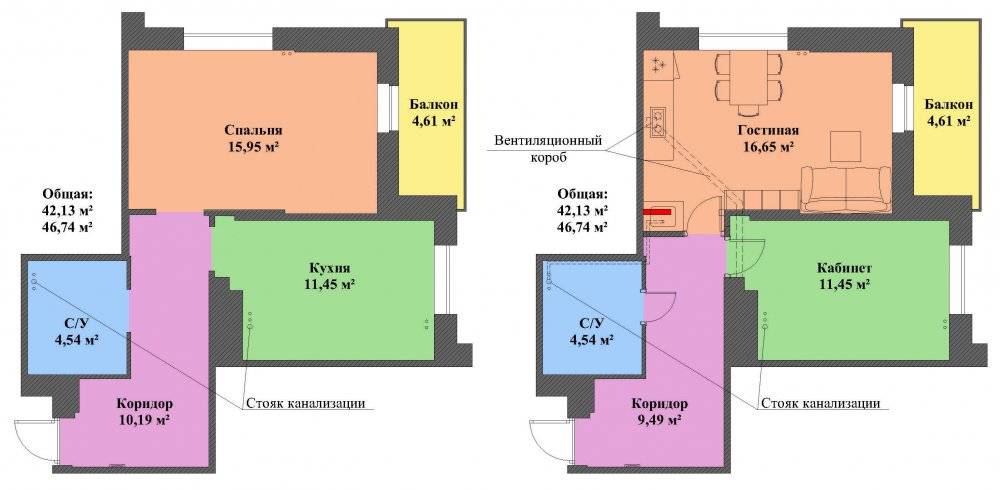

Перенос кухни в коридор или другую комнату влечет за собой необходимость устройства подвода к мойке и посудомоечной машине воды, а также отвода в канализацию бытовых стоков. Хозяева об этом задумываются, почему-то, в последнюю очередь, хотя именно этот фактор очень часто становится решающим при перепланировке пространства квартиры.

При монтаже труб водоснабжения проблем практически не возникает. Их можно расположить как под потолком, так и в стяжке под напольным покрытием, пропустить их через небольшие отверстия в стене или замуровать в штробы. Трудности возникают, как правило, с устройством канализации, которую требуется укладывать под определенным уклоном, да и диаметр типовой трубы имеет больший, чем для водопровода, размер – 50мм, что нередко создает препятствие при проходе через несущие ограждения.

При проведении коммуникаций в зону «новой» кухни не следует забывать о вентиляции, избавляющей помещение от паров и запахов, витающих в воздухе во время приготовления пищи. Грамотно проложенный короб с установленной над плитой вытяжкой защитит комнату от задымленности и чрезмерной влажности. Его в обязательном порядке необходимо будет подсоединить к вытяжному вентканалу, расположенному на одной из стен бывшей кухни, но ни в коем случае – к вентиляционным решеткам, находящимся в санузлах. Иначе неприятные запахи время от времени, если не постоянно, будут появляться на кухне. При подсоединении вентиляционной трубы к каналу не допускается его перекрытие или заужение.

Монтаж вентиляционного короба сопровождается некоторыми неудобствами:

  • для обеспечения хорошей тяги, на длинных горизонтальных участках потребуется установка дополнительного вентилятора и, как следствие, шумоглушителя;
  • для улучшения визуального восприятия, трубу прячут за конструкцию подвесного потолка, что невыполнимо даже при стандартной высоте помещения;
  • для возможности прокладки короба без изломов, в стенах пробивают дыры значительного диаметра.

Перенос кухни сопровождается, также, прокладкой электрической разводки. Для удобства хозяйки, в рабочей зоне необходимо предусмотреть подсветку и требуемое количество розеток, а также одиночные светильники и лампы. На кухне появится уют и комфорт только в том случае, если она будет иметь достаточное освещение, яркость которого можно регулировать по ситуации и своему настроению.

Нюансов, с которыми собственники сталкиваются при переносе кухни в комнату, существует намного больше ранее перечисленных. Перед началом работ следует хорошенько обдумать все трудности, которые с различной степенью вероятности могут встретиться в процессе перепланировки. При безответственном подходе ремонт остановится где-то на средней стадии, когда и дальше продвинуться не получится в силу разных причин, и назад возвращаться будет уже слишком поздно и бессмысленно.

К сожалению, нередко встречаются ситуации, в которых потраченные материальные средства на перенос кухни себя не оправдывают. Хотя имеют место и безвыходные условия проживания, когда без перепланировки квартиры семье обойтись чрезвычайно сложно.

Можно ли перенести кухню в комнату

Прежде всего, необходимо разобраться со всеми законодательными и бытовыми нюансами. Перенос кухни в новостройке считается перепланировкой. А если вы живете в многоквартирном доме, то ваша свобода по переустройству и перепланировке серьезно ограничена. Необходимо считаться с требованиями ряда законодательных актов и не нарушать права других проживающих. Поэтому собственник квартиры обязан получить разрешение на перепланировку у местных органов власти. Для Санкт-Петербурга это районные межведомственные комиссии, созданные при администрациях районов города.

В случае игнорирования закона, согласно ст. 7.21 КоАП РФ вам грозит штраф от одной тысячи до двух тысяч пятисот рублей, а также вы не сможете распорядиться вашей квартирой, например, продать ее. Более того, вы будете обязаны вернуть помещению прежний вид, что потребует немало затрат.

Теоретически, вы можете перенести кухню хоть в другую комнату, хоть в коридор или подсобку. На практике осуществить перенос вам разрешат далеко не всегда.

Видео-советы по установке унитаза

Любая перепланировка, какой бы она ни казалась простой, должна осуществляться предельно грамотно. Актуально это для случаев, когда меняется типовое расположение сантехнического оборудования. Все должно быть тщательно просчитано и точно исполнено. Даже небольшие ошибки могут привести к хроническим проблемам в виде постоянных засоров и неприятного запаха из санузла. Те кто не имеет опыта в проведении работ такого рода, лучше всего обратиться к специалистам. Они рассмотрят конкретные условия, дадут рекомендации по приобретению необходимого оборудования, и качественно его проведут. Только в этом случае можно гарантировать хорошую работу унитаза, который будет установлен там, где запланировал владелец жилья.

Колодец.

Его расположение находится в самой нижней части водоотведения.

Расстояние его от объектов должно быть различно.

Если речь про водоёмы, то расстояние будет составлять не менее 10 м.

Если рядом имеется водозаборный колодец, то оно увеличивается до 50 м.

Теперь о выборе колодца.

Существует три типа.

Герметичный колодец, называющийся накопительным. В такую емкость поступают сточные воды. Кроме того, его нужно периодически очищать.

Колодец с септиком. Септик представляет собой несколько последовательно прикрепленных друг к другу камер, в которых находятся сточные воды. Осадок перерабатывается бактериями, а затем очищенная жидкость поступает в почву.

Последний тип называется станцией глубокой очистки. То есть колодец с фильтрами. С помощью него отделяется органика, которую можно использовать для удобрения почвы.

Первые два варианта возможно сделать собственными руками, а для третьего потребуется помощь специалиста, так как это сложный процесс. Также возможно купить станцию очистки.

Порядок действий

Рассмотримподробнее, как перенестиканализацию из кухни в комнату:

  • составление проекта. Делается точный чертеж квартиры в масштабе, на котором отмечаются участки изменений. Его надо сделать правильно, с соблюдением всех требований. Это необходимо, так как проект придется утверждать в нескольких инстанциях. Неряшливые или неграмотные чертежи сразу вызывают у чиновников сомнения;
  • получение всех разрешений, согласование в инстанциях;
  • выполнение необходимых работ;
  • получение в БТИ нового техпаспорта на квартиру.

С технической точки зрения, работы по сборке канализационной линии внутри квартиры не представляют сложности. Однако, надо продумать важные моменты:

  • трубопроводы следует расположить так, чтобы они не мешали и не находились на виду;
  • необходимо обеспечить заданный уклон труб.

Иногда скрытное размещениеэлементов системы невозможно. Установить трубы под напольным покрытием непозволяет конструкция пола, и остается только спрятать их между натяжнымполотном и потолочной плитой. Этот вариант вполне допустим, но обеспечитьнеобходимый наклон трубне удастся.

Перенос канализации в другую комнату без наклона требует установки бытового канализационного насоса. Для него надо отвести место, подключить к сети электропитания и периодически обслуживать. Это сложно и требует постоянного внимания, поэтому рекомендуется заранее разобраться с прокладкой трубопроводов. Иногда их прячут в стены, делая скрытый монтаж. Это хороший вариант, но трогать несущие стены не следует. Если других способов нет, проще изготовить короб и отделать его в общем стиле с остальными стенами комнаты.

Как правильно перенести унитаз от стояка, можно ли справиться самостоятельно

Создание комфортной обстановки невозможно без перепланировки помещения, которая затрагивает и туалет в квартире.

Возможные проблемы при переносе унитаза

Увеличение свободного пространства туалетной комнаты подталкивает к мысли и переустановке санузла. Реален ли перенос унитаза в сторону?

Да, но чтобы сантехника правильно функционировала, следует знать некоторые тонкости.

Специалисты озвучивают следующие нюансы подобного переноса:

  1. Вероятность возникновения засора увеличивается при удалении от стояка, ведь нечистоты преодолевают длинный путь.
  2. Смыв воды сопровождается неприятным запахом (канализационный смрад) и булькающими звуками. В длинном трубопроводе образуется высокое разрежение, что приводит к высасыванию воды из приборов (расположенная неподалеку сантехника) и срыву их гидравлических затворов.

Рекомендации по монтажу унитаза

При правильном подходе к решению вопроса, подобных проблем можно избежать. Перенос унитаза от стояка – процесс, который регламентируется действующими нормами (СНиП).

Требования к канализационному трубопроводу:

  • Использование труб, диаметр которых находится в диапазоне 50…100 мм. Оптимальным считается сечение в 100мм, подводимое к унитазу (минимальный риск появления разрежения или «пробки» из нечистот).
  • Максимальное расстояние от унитаза до стояка – 1,5м. Если труба окажется длиннее, мощности сливного бачка не хватит на то, чтобы протолкнуть фекальные массы. Они оседают на стенки трубопровода, и образуется затор.
  • Соблюдение правильного уклона. На каждый метр трубопровода он составляет 2см (сечение в 100мм) или 3см (для 50мм сечения).

При заниженном угле наклона стока гарантируется 100% засорение канализации, поскольку снижается скорость потока жидкости. Если же уклон завышен – поток развивает чрезмерную скорость, отчего в трубе скапливаются твердые частицы. Как результат – перекрывается движение воды.

Самый простой способ получить требуемый уклон – предусмотреть подиум для установки унитаза, приподнимая его над поверхностью (иногда на значительную величину). Здесь же можно спрятать сантехнические коммуникации.

Отсутствие прямых углов при прокладывании новой канализации. Если это условие невыполнимо, разрешается монтаж под углом 45° (два таких угла вместо одного прямого).

Если поставить унитаз в квартире с учетом этих нехитрых правил, то вероятность возникновения засора будет сведена к минимуму (стоки отводятся самотеком).

На практике, чтобы сдвинуть унитаз потребуется выполнить определенную последовательность действий:

  1. Отметить расстояние, на которое можно передвинуть санузел. Понадобится закрепить один конец полутораметрового шпагата на стояке и начертить мелом (привязан к другому концу веревки) дугу.
  2. Выбрать наиболее подходящее месторасположения унитаза и установить его. Желательно не выходить из зоны максимального удаления, отмеченной на полу.
  3. Замерить перепад высоты между центром сливного патрубка и полом. Сравнить полученные данные с высотой точки врезки. Если она оказывается выше – придется построить подиум, при помощи которого сливной патрубок поднимается на 30 мм над тройником стояка (точка врезки).
  4. Закрепить сантехнику на подиуме (полу) и подключить ее к сливной системе, обеспечив максимально прямой трубопровод (избежать прямых углов).

Совсем необязательно выполнять жесткий подвод холодной воды к унитазу, гораздо проще воспользоваться длинным гибким шлангом.

Особенности монтажа электрической модели

Если владельцы частных домов самостоятельно выбирают, где разместить этот элемент, то жители многоквартирных домов часто лишены выбора, так как в их квартирах приборы размещены в санузлах согласно первоначальному плану.

Нередко места под полотенцесушители выбирают очень неудобные, например, над раковиной. В таком случае при первом же ремонте или перепланировке хозяин квартиры задастся идеей перенести устройство на более комфортное место. Но как сделать это по всем правилам, с наименьшим ущербом для ванной комнаты и без неприятных последствий?

Перенос электрического полотенцесушителя не вызывает никаких трудностей – происходит это намного проще, чем в случае с аналогами водного типа. Согласовывать перенос электрической модели документально также не требуется, так как при этом никакие виды коммуникаций затронуты не будут.

Существует только два условия, которые необходимо соблюсти для правильного переноса или первоначального монтажа: расстояние от источников воды не менее 60 см и правильная подводка электропитания

Электрический полотенцесушитель считается практичнее водяного не только из-за простоты в монтаже, но и благодаря удобству в использовании.

Преимущества электрических сушек:

  1. Круглогодичная эксплуатация. Закрытый контур электрических сушилок позволяет эксплуатировать их круглый год, даже когда отключена система отопления или не подается горячая вода по причине проведения профилактических работ.
  2. Износостойкость. Электроприборам не страшны перепады давления, жесткая вода и коррозия.
  3. Возможность регулировки температуры нагрева. Для этого необходимо лишь дополнительно установить реостат, в некоторых моделях он присутствует изначально.

Именно поэтому многие хозяева для обустройства санузла предпочитают водным полтенцесушителям электрические.

На рынке представлены разные виды электрических полотенцесушителей – различают сухие и масляные модели. В жидких, как правило, используются трубчатые электронагреватели.


В приборах сухого типа вместо жидкого наполнителя используется специальный нагревательный силиконовый кабель, наподобие тех, из которых монтируют систему теплый пол

Для того чтобы обеспечить нормальную безопасную работу электрических сушилок нужно придерживаться нескольких правил:

  • проводка должна быть качественно скрыта в стене;
  • желательно установить устройство защитного отключения на проводку к ванной, в идеале – на сам полотенцесушитель;
  • следует заземлить прибор, так как он находится в помещении с повышенной влажностью;

Розетка для устройства, как и любые розетки в ванной, также должна быть заземлена и иметь степень защиты IP4 или IP65 (от пыли или от прямых струй воды и пыли).

Монтаж полотенцесушителя на другую стену

Итак, какие же вопросы могут возникнуть, если вы решили перенести прибор? Для начала, давайте выясним, считаются ли эти манипуляции перепланировкой квартиры, для которой требуется специальное разрешение жилищной инспекции.

На поэтажных планах БТИ такие изменения не отмечаются, поэтому соответствующего регламента нет. Но если вы живёте не в частном доме, а в многоквартирном, то следует помнить, что сушитель работает от общедомовой системы отопления. А это значит, что нужно обязательно согласовать свои действия как с управляющим по дому, так и с остальными жильцами, чтобы в дальнейшем избежать досадных неприятностей.

Существует два возможных варианта развития событий. Например, если вы задумали перенести только лишь полотенцесушитель, а не проводите тотальную перепланировку всей квартиры, то достаточно лишь обратиться в управляющую компанию, которая впоследствии выдаст вам справку о том, что все работы были проведены с её помощью.

Если же в вашей квартире полноценный ремонт, то не обойтись без обращения в жилищную инспекцию. Вам нужно будет подать соответствующие документы, где будут прописаны все изменения, в том числе перенос полотенцесушителя. Жилищная инспекция рассмотрит ваш проект и согласует его, после чего можно будет приступить к делу.

Перенос водяного полотенцесушителя

Существует два различных вида этого приспособления: водяной и электрический. Для начала рассмотрим особенности переноса водяного полотенцесушителя, так как это более сложная и трудоёмкая операция, чем во втором случае

Если у вас имеются нужные инструменты и умения, то справиться с этой задачей можно и своими силами, но следует действовать очень аккуратно и осторожно, ведь в случае неудачи исправить ошибки будет весьма затруднительно

Водяной прибор состоит из следующих частей:

  • система, по которой подаётся вода;
  • специальная пробка;
  • кронштейны для крепления на стену;
  • клапан для спуска воздуха;
  • вентили для перекрытия воды.

Итак, следует обратить внимание, что прибор может работать как от системы отопления, так и от системы, которая обеспечивает приток горячей воды в квартиры. Конечно же, предпочтительнее будет второй вариант, потому что отопление подаётся не более полугода, всё остальное время в году об использовании полотенцесушителя в этом случае не может быть и речи

Также, в случае любой поломки систему горячего водоснабжения перекрыть гораздо легче, чем отопительную. Это позволит вам сэкономить силы и доставит большой комфорт в дальнейшем.

Для осуществления переноса понадобятся такие инструменты, как болгарка, сварочный аппарат и т. д.

Перенос электрического полотенцесушителя

Этот случай значительно легче, чем описанный ранее. Идеальным будет наличие рядом с предполагаемым местом переноса источника питания — тогда не придётся прокладывать дополнительный провод

Именно на это стоит обратить внимание перед выбором места на другой стене для вашего полотенцесушителя

Если же провод прокладывать всё-таки нужно, то перед вами будет стоять другой выбор: как лучше его расположить — под облицовкой или непосредственно на ней. Первый вариант намного надёжнее, но и сложнее. В случае если вам нужно сделать всё быстрее и менее затруднительно, а в ванной не проводится прочего ремонта, то можно воспользоваться и вторым вариантом. Это также избавляет от необходимости проводить отделочные работы после установки полотенцесушителя на новое место.

В принципе, вся суть работы здесь сводится к тому, что предстоит снять прибор с предыдущего места крепления и перенести на новое, предварительно просверлив дрелью места для специальных держателей.

Перенос стояка

Наиболее технически сложным является вариант переноса унитаза на большое расстояние, превышающее 1,5 метра. Есть два способа решения проблемы:

  • переоборудование канализации,
  • монтаж насосной установки.

Смещение стояка на необходимое расстояние

Подобные действия требуют обязательного юридического согласования. Техническая часть задачи относится к разряду сложных – рекомендуется привлечение сантехника.

Подключение насосного оборудования (сололифта)

Установка устройства позволяет решить все проблемы, связанные с ограничениями по СНиП – стандартам. Появляется возможность избежать дополнительные строительно – монтажные работы. При выборе модели ориентируйтесь на образцы, рассчитанные на высокие температуры. Чем выше допустимые температурные значения, тем дольше срок службы насоса.

Компактный механизм монтируется внутрь сливного бака, реже – на задней стенке бачка. Подробное руководство по монтажу дается в инструкции производителя.
