Причины кипения твердотопливного котла

Газовые отопительные котлы

Такие отопительные элементы отличаются большой мощностью и малым рабочим пространством. Такие котлы могут быть как элементом отопления, то есть являться частью отопительных систем домов, так и частью системы горячего водоснабжения.

Для газового оборудования можно выделить следующую классификацию:

  • по количеству контуров;
  • по способу исполнения;
  • по способу выброса отработанного газа;
  • по своей эффективности, а более точно, по принципу работы с водяным паром;
  • по способу розжига.

По первому признаку выделяют одноконтурные и двухконтурные элементы. Котлы с одним контуром являются частью только отопительной системы, как правило. Иногда они являются частью системы горячего водоснабжения.

Стоит заметить, что такое использование котла встречается крайне редко, как собственно, и сами одноконтурные котлы.

Схема котла в маленькой семейной бане.

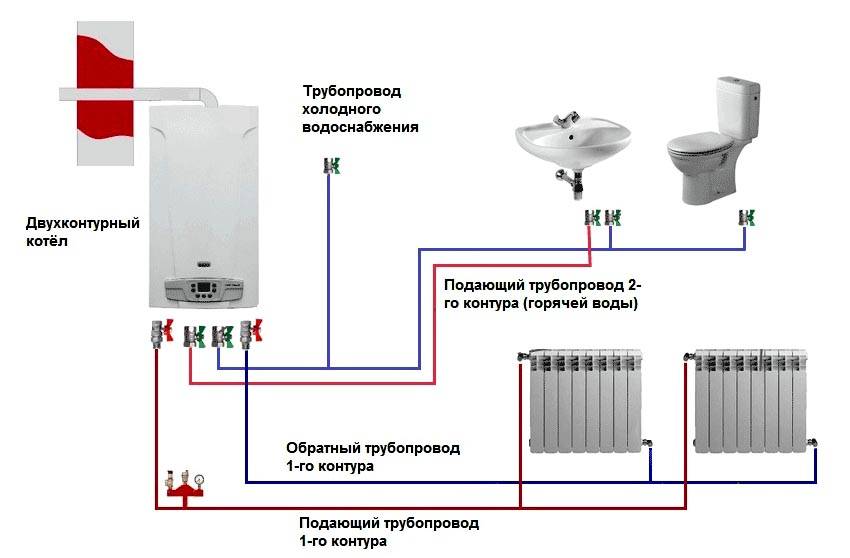

На практике гораздо чаще встречаются двухконтурные элементы. Для таких котлов отопления характерно то, что они являются частью сразу двух отдельных систем: системы отопления и системы горячего водоснабжения.

По второму признаку выделяют настенные и напольные приборы. Чаще встречаются настенные. Большим преимущество напольных отопительных приборов можно назвать то, что они имеют очень широкий диапазон выбора мощности. Такие котлы используют для систем отопления, рассчитанных на помещения общей отопительной площадью не более 200 кв. единиц.

Настенные же котлы более компактны, кроме того, они устанавливаются на стены, что еще больше экономит рабочее пространство. Для таких котлов характерно то, что они имеют специальные приборы для их же безопасности. Такой комплект приборов называется группой безопасности, а также иные элементы.

По способу выброса отработанного газа выделяют два вида котлов: с принудительной тягой и с естественной. В приборах с принудительной тягой выход отработанных газов осуществляется по средствам коаксиальных труб, которые конструктивно состоят из внешней части и внутренней. Большим преимуществом таких котлов можно назвать то, что они для горения не используют воздух внутри помещения, поэтому не нуждаются в постоянном проветривании отапливаемого помещения для запасания свежим воздухом.

Схема газового котла отопления.

Что касается котлов с естественной тягой, то выброс отработанных газов происходит естественным путем — за счет постоянного притока чистого воздуха снаружи.

Стоит заметить, что подобные системы не подходят для больших жилых домов. Они могут быть установлены в нежилых помещениях, или жилых помещениях с малой отопительной площадью.

По своей работе с отработанными газами или по своей эффективности все подобные агрегаты можно также разделить на два основных вида — на конденсационные и конвекционные котлы.

Конденсационные котлы используют две энергии — от сгорания газа и от образованного конденсата. Конденсат собирается в специальной камере, где отдает часть своей энергии. Такие котлы характерны смещением точки росы, что увеличивает КПД.

Конвенционное оборудование получает только энергии сгорания топлива.

По способу розжига можно выделить котлы отопления с электронным и ручным розжигом. Котлы с электронным розжигом являются автоматическими (абсолютное большинство отопительных газовых котлов). Такие котлы отличаются своей экономичностью по отношению к приборам с ручным розжигом. Связано это с тем, что такие котлы не содержат в своем составе специальной камеры розжига, в которой пламя горит постоянно.

Схема устройства и работы твердотопливного котла отопления.

Котлы с автоматическим розжигом запускаются автоматически в необходимый момент времени. Кроме того, такие агрегаты способны самостоятельно возобновить работу в случае сбоя электропитания, в то время как котлы с пьезоэлементом нуждаются в присутствии человека.

Все эти разновидности котлов могут быть как энергозависимыми, так и независимыми. Для систем отопления, которые оборудованы энергозависимым котлом, характерно принудительное движение теплоносителя. Для энергонезависимых — естественное движение воды. Обусловлено это тем, что поддерживать горение котел способен и без электричества, а вот движение теплоносителя осуществляется благодаря циркуляционному насосу, который работает от электричества. Если такой насос имеется, то теплоноситель приводит в движение он (принудительное движение). Если насоса нет, то движение воды возможно только благодаря давлению самого теплоносителя.

От теории к практике

Чаще желающие смастерить оборудование своими руками останавливают выбор на вертикальном твёрдотопливном котле. Процесс изготовления будет рассмотрен на примере твёрдотопливного котла для отопления дома площадью 100 м2. Эта система состоит из семи радиаторов и разводки системы водопровода.

Итак, делаем теплообменник:

  1. изготавливаем вертикальные основания теплообменника. Для этого берём четыре профильные трубы длиной по 30 см каждая, которые будут располагаться со стороны камеры сгорания;
  2. в них газовым резаком делаем по четыре отверстия диаметром 5 см. Неровности убираем угловой шлифовальной машинкой (болгаркой). Должно получиться восемь отверстий;
  3. в трубах, которые будут находиться в задней части оборудования, проделываем четыре отверстия диаметром 40 мм и четыре диаметром 50 мм. Все они должны располагаться со стороны соединения с передними стойками. В результате должно получиться по восемь отверстий;
  4. в профильной трубе длиной 500 мм вырезаем отверстие для крепления патрубка, через который будет происходить вывод отработанной воды;
  5. в верхней части задней стойки делаем отверстие для подачи воды в систему.

После чего приступаем к сборке теплообменника. Вертикальные основания соединяются профильной трубой. Для этого её кладём на установленные перпендикулярно поверхности основания. Места соединения провариваем сваркой. Всю эту конструкцию с обратной стороны соединяем профильной трубой с отверстиями для отвода воды. В результате получаем переднюю стенку теплообменника.

Далее вертикальные основания устанавливаем перпендикулярно, и свариваем четырьмя трубами круглого сечения. Получается задняя стенка теплообменника. Переднюю и заднюю стенки соединяем между собой. Для этого надо подвести продольные трубы к отверстиям и проварить их, а затем к конструкции привариваем патрубки для подачи и вывода воды. Стыки завариваем с использованием кусочков металла и проверяем прочность теплогенератора.

После проверки прочности сварки закрываем пробкой патрубок для отвода воды, а в отверстие для подвода заливаем воду. Проверяем герметичность сварочных соединений на видимые протечки.

Изготовление корпуса тоже потребует усилий. Для этого из листов жаропрочной стали вырезаем восемь стенок – 2 передние, 2 задние и 4 боковые. Площадь каждой из них должна быть 850 х 300 мм. Все замеры производим метровой линейкой, отрезаем материал болгаркой. После чего вырезаем две пластины размером 450 х 450 мм: одну для днища, другую для верхней плиты котла.

Делаем два отверстия под дверки в передней стенке: первое — на уровне колосника для поджигания топлива и очистки камеры сгорания, а второе – немного выше по уровню для загрузки топлива. В работе используем дрель и болгарку. Из листа нарезаем рёбра жёсткости длиной 80 см.

Как правильно монтировать отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил. В целом схема установки выглядит так:

В целом схема установки выглядит так:

  • Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
  • Далее устанавливают теплогенератор, то есть выбранный котел.
  • Монтируют расширительный бак.
  • Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
  • Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
  • Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.

Обратите внимание на некоторые нюансы:

  1. Котел должен быть расположен в самой нижней точке системы.
  2. Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
  3. Поворотов в трубопроводе должно быть как можно меньше.
  4. Для повышения эффективности отопления необходимы трубы с большим диаметром.

Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.

Кипит вода в расширительном бачке системы отопления

of your page –>of your page –>

lesnoy » 01 ноя 2016, 19:38

Проблема с циркуляцией

Если у вас есть циркуляционный насос, но система работает нестабильно, то проблема может крыться в нем. Для проверки работоспособности приложите руку к батарее – если ощущаете легкую вибрацию, значит, насос работает нормально, если нет – выполните следующие действия.

Проверьте и зачистите электроконтакты.
Проверьте детали насоса на предмет износа и наличия известковых отложений (если используется обычная водопроводная вода).
Наконец, можно выключить насос, открутить пробку и с предельной осторожностью провернуть вал. На некоторое время это должно помочь

Для удаления отложений можно использовать лимонную кислоту.

Надеемся, теперь вы знаете, почему закипает вода в котле. Чтобы избежать подобных проблем в будущем, советуем посмотреть тематический видеоролик, а более детально о котлах можете узнать тут – http://formulatepla.com.ua/7-kotly-dlitelnogo-goreniya.

Текст видео

23 января 2016 года не было целый день электричества.

Котел Попова с гидроразделителем в 230 литров закипел через шесть часов, но когда я приехал то была следующая неприятная картина – дымоход открыт на всю(хренова), задвижка средняя задвинута(хренова), краны пластикового отопления закрыты (хренова расширительный был отключен), поддувало закрыто тягорегулятором (супер) и тут вот оно ПРИЧИНА ПРИЧИН ЗАКИПАНИЯ был выдвинуты трубы окислителей где то на 5 мм от котла, что повлекло дальнейшее беспрепятственное поступление воздуха в топку и дальнейшее полное горение дров, что и вызвало кипение всей системы. ВЫВОД надо крепить трубы окислителей к котлу иначе они отодвигаются от тепловых расширений и от ударов когда закидываешь дрова,пни. Всем на заметку.

Я у всех где ставил котел проехал и приварил болты М10 снизу поддувала и гайкой притянул трубы окислителей намертво к корпусу котла. Проблема решена на все сто процентов. Чистка топки от золы раз в неделю совочком пол ведра пепла.

По личным вопросам тел. +7928-280-35-04 Евгений

У кого есть вопросы присоединяйтесь к нам в группу Ватсапп:https://chat.whatsapp.com/6ZXZjCgcE4J.

В чате вы можете решить вопрос по выбору системы отопления и выбору котла для отопления дома. И многое другое. Одна голова хорошо а сто лучше.

Кипит вода в расширительном бачке системы отопления Ссылка на основную публикацию

Батареи стреляют

Иногда причина того, почему батареи отопления в частном или многоквартирном доме иногда начинают стрелять, кроется в них самих. Это происходит из-за того, что трубы изготавливают из металла. Этот материал при нагревании расширяется, а при остывании уменьшается, что приводит к возникновению гула, похожего на стрельбу. Предотвратить близкое соприкосновение со стеной можно при помощи мерелона – утеплителя для труб.

Теплоизоляция для труб

Но это не единственная причина того, что батареи отопления в доме периодически начинают стучать. Также шум может возникать из-за некачественной установки системы. Воспользуйтесь правилами, которые помогут избежать распространенных ошибок при монтаже.

Правила для крепления радиаторов:

  1. Расстояние от пола должно составлять 14 сантиметров;
  2. Расстояние от подоконника до батареи должно быть не менее 10 сантиметров;
  3. Расстояние от стены должно быть 5 сантиметров;
  4. Между радиатором и стеной необходимо установить мерелон;
  5. Крепить трубы следует на ровную стену;
  6. Край с воздухоотводчиком приподнять на сантиметр.

Крепление радиаторов отопления к стене

Дефицит воздуха для горения газа

Проблема, смежная с отсутствием тяги. Даже если котёл и дымоход в порядке, отсутствие свежего воздуха, поступающего в топочную камеру горелки, может привести к затуханию пламени.

Из школьного курса физики мы знаем, что для горения требуется кислород. Мощное пламя горелки быстро сжигает его из воздуха, превращая в углекислый газ. Если нового воздуха поступает очень мало, то горение прекращается, пламя спадает, а автоматика выключает подачу газа.

Причиной дефицита воздуха в помещении, где находится котёл, может быть:

  • плотно закрытые окна с уплотнителями;
  • притворённые сплошные двери с высоким порогом;

Мнение эксперта
Филимонов Сергей Винокурович
Мастер по ремонту отопительного оборудования

Для работы атмосферных котлов хорошая приточная вентиляция в котельной или ином помещении, где расположен газовый агрегат, является обязательной!

Принцип работы

Схематично отопительный контур ОС можно представить в виде длинного вертикального кольца. Одна сторона кольца – с горячей водой (стояк подачи от котла к РБ), другая сторона – с холодной (стояк с обраткой от радиаторов). Плотность горячего теплоносителя меньше, чем холодного – от нагревания вода расширяется.

Следовательно, вес воды и давление водяного столба в холодной части контура будет выше, чем вес воды и давление столба в горячей ветке.

По закону сообщающихся сосудов жидкость будет стремиться к уравновешиванию давлений – к переходу из холодной ветки в горячую.

Так как контур – это такое замкнутое кольцо, происходит циркуляция или самотёк теплоносителя.

  • Стояк подачи максимально утепляется по всей высоте.
  • Котёл находится как можно ниже последнего радиатора.
  • В контуре имеется ёмкость для выхода избыточного объёма нагретого теплоносителя – расширительный бак (для обеспечения пониженной плотности и низкого давления водяного столба в нагретой ветке).

С естественной циркуляцией

Теплоноситель при естественной циркуляции движется под действием циркуляционного напора Pн (в мм. водного столба):

Pн=H x (pхол – pгор).

  • Н – перепад высот между котлом и последним радиатором, м;
  • pхол — плотность воды в холодном стояке обратки, кг/м³;
  • pгор — плотность воды в горячем стояке подачи, кг/м³.

Во время циркуляции по контуру теплоноситель тратит часть давления на преодоление гидравлического сопротивления труб, радиаторов, запорной арматуры. Поэтому при проектировании ОС выбирают материалы с низким гидравлическим сопротивлением, чтобы они в сумме не превышали расчётный напор Pн(не запирали систему).

Важно! В теплоносителе ОС присутствует воздух, который подмешивается в расширительном бачке. Для удаления воздуха трубы делают с наклоном не менее 3–5 мм на п

м. трубы.

С циркуляцией от насоса

Для увеличения естественного напора в контур ОС включают циркуляционный насос.

Существует два места врезки насоса в существующую ОС:

  1. На трубе обратки перед котлом. Расширительный бачок при этом переподключают к трубе обратки перед насосом (в зоне всасывания).
  2. На верхней подающей трубе сразу после точки подключения расширительного бачка.

Справка! Место врезки насоса оборудуют байпасом с лепестковым обратным клапаном.

Однотрубная

Однотрубная система с естественной циркуляцией делается только с верхней раздачей теплоносителя.

Все радиаторы в стояке однотрубной ОС соединяются последовательно – выход одной батареи подключается ко входу другой.

  • Малое количество труб.
  • Простота монтажа.
  • Несбалансированность системы – верхние батареи горячие, нижние – холодные. Для выравнивания температурного режима нижние радиаторы устанавливают с большим количеством секций.
  • Невозможность проведения терморегуляции из-за высокого сопротивления регулирующих кранов.

Двухтрубная

Двухтрубная система характеризуется тем, что к каждому радиатору подходят две трубы: одна доставляет горячий теплоноситель от стояка подачи, другая отводит охлаждённую воду в стояк обратки.

  • Сбалансированность всех батарей по температуре.
  • Радиатор можно заменить без отключения котла.
  • Увеличенный расход труб.
  • Трудоёмкость монтажа.

С верхней подачей

Горячая вода подаётся от котла вверх по вертикальному стояку на чердак или под крышу, откуда разводится по лежакам к вертикальным радиаторным веткам (как однотрубным, так и двухтрубным). Пройдя радиаторы, охлаждённый теплоноситель собирается в обратку и поступает в котёл.

С нижней подачей

При нижней подаче нагретый теплоноситель поступает в радиаторные ветки снизу вверх. Трубопроводы подачи и обратки прокладываются рядом друг с другом на уровне пола.

Внимание! Такая система не загромождает помещение обилием труб, но требует установки кранов Маевского на каждый радиатор для выпуска воздуха

  • Простота монтажа.
  • Долговечность.
  • Для циркуляции не требуется электроэнергия.
  • Система саморегулирующаяся – скорость теплоносителя зависит от температуры в комнатах.
  • Подходит не для всех помещений – нужен чердак, где ставится расширительный бак и прокладываются горизонтальные трубы.
  • Требует как можно более низкого расположения котла – в приямке или подвале.
  • Медленный нагрев при запуске.
  • Непрезентабельный внешний вид (железные трубы большого диаметра, чугунные радиаторы).
  • Малый радиус действия – не более 30 метров от котла.
  • Невозможность использования антифриза из-за ядовитости испаряемых паров.

что это, фото схемы для такого типа, почему быстро закипает вода в расширительном баке

Основное отличие открытых или гравитационных систем (ОС) от закрытых состоит в том, что в ОС теплоноситель сообщается с окружающим воздухом в открытом расширительном баке.

Теплоноситель находится в системе под атмосферным давлением, избыточное давление отсутствует.

Odnoklassniki

Описание системы отопления открытого типа: что это такое

Отопительный контур ОС состоит из котла, расположенного в самой нижней точке здания – подвале или приямке.

От котла отходит вертикальный стояк подачи теплоносителя в верхнюю точку здания (чердак или мансарду), где расположен расширительный бак (РБ).

От РБ по верху здания отходят горизонтальные трубы с небольшим уклоном к вертикальным стоякам, по которым теплоноситель доставляется к радиаторам.

От приборов отопления по низу помещения отходит магистраль обратки также с небольшим уклоном в сторону котла.

Принцип работы

Схематично отопительный контур ОС можно представить в виде длинного вертикального кольца. Одна сторона кольца – с горячей водой (стояк подачи от котла к РБ), другая сторона – с холодной (стояк с обраткой от радиаторов). Плотность горячего теплоносителя меньше, чем холодного – от нагревания вода расширяется.

Следовательно, вес воды и давление водяного столба в холодной части контура будет выше, чем вес воды и давление столба в горячей ветке.

По закону сообщающи

ogon.guru

Схема разводки труб

Тройниковая и коллекторная схемы разводки труб

Определившись в количестве сантехники, которая будет подключаться к инженерным коммуникациям, происходит выбор места, где она будет находиться.

Необходимо, прежде всего, определить, где какая сантехника будет устанавливаться.

Для этого нужно разметить все места, где предметы сантехники будут находиться и обвести конуры на полу, после чего вынести технику из санузла. Теперь необходимо на листе бумаге нарисовать схему помещения и нанести на неё схему, как будет проходить трубопровод.

Для этого желательно использовать такие принципы, как:

  1. Нежелательность пересечения труб;
  2. Прокладывать водопровод рекомендуется очень близко к канализации. Это необходимо, чтобы в дальнейшем их было легко закрыть коробом;
  3. Когда будет установлена сантехника, должен обеспечиваться легкий доступ к месту, где трубы будут соединяться уже с гибкими шлангами. При этом большая часть системы должна быть скрыта за специальным коробом.

Не нужно усложнять разводку труб, желательно делать все как можно проще:

  • все основные коммуникации необходимо прокладывать понизу, непосредственно над полом;
  • обязательно нужно водопроводные отводы делать через тройники, которые будут направлены перпендикулярно вверх относительно основных труб;
  • канализационные же отводы рекомендуется делать без вертикальной части, используя только как тройники, к которым будут подключаться непосредственно гибкие шланги.

Протечки через предохранительный клапан

Важный элемент системы безопасности – предохранительный клапан, необходимый для «подстраховки» закрытого расширительного бака. В котлах для индивидуальных систем отопления обычно устанавливаются пружинные предохранительные клапаны.

Схема клапана пружинного типа, где показаны основные функциональные детали, включая прижимную пружину, тарельчатый запорный элемент, седло

В корпусе такого клапана находится металлическая пружина, которая давит на шток, а он в свою очередь удерживает опорную тарелку в положении, когда она плотно прижата к седлу.

Если при повышении давления в системе отопления расширительный бак по той или иной причине не справляется со своими функциями, теплоноситель усиливает давление на тарелку. Пружина в этот момент сжимается и приподнимает тарелку над седлом. Через образовавшееся отверстие избыток теплоносителя устремляется в дренажную трубу и далее в канализацию.

Если расширительный бак подобран неправильно и его объема недостаточно, чтобы вместить всю поступающую воду, может произойти разрыв мембраны и вода заполнит всю верхнюю полость. При дальнейшем нарастании давления срабатывает предохранительный клапан, через который происходит отвод образовавшегося избытка теплоносителя.

Срабатывание предохранительного клапана происходит и в том случае, если мембрана порвалась из-за износа, при утечке воздуха через неисправный ниппель, при сбоях в работе автоматики управления

Если соединение патрубка клапана с дренажной трубой недостаточно герметично, теплоноситель окажется не в канализации, а на полу

Чтобы этого не случилось, при техническом осмотре обращают внимание на этот участок и при наличии малейших протечек выполняют герметизацию

Предохранительный клапан, установленный за пределами котла отопления, имеет аналогичную конструкцию и также может протекать, требуя неотложного ремонта

Обязательно определяют причину срабатывания клапана. При необходимости устанавливают новый расширительный бак с учетом объема теплоносителя в системе, меняют изношенную мембрану, неисправный ниппель либо бак в сборе, решают проблемы с настройками и управлением.

Ситуация, аварийная для котла отопления, для самого предохранительного клапана являются штатной, ведь он нужен именно для того, чтобы снизить ущерб от последствий аварии. Но клапан может и сам выйти из строя, став причиной утечки теплоносителя.

Чаще всего поломка связана с пружиной, которая постоянно испытывает нагрузки и в итоге теряет свою упругость, что приводит к протечкам даже при нормальной работе системы. Неисправный клапан заменяют на новый.

При выборе клапана учитывают его технические параметры:

  • номинальный диаметр отверстия патрубка (DN);
  • размер резьбового соединения;
  • давление срабатывания.

Требования к предохранительным клапанам для систем отопления регулирует ГОСТ12.2.085-2002.

Традиционным материалом для уплотнения резьбовых соединений является сантехнический лен (пакля), для повышения надежности и долговечности герметизации лен пропитывают специальным составом

Но что делать, если газовый котел потек из-за поломки недавно установленного клапана? Такое случается, когда межу тарелкой и седлом попадает крупинка мусора, например, ржавчина из расширительного бака. В этом случае клапан снимается, промывается под проточной водой и устанавливается на место.

Клапан устанавливается таким образом, чтобы пружина располагалась вертикально. На корпусе изображена стрелка, указывающая направление потока теплоносителя. Для уплотнения резьбовых соединений используются термостойкие эластичные прокладки или сантехнический лен.

Почему кипит газовый котел

При нормальной работе техники теплоноситель в контуре прогревается до заданной температуры. После чего естественным путем или принудительно за счет насоса разносится по системе отопления. Так прогреваются радиаторы в помещении. Затем жидкость движется по обратному контуру и возвращается в котел.

В случае перегрева теплоносителя срабатывают термодатчики. В результате работа прибора блокируется. Что делать, если котел закипел? Для восстановления нагрева необходимо найти причину поломки. Иногда система самодиагностики выводит на дисплей код ошибки:

  • E01 для «Навьен»;
  • Е02 для Baxi;
  • А03 для «Кореастар»;
  • 01 для Ariston;
  • F20 для «Протерм»;
  • 16 для Rinnai и т.д.

Но если этого не произошло, выявить неполадку можно по внешним признакам.

Что служит причиной перегрева:

  • Засор фильтров;
  • Скопление воздуха;
  • Засор теплообменника накипью;
  • Проблемы с циркуляционным насосом;
  • Несоблюдение нормативов для помещения, где установлено оборудование.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
