Разводка водопровода в квартире — сравнение тройниковой и коллекторной схем

Выбор труб

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

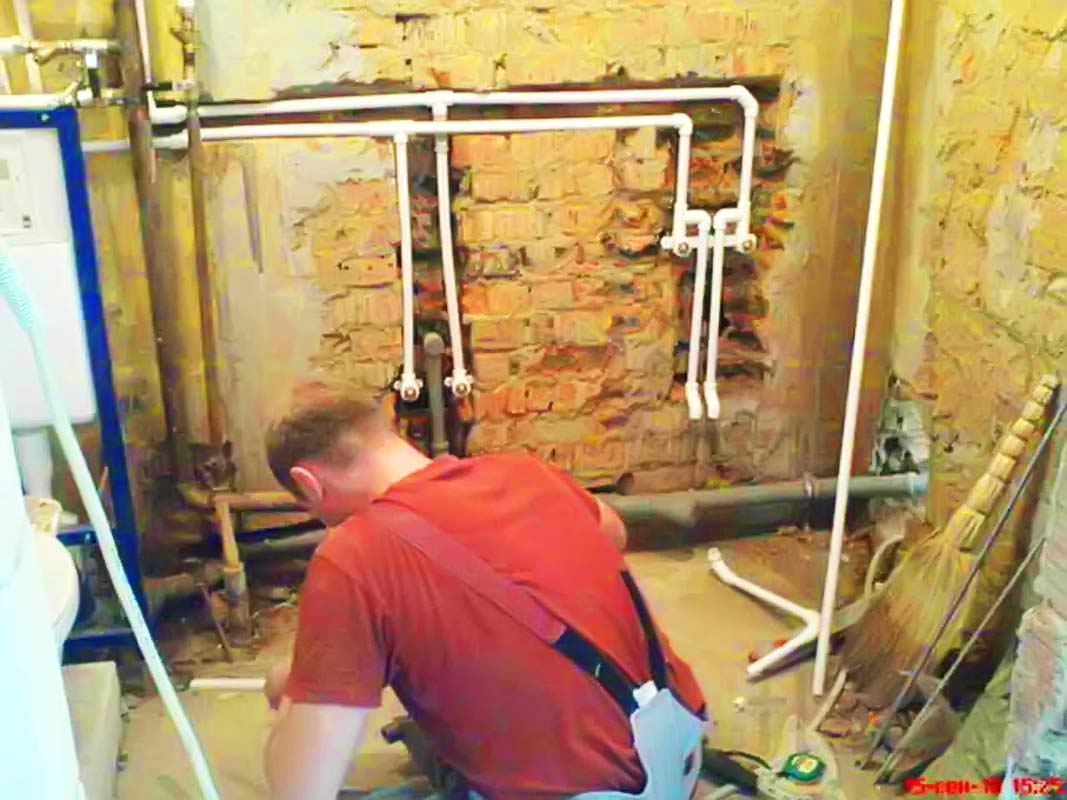

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

При помощи пластиковых труб с минимальным обжимным оборудованием, создать систему водоснабжения может каждый и своими руками.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

Диаметр и пропускная способность водопроводной трубы

  • 25 мм 30 литров/мин.
  • 32 мм 50 литров/мин.
  • 38 мм 75 литров/мин.

Проектирование водопровода в квартире

Подготовка правильного проекта разводки водоснабжения позволит избежать проблем как на стадии монтажа труб, так и позже, при пользовании водопотребляющим оборудованием.

Следует точно определиться с перечнем сантехники и потребляющего воду стационарного бытового оборудования, установка которых будет осуществлена в квартире. Затем вычертить план квартиры в масштабе, обозначить на нем позиции приборов, требующих подключения к водопроводу.

Остается определить схему развязки трубопровода, учитывающую в плане всю водопотребляющую стационарную технику. Помимо потребителей воды на схеме обозначается оборудование, являющееся частью системы водоснабжения (счетчики воды, насосы и т.п.), протяженность участков трубопровода и диаметры труб.

Водопроводные коммуникации практичнее вести по стенам – в штробах или поверх. При необходимости можно  обшить поверхностную магистраль коробом из пластика, гипсокартона (+)

В идеале схема должна учитывать позиции и характеристики (размер, тип) переходников, фитингов, муфт и т.п. Однако это выполнимо лишь для сантехника. Проще подготовить проект без этих «подробностей», идти с ним в сантехнический магазин и показать проект продавцу. Он поможет выбрать необходимые «мелкие» комплектующие.

Но прежде, чем идти за трубами и фитингами, нужно произвести гидравлический расчет проекта водоснабжающей системы. Это позволит убедиться в отсутствии значительного спада давления в проектируемой системе разводки водопровода, ее способности обеспечивать водой всех потребителей при их одновременной работе.

Разводка труб: схемы

До начала проектирования следует определить:

  • сколько сантехнических приборов будет ставиться в квартире и где;
  • место расположения главного узла со счётчиками;
  • точки монтажа запорной арматуры.

Нужно учесть, что ряд санустройств потребует специального оборудования для понижения давления (редукторов).

Вместе с этим нужно выбрать тип материалов, которые планируется использовать

Важно точно рассчитать их количество, составив смету. Это нужно, чтобы в процессе не нужно было отвлекаться на частые поездки в магазин. Разводку труб можно производить по одной из трёх схем:

Разводку труб можно производить по одной из трёх схем:

  • тройниковой (или последовательной). Это самый простой метод. К каждому стояку квартиры присоединяют трубу, от которой будут питаться все потребители воды. Плюсы: не требуется много труб. Минусы: в большой квартире в конце магистрали давление воды будет сильно меньше, чем возле стояка, а любые работы по сантехнике потребуют полного перекрытия воды;
  • коллекторной. Это универсальная схема, годится и для крупного, и для малогабаритного жилья. Вода со стояков идёт сперва к распределительному узлу – коллектору, а от него подводится к каждому из устройств-потребителей. Снабжение более равномерное по величине давления в каждом контуре. Но для сборки потребуется больше материала (труб);
  • комбинированной. Это сочетание двух указанных методов сборки. Пример: от коллектора направляется одна общая магистраль на кухню. К ней подключаются все потребители в помещении: раковина, посудомоечная машинка и другие устройства.

Дополнительные элементы в системе водоснабжения требуются для улучшения её характеристик или для обеспечения адекватной работы устройств. Это редукторы для повышения/понижения давления, запорные краны, фильтры, различные датчики и муфты для соединения труб без сварки. Существуют целые отдельные системы, которые способны перекрыть водоснабжение при утечке воды.

Коллекторная разводка водопровода в доме — недостатки

Прежде всего, разберемся с давлением в системе, которое правильно называется расчет требуемого напора. Я довольно подробно писал об этом Расчет поверхностного насоса: как рассчитать напор насоса.

Именно по расчету напора покупается требуемый насос для источника водоснабжения наружной части водоснабжения дома.

В этом расчете большую долю составляют потери на гидравлическое сопротивление труб. Цепочка очевидна, чем больше труб, тем больше их сопротивление потоку, чем больше сопротивление, тем больше требуется напор, чем больше напор, тем мощнее (читай дороже) требуется насос для доставки воды от источника.

Отсюда, коллекторная разводка водопровода в доме не может использоваться при выбранной гравитационной схеме водопровода. Напомню, гравитационная схема водопровода это самостоятельное растекание воды под действие гравитации из верхней точки в доме.

Кроме этого, нужно учесть, что к расчету напора нужно прибавить напоры каждого участка от коллектора до потребителя. Это незначительно, но всё-таки, увеличение требуемого напора приобретаемого насоса.

Увеличение расходов на насос, это лишь начало дополнительных расходов на коллекторную разводку водопровода в доме. Расходы увеличатся на покупку водопроводных труб, которых понадобится на порядок больше, чем в последовательной схеме.

Еще один минус, уже третий. Если проживание в доме только летнее, а зимой проживание наездами, появляется еще один серьезный минус использования коллекторов водоснабжения. Каждый раз, уезжая с зимней дачи. Вам придется сливать воду из каждого луча коллекторной разводки.

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

ИзображениеОписание

Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме

Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные).

Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).

Схема лучевой разводки водоснабжения

Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

  • Материалоемкость;
  • Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
  • Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Установка узлов системы водоснабжения

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

  • Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
  • Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
  • Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
  • Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
  • Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
  • Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
  • Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
  • Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

  1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
  2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
  3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
  4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Тройниковая разводка водопровода в доме это

Тройниковая разводка водопровода в доме иначе называется последовательная разводка. Описать её можно следующим образом.

От перекрывающих вентилей внутреннего водопровода по дому тянут две трубы, ГВС и ХВС. Сразу замечу, что на горизонтальных участках, горячая труба прокладывается выше холодной, чтобы не образовался конденсат.

В местах установки сантехнических приборов, к их водным розеткам, от магистрали тянутся трубы ответвления. Соединение с магистралями в местах отвода делаются при помощи водопроводных фитингов под названием тройник. От этого и название способа разводки «тройниковый».

Этапы монтажа

Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:

  • Прежде всего, на стояке необходимо установить аварийные краны.
  • Дальше монтируют счетчики, а также фильтры для воды.
  • Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
  • Теперь подключаются все сантехнические приборы.
  • Последний этап – это проверка всей системы на работоспособность.

Если создаваться разводка водоснабжения будет в новостройке или в обычной квартире, где проходит полная замена всей системы, то сделать все своими руками будет несложно.

Примите к сведению: если вы выполняете разводку труб в достаточно старом здании, прежде всего, нужно проверить, в каком состоянии там находится магистральный стояк, так как может потребоваться первоначально заменить его, в связи с износом.

Каким образом проводится замена водопровода

Для того, чтобы сделать замену водопровода в квартире, нужно все действия проводить последовательно и следуя плану. Если работа проводится непрофессионально и лишь бы как, то естественно все закончится течью. План производства работы, чтобы проложить водопровод в квартире, должен быть следующим:

  • Произвести выбор материала водопровода, который лучше всего подойдет для выполнения работы.
  • Создание плана для разводки водопровода в квартире для горячей и холодной воды.
  • Перенесение плана на площадь квартиры.
  • Необходимо рассчитать диаметр труб, отталкиваясь от плана, а так же материала из которого изготовлен водопровода.
  • Следующим шагом будет подготовка инструментов, которые необходимы для выполнения монтажных работ.
  • Затем нужно закупить необходимый материал.
  • Затем проводится сборка узлов и установка их на стояки с обязательной регистрацией.
  • Полный демонтаж водопровода в квартире, который уже непригоден для использования. Кроме этого снимается вся устаревшая сантехника.
  • Подключение ГМС, а аквастопа, если эти установки предусмотрены планом.
  • Обязательно подключить колбовый фильтр.
  • Затем проводят монтаж труб, предназначенных для горячей и холодной воды.
  • Установите сантехнику на места, запланированные при составлении схемы.
  • Первая подача водного напора для того, чтобы проверить нет ли утечек и дефектов.
  • Установите и подключите бойлер.

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.

Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.

Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Выбор труб

Чтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.

Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.

При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.

Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.

Принцип работы коллекторной схемы водоснабжения

Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.

Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за пол-оборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.

Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Расчитаны на 8000 циклов.

Преимущества и недостатки

Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.

Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.

Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами. Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене.
Несомненно, коллекторная разводка водопроводных труб имеет преимущества.

В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой. И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.

Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?

Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.

Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка. Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.

Этапы монтажа

Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:

  1. Прежде всего, на стояке необходимо установить аварийные краны.
  2. Дальше монтируют счетчики, а также фильтры для воды.
  3. Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
  4. Теперь подключаются все сантехнические приборы.
  5. Последний этап – это проверка всей системы на работоспособность.

Если создаваться разводка водоснабжения будет в новостройке или в обычной квартире, где проходит полная замена всей системы, то сделать все своими руками будет несложно.

Стоит отметить, что в таком случае можно неплохо сэкономить свои финансовые средства. А чтобы увеличить общую надежность системы, необходимо минимизировать количество стыков, соединений и даже небольших изгибов.

Примите к сведению: если вы выполняете разводку труб в достаточно старом здании, прежде всего, нужно проверить, в каком состоянии там находится магистральный стояк, так как может потребоваться первоначально заменить его, в связи с износом.

Установка кранов, фильтров и счетчиков

Перед началом их установки перекрывают воду на магистрали, а после устанавливают фильтр грубой очистки.

Фильтр рекомендуется устанавливать так, чтобы при необходимости его легко можно было заменить.

Возьмите на заметку: если вы будете самостоятельно монтировать счетчик, то обязательно смотрите, в какую сторону указывают направляющие стрелки, именно они показывают правильное направление движения.

Монтаж редукторов

Редуктор должен быть выбран исходя из его возможностей и показателей давления в сети.

Основная функция данного устройства заключается в стабилизации напряжения, поступающего к потребителю.

Его установка целесообразна в тех случаях, когда давление воды в системе превышает допустимое для сантехнических устройств.

Желательно сделать специальный сток, через который будут сливаться излишки, когда напор будет сильно превышать нормальный уровень.

У процесса установки есть определенные правила:

  • манометр регулятора давления необходимо монтировать так, чтобы он находился вертикально;
  • во время установки, стоит предусмотреть специальные отсекающие краны;
  • нужно учитывать обозначения на корпусе прибора, которые указывает, в каком направлении должна двигаться вода.

Монтаж коллектора и водопроводных труб

При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.

Замечание специалиста: для проверки прочности системы, в неё подают воду под давлением, в несколько раз превышающем обычное.

После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.

Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:

Классика жанра – тройниковая схема разводки

Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).

Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.

Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов

Преимущества классической схемы:

  • низкая стоимость;
  • компактность;
  • простота монтажа.

Недостатки этой системы разводки:

  • перепады давления, вызванные одновременным включением двух точек потребления воды;
  • перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
  • не всегда можно удобно разместить тройники на площади санузла.

В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.

Тройниковая  схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме  может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.

Что нужно знать о коллекторах?

Подобная конструкция обеспечивает равномерную подачу жидкости к нескольким одновременно включенным водоразборным приборам с соблюдением требуемого давления. При подборе оборудования следует помнить, что существуют коллекторы для распределения холодной и горячей воды.

Для изготовления корпуса устройства используется латунь или нержавеющая сталь, встречаются устройства из ударопрочного пластика, выдерживающего нагрев до температур более 100°С. Металлические изделия крепятся к трубопроводам при помощи резьбовых втулок. Для подсоединения пластиковых трубопроводов применяются коллекторы с компрессионными переходными элементами или со специальными втулками (фитингами), позволяющими припаивать пластмассовые трубы.

При подборе коллектора следует учитывать количество выходов, предназначенных для коммутации внешнего оборудования. В стандартных изделиях предусмотрено до 6 каналов, но производители допускают последовательное соединение 2-3 коллекторных модулей. Для сопряжения на узлах предусмотрены муфты, способ соединения зависит от конструктивных особенностей коллектора. Если коммутация дополнительного блока не требуется, то коллектор закрывается торцевой заглушкой.

Рекомендации покупателю

Основные рекомендации по подбору коллектора:

  1. Перед покупкой коллектора следует определиться с типом материала водопроводных труб. Рекомендуется использовать изделия из полимеров (например, из сшитого полиэтилена), которые не разрушаются под воздействием воды и не имеют резьбовых соединений.
  2. В процессе монтажа необходимо предусмотреть установку крана для боковых магистралей. Существуют коллекторные блоки с интегрированными вентилями, монтажнику требуется подключить трубы и сам коллектор к центральному стояку. Следует учитывать, что в случае повреждения механизма запорного устройства потребуется заменить весь коллекторный блок. При использовании изделия из латуни или нержавеющей стали краны устанавливаются отдельно.
  3. Блок дополнительных приборов устанавливается перед коллектором (например, счетчики, фильтры или обратный клапан).

Выводы и полезное видео по теме

Ролик #1. Разводка системы ХВС и ГВС в двухэтажном доме:

Ролик #2. Особенности монтажа ГВС и ХВС в доме:

https://youtube.com/watch?v=D8bGtKQaKNE

Ролик #3. Как компактно смонтировать коллекторный узел:

Провести монтаж разводки в собственном доме можно самостоятельно, но чтобы избежать неприятных последствий от непрофессионально выполненных работ, лучше попросить специалиста помочь спроектировать систему. Советы профессионала помогут избежать ошибок, лишних трат и переделок.

У вас появились вопросы в процессе ознакомления с материалом? Хотите поделиться личным опытом или сообщить интересные сведения по теме? Комментируйте, пожалуйста, в расположенном под текстом статьи блоке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
