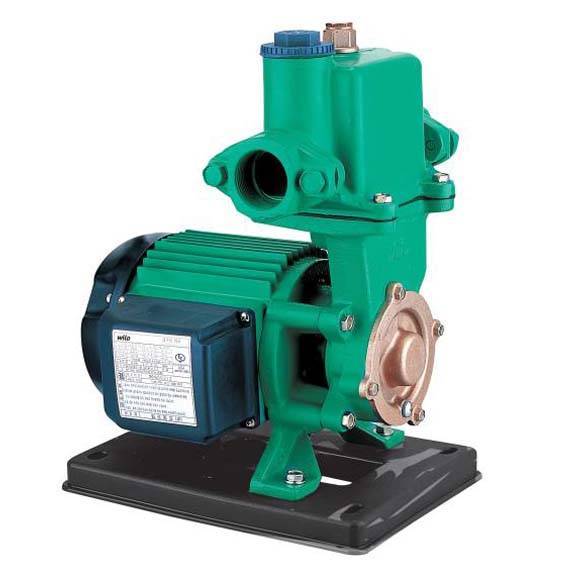

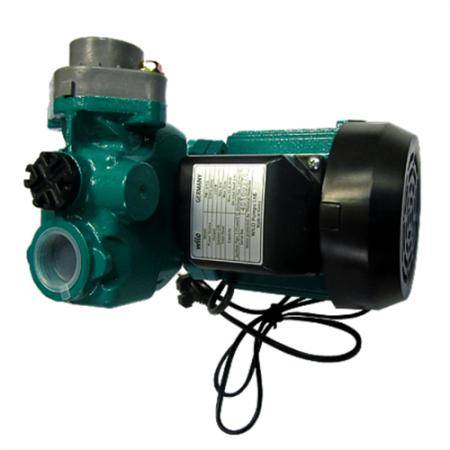

Почему насос Wilo PW-175E отключается и как решить проблему

1 Конструктивные и технические особенности

Насосы Вило существенно увеличивают КПД отопительной системы и теплоотдачу теплоносителя. Их применение позволяет при сборке магистрали использовать трубы с меньшим сечением, что снизит расходы топлива, уменьшит выделение углекислого газа, позволит добиться экономии без потери качества функционирования. Это достигается за счет правильно продуманной и разработанной конструкции, рассчитанной на непрерывную работу.

Проверка водной рубашки ротора

В сутки насос Wilo потребляет не более 250 Вт, функционирование бесшумное, поскольку отсутствует вентилятор и подобные технические элементы, производящие шум. В продаже имеются две разновидности циркуляционного оборудования – с сухим и мокрым ротором. Последние используются при монтаже систем отопления, как правило, внутри небольших зданий. Различие также заключается в мощности и объеме перекачиваемой среды. Самая слабая модель способна сделать отопительную систему более эффективной на площади 200 кв.м.

Мощная рассчитана на обогрев зданий, площадь которых достигает 1000 кв.м. И тот, и другой агрегат обладает максимально упрощенной конструкцией и малогабаритными размерами. Технические характеристики, касающиеся высоты напора, позволяют подымать воду с 8 метров при расходе 5 м/ч.

Отличительными особенностями являются прочность и устойчивость к коррозии материала исполнения насоса Wilo. Например, корпус вылит из чугуна, вал расположенный внутри него, — нержавеющей стали. Его крепление возможно благодаря графитовым подшипникам. Скорость подачи воды оснащена трехступенчатой регулировкой.

1.1 Требования по эксплуатации и профилактика

Во избежание преждевременного ремонта насосов Wilo, производитель призывает придерживаться следующего:

Не допускайте работу прибора на холостом ходу, когда в системе отсутствует вода. Сухой ход разрушает изоляцию, нарушает охлаждение электродвигателя и выводит из строя все оборудование.
Рабочий режим устанавливается строго в соответствии с максимальными-минимальными возможностями конкретной модели.
Когда насос находится во включенном состоянии, нельзя перекрывать поток теплоносителя.

Разборка циркуляционного насоса

При соблюдении указанных правил, для насоса характерным будет поддержание стабильного напора, а звук, издаваемый во время функционирования, будет равномерным и тихим. Большинство насосов не нуждаются в ремонте на протяжении 5 лет с момента включения в работу. Он требуется лишь при полном износе основных узлов или форс-мажорных обстоятельствах, вызвавших сбой устройства.

Профилактика – еще один вид периодических мер, проведение которых страхует насос и его элементы от преждевременных поломок. При этом простое техническое обслуживание проводится собственноручно, без вмешательства специалиста. Для этого ежегодно следует не реже 3-4 раз осуществлять визуальный осмотр внешних и внутренних частей агрегата и чистить его при необходимости.

Практика показывает, чистка становится обязательной после 2-3 лет работы. Влияет на проведение очистительных процедур качество теплоносителя, общие условия, при которых функционирует отопительная система.

Для профилактики необходимо приготовить отвертку крестовую и плоскую, накидной ключ, чистящую щетку. Осмотр требует разборки, во время которой вы обнаружите основные узлы гидроконструкции: корпус, крыльчатку, вал двигателя, ротор, клеммную коробку, воздушный винт и сам двигатель

Обратите внимание на такие нюансы:

работоспособность заземления;
отсутствие в местах соединений протечек;
значение давления в соответствии с технормами;
отсутствие вибрации и посторонних звуков (стука, лязг);
состояние корпуса. Он должен быть чистый и сухой;
насос не должен сильно нагреваться;
количество смазки на подшипниках, фланцах и движущих узлах должно быть достаточным;

Также убедитесь, что на кабелях клеммной коробки нет влаги, и они надежно зафиксированы, прокладки обеспечивают герметизацию, а места соединения с магистралью крепкие. Перед демонтажем устройства из системы сливается вода, перекрывается участок ее поступления, после чего снимается насос.

Правила установки и подключения циркуляционного насоса

6 болтов, соединяющие ракушку насосной части и корпус электродвигателя, выкручиваются накидным ключом. Когда ракушка будет снята, появится доступ к дренажным отверстиям. Крыльчатка остается на роторе двигателя. При помощи узкой отвертки плоского типа поддевается рубашка, служащая для отсека крыльчатки и двигателя. Проделанные действия выведут роторный вал и крыльчатку из стакана статора.

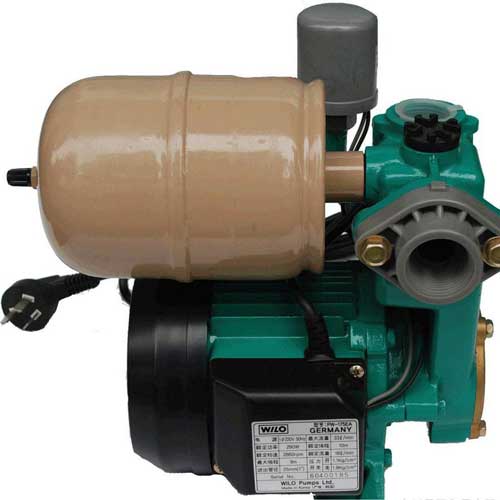

Гидроаккумулятор.

По устройству, обыкновенный железный бочонок с резиновой мембраной внутри, с площадкой для крепления насоса и лапами для крепления его самого. С одной стороны есть резьбовой выход для подачи воды, с другой – стандартный резьбовой штуцер с золотником для накачивания воздуха, обычно прикрытый резиновой или пластиковой крышкой. Ну что с ним может произойти?

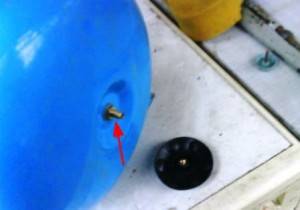

Штуцер для воздуха.

Чаще всего, со временем, стравливается воздух из воздушной половины ГА. В результате ГА становится просто железным бочонком, ничего не аккумулируя. Насос включается быстрее (выключается он тоже быстро) и чаще. Как-то я наблюдал, как насос включился и выключился 8 раз за одну минуту при полностью открытом кране на смесителе. Производители допускают не более 2-х раз за минуту. Лечится эта болезнь легко и быстро. Любым насосом (автомобильным) поднимаем давление в воздушной половине до половины максимального давления воды. Изначально там было — 1.5 бар, но и по воде изначально ставиться 2.8-3.0 бар. Поэтому лучше половина или, если вы ничего не трогали на реле давления, 1.5 бар.

К сожалению, любые другие происшествия с ГА – фатальны для него. Например, разрыв мембраны (практически невозможно, но один раз видел) или замораживание (это чаще, обычно у дачников). Я думаю, излишне напоминать, что давление воздуха в ГА следует проверять и, если понадобиться, поднимать при выключенном насосе и нулевом давлении на напоре.

2 Советы по ремонту Wilo-насоса

Ремонт насоса производятся только после отключения кабеля питания и дренажа участка. Следует сказать, что насосы с мокрым ротором комплектуются модулями в зависимости от необходимой мощности и размера. Восстановление работоспособности данных устройств облегчено — несправный модуль заменяют на новый.

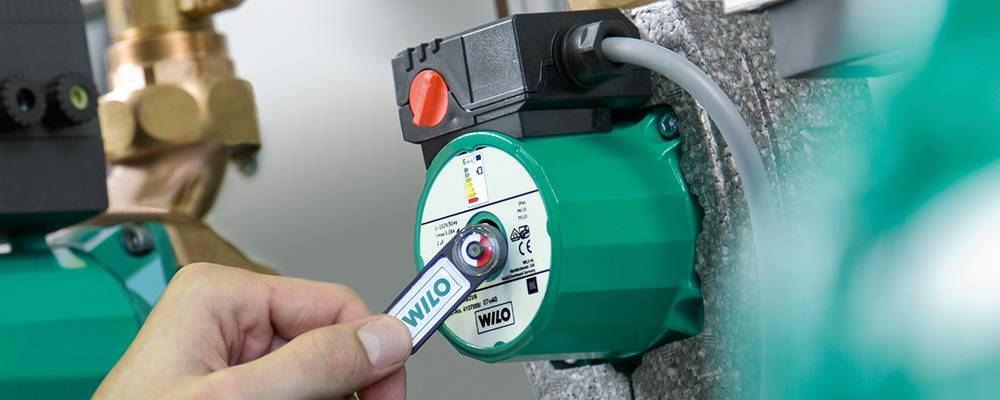

2.2 Не вращается вал при включенном насосе и характерных звуках

Причинами служат: окисление вала после длительного простоя либо попадание постороннего предмета в рабочее колесо. В первом случае, отремонтировать насос нужно следуя таким действиям: дренируйте воду, выкрутите винты, которые стягивают электродвигатель и корпус. Извлеките электродвигатель с ротором и рабочим колесом. Последний узел проверните рукой. Маломощные изделия для разблокировки вала требуют отвертку. Для нее в торце вала есть специальная насечка.

Тестирование электрической коробки циркуляционного насоса

2.5 Помпа вибрирует, при этом сопровождается шумом

Причина кроется в износе подшипников, обеспечивающих вращение рабочего колеса. Изношенные детали подлежат замене. Поскольку подшипники запрессованы с помощью съемника в посадочное место, вам потребуется деревянный молоток. Точными, но несильными ударами вбейте в посадочное место новые подшипники. Поводом для вибрации и сильного шума может выступать малое давление в системе. Устранение подразумевает его повышение на входе, не забудьте, что в теплоносителе уровень жидкости также необходимо повысить.

Двуроторный циркуляционный насос Вило

2.6 В системе низкий напор воды

Данная проблема возникает, когда неправильно подключены фазы в трехфазных насосах либо повышен процент вязкости жидкости. При первой причине достаточно оборудование подключить согласно инструкции. Во втором случае ремонт сводится к очистке фильтра патрубка, проверке исправного состояния подключенного к насосу трубопровода и корректировке параметров установки в соответствии с паспортными данными оборудования.

Циркуляционный насос Wilo в двухконтурном котле Ariston обеспечивает подачу нагретой жидкости в радиаторы отопления, охлаждение первичного теплообменника, после разбора горячей воды для защиты теплообменника от образования на его внутренних стенках накипи.

Котлы фирмы Ariston в моделях Genus Premium, Clas System, Genus, Clas, оборудованы циркуляционным насосом Wilo MTSL 15/5 HE – 2, его неисправность приводит к аварийной остановке отопительного прибора.

Для ремонта циркуляционного насоса котла необходимо знать его составляющие части. В рабочее устройство входят компоненты:

корпус с входным и выходным патрубком;
резиновая прокладка;
электрический двигатель;
турбина;
подшипники скольжения;
крепеж;
воздухоотводчик;
пусковой конденсатор;
клемма управления.

Подготовка насосной станции к зиме.

Снять электропитание со станции (выдернуть вилку из розетки, выключить предохранительный автомат).
Сбросить давление в системе: открыть, если есть, дренаж, если дренажа нет, открыть ближайший к станции кран.
Отсоединить всасывающий шланг

Внимание! Из насоса польются остатки воды из системы! Будьте внимательны и осторожны.
Отсоединить напорный шланг или трубу.
Проверить давление воздуха в гидроаккумуляторе. Если нечем, спокойно пропускаем этот пункт.
Если давление воздуха в ГА больше или равно 1.5 бар, то следующий пункт пропускаем.
Если давление воздуха в ГА меньше 1.5 бар или проверить не удалось (п.5), накачиваем любым подходящим насосом указанное выше давление или пока не прекратится течь воды из всасывающего патрубка насосной станции.
Если подходящего насоса не нашлось, срочно бежим в магазин за бутылкой для соседа, у которого такой насос может быть, и обязательно выполняем пункт 7

Гидроаккумулятор стоит гораздо больше бутылки для соседа.
Сливаем остатки воды из насоса, всячески его переворачивая.
Сливаем остатки воды из всех шлангов и труб.
Прячем насосную станцию и шланги-трубы в укромное место до весны.

Подготовка насосной станции к пуску после зимы.

Достаем из укромного места насосную станцию и необходимые нам шланги и трубы.
Проверяем давление воздуха в гидроаккумуляторе, надеюсь, теперь есть чем.
Доводим давление воздуха до необходимого. (Вы уже купили насос? Ну, хоть велосипедный?)
Устанавливаем насосную станцию на её коронное место.
Подсоединяем всасывающий шланг, предварительно проверив работу обратного клапана на его хвосте.
Через напорный патрубок заливаем воду в насос до верха (пока не потечет).
Подсоединяем напорный шланг или трубу.
Подключаем электропитание к станции: включаем предохранительный автомат.
Еще раз проверяем надежность и правильность подключения всех соединений.
Включаем вилку в розетку, убеждаемся в работоспособности насосной станции.

Вот теперь, кажется, все о насосных станциях. Но Вы спрашивайте, я ведь мог что-то упустить или забыть.

2 Советы по ремонту Wilo-насоса

Если гарантийный срок истек и ремонт мелкий, его можно провести своими руками, при более серьезной неисправности отдайте свой насос в сервисный центр. Чаще всего ремонтные работы сводятся к замене целых узлов или всего насоса. Замене подлежат следующие рабочие детали: блок подключения, конденсатор, регулятор скорости, подшипники.

2.2 Не вращается вал при включенном насосе и характерных звуках

Тестирование электрической коробки циркуляционного насоса

Во втором случае достаточно демонтировать электродвигатель и извлечь посторонний предмет. Чтобы исключить подобную ситуацию в дальнейшем, установите сетчатый фильтр перед насосом. Также поводом для отказа работы вала могут быть проблемы с электропитанием

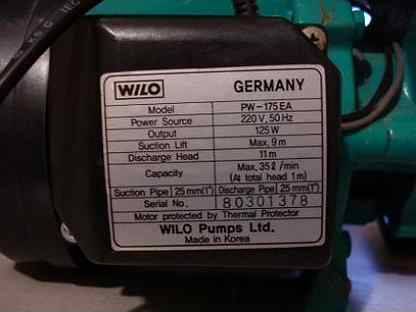

Проверьте на соответствие паспортным данным циркуляционника напряжение в сети, обратите внимание на наличие фаз и правильность подключения в клеммной коробке

2.3 При повышении температуры в системе выше 40° С появляется скрип

Причина – шкив электродвигателя бьется о спускную пробку. Шум устраняется за счет одевания дополнительной пластиковой прокладки на пробку, при необходимости резьба пробки обтачивается. Если скрип появляется снова целесообразно отпилить часть шкива (с разметкой под отвертку) с помощью болгарки. Спилить следует около 3 мм и именно тот участок, который не ходит по втулке.

2.4 Агрегат после непродолжительной работы глохнет

«Корень зла» кроется в накипи, образовавшейся в погружаемой части ротора. С целью устранения разберите электропривод, затем прочистите отложения известняка между ротором и статором щеткой. Для предотвращения возникновения накипи на крыльчатке, заливания стакана статора установите фильтр.

2.5 Помпа вибрирует, при этом сопровождается шумом

Двуроторный циркуляционный насос Вило

Реле давления.

Реле давления: 1. Контактная группа. 2.Малая пружина. 3. Большая пружина. 4..Крепления проводов. 5. Датчик давления.

Обычно, черная коробочка с двумя проводами, как правило, прикрученная одним концом к напорному коллектору. На внешней стороне имеется пластиковый винт, отвернув который, можно снять крышку и заглянуть внутрь. Внутри две пружины: побольше и поменьше, а также контактная группа для подключения проводов. Большая пружина отвечает за давление отключения, маленькая за разницу между включением и отключением. Соответственно, стягивая гайкой большую пружину, мы поднимаем давление отключения, т.е. давление в системе, отпуская пружину – мы его снижаем.

Важно помнить, что маленькая пружина не регулирует предел включения насоса, а отвечает именно за разницу между давлениями. Например, настройки по-умолчанию: включение – 1.5 бар, выключение – 2.8 бар

Если вы подняли давление выключения до 3.5 бар, то насос теперь будет включаться при 2.2 бар без всякой дополнительной регулировки. Чтобы уменьшить эту разницу, маленькую пружину нужно стягивать; чтобы увеличить – отпускать.

Будьте внимательны! Резьба на РД может быть разная.

Устройство, довольно таки, простое и надежное. Но (опять это «но») после некоторого периода эксплуатации, пределы включения и выключения начинают «плавать». Чаще всего замечают, что насос или вообще не выключается, или выключается после продолжительной работы (несколько минут). Виновато в этом именно реле давления, если конечно, вы не завысили давление отключения при регулировке так, что насос просто не справляется. Обычно, просто понижают немного порог отключения (на 0.1-0.2 бар) и все. Иногда приходится менять целиком реле давления (благо стоит оно не так дорого) из-за подгоревших контактов контактной группы или из-за невозможности нормально отрегулировать порог отключения (либо много, либо мало, а среднее не поймать). Не могу не сказать о злополучной крышке реле давления (сам не раз попадался). Она имеет свойство при её закрытии и обжатии, менять порог отключения (обычно в большую сторону) за счет смещения штифта, на котором расположена большая пружина, и за который же эта крышка и крепится. Давление при этом приходится ловить, практически, наугад. Но лучше уж так, чем менять все реле.

Ремонт электрической части

К электрической части насоса относятся следующие узлы:

катушка индуктивности;
пусковой конденсатор;
соединительные провода;
клемма управления.

При поломке обмотки статора, насос становится неремонтопригодным, все остальные компоненты можно починить или заменить. Для анализа состояния электрических деталей понадобится омметр.

Фото циркуляционного насоса Wilo MTSL 15/5 HE – 2.

Основные симптомы неисправности

Если на дисплеи котла высветился код ошибки соответствующий нарушению циркуляции воды, и она не сбрасывается, возможно, неполадка скрыта в электронной части устройства.

Циркуляционный насос со снятой крышкой.

Для выявления неполадки необходимо:

Отключить в котле режим отопления, а после остановки всех узлов, обесточить его (плавная остановка).
Вскрыть лицевую панель корпуса.
Если насос покрыт большим слоем пыли, очистите его поверхность.
Используя информацию на схеме снять клеммы управления, демонтировать клемму с конденсатором.
Визуально исследовать состояние контактов насоса и клеммы, они должны быть без окислов, прогаров и механических повреждений.
Тестером в режиме проверки диодов определить целостность соединительных проводов, которые идут от платы управления к насосу.
Омметром определить сопротивление катушек индуктивности. На исправном устройстве показания прибора на контактах, будут соответствовать следующим значениям:
№ 1, 4 – 150 – 160 Ом;
№ 1, 6 – 290 – 300 Ом;
№ 2, 3 – 0 (контакты соединены вместе);
№ 3, 5 – 220 -230 Ом;
№ 4, 6 – 150 – 160 Ом.
Устройство будет считаться не исправным, если показания омметра на любой из выше перечисленной пары клейм составит 1 (обрыв проволоки обмотки) или 0 (короткое замыкание, кроме контактов 2,3).
Проверить состояние пускового конденсатора. Для этого переведите регулятор тестера в режим проверки емкости 20 микрофарад. Соедините щупы прибора с выводами конденсатора и определите его емкость. Она должна совпадать с номинальной ± 10 %. Потеря емкости ведет к уменьшении производительности насоса, он будет издавать нехарактерное для него гудения.

Электрическая схема насоса Wilo MTSL 15/5 HE – 2.

Измерение сопротивления обмоток циркуляционного насоса.

Ремонт механической части

Все остальные детали, которые не перечислены в разделе: «Ремонт электрической части», относятся к механическим узлам. При возникновении в работающем насосе вибрации, шума, для определения источника их появления необходимо:

Плавно остановить котел.
Демонтировать лицевую панель корпуса и опустить блок управления.
Закрыть краны холодной воды, подающей и обратной линии.
Через сливной кран спустить воду из системы котла.
Открутить фиксатор воздухоотводчика насоса для полного слива воды из системы. После сброса всей жидкости, закрутить фиксатор до упора.
Снять клемму с пусковым конденсатором.
Открутить крепежные винты и демонтировать блок: мотор-турбина.
Осмотреть подшипники, крыльчатку, полость насоса на наличие окисления, загрязнения, инородных предметов, повреждения. Если наблюдается износ подшипников или вал мотора прокручивается с усилием, тогда их нужно заменить на другие, например, на фторопластовые. Всю грязь с турбины, внутренних отсеков корпуса, уплотнительной резины следует удалить.
Отремонтированный механизм установить на место и зафиксировать.
Вставить клемму с конденсатором.
Открыть краны обратной, подающей линии и холодной воды.
При помощи крана подпитки проверить герметичность насоса, если он не протекает, тогда следует добавить теплоноситель в систему до 1,2 бара.
Запустить насос в режиме циркуляции и проверить его состояние.
В положительных результатах следует установить ручку регулятора температуры контура отопления в необходимое положение.

Ресурс циркуляционного насоса Wilo и других комплектующих котла можно продлить, если перед каждым отопительным сезоном проводить полное техническое обслуживание.

Описаны возможные причины и способы устранения перегрева теплоносителя в двухконтурных, автоматических и полуавтоматических газовых котлов отопления.

В статье описаны пять практичных способа по устранению обледенения на коаксиальном воздухопроводе.

Рассмотрен принцип работы, показаны основные признаки и причины неисправности, способы диагностики и ремонта вентилятора (дымососа) газового котла.

Перечислены основные причины изменения давления в закрытой системе отопления, приведены эффективные способы стабилизации давления теплоносителя в.

Разберем, что делать, если не зажигается газовая колонка с полуавтоматической системой розжига, принцип работы системы розжига, причины.

Коллектор.

Сломался, несмотря на все предосторожности. «Ну и что в нем особенного?»- спросите вы, и будете абсолютно правы

Ничего, коллектор и коллектор. Вот только после многолетней работы станции в неблагоприятных условиях все резьбовые соединения закисают намертво. Вот где у вас стоит насосная станция? В лучшем случае на кухне, а обычно, в ванной, в коридоре (в сенях), в подвале, в навершие колодца, в самом колодце, в бане, в котельной и т.д. И даже после обработки «жидким ключом» не всегда удается быстро и безболезненно снять манометр или реле давления, учитывая малый размер резьбы. Поэтому я всего лишь призываю, будьте осторожны, по возможности, не снимайте и не заменяйте их. Ну, а если что… придется искать в магазине «коллектор для насосной станции»

«Ну и что в нем особенного?»- спросите вы, и будете абсолютно правы. Ничего, коллектор и коллектор. Вот только после многолетней работы станции в неблагоприятных условиях все резьбовые соединения закисают намертво. Вот где у вас стоит насосная станция? В лучшем случае на кухне, а обычно, в ванной, в коридоре (в сенях), в подвале, в навершие колодца, в самом колодце, в бане, в котельной и т.д. И даже после обработки «жидким ключом» не всегда удается быстро и безболезненно снять манометр или реле давления, учитывая малый размер резьбы. Поэтому я всего лишь призываю, будьте осторожны, по возможности, не снимайте и не заменяйте их. Ну, а если что… придется искать в магазине «коллектор для насосной станции».

О перепускной трубе ничего писать не буду. Труба и труба. Обычно, это гибкая подводка большего или меньшего диаметра. Если станция – рассредоточенная (например, на базе глубинного насоса), то это просто труба между насосом и гидроаккумулятором. Опять же обычно, рвутся соединения, а не трубы. Но если есть вопросы, спрашивайте, отвечу с удовольствием.

Все что осталось после морозной зимы.

Получится неплохой наждак.

А теперь, специально для дачников.

Принцип работы циркуляционного насоса Wilo MTSL 15/5 HE – 2

Главной частью насоса является электрический двигатель, состоящий из статора с несколькими катушками индуктивности для регулировки скорости вращения, и ротора, который интегрирован на валу с подшипниками.

Когда на одну из обмоток статора подается питание, создается электрическое поле, приводящее в движение ротор с турбиной. Лопасти турбины захватывают жидкость из всасывающего патрубка, и перемещают ее по выходной трубе. Таким способом осуществляется циркуляция теплоносителя по всему контуру отопления.

Рассмотрим основные причины приводящие к поломке насоса Wilo MTSL 15/5 HE – 2.

Нестабильное напряжение в сети

При пониженном питании мотор насоса замедляет свою работу вплоть до полной остановки. При повышенном напряжении происходит нагрев катушек индуктивности, из-за чего может возникнуть межвитковое замыкание или прогар провода обмотки.

Загрязнение механизмов насоса

При температуре жидкости более 60 ᵒС на турбине и валу может образовываться накипь, которая будет тормозить вращение якоря мотора. Причинами заклинивания насоса могут послужить и повышенное окисление движущих механизмов или попадание инородных предметов.

Некачественный материал комплектующих

Если в насосе используются детали, изготовленные из некачественных материалов – его ресурс резко снижается. Например, вал начинает заклинивать из-за образования на поверхности подшипников слоя ржавчины, потому что они изготовлены из бронзы, в состав которой входит железо. Такие симптомы свойственны для неоригинальной модели.

Неправильная эксплуатация прибора

Вода через работающий насос должна постоянно циркулировать с определенной скоростью. При нарушении движения теплоносителя (перекрыт кран обратной или подающей линии, забит фильтр системы и т. д.), в устройстве будут перегреваться подшипники и катушки индуктивности – это приведет к заклиниванию ротора, обрыву или замыканию обмотки статора.

Циркуляционный насос Wilo MTSL 15/5 HE – 2 нельзя использовать, когда в трубопроводе отсутствует вода. Но так как двухконтурные автоматические агрегат фирмы Ariston оборудованы датчиками давления жидкости, котел не включится при отсутствии воды в системе или низком ее давлении.
