Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работ

Как правильно выбрать бойлер

Важными характеристиками бойлера косвенного нагрева являются:

• объем;
• материал змеевика;
• материал бака;
• материал утеплителя;
• наличие дополнительного ТЭНа и альтернативных источников нагрева.

Объем бойлера

Выбирать объем бойлера нужно исходя из мощности вашей отопительной системы, поскольку именно на нее приходится нагрузка нагрева воды. Если вы купите агрегат, объем которого слишком велик, то существует вероятность того, что ваша система отопления может не справиться с ним. Это чревато тем, что температура воды в приборах отопления будет мала для обогрева помещения. Для того чтобы не прогадать, нужно узнать объем теплоносителя бойлера, он должен быть не более 30-40% объема воды в отопительной системе, иначе ее производительность будет заметно страдать.

Какой объем бойлера нужен для вашей семьи, очень просто определить. В среднем на человека приходиться 60-80 литров для принятия душа. Нагрев 200 литров происходит около 6 часов. Исходя из этих цифр нужно брать объем бойлера, которого хватит на покрытие нужд семьи, с учетом времени до следующего нагрева.

Материалы

Одной из важнейших частей бойлера является змеевик, поэтому нужно заранее поинтересоваться о том, из чего он изготовлен. Дешевые модели имеют стальной змеевик, который просто приварен к баку. В более дорогих моделях он съемный и выполнен из латуни, что намного лучше по многим параметрам. Тем более что съемный вариант можно демонтировать и почистить от накипи.

Из чего выполнен бак также очень важно, поскольку частая проблема любого водонагревателя – протечка. Недорогие модели имеют внутри слой эмали, но она быстро образует трещины от перепада температур

А это, в свою очередь, чревато скорой коррозией металла

Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода

А это, в свою очередь, чревато скорой коррозией металла. Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода.

Качество утеплителя также немаловажный фактор эффективности такой системы. Иногда используют обычный поролон, но он проигрывает по многим пунктам. Лучше всего, если в качестве теплоизоляции использован полиуретан и подобные ему материалы.

Другие параметры

Кроме того, что бойлер может иметь два источника косвенного нагрева воды, также он может быть оснащен ТЭНом, как источником тепла вне отопительного сезона. Такие конструкции намного дороже обычных, но они крайне практичны.

Тип бойлера может быть двух видов: настенный или напольный. Он должен соответствовать типу отопительной системы. Так, если система настенная, то и бойлер должен быть такого типа. Настенными могут быть только модели, объем которых менее 200 литров.

Источники

• https://sovet-ingenera.com/otoplenie/vodonagrevatel/bojler-kosvennogo-nagreva.html
• https://AlfaTep.ru/article/vodonagrevateli/boylery_kosvennogo_nagreva_ustroystvo/
• https://oboiman.ru/teplo/bojler-kosvennogo-nagreva-cto-eto-takoe-ustrojstvo-princip-raboty.html
• https://udobnovdome.ru/bojler-kosvennogo-nagreva/
• https://otivent.com/kak-vybrat-bojler-kosvennogo-nagreva
• https://AvtonomnoeTeplo.ru/vodonagrevateli/185-napolnye-boylery-kosvennogo-nagreva.html
• https://teplofan.ru/vodonagrevateli-i-bojlery/kosvennogo-nagreva
• https://stroy-podskazka.ru/vodosnabzhenie/vodonagrevatel/kosvennogo-nagreva/
• https://www.tproekt.com/bojler-kosvennogo-nagreva/
• https://vse-otoplenie.ru/princip-raboty-bojlera-kosvennogo-nagreva

Правила обвязки

Разводка и обвязка упрощается, когда бойлер устанавливается одновременно с отопительным агрегатом, насосным оборудованием и иными элементами, необходимыми для сборки сети ГВС. В ранее обустроенную систему установить БКН несколько сложнее.

Для эффективной работы бойлера следует соблюдать такие правила:

• точка установки подбирается на минимальном удалении от котла;
• под установку создается плоская поверхность;
• для предупреждения повреждений от теплового расширения на выводном патрубке горячей воды размещается гидроаккумулятор, объем его принимается от 10% вместимости бойлера;
• контуры оборудуются кранами;
• для предотвращения возвратного тока воды ставятся обратные клапаны;
• для повышения чистоты воды в подающую трубу врезаются фильтры механической очистки;
• обязательно устанавливается насос или насосная группа.

Навесные БКН не допускается монтировать на деревянных либо гипсокартонных перегородках — только на капитальных кирпичных или бетонных стенах. Кронштейны и иные типы крепежа фиксируются дюбелями, анкерами, на скобы.

Взаимное размещение котла и бойлера

Независимо от способа расположения (настенное либо напольное), бойлер следует устанавливать на одном уровне или выше сопряженного с ним котла. Напольные модели могут монтироваться на бетонный фундамент или устойчивую подставку высотой до 1 м.

Патрубки при монтаже отводятся в сторону отопителя либо прячутся сзади него за фальшстеной. Гофрированные шланги для подключения применять не допускается: они не выдержат напорного воздействия воды.

В обвязку включаются такие функциональные элементы:

• нагнетаюшие и циркуляционные насосы;
• механический фильтр;
• редуктор;
• обратный клапан;
• мембранный бак с предохранительным клапаном;
• трехходовой смеситель;
• двухходовой термостат;
• теплообменник проточный (опционально).

Подключение к сети

После того как бойлер будет правильно установлен и подключён к системе водоснабжения его необходимо подключить к электрической сети. В том случае, если установка устройства производилась возле электрической розетки, достаточно вставить вилку в розетку и нажать на кнопку включения устройства.

Предварительно следует проверить наличие на контактах розетки заземления. При наличии подключённого в электросеть УЗО наличие правильно работающего заземления в данной розетки можно проверить с помощью изолированного медного провода. Провод одним концом соединяется с фазой электророзетки, а вторым концом соединяется с боковой клеммой заземления. При наличии исправной заземляющей линии электричество должно автоматически отключиться.

Если в непосредственно близости нет розетки, то её следует установить. Для этого с помощью перфоратора и специальной короновидной насадки для подрозетников в стене делается углубление. Размер углубления должен быть равен глубине подрозетника, устанавливаемого в стену ванной комнаты.

Если после работы перфоратором во внутренней части окружности останется слой материала, его следует удалить с помощью зубила и молотка. От монтажного отверстия розетки до ближайшей распределительной коробки необходимо сделать штробу глубиной 30 – 40 мм, в которую будет устанавливаться электрический кабель. Запрещается устанавливать распределительные коробки в ванной комнате.

Оптимальным вариантом будет отводка отдельного контура от электрического щитка. При наличии заземления корпуса электрического щита, заземляющую жилу следует закрепить к его корпусу.

Розетка устанавливается в такой последовательности:

1. Подрозетник устанавливается в отверстие в стене и гипсовым раствором надёжно фиксируется. Подрозетник не должен выходить за пределы стены.
2. Через боковое отверстие подрозетника вводится трёхжильный медный кабель. Кабель закрепляется на специальных пластмассовых скобах, размещённых в штробе по всей длине прокладки кабеля.
3. Розетка, которая будет использоваться в ванной, должна иметь класс защиты не менее IP44. Она должна быть оснащена крышкой, которая надёжно защищает контакты от попадания воды.
4. С розетки снимается декоративная накладка, затем к клеммам подсоединяются фазная жила и “0” электропроводки. Заземляющую жилу необходимо подсоединить к боковой клемме розетки.
5. После этого внутренняя часть розетки устанавливается в подрозетник. Для этого необходимо равномерно с двух сторон проворачивать болты крепления по часовой стрелке.
6. Затем устанавливается внешняя пластмассовая часть, она крепится с помощью винта, который закручивается в середине розетки.
7. Провод ведётся по штробе и подключается к распределительной коробке или электрическому щитку. Штроба заделывается приготовленным гипсовым раствором или специальной шпатлёвкой.

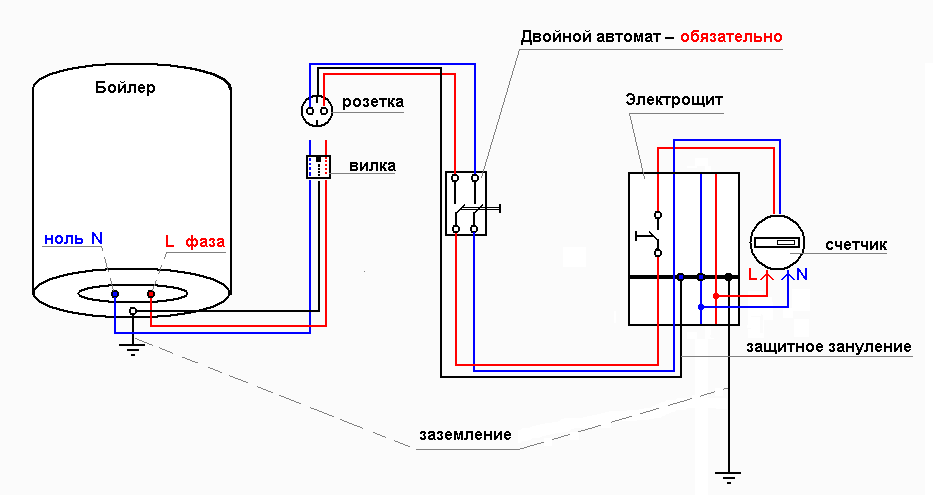

Схема подключения бойлера к электросети

Зачем ставить сразу два котла?

Роль ведущего в связке «газ+электро» обычно выполняет газовый агрегат. Это логично уже хотя бы из-за меньшей стоимости используемого в подаче топлива. Но выше прозвучало слово «сэкономить», и непонятно, в чем заключается сокращение расходов.

Дело в том, что во многих регионах действует тариф на электроэнергию по системе день/ночь. В отдельных случаях, выходит хоть совсем немного, но экономичнее, чем оплата за газ. Разница сомнительна, однако как дополнительный повод в копилку аргументов за двойную связку может и послужить.

Установка электрического котла в связке с газовым может играть резервную либо дополнительную роль в общей организации теплоснабжения. При выборе мощности оборудования следует ориентироваться именно на цели его использования

Разумеется, это не является такой весомой причиной, чтобы незамедлительно проектировать отопительную систему с 2 котлами. Главные достоинства схемы — усиление мощности и бесперебойность работы. При выборе и установке теплогенератора, необходимо четко понимать, что любой прибор и подача топлива не вечны.

Отключают электроснабжение, могут перекрыть газовую магистраль из-за утечки, упадет напряжение в сети или произойдет банальная поломка самого агрегата. В этом случае вы рискуете остаться без тепла и горячей воды в холодное время года.

Чтобы обеспечить бесперебойную работу отопительного оборудования или увеличить мощность системы в целом, можно осуществить допуск в работу сразу 2 котлов, функционирующих на разном топливе

Это называется подключением дополнительного (для усиления мощности) или резервного источника питания, в зависимости от целей и возникающих ситуаций.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Используемые материалы

Раньше в основном устанавливали стальные трубы. Они быстро выходили из строя за счет коррозии. Также их внутренний диаметр в процессе эксплуатации со временем уменьшался за счет солевых наростов. Это снижало эффективность работы системы отопления и электрического котла.

Обвязка из полипропиленовых труб

Обвязка полипропиленовыми трубами

На смену стали пришел пластик в лице полипропилена, у которого срок службы не только составляет 50 лет, но и цена в разы дешевле. Проводить обвязку такими трубами легко. А значит, снижаются цены на монтажные работы.

Положительные характеристики полипропиленовых труб:

• внутренний диаметр никогда не изменяется;
• внутренняя поверхность всегда гладкая, что не снижает скорость потока воды;
• быстрота монтажа;
• выдерживают давление до 25 бар и температуру до +95 ℃;
• высокое качество соединения труб между собой и с другими элементами отопительной системы.

Недостаток один – линейная деформация при повышении температуры теплоносителя.

Соединение труб производится двумя способами: с помощью специальных фитингов или пайкой. Второй вариант надежнее в плане не образования протечек в местах стыковки.

Обвязка медными трубами

Отличный вариант, но дорогой по всем позициям:

• цена медных труб выше, даже чем стальных;
• стоимость услуг сварщика и монтажника обойдется дороже, ведь для стыковки необходимо знание технологии, наличие сварочного аппарата и расходных материалов, большой опыт проведения работ этого типа.

К плюсам использования в обвязке медных труб можно отнести:

• долгосрочную их эксплуатацию, не уступающую полипропиленовым. Медь не вступает в коррозийную реакцию с горячей водой;
• высокую теплоотдачу. Медные изделия будут сами хорошо отдавать в помещение тепло, тем самым выступая в роли дополнительных элементов обогрева дома.

Обвязка электрического котла медными трубами

Как подключить электрический котел к системе отопления

Как подключить электрический котел? Прежде чем начать подключение электрокотла к системе отопления, нужно выбрать одну из схем обвязки. Существуют следующие варианты:

• монтажкотла с обвязкой электронасоса и расширительной емкости;
• установка электрокотла в совокупности с работойс твердотопливной печьюили газовым котлом;
• обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
• подсоединение электрокотла к отопительным сетям и ГВС;
• подключение к бойлеру.

Схема подключения электрического котла к системе отопления

Как правило, в комплекте с современными электрическими котлами прилагаются необходимые детали. Группа безопасности котла защищает устройство от скачков давления и выполняет сброс воздуха по мере нарастания высоких температур.

В первую очередь, на прямой участок трубы устанавливается группа безопасности.Затем монтируется шаровой кран,который отсекает подачу теплоносителя. На обратный трубопровод крепится циркуляционный насос грязевой фильтр.

Если потребуется подключить котел к открытой системе отопления с естественной циркуляцией, то отопительные трубы нужно будет расположить с уклоном 3 мм на 1 пм.

Схемы электрокотлов для подготовки ГВС:

• двухконтурный котел с двумя элементами подогрева, встроенными в него;
• одноконтурный котел с внешним водонагревателем или бойлером.

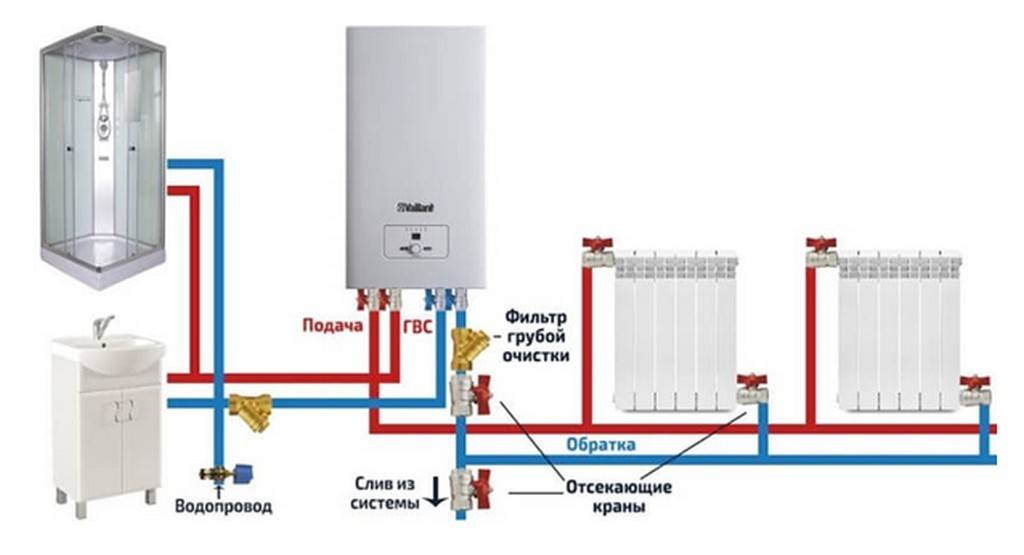

Двухконтурный котел подключается к системе отопления стандартно.Сложности не возникнуть, если следовать схеме ниже. Основной момент — правильно установить запорные вентили.

Подключение одноконтурного котла

Подключение одноконтурного котла с внешним водонагревателем или бойлером осуществляется с использованием так называемых трехходовых клапанов, выполненных по отсекающему типу. В аккумуляторном отсеке находится термостат, который подает сигнал после того, как клапан осуществляет движение воды для обогрева системы отопления.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

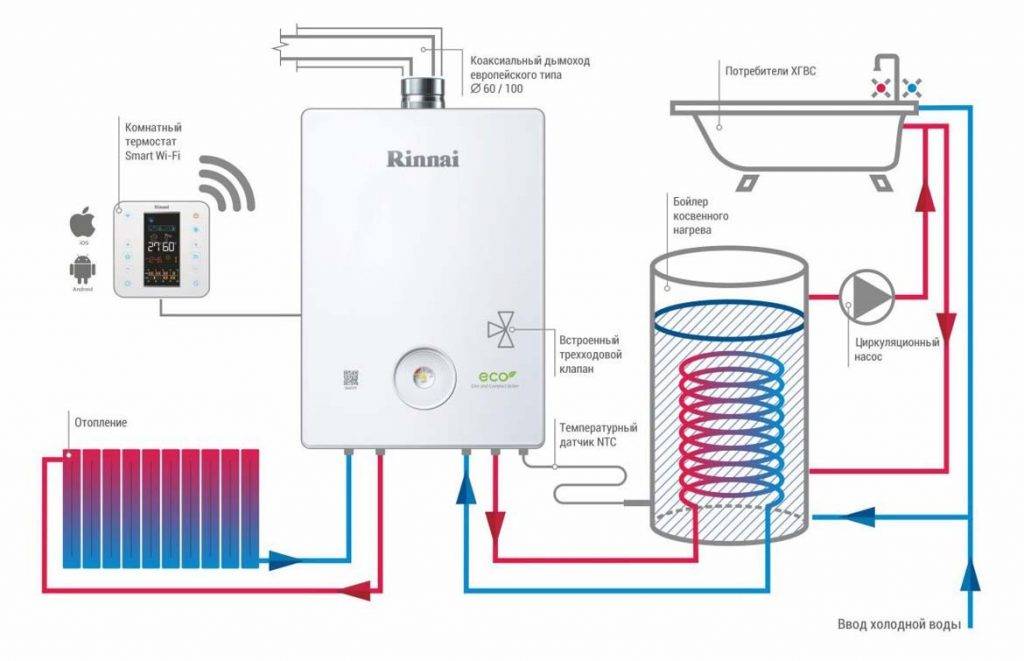

#1: Способ обвязки с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан. Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН (+)

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

#2: Вариант с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции (+)

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

#3: Обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку (+)

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

#4: Использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей (+)

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

#5: Система для работы с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше (+)

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Виды устройств косвенного нагрева

Существует две разновидности приборов косвенного нагрева: с встроенным управлением и без него. Устройства, оборудованные встроенным управлением, подсоединяются к отопительной системе, которая работает от котлов, не имеющих управления. Такие агрегаты оборудованы встроенным датчиком температуры, собственным управлением,  которое служит для включения или отключения подачи  в змеевик горячей воды.

Во время монтажа подобного агрегата, все что потребуется – присоединить на необходимые входы обратку и подачу от отопления, ввести подачу холодного потока, а к верхнему выходу подсоединить гребенку раздачи горячей жидкости. Вот в принципе и все, после заполнения бака водой можно приступать к ее нагреву.

Стандартные бойлеры косвенного нагрева, как правило, работают с автоматизированными котлами. При монтаже нужно в определенное место смонтировать датчик температуры. И связать его с определенным входом котла. После чего делается обвязка бойлера косвенного нагрева согласно определенной схеме. Агрегат можно подсоединить к энергонезависимому котлу, но для подобного необходимы особые схемы.

Следует помнить, что в подобном устройстве воду можно нагревать немного ниже температуры теплоносителя, который циркулирует в змеевике. Таким образом, если котел функционирует в низкотемпературном режиме и максимальная температура, которую он выдает, составляет +40оС, то вода в баке будет нагреваться максимум до этой температуры. Выше данной температуры нагреть воду не получится.

Для того чтобы обойти данное ограничение существуют комбинированные водонагреватели. Они оборудованы встроенным ТЭНом и змеевиком. Задача основного нагрева отводится змеевику, ТЭН служит только для того чтобы довести температуру до заданного значения. Кроме того такие системы отлично сочетаются с котлами, которые функционируют на твердом топливе, в этом случае температура воды не будет падать даже тогда, когда топливо полностью прогорело.

Для такого водонагревателя подходит любой источник горячего водоснабжения. Для данных целей можно использовать любой твердотопливный водогрейный котел, работающий на дровах, угле, пеллетах, брикетах. Также можно своими руками подключить к электрическому, газовому либо котлу на жидком топливе.

Существуют модели, у которых есть собственное управление, в этом случае их монтаж и обвязка более просты. В том случае, когда более простая схема, необходимо продумать систему регулировки температуры и переключение котла на обогрев воды с обогрева батарей отопления.

Монтаж бойлера косвенного нагрева может быть осуществлена, как на полу, так и методом навешивания на стену. У настенных вариантов емкость не должна превышать объем 200 литров, а вот напольные модели могут иметь объем вплоть до 1500 литров. В обоих случаях есть как горизонтальные, так и вертикальные модели. Чтобы установить настенную модель, необходимо стандартное крепление – кронштейны, они устанавливаются на дюбеля соответствующего типа.

Если же говорить о формах, то наиболее распространенной является цилиндр. Почти у всех моделей рабочие выводы сделаны сзади.  Благодаря такому расположению упрощается монтаж устройства, а также сохраняется более элегантный внешний вид. Лицевая часть панели имеет место для монтажа датчика температуры либо термореле, а у некоторых моделей есть также  возможность для монтажа ТЭНа, который будет служить для догрева воды при недостаточной мощности отопления.

1 Варианты обустройства нагревательной системы

В основе любой автономной системы нагрева воды стоит использование отопительного котла. Именно в нем и происходит процесс передачи тепловой энергии теплоносителю. Котлы бывают двух видов:

• одноконтурные. Обладают более высокой надежностью и простой конструкцией. Но в комплекте идет недостаток: такой котел можно подключить лишь к какой-то одной системе. Он обеспечит ваш дом либо горячей водой, либо отоплением, но не тем и другим одновременно,
• двухконтурные. Эта разновидность успешно решает описанную в предыдущем пункте проблему. Количество контуров позволяет подключить к котлу и систему горячего водоснабжения, и отопление, а также, например, теплые полы. Это не в пример удобнее, чем использование одноконтурного оборудования. Но есть проблема. Сдвоенный теплообменник, обычно устанавливаемый в двухконтурных устройствах, не слишком надежен при больших нагрузках. В связи с этим оптимальным вариантом является котел с раздельными теплообменниками, один из которых размещен в бойлере косвенного нагрева. Это оборудование, которое дополнительно прикрепляется к основному котлу и выполняет функцию водонагревателя для системы горячего водоснабжения. А сам котел работает на отопление и прочие источники.

Помимо всего прочего, бойлеры косвенного нагрева хороши еще и тем, что их можно подключить к любой разновидности котла: к электрическому, газовому, твердотопливному и т. д. Но прежде чем заниматься установкой, необходимо правильно выбрать оборудование.

Как выбрать подходящее подключение

Бойлер косвенного нагрева можно подключить даже к двухконтурному котлу, если в этом есть смысл – например, такая схема позволит реализовать подключение множества точек водоразбора и пользоваться ими одновременно. Здесь мы выбираем любую доступную схему. При отсутствии теплых полов и нескольких отопительных контуров оптимальным решением станет подключение через циркуляционный насос или трехходовой клапан.

Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Здесь используется приоритет бойлера косвенного нагрева. Теплоноситель для отопительных приборов забирается с его выхода. Такое подключение снижает тепловую нагрузку на батареи отопления и обеспечивает надежную подачу горячей воды.

Подключение через гидрострелки и коллекторы применяется в том случае, если необходимо обеспечить теплом и горячей водой здание внушительных размеров. Например, это может быть двух- или трехэтажный коттедж. В этом случае в системе ставится мощный котел, к нему подключается распределительное оборудование.

Подключение бака к котлу

Обладатели дорогих и мощных котлов довольно часто подключают бойлер в общую систему отопления. Правильно ли это? Технически — да. В такой схеме теплоснабжения горячая жидкость одновременно проходит через бойлер и теплообменники. Сложная автоматика становится не нужна. Избыточной мощности хватает для правильной работы всей системы, поэтому стимула к разделению горячего водоснабжения и отопления нет.

К сожалению, такая схема при использовании проявляет ряд существенных недостатков:

1. Избыток тепла расходуется впустую: 80°C для ГВС — необходимый минимум, что в 1,5-2 раза превышает запросы отопительной системы.
2. Настенный газовый котел не обладает высокими показателями мощности, но схема предполагает равномерное разделение тепла между элементами. Бойлер при подключении к котлу будет нагреваться не 10 минут, а 40. К тому же, выдача горячей воды в протоке снизится в три — четыре раза от необходимой нормы.

Автоматика — необходимый элемент, заметно упрощающий взаимодействие между бойлером и настенным газовым котлом. Она позволяет вовремя перераспределять мощности нагревателя между всеми элементами системы.

Как правило, пользователи бюджетных котлов предпочитают разделять отопительную систему и ГВС. Это грамотное решение, которое может быть осуществлено тремя различными способами:

1. На котле имеются трубы для подключения бойлера косвенного нагрева. Сам нагреватель одноконтурный, но на выходе имеется разделение на два патрубка: для системы отопления и горячего водоснабжения. По факту, основную часть времени нагреватель работает на отопление. В случае необходимости, автоматика подает сигнал и вся мощность газового котла идет на нагрев бойлера. Операция занимает 5-10 минут, после чего нагреватель вновь переключается на отопительную систему.
2. На котле нет труб для подключения бойлера косвенного нагрева. В этом случае придется приобрести трехходовый клапан отдельно. Отличительная особенность такого подключения — необходимость в синхронизации автоматики котла и клапана.
3. Гидравлическая стрелка. Нагреватель подключается к сложной системе насосов и труб, которая обеспечивает одновременную работу нескольких отдельных контуров. Отопительная система и ГВС разделяются, как и в первых двух способах. Автоматика гидрострелки поддается тонким настройкам, что также позволяет рационально распределять мощности котла. Всего скорее, придется установить контроллер — элемент, синхронизирующий работу насосов стрелки и котла.

Каждая из трех схем предполагает одно — разделение ГВС и отопления. Современная автоматика отслеживает заданные пользователем параметры для каждого контура и распределяет тепло согласно заложенным алгоритмам. Только так маломощный настенный газовый котел способен не только обеспечить бесперебойную работу двух систем, но и снизить расход топлива до минимума.
