Подключение газовой варочной панели: инструктаж по безопасному подключению

Варочная поверхность + газовая труба

интересует вопрос о расстоянии между газовой трубой и плитой в данный момент стоит газовая плита и справа от нее вертикально идет металлическая газовая труба диаметром около 3-4 см (от пола до потолка) через весь стояк. расстояние между ними (правый дальний угол плиты и край газовой трубы) = 18 см в результате покупки новой кухни меняем плиту на встраиваемую газовую варочную поверхность и духовой электрический шкаф. по новому проекту варочная поверхность расположена правее на 10 см (чем старая плита) то есть расстояние между варкой (правый дальний угол) и газовой трубой уже около 8 см не будет ли проблем ?

правая дальняя газовая комфорка как раз самая большая, и не будет ли опасным такое расстояние, вследствии нагрева воздуха от камфорки и возможного нагрева рядом расположенной газовой трубы ?

есть ли какие то ГОСТы ?

» > 4.10. При установке газового оборудования, газовых приборов, присоединении их к газовым сетям и отопительным системам, а также при установке автоматики и контрольно-измерительных приборов, прокладке импульсных газопроводов, кроме требований проекта, следует выполнять требования заводских инструкций по монтажу. Газопровод к плите допускается прокладывать на уровне присоединительного штуцера. При этом отключающий кран следует устанавливать на расстоянии не менее 20 см сбоку от плиты.

to evgenygrig почитал про расстояние между плитой и газопроводом ничего не сказано

mdvv написал : про расстояние между плитой и газопроводом ничего не сказано

А если у Вас плита будет вплотную к стояковой трубе стоять, то куда где у Вас кран будет? От плиты до крана не менее 20 см (по горизонтали). А кран — там, где он у Вас УЖЕ установлен.

to Alex9801 кран у меня не на трубе

щас попробую рассказать расположение

плита стоит возле стенки (5 см от стены) по середине кухни справа от нее (расст=20 см) вертикально проходит газовая труба (от пола до потолка). на высоте около 1,5м от этой трубы вправо (горизонтально) отходит еще одна труба длиной около 80см и идет к газовому счетчику. в месте их стыковки стоит первый кран. от газового счетчика, влево, отходит жесткий «отросток» трубы длиной около 15см (в месте их стыковки установлен второй кран) и далее от «отростка» уже идет гибкий шланг к плите

вот и все поэтому фактически плиту можно хоть вплотную придвинуть к газовой трубе, хоть установить так, чтобы труба была ЗА плитой, никаких физических помех нет

кухня в хрущевке

данный вариант установки одобрен (проверка после капремонта прошла без проблем) этим летом МинГазом (РБ) так оно и было предыдущие 40 лет

теперь же расстояние между плитой (вернее варочной поверхностью) и трубой уменьшится с 20ти до 10см, вот и хотелось узнать, есть ли документы по этому поводу какие нить

ЗЫ в реальности видел фото где газовая труба в кухнях была прямо за плитой проведена вертикально

Как действовать?

Любой из описанных ниже шагов вы предпримете на свой страх и риск. Администрация сайта не несет ответственности за любые негативные последствия, связанные с такой установкой. Для работы понадобятся:

Чтобы правильно подключить варочную поверхность, сначала требуется выбрать место монтажа. Чаще всего стараются приблизить оборудование к газовым магистралям. Но если предстоит (или возможна) перепланировка, используют сильфонные гофрированные шланги. Далее режущим инструментом в столешнице готовят отверстие необходимого размера. Удаляют всю пыль и оставшиеся опилки.

Следующий шаг — наклеивание по периметру выемки особой поролоновой ленты. Она или берется из комплекта поставки или покупается отдельно в специализированных магазинах газового оборудования.

Далее требуется подсоединить один из концов гибкого шланга к магистральной трубе либо к баллону. Противоположный конец соединяют с входным каналом варочной поверхности.Необходимое отверстие находится в нижней части бытового прибора.

Потому при подсоединении газовых шлангов к встраиваемой модели надо открыть двери и убрать полки на соответствующем шкафу. Шланг прикручивают плотно, его необходимо герметизировать его ФУМ-лентой. Далее прокручивают вентиль в положение «полностью открыто». Конфорки при этом не разжигают.

Надо покрыть все места соединений мыльным раствором. В норме никаких пузырьков появляться не должно. Но предположим, пена все же появилась. Тогда надо вновь подкручивать гайку в проблемном месте. Затем снова проверяют его при помощи пены. Процедуру повторяют до тех пор, пока не перестанут появляться даже небольшие пузырьки газа.

В большинство стандартных комплектов входят жиклеры двух типов. Тот, у которого отверстие потолще — для магистрального газа. Тот, у которого вход меньше по размеру — для подсоединения к баллонам. Всегда по умолчанию ставится именно жиклер для стыковки с газопроводом. Если есть необходимость сменить его, используют также ключи, идущие в комплекте.

Газовые панели с электроподжигом надо будет присоединить к электросети. Недалеко от бытового прибора нужно поставить розетку. Ее допустимая нагрузка определяется очень тщательно. В идеале через эту розетку должен свободно течь не только предельный потребляемый ток, следует обеспечить запас где-то 20% по мощности. Варочные поверхности всегда монтируют в толстые столешницы (слой дерева минимум 3,8 см).

Если попытаться установить панель на тонком основании, система может подвести внезапно. Согласно стандартным правилам, варочные панели с электрическим поджигом устанавливают при помощи любых шлангов, кроме имеющих оплетку из металла. Какими бы хорошими ни были такие рукава, они могут привести к возгоранию и взрыву газа, если случится короткое замыкание.

О том, как правильно подключить газ к варочной панели, смотрите в следующем видео.

Подключение варочной панели

Перед тем как подключить газовую варочную панель, соответственно, к газовой трубе, необходимо понимать, что сам природный газ – вещество взрывоопасное

Поэтому очень важно все процессы проводить с учетом особых требований. Одно из них – полная герметичность газопровода в не зависимости от того, из каких материалов он изготавливается

Понятно, что сама газовая сеть, входящая в дом или квартиру, это металлическая труба. То есть, второе требование – это высочайшая прочность газоподающей системы.

Теперь к вопросу подсоединения. Сегодня обычно для этого используют специальные гибкие шланги, которые так и называются – газовыми. Не путайте их с водопроводными, которые не предназначаются для этих целей. На конце каждого шланга есть прижимные гайки с внутренней резьбой, внутри которых установлены резиновые или полимерные прокладки. Они будут обеспечивать герметичность соединения

Обратите внимание на то, что закручивать гайки сильно нельзя, это может повредить прокладки, поэтому данный процесс чаще проводится от руки или специальным ключом, который входит в комплектацию шланга

Читать также: Как правильно выбрать газовую варочную панель: обзор моделей

И одно очень важное предупреждение. Нельзя для подключения варочной панели к газовой трубе использовать прорезиненный гибкий шланг, который крепится к сгонам металлическими хомутами или проволокой

Если представители газовой или пожарной службы обнаружат такой вариант подключения, то огромный штраф вам обеспечен.

Поэтому, проводя монтаж газовой варочной поверхности, необходимо учитывать именно эти не очень сложные моменты. А лучше всего передать установку и подключение специалистам. Правда, необходимо обязательно удостоверится в том, что у выбранных вами специалистов есть допуск, позволяющий работать с газовыми сетями.

Схема подсоединения газовой варочной поверхности с помощью металлопластиковой трубы

И еще несколько полезных советов, дополняющих ответы на вопрос, как правильно подключить газовую панель.

Основное, как уже было сказано выше, это шланг для соединения. Он должен быть сильфонный, изготовленный только из металла. Продается он только в специализированных магазинах, при приобретении обязательно требуйте на него сертификат.
Сама варочная панель перед установкой осматривается на предмет дефектов.
После проведенного монтажа шланг сначала подсоединяется к газовой трубе, а затем уже и к самому оборудованию. Кстати, некоторые мастера сначала присоединяют шланг, а затем занимаются монтажом варочной панели.
После подключения открывается газовый кран. Надо обязательно мыльным раствором промазать все стыки и соединения, чтобы быть уверенным, что протечек газа нет. Не используйте для этого открытый огонь. Это запрещено правилами техники безопасности.
Теперь надо проверить, как горят конфорки прибора. Их включают по одному и зажигают. Все они должны гореть равномерно. Обязательно проверьте, как работает регулировка подачи газа на каждую конфорку, то есть, надо опробовать их работу в разных режимах подачи газа.
Если в конструкции варочной панели есть автоподжиг, то необходимо подключить аппарат к сети переменного тока напряжением 220 вольт. Поэтому еще на стадии ремонта кухни и установки кухонного гарнитура необходимо позаботиться о проведении провода и установки розетки. Если панель устанавливается в уже эксплуатируемую мебель, тогда вариант один – проложить кабель по плинтусу и установить ниже столешницы на стене накладную розетку. В данном случае придется делать отверстие в задней стенке напольного шкафа на уровне установленной розетки. Через это отверстие и проводить подключение

Обратите внимание, что высота установки розетки определяется длиною питающего провода самой плиты. И еще один момент относительно электроподжига

Специалисты рекомендуют для подключения такой панели не металлический шланг в чистом виде, а в пластиковой оплетке. Это на случай короткого замыкания.
В комплектации газовой панели приходят две разновидности жиклеров, которые устанавливаются в конфорки. В одних сквозное отверстие с большим диаметром, они предназначаются для магистрального газа. Другие с маленьким отверстием, они устанавливаются, если варочная панель подключается к баллону. По умолчанию на заводе монтируются первого вида жиклеры. Эти приспособления устанавливаются на резьбу, поэтому заменить их не проблема. Кстати, многие производители в комплект аппарата прилагают специальные ключи именно для жиклеров.

Читать также: Преимущества и недостатки индукционных варочных панелей

Какой выбрать редуктор

Газовые плиты имеют встроенные жиклёры, рассчитанные на постоянное давление газа, в то время как давление в баллоне уменьшается по мере расхода. Чтобы нормализовать горение, баллон подключается к плите не напрямую, а через редуктор. Редукторы для сжиженного бытового газа носят название пропановых и, как правило, имеют красный или металлический цвет корпуса.

Основные характеристики редуктора — давление на выходе и пропускная способность — должны подбираться под параметры отдельно взятой плиты. Если установить паспортное значение давления не представляется возможным, следует приобрести редуктор регулируемого типа и проводить его настройку вручную. Также регулируемые редукторы прямо показаны при использовании баллонов ёмкостью от 20 литров и более, где падение давления выражено более значительно.

Для применения пропана в бытовых целях рекомендуются редукторы обратного принципа действия. Ввиду малых значений давления сжиженного газа и невысокой разницы на входе и выходе применение многоступенчатых редукторов экономически необоснованно. Единственное требование — использовать совместно с композитными баллонами редукторы, предусмотренные их техническим стандартом.

Отдельным нюансом в выборе редуктора может быть температурный режим эксплуатации баллонов. Дело в том, что при испарении жидкого газа наблюдается интенсивное снижение его температуры. Так, если изначально пропан-бутановая смесь находится при температуре -5…-10 °С, в самом редукторе её температура может падать до отметки конденсации, из-за чего газ снова становится жидким, а редуктор перестаёт работать. Один из вариантов выхода из такой специфической ситуации — использование редукторов со встроенной системой подогрева.

С духовкой или без нее?

Выбор независимой или зависимой варочной панели – еще один критерий, которой требует тщательного рассмотрения.

  • Зависимая варочная панель внешне напоминает большую стационарную газовую плиту. Панель и духовой шкаф связаны между собой приводами. Этот вариант подойдет ценителям традиционных газовых плит.
  • Независимая или как ее еще называют автономная варочная панель. Состоит из панели, на которой расположены конфорки. Духовым шкафом не комплектуется. Его приобретение – ваше личное желание.

Совет. Те, кто решил не приобретать духовку или разместить ее отдельно от варочной поверхности, могут установить посудомоечную машину или шкаф для посуды.

Нюансы монтажа

Кухонные панели бывают газовые, электрические и индукционные. Каждая из них имеет свои особенности и требует определенного подхода к монтажу. Но есть общие правила, которые относятся ко всем видам кухонных установок.

Перед тем, как приступать к монтажу, нужно убедиться, что будут соблюдены следующие нюансы:

  • наличие вентиляционной системы и оборудованная над плитой вытяжка или наличие в окне мощного вентилятора;
  • материал столешницы с уровнем жаропрочности не ниже отметки в 100 °C, а сама поверхность не тоньше 25 мм;
  • если планируется устанавливать панель между двумя шкафами, расстояние между стенками и плитой делают не меньше 15 см;
  • зазор между стеной и плитой должен быть не менее 5 см, а если он меньше, то прокладывается теплоизолирующий материал.

Любое несоответствие в установке оборудования чревато его неправильной работой и возникновением пожароопасной ситуации.

Электрическая панель

Электрические плиты пользуются особой популярностью у пользователей. Они удобные в эксплуатации, долговечные и красивые. В случае их поломки ремонт можно провести своими силами без вызова мастера. Конечно, если нет хотя бы минимальных познаний в области электрики, то лучше предоставить установку и последующий ремонт специалистам.

На задней стенке любой встраиваемой электропанели есть схема, по которой проводят подключение. Если сделать что-то неправильно, это чревато коротким замыканием и некорректной работой конфорок. Некоторые модели оснащены проводом для прямого подключения плиты к щитку. Это освобождает от необходимости проделывать дополнительную электроточку для розетки. Монтаж в таком случае заключается только в подсоединении кабеля к панели, ее установке в проделанное отверстие и герметизации.

Газовая варочная панель

Монтируется газовая плита, встраиваемая в столешницу, самим владельцем оборудования. Но провести подключение и проверить неисправность должен представитель соответствующей службы.

Обычно газовые панели крепятся к столешнице с помощью специальных скоб, которые идут в комплекте. После установки можно подключать кабель электропитания и открывать подачу газа. На этом этапе нужно быть предельно осторожным и учитывать все правила техники безопасности.

Нужно убедиться, что нет утечки. Для этого применяется специальный газовый анализатор или «дедовский» метод. Места соединения панели с трубой смазывают мыльным раствором и открывают газ. Если видно пузырение, значит есть неисправность, которую необходимо устранить.

Правила установки над духовым шкафом

Индукционные панели имеют много преимуществ перед газовыми и электроплитами.

Можно выделить следующие плюсы:

  • поверхность быстро нагревается до определенной температуры;
  • удобно ухаживать и содержать в чистоте;
  • экономия в потреблении электроэнергии;
  • отсутствие открытого огня и слишком высоких температур делает технику безопасной для детей.

Встраивать плиту над духовым шкафом нужно с учетом некоторых тонкостей. Духовка должна быть оснащена системой охлаждения и принудительной вентиляцией.

Столешница, в которую будет монтироваться панель, должна быть идеально ровной. Если пренебречь этим правилом, то, возможно, деформация нарушит нормальную работу техники, и она быстро выйдет из строя.

Уплотнение и герметизация техники

Следующий этап – герметизация. Он необходим для защиты столешницы от попадания влаги в процессе уборки или приготовления пищи. Рабочая поверхность из ДСП, МДФ или дерева может легко разбухнуть и испортиться. Процедура выполняется при помощи нитролака или акрилового герметика для сантехработ.

Состав следует нанести тонким слоем изнутри на торцы вырезанного отверстия. На лицевой стороне столешницы герметик не используется. Для этих целей берут уплотнитель, который идет обычно в комплекте с варочной панелью.

Совет! Для уплотнения периметра отверстия для панели подходит серпянка для гипсокартона. Ее ширина должна быть не менее 30 мм.

При использовании силикона для обработки торцов столешницы обратите внимание на такие нюансы:

Монтаж уплотнительной ленты по шву на лицевой части столешницы предотвращает доступ воды в материал и перепад температур. Для этого используют металлизированную ленту. Ее клеят на сухую и обезжиренную поверхность, немного прижимая.

Нанесение ленты выполняется следующим образом:

Перед наклейкой материала важно проверить соответствие толщины ленты и внутренней глубины бортов варочной техники. Если полоска тонкая, то появится щель

Через нее будет просачиваться вода. В идеале цельная лента должна выступать на 1см ниже бортика.

Совет! Производители могут комплектовать варочные панели алюминиевыми уплотнительными лентами. Инструкция по их использованию содержится в техдокументации на оборудование.

Разновидности варочных поверхностей

Оборудование бывает электрическим, газовым или совмещенным. Монтажные работы, независимо от модели устройств, осуществляются по одним и тем же общим правилам по крепежу, установке и креплению варочной панели.

Газовые

Самостоятельная работа по установке газовой панели требует ответственного подхода. В процессе следует с точностью соблюдать правила безопасности по выполнению работ с газовым оборудованием. Если при поверке газовая компания обнаружит нарушения, будет выписан штраф.

Электрические

Оборудование, работающее от электричества, удобно в эксплуатации и долговечно.  При правильно выполненном монтаже устройство будет служить на протяжении длительного времени. В случае поломки техника без труда демонтируется, и ее можно осмотреть и доставить в мастерскую для ремонта.

Подготовка: электропитание и вентиляция

Ни один газовщик не подпишет заключение о проверке, если не убедится в хорошей работе вентиляционной шахты и правильно установленной розетке, поэтому вопросы воздухообмена и электропитания рекомендуем решить заранее.

Все духовые газовые шкафы можно разделить на две категории: с силовым кабелем и без него. Если от задней панели агрегата отходит кабель питания, то ему требуется розетка. Если нет, то клеммы для установки провода вы можете найти под крышкой коммутационной коробки – там же, на задней панели.

При подключении газового или электрического духового шкафа нельзя использовать удлинители, фильтры на несколько розеток, тройники. Здесь работает то же правило – чем короче шнур и чем меньше соединений, тем лучше.

Духовой шкаф относится к мощному бытовому оборудованию, поэтому требует установки отдельного УЗО на 16 А. Если вы параллельно занимаетесь заменой проводки и сборкой электрощита, то обязательно оставьте одно место для него на Дин-рейке в группе кухонной техники.

С вентиляцией больших сложностей также не возникает. Обычно ее обеспечивают открытые форточки и клапаны для проветривания с одной стороны и вентиляционные каналы и шахты – с другой. Производительная кухонная вытяжка приветствуется, так как во время готовки именно она очищает воздух от паров и продуктов горения.

Инструкция по монтажу обжимного фитинга для газовой трубы

Преимущество обжимного механизма в том, что он способен обеспечить высокую прочность и надежность соединения, и при монтаже нет необходимости пользоваться сваркой или наносить резьбу.

Главным составляющим этой конструкции является зажимающее кольцо, которое изготавливается из высокопрочной стали. Оно способно намертво скрепить детали, и не ослабнет со временем, так как дополнительно удерживается специальной гайкой.

Правила монтажа такого сочленения невероятно просты, и доступны для выполнения непрофессионалом.

  • отпилить поврежденный кусок трубы;
  • зачистить края от зазубрин и острых элементов;
  • с помощью штангенциркуля проверьте соответствие диаметра трубки и диапазона показателей в инструкции к фитингу;
  • монтируем соединительный механизм в такой последовательности:
  1. Гайка;
  2. Прижимное кольцо;
  3. Уплотнитель;
  • вставляем один конец трубы в корпус зажима, но не плотно;
  • на другой конец надеваем уплотнитель, кольцо, зажим и надвигаем корпус;
  • плотно завинтите гайку на корпусе. Стык готов.

Особенности подключения газовой варочной панели

Особенности подключения газовой варочной панели

Газ – это опасное вещество, работайте с ним максимально осторожно, соблюдайте безопасность. Если у вас нет опыта, то лучше пригласить мастера

Также обязательно приглашать газовую службу для выдачи заключения.

Для подключения варочной панели к газу нужно иметь не только технику, но диэлектрическую вставку, шланг, льняную нить. Остальной крепёж, как правило, есть в комплекте.

Из инструментов понадобятся газовый ключ, отвёртка, плоскогубцы. Но если трубу нужно резать, то самостоятельно это делать нельзя! Обращайтесь в службу.

Для подключения встроенной варочной панели вырежьте отверстие в столе. И так как в новом приборе, обычно, есть электроподжиг необходимо установить отдельную розетку.

Для подключения (3,5 кВт) нужны:

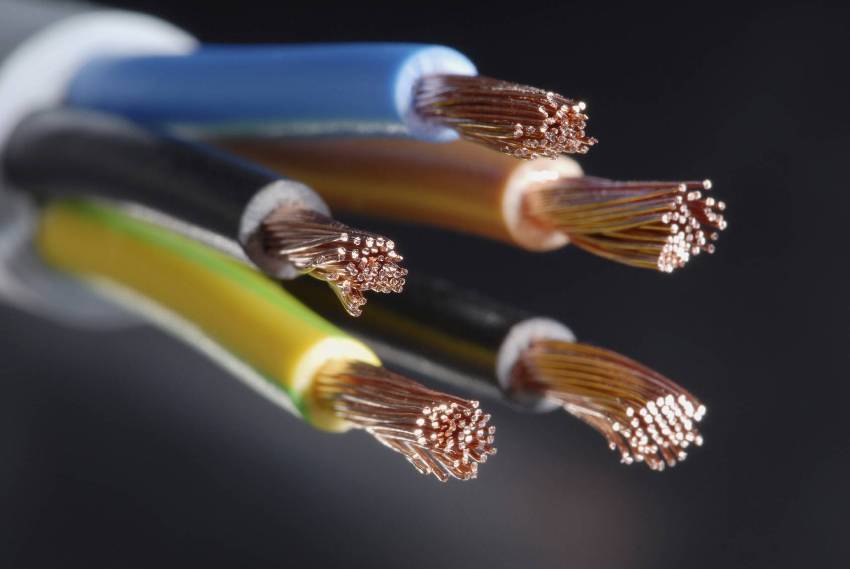

  • Кабель с 3 жилами (2,5 мм).
  • Розетка (16А).
  • Отдельное УЗО.
  • Кабель 3*2,5 мм.
  • Вилка.

Чтобы правильно подключить газовую варочную панель, нужен переходник (не больше 2 м). Иногда пользователи выбирают больше 2 м, чем нарушают правила! Мастера рекомендуют выбирать сильфонные шланги, их можно использовать дольше. Диэлектрическая вставка нужна для установки на трубе впереди крана и предохранения.

Если муфта уже стоит, дальше план монтажа такой:

  • Подсоединить шланг с газом к диэлектрику либо трубе. Чтобы было плотно, используйте лён.
  • Внизу панели найдите трубу и в неё вкрутите шланг.

В конце подключения газовой варочной поверхности проверьте, нет ли утечки газа. Для этого обработайте стыки мыльным раствором. Если пузырей нет – вы сделали всё правильно.

Правила монтажа газовой варочной панели

Что касается самой установки прибора в столешницу, то это точно такой же процесс, как и монтаж электрической конструкции. Разницы здесь никакой нет. Обычно в комплектации приходит инструкция, в которой последовательно указывается, как проводится сам монтажный процесс с этапом подключения. Выполняя все по порядку, вы решаете и сам вопрос. Но в инструкции не указаны нюансы, поэтому разберемся и с ними.

Итак, на что необходимо обратить внимание. Перед вами столешница, в которую надо вмонтировать варочную панель

Значит, для этого придется в поверхности кухонного гарнитура сделать отверстие под прибор с учетом размеров варочной поверхности

Это самое важное и самое трудное, поэтому многие производители прикладывают к оборудованию картонный шаблон, который определяет размеры

Но специалисты рекомендуют проверить шаблон, измерив посадочные участки самой варочной панели. То есть, берете в руки рулетку и замеряете боковые размеры по периметру. Сравниваете их с шаблонными. Если они совпали, значит, шаблон можно использовать. В том случае если шаблон отсутствует в комплектации варочной поверхности, то на столешницу переносятся замеренные величины.

Обязательно определяется и место установки плиты

Самое важное здесь – это равномерность установки относительно краев столешницы. Этот размер обычно составляет не меньше 5 см, особенно это касается заднего края

То есть, определившись с местом, нужно на этот участок уложить шаблон и очертить его карандашом или маркером. На столешнице появится фигура, которая своим периметром будет определять периметр сквозного отверстия.

Читать также: Требования к подключению варочной панели к электрической сети

Далее дело техники.

  • Обычно в углу начерченной фигуры делается сквозное отверстие с помощью дрели и сверла.
  • Затем в отверстие вставляется ножовка от электролобзика и производится резка столешницы по намеченным линиям. То есть, вырезается само отверстие.
  • После этого рекомендуется торцы среза обработать герметиком. Это защита от случайного попадания воды, от которой материал столешницы может опухнуть.
  • Теперь надо в столешницу установить саму варочную панель и закрепить на ней специальными скобами-стяжками.
  • На этом установку газовой варочной панели можно считать законченной. Остается лишь провести ее подключение к газовой магистрали.

Подготовка

Подготовительный этап очень важен при монтаже панели. От правильности расчетов, по которым выполняется врезка, зависит сохранность кухонного гарнитура и внешняя привлекательность помещения в целом. Погрешность даже в 1 см может стать причиной порчи столешницы.

Рекомендуется ориентироваться на размеры, прописанные производителем оборудования в инструкции.

Замеры

Габариты большинства панелей одинаковые — 55—57 см

Нужно обратить внимание на размеры отверстия под установку оборудования. Для снятия определенных замеров потребуется рулетка

Панель переворачивается дном кверху. Затем измеряется длина и ширина оборудования по внутреннему краю.

Стоит отметить, что в инструкции указывают минимальный отступ от края столешницы. Уменьшать его не рекомендуется, а увеличивать можно. Несоблюдение этого правила может привести к облому поверхности.

Прежде чем вырезать углубление, нужно проследить, чтобы были соблюдены необходимые расстояния между плитой и окружающими предметами. Эти цифры обычно прописаны в эксплуатационном листе.

Это интересно: Рекомендации по выбору варочной электрической панели на 3 конфорки

Подключение газовой варочной панели: техника безопасности

Соблюдение прописных истин позволит избежать роковых ошибок. Запомнить советы по технике безопасности несложно:

  1. Лучше выбирать газовый шланг длиною не более 3 метров. Соединять шланги между собой не разрешается.
  2. Если выбранная модель печи является комбинированной, например, электрической, то следует провести к ней отдельную электрическую жилу с автоматом.
  3. При желании перенести плиту в другое помещение, необходимо согласовывать такой момент в соответствующих инстанциях.
  4. Нельзя использовать для проверки герметичности шланга, уже идущего от газовой магистрали, открытый огонь. Такая ошибка может оказаться роковой!

Те, кто нуждается в наглядной инструкции, могут посмотреть следующие видеоинструкции:

Автор статьи: Елена Новикова

Правила установки варочной панели над духовым шкафом

Индукционная варочная панель имеет множество положительных характеристик. Среди них:

Как видите, преимуществ у такого варианта масса. Поэтому совсем неудивительно, что вам также захотелось установить такого рода плиту у себя дома. Как это сделать правильно? Установка варочной панели над духовкой имеет определенную последовательность и правила. Для того, чтобы более подробно разобраться в этом вопросе, стоит рассмотреть все особенности установки панели.

  • Если вы приступили к такому процессу, как установка индукционной варочной панели над духовым шкафом, то должны знать, что он должен быть оснащен принудительной вентиляцией и системой охлаждения;
  • Помните, что крепление должно производиться на идеально ровной поверхности. В противном случае, могут возникнуть деформации, которые нарушат правильную работу варочной плиты.

Порядок установки

Возьмите короткие тупые шурупы и привинтите 4 пружины в отверстия, которые расположены по бокам устройства;
Вставляем варочную панель в кухонный модуль, выравниваем ее и слегка нажимаем на центр — это обеспечит максимально ровную установку;
Если она имеет боковые профиля, то после того, как вы вставите ее в кухонный модуль необходимо вставить 4 крепежных крюка
Обратите внимание на то, чтобы шурупы центровочных пружин оставались доступными.

Важно! При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно
Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством. Важно! При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно

Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством

Важно! При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно. Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством

Перед тем, как подсоединять электрику необходимо проверить:

  • состояние розетки: она должна быть заземлена и соответствовать всем техническим нормам и стандартам;
  • соответствует лирозетка необходимому напряжению при подключении;
  • соответствует ли розетка штепсельной вилке.

Помните, что установка варочной панели в столешницу своими руками или установка панели над духовым шкафом, требует от вас предельной внимательности. Вы непременно должны учитывать большое количество требований, которые помогут вам грамотно, быстро и качественно установить ее. Руководствуясь вышеописаннымиинструкциями, вам не нужно будет привлекать специалистов для проведения этой операции.

До того, как будет осуществлено подключение, стоит тщательно проверить напряжение и частоту тока в розетке и соответствию всем установленным нормам для проведения безопасной самостоятельной установки панели.

Установка варочной панели своими руками — испытание на прочность как новичка, так и матерого мастера. Варочная панель — альтернатива габаритной кухонной плиты. Она выполняет те же функции, но занимает меньше места. Сегодня разбираемся, как не сойти с ума в процессе монтажа.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

  • количество жил;
  • толщина.

Варианты выбора кабеля для подключения варочной поверхности

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода

Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

  • NYM;
  • ВВГНГ;
  • ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени

Выводы и полезное видео по теме

Подготовка столешницы и нюансы монтажа варочной панели:

Видеоинструкция и полезные советы:

Правила подключения к газовой трубе:

Какие бы действия вы не производили с газовым оборудованием, они должны отвечать требованиям монтажа и правилам техники безопасности.

Перед началом работ рекомендуем изучить положения СНиП 42-01-2002, а затем – инструкцию производителя. Любые отхождения от норм снимают технику с гарантии и грозят неприятностями с газовиками, самая малая из которых – штраф.

Пожалуйста, расскажите нашим читателям о своем опыте подключения или замены газовой варочной панели. Оставляйте свои , загружайте фотографии, задавайте вопросы – блок для связи расположен под статьей.

Выводы и полезные видео по теме

Подготовка столешницы и нюансы установки варочной панели:

Видеоинструкции и полезные советы:

Правила подключения к газовой трубе:

Какие бы действия вы ни совершали с газовым оборудованием, они должны соответствовать требованиям по установке и правилам безопасности.

Перед началом работы рекомендуем изучить положения СНиП 42-01-2002, а затем инструкцию производителя. Любые отклонения от норм снимают технику с гарантии и грозят проблемами с газовщиками, самый маленький из которых – штраф.

Расскажите нашим читателям о своем опыте подключения или замены газовой плиты. Оставляйте свои комментарии, загружайте фото, задавайте вопросы – блокировщик контактов находится под статьей.

Источник – https://sovet-ingenera.com/gaz/mount/podklyuchenie-gazovoy-varochnoy-paneli.html

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
