Ошибки подключения
Правила электробезопасности запрещают монтаж выключателя внутри ванной комнаты. В многоквартирных домах улучшенной планировки с габаритными санузлами можно устанавливать электротехнические приспособления около входа вдали от сантехнического оборудования. Распространенная ошибка — прокладка кабеля без гофрированного изоляционного канала.
Правила также указывают, что в помещениях повышенной влажности запрещены соединения без соответствующей защиты. Из-за токов утечки регулярно наблюдаются ложные срабатывания УЗО. Попадание водного конденсата на электрические контакты приведет к быстрому выходу оборудования из строя. В ванной комнате разрешается устанавливать только устройства, которые питаются от сверхнизкого напряжения.
Нельзя подключать вытяжной агрегат к внутренней проводке светильников, расположенных в ванной комнате. Для корректного функционирования вентиляционного устройства на его плату управления постоянно должно подаваться напряжение. Часто встречающаяся ошибка — использование различных выносных датчиков. Размещать их в ванной комнате без влагозащиты не рекомендуется.
Подключаем вытяжку в ванную через выключатель правильно, рассматриваем ошибки и схемы
Недостаточность стандартной вытяжки в туалете или ванной комнате характерна для огромного количества квартир. И для того, чтобы улучшить проветриваемость таких помещений, многие используют принудительную вытяжку. В этой статье я расскажу об основных правилах и ошибках при монтаже вытяжки в уборной или ванной комнате.
Как проверить вытяжку
Варианты подключения вытяжки
Как не нужно подключать
Подключение вытяжки через выключатель, рассматриваем схемы
Как проверить вытяжку
Прежде чем приступать к установке вентилятора следует убедиться что ток воздуха в вытяжной шахте присутствует. Для этого возьмите обычную свечу, зажгите ее и поднесите к решетке, если пламя будет отклоняться в сторону вытяжки, то ток воздуха присутствует, если нет, то вытяжка неисправна.
Еще вы можете взять обычный листок бумаги и закрыть им вытяжку, затем отпустите листок и если он упадет, ток воздуха отсутствует.
Если вы обнаружили, что система вентиляции не работает, то следует обратиться с жалобой вашей управляющей компании, а если работает, но недостаточно, то можно ставить вытяжной вентилятор, чем мы и займемся.
Варианты подключения вытяжки
Итак, для начала давайте узнаем, какие варианты вообще возможны:
1. Подсоединение изделия через датчик движения или датчик открывания двери.
2. Подключение через датчик влажности.
3. Подсоединение напрямую через лампу освещения.
4. Подсоединение через выключатель.
Это все возможные варианты подключения, давайте начнем с неправильных вариантов.
Как не нужно подключать
У трех первых вышеописанных способов есть целый ряд неудобств, с которыми вы можете столкнуться, а именно:
Давайте рассмотрим вариант с установленными датчиками влажности или контроля качества воздуха.
Согласитесь, когда вы принимаете ванну, то влажность в помещении очень высокая и в таком случае вытяжка будет работать без перерыва, а это не совсем удобно, так как вы будете ощущать постоянный сквозняк.
Так же неудобен датчик на открывание двери, представьте, что вы установили такой аппарат у себя в туалете, в подавляющем числе предельное время работы датчика составляет 5 минут, а что если вы задержитесь в туалете? Открывать и закрывать дверь? По-моему это не совсем удобно, тем более, если у вас будут гости.
Монтаж обычного датчика движения внутри ванной комнаты (как и любого другого выключателя) запрещен, так как он является коммутирующим устройством, а согласно ПУЭ:
Подключение вытяжки непосредственно через патрон лампы является наименее затратным, но он тоже не является правильным, так как вытяжка будет работать ровно то время, пока будет гореть свет. И если в туалете это еще хоть как-то приемлемо (хотя как только вы выключите свет вентилятор остановится и помещение не проветрится как следует), то в ванне такое подключение неприемлемо из-за образования сквозняка во время приема ванны.
Итак, получается единственно верным и правильным остается подключение вытяжки через выключатель, его мы и рассмотрим подробно.
Подключение вытяжки через выключатель, рассматриваем схемы
В качестве вытяжки мы будем рассматривать вентилятор со встроенным таймером, например, такую модель как ERA.
Такая вытяжка позволяет переключаться между двумя режимами путем переставления перемычки.
При работе в (перемычка в верхнем положении) вытяжка будет включаться сразу, как только будет включен свет и проработает некоторое время после выключения освещения.
Если перемычка будет установлена в нижем положении (ванная комната), то вытяжка включится только после того, когда свет будет выключен (при условии, что он прогорел не менее 1,5 минуты).
Так же такое подключение можно реализовать через двойной выключатель: где одна клавиша будет отвечать за освещение, а вторая за включение и отключение вентилятора
В таком случае схема подключения будет выглядеть следующим образом:
Шаг 1: Подготовка вентиляционного канала
Установку вентилятора в ванной начинаем на подготовительном этапе ремонта до укладки плитки. Для монтажа по проекту дома уже предусмотрен вентиляционный канал. В нашем случае он расположен в углу стены. Чтобы отверстие под монтаж выглядело аккуратнее и было удобнее проделывать круг в плитке, переносим его подальше от примыкания к стене. Если отверстие под диаметр закладкой мало, делаем его больше при помощи перфоратора. Перед тем как продолжить работу, вытаскиваем питающий кабель от выключателя, чтобы он не перетирался, необходимо поместить его в гофрированную трубку. Отсутствие кабеля усложняет ситуацию. Для подключения системы придется протянуть провод ВВГ с 3 медными жилами сечением 1,5 мм.
Чтобы зафиксировать вентилятор в стене, делаем закладную. Обычно она идет в комплекте вместе с основным устройством. Однако мы не рекомендуем устанавливать ее. Пластик, из которого она изготовлена хрупкий и мягкий, легко деформируется. После затвердевания монтажной пены закладная сжимается и уменьшается в диаметре, вставить вентилятор в отверстие проблематично, примыкание получается неплотным. Нередко проблемы возникают при замене устройства, приходится демонтировать часть плитки. Поэтому в качестве надежного альтернативного варианта советуем закладывать под монтаж обрезок канализационной ПВХ трубы. Выбор подходящей трубы зависит от диаметра патрубка вытяжного вентилятора, который вы приобретаете. Обычно диаметр отверстия под установку составляет 100, 125 или 150 мм. Отрезаем трубу нужной длины и вставляем ее в вентиляционный канал.
Вокруг закладной задуваем пустоты монтажной пеной. Питающий провод продеваем через трубу и вытягиваем его наружу.
Пошаговое подключение
Чтобы установить правильную вентиляцию, требуется изначально провести проводку, используя трехжильный кабель. Лучше сделать это на этапе ремонта, спрятав провода внутри стены и оставив соответствующие выводы и смонтировать выключатель.
После этого нужно произвести монтаж, придерживаясь строгой последовательности:
- Вначале требуется снять лицевую решетку для открытия доступа до элементов крепления и коммутации.
- Подключить через колодку клемм, строго придерживаясь цветовой маркировки проводов. Синий цвет соответствует позиции «ноль», а белый, красный или черный – это фаза. Кроме того зеленый провод означает заземление.
- Произвести установку вентилятора с помощью специальных дюбелей, строительного герметика или другого подходящего клея.
Таким образом, с самого начала ремонта ванной комнаты нужно позаботиться о монтаже проводки, выводов для будущей вентиляции. После проведения отделочных работ можно устанавливать вентилятор.
Общая монтажная инструкция
Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.
1 этап — выполнение «черновых» работ
Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то шахта требует прочистки.
Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.
Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой защитой, а провода и контакты нужно спрятать от прямого попадания водяных брызг.
Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.
Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).
2 этап — подготовка инструментов и материалов
Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.
Монтаж выключателя для вытяжки
К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.
В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.
Варианты подключения вытяжки
Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.
Применяют следующие варианты подключения вытяжки:
- Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
- В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
- Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.
Монтаж выключателя для вытяжки
В зависимости от конструкции выбранной моедли, прокладывается кабель, состоящий из двух или трех жил. Одним концом он подключается к распределительной коробке, а второй необходимо присоединить к выключателю.
Выбор кабеля для вентилятора зависит от вида выключателя, который запланировано установить.
Перед тем как подключать провод непосредственно к выключателю, необходимо демонтировать с последнего все клавиши.
Если используется одноклавишный выключатель, необходимо две жилы. Двухклавишный выключатель оснащен уже тремя клеммами. К одной из них подключаются осветительные приборы, установленные в помещении.
Двухклавишный выключатель позволяет реализовать схему для автономной работы вентилятора.
Если стены в здании изготовлены из гипсокартона, то кабель следует разместить в специальной гофрированной трубе.
Нельзя устанавливать провод внатяжку. Запас делается с двух сторон: в подрозетнике самого переключателя и в свободном пространстве распределительной коробки.
Запас кабеля необходим на случай подключения дополнительных жил или каких-либо еще манипуляций впоследствии.
Вентиляционное отверстие внутри подвесного потолка
Внутри подвесных реечных и натяжных конструкций не должна задерживаться влага, поэтому система вентиляции там обязательна.
Натяжной и реечный потолок в некоторых домах монтируется по нижнему краю потолочных балок находящихся на высоте 19–21 см от перекрытия. Вентиляционное отверстие оказывается внутри навесной конструкции.
В этом случае натяжной или реечный потолок достаточно оборудовать пассивной вентиляцией: прорезать отверстие в потолке, оформить его декоративной решеткой или специальным плафоном. Таких отверстий можно сделать несколько. Вытяжной, вентилятор, установленный в стенном отверстии, будет вытягивать воздух через вентиляционные решетки потолка. Это позволит подобрать прибор большей мощности и, соответственно, шумности: конструкция потолка будет глушить звуки, а поток воздуха будет сильнее, что компенсирует небольшой размер вентиляционной решетки в нем.
Вариант — ручное включение, задержка выключения
Тут понадобится специальный вентилятор со встроенным таймером. Он, в среднем, дороже обычного примерно на 500 рублей. На стене надо разместить кнопку (моностабильный выключатель), нажатие на которую будет включать вентилятор на заданное время. То есть, мы можем сами включить вытяжку тогда, когда она нужна. Нужно заранее предусмотреть эту кнопку и нанести на неё какую-то понятную пиктограмму, зато вентилятор не будет шуметь, когда он не нужен.
Если взять чуть более продвинутый вентилятор с датчиком влажности, то он будет автоматически включаться при повышении влажности, то есть, когда кто-то пользуется душем.
У меня дома, кстати, реализован такой вариант. Он мне лично кажется удобнее всего.
Подключение проводов
Следующий этап – подсоединение питающих проводков. Это нужно сделать перед окончательной фиксацией, чтобы проверить функциональность вытяжки и схемы подключения. Перед установкой выключают рубильники на щитке, обесточивая проводку. Далее, снимают фронтальную панель вентилятора. Внутрь него пропихиваются питающие провода, для этого там есть отверстия и каналы.
Подключение проводов к вентилятору в ванной
Провода подсоединяются к клеммам прибора, которые скрытые защитной крышкой. Питающие провода подгоняются по размеру, с них снимается защитная оболочка. Если нет заземления, достаточно двух проводов: фазы и нуля. У вентиляторов без заземления две клеммы: L – фазный провод и N — нулевой. Провода подсоединяются к клеммам, болты затягиваются. Затем защитная крышка устанавливается на место и проверяется работоспособность механизма. После проверки питание выключают и приступают к фиксации.
Подключение
Подключить вентилятор в ванной можно по нескольким схемам в зависимости от типа управления. Выключателем, приводимым в действие шнурком, часто оснащены модели, подключаемые напрямую в розетку.
Недостатки:
- Провода с вилкой не всегда хватает до третей зоны, где розетки разрешены ПУЭ.
- Механическая связь со шнурком не слишком надежна.
- Контакты вилки, переключателя окисляются в условиях душевой.
- Придется смириться с шумом, потоком воздуха или не забывать периодически включать вытяжку в отсутствии людей.
Параллельно светильнику
Схема параллельного подключения с лампочкой – самая элементарная. Потребуется короткий двухжильный провод, прокладываемый с наименьшими затратами, например, при завершенном ремонте.
Минусы:
- Сквозняк во время процедур.
- Вытяжка запускается только при включенном свете.
- Нельзя настроить продолжительность работы у продуктов с таймером, так как клемма управления должна постоянно находится под напряжением.
Схемы с датчиками
Идея заключается в управлении подачей питания по сигналу от датчика:
движения; Инфракрасный потолочный датчик движения.
открытия двери; Датчик открытия двери
влажности, редко – температуры. Цифровой датчик влажности с электронной платой
Схема подключения вентилятора с датчиком.
Рекомендуется использовать совместно с реле задержки выключения. Наличие у аппарата второй функции задержки включения оберегает от сопутствующих проветриванию негативных эффектов: шумящих лопастей, прохладного ветерка. Если вентиляция не успела удалить влагу и запахи, придется заходить повторно, приоткрывать дверь, что неудобно.
Реализация требует прокладки дополнительной линии от сенсора. Крепление и размещение последнего не всегда предусмотрено конструкцией дверей и дизайном отделки.
Нарушение чревато поражением током, ложными срабатываниями УЗО от токов утечки, вызванных попаданием влаги. Есть законные способы обойти запрет:
Подумайте о покупке прибора, оснащенного гигростатом, сенсором перемещения, таймером, дабы избежать затрат на приобретение и хлопот с установкой отдельных устройств.
Подключение через одноклавишный выключатель
Способ предпочтительней рассмотренных по возможностям, позволяет:
- Запускать вытяжку при закрытой двери, не входя в комнату.
- Реализовать функционал модификаций с таймером, гигростатом.
Потребуется проложить трехжильный кабель (для вентиляторов с заземлением – четырехжильный) от устройства до распределительной коробки (вне ванной), с которой соединен выключатель. Мощность двигателя, как правило, не превышает 15 Вт, поэтому кабель выбирают исходя из конструкционной надежности, удобства коммутации: ВВГнг-LS 3×1,5 мм².
На рисунках из инструкций коробки и промежуточные клеммники – не показаны, поэтому новичку сложно представить фактическую разводку.
Развернутая схема выглядит так:
Прокладка без распредкоробки, с коммутацией в подразетнике выключателя – не рекомендуется, из-за нехватки места. Соединение проводов в распределительной коробке рационально выполнять посредством клеммных зажимов c обязательной маркировкой проводников.
Маркировка и назначение жил:
- L – питание (фаза).
- Т – питание управляющей платы (фаза). Встречается обозначение SL, поэтому внимательно прочтите инструкцию.
- N – ноль.
Для присоединения прибора снимают переднюю крышку (решетку), заводят проводники на соответствующие по маркировке зажимы.

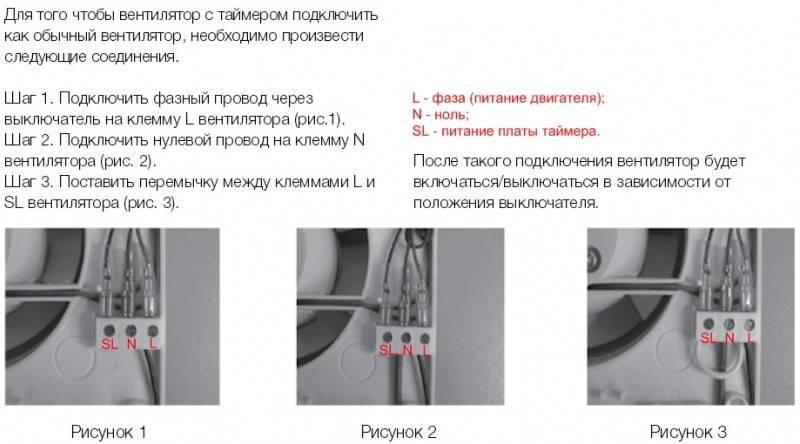

При двухжильной проводке для работы двигателя нужно соединить перемычкой фазную и управляющие клеммы:
Вариант с двухклавишным выключателем
Принципиально отличается от предыдущего независимым управлением. Первая секция клавишного выключателя входит в цепь светильника, вторая – коммутируется с электровентилятором. Распределительную коробку можно соединить с выключателем трехжильным проводом, распределив жилы, но правильней проложить отдельную линию.
Для душевой, освещаемой двумя группами светильников, управляемых двухклавишным аппаратом, придется установить отдельный выключатель электровентилятора.
Дистанционное управление
Продукты с дистанционным управлением превосходят по функциональности прочие, однако стоят дороже в три и более раз.
Подключают их:
- Напрямую от распределительной коробки. Вручную при необходимости отключают кнопкой на самом приборе.
- Через двухклавишный или отдельный настенный выключатель вне помещения санузла.
Порядок монтажа аналогичный версиям без пульта. «Элитность» подчеркивают опции: съемного двигателя, сменных патрубков и другие.
Подключаем вентилятор без таймера
Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.
Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.
Одноклавишный выключатель (отдельно от света):
Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:
- ноль вентиляционного прибора соединяется с нулем сетевого провода;
- фазный конец от вытяжки подключается к линии, проложенной от выключателя;
- на входящую клемму выключателя присоединяется сетевая фаза.
Подключение вентилятора к освещению
Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.
Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов
Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.
Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.
В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух
Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления
Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение
Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.
С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.
Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.
С помощью шнура
Вентилятор со шнуром
Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.
Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком). Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен
Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.
Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.
