Как подсоединить светодиодную ленту: основные этапы монтажа и подключения

Преимущества и недостатки

Светодиодная подсветка натяжного потолка

Компактный размер и пластичная структура, позволяющая ленте принимать нужную форму.
Исключение перегрева, что важно при подсветке натяжных потолков и других, чувствительных к температуре поверхностей.
Возможность получить выбранный цвет за счет регулировки сочетания цветовых комбинаций.
Легкость монтажа, наличие двустороннего скотча не требует никаких усилий по установке.
Высокая продолжительность эксплуатации, значительна превышающая длительность использования традиционных ламп накаливания.
Многочисленные возможности использования.
Экономное использование электроэнергии, которая не расходуется на нагревание.
Безопасность – этот источник освещения не содержит вредных газов и примесей, не имеет пульсации.

Необходимые инструменты

Установка данного вида освещения не требует наличия сложного профессионального оборудования, кроме того, некоторые комплектующие могут идти в наборе с лентой. Чтобы установить дюралайт нужно иметь следующие материалы и инструменты:

  • катушку дюралайта;
  • 3-хжильный кабель ВВГнг-Ls сечением 1,5 мм2;
  • монтажный провод 1,5 мм2;
  • блок питания;
  • диммер/пульт управления;
  • ножницы или канцелярский нож;
  • бокорезы (кусачки);
  • термоусадочные трубки или изолента;
  • 2-сторонний скотч (в случае, если недостаточно клейкой основы ленты);
  • паяльник;
  • алюминиевый или пластиковый профиль необходимой длины;
  • жидкость для обезжиривания поверхности (спирт/ацетон/растворитель и проч.).

Инструменты для монтажа светодиодной ленты.

Классификация светодиодных лент

Цвет свечения и его направление

Одноцветные и разноцветные и микс (MIX) ленты. Одноцветные могут излучать все классические цвета. Разноцветные добавляют к классике множество оттенков. В маркировке лент есть такие свойства. MIX ленты могут состоять из диодов разных оттенков свечения.

Класс ленты

Всего три вида:

  1. Премиум.
  2. Стандарт.
  3. Эконом.

Постоянное напряжение

Постоянные напряжения питания варьируются от 5В до 36В.Самая популярная лента с напряжением в 12В. Хорошо подходит для дизайнерских находок в декорировании подсветкой.

Защитные свойства

Защитный класс для ленты маркируется так: IP20,22,33,65,67,68.

  1. Класс 20,22,33 является самым примитивным. Предназначен для чистых и проветриваемых помещений.
  2. Класс 65,67,68 подразумевает защиту от влаги и пыли. Самый защищенный класс -68. Ленты с такой маркировкой монтируют для наружного ежедневного освещения зданий.

Устройство светодиодной ленты

По техническому описанию, лента является источником света. Состоит из ленты монтажной, с закрепленными на ней световыми диодами транзисторами.

Разница в длине между диодами одинакова по всей плоскости ленты. Транзисторы обеспечивают работу самого диода. В зависимости от класса защиты, ленты могут иметь силиконовую защитную оболочку.

Плотность размещения светодиодов на ленте

Плотность размещения является очень важным параметром. Исчисляется в размерности — светодиод на метр. Популярный вид размещения это через каждые шесть сантиметров полотна ленты.

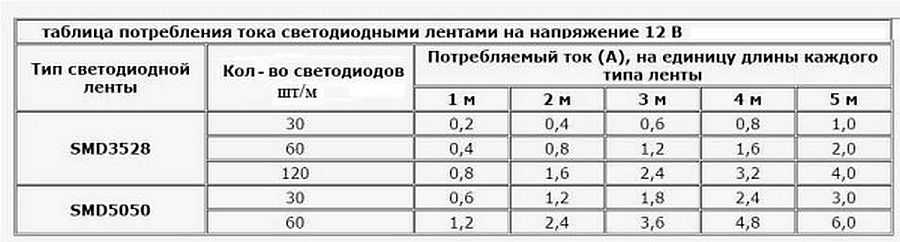

Мощность зависит напрямую от количества диодов в метре. Её величина в Ватах (Вт). При покупке нужного метража диодной ленты можно высчитать мощность. Если есть величина тока, то перевод в ваты будет путем умножения тока на напряжение.

Маркировка светодиодных лент

Светодиодные ленты маркируются по одному международному стандарту:

  1. Источник света (LED).
  2. Цвет диода (R,G,B,RGB,CW) Заглавная буква цвета на английском.
  3. Вид чипа (SMD)
  4. Размер ленты (5050). Данные в миллиметрах.
  5. Светодиод на метр (60).
  6. Класс защиты. (IP).
  7. Подкласс защиты.(от 0 до 6). Уровень защищенности от твердых тел.
  8. Подкласс защиты (от 0 до 8). Уровень защищенности от жидкости.

Имея данные параметры, мы можем охарактеризовать любые светодиодные ленты по маркировке на ней. Если на ленте нет маркировки IP, то значит она не имеет защитных свойств вообще.

Стойкость светодиодных лент к воздействию влаги

Стойкость ленты легко узнать по маркировке класса защиты (IP), где нулевой уровень говорит сам за себя.

Еще ленты могут разделять на:

  • Незащищенные. Используются только в сухих помещениях
  • Влагозащищенные. Устанавливаются в саунах, на торцах фасадов зданий.
  • Влагостойкие. Пригодны для любой водной среды. Буль то бассейн или аквариум.

Выбор светодиодной ленты по величине светоотдачи

Интенсивность потока света — это главная характеристика для светового элемента. В нашем случае для диодов. В диодных лентах эту величину можно посчитать, зная количество диодов на метр и тип диода.

RGB контроллер

Кроме этого, обязательно запомните, что полноценную rgb подсветку можно изготовить на основании светодиодов SMD 5050. Именно в них реализована возможность менять цвета в одном источнике света.

Достигается это за счет того, что светодиод собран из трех кристаллов. Во всех остальных видах SMD 2835, SMD 3528 один светодиод может светить только одним цветом.

Из-за этого в подсветке могут возникать небольшие провалы освещенности, когда соседние светодиоды попросту не будут гореть и полоса света не будет выглядеть цельной и сплошной. Примеры и недостатки таких моделей можно посмотреть в статьях ”Характеристики светодиодных лент SMD 3528” и ”Отличия светодиодной ленты SMD 2835 от SMD 3528”.

RGB контроллер подключается после блока питания. С его помощью можно менять не только цвета, но и яркость освещения, разные режимы работы, интенсивность смены расцветки и т.д.

Для режима светомузыки, когда цвета бегают по разным сторонам и сменяют друг друга, потребуются специальные контроллеры. Называются они DMX.

Напрямую через контроллер можно подключать определенную длину светодиодной ленты. Максимум это 5 метров или 10 метров при параллельном подключении двух отрезков по пять.

А что делать, если разноцветная подсветка у вас более 10 метров? Для монохромного варианта все решается параллельным подключением отдельных кусков. Например, подключаете 3 участка по 5м каждый и имеете полноценную подсветку длиной 15м.

Для RGB ленты параллельно спаять и соединить 5-ти метровые участки можно, однако с непосредственным подключением к одному контроллеру имеются нюансы.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

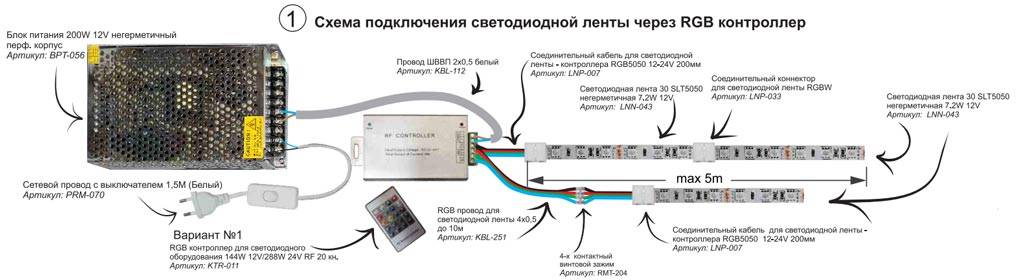

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Общие правила монтажа светодиодной ленты

При установке светодиодной ленты соблюдайте некоторые правила и требования, чтобы обеспечить безупречную и долгую работу освещения. Чаще всего самыми выигрышными для укладки осветительной нити с точки зрения практичности и дизайна становятся такие места в помещениях:

  • ниши стен или потолка — для этого применяются специальные короба;
  • по поверхности стен и потолков внутри пластиковых уголков;
  • за потолочным плинтусом.

Технология подключения и монтажа во всех случаях практически одинакова. Общие правила заключаются в следующем:

Дюралайт подключается только через специальный блок питания, понижающий напряжение, но не напрямую к 220 В

Для функционирования светодиодного источника достаточно напряжения в 12 или 24 В.
Каждый вид ленты соединяйте и фиксируйте на нужной поверхности посредством подходящих разъемов и коннекторов.
Механическое воздействие на дюралайт, в том числе резкие перегибы, во время монтажа недопустимо.
Соединяя отдельные отрезки, убедитесь, что вы не нарушаете целостность токопроводящих дорожек, которые питают светодиоды.
Обращайте особое внимание на класс IP по пыли и влагозащищенности. Класс IP 65 позволит установить освещение даже в воде.
Поверхность, на которую будет наклеиваться нить со светодиодами, обязательно должна быть гладкой и чистой

Это позволит избежать повреждения печатной платы.
Если выбрана лента на клеевой основе, зафиксировать ее на поверхности можно только 1 раз. Поэтому тщательно продумайте конфигурацию линии освещения, сделайте предварительную маркировку траектории, чтобы избежать неточности.
На отрезок ленты более 4А рекомендуем использовать не имеющиеся в продаже коннекторы для соединения, а пайку, так как она гораздо надежнее.
Подключайте последовательно не более 5 м дюралайта. Иначе — лампы на конце нити будут выдавать свет меньшей яркости, а в дальнейшем это приведет к стабильной перегрузке всей системы.
Мощность выбранного блока питания должна превосходить общую мощность подключенной светодиодной ленты минимум на 20-30% при полной нагрузке.
Для подключения питания осветительной аппаратуры пригласите квалифицированных специалистов. Если вы будете подключать освещение самостоятельно, внимательно отнеситесь к стыковке места вход блока питания с выходом.
Перед разрезанием ленты на куски, аккуратно размотайте катушку светодиодной ленты и подключите ее к блоку питания для теста на исправность. В случае брака верните светодиодную ленту по гарантии.

Советы по дизайну помещения со светодиодным освещением

Чтобы получить действительно выигрышный результат интерьера, при укладке дюралайта учтите такие рекомендации:

Расстояние между уровнями должно составлять 20 см. При уменьшении или увеличении расстояния можно получить неравномерный свет, что недопустимо.
Оптимальная величина заглубления — 2-3 см.
Во время монтажа оборудования используйте монтажный пластиковый угол. Крепится он просто и легко при помощи двухстороннего скотча.
Не рекомендуем подсвечивать глянцевый потолок, так как диоды на таком потолке будут отражаться как в зеркале.
В стесненных условиях помещения с ограниченной вентиляцией рекомендуется монтаж светодиодной ленты в комбинации с алюминиевым профилем

Это необходимо для отвода тепла, так как перегрев значительно сократит ресурс светодиода.Важно! При монтаже учитывайте удобство для ремонта в будущем. Например, если вы установите осветительную нить за подвесным или натяжным потолком, без частичной разборки потолка вы не сможете отремонтировать устройство.

Способы крепления светодиодной ленты

Светодиодная лента монтируется на потолок следующими способами:

  1. Монтаж светодиодной ленты в потолочный плинтус. Данный способ обладает огромным преимуществом — вам не нужно выполнять переделку потолка, так как сам потолочный плинтус монтируется на некотором расстоянии (8-10 см) от потолка. После монтажа плинтуса, приступайте к приклейке дюралайта: снимите нижний слой ленты и приклейте на потолочный плинтус, как обычную липкую ленту.
  2. Установка ленты в карниз, изготовленный из гипсокартона. Данный способ значительно сложнее, но потолок будет выглядеть намного эффектнее.

Конструкция светодиодной ленты

Светодиодные ленты делаются на основе длинной гибкой печатной платы, ширина которой может быть от 8 мм до 20 мм. Рассматривать конструкцию самой платы будем на примере самой распространенной светодиодной ленты с питанием 12 В.

Длинная светодиодная лента состоит из маленьких сегментов, отдельно собранных участков платы. На каждом таком участке размещено по 3 SMD светодиода с ограничивающим ток резистором. Все элементы соединяются последовательно. Каждому светодиоду необходимо напряжение 3.2 В. При последовательно соединении всей сборке светодиодов необходимо 9.6 В. А чтобы такую сборку можно было записать от напряжения 12 В последовательно в цепь питания устанавливается отграничивающий резистор, сопротивление которого подбирается из расчета установленного типа SMD светодиодов, для питания которым необходим определенный ток.

Светодиодная лента по всей длине состоит из параллельно соединенных отдельных участков светодиодных сборок. Все они одинаковые и запитываются от одного источника.

Светодиодные ленты со светодиодами SMD 5050 подключаются также отдельными сборками по три светодиода. Так как эти светодиоды имеют в одном корпусе три отдельно подключаемых диода, для их подключения нужны три дорожки и три сопротивления.

RGB светодиодные ленты также состоят из отдельных сборок по три светодиода, но в них уже каждый канал цвета подключается отдельно. Получается, что на такой светодиодной ленте присутствует сразу четыре дорожки.

Подключение светодиодной ленты к сети 220В схема

Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:

  • преобразовать переменное напряжение сети в постоянное;
  • выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
  • стабилизировать параметры электрического питания.

Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.

Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное.
При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.

Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке

  • Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
  • Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

Таблица номиналов элементов схемы:

  • C1 – 2,2 мкФ 400 В
  • R1 – 1,3 кОм
  • R2 – 4,3 кОм
  • R3 – 47 Ом
  • VD1 .. VD4 – 1N4007
  • VT1, VT2 — 13002

На схеме можно выделить три узла:

  • выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
  • стабилизатор тока на R2, R3, VT1, VT2;
  • сборка из светодиодов HL1 – HLN.

Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.

При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.

Чем больше будет емкость конденсатора, тем меньше будет пульсация.

Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.

Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.

На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.

Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е

как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной

Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.

При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.

А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

Лампочка разбилась, а плата осталась в рабочем состоянии.

Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено.
Добываем элементы из этой платы и собираем новую схему.

На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.

Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

Где и как смонтировать и подключить

Первым делом отмеряете необходимый метраж ленты.

И отрезаете строго по специальным меткам.

Далее прикидываете где будут уложены провода питания. Если позволяет конструкция, логичнее всего их будет спрятать.

Может быть даже придется просверлить пару отверстий.

К каждому отрезку подсоединяете провода. В машине лучше всего это сделать при помощи пайки, а не коннекторами.

Если лента у вас в силиконе, то контактные площадки придется зачистить и снять часть герметика.

Все хитрости и правила пайки светодиодной ленты можно узнать из статьи ниже.

Когда лента готова к монтажу, следует тщательно обезжирить поверхность на которую она будет наклеиваться. Смачиваете чистую тряпочку в растворителе и очищаете ей будущие места подсветки.

Припаянные провода заправляете в отверстие.

Отделяете защитный слой скотча и плотно надавливаете на подложку.

Как показывает практика, одного только скотча бывает не достаточно. Во-первых, поверхность не идеально ровная.

Во-вторых, сказываются наши перепады температуры. От минусовых значений до плюсовых, иногда в течение нескольких часов.

В итоге, даже качественная лента в конце концов отклеивается. Поэтому рекомендуется по краям, пройтись обычным термоклеем.

При организации подсветки кузова, клей вряд ли поможет. На днище, под порогами для крепления лучше использовать профиль с пластиковыми хомутиками.

Места, где была снята защита с контактных площадок и припаяны провода, также не помешает залить толстым слоем клея.

Подобным образом светодиодная лента монтируется в любые части машины. Если хотите повысить яркость и блок питания позволяет это сделать, то можно наклеить рядом одновременно две ленты.

Провода заранее выбирайте такой длины, чтобы их можно было протянуть в одну общую точку с нескольких подсветок одновременно. В ней и будет происходить подача питания 12В.

Кстати, прежде чем заделывать обшивку, всю схему желательно проверить на работоспособность от небольшого источника питания 12V. Например, можно взять батарейку А23.

Схемы подключения могут быть разнообразными, в зависимости от того, какой участок авто подсвечивается. Вот пример для светодиодной подсветки дверцы машины:

Более подробно с процессом подключения можно ознакомиться в видеоролике:

Все провода после проверки работоспособности заизолируйте в отдельные пучки.

На выходе у вас должен получиться один-единственный пучок с проводами, на которые и следует подать 12 вольт.

Общий плюс и один или несколько минусов (в зависимости от схемы и вида подсветки).

Питающие провода можно подпаять специальными автомобильными клеммами папа-мама и спокойно подключать их через колодки бортовой сети.

Например к штатному модулю управления светом, или от других кнопок, либо вообще через свой отдельный микровыключатель посадить на предохранители.

Также никто не запрещает все запитать через прикуриватель.

Естественно, после блока питания стабилизирующего напряжение, как уже оговаривалось выше.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Длина

Максимальная длина СДЛ составляет 5 м. Именно такими сегментами она и продается. Ленту можно сокращать путем разрезания в специально обозначенных местах, но удлинять ее свыше 5 м запрещается.

Если удлинить ленту, получится следующее:

  1. токопроводящие дорожки в первой ленте сильно греются, что приводит и к перегреву диодов. Дело в том, что диоды в ленте подключены параллельно, поэтому при ее удлинении общее сопротивление нагрузки не возрастает, как в случае с последовательным подключением ламп накаливания, а уменьшается. Соответственно, возрастает сила тока в проводниках первой ленты;
  2. при одностороннем подключении диоды на дальнем конце удлиненной ленты светят тускло.

Правильное подсоединение второй СДЛ — к выводам БП. Если подключается несколько лент, от блока прокладывается общий провод (шина) и от него организуются ответвления к каждой СДЛ.

Если мощный БП из-за своих габаритов не помещается в отведенном для него месте, например, освещение устанавливают за подшивным потолком, каждую ленту подключают через отдельный блок с меньшими размерами.

Схема монтажа светодиодной ленты под натяжной потолок:

Срастите полосы ленты до получения нужной длины. Нить разрезайте, ориентируясь на специальные метки, иначе можете повредить контакты (обычно допустимые места разреза обозначают маркировкой в виде маленьких ножниц).
Соберите схему на полу, чтобы проверить плотность соединения и убедиться в качестве работы осветительного оборудования:
цветную ленту RGB подключите к контроллеру, соблюдая метки по цвету проводов на разъемах: R — для красного, G — для зеленого, B — для синего

Для черного провода разъем обозначен 12 В или 24 В;
контроллер подключите к понижающему трансформатору — блоку питания.Важно! При подключении трансформатора не ошибитесь с переплюсовкой, иначе лента быстро может перегореть.

Подключите собранную схему в сеть и проверьте правильность сборки.
Если все работает качественно, отсоедините ленту от контроллера и приклейте к потолку.

Советы при монтаже и подключении дюралайта

  1. Прежде чем приклеивать светодиодную ленту, подготовьте поверхность для монтажа. Она должна быть гладкой и обезжиренной. Для этого обработайте ее спиртом и чистой тряпкой.
  2. Мощный дюралайт (более 10 Вт\м) монтируйте на профиль из металла либо на алюминиевую подложку.
  3. Конструкцию для удобства приклеивайте на слой 3М или клей/герметик.
  4. При монтаже дюралайта на токопроводящие поверхности, например на металлические конструкции, обязательно изолируйте ленту, помещая ее в каркас.
  5. Во время сборки исключите повреждения проводящих дорожек.
  6. При подключении больших отрезков ленты используйте параллельное подключение. При последовательном — произойдет перегрузка проводящих дорожек, что приведет к перегоранию.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать ( В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

Это интересно: Защита светодиодной ленты от влаги в домашних условиях

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
