Как сделать солнечный коллектор для бассейна своими руками

Своими руками и из подручных материалов можно изготовить упрощенный вариант плоского солнечного коллектора. Но конструкция подходит для использования только в летний период, зимой она неэффективна

Крайне важно правильно собрать и подключить устройство

Необходимые материалы

Для изготовления коллектора потребуются;

  • пластиковые трубы;
  • деревянный брус с сечением 5х5 см;
  • тонкие рейки;
  • фанера;
  • черная краска;
  • металлический уголок;
  • металлические листы;
  • саморезы;
  • водяной насос небольшого размера;
  • геостекло;
  • тройники;
  • минеральная вата.
  • выпускной клапан;
  • сливной кран.


Для изготовления коллектора потребуются пластиковые трубы. Для создания подушки под систему потребуются песок, гравий и геотекстиль. Нужно заранее приобрести расходные материалы для сварочного аппарата.

Процесс сборки

Процесс сборки коллектора включает следующие этапы:

  1. Из деревянных реек сделать раму и обшить ее фанерой.
  2. На дно уложить утеплитель и сделать обрешетку из тонких реек.
  3. К поверхности прикрепить тонкие металлические пластины.
  4. Окрасить всю конструкцию в черный цвет.
  5. Трубы нарезать и соединить между собой штуцерами и уголками для получения змеевика.
  6. На поверхность щита смонтировать крепления для труб.
  7. Зафиксировать змеевик на раме и окрасить его в черный цвет
  8. Провести гидравлическое испытание.
  9. Обустроить входы и выходы змеевика с помощью тройников и запорных клапанов.
  10. Сверху конструкцию прикрыть геостеклом.

Установка и подключение гелиоколлектора

В первую очередь нужно выбрать хороший участок для установки гелиоколлектора. Самодельные конструкции часто менее эффективны, чем профессиональные, поэтому лучше располагать их в непосредственной близости от бассейна — это уменьшит теплопотерю во время циркуляции воды.


Подключение гелиоколлектора уменьшает теплопотерю.

Выбранное место следует подготовить: удалить верхний почвенный слой и сформировать песчано-гравийную подушку. Затем поверхность тщательно выравнивают, заливают слой бетона. При желании платформу можно сделать из тротуарной плитки.

После этого устанавливают металлический каркас.

Следующий шаг — монтаж коллектора на платформу

Важно, чтобы он был повернут к югу. Затем подключают насос средней мощности — он обеспечит медленное течение воды по системе и ее лучший подогрев

Тепловые насосные нагреватели.

В тепловых нагревателях для бассейна увеличение температуры производится по принципу «воздух – вода».

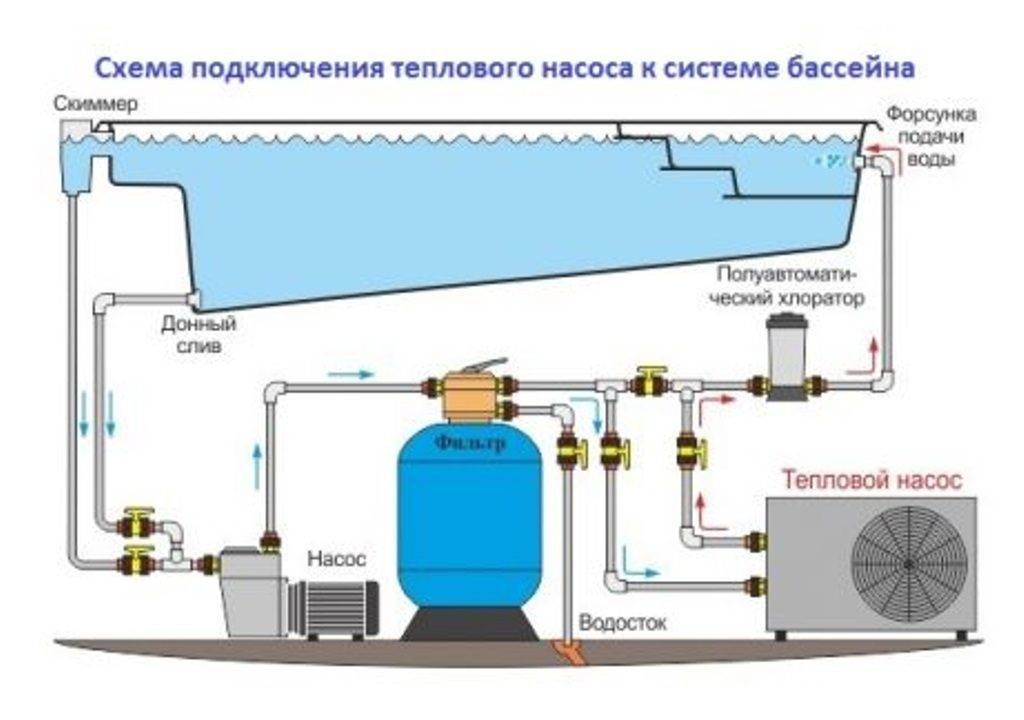

Работает схема так:

  1. При помощи насосной установки производится водозабор из бассейна.
  2. Далее жидкость проходит через систему фильтров.
  3. После этого подается в тепловой насос.

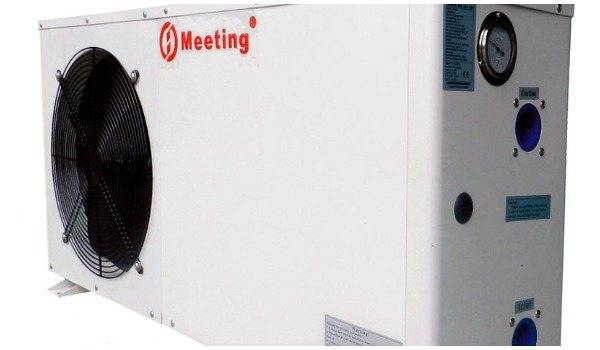

Сам тепловой насос представляет собой установку, в которой расположен змеевик с циркулирующей водой из бассейна. Нагрев змеевика производится не с помощью тенов или за счет теплообмена между контурами, а за счет нагретого воздуха. Воздух же в тепловом насосе нагревается за счет спиральных тенов и нагнетается на змеевик при помощи вентиляторной установки. По сути, это змеевик с водой расположенный в мощной тепловой пушке.

Применяют тепловые насосы для нагрева воды в бассейнах в основном в тех случаях, когда установка первых двух вышеописанных типов нагревателей по каким-то причинам невозможна или затруднена.

Прочитав данную статью читатель будет лучше понимать какой вид нагревателя подойдет для установки в конкретный бассейн.

Нагрев бассейна проточным электрическим нагревателем

Как уже говорилось, нагрев воды бассейна от штатного отопительного котла — наиболее экономичное решение рассматриваемой задачи в индивидуальном доме. Если мощности котла недостаточно, он отсутствует или организовать от него нагрев воды затруднительно (например, нужны слишком длинные трубопроводы), можно прибегнуть к установке проточного электрического нагревателя.

Обычно аппараты такого типа используют в небольших бассейнах Когда объем воды значительный, применение этого способа проблематично. Помимо того что электричество обходится довольно дорого, выделенной для коттеджа мощности может просто не хватить для подогрева большого количества воды. Для сильного водонагревателя нужна отдельная линия питания с автоматикой большего номинала, а чаще всего ему требуется еще и трехфазное питание.

Тем не менее проточный электронагреватель — самое простое средство подогрева воды в бассейне. Его, кстати, можно комбинировать с нагревом от системы отопления (например, используя электричество при заполнении чаши). Аппарат монтируют непосредственно в линии рециркуляции воды. Надо лишь подключить его к электросети и системе управления.

Как и водоводяные теплообменники, электронагреватели для бассейнов должны быть устойчивы к воздействию химических веществ. Поскольку наибольшая нагрузка приходится на тэны (трубчатые электронагревательные элементы), к материалу их корпуса предъявляются самые жесткие требования. Их изготавливают из высоколегированной стали, сплава Incoloy 825 (включает железо, никель, хром, титан, медь, молибден и другие элементы) или титана.

Титановые тэны используют, например, при подогреве соленой воды. Электрический водонагреватель комплектуется регулирующим и защитным термостатами, а также устройством (датчиком давления или потока), отключающим тэны в отсутствие циркуляции воды через аппарат. Управление аппаратом может осуществляться цифровым контроллером, автоматически регулирующим мощность нагрева в зависимости от температуры воды в бассейне.

Для упрощенного выбора электронагревателя приводят такие цифры: в открытом бассейне — 0,5 кВт, в закрытом — 0,3 кВт на каждый кубический метр объема воды.

Устройство и принцип работы


Котел на дровах для отопления бассейна внешне чаще всего выглядит так же, как и стандартный твердотопливный котел для парового отопления помещений. Внешний каркас (топка) представляет собой коробку из закаленной стали с толстыми или двойными стенками, дверью для загрузки дров и ящиком внизу для удаления золы.

Основные отличия скрываются внутри. Главная деталь котла – змеевик из нержавеющей стали, по которому движется вода. Эта деталь находится непосредственно в огне, поэтому трубку покрывают специальной огнеупорной эмалью.

К верхней и нижней части спирали присоединяется шланг или трубка, которые проходят через водяной насос. Через нижний шланг вода из бассейна поступает в змеевик, нагревается, проходя по спирали, и выходит через верхнее отверстие, возвращаясь в бассейн уже теплой.

Для прокачки воды по шлангам и трубкам используются различные насосы. Можно подключить штатную помпу с фильтром или присоединить отдельный циркуляционный насос, подойдет даже погружной насос вроде Ручейка.

Главное, чтобы устройство имело достаточную мощность для быстрой прокачки воды. Она должна успевать нагреваться, но нельзя позволять ей достигать температуры кипения. Нагрев воды производится только при отсутствии в бассейне людей.

Пошаговая инструкция по изготовлению

Нагреватель для бассейна изготавливается в следующем порядке:

  1. Сначала с помощью болгарки вырезают кусок металла прямоугольной формы.
  2. Полученный лист металла сгибают в кольцо таким образом, чтобы получился цилиндр, и соединяют края кольца сварочным швом.
  3. Затем из того же металла делают подставку для цилиндра, которая одновременно будет служить дном.
  4. Цилиндр приваривают к подставке с помощью сварочного аппарата.
  5. Стальную трубу сгибают по спирали вокруг цилиндра. Концы трубы выводят в одном направлении, они должны быть достаточно длинными, чтобы шланг не повредился от горячего огня в топке.
  6. Получившийся змеевик фиксируют стальными трубками, нижние концы которых приваривают к металлическому дну агрегата.
  7. На концы трубы крепят шланги и заводят их внутрь бассейна. Теперь осталось соединить насос с заборным патрубком и сделать подключение насоса к входному отверстию нагревателя.

В топку закладываются дрова, дожидаются, когда они хорошо разгорятся, и включают насос. Воды, циркулирующая по теплообменнику, нагревается от пламени в топке и подается в бассейн. В зависимости от его объема и мощности нагревателя вода нагреется до нужной температуры уже через 2-4 часа.

рекомендуется обшить стенки материалом с низкой теплопроводностью

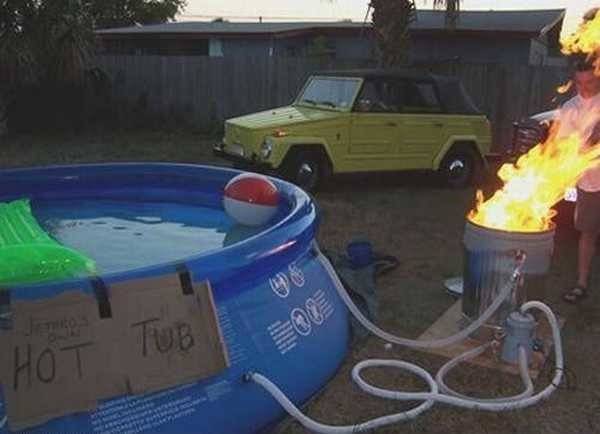

Нагреватель на дровах для бассейна своими руками, видео-инструкция:

Способы обогрева воды в бассейне

Современного оборудования для подогрева воды существует великое множество, однако из широкого ассортимента всех устройств можно выделить пять основных типов, которые сегодня пользуются большей популярностью. Среди них:

  • Солнечные обогреватели или коллекторы.
  • Тепловые насосы.
  • Электрические нагреватели.
  • Топливные нагреватели.
  • Теплообменники.

Такой способ идеально подойдёт для тех, кто живёт в местности, где большую часть времени светит солнце. Устройство позволит довольно быстро подогреть любой объем воды, за счёт увеличения или же уменьшения количества специальных модулей, принимающих солнечную энергию.

Солнечный нагреватель — безопасный и экономичный вариант для подогрева воды в бассейне

Представленная система имеет ряд особенностей:

  • солнечный обогреватель представляет собой экологически безопасный продукт;
  • для работы не требуются дополнительные температурные сенсоры;
  • самостоятельная установка устройства обеспечит минимум денежных затрат.

Обогрев бассейнов электронагревателями

Работа подобных систем значительно отличается от нагрева воды при помощи теплообменника. Здесь нагревается вода, которая проходит через сам элемент нагрева. Зачастую им служит ТЭН, выполненный из антикоррозийных сплавов или металлов и покрытый специальными защитными слоями. Электронагреватель запитывается от электрической сети, он может быть различной мощности, в зависимости от требований.

Системы электронагрева отлично подойдут для бассейнов небольшого размера. Для большего же объема воды такие нагреватели будут слишком затратными. Минусом электронагревателя также является полная зависимость от возможностей бытовой электрической сети, то есть далеко не каждый нагреватель большой мощности возможно будет подключить для работы.

И еще пара «народных» способов

«Улитка из шланга»

Известно, что подогреть воду можно, увеличив ее поверхность. Для этого один край длинного шланга (лучше черного цвета) подсоединяют к отверстию в бассейне, а другой – к фильтр-насосу. Желательно закрепить шланг хомутами, во избежание протечек. Затем выложить его на солнце (удобней всего укладывать кругами, форма напоминает улитку). Вода, проходя по шлангу, нагреется быстрее.

Всю информацию про очистку воды в бассейне на даче найдете здесь.

Кипятильник от электричества

Используют для подогрева воды и мощный кипятильник. Это очень опасно!

Удар электрическим током может быть смертельным!

Кроме этого, есть опасность повредить пластиковые или пленочные резервуары. Среди минусов – и высокие затраты электроэнергии. Если все же решили рискнуть, то соблюдайте правила безопасности:

  1. Кипятильник опускать в воду выключенным!
  2. Он не должен прикасаться к стенкам бассейна!
  3. Когда кипятильник включен, воды не касаться!

Строение и принцип работы

Конструктивно теплообменник для бассейна представляет собой цилиндрический корпус с двумя контурами: в первом, представляющим собой непосредственную полость прибора, циркулирует жидкость из бассейна, а во втором расположено устройство, по которому перемещается теплоноситель – горячая вода. В роли устройства для нагрева жидкости выступает или трубка, или пластина. Сам по себе теплообменник не обеспечивает подогрев воды – с помощью внешних штуцеров второго контура он подключается к котлу системы отопления и выступает посредником в передаче тепла: сначала в прибор из бассейна поступает вода, затем она перемещается по корпусу, соприкасается с нагревающим устройством, берет от него тепло и далее уже нагретой до необходимой температуры возвращается обратно в чашу. Чем больше площадь контакта нагревающего элемента, тем быстрее тепло переходит от горячей воды к холодной.


Как устроен теплообменник для бассейна

Преимущества и недостатки печи

Плюсы:

  • быстрый нагрев воды;
  • простой монтаж и демонтаж;
  • экономичность;
  • невысокая стоимость;
  • возможность изготовить самостоятельно.

Минусы:

  • нагреватель невозможно автоматизировать, температуру воды придется контролировать при помощи термометра;
  • отопитель должен находиться на расстоянии нескольких метров от бассейна;
  • его нельзя оставлять без присмотра;
  • требует постоянного внимания «истопника»;
  • обязательно нужно придерживаться техники безопасности при работе с огнем;
  • котлу требуется уход в виде уборки золы, чистки от гари и периодической окраски специальной эмалью.

Как сделать нагрев своими руками?

Для самостоятельного изготовления лучше всего использовать одну из наиболее эффективных и экономичных конструкций — дровяную печь со змеевиком. Рассмотрим порядок действий при сборке системы подогрева:

Инструменты и материалы

Для сборки потребуются:

  1. Листовая сталь. Понадобится нержавейка толщиной от 2 мм (для топки лучше найти листы от 4 мм).
  2. Металлическая труба. Оптимально — нержавейка, но можно использовать медную трубку.
  3. Болгарка с отрезным кругом.
  4. Сварочный инвертор с электродами.
  5. Трубогиб.
  6. Измерительные инструменты — линейка, рулетка, угольник.
  7. Костюм сварщика, средства защиты глаз, лица, рук.

Перечислен только необходимый минимум, в зависимости от сложности конструкции могут понадобиться другие инструменты.

Процесс изготовления

Сборка печи происходит поэтапно:

  1. Изготовление змеевика. Можно сделать плоский вариант, сварив трубу «змейкой», или выполнить фигуру в форме пространственной спирали (пружины). Для этого используют трубогиб, болгарку, сварочный инвертор.
  2. Изготовление стенок корпуса. По заранее подготовленной развертке вырезают стенки и сваривают их в нужном порядке.
  3. Установка змеевика внутри корпуса, присоединение входного и выходного патрубков.
  4. Монтаж дверцы и дымохода. Рекомендуется сделать достаточно высокую трубу, чтобы искры из нее не могли причинить вред.

После завершения сборки проверяют змеевик на герметичность, подключают печь к системе фильтрации и делают пробный запуск системы подогрева.

Материалы для установки солнечного коллектора

Желательно изначально начертить схему будущего коллектора. По нему проще сделать расчет расходуемых материалов.

  • Деревянные брусья и рейка.
  • Листы толстой фанеры.
  • Лист металла (жесть, оцинковка).
  • Металлопластиковые или полиэтиленовые трубы.
  • Крепежи, хомуты, угловые фитинги, тройники, штуцера. Все что необходимо для того чтобы собрать пластиковую конструкцию.
  • Алюминиевый профиль.
  • Стальные мебельные уголки, чтобы собрать корпус.
  • Стеклопакет или стекло толщиной 4 мм.
  • Пенополистирол в рулоне.
  • Доска обрезная.
  • Погружной насос мощностью не менее 3 куб. м. в час.
  • Обратный клапан.
  • Гвозди, шурупы.
  • Средство для обработки древесины от гниения.
  • Черная краска.
  • Фум-лента.

Тепловой насос

Устройства бывают нескольких видов. Могут качать тепло из воды, земли или воздуха. Такие насосы не очень популярны, так как у них довольно большая цена. Цена устройства стартует от 120 000 рублей. Но все же следует рассмотреть преимущества и недостатки такого решения, чтобы понимать, насколько оно актуально в конкретной ситуации.

К преимуществам тепловых насосов отнесем:

  • универсальность;
  • возможность нагрева больших объемов воды;
  • малое энергопотребление, свидетельствующее об экономичности эксплуатации.

Из недостатков стоит отметить высокую стоимость и функционирование исключительно в теплое время года.

Способы нагрева воды в бассейне

Электронагреватель

Это достаточно простой и популярный способ для повышения температуры в бассейнах небольших объемов, хотя электронагреватель тоже имеет свои недостатки. Принцип работы заключается в том, что вода проходит через трубчатый электронагреватель (ТЭН) и получает тепло от нагреваемого электричеством диэлектрика.

Электронагреватель с насосом

В установке он тоже не вызовет затруднений. Выше на фото видно, что в одно отверстие бассейна подключается мини-насос, далее вода по трубке переходит в ТЭН и попадает обратно уже теплой. Температуру нагрева воды регулируют входящим в трубчатый электронагреватель напором – чем больше напор, тем меньше нагрев. И наоборот.

Плюсы использования ТЭН:

  • Дешевизна самого электронагревателя;
  • Простота использования;
  • Лучший вариант для небольших объемов.

Минусы использования ТЭН:

  • Не подойдет для больших бассейнов (от 30 м3);
  • Дорогой в использовании – большое электропотребление.

Теплообменники

Еще один вариант, чтобы нагреть воду в бассейне. Используются теплообменники в том случае, если у вас есть второй источник горячей воды – например отопление в доме. Задача устройства – обменять воду из разных источников теплом. Отсюда и название.

Теплообменник

Принцип работы предельно прост. В корпусе теплообменника находится спираль. Вокруг имеется пространство, которое и должно заполняться водой из бассейна. Кипяток проходит через спираль и благодаря большой площади взаимодействия быстро нагревает воду из бассейна.

Принцип работы теплообменника

Чаще всего теплообменники устанавливают тем же способом, что и электронагреватели – в цепи между насосом и бассейном. В некоторых случая целесообразно использование двух теплообменников одновременно.

Плюсы использования теплообменника:

  • Независимость от источников питания;
  • Возможен нагрев больших объемов.

Минусы использования теплообменника:

Не всегда имеется второй источник горячей воды.

Для подогрева бассейна летом, когда основное отопление выключено, использование теплообменника весьма проблематично. Придется настраивать и подбирать котел, чтобы он работал исключительно на теплообменник.

Тепловой насос

Если водяной насос выкачивает воду, то тепловой выкачивает тепло. Все логично.

Тепловой насос

Тепловые насосы бывают различных конструкций и забирают тепло от нескольких источников: воздух, почва, вода. Чтобы было понятнее, покажем принцип работы на примере устройства теплового насоса, забирающего тепло из горячего воздуха.

Принцип работы теплового насоса

На данный момент подобные устройства не очень популярны ввиду высокой цены. Самые дешевые модели начинаются от 120 тысяч рублей

Мы не будем на них заострять внимание, а просто перечислим плюсы и минусы

Плюсы тепловых насосов:

  • Универсальность;
  • Способны нагреть большие объемы;
  • Низкое электропотребление.

Минусы тепловых насосов:

  • Высокая цена (от 120 тысяч);
  • Работает только в теплую погоду.

Солнечный коллектор

Очень интересное устройство, чтобы нагреть воду в бассейне. Нагревается вода от солнечного тепла. Вода заполняется в трубки коллектора насосом, а когда нагреется до нужной температуры, она отпускается обратно в общий резервуар. И снова солнечный коллектор забирает очередную порцию для прогрева.

Солнечный коллектор

В магазинах коллекторы предлагаются самых разных размеров. Выбирать определенную модель нужно, опираясь на объем своего бассейна.

Плюсы солнечных коллекторов:

  • Доступная цена;
  • Простой в использовании и монтаже;
  • Объем ограничен только вашим бюджетом.

Минусы солнечных коллекторов:

Эффективен только в солнечную погоду.

Электронагреватель

Это один из простейших методов подогреть воду в бассейне. Жидкость в водоеме нагревается когда проходит через трубки, которые нагреваются посредством диэлектрика. Устройство очень компактное. В набор входит небольшой насос, который загоняет жидкость в ТЭН. Температура самих трубок постоянна, поэтому отрегулировать нагрев можно корректируя скорость продвижения воды по трубам.

Электрический нагреватель для бассейна

Такой метод подходит для небольших бассейнов, до 30 м3. Преимуществом можно назвать небольшую стоимость самого нагревателя, однако использование далеко не самое дешевое, так как он потребляет очень много энергии.

Температурный режим бассейна

Температура воды в бассейне влияет как на комфорт, так и на здоровье и самочувствие купающихся, поэтому наряду с химическим составом и бактериологическими показателями оценивается согласно санитарным нормам и правилам. Так, СанПиНом утверждены следующие показатели температуры воды в бассейнах:

  • предназначенных для купания детей дошкольного возраста — от 30–32 °С;
  • для детей от 7 лет и старше — не менее 29 °С;
  • оздоровительного типа — от 26 до 29 °С;
  • спортивного назначения — 24–28 °С.

Чтобы купание не обернулось проблемой для здоровья, необходимо поддерживать температуру воды в бассейне на рекомендуемом уровне

Для гидромассажных ёмкостей и ванн-джакузи стандартом определяется температурный диапазон в пределах 35–39 °С. Конечно же, для индивидуальных бассейнов и частных владельцев никакой СанПиН не указ — каждый волен использовать собственность в соответствии с личными предпочтениями. Тем не менее, к требованиям нормативов следует прислушиваться хотя бы в той части, которая касается младших членов семьи — стандарты ведь взяты не с потолка, их устанавливали медики на основании многолетних исследований.

Способы нагрева

Как говорилось в начале этой статьи, сегодня имеется немало способов как прогревать воду в бассейне, вот некоторые из них:

  1. Применение проточных электронагревателей.
  2. Использование теплообменников.
  3. Задействование солнечных батарей.
  4. Технология с тепловыми насосами.

Влияет ли что-либо на выбор технологии? Да, существует несколько факторов, от которых следует отталкиваться, а именно:

  • предпочтения заказчика;
  • объем воды в бассейне;
  • особенности имеющихся коммуникаций;
  • количество воды, которая подлежит прогреву.

Чтобы решить какой именно метод подходит для вас, следует подробнее ознакомиться с каждой технологией.

Проточный водонагреватель своими руками

Самая простая установка бассейна с подогревом на даче своими руками, включает в себя:

  • металлический бак от использованного газового баллона или пустая бочка из прочного металла;
  • шланги и полипропиленовые трубы;
  • насос.

Сама установка будет работать как печка буржуйка. Насос циркулирует воду по шлангам. Жидкость стекает в бак, подогревается в нем и выходит обратно в бассейн. Бак отапливается любым горючим, дровами или углем. Регулировать температуру в таком обогревателе возможно благодаря установке механизма регулировке тяги или термостата. Конструкция, конечно, не блещет красотой, но это элементарное дешевое сооружение способно отопить небольшой бассейн и дать возможность использовать его в холодное время года.

Основные способы подогрева воды в бассейне

Электронагреватель

бассейна

Сечение проводки должно быть соответствующим. На основании этого для мощного агрегата протягивается отдельная электролиния, оснащенная автоматикой и системой безопасности.

Преимущества:

  • компактность;
  • сравнительно низкая цена;
  • большая скорость прогрева жидкости (затрачивается минимум времени);
  • возможность регулировать температурный режим;
  • простота установки;
  • универсальность использования (оборудование можно применять и для других целей);
  • высокий уровень защиты от возгорания;
  • автоматизация устройства.

Недостатки:

  • при обустройстве большого бассейна расходуется значительное количество электроэнергии, поэтому электронагреватели выгодно использовать преимущественно для небольших сооружений;
  • необходимость привязывания устройства к сети;
  • ограниченность мощности;
  • нужно строго придерживаться особых требований при подключении.

Теплообменники

Плюсы:

  • быстрота монтажа;
  • высокий уровень мощности;
  • экономичность при подключении;
  • возможность использовать любой источник энергии;
  • долговечность, прочность.

Минусов

Солнечный коллектор

Единственный недостаток гелиосистемного оборудования – возможность применения преимущественно при наличии солнца. Зато это возможно даже в зимнее время.

Основные преимущества:

  • быстрота нагрева;
  • бесплатная энергетическая сила;
  • простота монтажа и управления;
  • универсальность.

Недостатков

Подогрев бассейна дровами

искусственного водоемаПлюсы:

  • экономичность;
  • высокая скорость нагрева;
  • минимум расходов при изготовлении системы.

Минусы:

  • нельзя отрегулировать температурный режим;
  • нужно соблюдать правила пожарной безопасности.

Подогрев тепловым насосом

Тепловой насос – современная техника, которая выполняет обогрев бассейна за счет природных источников тепла. Такими источниками выступают воздух, естественный водоем, почва, нагретая от солнца. В зависимости от используемого источника выбирается тип оборудования и его размещение (на поверхности почвы или в грунте).

Работает по принципу кондиционера или холодильника. В системе теплового насоса циркулирует хладагент, который чутко реагирует на изменение температуры. При нагреве жидкого хладагента от внешнего источника тепловой энергии он превращается в пар. За счет его сжатия компрессором в контуре, соприкасающемся с водой из бассейна, выделяется значительное количество теплоты, позволяющее подогреть водоем.

Плюсы тепловых насосов:

  • повышенная эффективность подогрева;
  • надежность;
  • экономичность – используются природные источники тепловой энергии.

При этих преимуществах нужно учесть, что тепловые насосы – самый дорогой вид оборудования для обогрева искусственных водоемов. Эффективная работа установок поддерживается, если на улице стоит достаточно теплая погода. Поэтому данный метод подогрева подходит далеко не всем владельцам дачных участков и загородных домов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
