Обзор погружного насоса “Малыш”: схема агрегата, характеристики, правила эксплуатации

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Использование и правила эксплуатации устройства

Дополнительным преимуществом покупки этого насосного оборудования заключается в наличии подробной инструкции на русском языке, в которой говорится о том, как правильно монтировать систему и пользоваться устройством. Перечень главных правил эксплуатации выглядит так:

  1. Погружные насосы для колодцев боятся скачков напряжения. Но если есть стабилизатор, проблема полностью решается.
  2. Пока оборудование включено, вода должна циркулировать, и шаровый кран перекрывать нельзя.
  3. Максимальная продолжительность работы – 12 часов. После этого прибор нужно отключить, и дать остыть.
  4. Каждый 2 часа насос отключают от сети на 15 минут, чтобы исключить перегрев. Температура жидкости при этом может доходить до +35 градусов.

Если напор снизился, нужно обесточить систему, достать насос на поверхность, и дать ему остынуть. Затем удаляются все загрязнения, которые мешают нормальному притоку воды. При необходимости прибор можно разобрать. Процедура подробно расписана в инструкции по ремонту и эксплуатации, идущей в комплекте поставки.

Насос Малыш аналоги

Насос Малыш не единственный на рынке, у него есть некоторые аналоги, которые действуют подобным образом

Но, Малыш от них выгодно отличается небольшими габаритными размерами и весом. Его можно легко переносить и устанавливать. Кроме того, он работает от обычной розетки, что еще больше упрощает его эксплуатацию.

Если спросить у покупателей, каким насосам они отдают предпочтение, то можно услышать следующие названия:

  • «Малыш» производства Бавленского завода.
  • «Малыш» столичного производства.
  • «Струмок» (г.Харьков).
  • «Ручеек»( Ливгидромаш).
  • «Ручеек 1» (г.Могилев).
  • «Водолей 1» (г.Киров) (см. Погружной насос «Водолей» и его основные характеристики).
  • «ЭТМА»( г.Вологда).
  • «Нептун» (г. Конотоп).

«Малыш», «Струмок», «Родничок» и другие аналоги прошли независимые испытания в аварийном и обычном режимах. При сухом запуске и работе не сгорели двигатели у «Малыша» Московского производства, обеих видов «Ручейков» и у «Струмка».

Обзор модельного ряда насосов и их отличия

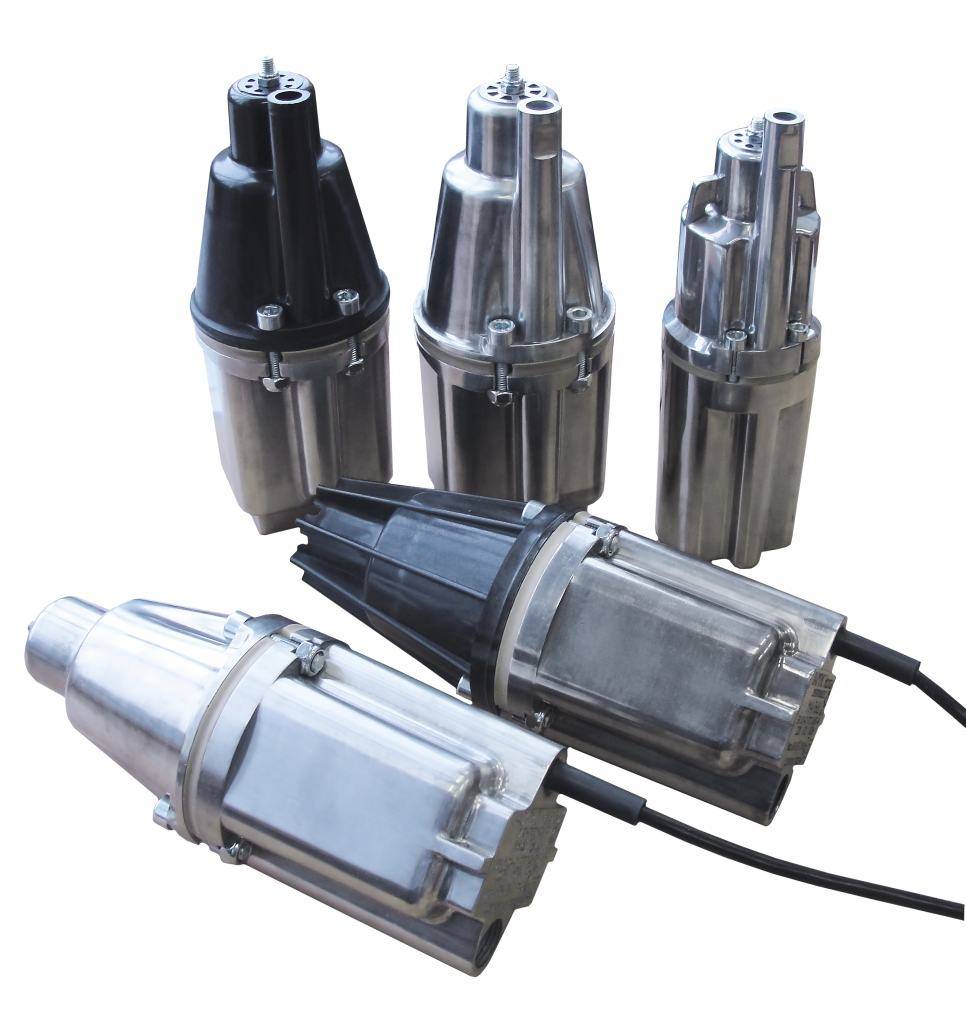

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

  • наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
  • отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
  • может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Характеристики насоса Ручеек

Технические характеристики и основные параметры вибрационного насоса Ручеек описываются несколькими пунктами:

  • погружной насос с верхним или с нижним забором воды;
  • рабочая глубина до 40 м;
  • производительность – около 450 л в час;
  • электропитание от бытовой сети 220 В;
  • потребляемая мощность 270 Вт;
  • вес – 4 кг.

Такие характеристики насоса Ручеек не особо впечатляют, но для удовлетворения нужд по воде в небольшом хозяйстве – вполне приемлемы.

Принцип работы

Вибрационный погружной насос Ручеек имеет диафрагму, вибрация которой создает разность давления внутри корпуса. Поток воды образуется за счет заборного клапана, который попеременно находится в закрытом или открытом положении.

Такой вибронасос не требует постоянного обслуживания, так как диафрагма приводится в движение электрической катушкой, которая создает электромагнитное поле. Отсутствие вращающихся деталей, подшипников, сложных кинематических схем не допускает критического износа деталей, поэтому поломок практически не происходит.

Описание моделей

Несмотря на простоту конструкции, насосы для воды Ручеек имеют несколько модификаций:

  • В-10, В-15, В-25, В-40;
  • Н-10, Н-15, Н-25, Н-40.

Различие в моделях заключается в расположении рабочего клапана для верхнего (В) или нижнего (Н) забора воды. Цифра после индекса указывает на технические характеристики, которые позволяют работать устройству на различной глубине от 10 до 40 метров. Любой погружной насос нормально работает при условии, что его корпус полностью находится в воде.

Так как некоторые скважины имеют ограниченное заполнение водой при интенсивном выкачивании, все устройства снабжены защитным реле, которое отключает насос в случае осушения источника. Это позволяет избежать перегрева при работе в сухую.

Ключевые особенности и сферы применения насосов «Малыш»

Достоинствами насосов типа «Малыш» являются:

  • небольшой диаметр, который не превышает 255 м;
  • легковесность, граничащая на уровне 3400 г;
  • адаптированность к сравнительно теплой t 0C воды  (не более =35);
  • способность транспортировать воду к потребителю, находящемуся на расстоянии не более 100 м от места водозабора (открытого водоема);
  • бесперебойная работа с жидкостями, в которых присутствует около 0,01 % взвешенных частиц. Для грязной воды они не предназначены;
  • невысокая мощность – порядка 250 Вт;
  • потребность в 200 В напряжения с небольшими отклонениями в 5 %. Учитывая, что в этот параметр в сети достаточно динамичен, во избежание поломок устанавливают дополнительный стабилизатор напряжения, который сгладит перепады и защитит технику от его скачков;
  • средняя пропускная способность – около 400 литров в час.

Насосы «Малыш» используют для:

  • водозабора и последующего водоснабжения жилых и производственных помещений, ферм;
  • перекачивания жидкости из искусственных емкостей;
  • дренажа затопленных помещений, подвалов;
  • заполнения бассейнов и других малых гидротехнических сооружений;
  • организации систем полива земельных участков, парников.

Особенности установки и подключения

Главное правило: насос должен монтироваться в вертикальном положении, иначе срок его службы серьезно снизится. А глубина его погружения должна быть такой, чтобы всасывающее отверстие всегда находилось в воде. Поэтому нужно знать нижний динамический уровень воды в вашем источнике.

Динамический и статический уровни

Инструкция по установке:

  • Приготовьте шланг для подачи воды. Его длина должна соответствовать глубине погружения, а диаметр – диаметру напорного патрубка;
  • Закрепите шланг на патрубке с помощью пластикового хомута;
  • Зафиксируйте на всасывающем патрубке фильтр. Это особенно касается насосов с нижним водозабором, так как механические примеси, попадающие в рабочую камеру устройства, приводят к быстрому износу обратного клапана и поршня, забивают шланг, что приводит к критическому повышению давления внутри прибора;
  • Убедитесь, что длина сетевого кабеля является достаточной. Если это не так, его нужно нарастить своими руками, но так, чтобы место соединения было выше уровня колодца;
  • Пластиковыми хомутами объедините шланг и кабель, чтобы последний не мог сползти вниз, но находился в ненатянутом состоянии;

Монтаж насоса в колодец

  • Если между насосом и стенками обсадной трубы скважины совсем небольшой зазор, то на его корпус нужно надеть резиновое кольцо, которое предотвратит механические повреждения устройства от вибрации;
  • Зафиксируйте в специальной проушине на корпусе стальной трос или капроновый шнур, идущий в комплекте с насосом. К его верхнему концу крепко привяжите эластичную резиновую ленту длиной около 50 см – она будет гасить вибрацию;
  • Опустите насос на тросе в источник до заданной глубины, после чего тщательно закрепите трос снаружи.

Теперь можно включать кабель в сеть и пользоваться устройством. Подключение возможно только после полного погружения, так как холостой ход быстро приведет к поломке.

К сожалению то, какое давление создает насос Малыш, устраивает не всех, особенно если в доме есть приборы, для нормальной работы которых оно должно быть не менее 2 атм. Вибрационные устройства в принципе способны его давать, но если источник расположен далеко, то происходят значительные потери напора на горизонтальных участках.

Но выход есть: насос нужно дополнительно оснастить обратным клапаном, реле давления и гидроаккумулятором, превратив его в мини-насосную станцию. Автоматическое поддержание уровня воды в гидроаккумуляторе осуществляется с помощью реле: оно включает насос, когда давление в нем падает.

На фото вы видите все, что необходимо для устройства насосной станции

Автоматика для насоса

К числу рекомендуемых автоматических устройств относятся:

  • Контроллеры сухого хода, отключающие агрегат при попадании в него воздуха или песка;
  • Поплавковые выключатели, срабатывающие при понижении уровня воды;
  • Реле давления и термореле;
  • Стабилизатор для насоса Малыш, поддерживающий ток неизменным при скачках давления;
  • Пускозащитные устройства;
  • Обратные клапаны;
  • Гидроаккумуляторы, поддерживающие напор в сети через реле давления.

Чтобы иметь представление, как все это работает, предлагаем изучить следующую схему:

Гидроаккумулятор для насоса Малыш – схема подключения

  • 1 – узел управления;
  • 2 – кабель с вилкой для включения в сеть;
  • 3 – кабель с розеткой для подключения насоса;
  • 4 – автоматический выключатель;
  • 5 – розетка;
  • 6 – насос Малыш;
  • 7 – питающий кабель;
  • 8 – ниппель;
  • 9 – обратный клапан;
  • 10 – напорный трубопровод;
  • 11 – крестовина;
  • 12 – переходной ниппель;
  • 13 – гибкая подводка;
  • 14 – гидроаккумулятор;
  • 15 – распределительный трубопровод.

При включении насоса он подает воду в гидроаккумулятор, подключенный к системе автоматики. Когда давление в нем достигает номинального значения, реле давления отключает насос и вновь включает его, когда оно падает.

Гидробак на 5 литров с реле давления

Техническое обслуживание насосов Малыш

Чтобы насос долго и исправно служил, необходимо соблюдать рекомендованные заводом-изготовителем условия эксплуатации и хранения оборудования. В этом случае производитель гарантирует его нормальную работу в течение двух лет. Сложного обслуживания и ухода насос не требует, а простые правила выполнить не составит особого труда.

После первой установки прибора в скважину, нужно ему дать поработать один-два часа, а затем вынуть и внимательно осмотреть корпус и узлы на предмет обнаружения неисправностей. Если все нормально, то вибронасос можно поставить на место и использовать дальше, оставляя погруженным в воду на длительное время.

Периодически, не реже одного раза в три месяца, а если есть возможность, то каждые сто часов работы, нужно также проводить осмотр агрегата. Если при этом на корпусе будут обнаружены следы трения, то значит он был неправильно установлен и при работе соприкасался со стенками водозаборной выработки.

Чтобы этого избежать, необходимо его ровно выставить и надеть на корпус дополнительное резиновое кольцо.

При засорении входных отверстий, их нужно аккуратно почистить, не повредив при этом резиновый клапан. Для чистки лучше всего использовать инструмент с затупленным концом.

Если зимой насос не используется, его нужно вытащить из колодца, промыть и хорошо высушить. При хранении агрегат следует положить подальше от отопительных приборов, а также предохранить от воздействия прямых солнечных лучей.

Если при соблюдении рекомендаций производителя возникла поломка по независящим от пользователя причинам, насос следует отнести в сервисный центр. Перечень популяряных поломок насоса “Малыш” и пути их устранения описаны в этой статье.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий  встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

  • когда он поднят вверх, контакты замкнуты, питание подается;
  • когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
  • вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

  • Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
  • Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
  • При эксплуатации с гидроаккумулятором выставить минимальное давление.
  • Установить защиту от сухого хода.
  • Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

https://youtube.com/watch?v=z13bUEX9eQo

Малыш: действие, устройство, характеристики

Принцип действия большинства погружных вибрационных насосов (и Малыш, в том числе) основан на преобразовании электроэнергии в электромагнитные колебания. Они передаются поплавку, воздействующему на специальную мембрану, расположенную внутри конструкции и приводящую ту в движение колебательного типа. Колебания, в свою очередь, увеличивают давление, и осуществляется прокачка воды.

Подобные устройства зачастую оборудованы специальными автоматическими элементами, контролирующими работу двигателя и отключающими его для предотвращения работы вхолостую (имеются в виду случаи, когда уровень воды опускается ниже насоса). Наличие подобных элементов в погружном насосе – важный момент, поскольку механизмы погружного типа очень чувствительны к перегреву, и контроль за предотвращением подобных ситуаций необходим.

Погружные насосы

Насос Малыш вполне способен справиться с возложенными на него задачами:

  • обеспечение водой различных объектов;
  • обеспечение водой загородных участков;
  • создание системы полива;
  • откачка воды и пр.

Стоит отметить, что погружной насос Малыш способен откачивать воду не только из водяных скважин, но и открытых водоемов. Данное оборудование пользуется немалой популярностью среди потребителей по нескольким причинам: оно очень практично и долговечно, удобно в эксплуатации, отличается приемлемой ценой.

Ремонт насоса Малыш своими руками

Для того, чтобы починить прибор собственными силами необходимо правильно его разобрать. Стоит учесть, что именно демонтаж является самой сложной частью ремонтных работ. В целом, устройство представляет собой две половины, стянутые между собой четырьмя болтами.


Ввиду простой конструкции ремонт устройства доступен даже неопытному мастеру

Устранение неисправностей

В первую очередь нужно внимательно изучить клапан прибора. Если деталь подвержена каким-либо неисправностям ее следует просто заменить. Работы по ремонту насоса Малыш своими руками могут быть прямо связаны с проблемами внутренней проводки устройства. Как правило, для решения проблем с поврежденными проводами – их нужно заменить.


Чаще всего неисправности связаны с работой клапана

Устройство и принцип работы насоса

Основным элементом вибрационного насоса для волы является электромагнит, намотанный на П-образный сердечник. Для обеспечения электроизоляции и защиты обмотки электромагнит пропитан эпоксидной смолой и закреплен в корпусе неподвижно. Ответная часть электромагнита — ярмо, которое выполнено подвижным и прикреплено к штоку. На штоке закреплен амортизатор в виде толстостенной резиновой втулки. Вторым краем амортизатор упирается в ограничитель, лежащий на выступах внутренней полости. На конце штока закреплен гибкий резиновый поршень.

От качества изготовления поршня, точности прилегания его к седлу зависят технические характеристики устройства. Поршень разделяет внутреннюю полость конструкции на всасывающую и нагнетающую камеры. В торце всасывающей камеры расположены входные отверстия для забора воды..

При подключении к сети переменного тока электромагнит создает магнитное поле, в результате чего ярмо вместе со штоком и закрепленными на нем элементами начинает колебаться с частотой питающей сети. При движении поршня в направлении от всасывающей камеры в ней создается разрежение. Вода, минуя обратный клапан, перекрывающий входные отверстия, поступает внутрь камеры.

При движении поршня в ином направлении он тыльной стороной создает повышенное давление в нагнетательной камере, и вода начинает поступать в выходной патрубок.

Правила эксплуатации насоса Малыш

Как и любое другое оборудование, вибрационные насосы могут выходить из строя

Чтобы насос Малыш, ремонт которого вам обойдется недешево, как можно дольше функционировал, важно соблюдать основные требования к его эксплуатации, это заметно снизит риск поломок

Основная причина поломки насосного оборудования – попадание в него грязи и мелких предметов. Чем чаще используют насос, тем быстрее он засоряется, на стенках шлангов и отверстий образуется налет ила. Чтобы этого не произошло, специалисты рекомендуют устанавливать на входные и выходные зоны фильтры, которые не позволят проникнуть в механизм даже самому мелкому мусору. Для установки таких фильтров не требуется обладать специальными знаниями и навыками. Продаются такие комплектующие в тех же специализированных магазинах, что и насосы.

Насос с нижним забором воды забивается чаще. Но, не стоит думать, что при верхнем заборе устанавливать фильтры нет необходимости. Достаточное для образования засора количество мусора есть в самой воде. Стоит фильтр для насоса Малыш не слишком дорого, поэтому, покупая фильтр, вы продлите жизнь своему насосу на довольно длительный срок.

При установке такого устройства, как насос Малыш инструкция послужит вам лучшим советчиком, при этом, обязательно учитывайте специфику приобретенной вами модели, особенности водоема и качества в нем воды, а также соблюдайте следующие нехитрые советы:

  • Не закрепляйте насос ниже, чем на 1 метр до основания колодца или другой емкости – это защитит от попадания мусора
  • На дно резервуара можно установить только модель, в которой клапан забора расположен сверху
  • Чтобы устройство не сильно вибрировало, закрепите его с одной стороны, где есть специальное отверстие, на капроновый шнурок, с другой стороны оборудовать его эластичной подвеской, которая может быть изготовлена из резинового жгута или нетолстого шланга
  • Чтобы при работе в узкой скважине корпус насоса не повредился от ударов о ее стены, наденьте на него плотное резиновое кольцо. Оно выполнит функцию амортизатора;
  • Насос обязательно должен быть установлен вертикально

Насос Малыш, технические характеристики которого сделали его популярным среди дачников и владельцев коттеджей, позволит вам наладить систему водоснабжения на участке без особых материальных затрат.

Модели Малыша

Наиболее популярные виды конструкций

Мы уже рассмотрели стандартные характеристики базовой модели (см. Насос Малыш: технические характеристики и принцип работы), но описание насоса Малыш не будет полным без упоминания о разных его моделях.

Ведь некоторые из них отличаются своими характеристиками и предназначением. Расходно-напорные характеристики у всех моделей идентичны.

Чем разнятся модели насоса:

Название моделиЗабор водыМощность, ВтПроизводительность, литров в часДругие особенности
Базовая модельНижний245950Забор воды из скважин и колодцев с диаметром больше 10 см, а также с открытых водоемов при tводы не больше 35 оС.Нельзя допускать его сухого хода.
«Малыш-3»Верхний165432Забор воды из скважин диаметром больше 8 см.
«Малыш-К»Нижний245950На приводе есть термозащита.
«Малыш-М»Верхний245950Привод охлаждается, благодаря верхнему забору воды.
«Малыш-Э»Верхний3501000Оснащен термозащитой
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
