Принцип действия

Погружной насос Малыш – вибрационный агрегат, принцип действия которого основан на преобразовании электрической энергии в электромагнитные колебания. Они передаются на поршень, колебания которого приводят к нагнетанию жидкости и её выталкиванию из устройства. Каждую секунду поршень производит около ста возвратно-поступательных движений.

Устройство насоса Малыш – схема

За преобразование электроэнергии в электромагнитную отвечает катушка с сердечником. Её обмотка довольно чувствительна к перегреву, который возникает при холостой работе насоса. Поэтому нужно всегда следить за уровнем воды в источнике либо снабжать устройство автоматическим выключателем, срабатывающим при его критическом понижении.

В зависимости от расположения всасывающего клапана, Малыши подразделяются на два типа конструкции:

  •  С верхним водозабором. В ней рабочие элементы размещены в нижней части корпуса, поэтому всегда находятся в воде и лучше охлаждаются, а во всасывающее отверстие попадает меньше песка, ила и других загрязнений со дна источника;
  • С нижним водозабором. Менее устойчивы к перегреву, требуют постоянного контроля, а при работе в низкодебитном колодце (см. Дебит колодца или как рассчитать его уровень) – установки механических фильтров на всасывающий патрубок.

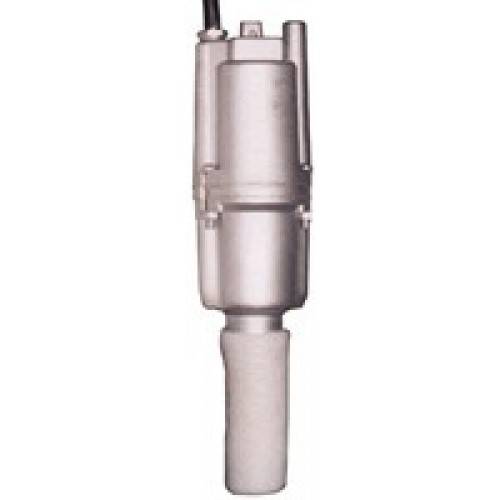

Так выглядит насос Малыш с нижним забором воды

ЭФВП – это цилиндрический стакан из волокнисто-пористого полиэтилена, который одевается на всасывающий клапан.

Сферы применения погружного насоса Малыш

Жители сельской местности и дачники используют водяной насос Малыш в различных целях, а именно:

  • обеспечивают водой как жилые, так и нежилые объекты;
  • снабжают водой огородные и дачные участки;
  • включают в автоматические системы полива, облегчающие уход за садовыми культурами;
  • обеспечивают опрыскивание кустарников и насаждений, используя распылительные насадки;
  • откачивают воду.

Данное насосное оборудование, выпускаемое российскими производителями, получило широкое распространение из-за своей надежности, доступной стоимости и неприхотливости в эксплуатации. Отсутствие монтажа также сыграло в этом определенную роль. Ведь насос готов к работе непосредственно после погружения его корпуса в воду.

Безопасная эксплуатация насосов «Малыш»: общие требования

Знакомство с вибрационным насосом «Малыш» целесообразно начинать с изучения руководства пользователя. Категорически воспрещается:

  • эксплуатировать агрегат с поврежденным шнуром;
  • закрывать выводящие краны при включенном насосе;
  • подвергать агрегат избыточным нагрузкам (работа более 12 ч в сутки). Период эксплуатации не должен превышать 2 ч в сутки с учетом 20 мин пауз.

Насосы «Малыш»: готовим к погружению

Перед опусканием устройства в скважину или колодец выполняем процедуру:

  • берем резиновый (пластиковый) шланг диаметром 1,8-2,2 см длиной не менее 2 м;
  • агрегируем его к выходному патрубку и закрепляем хомутами. Даже если насос будет подавать воду через металлические трубы, вставка такого отрезка шланга обязательна: она снизит нагрузку на двигатель. Зимой целесообразно в шланге ближе к корпусу проделать небольшое отверстие (до 1,5 мм). Оно защитит от застоев воды и ее замерзания. Летом просвет можно замотать изолентой;
  • капроновый шнур длиной в 10 м, которым комплектуется каждый насос «Малыш», продеваем сквозь проушины корпуса. Если этой длины не хватает, удлиняем его в верхней части проволокой;

заблаговременно просчитываем, какой метраж электрокабеля понадобится от места установки насоса до ближайшей розетки.

Итогом сборки должны стать 3 идущих от насоса ветки – капроновый шнур, шланг и электрокабель, которые связываются воедино изолентой через 1,5-2 м, начиная с точки, на 20 см выше корпуса.

Сферы применения погружного насоса Малыш

Жители сельской местности и дачники используют водяной насос Малыш в различных целях, а именно:

  • обеспечивают водой как жилые, так и нежилые объекты;
  • снабжают водой огородные и дачные участки;
  • включают в автоматические системы полива, облегчающие уход за садовыми культурами;
  • обеспечивают опрыскивание кустарников и насаждений, используя распылительные насадки;
  • откачивают воду.

Данное насосное оборудование, выпускаемое российскими производителями, получило широкое распространение из-за своей надежности, доступной стоимости и неприхотливости в эксплуатации. Отсутствие монтажа также сыграло в этом определенную роль. Ведь насос готов к работе непосредственно после погружения его корпуса в воду.

Какой насос лучше малыш или ручеек

Количество скважин под воду на территории нашей страны постоянно увеличивается, а это значит, что постоянно повышается спрос на бытовые погружные насосы. Наиболее востребованным типом в этой классификации являются вибрационные аппараты.

Отработанная технология изготовления закладывалась во второй половине XX века. В этом году уже на прилавки поступило около 1 млн. штук, хотя этим количеством рынок не ограничивается.

В таком изобилии самостоятельно тяжело разобраться, какой же вибрационный насос лучше.

Одними из самых известных названий у таких аппаратов является «Малыш» и «Родничок». Однако, в последнее время модельный ряд существенно расширился за счет местных производителей и представителей китайского бизнеса.

Девятое место – «ФОНТАН» БВ-0,2-40-У5

Эта модель – лучший погружной вибрационный насос для обеспечения бытовых систем водоснабжения. Решение отличается приемлемой стоимостью и широким перечнем положительных характеристик.

Насос имеет мощность в 350 Вт, за счет которой не перегружает бытовую сеть электроснабжения. Может работать в автономном режиме на протяжении 2 часов. «ФОНТАН» БВ-0,2-40 У5 имеет производительность в 720 литров/час, погружается на глубину 5-метров. Максимальная высота – 80 метров.

В заборе жидкости участвует система, состоящая из 3-х клапанов. За защиту насоса от коррозийного воздействия и влияния окружающей среды отвечает чугунный корпус, вал двигателя, изготовленный из нержавейки. Непосредственно обмотка статора выполнена из меди. Присутствует автоматическая система отключения двигателя.

Имеет небольшой вес в 3,4 кг, что позволяет транспортировать его в любое удобное место. Можно применять для обеспечения водоснабжения как из скважин, так и с колодцев.

Из недостатков стоит отметить непереносимость воды, имеющей примеси. Поэтому насос задействуют исключительно для перекачки чистой воды.

1 Какие главные слабости насосов «Малыш»?

Продукция этого образца имеет свои особенности конструкции и устройства, что естественно сказывается и на их слабостях. Их нужно выделить в первую очередь.

  1. Перегрев.

«Малыш», да и любой другой вид вибрационного насоса, очень проблемно переносит работу «на сухую». Это обусловлено его конструкционными особенностями, а именно наличием статора, который крайне подвержен перегреву. Даже кратковременная холостая работа, продолжительностью несколько минут, может стать причиной поломки механизма.

К тому же, имеет место накопительный эффект – работа водяного насоса на воздухе вызывает постепенное накапливание повреждений в статоре, что очень сильно снижает ресурс его эксплуатации.

Со временем, износ статора достигнет критического показателя, и происходит короткое замыкание витков, вследствие чего насос будет непригодным к дальнейшей эксплуатации. Для того чтобы отремонтировать такую поломку необходимо своими руками осуществить перемотку катушек вибрационного насоса.

  1. Хлипкость конструкции.

Простейший насос Малыш с чугунным корпусом, вблизи

Ещё одной проблемой вибрационных насосов «Малыш» является потеря прочности соединений корпуса в процессе эксплуатации. Это слабость технологии, которая заложена в основу их работы: постоянная внутренняя вибрация провоцирует ослабление резьбовых соединений, которые могут вовсе раскрутиться, если своевременно не выполнить ремонт.

Наибольшей проблемой является ослабление резьбы на фиксаторах обратного клапана и поршня погружного насоса, которые невозможно отследить, осматривая корпус изделия. Так что будьте готовы время от времени осуществлять профилактическую затяжку соединений погружного насоса.

Также можно сразу после покупки перебрать насос своими руками, и заменить все стандартные гайки на резьбовых соединениях на самоконтрящиеся гайки, либо докрутить контргайки поверх штатных.

1.1 Подверженность загрязнениям рабочей части

Поскольку погружной насос «Малыш» относится к классу бюджетных устройств, производители в целях снижения итоговой стоимости используют для герметизации корпуса резиновые прокладки, которые не обладают достаточной эффективностью.

Вследствие этого наблюдается ускоренный износ обратного клапана и поршня, которые пропускают воду с большим количеством механических загрязнений. Чтобы уменьшить негативное влияние на погружной насос рекомендуется использовать механический фильтр.

Тут можно обойтись двумя способами: кустарным – надеть на водозаборное отверстие капроновый чулок, или приобрести магазинный фильтр. Чаще всего фильтры для вибрационных насосов предлагаются либо в виде цилиндра из пористого материала, либо в виде насадки из металлической сетки с очень мелкими ячейками.

В принципе, эффективную очистку от крупных нерастворимых частиц (ила и песка) обеспечивают оба устройства.

Доработка обратного клапана насоса Малыш

Для этого нужно опустить насос в большую емкость с водой (подойдет бочка) и поэкспериментировать с натяжением гайки на клапане. Как только вы добьетесь максимального напора – зафиксируйте её контргайкой.

Какой погружной вибрационный насос лучше?

Наиболее идеального насоса, который бы подходил абсолютно под всех задачи не существует. Во время выбора необходимо учитывать специфику работы. Для многофункционального использования отлично подходит «МАЛЫШ» БВ 0,1-63-У5 за счет наличия IPX 8 защиты.

Однако, если необходимо обустроить систему откачки, тогда стоит обратить внимание на БОСНА ТАЙФУН-2 БВ-0,25-40 У5М. Решение способно безболезненно работать с жидкостями, имеющими абразивные примеси.. В системах бытового полива отлично смотрится насос STURM WP9740T

Насос эффективно справляется с обеспечением садов, огородов и небольших фермерских хозяйств.

В системах бытового полива отлично смотрится насос STURM WP9740T. Насос эффективно справляется с обеспечением садов, огородов и небольших фермерских хозяйств.

Особенности установки и подключения

Главное правило: насос должен монтироваться в вертикальном положении, иначе срок его службы серьезно снизится. А глубина его погружения должна быть такой, чтобы всасывающее отверстие всегда находилось в воде. Поэтому нужно знать нижний динамический уровень воды в вашем источнике.

Динамический и статический уровни

Инструкция по установке:

  • Приготовьте шланг для подачи воды. Его длина должна соответствовать глубине погружения, а диаметр – диаметру напорного патрубка;
  • Закрепите шланг на патрубке с помощью пластикового хомута;
  • Зафиксируйте на всасывающем патрубке фильтр. Это особенно касается насосов с нижним водозабором, так как механические примеси, попадающие в рабочую камеру устройства, приводят к быстрому износу обратного клапана и поршня, забивают шланг, что приводит к критическому повышению давления внутри прибора;
  • Убедитесь, что длина сетевого кабеля является достаточной. Если это не так, его нужно нарастить своими руками, но так, чтобы место соединения было выше уровня колодца;
  • Пластиковыми хомутами объедините шланг и кабель, чтобы последний не мог сползти вниз, но находился в ненатянутом состоянии;

Монтаж насоса в колодец

  • Если между насосом и стенками обсадной трубы скважины совсем небольшой зазор, то на его корпус нужно надеть резиновое кольцо, которое предотвратит механические повреждения устройства от вибрации;
  • Зафиксируйте в специальной проушине на корпусе стальной трос или капроновый шнур, идущий в комплекте с насосом. К его верхнему концу крепко привяжите эластичную резиновую ленту длиной около 50 см – она будет гасить вибрацию;
  • Опустите насос на тросе в источник до заданной глубины, после чего тщательно закрепите трос снаружи.

Теперь можно включать кабель в сеть и пользоваться устройством. Подключение возможно только после полного погружения, так как холостой ход быстро приведет к поломке.

К сожалению то, какое давление создает насос Малыш, устраивает не всех, особенно если в доме есть приборы, для нормальной работы которых оно должно быть не менее 2 атм. Вибрационные устройства в принципе способны его давать, но если источник расположен далеко, то происходят значительные потери напора на горизонтальных участках.

Но выход есть: насос нужно дополнительно оснастить обратным клапаном, реле давления и гидроаккумулятором, превратив его в мини-насосную станцию. Автоматическое поддержание уровня воды в гидроаккумуляторе осуществляется с помощью реле: оно включает насос, когда давление в нем падает.

На фото вы видите все, что необходимо для устройства насосной станции

Автоматика для насоса

К числу рекомендуемых автоматических устройств относятся:

  • Контроллеры сухого хода, отключающие агрегат при попадании в него воздуха или песка;
  • Поплавковые выключатели, срабатывающие при понижении уровня воды;
  • Реле давления и термореле;
  • Стабилизатор для насоса Малыш, поддерживающий ток неизменным при скачках давления;
  • Пускозащитные устройства;
  • Обратные клапаны;
  • Гидроаккумуляторы, поддерживающие напор в сети через реле давления.

Чтобы иметь представление, как все это работает, предлагаем изучить следующую схему:

Гидроаккумулятор для насоса Малыш – схема подключения

  • 1 – узел управления;
  • 2 – кабель с вилкой для включения в сеть;
  • 3 – кабель с розеткой для подключения насоса;
  • 4 – автоматический выключатель;
  • 5 – розетка;
  • 6 – насос Малыш;
  • 7 – питающий кабель;
  • 8 – ниппель;
  • 9 – обратный клапан;
  • 10 – напорный трубопровод;
  • 11 – крестовина;
  • 12 – переходной ниппель;
  • 13 – гибкая подводка;
  • 14 – гидроаккумулятор;
  • 15 – распределительный трубопровод.

При включении насоса он подает воду в гидроаккумулятор, подключенный к системе автоматики. Когда давление в нем достигает номинального значения, реле давления отключает насос и вновь включает его, когда оно падает.

Гидробак на 5 литров с реле давления

Область применения

Вибрационные насосы типа Ручеек не предназначены для решения масштабных задач по водоснабжению предприятий или многоквартирных домов.

Это маломощные агрегаты для бытового использования, с помощью которых осуществляются следующие действия:

Обеспечение водой жилого дома с небольшим количеством жильцов. Для большой семьи он вряд ли подойдет, так как не сможет одновременно обеспечивать напор сразу в нескольких водоразборных точках, например, в душевой кабине, кухонном кране и стиральной машине. Семи литров в минуту для этого недостаточно.

Во время полива напор в доме будет слабым

  • Автоматизация подачи воды из малодебитного источника (см. Дебит колодца или как рассчитать его уровень). Если вода в колодец или скважину прибывает очень медленно, мощный насос опустошит его довольно быстро и отключится либо просто сломается, работая вхолостую. Маломощные насосы Ручеек в такой ситуации будут работать стабильно, откачивая воду пусть медленно, но без перерывов для восстановления уровня воды и без взбаламучивания нижнего придонного слоя.
  • Осушение подвалов и погребов, откачивание воды из бассейнов. Данное устройство полезно иметь всем дачникам и владельцам домов, подземные помещения которых затапливает во время весенних паводков. Для их осушения лучше всего подойдет насос вибрационный Ручеек 1М с нижним забором воды, который сможет выкачать всю воду. Конечно, на это потребуется немало времени, но все же это лучше, чем черпать и выносить воду ведрами.

В такой ситуации выручит Ручеек

  • Заполнение системы отопления. Если дом уже построен, система отопления смонтирована, а воду на участок ещё не дотянули или не успели соорудить собственный источник, заполнить систему тоже можно с помощью маломощного насоса, опущенного в емкость с водой. Его соединяют шлангом со спускным краном на радиаторе, открывают его и включают агрегат в сеть. Во время закачки необходимо контролировать давление по манометру, чтобы вовремя отключить оборудование.
  • Прокачка скважин. Скважины на даче, посещаемой только в теплое время года, из-за нерегулярного использования часто заиливаются. Забившийся частичками ила фильтр начинает хуже пропускать воду, её уровень падает. Решить эту проблему также поможет насос скважинный Ручеек, который нужно опустить на дно и включить. Создаваемая им вибрация будет выбивать твердые частицы из фильтра. Смешиваясь с водой и проходя через насос, они будут удаляться из источника, очищая его. А эту грязную воду можно использовать для полива огорода или наполнения накопительной емкости. Прокачку выполняют до тех пор, пока напор не станет сильнее, а вода чище.

Очистка заиленного колодца

Незаменим Ручеек и как запасной вариант. Такое оборудование можно купить «про запас», на случай выхода из строя основного.

Его цена не пробьет брешь в семейном бюджете, зато на то время, пока вы будете выбирать новый насос или ремонтировать имеющийся, дом не останется без водоснабжения. Минимальные потребности Ручеек вполне обеспечит.

Устройство и принцип работы насоса

Основным элементом вибрационного насоса для волы является электромагнит, намотанный на П-образный сердечник. Для обеспечения электроизоляции и защиты обмотки электромагнит пропитан эпоксидной смолой и закреплен в корпусе неподвижно. Ответная часть электромагнита – ярмо, которое выполнено подвижным и прикреплено к штоку. На штоке закреплен амортизатор в виде толстостенной резиновой втулки. Вторым краем амортизатор упирается в ограничитель, лежащий на выступах внутренней полости. На конце штока закреплен гибкий резиновый поршень.

От качества изготовления поршня, точности прилегания его к седлу зависят технические характеристики устройства. Поршень разделяет внутреннюю полость конструкции на всасывающую и нагнетающую камеры. В торце всасывающей камеры расположены входные отверстия для забора воды..

При подключении к сети переменного тока электромагнит создает магнитное поле, в результате чего ярмо вместе со штоком и закрепленными на нем элементами начинает колебаться с частотой питающей сети. При движении поршня в направлении от всасывающей камеры в ней создается разрежение. Вода, минуя обратный клапан, перекрывающий входные отверстия, поступает внутрь камеры.

При движении поршня в ином направлении он тыльной стороной создает повышенное давление в нагнетательной камере, и вода начинает поступать в выходной патрубок.

Вибрационный насос Малыш: техническое обслуживание

Электронасос Малыш – это устройство, которое не требовательно к обслуживанию. Главное – выполнять все рекомендации завода-изготовителя, и вы сможете наслаждаться бесперебойной работой устройства не один год.

Предотвратить быстрый выход прибора из эксплуатации можно, подобрав правильно мощность агрегата и соблюдая все правила по его использованию от завода-изготовителя.

Подобрать мощность насоса, который иногда называют Малышок и Малютка, помогут консультанты специализированных магазинов. Иногда насос появляется в каталоге магазина Леруа Мерлен, куда вы можете попробовать обратиться за консультацией.

Ремонт насоса Малыш может понадобиться при:

  • Механическом повреждении шланга;
  • Износе или закупорки клапанов;
  • Отслоении эпоксидного клея от корпуса устройства;
  • Ослаблении или износе контргайки регулировочного винта;
  • Механическом повреждение резиновой качающей манжеты;
  • Выходе из строя качающего штока.

Исправить большинство поломок можно легко своими руками: большую часть комплектующих можно найти в специализированных магазинах, снять со старых устройств. Корпус насоса легко разбирается, практически каждая деталь подлежит замене и без труда демонтируется.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

  • наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
  • отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
  • может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Технические характеристики и критерии выбора агрегата

По техническим параметрам вибрационного насоса судят о его возможностях. Поэтому осуществить грамотный выбор помогут знания о характеристиках агрегата:

  • Производительность выбирается с учетом возможностей источника водозабора, которые должны превышать параметры насоса. Разделяют три категории производительности агрегатов вибрационного типа: низкая, средняя и высокая, которые характеризуются способностями перекачивать 360, 750 или 1500 литров в час соответственно.
  • Важным показателем является высота подъема воды. Минимальный напор составляет 40 м, оптимальны в эксплуатации модели, рассчитанные на 60 м, реже применяют агрегаты со способностью подъема до 80 м.
  • Все насосы вибрационного типа обладают одинаковой глубиной погружения — 7 м.
  • Показатель внешнего диаметра варьируется от 76 до 106 мм, он имеет значение при эксплуатации механизма в скважине. В этом случае диаметр трубы должен превышать размеры агрегата.
  • Существуют насосы с верхним и нижним водозабором, что является немаловажным моментом в процессе эксплуатации. Верхнее расположение исключает попадание песка внутрь механизма. Устанавливают его на 0,3 м выше дна источника. Нижнее расположение удобно при использовании агрегата вибрационного типа для раскачки скважины или колодца, удаления воды из подвала. Устанавливают подобную модель выше дна на 1 м.

Внимание! Исключить перегрев насоса вибрационного типа с верхним водозабором поможет установка термозащиты. Подобный элемент важен в любом типе агрегата, так как прекращает его работу при аварийной ситуации, например скачке напряжения или заклинивании поршня. Подобный элемент важен в любом типе агрегата, так как прекращает его работу при аварийной ситуации, например скачке напряжения или заклинивании поршня

Подобный элемент важен в любом типе агрегата, так как прекращает его работу при аварийной ситуации, например скачке напряжения или заклинивании поршня.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

  • когда он поднят вверх, контакты замкнуты, питание подается;
  • когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
  • вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

  • Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
  • Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
  • При эксплуатации с гидроаккумулятором выставить минимальное давление.
  • Установить защиту от сухого хода.
  • Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
