Индикатор скрытой проводки: принцип работы и инструкция по применению

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

  1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
  2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
  3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
  4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

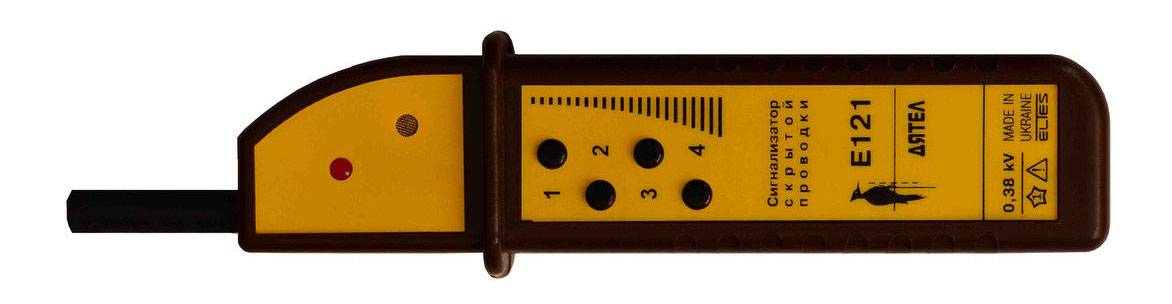

Детектор Е121

Особенности детекторов электростатического типа:

  • учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
  • при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
  • сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Как правильно выбрать

Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.

Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.

Важную роль играет и тип оповещения. Бывает их три:

  • звуки;
  • световой сигнал;
  • отображение информации на экране.

Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.

Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.

Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.

Металлоискатель

Работа металлоискателя основана на принципе индукционного баланса между передающей и принимающей катушкой. Работает он в диапазоне от 2 до 20 кГц, и фиксирует фазовый сдвиг при поднесении катушки к проводнику. Мы проводили измерения с помощью самого дешевого и простого металлоискателя Pirat Pro за 2500 рублей, который в основном предназначен для обнаружения «чермета». На иллюстрации ниже виден результат поиска проводки.

Как видно, металлоискатель четко определяет местоположение проводки. Его главное преимущество в том, что провод обнаруживается, даже если на нем нет напряжения или нагрузки. Также в панельных домах будете видеть арматуру в плитах, а в деревянных — гвозди. Но более дорогие модели позволяют отсекать черные металлы и находить только медь или алюминий. Однако область нахождения увеличивается размером катушки, поэтому погрешность может быть до 5 см. Таким способом стоит воспользоваться только, если вы любите поохотиться за монетками и у вас уже есть металлоискатель.

Советы по использованию детекторов скрытой проводки

Каким сканером кабеля пользуетесь Вы?

ЭлектростатическимЭлектромагнитным

Здесь несколько полезных советов:

Самый первый совет – перед использованием детектора убедитесь, что батарейка в нем свежая

Если это не так, то точность обнаружения будет крайне низкой и вы можете угодить сверлом прямо в кабель под напряжением или водопроводную трубу.
Если вы пользуетесь генератором для подачи питания в проверяемый кабель, обязательно убедитесь, что он отключен от электросети и на нем нет напряжения! Несоблюдение этого совета может привести к поражению током.
При обнаружении отклика от прибора (неважно, звуковой или световой индикатор он использует) не торопитесь с выводами. Особенно, если это прибор активного типа, металлодетектор

Обстоятельно исследуйте трассу, зарисуйте ее расположение на бумаге или отметьте карандашом на стене. Только после анализа всех данных решайте, где может быть труба или арматура, а где проводка. Также учитывайте входы коммуникаций в известном месте, чтобы отслеживать их трассу дальше.
Имейте в виду, что детектор проводки простого типа (пассивный) в режиме питания от электросети покажет расположение только фазного провода. Нейтраль или защитную землю он не обнаружит, если они идут отдельно от фазных проводов.

Фазоопределитель своими руками

Как сделать индикаторную отвертку своими руками, чтобы использовать ее для исследования электрооборудования.

Сделать ее можно используя простую электрическую схему. Собранный тестер позволит определить наличие напряжение в розетке, патроне и других электрических приборах.

Для сборки схемы необходимо взять резистор 2.5 МОм, резистор 100 Ом, транзистор, подойдет, КТ-312, светодиод и источник напряжения 3.5 вольта (батарейки). При сборке пробника учитывают, что база транзистора расположена справа, эмиттер слева, а коллектор в центре.

К коллектору транзистора припаивают минус светодиода. К плюсу диода припаивается резистор номиналом 100 Ом. К эмиттеру КТ-312 припаивается минус источника питания. К выводу резистора на 100 Ом припаивается положительный вывод с источника питания. К базе транзистора припаивается резистор на 2.5 Мом, он будет исполнять роль щупа.

Проверку самодельным тестером выполняют по известному алгоритму. Вместо контактной площадки палец прикладывают на плюс или минус источника питания. Свободный вывод резистора прикладывают к клемме выключателя, контакту патрона, помещают поочередно в отверстия розетки.

При попадании на контакт под напряжением светодиод будет загораться, ничего не произойдет, если контакт резистора попадет на нуль.

Другие типы устройств для поиска электропроводки

Приведенные выше устройства являются наиболее распространенными, но существуют и другие варианты. Мы не будем подробно описывать устройство для поиска проводки в стене.

Они во множестве представлены в сети интернет, в том числе и те, которые придутся по душе «самоделкиным». Мы просто остановимся на некоторых других вариантах.

Прибор с металлодетектором и функцией обнаружения электрического поля

  • Прежде всего, это различные комбинированные варианты, которые сочетают в себе функции прибора для обнаружения электрического поля и металлодетектор. Конечно, такие изделия являются идеальным вариантом для поиска проводки, и наша инструкция рекомендовала бы остановить свой выбор именно на них. Но цена таких устройств достаточно высока, и, если вы не занимаетесь ремонтами профессионально, навряд ли целесообразна.
  • Но существуют и более дешевые устройства для поиска скрытой проводки. Например, ваш покорный слуга уже более 15 лет пользуется обыкновенным емкостным указателем напряжения.

Бесконтактный указатель напряжения

Принцип действия данного устройства схож с принципом работы устройств, реагирующих на электрическое поле.

Да, он не имеет настроек порога срабатывания, в связи с чем обычно дает достаточно большой диапазон порядка 10 см.

Но грамотно используя и определяя начальную и конечную точку срабатывания, можно определить середину, где скорее всего и проложен провод.

Кроме того можно ориентироваться по яркости свечения индикатора, и пользоваться элементарной логикой.

Определяем место прокладки провода с помощью радио

Своими руками можно определить приблизительное место прокладки провода и вовсе без специальных приборов. Для этого можно использовать обычное радио. Для этого настраиваем его на частоту в 100 кГц и ведем вдоль стены. В месте монтажа провода появится шум.

Поиск скрытой проводки при помощи магнитолы и микрофона

Кроме того, возможен вариант с подключением микрофона к магнитоле. В месте, близком к расположению провода, он так же начнет выдавать шумы.

Поиск скрытой проводки тепловизиором

В некоторых случаях можно использовать тепловизор. Как известно, любой проводник — особенно под нагрузкой, нагревается. Если провод расположен не слишком глубоко в стене, этот нагрев можно уловить тепловизором.

Для поиска скрытой электропроводки под напряженеием можно использовать обычную отвертку-индикатор

Еще одним вариантом поиска проводки в стене, является использование обычной отвертки-индикатора. При небольшой глубине залегания провода под напряжением, он вполне может справиться с задачей определения места.

Поиск электропроводки можно осуществить с помощью мобильного

Существуют более современные и точные методы поиска проводов под слоем штукатурки. Для этого можно использовать мобильный телефон.

Если ваш мобильник снабжен компасом, то просто, скачав соответствующее приложение, вы можете превратить компас в сигнализатор скрытой проводки. На данный момент только в Google Play таких приложений с десяток.

Грамотный монтаж проводки в комнате

Ну а вообще, если проводка в квартире или доме делалась грамотным электриком, то определить ее примерное место пролегания можно и вовсе без приборов. Ведь все провода должны пролегать строго горизонтально или вертикально. Поэтому имея место расположения электрической точки, можно с точностью до 5 – 10 см определить место пролегания провода.

Обнаружение проводки в стене по электромагнитному излучению

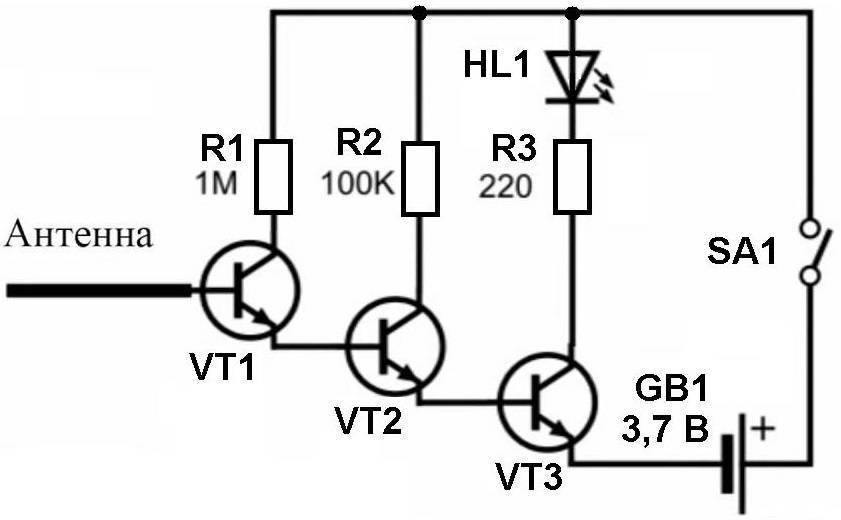

Другая разновидность самодельного искателя электрической проводки – миллиамперметр, соединенный с катушкой индуктивности, обладающей высоким сопротивлением. Последнюю можно изготовить самостоятельно в дугообразной форме. Также в качестве ее можно использовать первичную трансформаторную обмотку, убрав часть магнитопровода.

Этот измеритель не нуждается в питающем элементе – входящая в его состав катушка индуктивности будет способствовать появлению переменного тока, и миллиамперметр покажет его наличие.

Нередко роль приемной антенны играет звукосъемная головка, снятая со старого магнитофона, которую в целях облегчения поиска подключают с помощью экранированного провода. Частота звуковых вибраций в этом случае также будет равна 50 Гц, а на интенсивность доносящегося из динамика гула будет влиять величина силы тока, проходящего по проводам, и расстояние от искателя до проводки.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

  • определение скрытой электропроводки в потолках, стенах, полах;
  • обнаружение мест обрывов электрокабелей;
  • правильность подключения фаз электросчетчиков;
  • определение фазового провода;
  • обнаружение незаземленного оборудования;
  • проверка исправности плавких вставок и предохранителей;
  • обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

  • индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
  • определение температуры поверхности;
  • индикация точности обнаружения в процентах;
  • обнаружение дерева;
  • автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводкиBOн3 SCH GMS 120 ProfessionalMASTECH MS6906UNI-T UT387BДятел Е121Детектор скрытой проводки FloureonSkil detector 550ADA Wall Scanner 80
Масса, кг0,270,250,1950,12
Обнаруживает материалыДерево, металл, проводкаДерево, металл, проводкаДерево, металл, проводкаДерево, металл, проводкаМеталл, проводкаДерево, металл, проводка
КалибровкаАвтоРучнаяАвтоРучнаяАвтоАвто
Глубина поиска металла, см123-587,68,08,0
Глубина поиска проводки, см5До 7,587,65,05,0
Глубина поиска цв. металла, см887,66,06,0
Глубина поиска дерева, см3,83-523,82,0
Макс. глубина поиска, см12
ПитаниеБатарея 9 ВБатарея 9 ВБатарея 9 ВБатарея 9 ВБатарея 9 ВБатарея 9 ВБатарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

  • сильные магнитные и электрические поля;
  • наличие посторонних металлических предметов разных размеров;
  • влажность стены и ее токопроводящие свойства;
  • проложенные поблизости другие скрытые провода;
  • наводки напряжения;
  • другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

Инструкция по применению детектора

Из-за разнообразия конструкций индикаторов скрытой проводки рассматривать инструкцию по их использованию необходимо на примере конкретной модели. Для этого был выбран недорогой электростатический ИСП «Дятел Е-121», широко используемый отечественными монтажниками. Но сначала необходимо подготовиться к поисковой процедуре.

Подготовка к предстоящей работе

Для ускорения обнаружения электропроводки с помощью любого детектора опытные специалисты предлагают соблюдать ряд простых правил.

Проверить новый детектор можно на обычном удлинителе, который подключен в розетку. В роли преграды можно использовать книги или керамические тарелки

Ниже приведены основные из них:

  1. Изначально протестировать работоспособность прибора на любом проводе под напряжением. В детекторе могут просто сесть батарейки, и он будет работать некорректно.
  2. Откалибровать устройство на удалении 1 метра от стен, если такая опция присутствует.
  3. Исследуемые поверхности не должны быть влажными.
  4. При возможности, выключить все работающие электроприборы в квартире, в том числе телефоны.
  5. Точность определения электропроводки будет резко снижена, если использовался токопроводящий клей для обоев.

Эти рекомендации позволят исключить потери времени из-за неработоспособного оборудования и недопустимых параметров исследуемой поверхности.

Использование детектора «Дятел Е-121»

Детектор «Дятел Е-121» способен работать в 4 диапазонах чувствительности.

Порядок работы с этим прибором для обнаружения проводки следующий:

  1. Поочередно нажать на кнопки диапазонов чувствительности. Сигнализатор при этом должен издать короткий световой и звуковой сигналы. При отсутствии реакции прибора проверить элемент питания.
  2. Нажать на кнопку «4» (обеспечивает максимальную чувствительность), поднести детектор к анализируемой поверхности и, при наличии индикации, уменьшить чувствительность, нажимая последовательно кнопки от «3» до «1».
  3. Одновременно со снижением чувствительности нужно уменьшать и расстояние до обнаруживаемого объекта, локализуя зону срабатывания сигнализатора.
  4. Чтобы обнаружить участок залегания проводника, перемещать детектор по стене, пытаясь найти участок с максимальным электромагнитным полем.
  5. Для нейтрализации мешающих окружающих токов приложить руку к анализируемой поверхности вблизи детектора. Если проводника рядом с рукой нет, то «Дятел Е-121» перестанет подавать сигналы.
  6. При поиске разорванного провода подать напряжение на поврежденную жилу, а остальные заземлить.

Точность определения залегания электрокабеля зависит от степени влажности и окружающих провод материалов.

Обнаружение электропроводов в стенах со штукатуркой, железобетонных панелях и в заземленном экране будет затруднено.

Отечественный детектор «Дятел Е-121» эффективно обнаруживает проводку на глубине до 8 см и стоит в пределах 15$, что гарантировало ему популярность среди электромонтеров

Для тестирования предохранителей и плавких вставок необходимо включить режим «1» или «2» и прикоснуться антенной к контактам до и после предохранителя. При неисправности детектор не будет подавать сигнал.

Детектор «Дятел Е-121» имеет комбинированную систему световой и звуковой сигнализации, которые позволяют сохранить работоспособность прибора при поломке одного из сигнализаторов

Для корректной интерпретации результатов работы аппарата следует предварительно ознакомиться с его инструкцией, потому что практически каждый детектор требует правильной начальной настройки.

О важности вопроса

Бесконтактный индикатор напряжения пригодится в ситуациях, связанных с нарушением целостности стены, например, когда нужно вбить гвоздь, просверлить отверстия для установки часов или настенной бытовой техники. Поскольку повреждение проводки может привести к проблемам с электроснабжением дома, при выполнении этих работ мастер должен иметь представление, в каких местах пролегают провода. Если на руках нет чертежной документации, определить месторасположение кабелей можно с помощью искателя проводки. Часть приборов также поможет выявить места обрывов и обесточенные провода.

Правильная схема эл. проводки

Если прокладкой электропроводки в доме занимались профессионалы, то, зная правила прокладки электрокабелей, можно выяснить предположительное расположение электросети. Закладывать провода и кабели, согласно правилам, не дозволяется по диагоналям.

Можно это делать лишь вертикально (перпендикулярно полу) либо горизонтально (параллельно полу). Нормами установлены также минимальные расстояния между штробами и элементами строительных конструкций (потолком, дверьми и др.). Обычно это 15 см от потолка или поверхности пола.

Над выключателями, розетками, идущие к ним провода идут вверх

Если «танцевать от печки» (распредкоробки), двигаясь линейно под углами 180 и 90 градусов, с большой вероятностью можно вычислить примерное расположение проводов. Но применить для точного местоопределения другой способ придётся. Прикидка положения сети по «правильной схеме» поможет сэкономить время поиска.

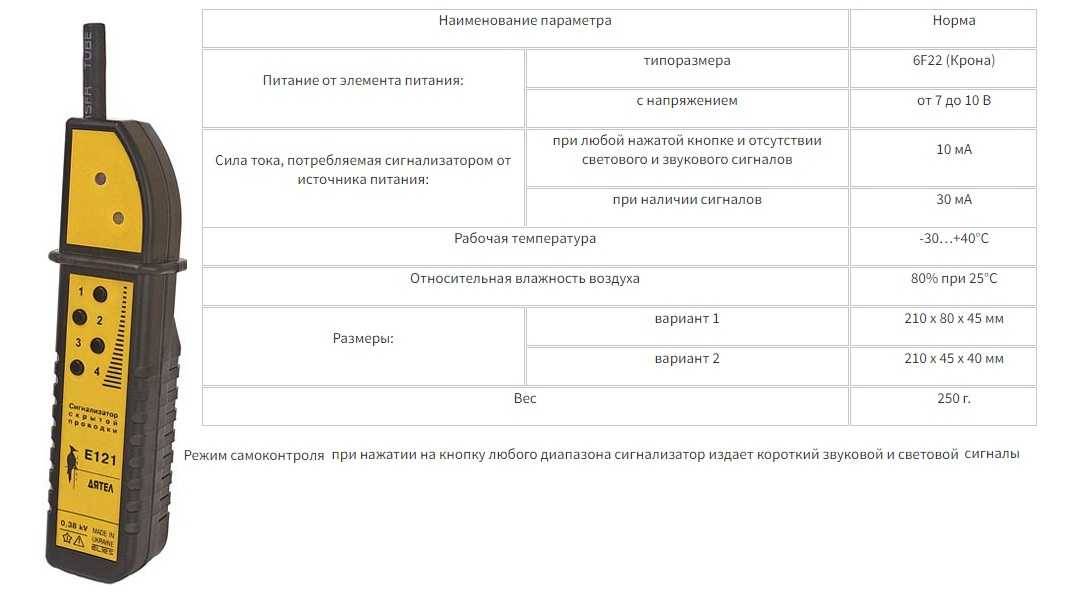

Сигнализатор E-121 «Дятел»

Один из наиболее экономичных и качественных продуктов. Он поможет не только найти место проводки под штукатуркой, но и в случаи необходимости найти обрыв в цепи. Его основные возможности:

  • проверка правильности подключения проводов в однофазном счетчике (без демонтажа пломбы) (фазный 1,2-й; нулевой 3,4-й)
  • поиск скрытой проводки
  • поиск фазного провода без снятия изоляции с жилы
  • поиск обрыва в проводах которые находятся под напряжением
  • проверка наличия напряжения в высоковольтной линии 6-10кв с земли
  • максимальная глубина обнаружения скрытой проводки — 7см (что с лихвой хватает для большинства проводок)

При поиске проводки сигнализатором Дятел желательно включить какую-нибудь нагрузку (освещение, эл.прибор в розетку), чтобы провода были не просто под напряжением, а через них проходил ток определенной величины.

Детектор имеет 4 кнопки чувствительности обнаружения проводки:

Диапазон чувствительности
Расстояние от конца антенны до провода, мм
>
от 0 до 10 (+-5)
>
от 0 до 100 (+-50)
>
от 0 до 300 (+-150)
>
от 0 до 700 (+-350)

Начинать поиск нужно с нажатия кнопки 4 — у которой самая большая чувствительность. Постепенно переключаясь и дойдя до первой кнопки №1.

Порядок работы детектором Дятел:

  • нажимаем и удерживаем кнопку 4. Ведем антенной сигнализатора по стене с одной стороны залегания проводника
  • когда Дятел начинает трещать с максимальным звуком — делаем пометку
  • ведем антенной по стене с другой стороны проводки. Также замечаем где звук был на максимуме
  • провод должен располагаться между этих меток посредине
  • переключаемся на кнопку 3 и повторяем ту же операцию, еще больше приближаясь к проводнику
  • на чувствительности кнопки №1 расстояние до провода должно быть +- 1см

Электрическое поле от провода находящегося под напряжением может распространяться на несколько метров от его залегания. Это будет сказываться на погрешности поиска.

Если искомого проводника рядом или под рукой нет, детектор перестанет подавать сигналы.

Авометр

Авометр (второе название мультиметр) является прибором, объединяющим в себе функционал нескольких устройств, а именно амперметра, омметра и вольтметра.

Найти проводку с помощью мультиметра

Из всего ассортимента таких приборов наиболее часто встречаются в поисках электрической проводки следующие:

  1. Тестер – мультиметр LA-1014 – способен максимально точно найти расположение проводов, как под напряжением так и обесточенных. Также применяется для определения в каком состоянии находятся компьютерные и телефонные линии, выявляет обрывы и замыкания проводов.
  2. Тестер GVD-504A, GVD-503 и их аналоги – проводит анализ технического состояния скрытой проводки, находит участки разрыва провода.

Существуем множество устройств, предназначением которых является обнаружение местоположения электропроводки, однако большая часть из них предполагает наличие соответствующих навыков эксплуатации, позволяющих правильно интерпретировать показания прибора.

Инструкция по эксплуатации детектора

В связи с разнообразием конструкций индикаторов скрытой проводки необходимо рассмотреть инструкцию по их применению на примере конкретной схемы. Для этого была выбрана недорогая электростатическая ИСП «Дятел Е-121», широко применяемая домашними установщиками. Но для начала нужно подготовиться к процедуре исследования.

Подготовка к следующей работе

Чтобы ускорить обнаружение электропроводки с помощью любого извещателя, опытные специалисты предлагают соблюдать ряд простых правил.

проверить новый извещатель можно с помощью обычного удлинителя, вставленного в розетку. Книги или керамические тарелки можно использовать как преграду

Основные из них:

  1. Первоначально проверьте работоспособность устройства на любом кабеле под напряжением. Детектор может просто разрядиться и выйти из строя.
  2. Калибруйте прибор на расстоянии 1 метра от стен, если такая опция присутствует.
  3. Обследуемые поверхности не должны быть влажными.
  4. По возможности выключите в квартире всю работающую технику, в том числе телефоны.
  5. Точность разводки резко снизится, если использовать токопроводящий клей для обоев.

Эти рекомендации позволят исключить потери времени из-за неработающего оборудования и неприемлемых параметров исследуемой поверхности.

Использование детектора «Picchio E-121»

Извещатель Woodpecker E-121 может работать в 4-х диапазонах чувствительности.

Порядок работы с этим локатором проводки следующий:

  1. Поочередно нажимайте кнопки диапазонов чувствительности. В этом случае сигнализатор должен издать короткий световой и звуковой сигнал. Если устройство не отвечает, проверьте аккумулятор.
  2. Нажмите кнопку «4» (обеспечивает максимальную чувствительность), поднесите детектор к анализируемой поверхности и, если есть индикация, уменьшите чувствительность, последовательно нажимая кнопки «3» на «1».
  3. Одновременно со снижением чувствительности необходимо уменьшить расстояние до обнаруженного объекта, расположив зону тревоги.
  4. Чтобы определить положение проводника, перемещайте детектор вдоль стены, стараясь найти область с максимальным электромагнитным полем.
  5. Чтобы нейтрализовать мешающие окружающие токи, положите руку на анализируемую поверхность рядом с детектором. Если под рукой нет проводника, дятел Е-121 перестанет подавать сигналы.
  6. При поиске обрыва провода подайте напряжение на поврежденную жилу, а остальные заземлите.

Точность определения положения электрического кабеля зависит от степени влажности и материалов, окружающих провод.

Провести электрические кабели в оштукатуренных стенах, в железобетонных панелях и в заземляющем экране будет сложно.

Домашний детектор Woodpecker E-121 эффективно обнаруживает проводку на глубину до 8 см и стоит в пределах 15 долларов, что обеспечило его популярность среди электриков

Для проверки предохранителей и предохранителей необходимо активировать режим «1» или «2» и прикоснуться антенной к контактам до и после предохранителя. В случае неисправности извещатель не подаст звуковой сигнал.

Извещатель «Picchio E-121» оборудован комбинированной системой световой и звуковой сигнализации, что позволяет устройству оставаться в рабочем состоянии в случае выхода из строя одного из сигнальных устройств

Для правильной интерпретации результатов работы прибора следует предварительно ознакомиться с его инструкцией, поскольку практически все детекторы требуют правильной первоначальной настройки.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
