Приточный клапан в пластиковое окно своими руками: порядок изготовления и этапы монтажа клапана

Вентиляционный клапан для пластиковых окон Аэрэко

Давно известна проблема избыточной герметизации современных пластиковых окон ПВХ со стеклопакетами и ее негативные последствия – духота, высокая влажность, конденсат на стеклах в холодное время года, появление плесени и грибков на откосах и стенах.

Обычно потребитель во всех этих бедах начинает обвинять производителя пластиковых окон ПВХ, так как со старыми окнами таких проблем не было!

Однако, в подавляющем большинстве такие проблемы – это следствие нарушения воздухообмена в помещении и застаивании влаги, выделяемой самими жильцами в процессе своей жизнедеятельности.

Проектировщиками жилых зданий обычно предусматриваются лишь вытяжные каналы для удаления грязного воздуха из помещений (те самые решетки, которые стоят в кухне, туалете и ванной). Приток же свежего воздуха в ГОСТах и СНИПах всегда подразумевался через щели в старых деревянных окнах.

По той же причине владельцы старых окон не знали проблемы конденсата и плесени. При закрытых современных пластиковых окнах ПВХ такой приток исчезает, поэтому весь водяной пар, выделяемый жильцами при дыхании, стирке, приготовлении пищи и т.д. остается в помещении.

Кроме водяного пара, в помещениях застаивается и углекислый газ, выделяемый при дыхании, запахи отделочных материалов, пищи, дыма и т.п.

Основные источники паров воды в помещении:

 Источник испаренияг/ч
 Горячий душ 2000
 Кипящая на плите кастрюля с открытой крышкой 900
 Работающая на сильном огне газовая плита 400
 Потоотделение человека при высокой физической нагрузке 400
 Кипящая на плите кастрюля с закрытой крышкой 350
 Теплый душ 300
 Сушка белья 5кг 200
 Работающая на слабом огне газовая плита 100
 Потоотделение человека при слабой физической нагрузке 100
 Горячее блюдо на столе 60
 Дыхание человека в состоянии покоя 50

В последнее время сотрудники санэпидемнадзора все большее внимание уделяют накоплению радона в жилых помещениях без вентиляция в пластиковых окнах пвх. Это очень опасный инертный радиоактивный газ без цвета и запаха, выделяющийся из земли и строительных материалов. Это очень опасный инертный радиоактивный газ без цвета и запаха, выделяющийся из земли и строительных материалов

Это очень опасный инертный радиоактивный газ без цвета и запаха, выделяющийся из земли и строительных материалов.

Радон стоит на втором месте после курения среди причин, вызывающих рак легких, и обеспечивает до 80% общей дозы облучения человека в быту от естественных (не техногенных) источников. Единственное средство борьбы с радоном, попавшим в жилое помещение, – вентиляция!

Способы обустройства

Вентиляция через притвор

Приточная вентиляция на пластиковые окна может быть реализована несколькими способами. Самый простой, и самый очевидный – это проветривание. Во всяком случае, именно на него рассчитывает большинство покупателей ПВХ-конструкций.


Откидное открывание часто позиционируют как универсальное решение для проветривания

Справедливости ради я должен отметить, что проветривание в современных моделях окон организовано сравнительно неплохо. Во всяком случае, есть несколько конструктивных решений, которые обеспечивают воздухообмен с разной интенсивностью.

Наиболее распространенные я опишу в таблице ниже:

МеханизмИспользование для вентиляции
Поворотное открываниеСобственно, самая простая методика: мы просто открываем створку и впускаем свежий воздух. Используется в основном для «залпового» проветривания, ну и летом – тогда вообще окна находятся в открытом положении постоянно. Основные неудобства связаны с безопасностью, особенно если в доме есть дети или коты. Риск захлопывания створки порывом ветра тоже существует, но его можно свести к минимуму, установив специальный ограничитель или фиксатор.
Откидное открываниеВозможность открывать створку «на откид» — важный плюс фурнитурных систем ПВХ-конструкций. В таком положении окно пропускает достаточно воздуха, но при этом остается вполне безопасным.
Щелевое проветриваниеЭтот вариант очень удобен для постоянного использования в теплое время года. В фурнитурный комплекс встраивается дополнительный элемент, который позволяет при повороте ручки на 450 лишь чуть-чуть приоткрывать створку, оставляя небольшую щель по периметру для постоянного доступа воздуха.
Ступенчатое проветриваниеВариант, объединяющий преимущества двух предыдущих. Изменяя положение оконной ручки, мы получаем возможность регулировать ширину зазора между створкой в откидном положении и рамой: от минимального до почти полностью открытого.

У всех этих механизмов есть один ключевой недостаток: они работают, только если мы не забудем поставить окно на проветривание. А это значит, что в холодное время года мы будем практически лишены свежего воздуха, особенно ночью: кто же оставит окно в спальне приоткрытым, если и так на счету каждый градус!

Кроме того, окно, створка которого зафиксирована в полуоткрытом положении (даже если там всего лишь небольшая щель), является более уязвимым для проникновения извне. И если от насекомых нас защищает москитная сетка, то злоумышленнику справиться с запорной системой будет на порядок проще. Так что в группу риска попадают владельцы частных домов, а также квартир на первых и (парадоксально, но так и есть) последних этажах.


Створка при ступенчатом проветривании в разных положениях

В общем, недостатков хватает, так что сегодня становятся все более популярными пластиковые окна с клапаном приточной вентиляции.

Приточные клапаны

Для обеспечения притока воздуха в комнату с установленным металлопластиковым окном все чаще используются специальные устройства. Они в автоматическом или ручном режиме регулируют поступление воздуха в помещение, при этом работают практически постоянно.


Приточный стеновой клапан внутри квартиры

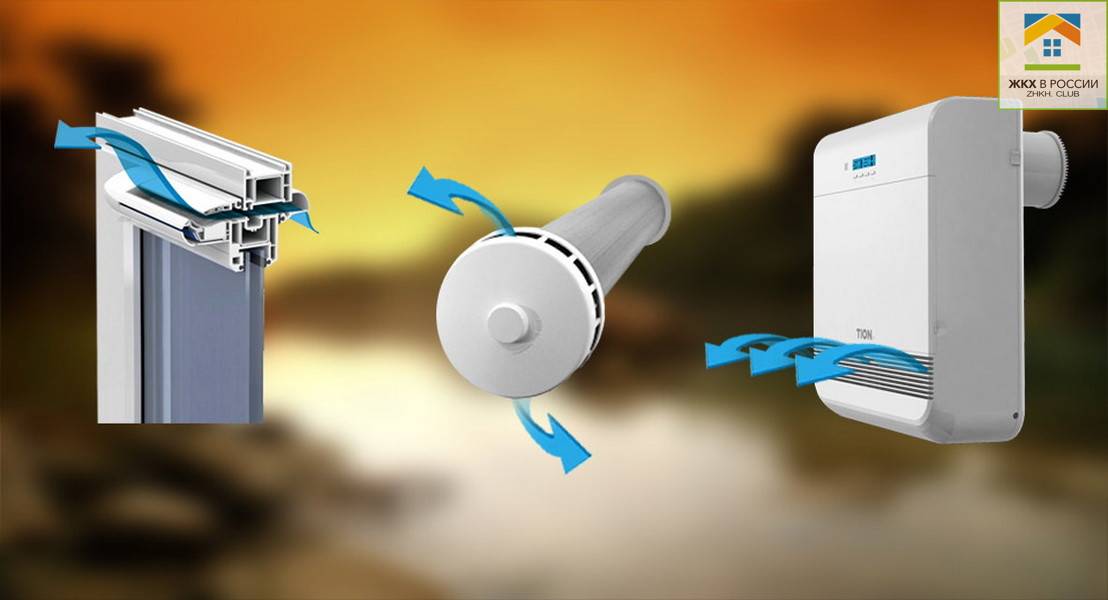

На рынке можно найти несколько моделей приточных клапанов:

  1. Стеновые – появились раньше всего, но при этом и по сей день не теряют популярности. Для установки такого клапана в стене пробуривается отверстие, которое никак не затрагивает окно. Клапан работает в одностороннем режиме, т.е. только впускает воздух. Интенсивность работы регулируется либо механической, либо электронной системой.
  2. Оконные механические – самые простые и самые компактные устройства. По большому счету, такой приточный клапан представляет собой створку, которая закрывает отверстие в верхней части оконной рамы. Нужен приток – отверстие открыто, не нужен – закрыто полностью или до минимального воздухопропускания.


Клапан приточной вентиляции для окон пластиковых: принцип действия

  1. Оконные гигроскопические – самые современные, на мой взгляд, модели. Внутри такого клапана находится датчик, реагирующий на влажность: как только этот параметр поднимается выше определённого уровня, створка открывается, впуская свежий воздух. Это позволяет регулировать интенсивность воздухообмена в зависимости от уровня потребления кислорода.


Распределение тепловых потоков при циркуляции приточного воздуха

В большинстве случаев оконная вентиляционная система монтируется на верхнюю часть рамы. Это позволяет компенсировать теплопотери: холодный воздух попадает в верхнюю часть комнаты, т.е. в самое теплое место. Пока он опустится на уровень 1,5 -1,7 м, он достаточно прогреется, чтобы мы не ощущали дискомфорта.

Установка приточных клапанов на окна

Для установки приточных клапанов используется две технологии: с предварительным сверлением (вырезом) рамы, и без него. Определяют требуемый тип монтажа от конструкции устройства.

Монтаж приточного клапана со сверлением

Предварительно нужно подобрать необходимые инструменты, для монтажа потребуется: электродрель и электролобзик, напильник плоский, сверла с заточкой по металлу (диаметр 5-10 мм), герметик силиконовый, маркер, строительный нож.

Как сделать вырез под приточный клапан с дальнейшей его установкой?

  1. Желательно для точной разметки подготовить шаблон контуров, имеющегося клапана. По нему маркером отмечают верхнюю часть створки окна под будущую перфорацию. Причем отметки ставятся с обеих сторон. При этом для более удобной работы лучше снять ее.

Створку окна снять очень просто, нужно выкрутить болт с нижней петли, и вынуть штифт с верхней!

  1. В отмеченных точках нужно просверлить отверстия сверлом 5 мм (работать аккуратно, сверля с обеих сторон поочередно!). Потом их нужно развальцевать большим диаметром (10мм).
  2. Электролобзиком по контуру вырезаются остатки материала между отверстиями. Все заусеницы нужно убрать напильником. В итоге должна получиться щель с ровными одинаковыми краями.
  3. На верхнюю кромку створки нужно установить монтажную планку от клапана. Предварительно соединение обрабатывается герметиком.
  4. В этой же кромке створки окна вырезается паз (лобзиком), и шлифуется напильником.
  5. С наружной стороны нужно установить воздухозаборник.
  6. Становить створку на место.
  7. Проконтролировать положение воздухозаборника относительно щели, и смонтировать на монтажную планку впускной клапан.
  8. Проверить работоспособность устройства, и выставить настройки.

Более просто сделать монтаж без вырезов в раме. При этом с инструмента понадобится только нож, крестовая отвертка (шуруповерт и бита), маркер и линейка. Технология особенно актуальна на деревянных окнах, где трудно подготовить вырез в раме.

Монтаж делают следующим образом.

  1. Оконную створку можно не снимать. Нужно отпереть ее, и снять часть резинового уплотнителя в соответствии с размером клапана в верхней части.
  2. Из комплектации устройства в полученный вырез приклеить прокладку.
  3. В сам уплотнитель вставляются заглушки.
  4. Клапан крепится на подготовленное посадочное место, по схеме сверху вниз, и кронштейнами на улицу.
  5. Ввинтить саморезы, через кронштейны.
  6. В паз под кронштейнами установить уплотнитель.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала.

Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления.

Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

  • мощным двигателем;
  • сверлильным приводом;
  • комплектом алмазных коронок с разными диаметрами;
  • стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

  1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
  2. Просверливают технологическое отверстие, используя перфоратор.
  3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
  4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
  5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
  6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
  7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной.

Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Варианты вентиляции в частном доме

Вентиляция помещения необходима для того, чтобы создать оптимальные условия для жизни людей и существования предметов мебели и техники, находящейся в доме.

Если в многоквартирных домах все уже дано сделано специалистами, возводившими здание, то при строительстве частной недвижимости этот вопрос часто упускают.

Иногда обустройство вентканалов считают лишней тратой времени и денег. Однако они являются обязательной частью реализации проекта, обеспечивающей благоприятные для жизни условия и длительные сроки эксплуатации строительных конструкций

Это в корне ошибочное мнение. Затхлый воздух, потеющие окна, неприятные запахи с санузлов и ароматы жареной пищи вместе с чадным дымом будут попадать во все помещения и даже в спальню. Без правильно спроектированной и собранной системы вентиляции комфортная жизнь обитателей дома будет под угрозой.

Вентиляция в частном доме может быть:

  • естественной;
  • механической;
  • смешанной.

Первый тип основан на естественном процессе циркуляции воздушных масс. Никакие механизмы для нагнетания воздуха в дом не используются. Он попадает с улицы, проникая сквозь окна с микропроветриванием или приточные клапаны, организованные в наиболее подходящих для этого местах.

По комнатам дома, в которых не установлены клапаны, воздух циркулирует через дверные проемы и сквозь щели между дверью и полом.

Отработанный воздух покидает дом также естественным путем сквозь вентиляционные шахты, устроенные в одной из стен дома (+)

При механическом типе устройства вентиляции применяются вентиляторы и специальное приточное оборудование. Нужный объем чистого воздуха подается в каждую комнату здания, а отработанный выводится наружу. Это более сложная система, применяемая для больших загородных домов и коттеджей.

Смешанный вариант вентиляции предполагает использование первого и второго типа. Это может быть установка механических приточных клапанов в компании с естественной вытяжной системой удаления воздуха через вентшахты в ванной и на кухне. Или же наоборот – приток естественный, а для удаления применяется механическое оборудование.

Механическая система вентиляции с принудительным движением воздуха состоит из оборудования, требующего периодического ремонта или замены. Чаще всего нужно менять фильтры (+)

Основные преимущества естественного типа:

  • энерогонезависимость;
  • наиболее дешевая стоимость;
  • не требует ремонта;
  • минимальное обслуживание;
  • можно организовать своими руками.

Кроме положительных моментов этот тип вентиляции имеет существенные минусы. Если бы все было идеально, то прочие варианты обустройства просто не использовались бы. Основные недостатки – зависимость от температуры воздуха и погодных условий, ограниченная площадь обслуживания.

Другими словами, при естественной вентиляции в жаркое время года можно забыть о существовании вентсистемы в доме

Механическая система удобна в использовании, ведь может обслуживать любую площадь дома/коттеджа и совершенно не зависит от погоды. Более того, ею можно управлять по своему усмотрению, поддерживая комфортный температурный режим в помещениях.

Многие системы принудительной вентиляции, имеющие датчики для отслеживания состояния микроклимата в помещении, управляются с помощью пульта

Дополнительные возможности по подогреву поступающего воздуха, по ионизации и увлажнению воздушных масс комнаты и прочее можно организовать путем установки соответствующего оборудования в систему вентиляции.

Основные недостатки механического способа вентилирования:

  • более высокая стоимость оборудования;
  • потребность в ремонте и периодической замене отдельных элементов системы;
  • зависимость от электроснабжения;
  • может понадобиться профессиональная установка и настройка оборудования.

Учитывая положительные и отрицательные качества типов вентиляции, для загородных домов и коттеджей чаще всего применяют смешанный тип. Это оправдано с экономической точки зрения и вполне выполнимо собственными руками.

Инструкция по установке вентклапана в окно

Современные приточные клапаны имеют весьма практичную форму и просты в установке.

Разработчики придали им современный дизайн, что в совокупности с небольшим размером конструкции позволяет прекрасно вписаться в пластиковое окно, не нарушая общий дизайн.

Главный плюс вентиляционного клапана – круглосуточное обеспечение притока воздуха в помещение без необходимости открывания окон.

Различают два вида клапанов:

  • с ручным управлением;
  • с автоматическим управлением.

Разница заключается в наличии датчиков в автоматических клапанах. Они самостоятельно регулируют объем приточного воздуха, поступающего в помещение, в зависимости от показаний влажности воздуха, процента углекислого газа в помещении. Клапан вентиляции самостоятельно открывает створки больше или меньше, запуская в помещение необходимое количество свежего воздуха. Также в клапанах с автоматическим управлением предусмотрено ручное регулирование.

Главными преимуществами вентиляционного оконного клапана считаются:

  • отсутствие шума при больших объемах поступления воздуха, его наличие не влияет на шумоизоляцию окна;
  • фильтрация поступающего в помещение воздуха;
  • возможность регулировки объема приточного воздуха;
  • распределение воздуха по помещению происходит в вертикальной плоскости;
  • возможность установки на оконные профили любых видов;
  • легкость монтажа вентиляции в пластиковое окно своими руками.

Установка клапана в окно требует минимальных навыков в строительстве и небольшого количества рабочих инструментов. Состоит она из пяти этапов.

Далее рассмотрим пошаговый процесс монтажа клапана в окно.

Этап #1 — подготовка инструментов и материалов

Первый этап включает в себя подготовку необходимых инструментов и материалов к работе и определение места, где будет установлен клапан.

При подготовке необходимо подобрать следующие инструменты: канцелярский нож, отвертка либо шуруповерт, двусторонний скотч, линейка.

А теперь поговорим о материалах, которые необходимы для изготовления и монтажа приточного клапана.

Для этого потребуются:

  • пластиковая гарнитура, которая будет играть роль клапана (либо приобретенный клапан, цена которого в районе 1000 рублей);
  • три отрезка уплотнителя разной длины (один по длине клапана);
  • саморезы;
  • три заглушки для крепления клапана.

После того, как подготовлены материалы и инструменты, предстоит определить место установки вентиляционного клапана. Так, клапан должен размещаться в верхней части створки и примерно посередине. С помощью линейки производится разметка дальнейшего расположения клапана.

Стоит отметить, что выбирая место размещения клапана нужно стараться не зацепить при установке фурнитуру окна.

Также на этом этапе нужно подготовить пластиковое окно к монтажу. Для чего аккуратно удалить резиновый уплотнитель. Для чего при помощи канцелярского ножа делаются аккуратные надрезы и дальнейшая выемка слоя уплотнителя.

Этап #2 — крепление клапана на дюбели

Второй этап начинается с установки в пазы, где находился резиновый уплотнитель, крепежных дюбелей. Это необходимо для дальнейшего крепления клапана в створке окна.

Два крепежных дюбеля устанавливаются по краям, а третий – в центре между первыми двумя.

Далее производится непосредственная установка клапана. Чтобы его зафиксировать предварительно наносится двусторонний скотч, после чего клапан устанавливается на окно в нужном положении.

После этого к профилю окна клапан закрепляется при помощи саморезов. Они вкручиваются в уже установленные дюбеля.

Этап #3 — монтаж уплотнителя

На этом этапе необходимо взамен извлеченного уплотнителя вставить подготовленные или идущие в комплекте вентиляционного клапана два уплотнителя.

Функционирование клапана обеспечивает приток воздуха. Для этого стандартный уплотнитель пластикового окна нужно заменить на уплотнитель из комплекта. Его длина 35 см, поэтому необходимо будет удалить такой же отрезок уплотнителя с окна. Удаление производится на раме, находящейся напротив установленного клапана.

На этом процесс установки клапана в пластиковое окно можно считать оконченным. Осталось только выполнить его регулировку.

Этап #4 — настройка и регулировка клапана

После монтажа необходимо отрегулировать объем поступающего в помещение воздуха при помощи специального движка, предусмотренного в конструкции клапана. Уровень мощности увеличивается от крайнего левого положения к крайнему правому.

Стоит отметить, что нахождение регулятора подачи воздуха (движка) в крайнем левом положении должно быть лишь при проведении регламентных работ.

Такое положение клапана не допускается при ежедневном использовании. Также в этом положении нельзя закрывать.

Пример монтажа проветривателя с перфорацией

Процесс установки проветривателя будет меняться согласно его конструктивным особенностям. Зачастую может потребоваться фрезеровка рамы, однако иногда в этом необходимости.

Проведение подготовительных работ

Перфорированный клапан рекомендуется монтировать вверху окна. Планируя врезку приспособления, рекомендуется учитывать такие нюансы:

  • установка пройдет быстрее и легче, если створку изначально открыть;
  • лучше осуществлять монтаж летом – тогда непогода не сможет помешать работе;
  • делая отверстия для щелевого проветривания, необходимо действовать аккуратно, чтобы не повредить уплотнительные приспособления на окне.

Список необходимых инструментов

Чтобы установить приточник на раму самостоятельно, важно подготовить список инструментов. Фрезеровка не обходится без электрической дрели

К ней необходимо подобрать сверла правильного диаметра, например, 5 и 10 мм. Также пригодится:

  1. Мелкозернистый напильник.
  2. Электрический лобзик.
  3. Подготовленный шаблон – его можно изготовить самостоятельно, из картонки или металла.
  4. Силиконовый герметик – пригодится для заполнения щелей после монтажа.

Шаблон для разметки также можно изготовить из оргалита – небольшой отрезок материала просверливают в нескольких местах на одинаковом расстоянии. Затем такой шаблон можно приложить к оконной раме и сделать пометки, где будут проходить вентиляционные отверстия.

Поэтапный ход установки и крепления

При установке вытяжного клапана стоит соблюдать последовательность работ, тогда вероятность ошибки будет сведена к нулю. Весь алгоритм выполнения работ:

  1. Разметка. На вертикальный выступ надень заготовленный шаблон и отметь место врезки будущего приточного клапана.
  2. Фрезеровка. Крупным сверлом сделай несколько отверстий по прямой линии, ножом сделай прорезы или используй электрический лобзик. То же самое сделай на наплаве рамы.
  3. Монтаж планки и клапана. На тыльную сторону планки нанеси герметик и приложи к створке. Чтобы укрепить конструкцию, дополнительно воспользуйся саморезами.
  4. Установка козырька. С наружной стороны окна зафиксируй защитный козырек, закрепи его саморезами.
  5. Конечный этап. На данном этапе установи створку окна на место, закрепи всю фурнитуру обратно.

Чтобы проверить, как функционирует приточный клапан, необходимо установить режим проветривания – свежий воздух будет забираться снаружи, а изнутри выходить на улицу.

Рейтинг лучших приточных клапанов на 2021 год

Для ПВХ-конструкций

2-ое место: Air-Box Comfort

Модель обеспечивает нормативный приток воздуха, необходимый для стандартной комнаты в квартире. Хорошо сохраняет режим тепло- и шумоизоляции. Прекрасно совместима со всеми видами поворотно-откидных ПВХ-окон. Обеспечивает плавную регуляцию воздухотока.

НаименованиеПоказатель
Страна-изготовительКитай
Ширина, мм44
Высота, мм20
Длина, мм355
Вес, грамм75
Цена, рублей500

Air-Box Comfort Преимущества:

  • Монтаж не требует фрезеровки окна;
  • Уверенная защита от образования грибка и плесени;
  • Поддержание нормативной циркуляции воздушных масс.

Недостатки:

Необходимость замены типового уплотнителя в окне на специальный.

1-ое место: Aereco EFM 1289

Стандартный саморегулируемый клапан для пластикового окна. В отличие от иных моделей, поступающие воздушные массы направляются не вертикально вверх, а под некоторым углом по отношению к окну, что препятствует возникновению наледи в холодное время. Обладает неплохим уровнем теплоизоляции, сохраняет установленный режим подавления звуковых вибраций.

НаименованиеПоказатель
Страна-изготовительФранция
Ширина, мм50
Высота, мм25
Длина, мм390
Вес, грамм120
Цена, рублей1200

Aereco EFM 1289 Преимущества:

  • Демократичная цена;
  • Большой угол открытия заслонки;
  • Увеличенная толщина.

Недостатки:

При инсталляции потребуется дополнительная фрезеровка окна

С регулируемой подачей

2-ое место: Maico ALD 125/125 VA

Популярная модель от европейского производителя. За счет тонкой настройки вариативности установки заслонки воздухообмен может быть настроен в пределах от 30 до 125 кубометров в час. В комплекте поставляет сетка от насекомых и дополнительная втулка. В конструкции применен новейший воздушный фильтр G-2.

Maico ALD 125/125 VA

НаименованиеПоказатель
Страна-изготовительГермания
Воздухообмен, куб.м./часОт 30 до 125
Воздушный фильтрG-2
Диаметр, мм125
Глубина, мм500
Цена, рублей11000

Преимущества:

  • Хорошая комплектация набора;
  • Элегантный внешний вид;
  • В конструкции применены звукоизолирующие материалы.

Недостатки:

Малая обслуживаемая площадь – 30 квадратных метров

1-ое место: Вентс ПС 101

Современная модель клапана, призвана обеспечить эффективную циркуляцию кислорода как в бытовых помещениях, так и на производстве. Решетки изготовлены из качественного АБС-пластика. Специальная конструкция живого сечения позволяет производить равномерный и плавный забор воздушного объема. Благодаря сдержанному дизайну прекрасно вписывается в любой интерьер.

НаименованиеПоказатель
Страна-изготовительУкраина
Воздухообмен, куб.м./час45
Воздушный фильтрG-3
Диаметр, мм103
Глубина, мм305
Цена, рублей1700

Вентс ПС 101 Преимущества:

  • Экологичный и компактный корпус;
  • Улучшенный фильтр;
  • Тихая работа.

Недостатки:

Изоляция в комплект не входит, приобретается отдельно

С механической вентиляцией

2-ое место: КПВ-125 (КИВ-125)

Данный клапан обладает демократичной конструкцией и демонстрирует усредненные показатели в работе. Обладает достаточно шумным вентилятором. Управление клапаном упрощено: специально выведен шнур, с помощью которого регулируется положение заслонки. В холодное временя года модель показала хорошие теплоизоляционные свойства.

НаименованиеПоказатель
Страна-изготовительРоссия
Класс фильтраФ5
Габариты, мм400х200х100
Диаметр, мм133
Цена, рублей2500

КПВ-125 (КИВ-125) Преимущества:

  • Демократичная цена;
  • Сравнительно легкий процесс монтажа для специалиста;
  • Отлично борется с конденсатом.

Недостатки:

Внешний вид может дисгармонировать с интерьером.

1-ое место: Vakio Kiv

Данный клапан предназначен для монтажа в составе стеновой системы. Механическая вентиляция обеспечивается за счет сверх тихого вентилятора, который равномерно нагнетает воздух внутрь. Встроенный фильтр не пропускает в обслуживаемое помещение мелкие фракции грязи и пух с пылью. Благодаря скромному дизайну отлично вписывается в интерьер.

НаименованиеПоказатель
Страна-изготовительРоссия
Класс фильтраФ6
Габариты, мм470х222х94
Диаметр, мм132
Цена, рублей4900

Vakio Kiv Преимущества:

  • Отличное соотношение в категории «цена/качество»;
  • Сверх тихий режим работы вентилятора;
  • Гарантированное отсутствие сквозняков.

Недостатки:

Не обнаружено

Необходимые инструменты и материалы

Сверление стены своими руками будет сложной без специального оборудования

Из всех отдельных технологических процессов сборки и установки устройства самым трудоемким является проделывание отверстия в наружной стене.

Поскольку толщина ее обычно составляет 0,3-0,5 метра, рекомендуется использовать мощный перфоратор или электрический отбойный молоток, особенно это касается стен в панельных домах.

В целом самостоятельно собрать и установить клапан можно и самому, для этого понадобятся:

  • перфоратор;
  • дрель;
  • набор длинных буров по бетону или камню;
  • набор сверл;
  • нож;
  • пила по металлу;
  • отвертка;
  • пассатижи.

Наружная решетка крепится к стене дюбелями и саморезами. Канализационная труба в отверстии в панели или кирпичной кладке требует надежной фиксации, для этого используется монтажная пена.

Приточный вентиляционный клапан: установка на пластиковое окно своими руками

Установить вентиляционную конструкцию несложно. Опытному мастеру для этого достаточно 30-40 минут.

Монтаж без фрезеровки

Предварительно необходимо подготовить несколько инструментов:

  • изделие воздухообмена;
  • хорошо заточенный нож;
  • шуруповёрт;
  • полуметровая линейка.

Приточный клапан на пластиковые окна своими руками устанавливают только после предварительной разметки откидной створки. Для этого и нужна линейка. Последовательность работ определяется конструкционными особенностями клапана. В большинстве случаев достаточно заменить стандартный уплотнитель на комплектный.

Что касается других моделей, то для окон ПВХ требуется не более 1 отверстия в конструкции профиля. Самый предпочтительный вариант – первый, поскольку проделать ровную и аккуратную щель своими руками весьма проблематично.

Пошаговая инструкция по установке приточного клапана своими руками представлена на видео:

Установка с фрезеровкой

Под фрезеровкой подразумевают вырезание небольшого отверстия в блоке оконного проема.

Для работы понадобится несколько материалов и инструментов:

  • острый строительный ножик;
  • мощный электролобзик;
  • дрель и комплект свёрл (в большинстве случаев достаточно на 5 и 10 мм);
  • напильник;
  • шаблон под будущий клапан подходящего размера;
  • герметик.

Чтобы приточная вентиляция в пластиковых окнах обеспечивала оптимальный уровень воздухообмена, важно чётко соблюдать следующую последовательность действий

  1. К оконному профилю прикладывают специальный шаблон, очерчивая его по контуру карандашом. Предварительно створку лучше снять.
  2. По намеченному периметру проделывают 5-8 5 мм отверстий. Работы начинают изнутри, что в последующем упростит монтаж конструкции на окна ПВХ.
  3. 10 мм сверлом проделывают отверстия.

Завершается процесс установкой регулирующего блока, для чего предусмотрены небольшие клипсы. Приточный клапан на пластиковые окна готов к эксплуатации!

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
