Прокладка канализационных труб в земле: обустраиваем и утепляем наружную канализацию

Технология

Существуют правила, которых нужно придерживаться на объекте при укладке трубопровода в траншею:

1. Для опускания труб в траншеи используют специальные краны-трубоукладчики.
2. Во время процедуры трубопровод не должен пострадать от изломов, перенапряжения или вмятин.
3. Целостность изоляционного материала не должна быть нарушена.
4. Трубопровод должен полностью прилегать ко дну траншеи.
5. Положение трубопровода должно соответствовать проектной документации.

Перед укладкой проводят отбраковку: все трубы, имеющие дефекты, не подлежат укладке в траншею. Подготавливают основание, если нужно – делают укрепление стенок. С помощью крана-трубоукладчика или вручную, если позволяет диаметр, укладывают трубы. Иногда используют вертикальные щиты, горизонтальные прогоны, а также распорные рамы.

Особенности для ПНД труб

Под все полиэтиленовые трубы на дне должна быть организована песчаная подушка. Это обязательное требование, которое нужно соблюдать по технологии. Подушка должна иметь высоту от 10 до 15 см. Она не уплотняется, но должна быть максимально ровной. Если дно ровное и мягкое, то подушка не требуется.

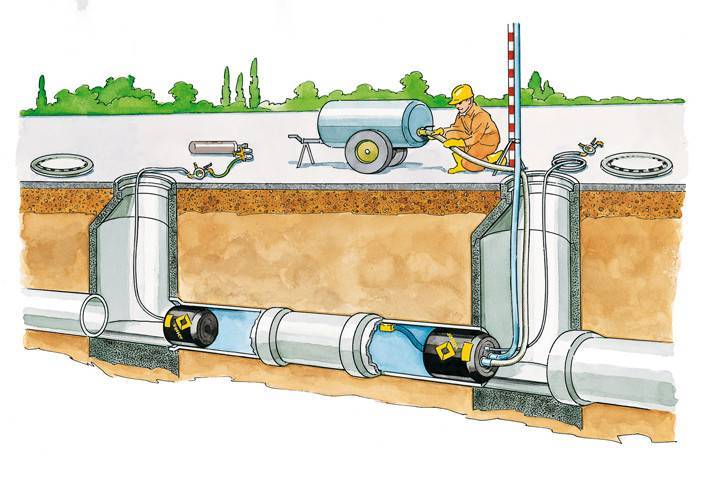

Соединение труб происходит путем стыковой сварки. Перед укладкой вся система проверяется на герметичность. Минимальная глубина укладки должна быть не менее 1 метра.

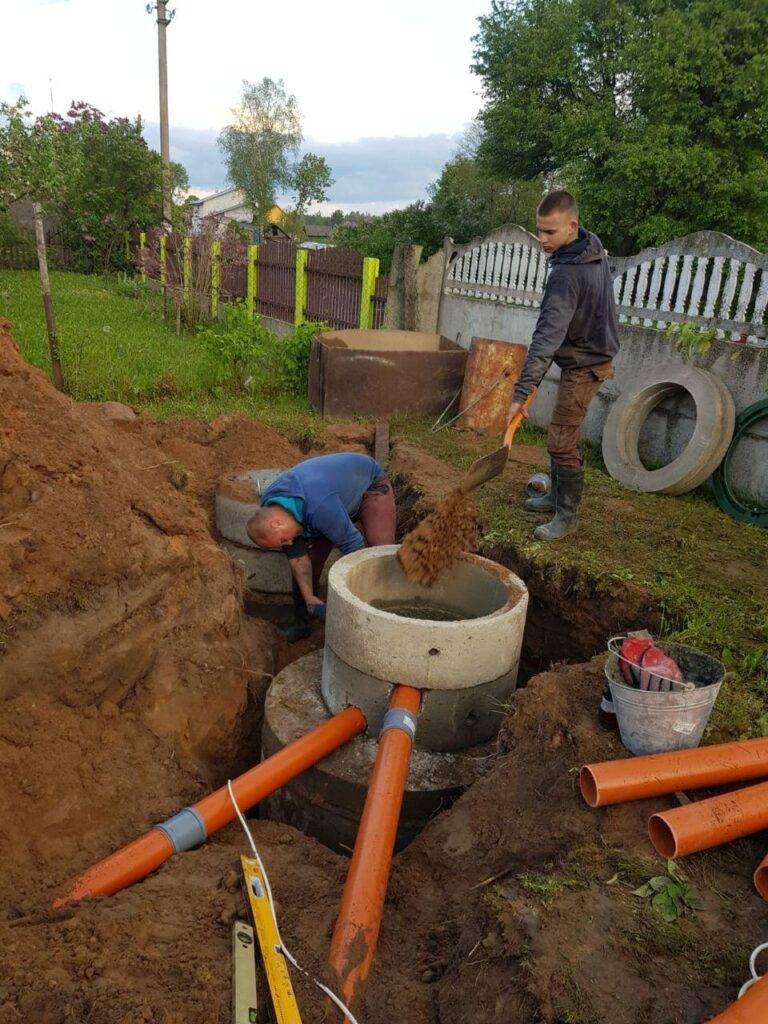

Из чего состоит внешняя канализация.

Канализация, проложенная снаружи здания, имеет сложную конструкцию, включающую повороты с трубами, смотровые люки, уклоны, емкости. Монтаж проводят согласно требованиям СНиП, учитывая технику безопасности.

Канализация состоит из таких элементов, как:

1.трубопровода, который содержит трубы разного размера и длины.

2.колодцев, их количество зависит от ситуации, бывают:

-ревизионного типа.

-дренажного типа.

-перепадного типа.

-поворотного типа.

4.выпусков и приемников. Через выпуски стоковые воды перетекают в емкость для очистки.

5.локальных очистных конструкций: септиков либо аэраторов.  Количество очистных сооружений определяет регламент. Стоки после процедуры очистки впитываются в грунт, либо утекают в водоемы. Иногда ее собирают в емкости, чтобы в дальнейшем применять в быту.

Внимание! Автономная канализация обязательно включает септик либо аэратор. 5.насосной станции

Данные сооружения не применяют для всех типов канализации, а используют лишь тогда, когда надо подать стоки для очистки частями

5.насосной станции. Данные сооружения не применяют для всех типов канализации, а используют лишь тогда, когда надо подать стоки для очистки частями.

6.из элементов, помогающих работе системы, к примеру оборудование для монтажа.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

• климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
• технические свойства материалов, используемых при строительстве;
• специфические особенности трубопровода;
• глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
• рельеф местности;
• максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

1. при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
2. при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Технология прокладки и правила сборки

Монтаж трубопровода из отдельных труб мерной длины или секций на лежаках над траншеей Прокладка газопроводных коммуникаций является непростым и трудоемким процессом, который проводится поэтапно и включает в себя несколько стадий. Обязателен подготовительный этап, включающий разработку проекта газопровода.

Проект должен разрабатываться только квалифицированными специалистами, на его основе в дальнейшем будет производиться монтаж. В проекте обязательно должны быть учтены особенности ландшафта и грунта того участка, на котором будут осуществляться монтажные работы, а также климатические условия местности.

Второй этап включает в себя непосредственно работы по установке газопроводной коммуникации. Далее выполняются пусконаладочные работы.

Заключающим этапом является контроль смонтированного газопровода. Необходимо испытать его на прочность и выполнить проверку герметизации всех элементов конструкции. Все гидравлические проверки можно проводить только после установки всех вспомогательных деталей.

Газопровод – взрывоопасное сооружение, поэтому в непосредственной близости нельзя производить никакого строительства. Для этого используются специальные столбики, которые отмечают охранную зону. Размер охранной зоны зависит от вида газопровода. В требующихся местах устанавливаются соответствующие предупреждающие знаки.

Основные выводы:

Проводить процесс монтажа должны только специально обученные люди

Газопровод – сооружение, создающее опасность. Для установки требуется строгое соблюдение техники безопасности, нарушение которой может привести к опасным последствиям. Подготовить необходимую техническую документацию для разрешения и установки газового оборудования. Проводить процесс проектирования и монтажа должны только специально обученные люди

Важно соблюдать все требования к материалам и составляющим газопровода

Укладка канализации

Параметры

Глубина закладки канализационных труб зависит от следующих параметров:

1. От способа укладки труб канализации; (будь то лотки или укладка в «открытом виде»);
2. От геологических условий и от того какой состав земли на местности, где будут производить укладку труб;
3. От того, на сколько промерзает грунт;
4. От типа закладываемой канализационной системы (напорной или безнапорной);

Недостатки глубокой укладки

Многие уверены,  что для надёжного функционирования канализации необходимо закопать намного глубже канализационные трубы.

Однако, это мнение ошибочно, потому что:

• увеличиваются денежные и трудовые затраты,
• усложняется обслуживание канализационной системы,
• на большой глубине на поверхности труб могут образоваться трещины.

Глубина в цифрах

Вышеперечисленные проблемы не нужны, по этой причине необходимо поступать разумно и опираться на минимальную глубину закладки канализационной системы, указанную в СНиП.

На выходе канализационные стоки имеют довольно высокую температуру и поэтому они не застывают даже в холода, за счёт этого они не замерзают на пути к сливной яме или коллектору. Поэтому можно уменьшить глубину закладки труб, если расстояние от выхода до ямы или коллектора не большое.

Для слива бытовых стоков используют трубы сечением 500 мм и закладывают их на глубину трёхсот миллиметров от земли. Но если канализационные трубы имеют большее сечение, то их укладывают на глубину не меньше пятисот миллиметров.

Минимальная глубина

Минимальная глубина заложения канализации (СНиП 2.04.03-85) зависит от того, какой тип нагрузок  будет воздействовать на поверхность грунта в том месте, где будет заложена канализация.

Если нагрузки на грунт будут высокими, то канализационные трубы следует укладывать на 900 мм в грунт. Существуют ситуации, когда необходимо снизить минимальную глубину  укладки канализационных труб, например:

1. При подключении специальных насосов, которые предназначены для того чтобы трубы быстро очистились от сточных вод, это необходимо для их защиты от промерзания;
2. При эксплуатации конструкций с хорошим показателем прочности;
3. При утеплении отдельных участков канализационной системы землёй.

Для влажных грунтов и для грунтов с частицами скальных пород в СНиП указаны рекомендации о закладке канализационных труб на максимальную глубину не больше 4х метров.

Для сухой земли рекомендуют производить закладку труб на глубину от 5 до 8 метров.

Максимальная глубина

В том случае, если нормы по проекту необходимо превысить, трубы канализации помещают в лотки из железобетона, так они способны выдержать большую нагрузку и тем самым предохранят трубы от порчи.

Профессиональные рабочие рекомендуют приобретать трубы из жёсткого материала, в том случае, если они будут проложены под проезжей частью или на большую глубину.  Для таких целей подойдут полиэтиленовые двухслойные гофрированные трубы.

Итак, при выполнении всех условий, в том числе и климатических, если будут подобраны качественные и правильные материалы, канализационная система прослужит долго, без промерзаний и поломок разного вида.

Лучше, конечно, обратиться к проверенным профессионалам, ведь они сумеют качественно выполнить все работы по обустройству канализационной системы. Надеемся, что наша статья была довольно информативной. Желаем удачи и терпения!

Метод продавливания

Метод продавливания предназначен для укладки металлических труб большого диаметра (от 800 мм). А одной из его главных особенностей является отсутствие необходимости выкапывания траншеи. Данный способ используется для трубопроводов не длиннее 80 метров. Суть метода заключается в том, что гидравлические домкраты вдавливают стальной футляр с ножом на конце в землю. Она высыпается в трубы, далее их необходимо вычищать вручную.

Данный метод широко используется при укладке трубопроводов под различными сооружениями, автострадами и рельсами. Также он задействован при проведении водо-, нефте- и газопроводов, монтаже канализаций. Помимо того, что таким способом можно использовать трубы большого диаметра, имеются и другие преимущества: относительно небольшие расходы и скорость работ.

Порядок работ

 Рытьё траншеи

Непосредственно начальным этапом обустройства канализационной системы в земле, можно назвать саму процедуру раскопки траншеи. В зависимости от объема работ, можно привлечь тяжелую специальную технику как, например, экскаватор. Однако если объем небольшой, то можно и сделать своими силами. Главное, что необходимо, это соблюдение размеров сливной ямы согласно предписаниям документации. Соблюдение его размеров обязательно для любых способов раскопки траншеи.

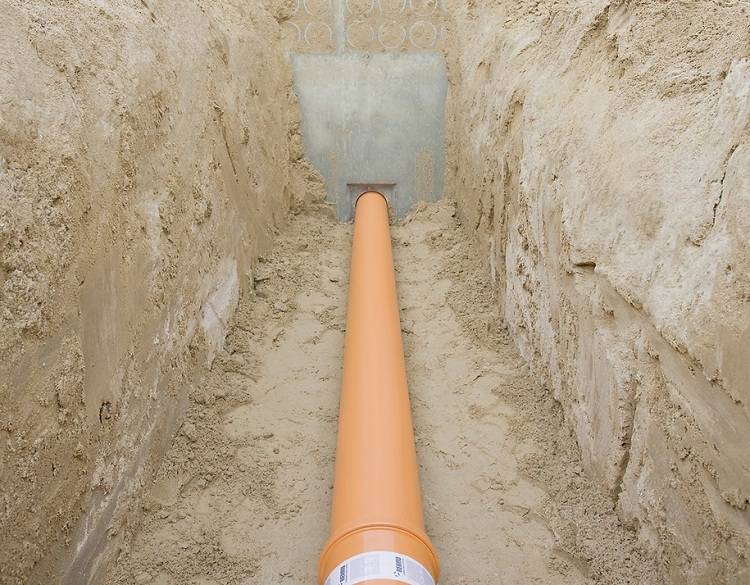

Укладка

Сточные трубы по принятым требованиям, рекомендованы с наружным диаметром 110 мм. Если трубы для укладки будут с превышающим размером, то и ширина траншеи возрастёт.

Если у застройщика имеется необходимость проложить канализацию по всем правилам, тогда следует учитывать:

• Прокладывание трубопровода в грунте подразумевает монтаж от несущего фундамента;
• В тех случаях при котором у жилого дома не имеется отверстия, придётся его выдолбить и подвести к нему трубопровод;
• Если проект сооружения предусматривает отверстие для вывода в фундаменте изначально, останется просто состыковать составные части пластиковых труб.

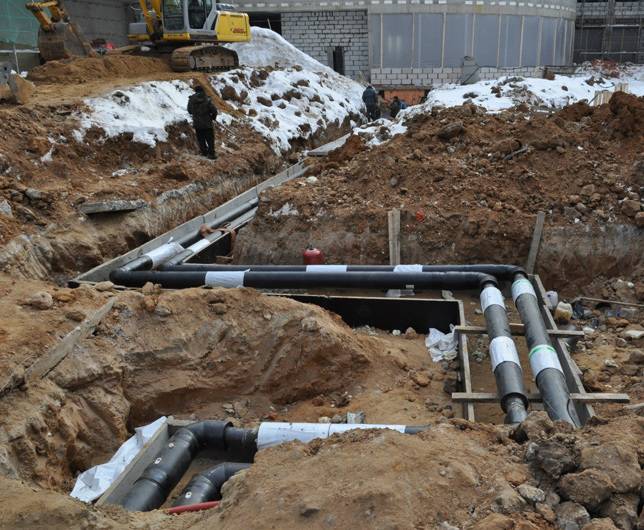

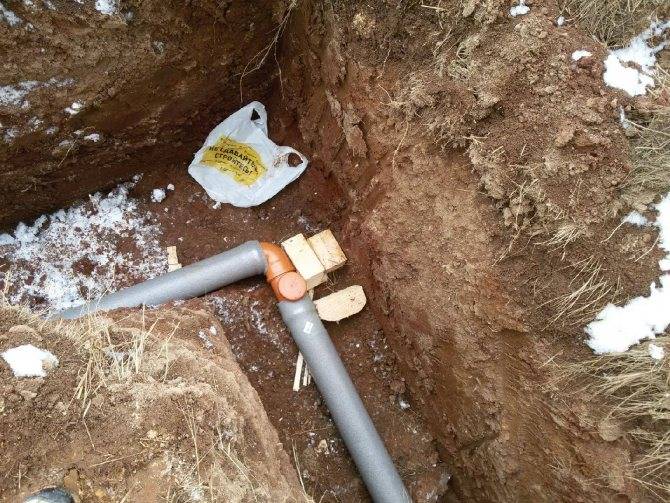

Утепление канализации

Сточные воды, которые проходят по поверхности труб, все же чаще всего имеют нормальную температуру не ниже комнатной, тем более при правильном устройстве системы жидкость не задерживается, а сразу же поступает в сточную яму. Тем не менее иногда приходится сталкиваться с перемерзшими стоками. Это чревато большим риском разрушения и деформации труб из-за расширения замерзшей воды. Именно поэтому, во избежание подобного развития событий, нужно произвести дополнительное утепление наружного трубопровода.

Существует три способа, чтобы предупредить возможное замерзание канализации:

• соблюдение глубины промерзания грунта в зимний период;
• утепление трубы в грунте с использованием  утеплителей(Вспененный полиэтилен, пенополиуретан, минеральная вата и другие);
• утепление с применением в конструкции греющего кабеля.

Минимальный уклон

Идеально ровная система канализационных трубв в земле практически не встречается, поэтому сооружение часто имеет множество изгибов и поворотов. Главная их опасность для эксплуатации сточной системы, это нежелательное накапливание отложений, что ведет к различного рода неисправностям.

Приступать к монтажу наружной сточной системы рекомендуется только при соблюдении правил по уклону трубопровода. Угол уклона желательно выдержать в пределах не менее 2 — 3 сантиметров на метр сточной трубы. Это требуется для создания естественного давления, если им пренебречь при монтаже сточных труб, то стоки не попадут в септик и быстро выведут систему из строя.

Особо важным требованием в этом случае является — прокладывание канализационных труб с применением отводов, имеющих значение углов до 90 градусов.

Детали прокладываются раструбом к низу. Для более комфортной и легкой состыковки рекомендуется нанести на края трубы специальный смазывающий раствор и насколько возможно глубже установить деталь.

На тот момент, когда отверстие для вывода из дома уже сделано, можно начать монтаж трубопровода с соединением между собой.

Проведение процедур по состыковке составляющих элементов с трубами, производится с помощью простого технического приема. Наносится отметка, с помощью которой определяется глубина фиксации составляющего элемента. По этим маркерам необходимо производить установку всех составляющих. Только после этого можно производить утепление всей сточной системы, особенно если трубы пролегают в том слое грунта, который промерзает в зимний период.

И наконец завершающим этапом прокладки сточной системы, выступает непосредственно засыпание траншеи грунтом

При проведении этого процесса, важно регулярно проверять уклон так как после предыдущих процедур его параметр может немного изменится

Часто собственники личных квадратных метров, не имея практические знания и хотя бы общей теории об корректном устройстве системы стоков, игнорируют некоторые вышеперечисленные рекомендации. Например, при трамбовании и уплотнении песчаной подушки, насыпь по незнанию прижимают сверху. Как следствие, такая халатность часто приводят к весьма неприятным последствиям, таким как повреждение и застой нечистот.

Читайте так же:

Какие трубы используют?

Чтобы проложить канализацию на участке используют трубы из разных материалов.

Вид трубы	Особенности использования
Чугунные	Прочные и долговечные трубы, доступны и легко монтируются. Могут возникать сложности при соединении стыков. Чугун подвергается коррозии со временем и имеет большой вес. Внутренняя поверхность чугуна не будет гладкой, что затруднит транспортировку отходов к сливной яме
Асбестоцементные	Обладают гладкой поверхностью, поэтому засоры не образуются. Легко монтируются с помощью муфт, имеют меньший вес, но хрупкие и при транспортировке могут ломаться
Полимерные	Обладают высокой прочностью, небольшим весом. Укладывать такие канализационные трубы под силу одному человеку. Легко соединяются, отлично герметизируются. Выпускаются из ПВХ, ПНД и полипропилена
Гофрированные	Хорошо выдерживают динамические нагрузки, устойчивы к замерзанию, но могут деформироваться при слишком низких температурах.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

• климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
• технические свойства материалов, используемых при строительстве;
• специфические особенности трубопровода;
• глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
• рельеф местности;
• максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

1. при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
2. при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

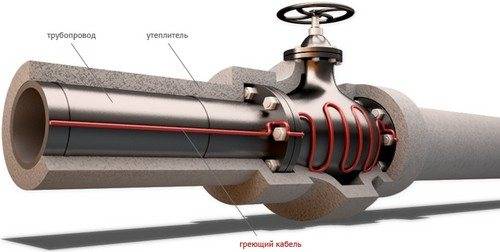

Электрический греющий кабель для канализационных труб

Одним из способов надежной защиты трубопровода от замерзания стало использование греющего кабеля. Это оптимальный выход, когда углубиться ниже уровня промерзания почвы нет возможности. Поместить провод можно внутри трубы и снаружи, специалисты рекомендуют второй вариант. Принцип работы такой системы прост: электрический кабель имеет высокое сопротивление и нагревается при включении в сеть. Свое тепло он передает трубе, на которой закреплен.

Виды греющих кабелей

Саморегулирующиеся. Конструкция провода предусматривает установку полупроводниковой саморегулирующейся матрицы. Сопротивление устройства, а соответственно и температура нагревания, изменяется в зависимости от климатических условий. При потеплении мощность кабеля уменьшается, он потребляет минимум электроэнергии, а при падении температуры интенсивность обогрева увеличивается. Современная технология является экономичной и рентабельной, она не требует монтажа терморегулятора.

Резистивный. Кабель отличается постоянным сопротивлением, поэтому без установки термодатчика может выйти из строя от перегрева. Термореле устанавливается на противоположном конце трубы и срабатывает при достижении максимальной температуры. Кабель продается отрезками определенной длины, их нельзя обрезать, это нарушит работу устройства. Резистивный греющий кабель для канализационных труб имеет доступную стоимость, поэтому часто используется в частных домах.

Зональный. Кабель устроен аналогично резистивному, его особенность – выделение тепла на определенных участках. Это позволяет разрезать кабель и установить на нужном участке магистрали.

Саморегулирующийся кабель

Наружный монтаж кабеля

Перед установкой греющего устройства выполняется осмотр магистрали, и выявляются возможные повреждения. Кабель наматывается на трубу, если ее диаметр больше минимального допустимого изгиба провода. В другой ситуации кабель крепится в виде параллельных линий. Первый способ требует большее количество материала, но он эффективнее греет трубу. По нормативам длина одной линии нагрева не должна превышать 80 метров.

Для монтажа греющего элемента необходимо подготовить клейкую ленту для фиксации и термоизоляционный материал, которым накрывается система для нормальной эксплуатации. Поверхность полимерной трубы полностью покрывается фольгированным скотчем. Металлический слой позволит равномерно распределить температуру по всей площади и избежать точечного перегрева.

Схема монтажа резистивного устройства

Монтаж кабеля выполняются в следующей последовательности:

1. Греющее устройство размещается на трубе параллельными линиями или в виде намотанной спирали. Нельзя допускать перекрещивания кабеля.
2. Плотное прилегание кабеля и фиксацию обеспечивает фольгированный скотч.
3. При использовании резистивного устройства параллельно устанавливаются термодатчики.
4. После монтажа кабеля на трубе закрепляется утеплитель и гидроизоляция, исключающая попадание влаги на греющий элемент. Теплоизоляция должна плотно фиксироваться, чтобы не произошло смещение при подвижке грунта.
