Обзор радиаторов отопления Kermi

Стальные приборы

Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.

Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.

Инновационные технологии

В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.

Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.

Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора. Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными.

В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.

Существующие разновидности

Kermi с боковым подключением

Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.

Сегодня стальные радиаторы kermi представлены пятью типами:

  • 10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
  • 11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
  • 21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
  • 22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
  • 33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.

Перечисленные разновидности имеют общие технические характеристики:

Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.

Трубчатый радиатор с клапаном

Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.

Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои. Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.

Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).

Характеристика модельного ряда оборудования производства Kermi (Германия)

Опросы потребителей показали, что в России относительно популярны оборудования компании Kermi (Германия) и особое внимание эти стальные батареи получили, благодаря:

  1. высокому уровню теплоотдачи и производительности. Так, один стальной блок Kermi выигрывает перед 10 алюминиевыми приборами;
  2. штампованному стальному листу, выступающему в качестве конструкционного материала, толщиной 1,25 мм, нагревательный элемент может выдержать предельное давление в системе и гидравлические удары;
  3. двойное окрашивание продлевает срок службы радиаторов Kermi Россия. Нагревательные элементы функционируют при любом показателе рН теплономителя;
  4. широкий модельный ряд и богатый ассортимент типоразмеров дают возможность потребителю России выбрать себе то, что ему нужно среди всего ассортимента товара батарей Kermi. А ведь панельным радиаторам свойственна цельная структура и в отличие от секционного оборудования, их длину нельзя увеличить или уменьшить на свое усмотрение;
  5. стальные панельные батареи Kermi используются со всеми видами труб – стальными, пластиковыми, медными. В случае с медными трубами – можно не бояться электрохимической коррозии, пластиковые конструкционные элементы никогда не потеряют целостности, при этом дополнительное оборудование, которое идет в комплекте с радиатором, обеспечит герметичное подключение.

Характеристика типоразмеров – панельных стальных батарей Kermi (Германия)

Стальные радиаторы отопления Kermi обладают высоким уровнем теплоотдачи.

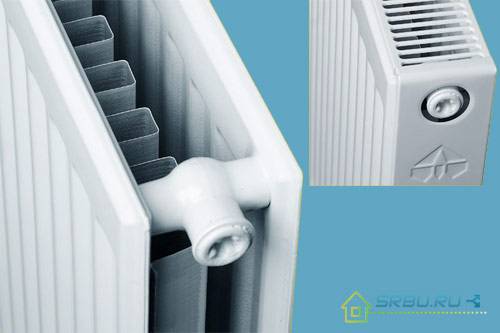

В состав прибора входят две стальные панели, сваренные между собой. В них выдавлены каналы, по которым циркулирует теплоноситель. Для увеличения теплоотдачи с тыльной стороны каждой панели привариваются п-образные ребра. Они могут быть выполнены в несколько рядов, от этого зависит и размер радиатора, и его мощность. Вся конструкция сверху и сбоку закрывается декоративными планками. Они повышают декоративную ценность прибора.

Каждый панельный радиатор производства Kermi Россия имеет определенную маркировку. По ней можно определить и размер прибора, и его мощность, и строение.

Так, сегодня панельные батареи Kermi встречаются следующей маркировки. Батареи с маркировкой типа 10 указывает на наличие всего одной панели. Такой прибор отлично впишется в тесной прохожей малогабаритной квартиры. Далее следует тип 21 – имеет две панели, между которыми находится одно оребрение, тип 22 – две панели и два ряда ребристых конвекторов, тип 33 – соответственно три ряда ребер и три стальные панели.

Относительно размеров. В общем оборудование, производства Kermi (Германия) выпускается в высоту 300-900 мм, шириной – 400-3000 мм, глубина радиатора – 45-158 мм.

Обзор модельного ряда – стальных, панельных батарей от Kermi (Германия)

Приборы отопления Kermi сегодня на российском рынке можно найти в составе следующих линеек:

Радиаторы Kermi несколько дороже чем Purmo.

  1. Kermi FKO Россия – вариант с боковым подключением. Присутствуют все типоразмеры. Отличительной особенностью является не только боковое подключение, но и дополнительные конвекторы. Они повышают теплоотдачу Kermi FKO до 60%. Стальные панельные батареи отопления данного типа могут выпускаться как с гладкой, так и ребристой поверхностью. Уникальным является декоративный слой. Он состоит из сверкающего лакового покрытия (фосфат железа), грунтовка или нижний слой — катодная лакировка по методу катафорезного погружения и порошковое напыление в соответствии с DIN 55900FWA. Дополнительная комплектация радиатора – система крепежей (консоли, распорки, держатели), есть термовентильные конвекторы, доукомплектованные термоголовкой и термовентилем. Присутствуют заглушки и воздухоспускной клапан Маевского;
  2. Kermi FKV Россия – нижнее подключение и наружная резьба. Присутствуют все заявленные типоразмеры. Эти приборы отопления отлично подойдут для встроенной системы отопления, так как имеют нижнее подключение. Они могут выдержать давление до 10 атм. Двухслойная система окраски повышает прочность изделия. Kermi FKV для российского потребителя поставляется в комплексе с термостатическим клапаном, системой крепления, краном Маевского и заглушками;
  3. Kermi FTV Россия – нижнее подключение с обычной насеченной резьбой. Стальные пластины и ребра жесткости могут присутствовать в любом количестве. Эти панельные радиаторы поставляются в комплекте со стандартным набором дополнительного оборудования.

Важно! В отличие от продукции Purmo (Финляндия) панельные стальные батареи отопления Kermi (Германия) стоят несколько дороже

Виды

Перед покупателями радиаторов Kermi стоит сложная задача выбора. Большой размах показателей заставляет заняться изучением технических характеристик подробнее. Конструкции и размерный ряд устройств разные. Конкретные данные связаны еще и с дизайном агрегатов. Например, батареи отопления в продаже бывают от 40 см до 3 метров в длину, высота радиатора – от 30 до 90 см.

Распространены варианты трубчатые, панельные, оребренные. Панельные стальные приборы этой компании бывают с одно, двумя и тремя панелями. Наиболее мощной считается трехслойная конструкция. Еще приборы делятся на типы, которые связаны с числом панелей. Таблица включает с 10 по 33 тип изделий. Например, первый – это 10-й тип, который включает одну такую деталь, 11 тип включает дополнение в виде ребристости, 12 тип – тонкие батареи шириной 6,5 см, 22 тип – две панели и двойную ребристость. К 30 типу и выше относятся батареи с тремя рядами и тройным оребрением.

Батареи с гофрированной поверхностью относятся к категории Profil, а гладкие радиаторы с ровной лицевой панелью называются Plan. В группе гладких приборов есть также различные варианты, отличающиеся характеристиками и маркировкой.

Варианты Plan-V обозначаются FKO – это радиаторы с нижнего варианта подвода, известные покупателям в таких трех видах:

  • левосторонний;
  • правосторонний;
  • центрированный.

Модели Plan-K c маркировкой FKV отличаются боковым подводом. Объединение включает подходящие варианты для замены старых радиаторов из чугуна с расстоянием между осями от 50 до 90 см. При нормальном состоянии труб замена на эти приборы не требует их переваривания.

Еще один необычный вариант – это Verteo Plan.Это изделие вертикального типа нужно в тех случаях, когда установка горизонтального варианта нужной мощности невозможна. FTV радиаторы более новые модели, которые сменили варианты FKV. Модели снабжены нижним вариантом подключения, позволяют монтировать скрытую трубную систему. Коммуникации под эти изделия можно размещать под напольным основанием. Радиаторы отличаются двухслойным лаковым покрытием. Обработка внутри и снаружи защищает изделия от коррозийного разрушения.

Line радиаторы от Kermi имеют отличный внешний дизайн.В линейку включен широкий ассортимент монтажных размеров. Радиаторы этого вида легко монтируются. В этих радиаторах удачно совмещен превосходный дизайн и функциональность приборов. Модели отличаются высокой производительностью. Теплоотдача стальных радиаторов, закрепленных в стене, сравнима с биметаллическими вариантами. Сменить энергозатратные варианты на экономически выгодные батареи легко и просто. Достаточно произвести необходимые расчеты.

Напоследок несколько уточнений

Приборы отопления могут работать в различных условиях, подключаться по разным схемам. Эти факторы оказывают влияние на теплоотдачу обогревателей в режиме эксплуатации. Определяя мощность комнатных радиаторов, учтите несколько рекомендаций:

  1. Если батарея подключается к трубопроводам по разносторонней нижней схеме, эффективность обогрева ухудшается. Добавьте к расчетному показателю мощности приборов 10%.
  2. В комбинированных системах (радиаторная сеть теплые водяные полы) конвекционные приборы играют вспомогательную роль. Основную отопительную нагрузку несут напольные контуры. Но расчетную теплоотдачу радиаторов занижать не следует, при нужде батареи должны полностью заменить теплые полы.
  3. Домовладельцы нередко закрывают обогреватели декоративными экранами, даже зашивают гипсокартоном, оставляя конвекционные щели. В данном случае полностью теряется инфракрасное тепло, выделяемое нагретой поверхностью прибора. Соответственно, мощность батареи придется увеличить минимум на 40%.
  4. Не устанавливайте 1—3 радиаторных секции, даже если по расчету вышло такое количество. Чтобы получить нормальный обогревательный прибор, нужно смонтировать минимум 4 ребра.
  5. Незамерзающие жидкости уступают обычной воде по теплоемкости, разница составляет примерно 15%. При использовании антифризов наращивайте теплообменную площадь батарей на 10% (увеличивайте количество секций радиаторов либо размеры панелей).

При расчете радиаторов отопления учитывайте простое правило: чем ниже температура воды в подающей линии, тем большая площадь теплообменной поверхности нужна для обогрева комнат. Правильно подбирайте котельное оборудование и монтируйте системы, чтобы не приходилось решать проблемы путем наращивания батарейных секций.

Рекомендации по установке радиаторов Керми

Модели батарей Керми специально изготавливаются с соблюдением распространенных типоразмеров, чтобы облегчить их установку или замену. При этом производитель позаботился о том, чтобы максимально облегчить задачу, связанную с подключением, предоставив подробные инструкции:

  • Расчет мощности радиаторов отопления Керми. Необходимая производительность высчитывается по формуле – 100 Вт + 1 м². Можно подобрать радиатор просто определив отапливаемую площадь и воспользовавшись калькулятором, находящимся на сайте.

Особенности монтажа – минимальная высота установки от пола 10 см. Рекомендуется, чтобы изделие не примыкало к стене вплотную, минимальный промежуток 5 см.При монтаже лучше использовать фирменные комплектующие для установки. Настенные крепления идут в комплекте, узел нижнего подключения, запорная и регулирующая арматура приобретается отдельно.

Подключение – последовательное соединение радиаторов в однотрубной системе отопления выполняется через специальный переходник. При двухтрубном подключении, установки дополнительных узлов не требуется.На каждый радиатор рекомендуется установить кран Маевского, позволяющий после заполнения трубопровода водой спустить воздух из системы отопления. Развоздушивать систему необходимо начиная от самой ближней к котлу батареи.

Особенности установки конвекторов – при монтаже конвектора в пол предварительно подготавливается выемка. С помощью болгарки вырезается ниша в полу, на 5 мм превышающая габариты корпуса конвектора. В месте подключения трубопровода вырезаются штробы, достаточной ширины, для обеспечения беспрепятственного доступа к месту соединения.Напольное крепление выполняется с помощью специальных ножек, фиксирующих корпус конвектора. Конструкция напольных кронштейнов (идут в комплекте) позволяет выставить необходимую высоту.

В комплекте прилагается подробная схема подключения радиаторов Керми с нижней подводкой, предоставленная производителем. От точного соблюдения указаний зависит теплоотдача батареи и равномерность прогрева панели.

Не переборщите

Также следует отметить, что 14-15 секций для одного радиатора — это максимум. Ставить радиаторы по 20 и больше секций неэффективно. В таком случае следует разбивать число секций напополам и устанавливать 2 радиатора по 10 секций. Например, 1 радиатор поставить возле окна, а другой возле входа в комнату или на противоположной стене. В общем, на ваше усмотрение.

Со стальными радиаторами та же история. Если комната достаточно велика и радиатор выходит слишком большой — лучше поставьте два поменьше, но той же суммарной мощности.

Если в комнате того же объема 2 окна или более, то хорошим решением будет установка радиатора под каждым из окон. В случае с секционными радиаторами все довольно просто.

14/2=7 секций под каждым окном для комнаты того же объема

Но, так как подобные радиаторы обычно продаются по 10 секций, лучше взять четное число, например 8. Запас в 1 секцию лишним не будет в случае серьезных морозов. Мощность от этого особенно не изменится, однако инерция нагрева радиаторов уменьшится. Это может быть полезно, если в комнату часто проникает холодный воздух. Например, если это офисное помещение, в которое часто заходят клиенты. В таких случаях радиаторы будут нагревать воздух немного быстрее.

Советы

Отзывы о батареях Kermi в большинстве являются положительными. Добротные исходные материалы и качественная сборка дают о себе знать. Радиаторы Kermi оцениваются пользователями как правильные и долговечные. При этом многие потребители, покупая эти изделия, во многом полагаются на рекомендации продавцов консультантов. Российскому потребителю пока мало что известно о современных батареях. Те, кто уже заменил старые аналоги, отмечают хорошую производительность радиаторов при меньшей наполняемости системы. Как отмечают пользователи, наиболее часто консультанты советуют 22 тип радиаторов, возможно, поэтому они имеют высокую популярность.

Мало кто знает, что, кроме панельных батарей, Kermi производит еще и дизайнерские модели различных исполнений. Если хочется приобрести для квартиры что-то необычное, но функциональное – это радиаторы Kermi с красивыми переплетениями труб в различном исполнении. Модели отличаются высокой прочностью, так как трубы соединяются лазером. Эти радиаторы бывают водяного типа, а также электрического. Самые производительные агрегаты могут обогреть помещение объемом до 20 кв. м.

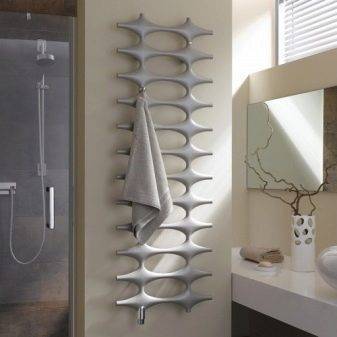

Стоит отметить линейку Kermi Ideos. Форма труб ldeos является утонченной и изысканной, напоминает звезды. Сборка отличается высоким качеством.

Еще один оригинальный представитель марки – это Kermi Fedon. Модель не только оригинальна, но еще и удобна в использовании. Особый комфорт заключается в удобно расположенном температурном регуляторе. Все точки соединений деталей в этой модели спрятаны от глаз.

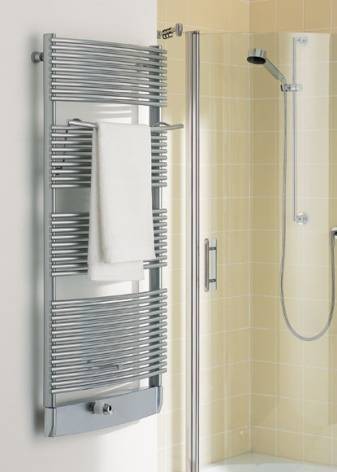

Модели Kermi Credo Swing отличаются оригинальным соединением труб с сечением треугольной формы. Модели этой линейки характеризуются плавностью. В качестве дополняющего устройства покупателям доступен полотенцесушитель.

Модель Kredo Duo схожа с предыдущим собратом, но характеризуется строгостью линий. Линейка этих радиаторов славится улучшенной теплоотдачей.

Credo Half – это функциональные, красивые изделия. Трубы в радиаторе поперечные, отлично гармонируют с блоком экрана. Устойчивости изделию добавляют специальные распорки.

Credo Twist представлены с трубами овальной формы. В результате сама батарея выглядит красивым изгибом. Размер труб является самым маленьким, но это добавляет целостного вида конструкции.

Karotherm – это модель с идеальной симметрией многочисленных квадратов. Маленькие квадратики заключены в единый контур.

Jive – это противоположность предыдущему варианту. Модель кажется эфемерной и легкой, но тем не менее передает достаточно тепла для обогрева комнаты. Схожа по виду с предыдущим вариантом модель Icaro. Эта батарея также асимметричная, легкая, воздушная.

Чем-то схожи с привычными ребристыми радиаторами изделия линейки Dekor. Трубы в моделях крупные с круглым сечением. Отличительная черта – это встроенная система регулирования мощности.

Линейка отличается разновидностями S, D. Последняя разновидность особенно похожа на наши старые радиаторные батареи, однако, имеет более изысканный вид.

Специалисты утверждают, что именно эта линейка изделий идеально подходит при смене чугунных радиаторов на новые современные образцы. При замене не потребуется никаких дополнительных переходников и переключателей. В систему просто устанавливаются новые радиаторы серии Decor D. Если нужно уточнить более подробные характеристики понравившихся изделий, то лучше всего изучить их по паспортным показателям.

О том, как произвести монтаж радиаторов Kermi, смторите в следующем видео.

Пересчет мощности панельных радиаторов в зависимости от температурного режима

Но значения в данной таблице справедливы для системы с параметрами 75/65/20 (температура подачи 70оС, обратки 65оС, в помещении поддерживается 20оС). По этим значениям рассчитывается дельта температур: (75+65)/2-20=50оС.

Если параметры вашей системы другие, необходим перерасчет. Для подобных случаев в «Керми» составили таблицу с корректирующими коэффициентами.

Таблица пересчета в зависимости от температур системы отопления (кликните для увеличения размера)

Пусть предполагается низкотемпературная система с параметрами 60/50/22 (температура подачи 60оС, обратки 50оС, в помещении поддерживается 22оС). Считаем дельту температур: (60+50)/2-22=33оС. Находим в таблице строку с температурой проводимой воды, потом с температурой отводимой воды и доходим до значения температуры в помещении (22оС в нашем случае). В этой клетке стоит коэффициент 1,73 (отмечен зеленым цветом).

На него умножаем рассчитанное количество теплопотерь для нашего помещения: 2150Вт*1,73=3719,5Вт. Теперь ищем подходящие варианты в таблице мощностей для этого случая (отмечены зеленым). Выбор скромнее, но и радиаторы требуются гораздо мощнее.

Вот вся методика определения мощности панельных радиаторов. По ней вы сможете подобрать стальные панельные батареи для любой комнаты и любой системы.

Возможно, вам будет интересно почитать о том, как рассчитать мощность котла и о том, как определить диаметр труб для отопления.

Стальные панельные радиаторы

Все возможные виды стальных радиаторов, в зависимости от способа их производства, можно разделить на четыре группы:

  • секционные;
  • панельные;
  • трубчатые;
  • пластинчатые.

Темой нашего обзора будут панельные радиаторы, как наиболее распространенные, качественные и не очень дорогие приборы отопления.


Вид на панельный радиатор сзади

Панельный радиатор – это плоская прямоугольная панель (этого и следовало ожидать из названия), сваренная из тонкостенной стали и имеющая вертикальные каналы для протекания теплоносителя спереди и специальные ребра П-образной формы сзади. Предназначение дополнительных ребер достаточно очевидно – они увеличивают площадь контакта корпуса с окружающим воздухом и, следовательно, позволяют лучше использовать тепловую мощность для обогрева.

Такой тип организации прохождения теплоносителя более надежен: каждое лишнее соединение – это всегда вероятность протечек.

Определение мощности радиаторов, исходя из объёма помещения

Согласно строительным нормам, один кубический метр помещения требует такой теплоотдачи:

  • в панельных зданиях – 0,041 кВт;
  • в кирпичных – 0,034 кВт.

Для примера возьмём помещение в кирпичном здании. Высота потолка – 2,7 м. Стены длиной 3 и 5 м. Объём помещения – 40,5 м3. Для получения среднего показателя мощности необходимо объём умножить на коэффициент – 0,034 кВт. Результат произведения (40,5х0,034) – 1,377 кВт (1377 Вт).

Но этот результат справедлив лишь для средней климатической полосы и без учёта коррекции, зависящей от количества наружных стен и окон. Иллюстрация демонстрирует зависимость коэффициентов от средней зимней температуры.

Некоторые коэффициенты, на которые нужно умножить среднюю требуемую теплоотдачу, в зависимости от количества наружных стен и окон, а также с учётом расположения оконных проёмов:

  • 1 наружная стена – 1,1;
  • 2 наружные стены и 1 окно – 1,2;
  • 2 наружные стены и 2 окна – 1,3;
  • окна «смотрят» в сторону севера – 1,1.

Если радиаторы предполагается установить в нише, то для батарей Kermi расчет мощности корректируется с учётом коэффициента 0,5. Если теплоконструкция будет закрыта перфорированной панелью, среднее значение следует умножить на 1,15.

К примеру, в нашем условном помещении объёмом 40,5 есть две стены, выходящие на улицу. При этом средняя температура зимой – -30. В этом случае полученную теплоотдачу умножаем на необходимые коэффициенты – 1377х1,2х1,5 = 2478,6 Вт. Округлённый результат – 2480 Вт.

Это число относительно точное, но упомянутыми коэффициентами дело не ограничивается. Специалисты при тепловых расчётах учитывают, из какого материала сделаны стены, характеристики помещений, расположенных вокруг и т. п. Но при условии усреднённых показателей этим числом можно пользоваться. Для определения типа батарей используется таблица мощности радиаторов Керми.

Радиаторы Керми панельного типа

Радиаторы отопления марки Керми панельного типа, предлагаемые производителем, отличаются от аналогов формой и функциональными возможностями. В конструкции батарей отопления используются новейшие энергосберегающие технологии.

Стальной панельный радиатор Kermi предлагается в трех базовых модификациях, в зависимости от конструктивных особенностей:

  1. Гладкие панели.

Профильные радиаторы.

Радиаторы Line.

Современные стальные немецкие радиаторы отопления Керми изготавливаются с использованием технологии Therm-X2.

Гладкие и профильные радиаторы

  • Plan-V – имеет гладкую или рифленую поверхность. В базовую комплектацию входит регулирующий вентиль, устанавливаемый на заводе. В конструкции присутствует термоголовка для контроля температурного режима.Для оптимизации работы батареи Plan-V и экономии тепловой энергии, все необходимые регулировки выполняются в заводских условиях. При необходимости можно приобрести специальный гигиенический радиатор Plan-Hygiene, подходящий для использования в медицинских и дошкольных учреждениях.

Plan-K – компактный радиатор с глубиной всего 66 мм. Имеет боковые планки и декоративную решетку. Металлические радиаторы Керми с боковым подключением Plan-K, подходят для однотрубных и двухтрубных систем отопления. Уменьшен объем теплоносителя в радиаторе, при этом благодаря технологии Therm-X2, сохранены высокие характеристики теплоотдачи.Подготовлена линейка батарей, оптимально подходящая для замены старых узлов отопления. Стальные панельные радиаторы отопления Kermi Plan-K имеют распространенное межосевое расстояние 500 и 900 мм, что позволяет выполнить максимально быстрое переоборудование системы обогрева.

Verteo – вертикальные радиаторы фирмы Kermi с использованием функции Therm-X2. В конструкции предусмотрен узел нижнего подключения. В серии Verteo представлено два типовых размера батарей с монтажной глубиной 66 и 102 мм. В дополнительной комплектации предоставляется полотенцесушитель.

Модификации с высотой 200 мм. Батареи отличает увеличенная теплоотдача, поэтому радиаторы Kermi, несмотря на небольшую высоту, эффективны даже при низкой температуре теплоносителя.

Радиаторы серии Line

Технические характеристики стальных радиаторов отопления Kermi серии Line, практически ничем не отличаются от остальных модификаций. В линейке Line представлены модели с встроенным регулируемым клапаном, имеющие небольшую монтажную глубину, батареи с вертикальным расположением панели.

Устройство стальных радиаторов Kermi предусматривает использование конструкции Therm-X2, при которой сначала нагревается передняя, а только потом задняя панель. Главным отличием Line от аналогов является наличие PLK, линейно-профилированной панели.

Общие технические характеристики радиаторов панельного типа

Все модели без исключения, полностью соответствуют действующим на территории РФ ГОСТ и в странах ЕС сертификации ISO. Батареи отличаются типом подключения к сети теплоснабжения.

Стальные панельные отопительные радиаторы Керми с нижним подключением имеют маркировку FKV или FTV, с боковым FKO. Нормальное рабочее давление теплоносителя 10 атм. Максимальное рабочее давление 13 атм.

Вес радиатора, при наполнении водой составляет 18-25 кг, в зависимости от выбранной модели. Панельные батареи Керми с нижним подключением предназначены для двухтрубных систем. Если необходимо подключиться к однотрубному отоплению, приобретается специальная запорная арматура.

Гарантия на радиаторы Kermi, установленная производителем, 10 лет. По всей стране расположены представительства компании, осуществляющие сервисное обслуживание.

Панельные стальные радиаторы отопления KERMI ThermX2

Сделанные по всем европейским стандартам, они имеют волнистую профильную поверхность, отличаясь невысокой ценой. Подходят они только для закрытой системы отопления. Маленький объем горячей воды вкупе с высокой отдачей тепла делают эти приборы наиболее подходящими для автономного отопления. Причем лучше их использовать в системах, где теплоноситель не является излишне горячим.

Данные радиаторы сделаны по новейшей запатентованной технологии X2, значительно увеличившей эффективность отопительных приборов. Вдвое усилив излучение инфракрасного спектра, эта технология сделала радиаторы весьма комфортными. Ускорилось время нагрева примерно на четверть, а экономия увеличилась на 11%. Смысл принципа X2 состоит в том, что лицевая панель нагревается в первую очередь, и лишь после этого – тыльная. Подробнее об этом смотрите в ниже представленном видео.

Видео: Технические особенности стальных панельных радиаторов Kermi

После соединения панелей в корпус готовое изделие сначала тщательно обезжиривают, затем его фосфатируют. Окончательная отделка происходит методом электростатического окрашивания. Верхний слой краски подвергается обработке при температуре 180 градусов. Благодаря этому он получается прочным. Отливающее блеском покрытие придает батареям нарядный вид.

Сверху и сбоку радиатор имеет экранные решетки.  Они позволяют добиться значительного увеличения эффективности передачи тепла – на 60 %. В комплекте идут 4 накладки предназначены для крепления оборудования.

Существуют 2 линейки панельных радиаторов Kermi, которые отличаются между собой местом подключения к тепловой сети. С боковой стороны подключаются радиаторы линейки Kermi ThermX2 Profil-K (FKO). А такие приборы, как Kermi ThermX2 Profil-V (FKV или FTV), предназначены для подключения снизу.

Подключаемые сбоку Kermi ThermX2 Profil-К

Эти радиаторы оснащены конвекторами, а панели их выполнены из двух стальных листов профилированного типа, соединенных сваркой. С боковых сторон имеются экраны, а сверху – накладная решетка типа «гриль». Маркируются радиаторы с боковым типом подключения буквосочетанием FKO. Для присоединения к системе по бокам у прибора Kermi Profil-K FKO имеется четыре патрубка, имеющих внутреннюю резьбу (диаметром 1/2″). Подключать радиатор к трубам можно с любой стороны.

Технические характеристики радиаторов отопления Kermi ThermX2 FKO:

  • Присоединительная резьба: 4 х G1/2” (внутр.)
  • Высота: 300, 400, 500, 600, 900
  • Межосевое расстояние: общая высота минус 50 мм
  • Длина: от 400мм до 3000мм
  • Глубина: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление – 10 атм. (1,0 МПа)
  • Опрессовочное давление – 13 атм. (1,3 МПа)
  • Макс. температура теплоносителя: 110°C
  • Рабочая температура – 95°

Подключаемые снизу Kermi ThermX2 Profil-V

Все эти радиаторы имеют термоклапан, встроенный в конструкцию. Резьба у него правосторонняя, с шагом М30х1,5. Регулятор температуры в комплект поставки не входит, его нужно покупать отдельно. Резьба у патрубка наружная, диаметр ее – 3/4″. Межосевое расстояние составляет 5 см. Такая конструкция предназначена для двухтрубных систем отопления. Если же надо подключиться к однотрубной системе, то приобретают специальную арматуру.

Технические характеристики  Kermi ThermX2 FKV:

  • Присоединительная резьба: 2 х G3/4” (наруж.),
  • Высота радиаторов: 300, 400, 500, 600, 900
  • Длина радиаторов: от 400мм до 3000мм
  • Расстояние между подводящими трубами: 50мм
  • Глубина радиатора: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление – 10 атм. (1,0 МПа)
  • Опрессовочное давление – 13 атм. (1,3 МПа)
  • Максимальная температура теплоносителя: 110°C
  • Рабочая температура – 95° С

Кроме способов подключения панельные радиаторы различаются и по типам. Всего Керми производит 5 типов стальных панельных радиаторов:

Тип 10 — однорядная, имеет глубину 6,1 см. Облицовка и конвектор отсутствуют. Изготовляется только по предварительному заказу.

Тип 11 — однорядная, облицованная, глубина – 6,1 см. Имеется один конвектор.

Тип 21 – двухрядная, облицованная, с глубиной 6,4 см. Один конвектор.

Тип 22 – двухрядная, облицованная. Два конвектора.

Тип 33 – трехрядная, облицованная. Три конвектора.

Наиболее популярным и часто используемым является 22 тип.
