Монтаж и эксплуатация
Установка панельных радиаторов происходит в короткий срок. Они продаются в сборе, остается только навесить прибор на стену и присоединить к трубам. Размещение приборов осуществляется по нормам СНиП. Согласно документу расстояние от пола до нижней части панели должно быть 7-20 см, в зависимости от типа изделия. Батареи обычно устанавливают под окнами. По инструкции до края подоконника расстояние от 7 см.
Нормы установки радиаторов отопления
Последовательность монтажа:
- Выполнить разметку для фиксации крепежных деталей.
- Кронштейны закрепить дюбелями или заделать в цементный раствор.
- Снять пленку в местах присоединения прибора к трубам.
- Повесить радиатор на полку крепления.
- Соединить прибор с трубами отопления.
- В верхнем патрубке установить воздухоотводчик. Неиспользуемые выходы закрыть заглушками.
- В радиаторах Универсал устанавливают терморегулятор.
- Заполнить систему теплоносителем через обратную магистраль, чтобы избежать образования воздушных пробок.
Особенности эксплуатации
Промывку радиаторов отопления рекомендуется проводить 3-4 раза в год
Панельные радиаторы имеют маленькое сечение вертикальных каналов. Это сказывается на чувствительности к загрязнению теплоносителя. Жидкость с большим количеством взвесей и примесей быстро забьет коллекторы. В индивидуальных системах легко контролировать качество используемого теплоносителя, в многоквартирных домах придется устанавливать фильтры для улавливания грязи.
Производитель не рекомендует сливать воду из приборов больше чем на 15 дней в году. Продолжительное нахождение без жидкости вызывает быструю коррозию металла. Радиаторы необходимо мыть не менее 3-4 раз в год. Запрещается использовать абразивные материалы.
Радиаторы Prado популярны среди потребителей благодаря надежности, долгому сроку службы и высокой теплоотдаче.
Правила эксплуатации стальных радиаторов Prado
Если в качестве рабочей среды используется вода, она должна соответствовать определенным параметрам:
- содержание кислорода не больше 0,02 мг/кг, железа до 0,5 мг/л, прочих примесей максимум 7 мг/л;
- общая жесткость не может превышать 7 мг-экв/л.
На стальные радиаторы Прадо, как и на большую часть приборов (за исключением чугунных), негативным образом влияют простои без рабочей среды. Кроме отсутствия теплоносителя отрицательно сказываются часто производимые кратковременные сливы, например, чтобы отремонтировать систему. По мнению специалистов, продолжительность нахождения агрегатов без воды не должна превышать 15 дней в течение года.
Стальные приборы можно совмещать с разными типами трубной продукции, только с латунными трубами их разрешается соединять посредством переходников и фитингов из бронзы или латуни.
Выпускаемые модельные ряды
Стальные батареи отопления Прадо представлены на рынке несколькими модельными рядами. Их всего четыре, поэтому никаких мук выбора не будет – всё предельно легко и просто
Для эксплуатации в детских комнатах и зданиях медицинского назначения рекомендуется обратить внимание на гигиенические образцы
Classic с боковой подводкой
Радиатор Prado Classic станет надёжным и недорогим решением для обогрева вашего дома, гарантия на оборудование составляет 10 лет.
Серия Classic характеризуется боковой подводкой теплоносителя и оснащается защитными боковыми элементами и верхней решёткой. Данные радиаторы могут эксплуатироваться при температуре до +120 градусов и давлении до 9 атмосфер. Сфера применения – обогрев зданий любого назначения (от жилых до промышленных). Серия включает в себя следующие типы – 33, 30, 22, 21, 20, 11 и 10, высота – 300 и 500 мм, длина – от 400 до 3000 мм.
Тепловая мощность составляет от 210 до 4874 Вт для моделей высотой 300 мм и от 324 до 7656 Вт для образцов высотой 500 мм. Способы подключения – боковое, нижнее боковое или диагональное, в том числе с применением термостатических клапанов.
Universal с нижней подводкой
Данный модельный ряд от компании Прадо включает в себя радиаторы 10, 11, 20, 21, 22, 30 и 33 типов. Высота корпусов составляет 300 или 500 мм, длина – от 400 до 3000 мм. Максимальная эксплуатационная температура для модельного ряда составляет +120 градусов при давлении в контуре не выше 9 атмосфер. Отличие от предыдущей линейки – нижняя подводка, удобная в тех случаях, когда трубы отопительной системы утоплены в полы. По остальным характеристикам оба модельных ряда схожи вплоть до мелочей.
Особенности монтажа и эксплуатации
Боковые патрубки для подсоединения труб имеют внутреннюю резьбу диаметром ?”, расположены они по два с обоих боков. Тип подключения любой. Но при длине более 1400 мм одностороннее боковое или нижнее седельное подключение становится неэффективным. При повышенной длине рекомендуется диагональная подводка (подача с одной стороны сверху, отвод — с противоположной, снизу). Как подключить радиаторы читайте тут.
При установке радиатора с нижним подключением нельзя перепутать подачу с обраткой — греть не будет
В вариантах с нижним подсоединением (донным) теплоносителя нужно учесть, что подача — это второй от бокового края вход, «обратка» всегда находится с краю. Менять местами нельзя: ко входу подачи приварена трубка, которая транспортирует горячий теплоноситель до верхнего коллектора, а уже оттуда он растекается по всем вертикальным каналам.
Для монтажа панельных радиаторов «Прадо» производитель рекомендует использовать идущие в комплекте кронштейны: они разработаны специально для этих отопительных приборов. Их вставляют в специальные пазы на задней стенке панели. Кронштейнов может быть 2 или 3 в зависимости от длины батареи. Есть возможность установки на ножки, а не на стену. Но фирменные ножки заказываются отдельно.
Последовательность установки следующая:
- на ровной подготовленной стене размечаются места установки кронштейнов;
- кронштейны распаковываются;
- укрепляются дюбелями или строительным раствором на стене;
- на радиатор устанавливается кран «Маевского» (обязателен) или автоматический воздухоотводчик, если есть, термостат или заглушки, при необходимости, переходники;
- в местах навешивания на кронштейны разрывается упаковка радиаторов, они устанавливаются на место;
- подсоединяются трубопроводы подачи и отвода теплоносителя;
- полностью полиэтиленовая упаковка снимается после окончания отделочных работ. Рекомендованные расстояния при монтаже панельных радиаторов разной глубины
Если установлены радиаторы с нижним подключением, чтобы при заполнении системы не образовывались воздушные пробки, нужно заполнять ее через «обратку», открыв при этом термостаты.
При использовании в качестве теплоносителя воды, она должна отвечать следующим параметрам:
- кислорода не более 0,02 мг/кг;
- железа до 0,5 мг/л;
- других примесей не более 7 мг/л;
- общая жесткость до 7 мг-экв/л.
Как и на большинство радиаторов (кроме чугунных), на стальные негативно влияют «сухие» простои без теплоносителя. Особенно плохо сказываются частые кратковременные сливы, например, при ремонте системы. Общая продолжительность нахождения отопительных приборов без воды не должна превышать 15 суток в год.
Стальные радиаторы совместимы с любыми типами труб, только с медными они должны соединяться через латунные или бронзовые фитинги и переходники.
Хороши эти отопительные приборы малой глубиной
Комплектация и монтаж стальных панельных радиаторов
- Панельные радиаторы стандартно предназначены для навесного монтажа и имеют крепежные пластины на тыльной стороне. Возможен напольный монтаж для этого надо купить специальный напольный крепеж.

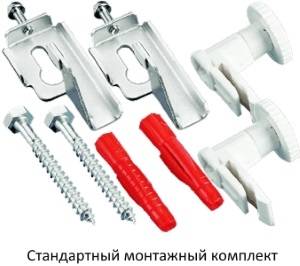

- Некоторые производители снабжают свои радиаторы базовым монтажным комплектом, который включает в себя: комплект настенных кронштейнов, заглушку и ручной воздухоотводчик (кран Маевского).
- Панельные радиаторы вентильного типа (с термостатической клапанной вставкой) поставляются без термоголовки, которую надо покупать отдельно.
- Для радиаторов, которые поставляются без монтажного комплекта необходимо приобрести соответствующий монтажный комплект.
Характеристики радиаторов Prado
Модельный ряд
На сегодняшний день под маркой Prado выпускаются стальные панельные радиаторы шести типов:
Модельный ряд радиаторов
- 10 тип — однопанельный радиатор отопления, без приваривания ребер. Данная модель является наиболее простой, и потому отличается самой низкой стоимостью.
- 11 тип – однопанельный радиатор, оснащенный одним рядом ребер для повышения теплоотдачи. Радиаторы Prado 11 типа оснащаются боковыми стенками и решеткой для выпуска воздуха.
- 20 тип – двухпанельный стальной радиатор без дополнительных ребер. Как и предыдущая модель, радиатор 20 типа комплектуется воздуховыпускными решетками и боковыми стенками.
- 21 и 22 типы – двухпанельные радиаторы с одним и двумя рядами дополнительных ребер соответственно. Комплектация данных радиаторов аналогична комплектации радиаторов 20 типа.
- 33 тип – наиболее мощные и современные радиаторы. Данная модель включает в себя три ряда стальных радиаторных панелей с тремя рядами приваренных ребер.
Что касается схем подключения радиаторов к теплосети, то каждый тип радиатора может быть выполнен в двух вариантах:
Prado Classic для боковой подводки снабжен четырьмя присоединительными патрубками.
Prado Universal для нижней подводки. Данный вариант радиатора оснащается встроенным терморегулирующим клапаном для двухтрубной системы отопления.
Радиаторы всех шести типов комплектуются кронштейнами и креплениями для монтажа на стену. На сайте производителя представлена инструкция, следуя которой вы сможете выполнить установку и подключение радиатора своими руками.
Технические характеристики
Согласно официальной информации от производителя, батареи Prado могут использоваться в системах отопления однотрубного и двухтрубного типа в жилых и общественных зданиях, а также в системах отопления частных домов. Радиаторы данного типа не слишком требовательны к качеству теплоносителя, однако при длительной эксплуатации их с нарушением правил возможно развитие коррозии внутри радиаторов.
Разнообразие моделей
Оптимальные параметры теплоносителя для использования в радиаторах Prado следующие:
- Температура – не выше 1200С;
- Максимальное рабочее давление – не более 0,9 МПа;
- Давление разрушения радиатора – не менее 2,25 МПа.
Отопительные устройства Prado выпускаются высотой 30 и 50 см, длина радиатора может быть от 40 см до 2 м (в некоторых случаях – до 3 м). Глубина радиатора зависит от его типа (т.е. количества панелей) и может находиться в пределах о 80 до 200 мм.
https://www.youtube.com/watch?v=nnQz2VA7C_M
Емкость и вес
| H=300 | ||
| 20Z | 30Z | |
| 400 | 5,16/1,5 | 8,05/2,25 |
| 500 | 6,28/1,88 | 9,7/2,82 |
| 600 | 7,40/2,26 | 11,35/3,39 |
| 700 | 8,52/2,64 | 13,04/3,96 |
| 800 | 9,64/3,02 | 14,69/4,53 |
| 900 | 10,76/3,4 | 16,34/5,1 |
| 1000 | 11,88/3,78 | 17,99/5,67 |
| 1100 | 13,00/4,16 | 19,64/6,24 |
| 1200 | 14,25/4,54 | 21,63/6,81 |
| 1300 | 15,37/4,92 | 23,28/7,38 |
| 1400 | 16,49/5,3 | 24,93/7,95 |
| 1500 | 17,61/5,68 | 26,59/5,52 |
| 1600 | 18,80/6,06 | 28,51/9,09 |
| 1700 | 19,92/644 | 30,16/9,66 |
| 1800 | 21,12/6,82 | 31,81/10,23 |
| 1900 | 22,24/7,2 | 33,46/10,8 |
| 2000 | 23,36/7,58 | 35,14/11,37 |
| 2200 | 25,23/8,34 | 37,57/12,51 |
| 2400 | 27,44/9,1 | 40,82/13,65 |
| 2600 | 29,64/9,86 | 44,04/14,79 |
| 2800 | 31,85/10,62 | 47,27/15,93 |
| 3000 | 34,06/11,38 | 50,52/17,07 |
| H=500 | ||
| 20Z | 30Z | |
| 400 | 8,18/2,25 | 12,62/3,37 |
| 500 | 10,06/2,82 | 15,41/4,21 |
| 600 | 11,94/3,38 | 18,20/5,05 |
| 700 | 13,82/3,94 | 21,00/5,89 |
| 800 | 15,70/4,5 | 23,76/6,74 |
| 900 | 17,58/5,07 | 26,55/7,58 |
| 1000 | 19,46/5,63 | 29,34/8,42 |
| 1100 | 21,34/6,19 | 32,13/9,26 |
| 1200 | 23,35/6,76 | 35,20/10,11 |
| 1300 | 25,23/7,32 | 37,99/10,95 |
| 1400 | 27,11/7,88 | 40,78/11,80 |
| 1500 | 28,99/8,44 | 43,58/12,64 |
| 1600 | 30,94/9,01 | 46,61/13,48 |
| 1700 | 32,82/9,58 | 49,37/14,32 |
| 1800 | 34,78/10,14 | 52,16/15,17 |
| 1900 | 36,66/10,7 | 54,95/16,01 |
| 2000 | 38,54/11,27 | 57,74/16,85 |
| 2200 | 41,93/12,39 | 62,42/18,54 |
| 2400 | 45,66/13,52 | 67,92/20,22 |
| 2600 | 49,38/14,64 | 73,39/21,91 |
| 2800 | 53,11/15,77 | 78,90/23,60 |
| 3000 | 56,84/16,9 | 84,40/25,28 |
Все про радиаторы Prado: технические характеристики наиболее распространенных видов
Для более эстетичного вида батареи можно оснастить боковыми стенками и специальной решеткой, чтобы выпускать воздух. На этот момент было придумано всего шесть типов батарей:
- Тип №10 — это радиатор с одной панелью и без дополнительных ребер. Из плюсов можно назвать низкую стоимость.
- Тип №11 имеет тоже одну панель, но при этом в него приварен один ряд дополнительных ребер для повышения эффективности. Кроме того, для лучшей эстетичности в комплекте идут боковые стенки, а также решетка, чтобы выпускать воздух.
- Тип №20 — такой прибор Prado (радиатор) имеет две панели, но без ребер. Также оснащён решеткой и боковыми частями.
- Тип №21, №22 – это батареи с двумя панелями и таким же количеством приваренных ребер. В комплекте все аналогично 20-му типу.
- Тип №33 наиболее мощный из радиаторов. Он состоит из трех панелей и стольких же приваренных ребер.
Критерии сравнения стальных радиаторов
Главный критерий всех времен и народов – соотношение «эффективность/цена». В данном случае – отношение мощности к стоимости.
Виды стальных панельных радиаторов
Для радиаторов существенен и еще один критерий: отношение мощности к массе.
Для определения, какие стальные радиаторы отопления лучше, важна, особенно в российских условиях, надёжность. Представим этот показатель через два критерия:
- давление, которое выдерживает радиатор
- максимальная температура теплоносителя
Со стальным радиатором хорошо, без стального радиатора – плохо! «Теория суха, но древо жизни вечно зеленеет», — как говаривал старина Гёте. Поэтому при определении рейтинга обогревателей мы будем учитывать также отзывы о продукции того или иного производителя стальных радиаторов и информацию о примененных им технических новинках.
При подсчёте рейтинга будем сравнивать панельные радиаторы типа «22» (с двумя обогревательными панелями и с двумя конвекторами) наиболее ходовых габаритов – 500х500 мм.
Также вас может заинтересовать статья — Как согревает сталь – роман о стальных радиаторах.
Среди россиян всю большую популярность приобретают радиаторы из стали марки Керми, по техническим характеристикам − лучшие в своем классе. Подробнее о них — здесь.
Как выбрать мощность панельного радиатора и его тип
Мощность любого радиатора зависит от тепловых потерь помещения. В общем случае приятно считать, что на обогрев 1м2 площади требуется 100 Вт тепла. Примерно так и можно посчитать. Если радиатор нужен для комнаты в 16 м2, то на ее обогрев потребуется 1600 Вт.
Далее нужно по таблицам найти возможные варианты: ищите близкую к требуемой мощность. Например, для нашего варианта подходит:
- тип 11-300-2200 — мощность 1682 Вт;
- тип 20-300-1900 — 1608 Вт;
- тип 21-300-1400 — 1616 Вт;
- тип 22-300-1200 — 1674 Вт;
- тип 33-300-900 — 1762 Вт;
- тип 10-500-2000 — 1613 Вт;
- тип 11-500-1400 — 1704 Вт;
- тип 20-500-1300 — 1699 Вт;
- тип 21-500-1100 — 1760 Вт;
- тип 22-500-800 — 1734 Вт;
- тип 33-500-600 — 1823 Вт.
Что означают эти цифры:
- первая — тип — количество панелей и пластин оребрения;
- вторая — высота радиатора;
третья — его длина.
Радиатор должен занимать не менее 70-75% ширины оконного проема
Из всего списка теперь нужно выбрать наиболее подходящий размер для ваших условий. При этом нужно помнить, что для нормальной циркуляции воздуха необходимо соблюдать определенные расстояния до пола и подоконника. Вот по ним и желательно подбирать. Еще желательно учесть, что батарея должна перекрывать 70-75% ширины окна. Тогда окно не будет «потеть» и на стене не будет образовываться конденсат.
Но норма 100 Вт на квадратный метр — это усредненная норма для домов со средними теплопотерями, в средней климатической полосе. Вообще на количество необходимого тепла влияет климат, площадь и тип остекления окон, материал и толщина стен, кровли, пола, степень утопленники дверей и т.д. Чтобы учесть все эти факторы, используются поправочные коэффициенты. Более подробно о расчете потерь тепла и выборе панельных радиаторов читайте тут.
Основные достоинства радиаторов
Радиаторы Прадо выдерживают до 13,5 атмосфер
Стальные теплообменники Прадо предназначены для водных систем отопления. Их устанавливают в частных домах, административных и общественных зданиях. Изделия подходят для однотрубных и двухтрубных систем. Они состоят из двух штампованных заготовок толщиной 1, 2 мм, соединенных точечной сваркой. Внутри прибора формируются каналы для теплоносителя. По периметру части радиатора сварены сплошным швом. Сверху установлена решетка, беспрепятственно пропускающая теплый воздух. Готовые изделия заключаются в пленку, защищающую их во время транспортировки и монтажа.
Небольшой вес радиатора позволяет устанавливать его на стене из гипсокартона
Радиаторы Prado имеют преимущества над алюминиевыми и чугунными моделями приборов отопления.
- Приборы изготавливают из устойчивых к коррозии материалов.
- Использование стального оребрения для увеличения теплоотдачи.
- Долговечность и надежность окраски, выполненной методом электропогружного анафореза.
- Радиатор отопления Prado выдерживает давление до 13, 5 атмосферы, номинальный показатель 9 атмосфер.
- Привлекательный и эргономичный дизайн. По индивидуальному заказу можно подобрать цвет, подходящий к гамме интерьера.
- Небольшой вес приборов позволяет закрепить их на стене из гипсокартона.
Отопительные приборы продаются в полной готовности к эксплуатации. Они оснащены заглушками, термостатическими клапанами, кранами Маевского. В комплектацию включены кронштейны крепления.
Характеристики и свойства радиаторов Прадо
Максимальная температура теплоносителя, которую может выдержать радиатор отопления «Prado» — плюс 120С.
Выдерживаемое давление:
| Толщина стенки | Рабочее давление максимальное | Испытательное давление | Давление разрушения |
| 1,2 мм | 9 атмосфер | 13, 5 атм. | 22, 5 атм. |
| 1,4 мм | 10 атм. | 15 атм. | 25 атм. |
При этом производитель предлагает два размера высоты приборов: 300 и 500 мм. А вот длина радиатора может варьироваться в пределах 400-2000 мм при шаге изменения 100 мм. При длине свыше 2000 мм до 3000 мм шаг увеличивается до 200 мм.
Производитель рекомендует подбирать размеры батареи в соотношении 75% от ширины оконного проема. В основном это касается длины прибора. Если вами выбраны радиаторы отопления одного типоразмера, то их необходимо устанавливать на одной высоте по всему дому. Иногда это сделать бывает сложно, если разговор идет о частном доме, где по архитектурным задумкам используются панорамные и традиционные оконные проемы. В данном случае придется под каждый тип окна подбирать свой панельный радиатор. Сделать это не так сложно, как может показаться на первый взгляд, но со специалистом посоветоваться все же придется.
И еще один немаловажный момент, который необходимо учитывать в процессе проектирования отопительной системы дома. Стальные панельные радиаторы Рrado, установленные в горизонтальной ветви, не должны по мощности превышать диапазон 5-8 кВт. Сам диапазон зависит от перепада давления теплоносителя в контуре, который показывает термостат. Если дом большой, и количество приборов по суммарному показателю будет превышать допустимые нормы, то рекомендуется контур разбить на два или три отдельных участка. Все зависит от показателя суммарной теплоотдачи.
Устройство батареи
И еще несколько технических характеристик радиаторов «Прадо»:
- Теплопроводность отопительного прибора – 314 вт. Это средняя величина, точный показатель зависит от размеров и типа радиатора.
- Установочный размер глубины стандартный для всех типов – 48 мм.
- Вес одной секции – 4,64 кг (небольшой), поэтому эти радиаторы можно без опасения вешать даже на гипсокартонные конструкции.
- Минимальный объем теплоносителя в панели – 1,13 л. Этот показатель можно использовать для однопанельного прибора. С увеличением количества панелей увеличивается и объем всего радиатора.
- Для того чтобы батарея работала весь свой гарантированный срок, необходимо, чтобы в воде присутствовало всего лишь 0,02 мл воздуха.
- Гарантированный срок эксплуатации – 5 лет.
В процессе производства радиатор подвергается защитным антикоррозионным напылениям. Для этого внешнюю и внутреннюю сторону панели покрывают двойным слоем специальной краски, которая выдерживает негативное воздействие горячего теплоносителя.
Ассортимент
Выпускается три линейки отопительных приборов:
- Prado Classic (Прадо Классик) — радиаторы с боковыми стенками и верхними решетками для выпуска нагретого воздуха. Подключение — боковое, диаметр резьбы G ½.
- Prado Universal (Прадо Универсал) имеют два варианта подключения. В каждой батарее есть четыре боковых входа, и нижнее подключение. Все патрубки диаметром ½”. Нижнее подключение может быть в правом и левом исполнении. Также радиаторы этой линейки поставляются укомплектованными встроенным термостатом.
- Prado Classic Z и Prado Universal Z — варианты без кожухов и дополнительных ребер, боковых и верхних крышек. Их называют еще санитарными, так как они удовлетворяют санитарным нормам для медицинских учреждений (нет ребер и крышек, потому их легко мыть).
В стандартном исполнении все радиаторы изготавливаются из стали толщиной 1,2 мм, в модификациях из 1,4 мм в названия добавляется буква «T». Например, Prado Classic Т, Prado Universal Z Т.
Это модель • Prado Universal с терморегулирующим вентилем
Прадо Классик использоваться могут в системах с любым типом разводки, «Прадо Универсал» предназначены для использования в двухтрубных системах. Они оснащены термостатом с большим гидравлическим сопротивлением. Для установки в однотрубные системы необходим специальный терморегулятор с малым гидравлическим сопротивлением. Если вы планируете установить прибор подобного типа в однотрубную систему, приобретайте вариант «Классик» и ставьте термостат с большим проходным сечением.
Радиаторы отопления «Prado»
Стальные радиаторы отопления – это уникальный продукт, сочетающий европейский дизайн и качественную окраску. Стальные панельные радиаторы PRADO не скопированы с западных образцов, а разработаны крупнейшим российским специалистом в области систем отопления В. И. Сасиным.
Стальные панельные радиаторы PRADO обладают целым рядом неоспоримых преимуществ перед традиционными чугунными, иногда называемыми «батареи отопления». Наша продукция поставляется окрашенной в комплекте с заглушками, кранами Маевского, термостатическими клапанами и кронштейнами крепления. Радиаторы PRADO окрашиваются методом электропогружного анафореза с окончательным нанесением порошкового покрытия, после чего упаковываются в пленку, исключающую появление сколов и царапин при перевозке и установке. Радиаторы устанавливаются и функционируют непосредственно в пленке, удаляемой лишь по завершении всех отделочных работ. Низкая масса радиаторов PRADO по сравнению с чугунными при равном тепловом потоке, позволяет резко сократить затраты на их перевозку, а также допускает монтаж на гипсокартон.
Широкая номенклатура типоразмеров наших радиаторов удовлетворит самого взыскательного заказчика. В настоящий момент производятся стальные радиаторы 6 типов высотой в 300 и 500 мм и длиной от 400 до 3000 мм с шагом по длине в 100 мм, что позволяет при проектировании системы отопления подобрать отопительный прибор, который с крайне высокой точностью отвечает запросам потребителя как по мощности, так и по площади теплоотдачи. Продукция «НИТИ «ПРОГРЕСС» может устанавливаться в двухтрубных и однотрубных, гравитационных и насосных системах отопления с боковым или нижним подводом теплоносителя.
Радиаторы PRADO c нижним подводом теплоносителя оснащаются термостатическими клапанами фирмы Danfoss. Использования радиаторов Prado c термостатическими клапанами позволяет автоматически регулировать температуру для создания комфортной атмосферы в помещении. Низкая тепловая инерционность радиаторов Prado значительно экономить энергию при регулировке температуры.
Внешний вид:
Тип 10 – с одним рядом панели по глубине без оребрения.«НИТИ «ПРОГРЕСС» выпускает радиаторы шести типов
Тип 11 – с одним рядом панели по глубине, с одним рядом оребрения, приваренным к тыльной стороне панели, с воздуховыпускной решеткой и боковыми стенками. Тип 20 – с двумя рядами панелей по глубине без оребрения, с воздуховыпускной решеткой и боковыми стенками.
Тип 21 – с двумя рядами панелей по глубине, с однорядным оребрением, расположенным между панелями и приваренным к тыльной панели.
Тип 22 – с двумя рядами панелей по глубине с оребрением, расположенным между панелями и приваренным к каждой панели.
Тип 33 – с тремя рядами панелей по глубине, с оребрением расположенным между панелями и приваренным к каждой панели. Радиаторы типов 11, 20, 21, 22, 33 оснащены боковыми декоративными планками и верхней воздуховыпускной решеткой. Теплопередающая поверхность радиаторов типов 11, 21, 22, 33 развита за счет оребрения из стального гофрированного листа, приваренного контактной сваркой непосредственно к вертикальным каналам для прохода теплоносителя.
Радиаторы рассчитаны на рабочее давление в системе – 9 атм., максимальная температура теплоносителя – 120°С.
Трансмиссия
Тойота Прадо — полноприводные машины с автоматической (АКПП) или механической (МКПП) коробками передач.
J90
FULL-TIME — дифференциал межосевой находится в 2-ступенчатой раздаточной коробке. Есть ручная (Diff-Lock) или автоматическая блокировка заднего моста. Трансмиссия имеет 4 положения (LL-N-HL-H).
PART-TIME — нет межосевого дифференциала. Передний мост можно отключить. Есть ручное включение муфты на передних колесах. Задний мост имеет принудительную блокировку дифференциала. Трансмиссия в 4-х положениях — 2H-4H-N-4L.
J120
Лэнд Крузеры серии укомплектованы 5-ступенчатой механикой или 4–5-ступенчатой АКПП. Крутящий момент постоянный полный. Приводом, который подключается, производитель снарядил дизельный мотор с МКПП. Функция центрального дифференциального механизма заключалась в разделении мощности по осям. На заднюю приходилось 60%, переднюю — 40%. Чтобы повысить проходимость по сложному рельефу местности, центральный дифференциал можно блокировать.
J150
Первые модели имеют 4–5 ступенчатую автоматическую трансмиссию, 5-ступенчатую механику. Рестайлинговые варианты производитель оснастил 6-ступенчатой АКПП или МКПП.
Характеристики коробки Тойота Ленд Крузер Прадо: постоянный привод 4-х колес с несимметричным дифференциальным механизмом, понижающая передача, 3 типа работы (H4F, H4L, L4L); крутящий межосевой момент имеет соотношение 40*60, который варьируется при движении.
Ассортимент
В настоящее время производитель выпускает 3 модельные линейки радиаторов под маркой Prado.
Первая серия — Prado Classic — представляет собой оборудование со стенками по бокам и специальными решетками, которые монтируются сверху радиатора для выпуска разогретого воздуха. Подключение батареи производится сбоку.
Вторая серия — Prado Universal – отличается двумя вариантами подключения к отопительной системе. Во всех устройствах линейки, оснащаемых интегрированным термостатом, имеются по 4 входа сбоку и подключение снизу. Варианты отличаются по стороне, на которой производится подключение – оно может быть левым или правым.
Санитарные версии вышеназванных серий — Prado Classic Z и Prado Universal Z – составляют третью модельную линейку. Как правило, их эксплуатируют в лечебно-профилактических учреждениях. Поэтому особенностью моделей с индексом «Z» стало отсутствие в их конструкции дополнительного оребрения, а также крышек сверху и по бокам.
Радиатор серии Prado Classic Z
Стоит отметить, что радиаторы Classic можно устанавливать в системах с любым видом разводки. В то же время, приборами серии Universal оборудуются двухтрубные контуры.
Особенности батарей Prado
Производство
Чтобы получить представление о рассматриваемой продукции, в первую очередь следует ознакомиться с особенностями производства, которые перечислены ниже:
- Как уже было сказано выше, батареи Прадо изготавливают в фабричных условиях на мощностях . Основным сырьем для приборов отопления служит высокоуглеродистая сталь не менее 1,2 — 1,4 мм толщиной. Изготовление радиаторов начинается с нарезки стальных листов согласно типоразмерам будущих радиаторов.
- Затем заготовки подвергаются обработке давлением в штамповочной машине, в результате чего приобретают необходимый профиль.
- Две штампованные заготовки свариваются с использованием современных технологий, в результате чего образуется панель. Радиаторы отопления Прадо, в зависимости от модели, могут содержать одну, две или даже три такие панели, между которыми привариваются ребра из более тонкой стали, что повышает теплоотдачу устройства.
Готовые изделия вначале окрашиваются электропогружным способом, после чего на них наносится устойчивая порошковая краска. Благодаря этому, изделия не только привлекательно смотрятся, но и надежно защищены от коррозии.
Решетка радиатора для конвекции воздуха
Достоинства
Популярность радиаторов Прадо связана со следующими их достоинствами:
- Невысокая масса конструкции, благодаря чему несложно выполнить монтаж своими руками. Причем, кронштейны для крепления очень удобные, единственное, перед тем как установить батарею, следует ознакомиться со схемой крепления.
- Эффективная теплоотдача и высокая скорость нагрева.
- Панельные батареи привлекательно выглядят, а благодаря использованию качественной краски, они длительное время сохраняют белый цвет.
- Модели с несколькими панелями обеспечивают конвекцию воздуха, чем увеличивают эффективность обогрева.
- Цена достаточно демократичная.
- Долговечность при соблюдении правил эксплуатации.
Радиатор Прадо в интерьере помещения
Недостатки
Минусы радиаторов Прадо связаны с особенностями конструкции, поэтому они свойственны всем панельным радиаторам.
В частности, можно выделить следующие моменты:
- Приборы не предназначены для использования в централизованных системах отопления, так как не выдерживают высокое давление и гидроудары, к тому же нуждаются в чистом теплоносителе.
- Температура теплоносителя не должна превышать 120 градусов по Цельсию.
- Инструкция по эксплуатации приборов не рекомендует сливать воду с системы, так как это может вызвать коррозию внутри панелей.
- Невозможность точной регулировки температуры нагрева даже в моделях, оснащенных терморегулятором.
- На некоторых моделях были отмечены проблемы с лаком.
Конечно, многие модели современных батарей отопления лишены вышеперечисленных недостатков, однако, если сравнивать соотношение цена/качество, то радиаторы Prado явно выигрывают. Единственное, перед покупкой необходимо убедиться, что характеристики системы отопления совпадают с характеристиками радиаторов.
Схема конструкций модельного ряда радиаторов Prado
Что собой представляют радиаторы Прадо
Радиаторы Прадо – это батареи нового поколения. Они имеют отличный внешний вид и гармонично вписываются в любой интерьер. Могут использовать при закрытой системе в индивидуальном и централизованном отоплении. Они выдерживают любой температурный режим.
Чтобы лучше понять, что такое батарея Прадо, нужно разобраться в ее устройстве. Это сделать несложно, особенно если перед глазами лежит список с особенностями изготовления этого радиатора.
Как изготавливают панельные конвекторы Prado:
- Вырезаются стальные листы. Они могут иметь толщину 1,2 и 1,4 мм. На этих листах делается одна продольная и несколько вертикальных линий. При этом на 10 см корпуса Прадо, приходится три вертикальные полоски.
- Два стальных листа свариваются с обратной стороны по вертикальным линиям. Чтобы швы были незаметны, и конструкция выглядела эстетично, ее проваривают с тыльной стороны.
- Также листы свариваются по периметру. К тыльным краям изделия привариваются ребра, толщина которых 0,5 мм.
В зависимости от толщины радиатора Прадо, и количества ребер установленных в него, будет зависеть его теплопроводность.
