Расчеты
Рассчитать водяной пол можно своими силами либо при помощи специальных программ. Чаще всего это онлайн-калькуляторы, которые предлагают на своих сайтах монтажные компании. Более серьезные программы необходимо скачивать и устанавливать на компьютер. Из наиболее доступных следует отметить RAUCAD/RAUWIN 7.0 (от компании производителя профилей и полимерных труб REHAU). А осуществляя комплексное проектирование на универсальном ПО Loop CAD2011, у вас на выходе будут как цифровые значения, так и схема укладки водяного теплого пола.
В большинстве случаев для полного расчёта необходима следующая информация:
- площадь отапливаемого помещения;
- материал несущих конструкций, стен и перекрытий, их термосопротивление;
- теплоизоляционный материал, использующийся в качестве основания под теплый пол;
- тип напольного покрытия;
- мощность котла;
- максимальная и рабочая температура теплоносителя;
- диаметр и материал труб для установки водяного теплого пола и т.д.
Укладку труб рекомендуется проектировать следующими способами:
- Спираль (улитка) – оптимальный вариант размещения коммуникаций для помещений большой площади – их покрытия будут прогреваться равномерно. Укладка труб начинается от центра помещения по спирали. Обратка и подача идут параллельно друг другу.
- Змейка. Её целесообразно использовать для обогрева небольших помещений: ванные, туалеты, кухни. Самая высокая температура напольного покрытия будет вначале контура, поэтому его рекомендуется начинать от внешней стены или окна.
- Двойная змейка. Хорошо подходит для помещения среднего размера – 15-20 м2. Размещение обратки и подачи выполняются параллельно от дальней стены, что позволяет более равномерно распределить тепло по помещению.
Работа с калькулятором
В основе функционала калькулятора лежит метод коэффициентов, то есть, используется оптимальный вариант уже готового расчета теплых водных полов, который может быть изменен под нужды конкретного проекта. Пользователь может изменить все параметры под свое помещение, задать его габариты и температуру подачи/обратки.

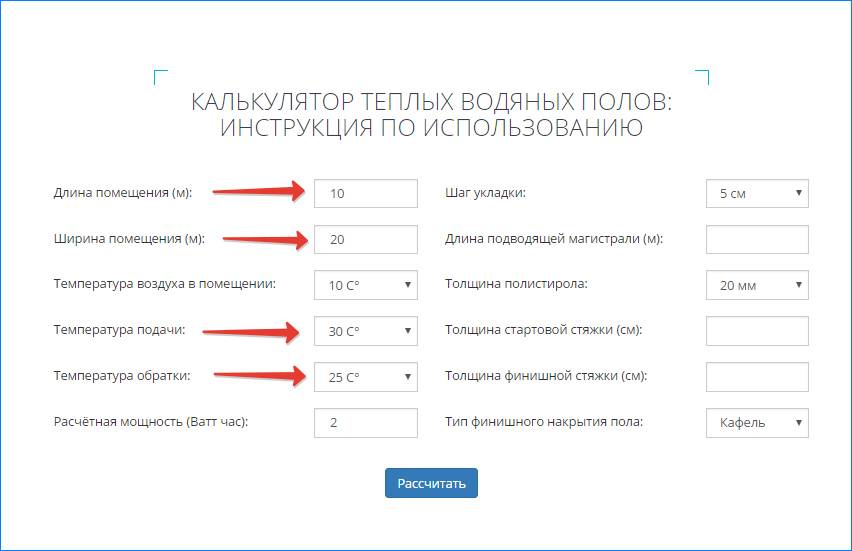

Начните заполнять поля онлайн-калькулятора
Задайте остальные данные, не забудьте про тип напольного покрытия. Если вы хотите использовать, к примеру, деревянный паркет, то мощность системы должна быть больше, поскольку дерево обладает не высокой теплопроводностью. Лучше отдать предпочтение в пользу кафеля или ламината.

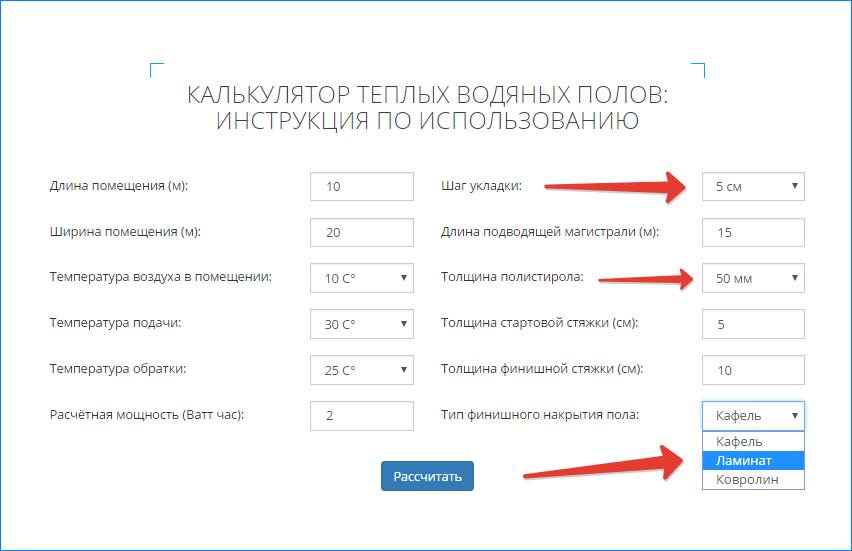

Заполните остальные поля таблицы, указав тип финишного накрытия пола
После того как все поля будут заполнены – нажмите на кнопку “рассчитать”
Обратите внимание – расчет теплого водяного пола с использованием специализированного калькулятора получается значительно точнее, чем проект созданный вручную. Принимая во внимание тот факт, что метод «коэффициентов» опирается на параметры реально созданного эталонного теплого пола

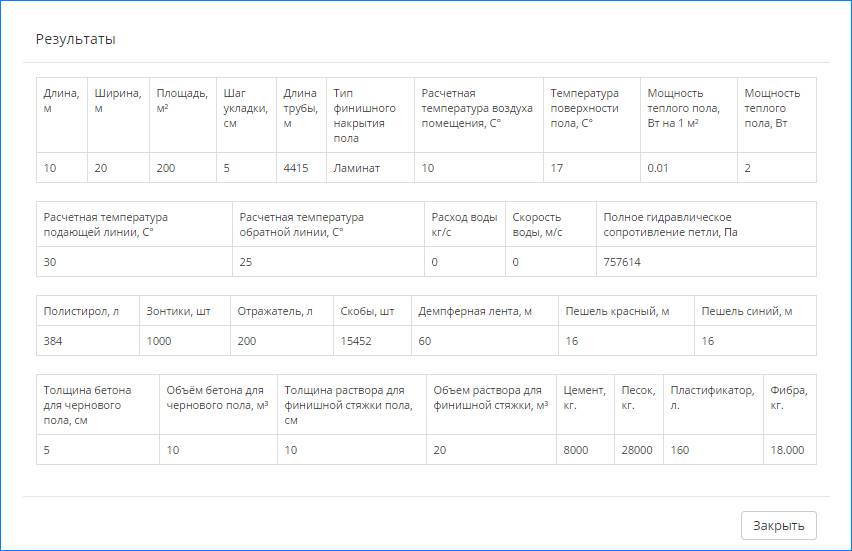

Расчет теплого водяного пола по вашим критериям
Подводя итоги, можно сделать вывод – данный калькулятор отличается более продвинутым функционалом, чем его аналоги. В его базу вносятся, помимо типичных данных, еще и информация о начальной и финишной стяжке, толщина полистирола и квадратура помещения. Эти функции делают его отличным помощником при прокладке теплых полов в вашем доме.
Правила установки коллектора для теплого пола
Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.
Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.
Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.
На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.
Коллектор для теплого пола со смесительным узлом и циркуляционным насосом
Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».
Материалы
Коллектор для теплого пола делают из трех материалов:
- Нержавеющей стали. Самые долговечные и дорогие.
- Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
- Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.
Коллектор для теплого пола на 6 контуров
При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.
Комплектация
При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.
Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.
Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.
Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.
Расходомеры (справа) и сервоприводы/сервомоторы (слева)
Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
Роль водяного пола как основного или дополнительного источника тепла
Теплый пол в помещении в качестве отопительной системы может выполнять дополнительную или основную функцию. В качестве дополнительной системы, теплый пол влияет на комфортность поверхности напольного покрытия. В этом случае, главный источник тепла – традиционные радиаторы отопления. Для поддержания температуры теплоносителя применяется термостатический принцип регулировки.
Комбинированная система отопления
Компенсировать тепловые потери в помещении и защитить его от температурных перепадов снаружи, когда водяной пол является основным источником тепла, позволяет контроль за уровнем нагрева теплоносителя. Чем на теплее на улице, тем ниже температура теплоносителя должна быть и наоборот.
По сути, теплый пол – это низкотемпературная разновидность системы отопления и, теоретически, необходимую температура теплоносителя можно получить за счет настройки котла на минимальный нагрев. Однако обычный котел, настроенный на низкотемпературный диапазон, отличается резким снижением КПД и с экономической стороны такая система становится невыгодной.
Смесительный узел
В связи с этим существуют другие способы. Например, использование современного теплогенератора, подающего теплоноситель, нагретый до +30 – 50 градусов. При оснащении такого котла циркуляционным насосом, каждый контур имеет теплоноситель одинаковой температуры, за счет чего осуществляется наиболее эффективный с экономической точки зрения процесс обогрева дома системой «теплый пол».
Трехходовый смесительный клапан
Если котел не оснащен функцией работы в низкотемпературном режиме, то можно воспользоваться трехходовым смесительным клапаном, а необходимую температуру можно получить за счет оснащения смесительного узла термостатом.
Также стоит учитывать, что некоторые виды финишных материалов не подходят для водяного пола и могут монтироваться в тандеме с пленочными или кабельными электрическими системами обогрева.
Инфракрасная пленка для теплого пола
Параметры для расчета теплового контура
На стадии проектирования необходимо решить ряд вопросов, определяющих конструктивные особенности теплого пола и режим эксплуатации – подобрать толщину стяжки, насос и другое необходимое оборудование.
Технические аспекты организации отопительной ветки во многом зависят от ее назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, вид напольного покрытия.
Площадь покрытия трубами
При определении габаритов основания под укладку труб в учет берется пространство, не загроможденное крупной техникой и встроенной мебелью. Необходимо заранее продумать компоновку предметов в помещении.
Если водяной пол используется как основной поставщик тепла, то его мощности должно хватать для возмещения 100% тепловых потерь. Если змеевик – дополнение к радиаторной системе, то он обязан покрывать 30-60% издержек теплоэнергии помещения
Тепловой поток и температура теплоносителя
Плотность теплового потока – это расчетный показатель, характеризующий оптимальное количество теплоэнергии для отопления комнаты. Величина зависит от ряда факторов: теплопроводности стен, перекрытий, площади остекления, наличия утепления и интенсивности воздухообмена. Исходя из теплового потока, определяется шаг укладки петли.
Максимальный показатель температуры теплоносителя – 60 °С. Однако толщина стяжки и напольное покрытие сбивают температуру – по факту на поверхности пола наблюдается около 30-35 °С. Разница между термопоказателями на входе и выходе контура не должна превышать 5 °С.
Вид напольного покрытия
Финишная отделка влияет на эффективность системы. Оптимальная теплопроводность у кафеля и керамогранита – поверхность быстро нагревается. Хороший показатель КПД водяного контура при использовании ламината и линолеума без теплоизоляционной прослойки. Наименьшая теплопроводность у деревянного покрытия.
Степень теплоотдачи зависит и от материала заливки. Максимально эффективна система при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.
Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при разогреве теплоносителя до 45 °С . КПД контура существенно падает при устройстве полусухой стяжки
При расчете труб для теплого пола следует учесть установленные нормы температурного режима покрытия:
29 °С – жилая комната;
33 °С – помещения повышенной влажности;
35 °С – проходные зоны и пояса холода – участки вдоль торцевых стен.
Немаловажное значение для определения плотности укладки водяного контура отыграют климатические особенности региона. При расчете теплопотерь надо учитывать минимальную температуру зимой
Как показывает практика, сократить нагрузку поможет предварительное утепление всего дома. Есть смысл сначала теплоизолировать помещение, а после приступать к расчету теплопотерь и параметров трубного контура.
Информация по назначению калькулятора
Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.
При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.
Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.
Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.
Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.
Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.
Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!
Наиболее подходящие напольные покрытия
Теплый пол может устраиваться с применением различных напольных покрытий. Однако для каждого помещения выбор должен делаться после ознакомления с эксплуатационными особенностями.
Керамическая плитка больше подходит для ванных комнат, так как способна выдерживать воздействие влажной среды. Чаще всего заливается стяжка, в которую внедряются трубопроводы или кабели системы, а сверху укладывается кафель. При наличии дополнительного обогрева плитка теряет свой главный недостаток – холодную поверхность.
Проведение работы по устройству обогрева пола в ванной комнате
Для кухни неплохим вариантом отделки пола может стать линолеум. Он часто выбирается вместе с пленочным полом, выделяющим инфракрасное излучение. Элементы в данном случае размещаются сверху стяжки. На них укладывается фанера, ДСП или ОСП. Сверху расстилается линолеум.
Таким же образом создается обогревательная система в комбинации с ламинатом. Однако подкладывать дополнительную основу не требуется. Панели могут монтироваться поверх пленки.
Пример укладки панелей ламината поверх пленочного пола
При необходимости можно внедрить дополнительное отопление непосредственно под ковролин. Однако его лучше использовать в спальне для увеличения теплового эффекта. Основной минус покрытия – сложность в удалении загрязнений.
Нюансы заливки стяжки для водяного пола
Заливку выполняют только при включенном в трубах рабочем давлении (подробнее: “Важно знать: чем залить теплый водяной пол”).
Не ранее, чем через 4 недели после заливки стяжки она считается готовой и только после этого следует приступать к созданию напольного покрытия.
В том случае, когда монтаж теплого водяного пола выполняют под плиточное покрытие, тогда необходимая толщина стяжки составляет около 3-5 сантиметров. Также пользуются способом распределения труб с соблюдением промежутка, равного 10-15 сантиметрам, выполняя устройство теплого пола по грунту
Если не выполнять данные рекомендации специалистов, тепло, идущее от труб, не прогреет, как следует пространство пола между ними, в результате чего на поверхности готового пола появляется так называемый эффект «тепловой зебры» – это когда при передвижении по покрытию стопа человека отчетливо ощущает чередование полос тепла и холода.
Если владелец помещения намерен уложить ламинат или линолеум, стяжку формируют меньшей толщины. В таком случае для увеличения прочности применяют дополнительную армирующую сетку, которую размещают сверху системы теплого пола под ламинат. Тем самым уменьшается тепловой путь в направлении от труб системы к поверхности финишного напольного покрытия. Кроме этого под ламинат не нужно укладывать теплоизоляционный слой, поскольку после этого снизится эффективность функционирования системы обогрева.
Включают отопительную систему водяного пола, когда наступают первые осенние холода. Владельцам недвижимости следует учитывать, что на первоначальный прогрев требуется несколько дней, и только после этого созданная конструкция будет поддерживать заданную температуру по причине большой инертности. Систему также можно держать на малой мощности в рабочем состоянии на протяжении года, отключив некоторые контуры и оставив лишь те, которые задействованы в обогреве помещений (ванны, туалета, прихожей), где в качестве напольного покрытия использована керамическая плитка или наливные полы. Они даже в жару остаются на ощупь холодными.
Окончание работ
Перед укладкой стяжки или финишного покрытия необходимо тестирование системы на работоспособность и отсутствие протечек. Трубы контуров подключают через коллектор к котлу, подают воду. Давление плавно повышают до 3-4 атмосфер, оставляют на несколько часов.
При монтаже со стяжкой важно не допустить, чтобы бетон схватился быстро. Рекомендуется каждый день опрыскивать стяжку водой и накрывать полиэтиленом. Универсальное покрытие для теплых полов – плитка: высокая теплопроводность, водостойкость, долговечность (как сделать теплые водяные полы под плитку своими руками)
Универсальное покрытие для теплых полов – плитка: высокая теплопроводность, водостойкость, долговечность (как сделать теплые водяные полы под плитку своими руками)
При выборе других материалов (ламинат, линолеум, паркет) следует обратить внимание на их совместимость с теплыми полами
Иначе:
- покрытие может растрескаться от высокой температуры;
- эффективность пола понизится из-за теплоизоляционных качеств дерева и пластика;
- некоторые материалы при нагреве выделяют токсичные газы.
При монтаже без стяжки ламинат можно класть сразу поверх настила/матов/лагов, для плитки и линолеума потребуется сплошная основа – лист водостойкой фанеры.
Программа улитка для теплого пола скачать бесплатно
Проект водяного теплого пола
Профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами.
Проект необходим для монтажа водяного теплого пола и является паспортом системы, в т.ч. для последующего обслуживания системы.
Проект включает расчет тепло-потерь здания с учетом климатической зоны. Учитывается материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов, поэтажные планировки. При проектировании учитываются все особенности здания и индивидуальные по желания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:
- результаты теплотехнического расчета,
- паспорт системы,
- монтажные схемы укладки труб теплого пола, магистралей, демпферной ленты, расстановки термостатов,
- таблицы балансировки коллекторов теплого водяного пола,
- спецификация материалов и комплектующих.
В наших проектах раскладку труб выполняет опытный проектировщик, причем трубы укладываются в соответствии с методикой Thermotech «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), при увеличенных теплопотерях проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных теплопотерь. Программы пока так не делают.
Но, как правило, в наших климатических условиях, и с отстающими требованиями стандартов к утеплению ограждающих конструкций, а так же массово практикуемом отсутствием наружной теплоизоляции в индивидуальном строительстве с теплопотерями все обстоит намного хуже. Хорошо если теплопотери дома укладываются в значение 75-80 Вт/м2 пола, но больше тоже не редкость, а скорее наоборот в частной застройке. Но наши специалисты давно и успешно занимаются проектированием и реализацией систем напольного отопления в суровых условиях Сибири и обладают колоссальным опытом в этой сфере. Это позволяет нам выполнять проекты максимально соответствующие нашим (да и любым) климатическим условиям и индивидуальным особенностям конкретного объекта.
Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.
Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Для слабых перекрытий или тонких систем в проекте могут быть использованы легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или фольгированная система.
Результатом проектирования является пакет технической документации, содержащий паспорт системы с результатом теплотехнических расчетов, монтажные схемы укладки труб водяного теплого пола и расстановки комнатных термостатов, таблицы балансировки коллекторов и спецификацию материалов, оборудования и комплектующих.
Выполненный проект позволяет полностью закомплектовать систему оборудованием, комплектующими и матералами согласно прилагаемой спецификации и произвести монтаж и пуско-наладку работоспособной системы.
Тэги: пол схема, расчет пол, теплый пол схема, теплый пол расчет, теплый пол расчет, водяной пол схема, водяной теплый пол схема, водяной пол расчет, теплый пол водяной расчет, проектирование теплый водяной пол
Сделать запрос:
позвонить по тел.: +7(383)2486390
МТС / WhatsApp / Viber : +79833216510
Откройте данную ссылку, чтобы написать в WhatsApp: https://wa.me/79833216510
Отправьте сообщение через любой из доступных мессенджеров кликнув на форму диалога в левом нижнем углу страницы
Воспользуйтесь чатом online на сайте в правом нижнем углу страницы
Принципы монтажа систем водяного типа
Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.
Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.
Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.
Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение
Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.
Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным
Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.
Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением
При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.
Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:
- Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
- Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
- Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
- На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
- Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
- Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
- Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
- При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
- Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
- Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
- Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
- Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.
По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.
Планирование водяного теплого пола – расчет отопительных контуров и объема труб по программе
Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.
Расчет с помощью программы
В программах расчета используется упрощенный метод для определения тепловой нагрузки на жилые здания в соответствии со стандартными нормативами. На этапе планирования возникают следующие вопросы:
- Каковы требования к материалам для такой системы отопления.
- Сколько нагревательных контуров должно быть установлено.
- Какое количество труб нужно для рекомендуемой мощности обогрева.
Одним из решений является программа расчета теплого пола Valtec. Чтобы использовать ее правильно, требуется достаточно обширная информация. Первый шаг – выбор расстояния между трубами, если это не задано выбранной системой подогрева. В Валтек программе расчета теплого пола вы также должны отметить употребляемый теплогенератор для обогрева помещения:
- При применении насоса нужно выбрать расстояние установки немного меньше, чтобы поддерживать температуру потока в трубах как можно ниже. Рекомендуется шаг в 10 см.
- При использовании другого источника обогрева помещения, который работает с более высокой температурой подачи, следует выбрать шаг в 15 см.
Как только программа для расчета теплого пола определит правильное расстояние, вторым шагом будет проектирование отопительных контуров в помещении. Убедитесь, что размер трубы на них не слишком длинный. Трубы в системе не должны превышать 100 м плюс соединительный контур, иначе потеря давления будет слишком высокой, и отопительный контур будет слабо реагировать или вообще не прогреваться.
В программе расчета теплого пола для разных расстояний требуются использовать следующие количества труб в помещении:
| Расстояние | Труб на квадратный метр |
| 15 см | 5,8 м |
| 12,5 см | 6,8 м |
| 10 см | 8,8 м |
Теперь вы можете легко вычислить число требуемых отопительных контуров в каждой комнате на основе стандартных значений программы для расчета теплого водяного пола.
Пример расчета количества труб в помещении площадью 24 кв. м (6 м х 4 м):
Расстояние укладки 15 см – 24 кв. м х 5,8 м = 139,2 м труб
Принимая во внимание максимальную длину в 100 м, согласно программе для раскладки теплого пола, должны быть запланированы 2 отопительных контура для напольной системы в помещении. Для них круги обычно устанавливаются одинаковой длины, так они прогреются равномерно, быстро достигнув нужной мощности и температуры
Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы. Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения.
Расчет системы напольного отопления в интернете
Сегодня можно использовать программы для теплого пола, существует много вариантов на различных сайтах. Применение таких калькуляторов освобождают от сложных вычислений. Для правильного подсчета раскладки теплого пола в программу нужно вводить все требуемые данные.
Полностью полагаться на онлайн-калькулятор не стоит, все предоставленные рекомендации приблизительны. Однако с помощью полученной информации можно проводить раскладку труб теплого пола, программа оценит объемы будущей работы в помещениях.
Мы с удовольствием определим требуемые количества для вас. Просто отправьте запрос с вашим планом или сведениями о размерах комнаты по электронной почте или через форму запроса на сайте. Мы рассчитаем мощность системы напольного отопления, рекомендуемое количество труб и вышлем предложение по установке системы.
