Укладка труб теплого пола: монтаж + как выбрать шаг и сделать менее затратный контур

Область применения ВТП

Самый значительный недостаток данной разновидности теплого пола – это то, что его нельзя использовать в многоквартирных домах, которые отапливаются централизованно. В теории вы можете подать заявку в Теплосеть, а также в управляющую компанию, пройти через многочисленные проверки и согласования, и все-таки установить ВТП, подключив его к системе централизованного отопления. Но на деле в большинстве случаев согласовать проект не получится.

Проект монтажа теплого водяного пола

Нелегальная врезка в общий контур отопления чревата неприятными последствиями как для вас, так и для ваших соседей. Температура и давление в системе отопления слишком высокие для системы теплого пола, малейшая ошибка при монтаже может привести к утечке теплоносителя, вы можете затопить соседей снизу и оставить без тепла соседей сверху. Поэтому в многоквартирных домах предпочтительно использовать электрический теплый пол.

Теплый водяной пол

Зато в частных домах ВТП позволяет значительно экономить на отоплении, за счет равномерного прогрева воздуха в помещении и достижения наивысшей температуры у пола, а не у потолка, как при радиаторной системе отопления.

Благодаря высокой надежности, ВТП отлично подходит для отопления гаража или мастерской.

Обустройство теплого пола в гараже

Наилучший обогрев достигается применением в качестве финишного покрытия кафельной или мраморной плитки, а также ламината. Чуть хуже дело обстоит с ковролином, так как он плохо проводит тепло.

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

  1. От котла поступает горячая вода.
  2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
  3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
  4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Создание гидроизоляции и монтаж демпферной ленты

Основная задача гидроизоляционного пола – защита поверхности от влаги. Такой слой монтируется на черновую стяжку. Самым распространенным вариантом материла, для такой цели является обыкновенная полиэтиленовая пленка. Ею необходимо устелить всю рабочую площадь, но только так чтобы она затрагивала и стены помещения. В случае использования не рулонного материала, а отрезков, то каждый последующий лист ложится на предыдущий с захватом в 8-10 см. После чего места соединений фиксируются скотчем.

Далее идет работа с демпферной лентой. Ее используют, чтобы была возможность компенсировать расширение стяжки, которое неизбежно произойдет из-за нагревания. Если же пренебречь лентой, то уже через несколько кругов остываний и нагревов, на стяжке появятся трещины.

Проектирование водяного теплого пола

Первый же вопрос, с которым нужно разобраться сразу же – в каком качестве будет использоваться водяной теплый пол. Обустройство теплого пола для самостоятельного использования имеет некоторые отличия от комбинированного отопления, в котором есть несколько источников обогрева помещений.

Ключевое отличие теплых полов, которые являются единственным источником тепла – отсутствие необходимости в использовании смесительного узла. Отопительный контур подключается непосредственно к котлу. Температура нагрева в таком случае доводится до 45 градусов, причем ее настройка осуществляется прямо на котле.

Для сочетания теплого пола и радиаторного отопления обязательна установка смесительного узла. Все дело в рабочей температуре радиаторов, которая должна достигать 70 градусов – а это слишком много для напольного подогрева. Именно для этих целей используется смеситель – он подгоняет температуру теплоносителя отдельно для каждого контура.

На каждом этаже многоэтажного частного дома должен быть свой коллекторный узел и смеситель, и все они должны подключаться к единому стояку. Коллекторные узлы лучше всего устанавливать в центральной точке этажа – в таком случае длина труб до каждой комнаты оказывается одинаковой, и настраивать систему за счет этого оказывается на порядок проще.

Оптимальным вариантом будет использование заводских коллекторных шкафов, которые прошли ряд проверок на пригодность. Для выбора шкафа нужно знать количество входов и выходов, мощность насоса и характеристики смесительного узла. Коллекторный шкаф устанавливается в стену, после чего к нему можно подводить все необходимые контуры. Конечно, такие шкафы обходятся недешево, но высокая надежность и безопасность стоят того.

Также на этапе проектирования нужно определить количество труб, требуемое для обустройства системы. Можно взять приближенное значение, согласно которому на 1 м2 площади помещения требуется 5 м труб. Лучшим и наиболее популярным вариантом являются трубы из сшитого полиэтилена, которые отличаются малым весом, простотой монтажа и длительным сроком службы. Металлические трубы тоже достаточно надежны, но с ними сложнее работать, да и стоят они дороже.

Следующий этап проектирования – выбор схемы укладки труб из следующего списка:

  1. «Змейка». Такой метод раскладки оптимально подходит для небольших помещений. Шаг укладки – около 20-30 см. «Змейка» довольно проста, вот только в крупных помещениях использовать ее нецелесообразно – шаг укладки для эффективного обогрева придется сделать очень маленьким, и даже в этом случае тепло будет распределяться по комнате неравномерно.
  2. «Спираль». Данный способ сложнее предыдущего, но эффективность такой раскладки гораздо выше. Весь пол при правильном монтаже будет прогреваться равномерно, а нагрузки на трубы снизятся. Обычно спиральная раскладка используется в помещениях площадью свыше 15 м2.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубыМаксимальная величина трубы
1,6 – 1,7 см.100 – 102 м.
1,8 – 1,9 см.120 – 122м.
2 см.120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

Шаг укладки теплого пола

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.

Шаг, см.Расход рабочего материала на 1 кв.м., м.
10 — 1210 – 10,5
15 — 186,7 – 7,2
20 — 225 – 6,1
25 — 274 – 4,8
30 — 353,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

  1. На бумаге рисуется общая площадь помещения.
  2. Измеряются размеры габаритной мебели и напольной электротехники.
  3. В соответствующем расположении все измерения переносятся на бумагу.
  4. Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.

Рассмотрев всю последовательность расчета трубопровода для водяной системы, можно сделать вывод, что выполнить его не так уж и сложно. При его выполнении самое главное придерживаться рекомендуемых норм шага укладки контуров и площадь обогреваемой поверхности. Если же упустить эти показатели из вида, можно будет не только переплатить при покупке рабочего материала, но и не получить желаемого обогрева жилого помещения.

Система водяной теплый пол

Отличительной чертой теплых полов является то, что в них нет внешних обогревательных конструкций, а сама система аккумулирует и излучает полученное тепло.

При правильном распределении тепла по поверхности настила можно сэкономить на расходе теплоносителя от 30% и больше.

Система обогрева напольного покрытия может быть представлена одной из разновидностей: водяная, электрическая, пленочная, стержневая или электроводяная. Последняя считается новшеством, однако за счет обширного ряда преимуществ, уже успела завоевать немало поклонников

Для рационального использования системы обогрева полов рассмотрим дополнительные способы, помогающие экономить:

  1. Длина жидкостного контура не превышает 70 м. При выборе оптимального шага для укладки труб, транспортировка теплоносителя производится практически без потерь.
  2.  Микширование горячего и холодного потоков. Применение воды из обратки дает возможность меньше тратить энергию котла.
  3. Составление детальной схемы размещения контура с точным расчетом шага. Предварительное распределение позиций мебели позволит сэкономить на расходных материалах, а соответственно, и на самом контуре.
  4.  При максимальном нагреве системы сбавить температуру на 20 °C. Такое действие поможет экономить 13% теплоносителя.

Для того чтобы получить наилучший результат, необходимо четко придерживаться технологии монтажа. Механизм обогрева такой системы состоит из нескольких слоев, каждому из них определена своя функция.

Обустройство системы обогрева с помощью теплых полов производится поэтапно. Работа над каждым из них займет определенное время, например, после заливки нельзя от недели до месяца и более выполнять последующие действия

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

  1. Гидроизоляция. Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
  2. Термоизоляция. Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
  3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
  4. Монтаж труб. Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
  5. Стяжка. При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
  6. Напольное покрытие. Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Технология монтажа предполагает изначальное обустройство коллекторного узла. Только после этого можно приступать к укладке отдельных слоев системы.

Монтаж трубы теплого пола

После пленки монтируют трубу. При разговоре с клиентом я дал ему все необходимые рекомендации по высоте и монтажу пирога, по количеству и расположению контуров. Но надо понимать, что клиент никогда не сможет передать мой опыт шабашнику, на котором он решил сэкономить. Таким образом, сейчас увидим самый ужасный монтаж труб по пленке с разметкой и рассмотрим почему так страшно все это получилось.

При монтаже труб теплого водяного пола я использую трубы дм 16 мм. Благо, в этом случае клиент прислушался к моему мнению и не купил трубу дм 20 мм, так как такой трубой сложнее работать и объем воды увеличивается почти вдвое. Где же здесь экономия?

Перед началом раскатки трубы необходимо сделать схему теплого пола на плане. Отметить места прохождения магистралей, решить с размером отступа от стен. Решить количество проходов труб через стены для них гильзования. На плане будут видны все проблемные места и сложности.

Но реальность такова, что всего несколько процентов сантехников делают это. А это потому, что не хотят учиться и перенимать чужой успешный опыт. Ведь нет ни чего проще, чем засунуть свое эго куда подальше и узнать у других, как нарисовать схему теплого пола. Но нет же, большинство уже крутые мастера. Им просто западло рисовать схемы. Они все и так знают.

Таким образом,  без схемы  раскладки труб теплого пола монтаж труб превращается в хаос. И первое проявление этого хаоса это то, что монтажники не согласовали размер отступа труб от стен. Соответственно получаем ошибки и недочеты монтажа водяного теплого пола

По моему опыту, мы с коллегами по умолчанию отступаем от стен минимум на 100 мм. А в некоторых случаях по необходимости и больше. А на фото видно, что отступа от стен нет вообще.

И то, что стена наружная или внутренняя, здесь ни при чем. Наружные стены усиливают путем устройства краевой зоны с шагом, например 100 мм, а не проходом трубой впритык к стене. При этом одна труба, вплотную прижатая к стене, погоды не сделает. Таким образом, вместо того, чтобы оставить отступ для монтажа плинтуса или инженерных слаботочных систем (актуально со второго этажа), теперь места нет и нет порядка. В одном месте труба вплотную к стене,

в другом отступает на 30 мм, в третьем на 50 мм.

А на этом фото видно  как правильно сделать отступ:

При этом это даже не труба из сшитого полиэтилена, а металлопластиковая труба. Работать с металлопластиковой трубой при определенных навыках одно удовольствие. Вот мы и подошли к навыкам необходимым для работы с трубами для теплого пола.

Для того что бы, монтировать водяные теплые полы необходим один самый главный навык — это навык согнуть трубу под любым углом вручную. Да да, именно вручную. Многие говорят, что для этого есть пружины. Да пружины есть, но ни один мастер еще не  показал мне, как с наружной пружиной смонтировать контур длинной 90 метров. Я не говорю, что это не реально. Очень даже реально.

Но здесь всем адекватным мастерам понятно, что при сгибании трубы с наружной пружиной, пружину эту зажимает. И чтобы ее вытащить из сгиба и протянуть до следующего поворота, необходимы усилия, здоровая поясница и колени. Не говоря уже, что стоять необходимо в интересной позе. А учитывая мое медицинское образование и статистику, которая говорит, что после 30 лет  более чем у  70 процентов мужского населения с этим проблемы. Вот вам и пружина.

Для того, чтобы облегчить сей труд, мною был снят ролик по тому, как вручную согнуть металлопластиковую трубу. Без этого умения ни какая пружина не поможет. Потому что повторю еще раз. Что ни один, ни прислал информацию о том, как монтировать теплые полы с наружной пружиной.

Но вместо того, чтобы посмотреть видео, как согнуть трубу вручную и попробовать это на практике. Большинство стали рекламировать пружины и всякие там трубогибы.

А на деле мы видим, как без самого простого умения вручную согнуть трубу, получаем вот такой плачевный результат:

Все криво косо, как будто бык наделал. Но при этом мастера уверены, что все сделали правильно. Нельзя это назвать прям ошибками монтажа теплого пола, но недочетом это является точно.

Выбор оптимального шага

После подбора материала и метода размещения труб, нужно определиться с расстоянием между соседними витками контура. Оно не зависит от типа размещения теплоносителей, но прямо пропорционально диаметру труб. Для больших сечений слишком мелкий шаг недопустим, ровно как и для труб с малым диаметром крупный. Последствиями могут быть перегрев или тепловые пустоты, что перестанет характеризовать теплый пол как единую систему отопления.

Видео — Теплый пол «Валтек». Монтажная инструкция

Правильно подобранный шаг влияет на тепловую нагрузку контура, равномерность прогревания всей поверхности пола и правильность работы всей системы.

  1. В зависимости от диаметра трубы величина шага может составлять от 50 мм до 450 мм. Но предпочтительные значения – 150, 200, 250 и 300 мм.
  1. Шаг расположения теплоносителей зависит от типа и назначения помещения, а также от числового показателя рассчитанной тепловой нагрузки. Оптимальный шаг при отопительной нагрузке 48-50 Вт/м² составляет 300 мм.
  2. При системной нагрузке от 80 Вт/м² и больше значение шага принимается 150 мм. Этот показатель оптимален для ванных комнат и туалетов, где температурный режим пола согласно жестким требованиям должен быть постоянным.
  3. При монтаже теплого пола в помещениях с большой площадью и высокими потолками шаг укладки теплоносителя берется равными 200 или 250 мм.

Проект монтажа теплого водяного пола

Кроме постоянного шага строители часто прибегают к технике переменного размещения труб на напольном покрытии. Она состоит в более частом размещении теплоносителей на определенном участке. Чаще всего этот прием применяется вдоль линии наружных стен, окон и входных дверей – в этих зонах отмечены максимальные теплопотери. Значение учащенного шага определятся как 60-65% от величины нормального, оптимальный показатель – 150 или 200 мм при внешнем диаметре трубы 20-22 мм. Количество рядов определяется уже в процессе укладки, а расчетный коэффициент запаса составляет 1,5.

Схемы для усиленного обогрева наружных стен

Переменный и комбинированный шаг укладки практикуется во внешних и краевых помещениях ввиду острой необходимости дополнительного обогрева и больших теплопотерях, во всех внутренних комнатах применяется обычный метод размещения теплоносителей.

Процесс укладки труб теплого пола осуществляется в точном соответствии с проектом

Укладка трубы теплого пола

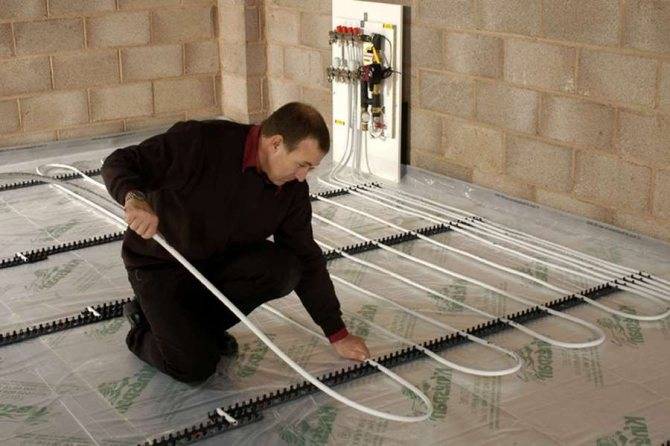

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

НаименованиеРазмер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубыЦена, руб. Приведена цена погонного метра
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX16 X 2,0 мм, 100 м 16 X 2,0 мм, 200 м55
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX20 x 2,0 мм, 100 м83
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX26 x 3,0 мм, 50 м145
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX32 x 3,0 мм, 50 м215
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX40 x 3,5 мм, 25 м575
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH16 х 2,0 мм, 200 м 16 x 2,0 мм, 100 м50
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH20 х 2,0 мм, 100 м69


Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

  • прочность;
  • износостойкость;
  • долговечность;
  • достаточная теплопередача;
  • низкий показатель теплового расширения;
  • нейтральность к воде;
  • способность выдерживать температуру до 120°С.


Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

  • металлопластик;
  • полиэтилен.


Трубы теплого пола полиэтиленовые

Пошаговая укладка одножильного термомата

Если вы задумали монтаж теплого пола своими руками и выбрали в качестве базовой электросистемы одножильный термомат, то стоит иметь ввиду, что он укладывается в строгом соответствии с технологическим циклом, имеющим вполне определенную последовательность:

Прежде всего надо будет составить план монтажа или монтажный план, как говорят специалисты. И не стоит слушать тех, кто называет эту операцию лишней.
Потом монтируются распределительные/установочные коробки, а также (согласно составленного предварительно монтажного плана) устанавливаются трубки для термодатчика.
Необходимо будет также обеспечить качественную теплую стяжку пола. И можно использовать:
жесткую теплоизоляционную плиту толщиной в 2-3 см;
пенопласт;
жесткие пробки;
или пенополистирол.

Проверяется сопротивление электрического мата, а затем — его раскрой. Стекловолокнистую сетку нужно будет разрезать под особенности имеющейся планировки
Сделать это очень просто, ведь у материала нет ни лица, не изнанки, важно только не перебить кабель

Поэтому при укладке теплого пола с использованием термоматов вообще редко используют острые и режущие инструменты (кроме того момента, когда с особой осторожностью раскраивают сам мат), стараются работать в обуви с мягкой подошвой и тщательно следят, чтобы не наступить на кабели и не перебить их строительным мусором.
Мат кладется на уже готовую полностью стяжку, являющуюся на данном этапе рабочей поверхностью
Стекловолокнистая сетка, оснащенная тонкокабельной системой, раскладывается по полу так, чтобы отступ от стен составлял не менее 10, а то и 15 см. От батарей придется отступить уже на 15-20 см.

И нужно раскинуть термомат таким образом, чтобы оба его холодных конца выводились к блоку питания

Как уже было сказано выше, электроматовый теплый пол работает с терморегулятором. И лучше (для экономии электроэнергии), если такой регулятор будет оснащен специальным «датчиком пола», показывающим его текущую температуру, но и в ряде моделей автоматически отключающий нагрев, когда показатели перевалят за обозначенную контрольную точку на температурной шкале.

Датчик пола размещается в гофре, которая затем располагается в специально штробированной под нее канве и между кабельными ветками. Он ведь исключительно при таком раскладе реагирует на температурные изменения.

Конец гофры обязательно нужно заглушить, чтобы на датчик пола не попало ни капли раствора или, например, клея.
Далее происходит подключение к терморегулирующему устройству — и холодных концов (предварительно укороченных до требуемого размера), и датчика пола.
Квалифицированный плиточник может сразу же приступать к укладыванию кафеля (предварительно вновь проверив сопротивление мата). Но если речь идет о дилетанте, решившем оборудовать теплый пол самостоятельно (да и вообще, если придерживаться точно буквы технологии), то сначала рекомендуется произвести заливку уложенных кабельных матов плиточным клеем. Это делается для того, чтобы избежать повреждения теплых полов во время укладывания кафельного напольного покрытия. Однако клей используется не абы какой, а только специальные клеящие составы на базе эпоксидной смолы, стойко переносящие высокие температуры. Такие клеи при нагревании становятся эластичными и совсем не трескаются.

Клей, которым заливаются тонкокабельные одножильные термоматы, разводится до «сметанной» консистенции, а затем шпателем густо наносится прямо по уложенной сетке из стекловолокна, оснащенной кабельным рисунком. Так, чтобы не оставалось пустот и не было воздушных прослоек. Но толщина такого клеевого покрытия не должна превышать 2,5-5 мм.

Затем необходимо будет дождаться, пока клеевой слой полностью просохнет.

И уже потом начать собственно укладку кафеля на пол.

Термоматы с одножильным кабелем имеют ряд преимуществ перед теми же двужильными. Они:

  • дешевле;
  • тоньше;
  • обладают большей линейной мощностью, а значит и более высокой скоростью нагрева.

Зато у матов с двужильным кабелем, у которых нет второго холодного конца, нет необходимости непременно выводить его к первому. А значит, отсутствуют особенные требования, предъявляемые к раскрою и укладке таких матов.

О преимуществах матов с двужильным кабелем рассказано в видео-обзоре:

Положительные и отрицательные моменты теплого пола

Как и любая отопительная система, установка теплого пола имеет свои достоинства, благодаря которым она пользуется популярностью:

  • простые монтажные работы, не требующие больших затрат. Потратиться придется лишь на приобретение оборудования для подогрева воды. Сам же монтаж водяного отопления имеет приемлемую стоимость;
  • система теплого пола имеет превосходную совместимость с любым напольным покрытием. Теплый пол можно монтировать под любой материал: линолеум, плитку, ламинат, ковровое покрытие;
  • существенная экономия тепла, которая позволяет снизить расходы на отопление. Тепло экономится от 30% до 50%, а это, согласитесь, весомые показатели;
  • современная отопительная система способна полностью заменить традиционное оборудование, тем самым позволяя увеличить полезную площадь помещения, придать эстетический вид комнате;
  • система не зависит от перепадов электроэнергии, нагревается быстро и надежно удерживает тепло.

К недостаткам системы относятся:

  • сложность технологии монтажа во многих квартирах. Оборудовать теплыми полами помещение в многоэтажке бывает сложно, а порой и невозможно;
  • при подключении к централизованной системе отопления отсутствует возможность регулирования температуры поданной воды;
  • некачественная труба или неправильный порядок монтажа могут в дальнейшем привести к затоплению. Даже незначительное просачивание приводит к большой проблеме.

При выборе материалов для создания теплых полов предпочтение следует отдавать качественным материалам, которые отличаются прочностью, выносливостью и долговечностью.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
