Типичные ошибки при монтаже водяного теплого пола: на что следует обращать внимание?

Технология устройства «теплого пола» под плитку

Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».

Согласно составленной схеме производится укладка кабеля или крепление термоматов. Для безопасности и точного контроля температурного режима выполняется установка датчиков температуры, которые выводятся к монтажной коробке и терморегулятору.

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.

Следующий шаг – подключение и тестирование системы. Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».

При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла.

Поэтому оптимальной толщиной следует считать 30-35 мм. Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.

На подготовленное, выровненное и очищенное от мусора и пыли основание укладывается теплоизоляция с отражающим покрытием и на него производится фиксация листов пленки с помощью жидких гвоздей.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

  • Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
  • Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
  • Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

Электрический теплый пол под плитку представлен тремя основными разновидностями:

  • Нагревательный кабель – самый оптимальный вариант;
  • Нагревательные маты – несколько дороговато, но эффективно;
  • Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

  • Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
  • Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
  • Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Монтаж клапана для системы без коллектора

Клапан защищает систему от перегрева, а в случае поломки и прекращения подачи обратного потока, автоматически перекрывает подающий. Также клапан устраняет вероятность обратного хода подающего потока. Таким образом, клапан частично берет на себя роль коллектора.

Если площадь пола большая и наблюдаются серьезные теплопотери на «обратке», рекомендуется устанавливать клапан на холодном входящем конце. Благодаря этому, в теплообменнике не будет образовываться излишнего конденсата.

Монтаж теплого пола без насоса и смесительного узла

Необходимость в установке насоса отпадает, если отопительный котел оснащен мощным циркуляционным насосом, а площадь отопления минимальна. Главный плюс котла со встроенным насосом – грамотно подобранная комплектация. То есть, не нужно выбирать котел по отдельным характеристикам насоса, достаточно определиться с его общей мощностью.

  • https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/pol/teplyj/vodyanoj/montazh-bez-smesitelnogo-uzla-kollektora.html
  • https://pechiexpert.ru/teplyj-pol-bez-smesitelnogo-uzla-01/
  • https://znayteplo.ru/otoplenie/teplye-poly/nestandartnyj-vodyanoj-teplyj-pol/
  • http://transkribator.guru/remont/vodyanoj-teplyj-pol-svoimi-rukami/
  • http://domotopim.ru/teplyj-pol/tepliy-pol-bez-smesitelnogo-uzla.html

Подключение труб теплого пола к гребенке

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Отсутствие демпферной ленты

Возможно, из школьной программы вы помните, что при нагревании вещество расширяется, при охлаждении сжимается. Со стяжкой тёплого пола та же история, при нагреве она расширяется. Чтобы компенсировать расширение стяжки, по её периметру устанавливается демпферная лента.

Зеленая штука прибитая к стене называется демпферной лентой

Можно купить готовую демпферную ленту. Она продаётся во многих магазинах. Мы её изготавливаем самостоятельно из сантиметрового пенополиэтилена (вспененный полиэтилен). Если находим такой в продаже. Так получается дешевле всего.

Чтобы компенсировать расширение стяжки тёплого пола демпферной лентой, нужно чтобы максимальная площадь одного фрагмента стяжки была не более 40 м².

Правила заправки системы

Правильно настроить функционирование водяной конструкции нельзя, если объём жидкости в трубопроводе будет изменяться самостоятельно. Это может произойти, при наличии воздуха в системе — смотрите инструкцию как спустить воздух с теплого пола самостоятельно

Поэтому, важно как профессионально смонтировать конструкцию, так и правильно её заполнить

Для качественного заполнения системы, следует обе коллекторные ветки оснастить автоматическими воздухоотводчиками. Заправку петель пола следует проводить отдельно от других отопительных устройств. Генератор и радиаторы заполняются заранее. Перед заправкой коллекторные входные вентили перекрываются.

Чтобы правильно произвести запуск пола, нужно к крану подачи подсоединить шланг от источника водоснабжения или насоса, а к возвратке — шланг для выхода воздуха.

Начинать заполнение водяного пола надо с коллектора и его распределительных узлов. Для этого, расходомеры подающего вентиля открываются на полную, в этот момент краны на обратке следует отключать.

Петли заполняются поочерёдно, вода пускается пока из стравливающего шланга, она не пойдёт чистая, и без воздушных пузырьков. Запускать воду следует небольшим напором, это сделает процесс выхода воздуха из труб равномерней. После заправки всех петель, устройство можно включать.

Работа с расходомерами коллекторов

Под балансировкой тёплого пола подразумевается определение норм для каждой петли. Ведь от размера ветки пола, чтобы в процессе прохождения по ней теплоноситель остывал согласно расчётного значения, количество воды требуется разное. Объём жидкости, которую пропускает через себя петля, является тепловой нагрузкой на неё.

Не редко, рекомендуют определять расход теплоносителя, отталкиваясь от мощности насоса, то есть объём поступающей жидкости разделяется пропорционально на длину петель. Однако стоит отказаться от этого способа, так как точно рассчитать размер каждого змеевика этим методом не просто.

Помимо этого, вычисления данным  способом приводит к несоответствию напора в петли с расчётным значением, что делает невозможным настроить конструкцию.

Сам же регулировочный процесс расходомерами несложный — статья с пошаговой инструкцией. Пропускная возможность устройства настраивается с учётом модели, либо поворотом корпуса, либо штока с помощью ключа. В приборе отражается количество воды в литрах, прошедшее за минуту, необходимо лишь установить желаемое значение.

В основном всегда, при регулировке пропускной способности одной петли, происходит изменение в других. Поэтому, процесс следует повторять последовательно с каждым расходомером. Значительные сбои свидетельствуют о том, что арматура имеет плохую пропускную способность, или циркулирующий насос имеет низкую производительность.

Как составить схему укладки пола по плану?

Схема создается еще до того, как вы закупили все материалы. Она помогает не только правильно установить теплый пол, но и спланировать объемы закупочных материалов.

Для начала нарисуйте помещение, в котором планируется укладка. Это может быть 1 комната, вся квартира или целый дом (частный). Чертеж делайте грамотно, в соответствии с размерами вашего помещения. Схема «на глаз» не даст никакой точности. Берите в учет квадратные метры помещения и переносите на бумагу или рабочую область программного обеспечения на ПК.

В данном видео вы можете ознакомиться с программой на ПК по проектированию плана теплого пола. Видео-обзор, представляются возможности программы, краткая инструкция по работе с ней.

Программа теплый пол

Watch this video on YouTube

Что входит в учет плана:

  • план здания (с учетов всех этажей);
  • материал пола, стен, окон и дверей;
  • желаемая температура в обогреваемом помещении;
  • расположение коллекторов и нагревательного котла;
  • детальная расстановка мебели, ее размеры с учетом кв. метров помещения;
  • средняя температура окружающей среды зимой;
  • наличие другого источника тепла (батарея, камин, сплит-система и т.д.)

Советы и подсказки на этапе создания схемы:

  • Примерная площадь для 1 контура должна быть более 15 кв. м.
  • В больших помещениях устанавливайте несколько контуров. По длине они не должны разниться больше чем на 15 м.
  • Если шаг 15 см – он будет равен расходу трубы 6,7 м на 1 кв. м. Если установка будет через каждые 10 см, то расход будет означать на 1 кв. м – 10 метров.
  • Минимальный радиус загиба трубы равен 5 её диаметрам.
  • Учитывая, что по трубам будет сначала проходить нагретая вода, а затем она будет постепенно остывать и возвращаться в коллектор уже остывшей, следует начинать укладку в тех местах, которые больше всего подвержены охлаждению (окна, угловые стены).
  • План схемы можно нанести вручную – на миллиметровку.

В видео мастер вручную на бумаге прорисовывает схему установки теплого пола. Приводит наглядные примеры расчета.

ТЁПЛЫЙ ПОЛ ПРОЕКТ, РАСЧЁТ, НАСОС ( для большого помещения )

Watch this video on YouTube

При составлении схемы учтите – коллектор устанавливается в центре помещения (см. ниже на схеме)

Важно, чтобы расстояние всех контуров было примерно одинаковым

Какой лучше выбрать вариант укладки? Предпочтение стоит отдать той схеме, которая максимально соответствует тому или иному помещению. Выше об этом уже было сказано.

Схема для двухэтажного дома

Ниже на плане изображена схема укладки теплого пола на 2 этажа. Первый этаж имеет большую площадь, поэтому применяется двухконтурная система обогрева «Улитка».

Многокомнатное помещение (дом, квартира)

На плане видно, что по всему помещению применяется «Улитка». Это касается и санузла и кухни

Обратите внимание, контуры не проходят под мебелью, приборами и сантехникой

Схема для помещения со сложным изгибом стен

При укладке пола можно столкнуться с небольшой сложностью – изгибы стен, уникальные, дизайнерские планировки. В таких случаях ровную змейку, или улитку установить не просто. Применяется комбинированная система укладки.

Теплоноситель прокладывается исходя из формы и изгиба стен. Посмотрите на рисунке ниже, как можно спланировать схему укладки труб. В учет прогрева берется и межкомнатное пространство.

Как работает сервопривод для теплого пола?

Сервопривод — это электромеханическое устройство, которое позволяет открывать и перекрывать линию на обратке теплоносителя отдельного контура.

Как работает сервопривод для теплого пола? Он состоит из электропривода и нажимного штока — этот шток воздействует на клапан, который находится в коллекторе теплого пола и в зависимости от состояния терморегулятора принимает открытое или закрытое положение.

Регулировка расхода по контуру осуществляется со стороны подачи теплоносителя.

Сервопривод накручивается на обратный коллектор. На тот контур, которым следует управлять (т.е. вы должны знать где какой контур на коллекторе куда идет труба от него). У коллекторов для теплого пола (если вы ставили именно такой) резьба для установки сервопривода унифицирована. Т.е. подойдет любой.

Для установки сервопривода необходимо снять штатный колпачок и накрутить сам сервопривод.

После установки сервоприводов на все контуры, необходимо соединить их с управляющим блоком (в случае беспроводной системы). Настроить сигналы с терморегуляторов. Т.е. определить каналы, по которым они будут управлять тем или иным сервоприводом. Или подключить их напрямую к термодатчикам если они проводные. И тогда управление будет осуществляться напрямую подачей или отсутствием питания на сервоприводе.

Сервоприводы могут быть «нормально открытые» или «нормально закрытые». Это значит, когда напряжение отсутствует он позволяет теплоносителю циркулировать (нормально открытый). Или не позволяет (нормально закрытый).

Какой сервопривод ставить на управление температурой водяного теплого пола?

Логичнее выбрать «нормально открытый». При таком варианте на сервопривод в большем %-ном соотношении по времени напряжение подаваться не будет и теплоноситель будет циркулировать (т.е. отопление будет работать). Однако большинство (если не все) терморегуляторы или блоки управления температурой теплого пола позволяют управлять как нормально открытыми, так и нормально закрытыми сервоприводами в зависимости от клемм к которым их подключат.

Способы опрессовки водяных тёплых полов

Опрессовку тёплых полов можно осуществлять несколькими способами:

  • горячим теплоносителем;
  • холодной водой;
  • воздухом.

Перед проведением опрессовки, магистраль рекомендовано промыть обычной водой из водопровода, для удаления из неё возможных загрязнений.

Опрессовка горячей водой

Перед проведением опрессовки тёплого водяного пола необходимо раскатать трубопровод, установить коллектор, к которому подсоединяются контуры.

Рассмотрим процесс поэтапно:

  1. На коллекторном узле закрываются краны обратки.

  1. Устанавливается давление в районе 2,5 атмосфер.

  1. Магистраль наполняется водой через подающие патрубки. При этом присутствует шипение, что свидетельствует о выходе воздуха из крана Маевского или через воздухоотводчик.

  1. Открывается один вентиль обратки для спуска воздуха. Когда потечёт вода, значит, все воздушные пробки вышли, вентиль можно закрыть. Такие действия, нужно провести со всеми контурами.

Наличие воздуха в трубопроводе вызывает образование пустот, что снижает КПД системы, так как это приводит к понижению давления.

  1. Закрывается кран перед подающей гребёнкой и открывается перед обраткой.

Важно, в процессе гидроиспытания поднимать температурный уровень теплоносителя постепенно, сначала выставляется +20 градусов, и каждые несколько часов прибавляется по 5 градусов. В это время, следует проверять тёплый пол на наличие течи

Если обнаружены протечки, то воду из магистрали следует слить, и устранить течь.

Затем, трубопровод снова наполняется водой, оставляется на 2 — 3 дня, для дальнейшего тестирования и наблюдения, чтобы выявить возможные неполадки.

Опрессовка холодной водой

Опрессовывать тёплый гидропол холодным теплоносителем следует при наличии повышенного давления. Трубопровод нужно накачивать охлаждённой водой, при давлении в 2 раза выше рабочего. Тестирование системы проводится на протяжении 2-х дней, этого хватит для выявления дефектов.

????Как я осуществил опрессовку водяного пола .Теплый водяной пол своими руками.Часть 5

Watch this video on YouTube

Как и в первом случае, неполадки устраняются и проверка повторяется.

Часто когда нет воды, у домовладельцев встаёт вопрос — как опрессовать тёплый водяной пол воздухом.

Мы расскажем, как это сделать, и под каким давлением надо опрессовывать систему.

Опрессовка воздухом системы водяных теплых полов

Watch this video on YouTube

Пошаговый процесс опрессовки тёплого пола воздухом выглядит следующим образом:

  1. Закручиваются все краны, в том числе вентиль Маевского. Если есть автоматические воздухоотводчики, то на период опрессовки они откручиваются, на их место ставятся заглушки.

  1. Устанавливается давление выше рабочего в 2 раза (4 — 5 Атм). Это делается компрессором или при помощи автомобильного насоса. Чтобы производить данными приспособлениями накачку воздуха, требуется шланг, который подсоединяется штуцером и краном.

  1. Давление нагнетается лишь в контурах напольного обогрева. На участке между коллекторной группой и котлом его не должно быть, так как большая часть нагревательных устройств выдерживает давление до 3 Атм, иначе они могут выйти их строя. Поэтому, опрессовку отрезка от коллектора до котла нужно делать отдельно.
  2. После заполнения магистрали воздухом, подача закрывается, конструкция оставляется на день. При этом, надо наблюдать за уровнем давления в системе. Небольшое падение допустимо.

  1. Если давление падает, то определяются места, имеющие плохую герметичность. Для этого, участки, где возможна утечка, покрываются мыльной жидкостью. Для этого подойдёт жидкость для чистки стекла или мыльная вода. В местах, где происходит выход воздуха из трубопровода, жидкость будет пениться.
  2. Устраняются проблемы и опрессовка повторяется.

Только убедившись, что отопительная система без дефектов, можно производить заливку стяжки.

Стоит учесть, что при тестировании гидрополов под высоким давлением, есть опасение, что трубопровод выскочит из своих посадочных мест. Это может произойти, если фиксация осуществлялась монтажной лентой.

Чтобы этого избежать, требуется до начала проведения опрессовки, произвести монтаж растворных маячков, которые после затвердевания создадут каркас, тем самым фиксируя трубопровод. Если трубы фиксируются к металлической сетке, то в этой процедуре нет надобности.

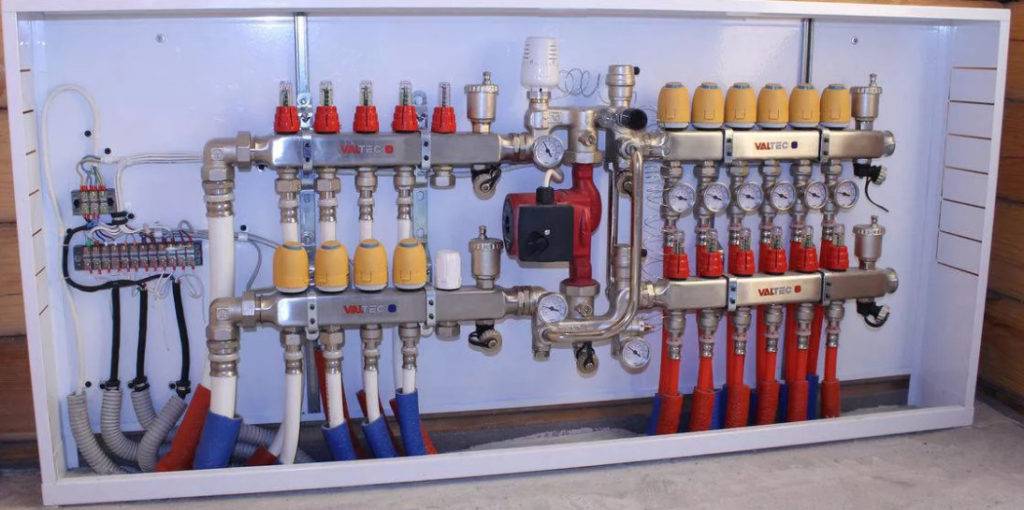

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Отсутствие демпфера по периметру стены

Следующая проблема связана с отсутствием демпфера (или по-другому, демпферной ленты). Она монтируется по периметру стены и служит для компенсации теплового расширения стяжки. Как вы знаете, все элементы, вещества и тела имеют свойство расширяться при нагреве. А использование демпферной ленты минимизирует последствия от такой ситуации. То есть стяжка при нагреве тоже имеет свойство расширяться, и ей это расширение, грубо говоря, требуется куда-то девать. А демпферная лента служит амортизационным слоем для того, чтобы стяжка спокойно могла расширяться и возвращаться к своему прежнему состоянию. А если вы не монтируете демпферную ленту, вы можете столкнуться с тем, что у вас потрескается стяжка в процессе эксплуатации водяного теплого пола, или где-то произойдет вздутие.

Демпферная лента копеечная – она стоит примерно 300-350 рублей за 25 погонных метров, на ней не следует экономить.
