Как подключить фотореле к сети?
Первый ответственный момент – это выбор места. Помните, что уличная техника требует регулярного ухода и обслуживания, поэтому место установки должно быть доступно.
Советы по установке:
- Высота установки должна быть такой, чтобы фары проезжающих автомобилей не попадали на датчик.
- Необязательно размещать фотореле рядом с источником искусственного света. При включенном освещении работать не будет.
- Фотоэлемент должен быть максимально доступен для солнечных лучей, в идеале он должен быть освещен в течение всего дня.
- Во избежание несчастного случая или обрыва кабеля основание для установки должно быть прочным, а крепежные детали должны быть надежно закреплены.
Корпус нужно будет регулярно чистить, в зависимости от степени загрязнения. Если влагозащита устройства слабая, необходимо поместить его в прозрачную капсулу.
Схема подключения входит в комплект.
Самая простая схема подключения уличного фотореле к светильнику через распределительную коробку, которую можно разместить как внутри, так и снаружи дома
При подключении кабелей важно учитывать цветовую кодировку. Рассмотрим самый популярный вариант – крепление встраиваемого устройства к стене
Заранее поставляем кабели или устанавливаем рядом водонепроницаемую распределительную коробку
Рассмотрим самый популярный вариант – крепление встраиваемого устройства к стене. Заранее поставляем кабели или устанавливаем рядом водонепроницаемую распределительную коробку.
Порядок работы:
- Находим место установки на стене, делаем отметки для крепления.
- Сверлом проделываем отверстия для уголка или кронштейна, устанавливаем.
- Закрепляем корпус устройства, снимаем провода.
- Закладываем проводники в коробку и подключаем по прилагаемой схеме. Можно использовать клеммы, в противном случае не забудьте изолировать скрутки.
- Закрываем распределительную коробку и тестируем.
Если вы устанавливаете выносной датчик, схема будет другой. Корпус установлен на DIN-рейку, датчик расположен снаружи
Обратите внимание, что длина поставляемых кабелей ограничена
Если после установки контроллер находится в недоступном месте, перед установкой произведите регулировку.
Выбор датчика по приниципу работы
Для определения движения используются разные технологии:
Инфракрасные (ИК) волны
Эти датчики реагируют на тепло, исходящее от объекта. Подходят как для улицы, так и для дома или квартиры.
Плюсы:
| Минусы:
|
Ультразвуковые сканеры
Реагируют на волны, отраженные движущимся объектом в пределах радиуса захвата.
Плюсы:
| Минусы:
|
Датчики с микроволнами
Генерируют сверхвысокие волны и контролируют отражённые сигналы.
Плюсы:
| Минусы: |
Дуальные (комбинированные) приборы
Датчики, которые работают с использованием двух технологий (например, ультразвук и инфракрасные волны). Это надёжные, но дорогие приборы.
Где поставить фотореле и как его подключить?
Датчики движения. Успейте купить со скидкой!
Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:
- на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
- не стоит размещать источники искусственного света рядом с датчиком;
- размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
- высота должна быть удобной для обслуживания (мыть и убирать снег).
Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.
Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

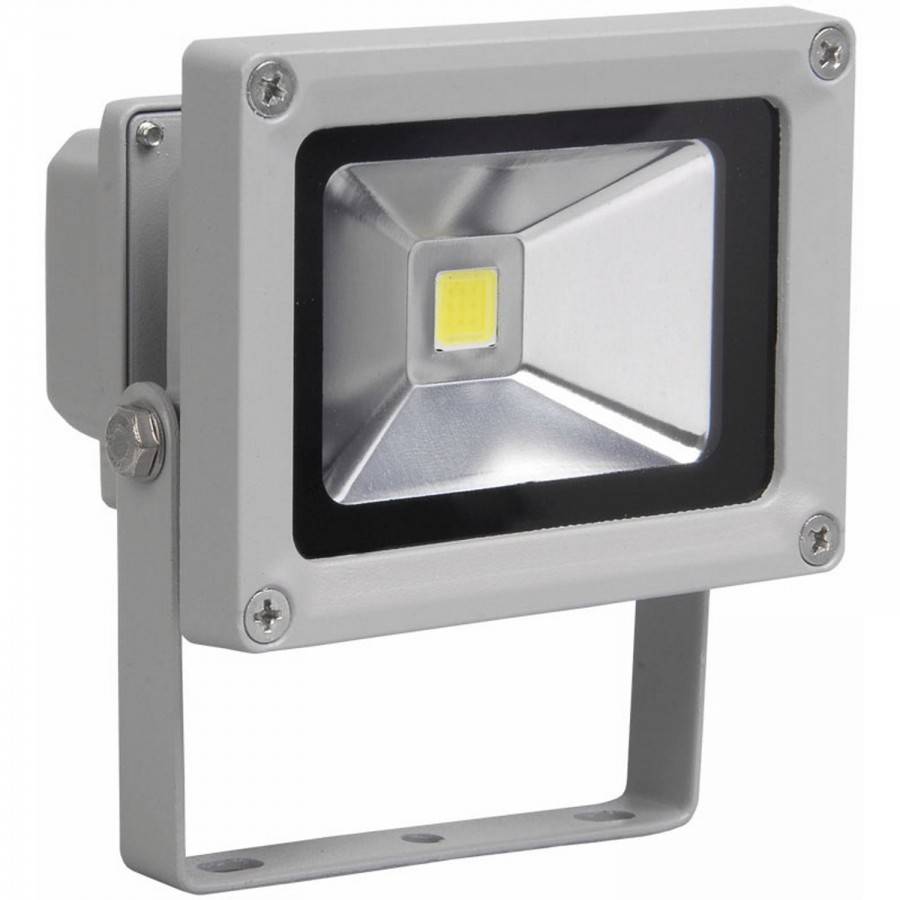

Схема подключения фотореле к уличному прожектору
Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.
Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.
Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.
Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.
Фотореле с выносным датчиком света
Описание действия датчиков движения для включения света
Системы автоматического управления внутренним и/или наружным освещением является конкретным решением множества комплексных и актуальных проблем. Например, наименьшее потребление электрической энергии, значительное уменьшение затраты электрического заряда аккумуляторов автономных детекторов присутствия, снижения времени работы осветительного оборудования, тем самым, продлевая их срок эксплуатации и многие другие немаловажные задачи.
Сенсорное оборудование непосредственно монтируется в общую систему освещения, и при возникновении объекта, который перемещается, регистратор движения подает сигнал на осветительное оборудование. Выключение света происходит через некоторое время, в большинстве моделей оно настраивается после того, как перемещение полностью прекратилось.
Большинство подобных устройств имеют установленный угол обзора, равный 180 градусам. Существуют модели, охватывающие 360 градусов, применяемые в больших помещениях.
Подключение прибора движения и освещения в цепь такое же простое, как и
. Основной функцией является замыкание и размыкание электрической цепи с подключенными светильниками. Поэтому схемы подключения обоих приборов практически одинаковы. Схема прилагается к каждому устройству в виде инструкции, а у наиболее качественных моделей от известных производителей схемы наносятся на корпус.
Задняя крышка датчика прикрывает клеммную колодку вместе с подключением проводников. Многожильные провода рекомендуется подключать с помощью изолированных наконечников НШВИ. Для подачи питания используются два провода – фазный и нулевой. Выходя из датчика, фаза подключается к светильнику, поэтому при срабатывании, контакты замыкаются и ток начинает поступать к лампе накаливания.

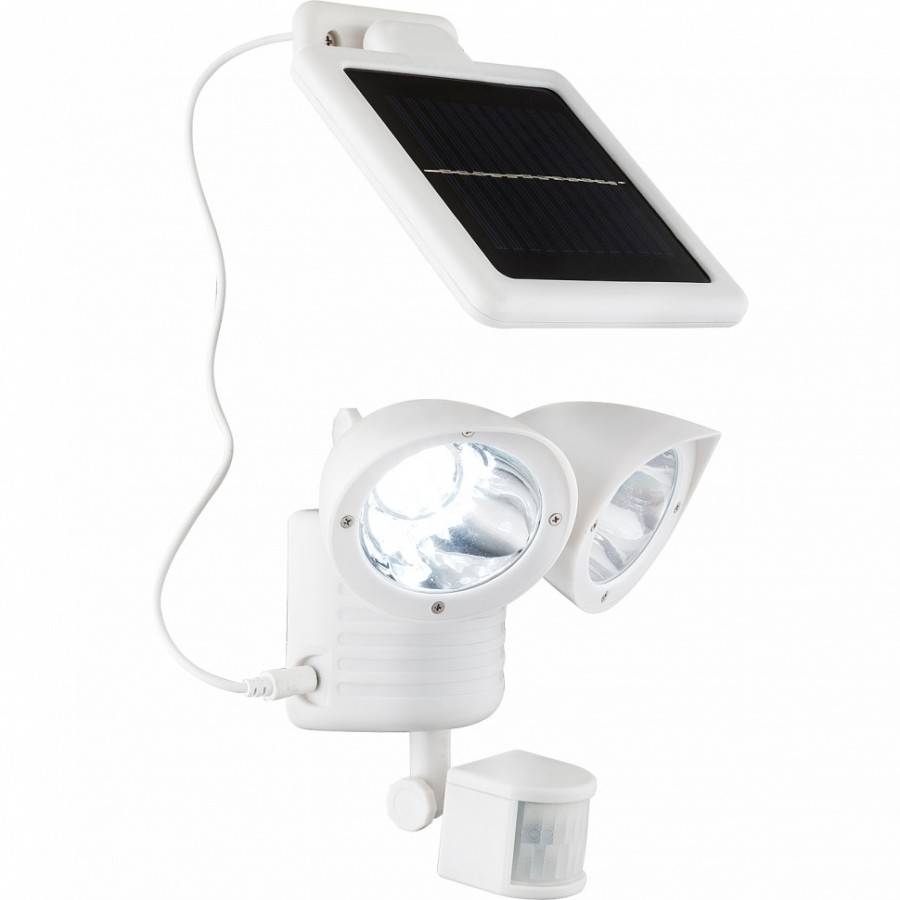

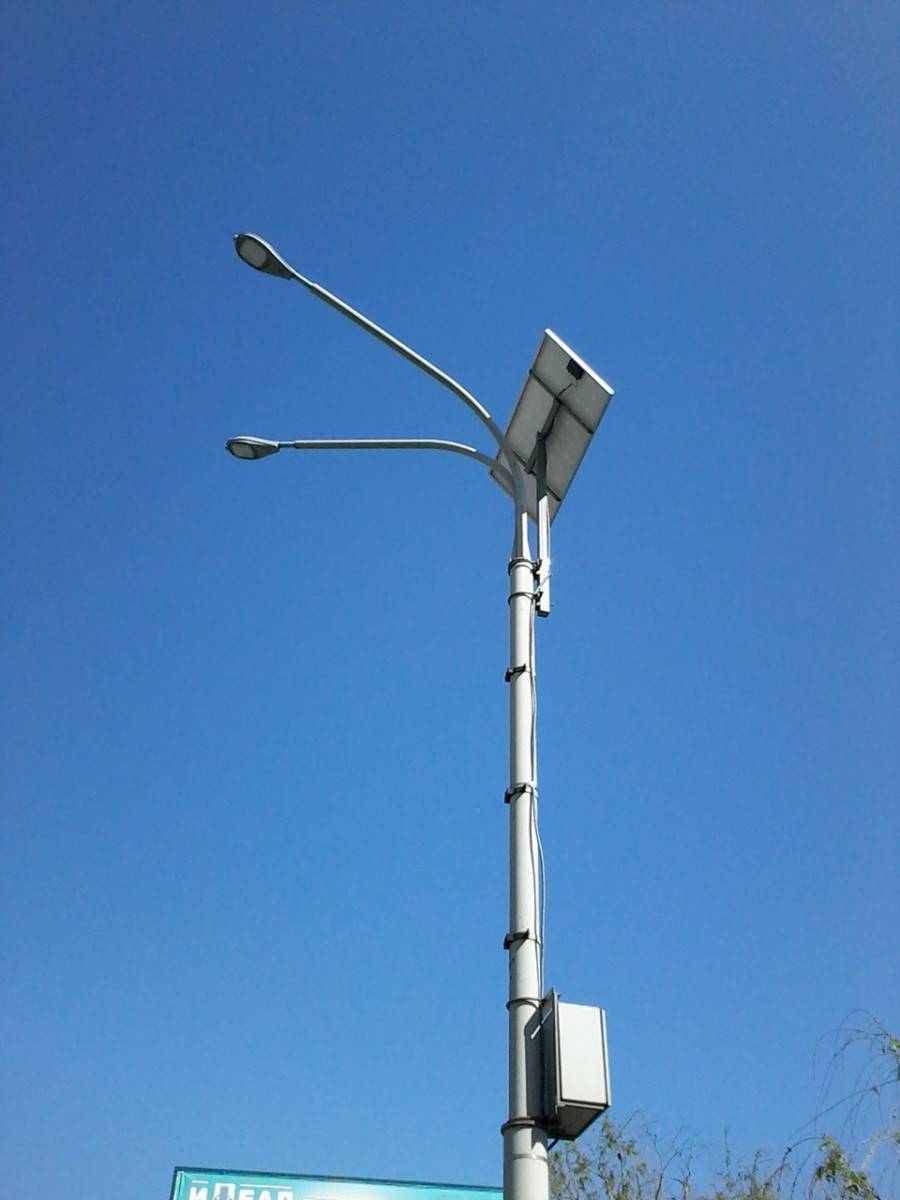

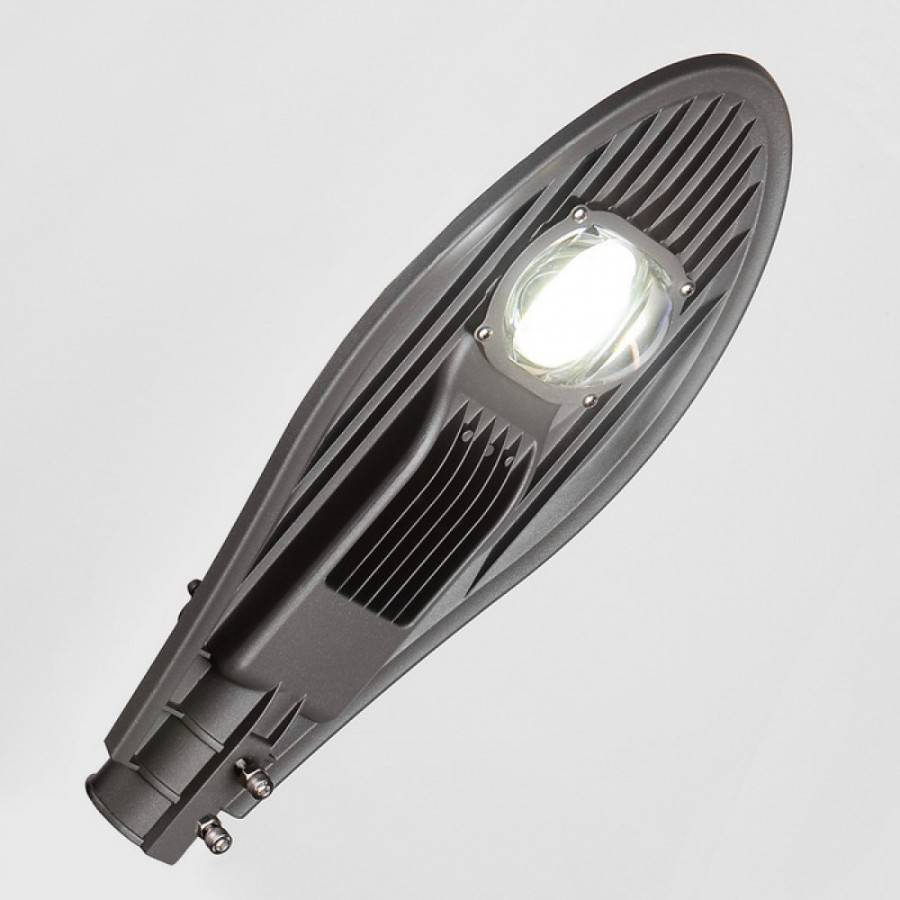

Уличное освещение
Для уличного освещения, подсветки достопримечательностей, освещения строительных площадок, парковочных мест, придомовых территорий, устанавливают сенсорные прожектора.
Внешний вид может быть классическим или выполненным в современном дизайнерском стиле (цилиндр, шар, кубической или другой формы).

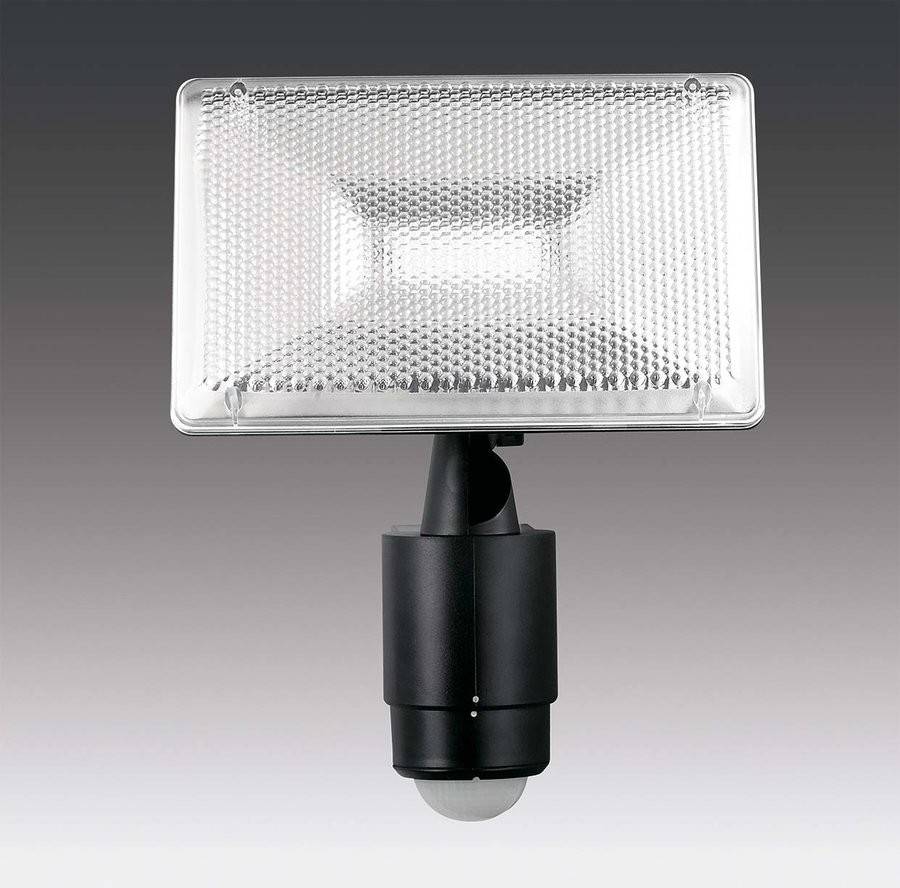

Прожектора с датчиками движения для освещения улицы бывают:
- фасадные. Крепятся на стенах зданий;
- опорные. Устанавливаются на специальных столбах. Можно регулировать высоту, расстояние от освещаемого объекта, что позволяет делать подсветку общей или силуэтной. Направленность света меняется с помощью поворотных систем.
Установленный таймер с регулировкой времени свечения делает их еще более функциональными. Как дополнение – датчик, который реагирует на интенсивность окружающего освещения.
Сравнение моделей
В целях наглядности составим таблицу рассмотренных нами датчиков с характеристиками.
| Модель | Угол обзора, градусы | Дальность, м | Максимальная мощность нагрузки, Вт | Высота установки, м | Габариты, мм | Вес, г |
| Orbis 360 градусов CIRCUMAT PRO CR белый ДУ OB134912 | 360 | 30 | 2200 | 7 | 140х80х175 | 340 |
| IP44 Brennenstuhl 1170900(180 градусов) | 180 | 12 | 1000 | 7 | 100х150х75 | 220 |
| Feron Sen 30 230V 500W 5-8 см 30 с белым кабелем 1,5 м 22068 | 30 | 0,08 | 500 | – | 79х35х19 | 61 |
| ТDМ ДДМ-02 SQ0324-0021 | 180 | 8 | 1200 | 3,5 | 86,4х60,4х98 | 180 |
| Camelion LX-28A 6438 | 360 | 6 | 1200 | 2,5 | 120х65х120 | 149 |
| Rev Ritter «Action» 110 | 110 | 12 | 1000 | 2,5 | 120х65х120 | 185 |
| EKF PROxima dd-ms-22B | 360 | 6 | 2000 | 4 | 115х25х115 | 110 |
Обзор популярных моделей
Хотя датчики освещённости не являются очень востребованным товаром, тем не менее, производители электротехнической продукции выпускают подобные изделия, т.к. борьба за экономию электроэнергии только усиливается, а их наличие − просто очень удобно при эксплуатации наружного освещения различной направленности, но не все это ещё осознали. Наиболее популярные модели на отечественном рынке приведены в следующей таблице, цена на датчики света для уличного освещения указана, по состоянию на II квартал 2019 года.
| Модель | Бренд | Технические характеристики | Стоимость, рублей |
«ФР-601» | «IEK» (Китай) |
| 220 |
«ФР-602» |
| 280 | |
«ФР-7М» | «Реле и автоматика» (Россия) |
| 1 200 |
«WZM-01/S1» | «ZAMEL» (Польша) |
| 2 500 |
«SNS L 07» | «Elektrostandard» (Россия) |
| 530 |
Монтаж и подсоединение
Чтобы фотореле правильно работало, необходимо точно избрать место установки
Для этого важно соблюдать некоторые условия:
- На элементы фотодатчика должен попадать солнечный свет.
- В ночное время с датчиком не размещать работающие осветительные приборы.
- Оградить фотоэлемент от попадания освещения фар проезжающих рядом машин.
- Размещать сенсор на доступной высоте для периодического технического обслуживания.
- Перед покупкой необходимо выбрать от чего будет запитано устройство: от сети 220 В или 12 В.
- Так как реле будет работать под открытым небом, класс защиты лучше выбрать не ниже IP44. Но в любом случае, чем он выше, тем лучше работа прибора.
- Необходимо соблюдать, определённые заводом-изготовителем, температурные диапазоны работы датчика.
- Если планируется подключить не один, а несколько светильников, фотореле должно обладать запасом по мощности. Это поможет предотвратить перегрузки и поломки прибора.
Если собираетесь подключить датчик света своими руками, то нужно знать, что есть три проводка: фаза и ноль для включения реле, соединительная фаза для подключения светильника.
Провода соединяются в герметичной распределительной коробке уличного исполнения. Для одного светильника коробку разрешается устанавливать рядом с реле. Если светильников несколько подключение рекомендуется выполнить через пускатель.
В стандартном исполнении провода для включения имеют разную окраску: один — всегда красный. Два других — это синий и черный.
- Красным подсоединяются или приборы освещения или детектор движения.
- Синим — выполняется подключение к нулевой фазе.
- Черным — подсоединяется фаза.
Если цвет проводков другой, рекомендуется внимательно изучить прилагаемую к датчику инструкцию по подключению.
Прибор управления светом придомовой области работает автоматически. Но есть кнопка переключения в ручной режим работы.
Как безошибочно выбрать датчик движения для включения света
Существуют определенное количество конкретных критериев выбора оборудования для регистрации перемещения:
Место установки. Если датчик будет установлен снаружи помещения, то степень защиты IP прибора должна быть от 55, лучший вариант IP 65. Но если над оборудованием находится защищающее от осадков приспособление типа навеса, то можно использовать IP 44. Эксплуатация устройства включения освещения при перемещении объекта в закрытом помещении таких как дом, дача, гараж и тому подобные возможна с более низкими показателями степени защиты.
Невозможности прохода сигнала. Из-за различных видов и типов датчиков существуют разные возможности препятствия сигналу сенсора. Например, при эксплуатации инфракрасных регистраторов, перед ними не должно быть никаких преград, при применении акустических – отсутствие посторонних звуков и шумов. А вот при использовании микроволновых и комбинированных видов датчико-преобразующей аппаратуры на качество сигнала, практически, никакие внешние факторы не оказывают влияния. Потому их устанавливаю на больших складах, в гаражах, системах аварийного оповещения и сигнализации.
Угол обзора. Если помещение имеет несколько дверных проемов, то лучше эксплуатировать датчик движения с углом обнаружения 360 градусов. Если же помещение снабжено одним входом или является проходным, то можно применить, к примеру, детектор с обзором 180 градусов, который будет направлен в сторону возможного появления человека.
Мощность системы освещения. Мощность устройства обнаружения перемещения напрямую зависит от того, какую мощность электроэнергии потребляет световые приборы. Величина мощности должна быть немного больше, чем значение мощности системы освещения.
Радиус действия. Эффективность работы прибора обнаружения движения для активации системы освещения прямо пропорционально зависит от расстояния его действия. В основном, радиус реагирования датчика колеблется в пределах 6-50 м. Данный параметр несомненно зависит от того, где он применяется. Если в тесном помещении, то можно использовать сенсор с минимальным радиусом действия. А вот для того, чтобы включить световое оборудование вне здания или строения, понадобится более обширная площадь обнаружения движения.
Фотореле. Это дополнительный модуль, которым снабжаются некоторые модели датчиков. Фотореле является детектором освещенности. Принцип действия заключается в том, что если параметр освещенности ниже настроек фотореле, то свет включается, а если выше, то свет остается выключенным. Наличие данного элемента позволяет значительно сэкономить электроэнергию.
Отсутствие возможности обнаружения животных
Параметр датчиков движения, на который тоже надо обратить внимание. Данная функция прибора позволяет избегать провокации сенсора на срабатывание из-за перемещения различных животных, которая сэкономит деньги за свет.
Вышеперечисленные критерии выбора должны помочь правильно выбрать оптимальные и целесообразные регистраторы движения, предназначенные для активации светового оборудования.
Выбор места установки датчика движения
Место установки датчика движения для включения света выбирается так, чтобы контролируемая зона находилась в пределах уверенного приема. При этом надо понимать, что чем выше повесить датчик, тем зона обнаружения будет шире. Но при этом возрастает вероятность ошибки, так как сигнал становится более слабым.
«Контрольной точкой» для выбора высоты считается 2,4 метр
П
При выборе места предусмотрите, чтобы рядом не было фонаря или другого источника света, отопления, кондиционеров, любых других устройств, которые в процессе работы могут выделять тепло. Не должно быть рядом и крупных объектов, которые ограничивают зону видимости. В общем, не такое простое это дело — найти место для датчика движения.и выборе места предусмотрите, чтобы рядом не было фонаря или другого источника света, отопления, кондиционеров, любых других устройств, которые в процессе работы могут выделять тепло. Не должно быть рядом и крупных объектов, которые ограничивают зону видимости. В общем, не такое простое это дело — найти место для датчика движения.
Рядом не должно быть окон, батарей
Если отслеживать движение надо во всем помещении, датчик движения для включения света ставят на потолок. Выбирают потолочную модель с охватом 360°. Но в этом случае высока вероятность неправильного срабатывания. В помещениях прямоугольной формы удобнее (а часто и выгоднее) поставить два светильника с двумя датчиками — чтобы каждый отслеживал свою зону. Если входить могут только с одной стороны, ставят настенный вариант напротив двери, развернув сектор обзора в нужном направлении.Схемы включения

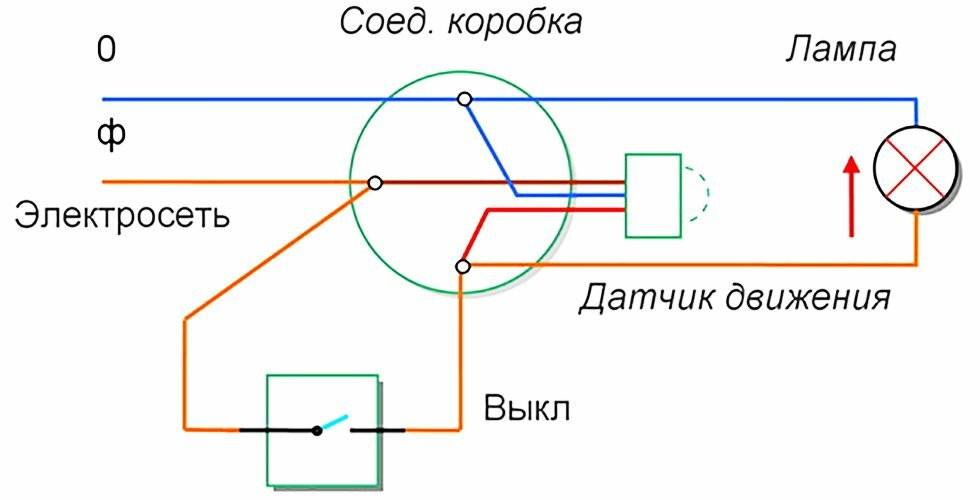

Схем включения датчиков движения несколько, но любой датчик устанавливается перед светильником. То есть питание подается на датчик, а через него уже идет на осветительные приборы. Это самый простой вариант (на рисунке ниже слева). Если говорить о проводах, то подключаем так:
- Ноль подается на соответствующее гнездо датчика, другой провод идет на один из входов люстры.
- Фаза заводится на датчик движения (есть подписанный вход), второй провод подключается к выходной клемме и подключаем к свободному выводу на лампе. На этом все, можно проверять работу.
Как подключить датчик движения к люстре
Схема простая, но свет горит только когда есть движение. Если движения нет, после того как пройдет интервал выдержки времени, освещение отключается. Других вариантов нет. Но иногда требуется включить свет надолго. Для этого надо создать обходной путь. В этом случае в схему добавляют выключатель (рисунок выше, схема справа). Если подключить датчик движения данным способом, при выключенном выключателе схема работает как описано выше: есть движение — есть свет. Нет движения — нет света. Если надо включить освещение на продолжительный период времени, просто переводят выключатель в положение включено. Тогда лампа горит непрерывно, независимо от наличия или отсутствия движущихся объектов.

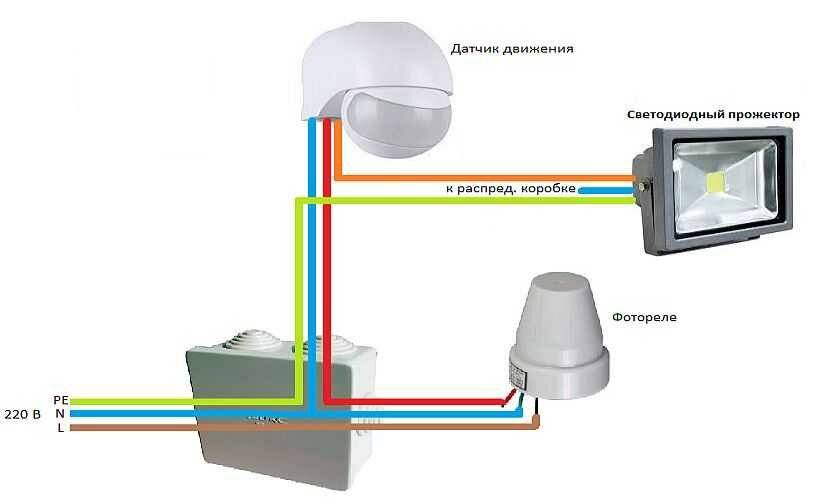

Схема управления включения уличным освещением с фотореле и датчиком движения
Применительно к улице, в схему стоит добавить датчик света (фотореле). Зачем включать уличное освещение в светлое время суток? Чтобы этого избежать, ставят в доме включатель и включают/выключают вручную. Для автоматизации процесса в схему добавляют фотореле, которое будет подавать питание только после того, как достаточно стемнеет. А дальше в работу вступает датчик движения.
Лучшие уличные датчики движения для сигнализации
Несанкционированное проникновение на придомовую территорию – пролог преступления. Обнаружить злоумышленника помогут датчики движения охранной ситуации, установленные на участке. Для работы на улице извещатели оснащают корпусами, которые защищают электронику от дождя, пыли. Устройства работают в широком диапазоне температур, имеют большой радиус действия, комплектуются надежными автономными источниками питания.

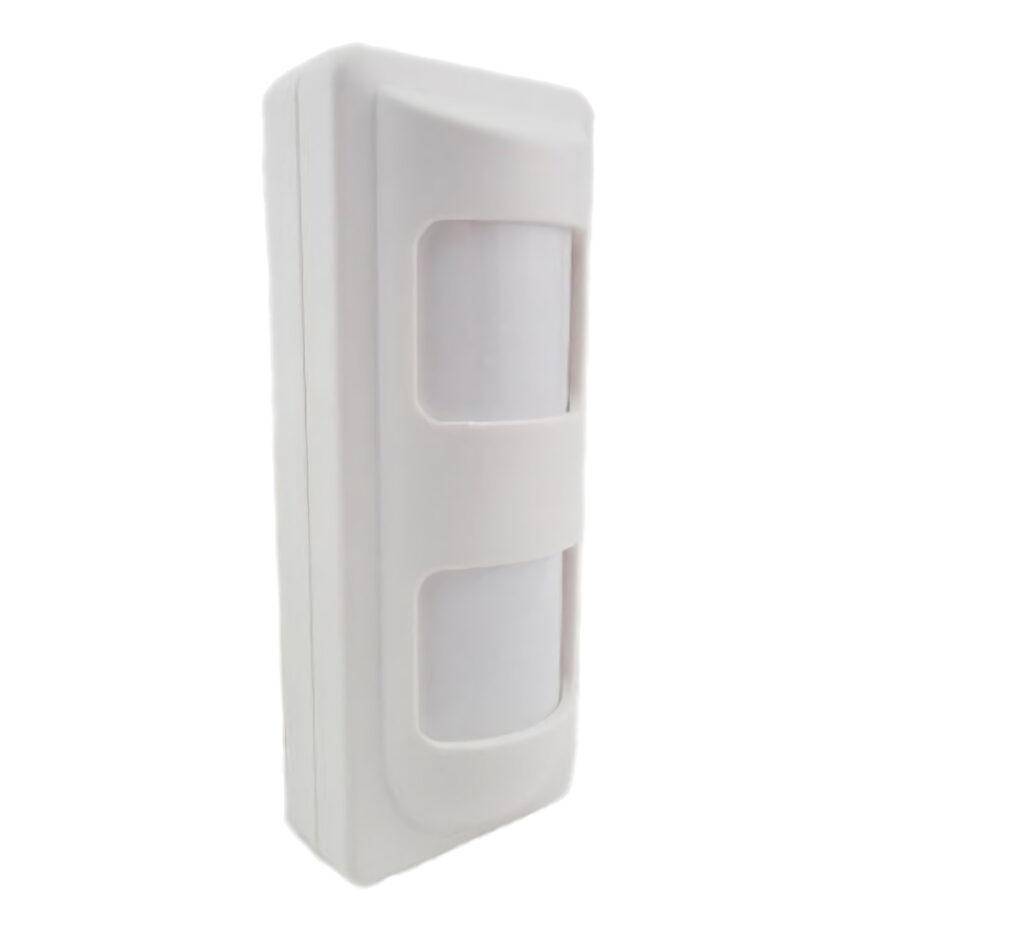

Alfa Alpir-21
Оптико-электронная модель, настроенная на передвижение тел, весом более 25 кг. Работа основана на взаимодействии двух сенсорных систем: многоуровневого распознавания и анализа. Проводное подключение обеспечивает передачу четкого сигнала независимо от погодных условий. Анализ скорости движения производится на основе интеграции высокого уровня. Корпус изготовлен из ударопрочного пластика, соответствует классу защиты от влаги, пыли IP65.
Установлено два двойных пиродатчика, 18-ти полосный дифракционный объектив обеспечивает угол обзора 110 градусов. Оптика защищена от повышенной влажности, солнечного ультрафиолета. Чувствительность регулируется в 8 диапазонах. Подготовка к работе занимает всего 40 секунд. В комплекте кронштейн с регулировкой угла расположения по вертикали и горизонтали.
Достоинства:
- Цифровое определение температуры;
- Время тревоги 2 секунды;
- Низкое энергопотребление;
- Дальность обнаружения 12 метров;
- Сложно заметить на фасаде здания.
Недостатки:
Не обнаружены.
Снизить количество ложных срабатываний помогает одноканальная температурно-климатическая линия с системой противодействия влиянию движения холодных или теплых масс воздуха, прямых и отраженных солнечных лучей. Эта технология позволяет охранной сигнализации эффективно работать во время дождя, града, снега или шторма.

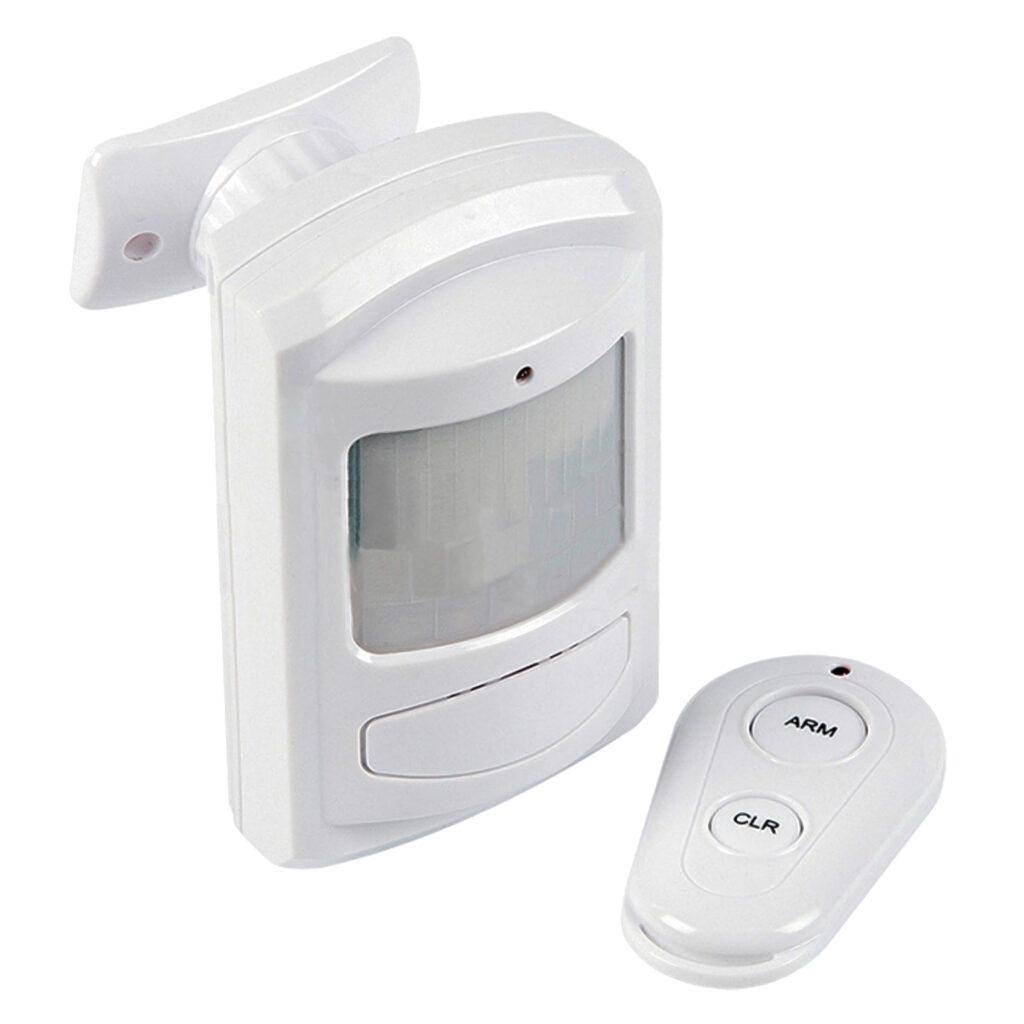

GSM Cool
Укомплектованный GSM-модулем инфракрасный датчик движения передает данные о срабатывании на 3 номера мобильных телефонов. Оповещения о проникновении приходят в виде sms-сообщений. Используемый модуль эффективно работает при температуре от -45 до +55 градусов. Угол обнаружения по горизонтали – 120 градусов, радиус действия 10 метров. Чувствительность настроена на срабатывание при перемещении тел, массой до 11 кг. Это позволяет исключить ложные срабатывания на мелких домашних животных, птиц.
Работает от аккумулятора 12В, емкостью 9800 мА\ч, который приобретается отдельно. Заряда батареи достаточно для бесперебойной работы в течение 250 дней. В комплекте поставки – звуковая сигнализация, мощностью 130 Дб. Сирена включается при срабатывании, при необходимости устройство можно отключить, оставив только оповещение смс-сообщениями.
Достоинства:
- Дистанционное управление с помощью брелока;
- Удобный кронштейн для монтажа;
- Хороший угол обзора по вертикали;
- Простая настройка.
Недостатки:
Работает с sim-картами Билайн, МТС, Мегафон.
Sapsan Gsm Pro Pri-100A
Укомплектован двойным инфракрасным сенсором, способным обнаружить перемещение на расстоянии до 12 метров. Максимальный угол обзора 110 градусов по горизонтали. Передача данных осуществляется по радиоканалу, дальность связи до 100 метров. Отсутствие проводов упрощает монтаж, эксплуатацию сигнализации.
Источник питания – батарейка формата 9 VDC, энергопотребление – до 25 мкА в режиме сканирования. Корпус изготовлен из ударопрочного полимерного материала, хорошо защищает электронику от повышенной влажности. Комплект поставки включает кронштейн для установки. Регулировка времени срабатывания позволяет выбрать режим охраны.
Достоинства:
- Индикатор заряда батареи;
- Стабильный сигнал;
- Хорошая чувствительность;
- Простая настройка.
Недостатки:
Рекомендуемый нижний порог рабочей температуры -10 градусов.
Характеристики
Выбор приборов, которые работают от электросети, обязательно основывается на их технических характеристиках. В частности, рассматривают светочувствительность сенсора, мощность контактов, рабочую зону фотореле и показатели относительно источника питания.
Так, можно выделить 7 основных характеристик:
- Чаще сенсоры подключают к сети с напряжением в 220 В и частотой 50 Гц. Реже встречаются приборы с источником питания в 12 или 24 В. Для них дополнительно нужно подключать преобразователь напряжения.
- Коммутационная способность. К фотореле может быть подключено несколько осветительных приборов. Показатель предельной мощности датчика вычисляют исходя из суммарного потребления тока лампами.
Коммутационная способность
- Порог включения измеряют в люменах. В паспорте сенсора изготовитель указывает диапазон, в котором возможна регулировка.
- Задержка включения и отключения света также указывается в документации.
- Мощность потребляют не только осветительные приборы, но и сам датчик. Производитель сообщает о пассивных и активных показателях. Например, ночью это около 5 Вт, а днем до 1 Вт.
Степень защиты (IP) важна как для уличных сенсоров, так и устанавливаемых внутри здания. В любом случае минимум должен быть IP 22. Также при выборе рассматривают габариты приборов, способы установки и подключения, рабочие температуры. Для моделей с выносным датчиком имеет значение допустимая длина кабеля.
Прибор с выносным датчиком
Как выбрать датчик движения
Производители выпускают извещатели, которые можно использовать в загородных домах, на даче, промышленных и торговых предприятиях. Независимо от сферы применения к выбору оборудования необходимо подойти избирательно. Это позволит приобрести сенсор, работающий в тех условиях, которые актуальны для пользователя. Необходимо учитывать место монтажа, особенности установки, тип питания устройства. Важными критериями являются чувствительность, радиус действия, защищенность от ложного срабатывания. Не все модели работают автономно, некоторым требуется центр управления, через который идет взаимодействие с пользователем.
Место монтажа
Выпускаются модели для внутреннего и наружного применения. Устройства, используемые на улице, должны стабильно работать при постоянном негативном влиянии климатических факторов. Для защиты от прямого попадания дождя необходим корпус, герметичность которого подтверждена стандартом IP. Лучшие сенсоры для наружного применения не реагируют на перемещение холодных или теплых масс воздуха, на функциональность не оказывает влияние солнечный ультрафиолет, дождь, град. Устройства должны обладать большим радиусом обнаружения.
Детекторы для внутреннего применения нуждаются в хорошей защите от пыли. К корпусам этих устройств предъявляются менее строгие требования. Комнатные сенсоры могут иметь ограниченную чувствительность, небольшой радиус действия, который должен соответствовать размерам комнаты. Самый удобный формат связи для таких устройств – через домашний роутер.
Способ установки
Монтаж не должен вызывать трудностей у владельца недвижимости. Способ крепления обязательно учитывает условия эксплуатации. Уличный датчик движения фиксируют с помощью кронштейнов, который позволяет менять наклон для улучшения охвата. Сенсоры системы освещения можно крепить непосредственно к стене саморезами через предназначенные для этого монтажные отверстия в корпусе. Конструкция этих устройств предполагает такой способ фиксации: производители специально делают заднюю стенку корпуса плоской.
Использование в жилой зоне дома или городской квартиры ставит свои требования. Детекторы не должны мешать повседневной деятельности, занимать много места. Приветствуется возможность сделать устройство малозаметным. Самый простой способ открытого монтажа – на двухсторонний скотч. Альтернатива – использование специальных подставок, идущих в комплекте.
Самый сложный способ установки – скрытый монтаж. Доверить эту работу лучше профессионалам. Для установки потребуется небольшая ниша в стене, аналогичная выемке под выключатель или розетку. Лицевая панель датчика для скрытого монтажа имитирует электроустановочное изделие, которые не вызывает тревоги у злоумышленника, пытающегося обойти детекторы.
Вид питания
Выпускается оборудование, работающее от электросети и автономных источников питания. Для моделей, не связанных в единую систему с осветительными приборами, подключение электропроводки не всегда оправдано. При монтаже датчиков потребуется выполнять скрытый монтаж проводов, это дополнительные затраты. Выполнить штробирование стен не всегда возможно. Преимуществом сетевых моделей является стабильная подача электроэнергии.
Оборудование с автономным питанием отличается простым монтажом, независимостью от состояния электросетей в населенном пункте. Выбирая датчик движения для дачи лучше остановиться на этом варианте. Производители предлагают модели, работающие от аккумуляторов, батарей формата АА и ААА, «Крона». Миниатюрные сенсоры комплектуются «таблетками». При выборе необходимо учитывать энергопотребление устройства, емкость рекомендованного источника питания. Это позволит приобрести технику, у которой не нужно постоянно менять батарейку. Автономные модели должны иметь индикатор о заряде.
Радиус действия
Расстояние, на котором датчики фиксируют движение, называется радиусом действия. Для устройств, используемых в помещениях, этот показатель определяется размерами комнат, коридоров. Эффективно работают модели, фиксирующие перемещения на расстоянии до 4-5 метров. Уличные детекторы должны иметь больший радиус действия. Производители предлагают сенсоры с дальностью 11-12 метров. Этого достаточно для обнаружения злоумышленника на подходе к охраняемому объекту. Если территория большая, то рекомендуются датчики с радиусом действия 20-25 метров.
Для систем уличного освещения достаточно фиксировать движение на расстоянии до 6 м. Этого достаточно для создания комфортных условий на городских тротуарах, аллеях, площадках в парках.
Фотореле для уличного освещения: оснащение дополнительными функциями
Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.
Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.
Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека
Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.
Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.
Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.
Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца
Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602
Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.
Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.
Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.
Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601
Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.
Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.
Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е
Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.
Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.
Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности
Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.
Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.
Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.
