Схема подключения фотореле для уличного освещения: монтаж своими руками

Виды фотореле

Как уже говорили, есть фото-реле со встроенным и выносным датчиком освещенности. Кроме можно найти следующие разновидности:

  • Со встроенным датчиком движения. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.п.
  • С таймером. Если вы не хотите, чтобы свет горел ночью все время, а гас, например, в полночь, вам нужна такая модель. Выставляете таймер на желаемое время, он отключает освещение. Фотореле с таймером можно ставить на цепь, питающую декоративную подсветку двора, сада.

    Фотореле бывают разных видов

  • Астротаймер. Это уже не фотореле, а более серьезной устройство, в память которого заложены время заката и восхода разных климатических зон. При настройке вы задаете часовой пояс и само устройство включает/отключает освещение в зависимости от заложенных данных. Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой.

Если вам нужна одна из описанных выше функций, совсем не обязательно покупать фотореле с датчиком движения или таймером. Можно установить обычный датчик, и, последовательно с ним, подключить нужное устройство (датчик движения или таймер). Функции будут те же, а ремонт и замена обойдутся в меньшую сумму. Если в фотореле с дополнительными функциями выйдет из строя одна из частей, придется менять устройство полностью, а стоит такой вариант дороже собрата «без наворотов».

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

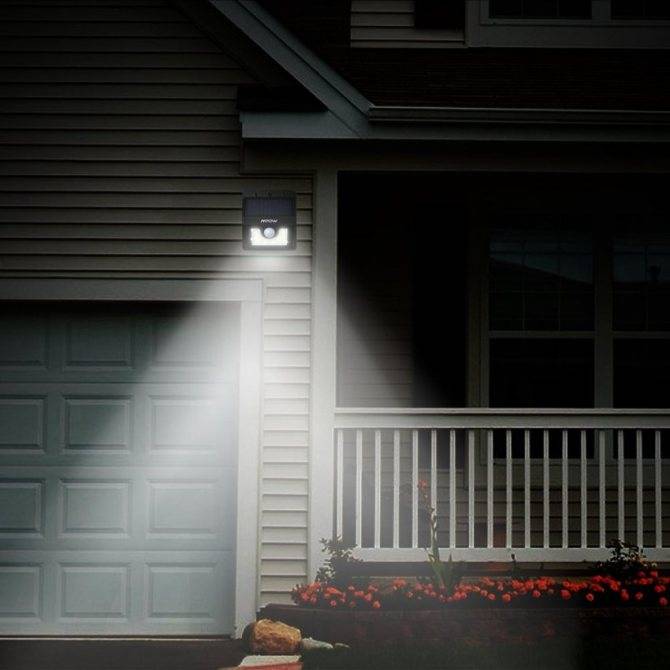

Пример фотореле с датчиком движения

Среди них:

  • Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
  • Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
  • Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
  • Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

  • Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
  • Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

НазваниеТок коммутации, АРабочее напряжение в сети, ВСтепень защиты, IPПроизводительЦена, руб.
ФР-61024054Украина150
PS-1622044Узбекистан200
HOROZ HL 4722523044Турция210
FERON SEN 272522054Китай250
ФР-601523044Россия420
SOU-11623056Чехия650
Люкс-2823044Россия800
Luna 126 Star Theben1623055Германия2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

ПараметрыФР-600ФР-601ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт130011002500
Предельная нагрузка при использовании с люминесцентными лампами, Вт7806001500
Мощность во включённом состоянии, Вт0,45–6,60,45–6,60,45–6,6
Максимальный ток нагрузки, А3–61020
Рабочий уровень освещённости, Лк5–15 (без регулировки)5–505–50
Период отсрочки, с1616
Уровень защиты по ГОСТ 14254IP44IP44IP44
Степень защиты от поражения токомIIII
Диапазон рабочих температур, оС-25 … +40-25 … +40-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

ФР-601 (602)

Если речь заходит об использовании стандартных однофазных фотореле для освещения, то самой популярной моделью являются устройства ФР-601 и ФР-602 производства компании ІЕК.

Они достаточно надежные, и даже у непосвященных в электронику пользователей не возникает вопросов, как подключить автоматический регулятор подсветки. Эти две модификации  имеют несущественные различия: они обе работают с током одних и тех же напряжения и частоты, имеют аналогичную потребляемую мощность (0,5 Вт) и абсолютно одинаковые комплекты поставки.

Различия касаются лишь максимального сечения подключаемых проводников: для 601 модели она составляет 1,5 кв. мм., а для 602 — 2,5. Следовательно, отличается у них и номинальный ток нагрузки: 10 и 20 А, соответственно. Фотоэлемент у обеих моделей встроенный, его регулировка возможна в пределах от 0 до 50 лк с шагом в 5 лк.

Для чего устанавливают датчик движения в цепь освещения

Датчик движения — устройство с инфракрасным элементом, способным обнаруживать движение человека. В связи с чем, выполняет коммутацию фонарей и других электроприборов. Отключение их совершается в тот момент, когда электроцепь размыкается, при отсутствии перемещения.

ДД для подключения с фотореле к светодиодному прожектору, продается со схемой и заводской инструкцией по включению. Серьезные компании, производящие такое оборудование, размещают схему прямо на корпусе такого датчика.

Поэтому вполне можно выполнить сборку цепи самостоятельно. Тем более, что этот процесс похож на вариант подключения стандартного выключателя. Ведь ДД, аналогично ему, замыкает/ размыкает электроцепь с последовательно расположенным в ней прожектором светодиодным.

Материалы

До начала работ вам потребуется закупить следующие материалы:

3-х жильный кабель сечением 1,5мм2

Для освещения с потреблением не более 16А обычно хватает данного сечения. Но все может зависеть от протяженности участка и мощности ламп.

Если вы не ограничены финансово, то можно выбрать бронированный кабель. В этом случае не придется использовать трубы ПНД.

Однако разделывать его как в щитовой, так и при подключении светильников будет не просто. Поэтому большинство использует привычную марку ВВГнГ 3*1,5мм2.

труба ПНД

модульный контактор с нормально открытыми контактами

датчик освещенности или фотореле + сумеречное реле

уличные светильники

модульные автоматы

переключатель 3-х позиционный

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

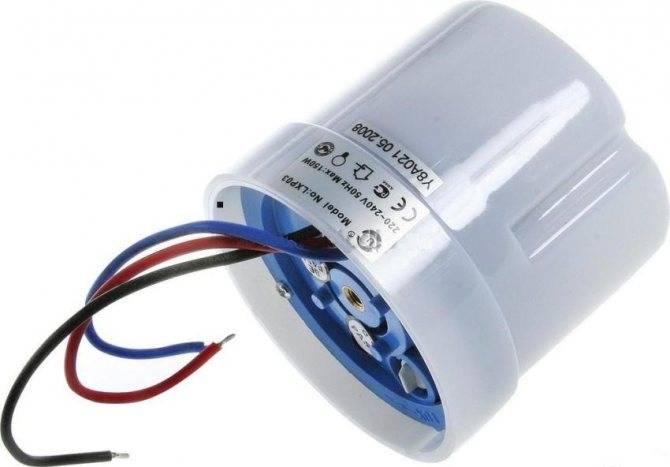

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.


Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.


Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки


С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

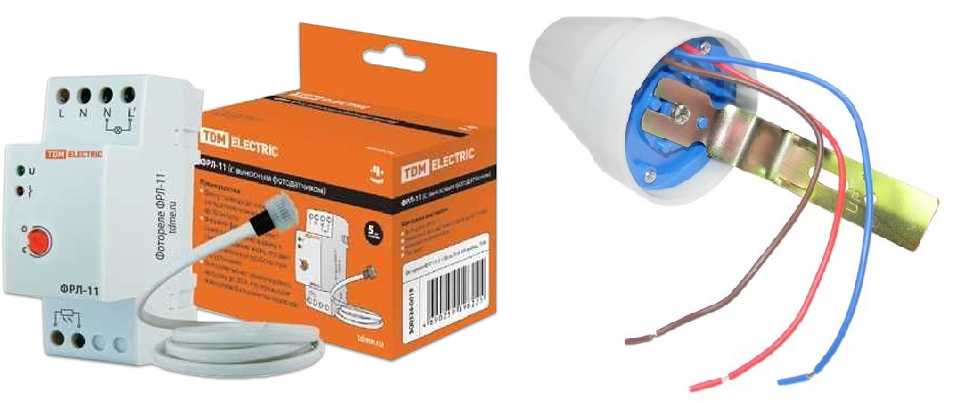

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

  • Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
  • Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

    Технические характеристики фотореле

  • Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
  • Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

  • Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
  • Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

    Пример характеристик для подстройки реле ФР-11 М

  • Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Схема фотоэлемента своими руками

Устройство фотореле — фотопроводящая клетка является компонентом, используемым в электронике с Arduino для создания светового датчика своими силами.

Принцип работы такой схемы. Фоторезистор обладает переменным сопротивлением, которое меняется в зависимости от окружающего света. Чем больше света, тем интенсивнее уменьшается удельное сопротивление, и, наоборот, при большом количестве света его удельное сопротивление увеличивается. Таким образом, этот полупроводник позволяет электрическому току проходить в большей или меньшей степени.

Этот небольшой компонент недорогой, поэтому многие радиолюбители используют его во многих приложениях в качестве детектора яркости для включения света с заранее установленным временным порогом. При использовании платы Arduino возможности реализации и программирования таких схем безграничны.

Таким образом, домашний мастер сможет установить такой программируемый выключатель у входа в дом или в гараже, который будет учитывать величину естественной освещенности, в зависимости от времени суток или погодных условий.

Алгоритм подключения фоторезистора:

  1. Чтобы оптимизировать измерения уровня света, необходимо добавить резистор и создать мост делителя напряжения
  2. Здесь подключают фотоэлемент и сопротивления 10 кОм для того, чтобы добиться работы мостового делителя напряжения.
  3. Напряжение питания составляет 5 В — обозначение красный провод.
  4. Вольтметр должен быть откалиброван для постоянного напряжения (обозначение VDC). Когда освещенность равна нулю, измеренное напряжение будет близко к 0 В, потому что сопротивление фоторезистора очень велико.
  5. Принцип работы: при ярком свете напряжение будет приближаться к значению источника питания, то есть 5 В, потому что сопротивление фоторезистора незначительно ,близко к 0 Ом.
  6. В темноте сопротивление увеличивается примерно до 0.59 МОм, а при ярком свете сопротивление уменьшается до 222 Ом.
  7. Используя плату Arduino, фоторезистор и реле 5 В/230 В, создают датчик сумерек, позволяющий управлять внешним освещением дома, предварительно настроив его по порогу яркости на включение или выключения источников света.
  8. Arduino будет способствовать созданию переключателя автоматического сумеречного времени задержки.

Чтобы сделать сумеречный переключатель с помощью Arduino, потребуются следующие материалы :

  1. Плата Arduino или версии Uno и Arduino Mega.
  2. Доска для сборки электросхемы.
  3. Фоторезистор.
  4. Сопротивление 10 кОм.
  5. Одностороннее реле 5 В/230 В.

Чтобы спроектировать фотореле для уличного освещения своими руками с платой Arduino, нужно будет использовать реле для управления лампой 230 В. Перед лампой должен быть установлен термомагнитный прерыватель цепи для защиты сильноточной части, в случае перегрузки по току или короткого замыкания. Работа фотодатчика обеспечивается фотоэлементом, пороги включения и выключения лампы устанавливаются в программе Arduino.

Программа Arduino автоматизирует включение и выключение сумеречного реле, питающего лампу напряжением 230 В. Две секунды задержки времени, а также два пороговых значения, позволяют убрать резкие колебания в яркости. Таким образом, реле не будет постоянно включаться/выключаться при резких изменениях яркости.

Ссылка на скетч: https://cloud.mail.ru/public/6CCG/FEVHHS75q

Возможное улучшение схемы — добавить датчик движения, который будет включать лампу ночью только при обнаружении движения.

Таким образом, использования фотореле в линиях уличного освещения создают эффективную энергосберегающую систему, которая способна надежно включать приборы освещения без участия человека. На любом радио рынке можно приобрести все необходимые компоненты, и собрать такую недорогую схему работы осветительных приборов на придомовом участке своими силами.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

  • с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
  • уличный либо комнатный вариант использования (зависит от класса защиты IP);
  • фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

  1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
  2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
  3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
  4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
  5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
  6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
  7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
  8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
  9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Инструкция по подсоединению фотореле фирмы Feron

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Фотореле, их виды, применение, схема подключения

Фотореле применяемое для уличного освещения, изобрели сравнительно недавно, но оно уже прочно вошло в практику городских коммунальных служб. Популярность этот прибор завоевал благодаря своим отличным эксплуатационным  свойствам: надежность в работе и значительная экономия электроэнергии.

Если говорить конкретнее, то выгода от использования фотореле для уличного освещения заключается в том, что при наступлении темного времени суток та или иная зона освещается в автоматическом режиме. Фотореле с большой точностью может определить начало включения и отключения световых приборов, при этом за счет работы потенциометра автоматически контролирует уровень освещения.

Применяют фотореле также и в осветительных системах фасадов зданий, дворов, загородных домов, автостоянок, зоны видимости видеокамер при наступлении темноты, чтобы автоматизировать освещение витрин магазинов, вывесок и рекламных щитов.

Как устроено фотореле для уличного освещения

Зачастую фотореле уличного освещения называют – автомат уличного освещения. Основным его компонентом является фотодатчик, в качестве которого используется фотодиод. Фотодатчик может находиться в корпусе или снаружи. При первом варианте все устройство монтируют на улице. Во втором случае фотодатчик – на улице, а электронный блок устанавливают в электрическом щитке в помещении.

Большинство таких приборов на корпусе имеют механический выключатель и регулятор порога срабатывания для задания величины освещенности, при которой включается свет.

При этом, таймер можно запрограммировать так, чтобы его включение происходило в назначенный день недели.

Фотореле с выносным фотоэлементом (рис. 1)

Фотореле, имеющее регулировку порога срабатывания (рис. 2)

Фотоэлемент внутри корпуса, снабженный таймером (рис. 3)

Фотоэлемент внутри корпуса (рис. 4)

К основным техническим характеристикам относятся:

  • номинальное напряжение сети
  • номинальная частота сети
  • коммутируемый ток
  • диапазон срабатывания
  • мощность потребления от сети
  • максимальный диаметр подключаемых проводов
  • габариты
  • масса
  • допустимые колебания сети
  • диапазон температуры окружающей среды

Принцип действия

Работа фотореле для уличного освещения основана на свойствах фотодатчика, который контролирует величину освещенности. Принцип действия заключается в том, что при недостаточном уровне света (при наступлении сумерек) контакты замыкаются, вследствие этого происходит включение системы освещения.

А на рассвете природная освещенность возрастает, что приводит к размыканию контактов и отключению источников искусственного света. Конструкция прибора  для уличного освещения предусматривает возможность установки того диапазона чувствительности к свету, который будет наиболее рациональным к условиям его использования.

То есть, устройство действует в зависимости от интенсивности освещения.

Схема подключения

Схема подключения фотореле в едином пластмассовом корпусе для уличного освещения достаточно проста, что можно увидеть на (рис. 5). Внутри корпуса прибора есть две пары клемм. Одна из них подсоединяется к сети, а к другой подключают светильник. Из корпуса приборов, в которых клемм нет, выводятся три провода различного цвета.

Для их подсоединения вблизи фотореле устанавливают распределительную коробку. «Нулевой» провод подключаются к светильнику и к самому реле на прямую через скрутку или клемник, «земля» так-же через скрутку или клемник на прямую к светильнику, «фазный» провод через реле в разрыв.

Проще говоря перед нами схема подключения одноклавишного выключателя, только в роли выключателя у нас реле.

Прокладка кабеля под землей

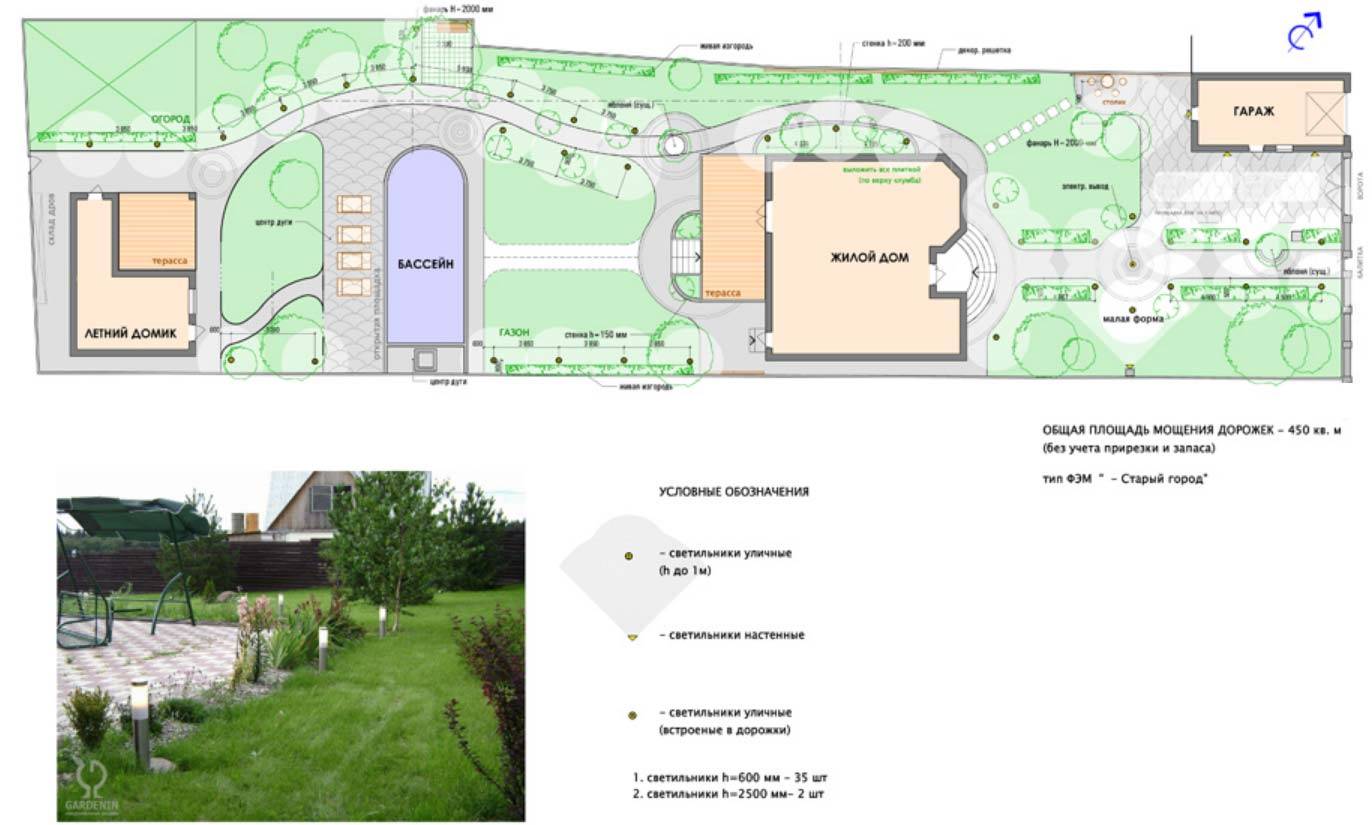

Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.

После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.

Далее на дно засыпаете песчанную подушку высотой в 10-15см.

Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.

Каждая труба должна иметь выход в местах установки уличного светильника. То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.

Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.

В каких-то точках может быть по 3 ли 4 выхода трубы на поверхность. Все зависит от схемы освещения и мест расстановки садовых фонарей.

Кое-где рекомендуется сделать отдельный выход под розетки.

Они бывают очень полезны на территории сада.

После полной укладки труб, тросиком затягиваете в них кабель и оставляете некоторый запас (примерно в 30-40см) в каждой светоточке на выходе из трубы.

Разрезаете в этих местах кабель и тяните его к следующему фонарю.

Если у вас разветвленная система освещения и проложено несколько линий, то каждый из кабелей стоит заранее подписать.

На глубине от поверхности в 30см желательно проложить сигнальную ленту.

1 of 2

Стоит она недорого, зато вы в будущем, когда захотите произвести перепланировку или проложить еще дополнительные коммуникации на участке, данной лентой защитите свой кабель от случайного повреждения.

Установка

Рассмотрим на примере, как подключить фотореле для уличного освещения. Инструкция приводится для проекта с креплением на стену.

Подготовленный фотодатчик с лампой на стенде:

Установка выполняется по пунктам.

Необходимо выключить электропитание в распредкоробке объекта, во избежание несчастных случаев и замыканий.

К месту будущей установки сумеречного выключателя протягивается питающий кабель. В качестве такового подойдет, например, доступный и надежный трехжильный ПВС.

Делается зачистка жил. Для заведения в клеммы следует удалить изоляцию примерно на 10–12 мм.

Далее, если в корпусе нет технологических отверстий под кабель, их следует проделать (высверлить или вырезать). Для повышения герметичности вводных отверстий их можно дополнить резиновыми уплотнителями, задерживающими влагу и пыль.

Когда подготовительный этап завершен, начинается подключение фотореле согласно приведенной ранее схеме. В рассматриваемом примере фаза выводится на разъем L, а нейтраль — на N. «Земля» выводится на отдельную специальную клемму

Важно правильно подключить все жилы и не перепутать клеммы.

Для подключения фотосенсора к прожектору или лампе силовой провод отрезается на необходимую длину. Изоляцию следует зачистить тоже примерно на 12 мм и подсоединить проводники к клеммам патрона и соответствующим выводам фотопереключателя

Если корпус лампы непроводящий, заземление можно не подсоединять.

После завершения разводки следует собрать корпус и включить питание на щитке. Далее важно настроить само реле. С целью помощи в этом процессе все заводские модели обычно снабжаются специальным черным пакетиком для имитации наступления темноты.

На корпусе сенсора освещённости присутствует регулятор с подписью LUX, он отвечает за подстройку вызывающей срабатывание реле интенсивности светового потока. В целях максимальной экономии его можно сразу установить на минимум: тогда свет станет включаться только в полной темноте. Подстроечный регулятор, как правило, расположен около винтовых клемм.

Его «подкручиванием» можно выбрать желаемый порог срабатывания и проверить его, сымитировав ночь методом «черного пакетика». Популярный датчик света для уличного освещения модели ФР-601 содержит регулятор в нижней части корпуса. Он промаркирован от «−» до «+».

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
