Обвязка для ванны: обзор видов систем “слив-перелив” + пошаговый инструктаж по монтажу

Как установить или поменять обвязку

Установку универсальной системы простого исполнения вы можете выполнить самостоятельно. Монтаж более сложной полуавтоматической или автоматической системы лучше поручить профессионалам.

Для проведения работ потребуется:

• устанавливаемая сливная система;
• болгарка или ножовка по металлу;
• плоская или крестовая отвертка;
• хлопчатобумажные салфетки;
• силиконовый герметик.

Установку обвязки для ванной выполняют в несколько этапов.

Демонтаж старой обвязки

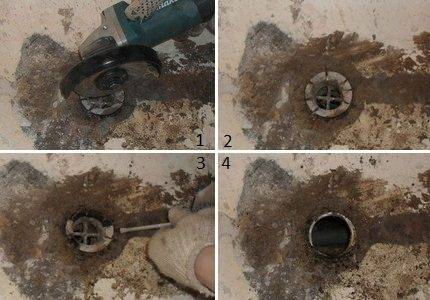

Прежде чем приступить к установке нового сливного оборудования, необходимо тщательно очистить поверхность ванны и демонтировать вышедшее из строя устройство.

Пластиковые системы не составит труда раскрутить, в крайнем случае – сломать. Для извлечения металлической обвязки придется воспользоваться болгаркой.

Если подлезть под ванну будет затруднительно, советуем перевернуть емкость вверх дном. Устранить загрязнения можно, протерев поверхность смоченной в моющем средстве хлопчатобумажной салфеткой.

Установка сливной и переливной горловины

Обе горловины имеют одинаковое строение. Они состоят из лицевой накладки, самой горловины, винта и прокладки. Первым делом устраняют с поверхности горловины все заусеницы, обрабатывая поверхность наждачной бумагой, напильником или ножом.

Сливное отверстие протирают насухо. Решетки отсоединяют от трубок слива/перелива.

Продев стяжной болт сквозь центр лицевой накладки, вставляют его с другой стороны в переливную горловину, затягивая широкой отверткой.

Затягивание винта выполняйте без усилий, чтобы не повредить хрупкие элементы.

По такому же принципу собирают верхний перелив.

Сборка сифона

У сифона для ванн есть две основные части, которые необходимо соединить.

Малую часть вставляют в большую заготовку, закручивая гайку до упора. Даже при закручивании гайки до упора малая часть должна двигаться по своей оси, благодаря чему в процессе монтажа конструкции гофру можно располагать в любом удобном направлении.

Вторую гайку также вкручивают до упора, чтобы резиновая прокладка плотно прижалась к этой части сифона. После этого можно вкрутить крышку ревизии в сифон, предварительно вставив в нее резиновый уплотнитель.

Наличие этого элемента упрощает процедуру устранения засора.

Соединение элементов

Для присоединения гофры к нижней части слива и верхнему переливу на ровные срезы обоих концов трубы надевают гайки, натягивая одновременно с этим конусные прокладки. Их следует расположить толстой стороной к гайке.

Используя гофрированную трубку, вы всегда сможете растянуть ее до необходимого размера так, чтобы она легко вошла в патрубок. В некоторых моделях гофру можно соединять с переливом и без гайки. Для этого ее просто натягивают на штуцер.

Сифон подсоединяют к сливной горловине, фиксируя накидной пластиковой гайкой. Для герметизации стыков не забывают установить резиновую прокладку.

К сифону с помощью накидной гайки присоединяют гофротрубу, ведущую к верхнему переливу и патрубок, который будет подключаться к канализации.

Соединив элементы и установив ванну на прежнее место, остается только проверить работоспособность системы. Для этого под сифон на пол прокладывают 1-2 слоя газеты и запускают систему, открыв водопроводный кран.

Малейшие протечки непременно оставят следы на влаговпитывающей бумаге. В случае обнаружения проблем, подтягивают пластиковые элементы на сифоне.

Если и это не помогло – применяют силиконовый герметик, обработав им состыковочные детали конструкции.

И напоследок совет: помните, что даже качественная обвязка, выполненная из материалов повышенной прочности, способна выйти из строя при неправильной эксплуатации.

Система слива/перелива не является 100% гарантией от перетекания воды за борта емкости при сильном напоре. Поэтому всегда следите за уровнем воды при наполнении ванны.

Как заменить обвязку ванны своими силами представлено в видео

Устройство обычной, полуавтоматической и автоматической обвязки

Рассмотрим, как устроены различные варианты обвязок.

Устройство обычного слива перелива

В состав традиционной обвязки входят следующие элементы:

• Сифон;
• Приемник выпуска;
• Приемник перелив;
• Изливная трубка;
• Отвод для подключения к канализации.

Принцип работы простой обвязки несложен. В одном из бортиков ванны устроен перелив – дублирующий выпуск. Как правило, отверстие перелива расположено на расстоянии 5 см от верхнего борта.

К отверстию перелива с обратной стороны ванны крепится приемный блок, а снаружи – решетка. К приемному блоку присоединена изливная трубка, которая соединяет его с патрубком, идущим от нижнего выпуска. Корпус сифона может быть разборным, но современные модели, как правило, выпускают с монолитным стаканом.

Работает система крайне просто. При желании набрать в ванну воду отверстие нижнего слива закрывают пробкой. Когда уровень воды доходит до отверстия перелива, жидкость по изливной трубке попадает в выпуск, а затем в канализацию. Наличие исправно действующего перелива защитит от переполнения ванны и попадания воды на пол.

Устройство перелива автомата

Одной из первых фирм-производителей автоматических систем слива стала немецкая компания Kaiser. В принципе, в этой системе приемник перелива и трубка излива, не отличается по конструкции от традиционной обвязки. Нововведение заключается в использовании особой конструкции пробки.

Пробка оснащена особой пружиной, дополненной фиксатором. Благодаря этому устройству, простым нажатием на кнопку можно либо перекрыть слив, опустив в него пробку, либо, напротив, извлечь пробку, чтобы вода свободно уходила.

Использование такого выпуска довольно удобно, так как для того чтобы извлечь пробку можно нажать на кнопку ногой. Кроме того, использование такой системы может быть обусловлено эстетическими соображениями. Однако приобретать следует только фирменные автоматические сливы. Дело в том, что повышенная сложность конструкции в изделиях невысокого качества приводит к частым поломкам. Отремонтировать такую обвязку вряд ли удастся, в большинстве случаев, ее приходится менять полностью.

Устройство перелива полуавтомата

Полуавтоматические обвязки по принципу работы похожи на автоматические. В таких системах управление работой производится при помощи следующих элементов:

• Приемник, дополненный блоком управления;
• Тросик;
• Пробка.

Блок управления может представлять собой пробку, рукоятку или вентиль. В любом из вариантов управления отверстие для перелива скрыто под блоком. При воздействии на блок управления усилие, посредством троса, передается на пробку.

Использование такой системы позволяет управлять пробкой, находясь в ванне или вне ее. В последнем случае, можно управлять пробкой, не опуская руки в воду, что очень удобно, особенно, если набрана слишком холодная или чрезмерно горячая вода.

Какую выбрать обвязку для ванны: автомат или полуавтомат

Слив-перелив является крайне важной установкой для ванны, независимо от того, где она используется, в доме, в салоне красоты и других помещениях. Выбор автоматической или полуавтоматической системы слива-перелива зависит от ваших предпочтений, потребностей и финансовых возможностей

Выбор автоматической или полуавтоматической системы слива-перелива зависит от ваших предпочтений, потребностей и финансовых возможностей

Стоит заметить, что то, на сколько правильно будет работать слив системы, зависит множество факторов:

• Качества устройства;
• Грамотности монтажа;
• Правильности герметизации.

Монтаж можно вполне осуществить самостоятельно, не обращаясь к специалистам и не тратив большие средства.

Самое главное, это следовать рекомендациям, представленным ниже и инструкции, которая есть на каждом наборе слива-перелива.

1. Работа должна проводиться последовательно.
2. Обязательно можно и нужно использовать дополнительные специальные уплотнители, чтобы система была максимально герметичной.
3. При закручивании деталей, нужно быть максимально аккуратными, чтобы не сорвать резьбу.
4. Затягивание элементов осуществляется на ¼ от полного оборота после того, как было сделано затягивание вручную.
5. Если есть проблемы с закручиванием соединения, то нужно проверить ровность расположения гайки.

Монтаж системы слива-перелива проводится только после того, как ванна установлена на опоры, в противном случае, трубки могут повредиться, если потребуется передвижение ванны или она будет шататься.

Как уже было отмечено, нужно обязательно соблюдать последовательность проведения монтажа, чтобы впоследствии не пришлось устранять оплошности.

Затем присоединяется сифон и закрепляется с отводом в тройнике при помощи гайки. Здесь уплотнителем служит резиновая манжета. Горловину перелива соединяют с боковым отверстиям посредством сифона.

Процесс завершается посредством соединения сифона и канализационной трубы. Другими словами, нужно подключить специальную сливную трубу.

Каждое соединительное отверстие должно быть проложено специальным уплотнителем, а после того как работа окончена, проводится тестирование устройства на наличие протечек. Чаша наполняется водой до критической отметки и осматривается система слива-перелива на течь даже самую мелкую.

Конструктивность устройства слива-перелива

Помимо того, что сантехника для ванны бывает металлической или пластмассовой, она отличается по конструктивности решения, применённого к данному виду. Так, например, по конструктивности выделяют универсальные, полуавтоматические и автоматические устройства.

Универсальная обвязка для ванны

Универсальный слив встречается в подавляющем большинстве квартир. Это самый простой и удобный вид обвязки, которую можно установить своими руками. И подходит он почти для всех типов ванн. Составные части, из которого состоит такое сантехническое устройства, следующие:

• выходное отверстие для слива со специальной накладкой из металла с крышкой;
• выходное отверстие для перелива с металлической накладкой;
• сифон с цельным или разборным корпусом;
• шланг в виде гофра. Установка гофры на сливе и переливе соединит их между собой;
• отводная труба, подключаемая к канализации.

Универсальная система — это хороший способ и сэкономить и упростить себе установку.

Обвязка для ванны автомат

Система этого типа мало чем отличается от универсальной. Суть отличия в конструктивных особенностях пробки. Немцы первыми ввели систему автомат в обиход. Сейчас многие фирмы производители используют эту технологию.

Принцип работы довольно-таки прост:

1. Нажимаешь на кнопку и перекрываешь слив пробкой, оснащённой пружиной и фиксатором.
2. Вытащив пробку, обеспечиваешь свободный уход воды. Очень удобно делать это даже ногой, нажав на кнопку.

Минусом автомата является сложная конструкция. Именно сложность и приводит к частым поломкам. Ремонту такой сантехнический прибор не подлежит — его приходится менять целиком. Поэтому, если и выбирать, то обвязку от известных производителей. Так, хоть вещь прослужит подольше.

Обвязка для ванны полуавтомат

Это устройство перелива очень похоже на автоматическое, но только принципом своей работы. Чтобы понять, как оно работает, рассмотрим составные части:

• соединительный тросик;
• пробка на горловине перелива;
• приёмник с блоком управления.

Блок управления — это профессиональный термин. На самом деле мы его знаем в виде какого-либо вентиля или пробки. Само отверстие мы не видим, потому что оно закрыто тем самым блоком управления. При повороте вентиля передается усилие через тросик на пробку. Так, в полуавтомате можно регулировать уровень слива, даже не опуская руки в воду. При желании, лёжа в ванне, можно управлять и ногой.

Очень хорошо видно на фото, что из себя представляет полуавтоматическая обвязка. Исходя из просмотренного, каждый для себя может сделать вывод сложна ли будет установка.

Предназначение и конструктивные особенности

Слив для раковины в ванной или на кухне с переливом являет собой изогнутую конструкцию, ключевое предназначение которой – перенаправлять излишки воды в канализацию, препятствуя тем самым переполнению чаши раковины.

Устройство сливной системы ванны практически идентично конструкции, предназначенной для раковины.

В момент смыва вода сначала поступает в полость сифона, откуда перетекает в изогнутое «колено» и продвигается в направлении общего стока

Конструктивно слив перелив для мойки или раковины состоит из таких элементов:

• сифон с гидрозатвором – являет собой «U»-образный элемент, который выполняет двойную задачу: препятствует источению зловонного запаха из канализации и защищает расположенную ниже сливную трубу от засорения.
• сливная труба – выполнена из гофрированной или жесткой пластиковой трубы и предназначена для перенаправления стоков в систему канализации.

Главный секрет функциональности сифона в его конструктивном исполнении. За счет изгиба вода полностью не покидает трубу. Образованный водный затвор и выступает преградой проникновения канализационных «амбре» в сливное отверстие.

Самый простой вариант сифона являет собой пластиковую конструкцию, собранную из патрубков разной конфигурации и манжет диаметром в пределах 32-40 миллиметров

Такие конструкции удобны тем, что в случае засорения их не составит труда снять и прочистить механическим либо химическим способом.

Хотите установить более долговечное устройство, которому не так страшны засорения? В этом случае лучше приобрести конструкцию в виде слива перелива для раковины. От моделей традиционного исполнения она отличается тем, что оснащена дополнительной трубкой.

Это устройство соединяет отверстие, проделанное в верхней стороне бортика чаши, с расположенными перед сифоном элементами системы слива. Благодаря этому перелив отводит жидкость из раковины, предупреждая тем самым переполнение чаши.

Вспомогательная трубка, выполняющая функцию перелива, может быть изготовлена из жесткого пластика либо же гнущейся гофры; она фиксируется к элементам конструкции посредством пластикового хомута

С наружной стороны сливное отверстие прикрывает решетка. Она выполняет защитную функцию, задерживая мелкий мусор и волосы, предохраняя тем самым систему от засорения.

Определяемся с тем, что такое обвязка ванны

Система слив-перелив – это то, что можно установить своими руками без обращения к специалисту.

В процессе установки ванны необходимо правильно присоединять сливной прибор к канализационной системе

Стоит заметить, что оборудование может быть разнообразным и классифицируется по нескольким критериям:

• Материал изготовления;
• Конструктивные особенности;
• Способ монтажа.

Как правило, в качестве материала используется, либо пластик, либо металл, причем каждая установка имеет свои определенные преимущества.

Обвязка из пластика может прослужить длительное время, несмотря на то, что стоит совсем недорого. Материал используется высокопрочный и износоустойчивый, а также не портиться даже под воздействием различного рода химикатов и при слишком высокой температуре. Именно такие изделия считаются наиболее востребованными.

Однако пластиковая обвязка обладает недостатком, который заключается в хрупкости и слишком больших проблемах в монтаже. Если быть точнее, то при монтаже нередко требуется спиливание и спаивание пластиковых элементов, что ведет к образованию заусенцев и зазубрин. Перед установкой, их нужно обязательно удалить.

Металлическая обвязка изготавливается из сплава меди, латуни или полированной нержавеющей стали.

Обвязку трудно установить, а также она достаточно быстро засоряется грязью, жиром и стоит она далеко не дешево.

Принцип действия и разновидности оборудования

Система «слив-перелив» состоит из нескольких основных элементов:

• участок трубопровода с гидрозатвором (сифон);
• сливная горловина;
• гофрированная гибкая трубка для перелива воды из верхнего отверстия в ванне;
• труба, соединяющая сифон с общим отводом для жидкости;
• соединительные элементы (накидные гайки, уплотнительные прокладки и др.).

Когда уровень воды находится ниже отвода в стенке чаши, стоки уходят только через сливное отверстие. Если слив не работает или заткнут пробкой, вода может перелиться за бортики. Наличие переливного отверстия позволяет отводить жидкость, которая оказывается выше его уровня. За счет гибкого соединения с сифоном сточные воды также отправляются в канализацию.

Система слива и перелива не исключает риск затопления полностью. При засорении трубопровода ниже стыка патрубков блокируются обе составляющие системы.

Разница между механическими и автоматическими конструкциями заключается в способе регулирования слива. Последние имеют дополнительные приспособления: управляющие клапаны, кольца, тросы, пружины и др.

Особенности механических устройств

Самый простой вариант переливной системы — механический. Он предполагает ручной контроль слива стоков с помощью резиновой пробки. При закупоривании сливного отверстия вода набирается до уровня перелива, при открытии отвода — уходит в слив.

Поверх сливного и переливного отверстий устанавливаются нержавеющие решетки, которые улавливают крупный мусор и волосы, предотвращая засор.

Для фиксации пробки к ней крепится металлическая цепочка, второй конец которой закрепляется на решетке перелива.

Преимуществами механических систем являются:

• простота самостоятельного монтажа и замены деталей;
• ремонтопригодность системы (наиболее вероятной поломкой является износ уплотнительных колец);
• универсальные размеры элементов;
• длительная эксплуатация;
• низкая цена.

Характеристика полуавтоматических приборов

Полуавтоматические конструкции устроены сложнее, чем механические. Помимо основных элементов, в них есть затворный клапан, рычаг управления и контролирующий трос.

На отверстие перелива устанавливается рычаг или поворотная ручка, которая соединяется с тросом. Последний прикрепляется к пробке (штоку) слива. При повороте рычага или ручки действует поворотное кольцо, которое натягивает трос. При сокращении длины троса проем между сливом и штоком исчезает, а отверстие плотно закупоривается.

Управляющий трос может быть расположен как внутри, так и снаружи гибкой трубы.

Полуавтоматические системы имеют несколько преимуществ:

• пользователю не нужно наклоняться, чтобы закрыть слив, или погружать руки под воду при спуске воды из ванны;
• сложность механизма закрытия минимальна, система пригодна к ремонту;
• конструкцию можно установить самостоятельно;
• переливное отверстие можно оформить в соответствии с дизайном ванной (для стиля хай-тек подходят серебристые поворотные ручки, для кантри, ретро и классического стиля — стилизованные бронзовые или золотистые рычаги).

Несмотря на преимущества, полуавтоматическая система является менее надежной, чем механическая. Коррозия и жесткая вода снижают подвижность поворотных элементов и провоцируют заедание троса.

Достоинства автоматических систем

Автоматические системы слива-перелива оборудованы нажимной кнопкой-клапаном, которая имеет встроенную пружину и фиксатор. Надавить на кнопку можно ногой или рукой. При первом нажатии она опускается, перекрывая доступ стокам к сифону, а при втором — поднимается, обеспечивая слив воды.

Некоторые автоматические системы имеют функцию набора воды. Это позволяет не только отказаться от установки смесителя в небольшом санузле, но и полностью исключить затопление.

Трубы водоснабжения подводятся к переливному отверстию. Когда уровень жидкости достигает перелива, давление на входе в чашу выравнивается, а подача воды прекращается.

Достоинствами автоматических систем являются:

• возможность управления сливом ногами;
• отсутствие дополнительных приспособлений (цепочки, троса);
• подбор кнопки в соответствии с дизайном санузла (их выпускают из меди, латуни, стали, с никелевым или хромовым покрытием).

Недостатками являются низкая прочность пружины и высокая цена (4-18 тыс. руб.). При поломке одного компонента необходима замена всей системы.

Непрофессионалу будет сложно правильно сделать слив, поэтому к стоимости устройства добавляется оплата работы сантехника.

Разновидности сантехизделий по материалу

Обвязки для ванн изготовляются в широком ассортименте. Согласно двум основополагающим критериям, существуют два варианта принятой классификации.

• по материалу, из которого изготовлено изделие;
• по технологическим особенностям конструкции.

Для производства большей части сантехнических систем применяются следующие материалы:

• высокопрочные полимеры;
• цветные металлы/сплавы (бронза, медь, латунь);
• сталь-нержавейка, которая в качестве защитного слоя покрывается хромом.

Рассмотрим особенности изделий, выполненных из разных материалов.

Вариант #1 — пластиковые

Для систем, выполненных из высокопрочного пластика, характеры следующие особенности:

• долгий период эксплуатации;
• материал не разрушается даже при длительном воздействии влаги;
• сравнительно низкая цена;
• легкость в установке и в эксплуатации;
• гладкая внутренняя поверхность, препятствующая образованию засоров;
• устойчивость к современным чистящим препаратам, состав которых часто включает агрессивные химические вещества.

В то же время пластиковая обвязка с гофрой имеет определенные недостатки, из которых основными являются излишняя хрупкость материала, что требует особого внимания при монтаже, а также размягчение полимера под воздействием горячей воды.

При монтаже полимерного слива-перелива на ванную важно проверить места крепежа на появление заусенцев, которые могут возникнуть при отливе изделий. При обнаружении подобных дефектов их необходимо удалить, поскольку при наличии подобного дефекта невозможно осуществить прочное соединение всех компонентов конструкции. Горячая вода приводит к деформации трубы в местах, где из-за неправильной установки образовались участки напряжения

Горячая вода приводит к деформации трубы в местах, где из-за неправильной установки образовались участки напряжения.

Вариант #2 — металлические

Сантехнические устройства из цветных металлов либо полированной/хромированной стали несколько уступают по популярности пластиковым аналогам. Они прочны и долговечны, однако имеют намного большую стоимость.

Современные обвязки для ванн представляют комплексные системы, позволяющие значительно упростить процесс установки сантехники и управлять сливом воды во время пользования

Недостатком подобных изделий является также сложность в установке: при монтаже конструкции необходимо точно подогнать детали изделия, используя специальные инструменты.

Металлические обвязки склонны к образованию жировых и прочих отложений, они могут пострадать от активных веществ (кислот, щелочей), которые иногда добавляются в препараты бытовой химии.

Монтаж

Установкой слив-перелива можно заняться самостоятельно. Но при этом нужно помнить о том, что от качества проделанной работы будет зависеть и герметичность ванны. Чтобы установить такое устройство своими силами, необходимо соблюдать следующие рекомендации:

Придерживйтесь строгой последовательности в работе.
Для обработки соединений необходимо использовать специальные уплотнители.
Закручивая детали необходимо соблюдать осторожность, чтобы нечаянно не сорвать резьбу.
Все используемые элементы следует затягивать на одну четверть полного оборота, после того, как они были закручены рукой.
Если в какой-то момент возникает сложность в закручивании соединения, тогда нужно проверить, насколько ровно стоит гайка.

Сам монтаж следует начинать только после того, как с помощью опоры закрепляется чаша. Вся ванна выставляется по уровню и фиксируется в нужном направлении. При этом оставляется небольшой зазор по высоте между резервуаром и полом. Что касается последовательности выполнения работы, то она выглядит следующим образом:

1. Нижнее отверстие ванны скрепляется с тройником. В этот момент само соединение обрабатывается при помощи уплотнителя, а все элементы фиксируются при помощи винта.
2. После этого присоединяется сифон, который скрепляется с отводом тройника. Для этого нужно использовать гайку. В качестве уплотнителя в этом случае можно использовать резиновую манжету.
3. Горловина для перелива затем соединяется с сифоном (изогнутая боковая трубка).
4. Завершающим этапом такой работы становится присоединение сифона к трубе канализации. И здесь на помощь приходит изливная труба.

Важно! Высота сливного отверстия должна находится от пола минимум на 15 см, так вода будет сливаться быстрее. Для того чтоб вода не застаивалась, необходимо проследить, чтоб сифонная конструкция располагалась выше канализационных труб.

Когда монтаж будет закончен, ванну необходимо проверить на наличие протечек

Для этого чаша наполняется водой и в этом момент внимательно просматриваются все соединения и имеющиеся стыки. И вот если на их поверхности появляются капли, тогда элементы повторно закручиваются и снова обрабатываются герметиком

Когда монтаж будет закончен, ванну необходимо проверить на наличие протечек. Для этого чаша наполняется водой и в этом момент внимательно просматриваются все соединения и имеющиеся стыки. И вот если на их поверхности появляются капли, тогда элементы повторно закручиваются и снова обрабатываются герметиком.

Устанавливая автоматический или полуавтоматический слив-перелив, в дальнейшем нужно будет регулярно обрабатывать каждую деталь, чтобы поддерживать блеск самого металла. Для этого можно использовать специально предназначенные средства или стеклоочистители.
