Противопожарное УЗО: рекомендации по выбору, правила и схемы монтажа

Опасность утечки тока для пожара

Ток утечки от 300 до 500 mA приводит к накаливанию двух металлов при их контакте. Это значит, что повреждение изоляции кабеля или проводов и касание их токопроводящего корпуса, вызовет нагрев мест касания и дальнейшему возгоранию.

Я уже упоминал о пыли скапливаемой во вводных и распределительных ящиках. Причем, такая аварийная ситуация, вероятна в сетях всех схем заземления.

Еще одно замечание. Изоляция разрушается не ежесекундно, процесс разрушения постепенный и, соответственно, ток утечки нарастает постепенно. Без УЗО Вы можете не заметить, что, где-то в щите происходит искрение. Как раз для этого слежения и ставят УЗО противопожарной защиты. На схеме вы видите график изменения состояния изоляции и электрической проводки в результате старения.

Выбор УЗО по параметрам

После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.

Противопожарное УЗО выбирают по номиналу вводного автомата

Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.

Номинальный ток

Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.

Таблица подбора номинала автомата защиты и УЗО

В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.

Величина тока отключения

При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.

Для всех остальных УЗО этот параметр выбирается по простым правилам:

  • Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
  • УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.

Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.

Таблица подбора номинального тока отключения для УЗО

Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.

Тип отслеживаемого тока утечки и селективность

Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.

  • АС — отслеживается переменный ток (синусоидальная форма);
  • А — переменный + пульсирующий (импульсы);
  • В — постоянный, импульсный, сглаженный переменный, переменный;
  • Селективность. S и G — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.

Выбор типа отслеживаемого тока утечки

УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.

УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.

Общие требования по использованию УЗО

Предположим,  Вы решили купить и подключить УЗО у себя в квартире или доме. Что нужно знать перед ее покупкой? Прежде всего, вы должны понимать, что УЗО не защищает электропроводку, а защищает человека.

УЗО, как таковое, не реагирует на перегрузку в сети, а как следствие, его нужно ставить в паре с автоматическими выключателями. Вы можете совместить в одном аппарате защиту от сверхтоков и перегрузки с защитой от появления дифференциальных токов. Такое устройство называется дифференциальный автомат защиты.

Пожалуй, дифференциальный автомат защиты это лучший вариант комплексной защиты вашей электропроводки. Однако не увлекайтесь повсеместной установкой УЗО. На освещение квартиры или дома УЗО не нужно.

А вот куда нужно поставить УЗО обязательно, так это на группу электропроводки ванной и санузла. По правилам установки УЗО, ток отсечки УЗО для этих групп должен не превышать 30 мА. Лучше поставить УЗО 10 мА.

Назначение

УЗО это электротехническое устройство специально сконструированное для отключения питания электрических приборов при токах утечки. Возникают токи утечки при незначительных нарушениях изоляции токоведущих фазных проводников. При нарушении изоляции ток начинает «утекать» по металлическим корпусам электроприборов или токопроводящим конструкциям квартиры или дома. Ток утечки также называют дифференциальным током.

Так как ток утечки невелик по величине, автоматы защиты, установленные в электросети на него не срабатывают и не отключают электропитание. Автоматы защиты отключают электрическую сеть при коротком замыкании в сети (касание фазного и нулевого провода или двух фазных проводов) или перегрузки. На малые токи утечки автоматы защиты не реагируют.

Ток утечки это опасная неисправность электросети для человека. Например, если прикоснуться к проводнику, по которому течет ток 0,3 миллиампера вы почувствуете муравьиный укус, при токе 15 миллиампер от проводника будет трудно оторваться, но это еще безопасно. Это нельзя сказать о токе в 40 миллиампер. При «прикосновении» к такому току утечки вам гарантированы судороги тела и диафрагмы, что, несомненно, очень опасно для жизни. Именно для защиты человека от токов утечки предназначены УЗО. Такие устройство должны иметь ток отсечки не более 30 мА.

Для защиты помещения от возгорания, пожара ставится общее УЗО защиты человека от токов утечки, с током отсечки 100 мА или 300 мА.

Прокладка

Если рассматривать современную квартиру, то как правило вся проводка прокладывается в специальных каналах под штукатуркой, что соответствует требованиям пожарной безопасности и соблюдается основное правило, а именно то что прокладка кабеля осуществляется по негорючим основам и конструкциям.

Если речь идет о деревянных домах или подобных конструкциях, то прокладку необходимо осуществлять в специальных негорючих коробах, пеналах, хотя есть возможность сделать и крытую проводку, тем самим обеспечить пожарную безопасность дома.

Значение сечения токопроводящих жил

Подводя итог можно сформулировать ряд правил, которые обеспечат пожарную безопасность квартиры на стадии прокладки электропроводки:

На эту тему ▼

Первая помощь при ударе электрическим током

Как помочь пострадавшему в случае беды

  1. Работы должны проводиться компетентными рабочими в соответствии правил пожарной безопасности;
  2. Электропроводка, а также другая продукция электротехнического назначения должна быть сертифицирована и соответствовать всем нормативным документам
  3. Соединение проводов должно осуществляться только с помощью сжимов, клемников, пайки в распределительных, монтажных коробках. Скрутка проводов не допускается!
  4. Перед установкой автоматов необходимо проверить их работоспособность.
  5. Для осуществления профилактического осмотра, ремонта все распределительные коробки и электрощитки должны быть легкодоступны.

Подключение УЗО по линии фазы

Еще одним способом внедрения защитного прибора в сеть является его подключение по линии фазы, которое осуществляется следующим образом:

  1. Фазовые проводникипротивопожарного УЗО необходимо развести и подсоединить к трем автоматическим выключателям на 10А, отвечающим за освещение.
  2. После этого фаза подсоединяется к дифференциальному автоматическому выключателю на 20А.
  3. Последующие контакты соединяются со вторым УЗО на 30А.
  4. Осуществляется последовательное подключение питания к трем автоматам на 16А, которые будут отвечать за соответствующие розеточные группы.
  5. По такому же принципу происходит весь процесс с третьим УЗО.
  6. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы.

Когда нельзя никому доверять

Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.

В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку “тест” для проверки работоспособности защиты.

В каких случаях нужно устанавливать

Требования к освещению изложены в главе 6.1 ПУЭ, а о необходимости установки дифференциальных защит сказано в п 6.1.14, 6.1.16, 6.4.18, 6.1.49. Также есть рекомендация в ГОСТ Р 50571.7.714-2014 п. 714.411.3.3.

Там сказано, что УЗО на освещение жилых и общественных зданий устанавливают:

  • В помещениях с повышенной влажностью и пожароопасных в качестве защиты от поражения током нужно использовать пониженное напряжение до 50В для питания стационарного освещение.
  • При питании источников света в вышеуказанных помещениях от 220В, обязательно нужно установить УЗО или разделительный трансформатор.
  • Обязательно устанавливается на светильники, нижняя точка которых расположена на высоте ниже 2-2.5 метров. Это те светильники, которые вы можете случайно задеть с пола. К сведению, при высоте потолков в хрущёвках в 2.5-2.7 метра, почти любая люстра будет расположена ниже.
  • Необходимо устанавливать в цепи питания подсветки и освещения рекламных щитов и вывесок.
  • Архитектурной подсветки.
  • Для наружного освещения.
  • Освещение общественных мест на улице (телефонных будок, автобусных остановок, указателей маршрута и пр).

Если вы делаете ремонт дома, то знайте, обязательно нужно установить УЗО на группы освещения в ванной, в санузле, в бане или сауне и других местах с повышенной влажностью, вроде подвала.

Где ставится противопожарное УЗО

Противопожарное УЗО монтируется в квартирных электрощитах после счётчика, в этажных распредщитах или в домовых вводных щитах. Они так же могут располагаться в распредустройстве понижающей трансформаторной подстанции.

Основное предназначение этих приборов следующее:

  • защита кабеля, соединяющего щит учета и жилое здание.
  • защита участков электропроводки, в которых отсутствует УЗО;
  • отключение электрощитов при замыкании внутри щита;
  • дублирование нижестоящей дифференциальной защиты.

Для обеспечения селективности вышестоящее противопожарное УЗО следует выбирать с уставкой в 3 раза выше, чем у нижестоящего. Например, защитное устройство отдельной линии должно иметь ток срабатывания 30мА, прибор в квартирном щите выбирается с уставкой 100мА, защита на этаже выбирается с током отключения 300мА, а общедомовой аппарат должен иметь уставку 500мА.

Кроме того, следует учесть время срабатывания. Оно так же должно отличаться в 3 раза. Самый быстродействующий прибор выбирается для отдельных линий и электроприборов, иначе при больших токах утечки возможно отключение сразу всех защитных устройств — от подключенных к отдельному электроприбору до общедомового.

Выбор УЗО защиты человека от токов утечки

УЗО имеет две основные характеристики.

  • Номинальный ток нагрузки (в амперах)
  • Номинальный ток отсечки, он же дифференциальный ток (в миллиамперах).

Номинальный ток нагрузки УЗО

УЗО устанавливается в электрическую цепь обязательно вместе с автоматами защиты от сверхтоков, после автомата защиты. Номинальный рабочий ток нагрузки устройства должен выбираться на один пункт выше номинала автомата защиты.

Например: Вводной автомат защиты на квартиру 50 Ампер. Значит на всю квартиру, нужно установить УЗО с номинальным током нагрузки 63 Ампера.

Номинальный ток отсечки

для жилых помещений номинальный ток отсечки выбирается:

  • Для защиты человека от токов утечки ставятся УЗО с током отсечки 30 мА;
  • Для мокрых зон (ванных комнат) и детских комнат питающихся от отдельной линии, ставится УЗО с током отсечки 10 мА;
  • Для защиты дома от пожара ток отсечки должен быть 100мА или 300 мА;
  • Выбор устройства производится на основе СП 31-110-2003.

Номинальное время отсечки УЗО

  • Номинальное время отсечки не должно превышать 0,2 миллисекунды для напряжения питания 230-400 Вольт.
  • В квартирах и домах лучше устанавливать УЗО типа «АС» или «А». Тип «АС» реагируют только на синусоидальные, переменные, токи утечки. Тип «А» реагирует на синусоидальные и пульсирующие токи утечки. Пульсирующие токи возникают от работы магнитофонов, телевизоров, стиральных машин, регуляторов освещения.

Схемы установки защитного выключателя

УЗО не рассчитано на отслеживание перегрузок в электросети, поэтому его обязательно надо ставить вместе со стандартным «автоматом» (автоматическим выключателем). Так защита выйдет полной по всем проблемным направлениям.

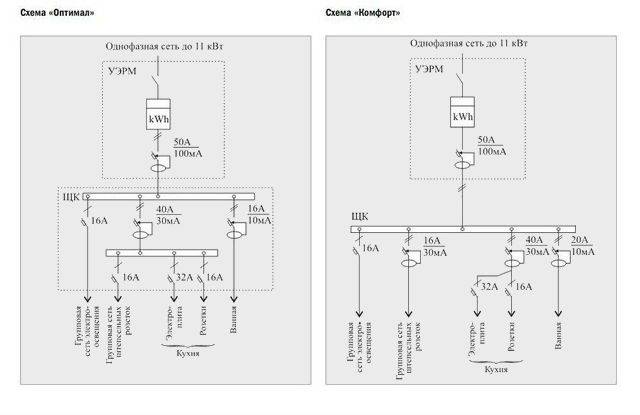

Стандартная схема подключения защитных устройств в электрощите выглядит следующим образом:

  1. Первым на входе идет автомат.
  2. Затем ставится счетчик электроэнергии.
  3. Потом подключается противопожарное УЗО (на 100–300 мА).
  4. После производится разделение цепи на несколько отдельных линий потребления с УЗО от поражения током (на 10–40 мА).

В некоторых схемах первый автоматический выключатель меняют на выключатель-пакетник, а менее мощные автоматы потом ставят на потребительских линиях. Такой вариант также не противоречит правилам.

Галерея изображений
Фото из
Сверху к УЗО (на вход «L») подключается фазный идущий от счетчика провод, а снизу (на выход «N») подсоединяется линия с нагрузкой – переворачивать устройство или менять местами провода нельзя, это приведет к ложному срабатыванию либо полной поломке выключателя

Ток утечки и время задержки в противопожарном УЗО должны быть минимум в три раза выше аналогичных показателей на нижерасположенных дифференциальных устройствах отключения, которые предназначены для предотвращения поражения людей электротоком

УЗО и автоматический выключатель не способны заменить либо продублировать друг друга, они защищают сеть от разных проблем и лишь дополняют один другого – оба этих устройства должны присутствовать в щитке

УЗО работает в сетях как с заземлением, так без него – на дифференциальный выключатель все равно заводится только пара проводов, клемма «земля» на нем попросту отсутствует

ОБщая схема подключения однофазного УЗО

Различия между противопожарными и обычными УЗО

Дифференциальный выключатель по току и автомат

Монтаж защитного устройства в разных электросетях

При подключении проводов важно следить, чтобы выходы с УЗО не оказались объединены на общем нуле и вообще нигде не пересекались с иными нулевыми жилами или корпусом щитка. После этого защитного устройства линия должна сразу идти на другое УЗО либо автомат, а потом сразу к потребителям

После завершения монтажа необходимо проверить правильность сборки всей схемы и работоспособность защитного устройства.

Сначала в розетку включается какая-нибудь техника для появления в сети нагрузки и подается напряжение. Если все правильно и изоляция везде цела, то никаких срабатываний УЗО произойти не должно

Затем проверяется сам дифференциальный выключатель. Для этого на большинстве УЗО есть кнопка «Т» («ТЕСТ»). При ее нажатии происходит имитация расчетного тока утечки, в результате которого защита должна штатно сработать. Причем тестирование должно работать независимо от того, есть нагрузка или нет.

Если при нажатии на «ТЕСТ» УЗО не отключило линию, то оно неисправно. Возможна ситуация, когда сломался контур имитации утечки. В этом случае устройство защиты будет продолжать выполнять свои функции, как в нем заложено. Однако даже такой выключатель лучше сразу заменить. Подобную проверку рекомендуется производить раз в месяц.

Основные характеристики устройства

Для того чтобы определиться, какое УЗО является лучшим, при его покупке необходимо учитывать все параметры и технические характеристики.

После информации о производителе и названия торговой марки на корпус наносятся данные о рабочих характеристиках и номинальных значениях, как то:

  1. Наименование и серии. В надписи необязательно должно встречаться слово “УЗО”, многие производители называют его “ВТД” (выключатель дифференциального тока).
  2. Значение номинального напряжения. Оно должно быть однофазным (220 В) или трехфазным (330 В) на стандартную частоту 50 Гц. Если устройство выбирается для частного дома, то брать необходимо то, которое рассчитано на трехфазное напряжение.
  3. Номинальный рабочий ток — максимальное значение, которое защитное устройство способно перерабатывать. Есть устройства на 16, 20, 25, 32, 40, 63, 80 и 100 А.
  4. Номинальный дифференциальный ток — это значение утечки, при которой срабатывает защита и происходит автоматическое выключение электричества. Эта величина может быть в 6 мА, 10 мА, 30 мА, 100 мА, 300 и 500 мА.

На корпусе предусмотрена маркировка, которая рассказывает о дополнительных характеристиках:

  1. Значение номинального условного тока короткого замыкания — это максимум КЗ, при котором УЗО может продолжать нормально функционировать с тем условием, что дополнительно с ним установлен автовыключатель.
  2. Время срабатывания защиты. Это промежуток времени от возникновения утечки и до ее устранения, за которое срабатывает защита. Максимальное значение — 0,03 с.
  3. Обязательная схема устройства.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

  • с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
  • с совмещенным нулевым и защитным проводником (TN-C);
  • с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.


Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.


Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.


Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Общие функции дифференциального выключателя

В бытовых и промышленных электросетях используют несколько типов защитных устройств, предназначенных для предотвращения пожаров и поражения людей электротоком. Все они рассчитаны на срабатывание при поломках в электроустановках или пробое изоляции проводки.

Принцип работы, элементы внутри и контролируемые характеристики у них разные. Однако задача везде одна – при возникновении проблем быстро разорвать цепь питания.

Нельзя путать УЗО и дифавтомат, устройство и функционал у них различаются. Первый аппарат контролирует исключительно возникновение тока утечки, а второй еще и рассчитан на срабатывание при коротких замыканиях и перегрузках в сети

УЗО (дифференциальный выключатель) – это электротехнический прибор, разрывающий линию электропитания при появлении высокого тока утечки. Последний возникает при пробое изоляционного слоя в различных тепловых электронагревателях и проводах.

Если в этот момент человек прикоснется к корпусу сломавшегося оборудования, то электроток пойдет через него в землю. А это чревато тяжелыми травмами. Чтобы не допустить подобного, в цепь и ставится устройство защитного отключения (автоматический выключатель дифференциального тока).

Состоит УЗО обычное и противопожарное из:

  • корпуса;
  • трансформатора с тремя обмотками;
  • реле ЭДС.

В нормальном рабочем состоянии проходящий через трансформаторные обмотки электроток формирует магнитные потоки с разными полюсами. Причем при их сложении получается итоговый ноль. Реле в таком состоянии находится в закрытом состоянии и пропускает ток.

Но при появлении утечки баланс на обмотках нарушается. На это и реагирует рассматриваемый автоматический переключатель, размыкая цепь. В результате напряжение в сети пропадает – сломавшийся электроприбор обесточен, а человеку ничего больше не угрожает. Срабатывание УЗО происходит буквально за несколько миллисекунд.

Источником пожара электрооборудование становится при:

  • коротких замыканиях;
  • перегрузках в сети и/или самой электроустановке;
  • сверхнормативных утечках, связанных с деградацией изоляции.

В первых двух случаях защитное отключение производится дифавтоматом (тепловым электромагнитным расцепителем) либо путем перегорания предохранителя. Для третьей ситуации как раз и существует рассматриваемое УЗО по дифференциальному току. Есть еще специальные устройства контроля изоляции, но они дороги и в квартирных или домовых щитках устанавливаются редко.

Как УЗО способно предотвратить пожар

При электротравмах искр, способных вызвать возгорание, не образуется. Но пожар при возникновении тока утечки все же может произойти. Дело в проводке и электротоке, проходящем по кабелям. Изначально жилы рассчитаны на строго определенные величины напряжения. Если эти параметры выходят за проектные нормы, то недолго и до появления открытого огня.

Если через прорванную изоляцию начинается мощная утечка электрического тока, то металл проводов, не рассчитанный на подобное, начинает слишком сильно греться – это приводит к расплавлению изоляционной оплетки и нагреву окружающих предметов

Задача противопожарного УЗО заключается в контроле этой ситуации и недопущении перегрева проводки. Если изоляция повреждена и образовался ток утечки, то защитное устройство просто отключает проблемную линию от сети. При наличии в цепи дифференциального выключателя дело до слишком сильного нагрева металла жил и возникновения огня даже не доходит.

Электроток утечки в пределах 300–500 мА и напряжении 220 В – это выделяемое тепло, равное теплу, образующемуся от зажженной бытовой зажигалки. Подобное тепловыделение неизбежно приводит к воспламенению проводки и всего поблизости.

Основная функция рассматриваемого класса УЗО – это не защита человека, а повышение пожарной безопасности. Чтобы предотвратить поражения электротоком, после противопожарных устройств защиты в цепь ставятся обычные приборы меньшего номинала по току утечки.

Функционально противопожарное УЗО защищает:

  1. Вводный кабель перед собой.
  2. Проводку линии потребителей после себя.
  3. Подключенное электрооборудование, когда при сбоях не срабатывает расположенный ниже стандартный дифференциальный выключатель.

Противопожарное УЗО – это часть каскадной защиты электросети 220 В. Оно не используется в системах задымления и мониторинга за пожарами. В них подобных защитных устройств, наоборот, присутствовать не должно. При определенных раскладах они могут отключить такую систему контроля, что совершенно недопустимо.

Где применяется УЗО?

Для того чтобы ответить, где необходимо использовать УЗО, обратимся к ПУЭ (7 издание), а именно пунктам 7.1.71-7.1.85. Сделаем «выжимку» из этих требований:

  • УЗО необходимо для отключения поврежденных участков цепи и для предотвращения поражения током человека или возгорания проводки;
  • УЗО применяется на групповых линиях, питающие штепсельные розетки розетки для переносных электроприемников;
  • В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках. Для частного дома — в распределительном щитке или ВРУ;
  • Рекомендуется применять УЗО с функцией отключения сверхтоков (диф. автомат) для линий, питающих штепсельные розетки. В случае если таких линий много, в целях экономии можно использовать после УЗО группу автоматических выключателей. (п. 7.1.79);
  • Для линий, питающих штепсельные розетки, необходимо применять УЗО с диф. током срабатывания не более 30 мА. (п. 7.1.79). Для защиты от возгорания используются УЗО на 300 мА. Такое УЗО устанавливают после счетчика, до распределения на отходящие линии;
  • Уставка (предельно допустимое значение параметра) по времени у вводного УЗО должна быть больше в 3 раза, чем уставка УЗО на отходящих линиях. Это обеспечит селективность защиты. То есть при повреждении на отходящей линии, вводное УЗО не успеет сработать, и отключиться лишь поврежденный участок. (п 7.1.73);
  • УЗО не должно срабатывать при исчезновении в сети напряжения.

Где ставить?

Ставим в распределительных квартирных щитках и щитках частных домов на линии, питающие розетки. Для трехфазных приемников (например, трехфазных станков) применяем четырехполюсное (3-х фазное) УЗО, для однофазных – двухполюсное (однофазное) УЗО. Применять 3-х фазное УЗО для 3 отходящих линий нельзя. Несимметричная нагрузка вызовет ложное срабатывание УЗО (например, после 3-х фазного УЗО, фазы ушли на разные постройки).

ВАЖНО! Нельзя применять УЗО для оборудования, отключение которого может повлечь опасные для потребителя ситуации. Например, отключение пожарной сигнализации и автоматики (см

ПУЭ 7 издание п 7.1.81.). Дело в том, что после УЗО идут несколько групп автоматов, и при повреждении на одной из групп будут погашены все линии. Таким образом, наиболее важное оборудование будет отключено.

Каким номиналом выбрать УЗО 100 или 300 мА?

При выборе противопожарного УЗО возникает вопрос – какими параметрами должно обладать устройство? Если с номинальным током всё просто, он должен быть равен или больше соответствующего автоматического выключателя, то ток уставки зависит от места установки прибора.

В квартирном щитке достаточно 100мА, а на этаже желательно установить аппарат с уставкой 300мА.

При отсутствии противопожарного УЗО в квартирном щите прибор с уставкой 100мА располагается в этажном или общедомовом щите. Общее правило при выборе тока срабатывания следующее – чем меньше, тем лучше. Мощность утечки даже в устройстве 100мА составляет 22Вт, что соответствует паяльнику средней мощности.

Нормативные документы по использования

Нужно ли противопожарное УЗО и какими параметрами должно обладать это устройство указано в различных нормативных документах.

  • ГОСТ Р 50571.17-2000 482.2.10. В этом ГОСТе указаны меры безопасности, позволяющие уменьшить или предотвратить последствия воздействия тока утечки на оборудование или кабеля. Для этого необходимо установить УЗО или дифференциальный автомат с током уставки не более 500мА. Вместо установки УДТ допускается постоянное использование устройства, контролирующего сопротивление изоляции и, в случае её нарушения, подающее сигнал и (или) отключающее питание.
  • СП 256.1325800.2016 10.13. В этих правилах предусмотрены меры защиты от возгорания электропроводки в квартире или частном доме. Для отключения питания в том случае, если ток утечки на землю недостаточен для срабатывания автоматического выключателя, необходима установка во вводном щитке устройства дифференциальной защиты с током уставки не более 300мА.
  • ГОСТ Р 50572.4.42-2012. Этот документ предусматривает методы защиты электропроводки от пожара. Для этого ток уставки дифавтомата или УЗО в квартире или частном доме не должен превышать 300мА.

Необходимые параметры защитных устройств основаны на исследованиях ВНИИ противопожарной обороны (ВНИИПО МЧС РФ). Согласно данным, предоставленным этим учреждением, мощности, выделяемой в месте утечки при токе 150мА (33Вт), достаточно для нагрева повреждённой изоляции до температуры возгорания.

Ток утечки

Ток утечки – это фактически чувствительность узо. Чтобы не разглагольствовать в теории, приведем уже готовые варианты, исходя из существующих рекомендаций и норм.

10мА – для отдельного подключения стиральной машинки или эл.титана

Сюда же можно отнести всех потребителей, так называемой “влажной” группы, работающих с водой.

30мА — если все эти потребители влажной группы одновременно сидят на одной общей линии (одно УЗО на всю ванную комнату или одно УЗО на всю кухню)

30мА – для всех остальных групп освещения и розеток в доме

100мА – на главном вводе в качестве противопожарной защиты для квартир

300мА – противопожарное УЗО для частного дома или коттеджа

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
