Реле давления воды: что это, как работает + как производится его регулировка

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 мм². Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Схема подключения реле давления воды к электрощитку

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

Расположение клемм на корпусе реле давления воды

Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

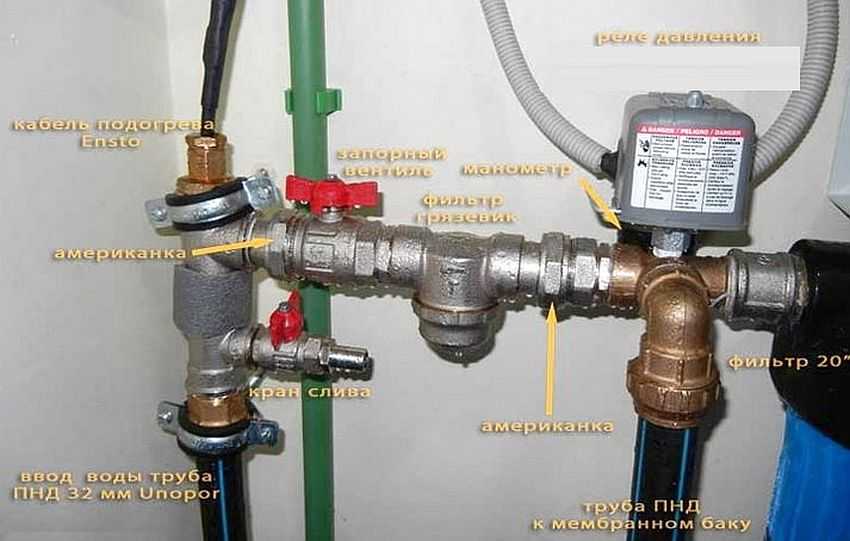

Пример обвязки реле давления для насоса

Манометр — дело нужное — контролировать давление в системе, следить за настройками реле. Грязевик — тоже нужное устройство, но его можно установить отдельно на трубопроводе от насоса. Там вообще желательна целая система фильтров для очистки воды.

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название	Предел регулировки давления	Заводские настройки	Производитель/страна	Класс защиты прибора	Цена
РДМ-5 Джилекс	1- 4,6 атм	1,4 — 2,8 атм	Джилекс/Россия	IP 44	13-15$
Italtecnica РМ/5G (м) 1/4″	1 — 5 атм	1,4 — 2,8 атм	Италия	IP 44	27-30$
Italtecnica РT/12 (м)	1 — 12 атм	5 — 7 атм	Италия	IP 44	27-30$
Grundfos (Condor) MDR 5-5	1,5 — 5 атм	2,8 — 4,1 атм	Германия	IP 54	55-75$
Italtecnica PM53W 1″	1,5 — 5 атм		Италия		7-11 $
Genebre 3781 1/4″	1 — 4 атм	0,4 — 2,8 атм	Испания		7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Настройка уровней давления включения и выключения насоса

В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.

Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.

На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

Назначение и устройство реле давления воды

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса. Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений Фото из Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
Проверяем, как изменилось давление отключения и тестируем систему.
Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений Фото из Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку

Действовать нужно очень осторожно

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов. Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Установка и подключение реле

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.
