Как провести ремонт дренажного насоса своими руками: обзор частых поломок

Можно ли устранить проблему с насосом самостоятельно

Желание любого хозяина решить проблему с откачиванием воды без привлечения специалистов вполне естественно. Впрочем, не всегда это возможно, особенно если речь идет о серьезных неисправностях с механической или электрической частью аппарата.

Если дренажный насос гудит, но не качает воду при пониженном уровне жидкости, такая ситуация прописана практически в любом руководстве по эксплуатации данного оборудования. По возможности насосную часть необходимо опустить глубже или отобрать оставшуюся воду ручным способом.

При клине вала без разборки прибора не обойтись. Здесь понадобится специальный инструмент и определенные навыки ремонта подобных устройств. Механическая проблема зачастую решается с помощью замены рабочего колеса или подшипников. С электрической частью все гораздо сложнее, поскольку сгоревший двигатель нуждается в перемотке, которую можно осуществить только в заводских условиях.

Работоспособность дренажного насоса во многом зависит от его правильного размещения и соответствия качества откачиваемой воды возможностям аппарата

Перед разборкой прибора следует реально оценить свои знания и навыки. Непрофессиональный ремонт часто приводит к невозможности восстановления функциональности оборудования. Поэтому если дренажный насос гудит, но не вращается, лучше привлечь специалистов и избавить себя от необходимости покупки нового устройства.

Устройство дренажника

В корпусе аппарата установлены:

  • Защитная сетка на днище прибора. Предотвращает попадание мусора и крупных деталей на крыльчатку.
  • Рабочее колесо (крыльчатка). Вращаясь, создает разряженную среду вокруг себя, за счет чего поглощается жидкость.
  • Подшипниковый щит. Защищает электродвигатель, ротор и вал от попадания влаги.
  • Ротор задает энергию вращения для крыльчатки.
  • Вал считается элементом двигателя, проходя через всю полость агрегата, присоединяется к ротору.
  • Конденсатор служит включателем.
  • Поплавок. Расположен снаружи прибора, в опущенном состоянии не дает двигателю запуститься, предотвращая перегрев от сухого хода.
  • Кабель. Предназначен для подачи электроэнергии.

Конструкция агрегата герметична. В каждом отсеке, в том числе и в двигателе, между перегородками стоят уплотнительные резиновые прокладки.

Устройство типового дренажного насоса

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков – весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Всасывающее отверстие насосного узла может иметь различное расположение: у погружных моделей оно находится в нижней части и снабжено фильтрующей сеткой

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Галерея изображенийФото из Бытовые дренажные насосы применяются для осушения подвалов и погребов, для откачки воды из колодцев перед чисткой, из котлованов в период стоительства Дренажные агрегаты выпускаются в обширном ассортименте, позволяющим точно позволять насос по характеристикам и загрязнению воды При выборе дренажного насоса обязательно надо учесть максимальную высоту подъема и максимальный объем перекачиваемой воды Чем больше загрязнена вода, тем надежней должна быть крыльчатка и материал, из которого она выполнена Дренажный насос в период выполнения обязанностейМодификации дренажников для откачки водыОриентиры выбора дренажной машиныМатериал для крыльчатки дренажного насоса

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Схема, объясняющая принцип работы поплавкового выключателя: поплавок в силу действия физических законов держится на поверхности воды, которая опускается в процессе откачки вместе с ним. При достижении нижнего предела поплавок отдает команду на отключение агрегата

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Как правильно разобрать агрегат

Ремонт устройства с поплавком своими руками

Первый этап. Переворачиваем прибор крыльчаткой наверх и снимаем защитную сетку. Практически у всех моделей она есть. Откручиваем две гайки по краям кожуха, освобождая рабочее колесо. У некоторых агрегатов защитная коробочка прикреплена клипсами или закручена резьбой.

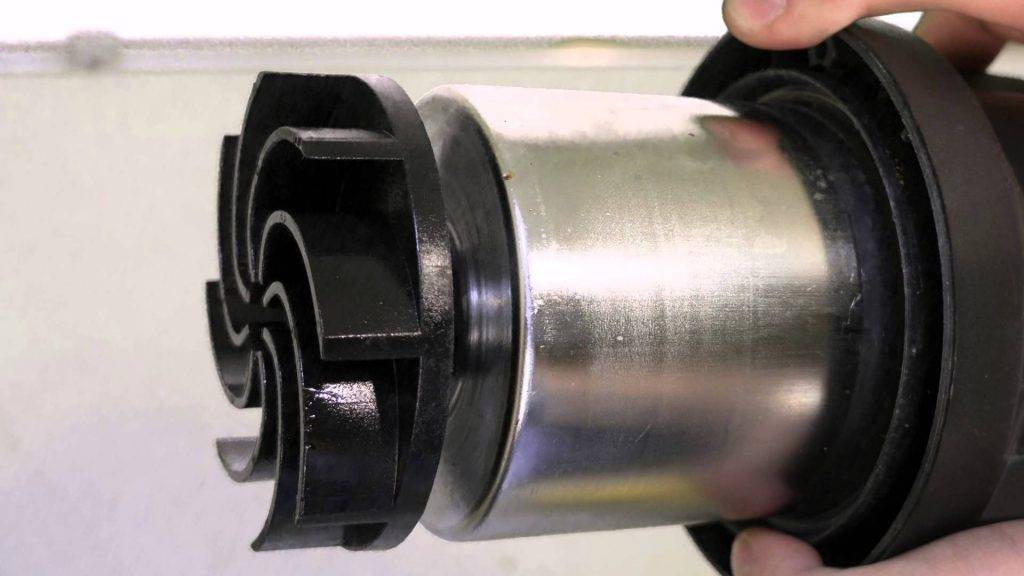

Второй этап. Снимаем крыльчатку. На штоке крепления расположена прижимная гайка. У нее левая резьба, поэтому откручивать ее нужно по часовой стрелке. В штоке есть углубление под отвертку. Предварительно смазываем резьбу маслом или аэрозолем. Открутив контргайку, сталкиваемся с проблемой – прикипела или заржавела крыльчатка. Иногда оно крепится на специальных зубцах или шестиграннике на штоке. Несколько раз аккуратно постучите по штоку, освободите диск.

Третий этап. Поломка не выявлена, продолжаем разбирать. В верхней части корпуса есть прижимные болты, открутив которые, мы разделим прибор на две части. Крышка и конденсатор с поплавком останутся на одной стороне, а двигатель и шток с валом – на другой. При этом между частями останется мост из проводов, соединенных вместе. Кабели отличаются по цвету. Их расположение лучше записать на бумаге, чтобы облегчить обратную сборку. Закрытым остается моторный отсек. Просто так отделить двигатель от корпуса не получится. В некоторых случаях придется даже молотком выбить его, ударив по штоку с обратной стороны.

Четвертый этап. Полностью разобрав агрегат, станет видно, какая именно деталь неисправна. Чаще всего это двигатель или подшипники.

Как разобрать поплавок

Пятый этап. Разобрав основные части, неисправность не устранена. Пора посмотреть поплавок и конденсатор. Первый отвечает за бесперебойное включение и выключение насоса в нужный момент, а также предотвращает сухую работу. Разобрать его можно, открутив отверткой четыре болта на корпусе и поддев отверткой край. Внутри расположен шарик, перекат которого и включает мотор. Клапан может западать или залипать.

Ремонт поплавкового выключателя

Заменив сломанную деталь, сборка происходит в обратной последовательности. Перед тем как разобрать аппарат, убедитесь в его неисправности еще раз.

Видео: как разобрать дренажный насос с поплавком ↑

Не получится в пределах одной статьи сполна описать особенности конструкции циркуляционных «дренажников», перечислить все возможные неисправности и методы их устранения. Самостоятельно можно разобрать корпус, проверить его целостность, очистить от загрязнений каналы и лопасти рабочего колеса. Проверить, прокручивается ли мотор, нет ли «клина» подшипника. Убедиться в наличии масла в камере. Но браться за ремонт двигателя и электрической части можно лишь в том случае, если вы в этом хорошо разбираетесь. В противном случае это не только вряд ли приведёт к успеху, но и просто опасно. Правильным решением будет обратиться к профессионалам, желательно в аккредитованную производителем сервисную организацию.

Как устроен дренажный насос

Этот тип насосного оборудования относится к категории «центробежных». На вал электродвигателя насажена крыльчатка, которая и перекачивает воду. По этому принципу работает большое количество разных моделей. Но дренажная от остальных отличается тем, что у нее крыльчатка изготовлена из стали, при этом стенки лопастей толще, чем у обычных приборов. Кроме того, проход между корпусом агрегата и стенками, ограждающими камеру подачи и отсек, где располагается электродвигатель, больше. Это позволяет свободно перемещаться по зазору песку, мелким камешкам, органическим включениям и прочим частицам с большими размерами.

Производители предлагают дренажные насосы с поплавковым выключателем. Последний реагирует на уровень откачиваемой воды. И если он снизился до критической отметки, насос тут же отключается. Поплавок выполняет функции защиты от сухого хода.

Как выбрать водяной насос

Перед приобретением агрегата необходимо четко определить для каких целей будет использоваться оборудование:

  • Орошение и полив приусадебного участка.
  • Снабжение дома водой.
  • Выполнение дренажных работ.
  • Использование для устройства в систему отопления.
  • Осушение водоемов.

После этого:

Рассчитывается напряженность эксплуатации агрегата, что зависит от объема необходимой для нужд воды.
Приобретать модель, у которой небольшая цена, не стоит. Обязательно внимательно изучаются технические характеристики устройства, отзывы потребителей о нем

Насос предназначен к длительной эксплуатации, что указывает на долгосрочное вложение, а демонтаж и затем ремонт или замена агрегата очень затратные операции.
При изучении технических характеристик устройства, особое внимание обращается на следующее:

  1. есть ли защита насоса от «сухого хода» и возможных перегрузок;
  2. желательно, чтобы его детали были изготовлены из нержавеющей стали, это увеличит срок службы изделия.

Учитываются требования к электросети, какое напряжение необходимо для ее использования.

Устройство водяного насоса

Принцип устройства всех водяных насосов для дома или дачи – один, общий. В процессе работы внутри себя устройство создает вакуум, после чего жидкость внутрь вакуумной камеры втягивается из резервуара, затем с силой выталкивается наружу и направляется по трубе к месту назначения.По способу создания вакуума бывают такие принципы действия агрегатов:

Электромагнит — главный элемент. При подаче на его обмотки переменного напряжения элемент притягивает якорь к себе, а после смене полярности якорь опять возвращается в первоначальное положение. На фото показано устройство водяного насоса для дачи.

Устройство водяного насоса

  • В течение одной секунды якорь совершает сто колебаний.
  • Столько же раз вибрирует поршень связанный с якорем.
  • Вода — это упругая среда, поэтому вибрации вызывают ее колебания, а избытки воды выталкиваются через клапан в напорный патрубок.

Критерии выбора

Чтобы выбрать качественный дренажный насос, который будет соответствовать вашим требованиям и сможет эффективно выполнять свою работу, надо внимательно отнестись к выбору оборудования.

Учитывайте следующие нюансы:

Не стоит гнаться за слишком высокой мощностью, она отражается на параметрах инструмента, потреблении электроэнергии и на быстром нагреве оборудования. Как правило, насосы такого класса предназначены для обычной сети 220 вольт, а мощность стартует от 350 до 400 Вт

Трехфазные модели частными лицами эксплуатируются очень редко.
Особенно важно учитывать коэффициент создаваемого на выходе напора жидкости. Он измеряется в метрах водяного столба, в технических атмосферах или барах

Давления должно быть достаточно не только для поднятия воды, но и для преодоления гидравлического сопротивления горизонтальных элементов трубы.
Не забудьте узнать максимальную глубину, на которую может опускаться оборудование.
Чем выше производительность, тем будет выше скорость перекачки жидкости.
Учтите, что некоторые насосы не способны перерабатывать твердые большие отложения. Лучше выбирайте нож, чем режущую кромку.
Напор и глубина погружения – от этих показателей зависит высота поднятия перекаченной жидкости.
Стоит изучить внимательно особенности эксплуатации – как ухаживать за оборудованием, как менять его элементы и ремонтировать.

Как правило, для производства современных дренажных насосов применяется чугун и нержавеющая сталь совместно с другими материалами, которые понадобятся для сборки корпуса оборудования и других комплектующих:

  • нержавеющая сталь – качественный прочный материал, который прослужит много лет;
  • чугун – отличается высокой прочностью, но весит много и стоит дорого;
  • пластик – бюджетный вариант, который прослужит сравнительно недолго.

Популярно оборудование, корпус которого пластиковый, а колесо стальное. Такая модель идеально сочетает в себе доступную цену и высокое качество. Не так давно на рынке появились такие модели с полимерными рабочими лопастями, они дешевле своих технологичных аналогов. Отличаются длительным сроком эксплуатации, прочностью и надежностью.

Типичные неисправности и способы их устранения

При соблюдении правил эксплуатации рекомендованных производителем насос “Ручеек” ломается редко. Большинство неисправностей связано с нарушением правил эксплуатации оборудования, они возникают после 3-4-х лет работы без необходимого ухода.

Для того чтобы исключить засорение двигателя и заборного патрубка вибрационника, нужно скрупулезно следить за состоянием источника воды, своевременно удалять ил и песчаные отложения со стенок и дна. Обязательно требуется  прокачать новую скважину перед введением в эксплуатацию.

Обратите внимание: если ваш насос находится на гарантийном или сервисном обслуживании, то самостоятельно производить вскрытие корпуса и ремонтные работы нельзя! В этом случае необходимо обратиться в сервисный центр или к продавцу оборудования. Желающим восстановить работоспособность прибора собственными руками поможет следующая фото-подборка:

Желающим восстановить работоспособность прибора собственными руками поможет следующая фото-подборка:

Галерея изображений

Фото из

Шаг 1: Извлечение насоса из скважины

Шаг 2: Разборка насоса для ремнота

Шаг 3: Электрическая часть вибрационного насоса

Шаг 4: Осмотр вибрационной части

Шаг 5: Замена деформированных деталей

Шаг 6: Техосмотр всех двужущихся частей

Шаг 7: Разборка клапана насоса

Шаг 8: Сборка насоса в обратном порядке

Рассмотрим наиболее часто встречающиеся поломки бытового насоса “Ручеек”, не связанные с заводским браком и возникающие в процессе эксплуатации.

#1: Замена истертого и прорванного клапана

Попадание мелких камней и прочих инородных тел часто бывает при использовании насоса для откачки дренажных вод из подвала, прочистки скважины и т.д. Чтобы этого избежать необходимо установить дополнительный мелкосетчатый фильтр, который натягивается на водоприёмную часть насоса, куда засасывается вода.

Если же инородное тело попало внутрь механизма, то, скорее всего, он пройдёт через встроенный фильтр и застрянет у клапана, а т.к. клапан выполнен из водостойкой резины, то через некоторое время он разрушиться.

Признаком разрушения или чрезмерного износа клапана является значительное и нарастающее снижение производительности. Гудение насоса при повреждении клапана, как правило, остается нормальным.

Ремонт насоса в этом случае произвести несложно, достаточно заменить резиновый клапан, предварительно разобрав насос. Некоторые пользователи уверяют, что вместо неисправного клапана можно использовать пробку от медицинского флакона.

Делать это не рекомендуется, т.к. подобная конструкция не прослужит долго, лучше всего использовать специальный ремкомплект для вибрационного насоса.

При замене резинового клапана рекомендуется произвести также замену всех деталей, входящих в состав ремкоплекта, это позволить продлить срок службы насоса

#2: Отслоение заливки электромагнита

Отделение электромагнита случается, когда работающий насос соприкасается со стенками скважины, колодца или резервуара с водой. Такие удары будут синхронными, а их количество превышает 100 ударов в минуту.

Корпус агрегата не выдерживает такой нагрузки и начинает нагреваться, что приводит к отслоению заливки от электромагнита (сердечника). То же самое происходит, если насос работает без воды “на сухую” более 5 секунд.

Признаком отслоения магнитной части является перегрев насоса и излишне интенсивная вибрация. Для устранения этой неисправности необходимо предпринять следующее:

  1. Отключить насос и поднять его на поверхность.
  2. Произвести разборку, отделяя электрическую часть и достать электромагнит с катушками. Для этого болгаркой надо  нарезать неглубокие 1-2 мм бороздки вокруг магнита
  3. Прорезать несколько аналогичных канавок на внутренней стороне корпуса.
  4. Смазать элемент сначала клеем, затем герметиком, который применяется для автостекол.
  5. Монтировать электромагнитную часть в корпус и подождать полного застывания.

К обратной сборке насоса разрешается приступать только после окончательного отвердевания клеящего состава.

#3: Профилактика разгерметизации корпуса

Разгерметизация корпуса приводит к ощутимым перебоям с подачей воды. Для ее предотвращения необходимо правильно подобрать габариты насоса для конкретной скважины или колодца. Агрегат в процессе работы не должен соприкасаться со стенками.

Частые причины поломки

Если при диагностике скважинного насоса выяснится, что с кабелем всё в порядке, значит, причина неисправности кроется в электродвигателе. В этом случае изделие придётся разбирать до самого моторного отсека, извлекать статор или ротор и перематывать обмотку

Что касается насосов «Водомёт» или агрегатов других марок, то часто причинами поломки могут быть:

  • заиливание крыльчатки;
  • разрыв питающего кабеля;
  • выход из строя ротора или статора.

Для диагностики проблемы своими руками стоит придерживаться следующих правил:

  1. Для начала агрегат нужно извлечь из скважины и выполнить его тестовый запуск. Если вал вращается, значит, проблема кроется в крыльчатке. Её необходимо почистить от ила и агрегат можно собирать и эксплуатировать дальше.
  2. Если насос «Водомёт» при тестовом запуске даже не включается, то сначала необходимо проверить тестером силовой кабель. Для этого проверяют напряжение на клеммах моторного отсека. Если оно есть, то кабель целый. В противном случае придётся заменить его новым кабелем.
  3. Если при диагностике скважинного насоса выяснится, что с кабелем всё в порядке, значит, причина неисправности кроется в электродвигателе. В этом случае изделие придётся разбирать до самого моторного отсека, извлекать статор или ротор и перематывать обмотку.

Ремонт после внезапного отключения

Работа прибора внезапно прерывается после нескольких минут или часов. Если это происходит 1-2 раза в день, то волноваться не стоит. Как только частотность превышает 3-4 раза, нужно разобраться в причинах. Открывает список таковых защитный механизм, который внезапно срабатывает. Его задача – не допустить «сухого хода» и перегрева, но при определенных обстоятельствах он может сработать

Вначале стоит обратить внимание на поплавок и нагревающий кабель

Иногда для определения поломки насоса следует использовать специальные электронные приспособления

Если чувствуется избыточное тепло, то нужно вникнуть в характеристики работы бытовой электрической сети.

Порядок действий выглядит следующим образом:

  • Проверить, правильно ли произведено подключение насоса к бытовой сети;
  • Убедиться, что напряжение в доме «не проседает» и не выходит за верхние границы, рекомендованные производителем насоса;
  • Если это имеет место, то насос с поплавком оснащается стабилизатором;
  • Все можно сделать своими руками за 1 час.

Существует несколько типов причин, приводящих к поломке насоса. Делятся они на механические, электронные и случайные. В первом случае речь идет о физическом износе частей или о попадании в них посторонних предметов. Ко второй категории относятся скачки напряжения и ошибки во время эксплуатации. Завершают список действия человека. Нерегулярное обслуживание и замена вышедших из строя элементов приводят к существенной поломке.

Как разобрать поплавок

Иногда причина того, что насос не желает работать, кроется в неисправности поплавкового механизма. Он предназначается для защиты аппарата от работы на сухую. Для ремонта дренажного насоса с поплавком потребуется разобрать это устройство и осмотреть его изнутри. Чтобы вскрыть поплавок, следует отвинтить соединительные болты на его корпусе, затем поддеть стыковочный шов отвёрткой. Внутри находится свободно перекатывающийся шарик, перемещение которого включает/отключает электропитание.

Бывает, что шарик самопроизвольно стопориться, блокируя запуск мотора. Причиной залипания бывает также потеря корпусом поплавка герметичности, вследствие чего шарик ржавеет, или обрастает минеральными отложениями. Для исправления ситуации нужно почистить его и хорошенько герметизировать швы.

Выводы и полезное видео по теме

Видеоролики от народных умельцев помогут вам правильно организовать разборку насосов различных марок и самостоятельно устранить неисправности.

Перегрев статора из-за нарушения интервального режима эксплуатации:

Особенности ремонта насоса Pedrollo:

Как починить дренажный насос Вихрь:

Разборка насоса Praktika DNG-400:

Ремонт дренажного насоса своими руками вполне возможен и желателен, если для починки достаточно произвести чистку или сменить запчасть. Сложные аварийные случаи – разрыв корпуса или вращающегося вала – самостоятельному ремонту не подлежат. Устранение серьезных проблем нужно доверить специалистам, а если замена нецелесообразна, то купить новый насос.

Если после изучения нашего материала остались вопросы, или вы сталкивались с поломкой дренажного насоса и знаете как выйти из подобной ситуации, пожалуйста, оставляйте комментарии. Нам очень интересно узнать ваше мнение.
