Как сделать ремонт водонагревателя своими руками: доступные для домашнего мастера методы

Как устранить поломку?

Теперь коротко опишем то, как можно устранить все выше перечисленные неисправности, произведя ремонт бойлера своими руками. Начнем с ремонта нагревательного элемента ТЭН. Частой причиной его поломки является обильное образование накипи на его стенках, чтобы предотвратить это необходимо не реже чем раз в год проводить его очистку.

Сделать это можно как специальными химическими средствами, так и обычным ножом путем соскабливания накипи. Если ТЭН все таки сгорел, проверить это можно с помощью обыкновенного мультиметра, выставив шкалу сопротивления в Ом, необходимо проверить, пропускает ли он через себя ток, если стрелка не двигается, значит, ТЭН перегорел.

Ремонту данная деталь не подлежит, необходима полная его замена. Чтобы это сделать, необходимо снять фланец, крепящийся на винтах, отсоединить все клеммы и после этого заменить нагревательный элемент на новый.

Частой причиной поломок является неисправный термостат. Проверить его работоспособность несложно. Сначала необходимо отключить его от проводов, после этого снять с бойлера. На каждом термостате имеется автоматическая кнопка включения, обычно красного цвета.

Так вот чтобы проверить работает ли он, необходимо нажать на эту кнопку и обычной зажигалкой нагреть кончик термодатчика, если термостат исправен, то электрическая цепь внутри него разомкнется и кнопка автоматически отожмется обратно, если этого не произойдет, значит, термостат неисправен и его следует заменить.

Теперь поговорим об устранении течей бойлера. Как уже говорилось выше, причиной может быть или устаревшая резиновая прокладка, или сгнивший из-за коррозии бак.

Если первую неисправность можно устранить путем замены прокладки, то починить прогнивший стальной бак невозможно, так как попытки как-то заварить его, скорее всего, не увенчаются успехом, и бойлер после такого ремонта прослужит не долго, единственной панацеей от этой болезни является своевременная замена магниевого анода, так как чаще всего процесс коррозии проходит быстрее из-за его поломки

Основные причины поломок и способы их устранения мы перечислили, осталось только узнать во сколько это все может обойтись. Ниже приведена примерная стоимость ремонтных работ:

Ремонт и обслуживание бойлеровЦена
Вызов мастера и диагностика450 р.
Чистка бойлера750-900 р.
Замена ТенаОт 750 р.
Замена фланцаОт 750 р.
Замена обратного клапанаОт 450 р.
Ремонт электрической частиОт 540 р.
Демонтаж бойлераОт 750 р.
Замена термостатаОт 550 р.
Устранение течи по соединениямОт 450 р.

Признаки неисправности

Многие модели водонагревателей оборудованы электронным табло, на котором высвечиваются коды разных ошибок. Расшифровать их можно при помощи инструкции. Визуально пользователь может определить такие неисправности:

  • не включается изделие — сработал автомат защиты;
  • вода очень горячая — перегорел терморегулятор;
  • образуются потеки в нижней части бака;
  • если когда происходит включение изделия, нагревается вилка — это сигнал о том, что мала мощность розетки.

Некоторые пользователи не подозревают, что бойлер может не включаться по причине обгорания контакта в розетке, что свидетельствует о ее малой мощности или отсутствии заземления.

Очистка ТЭНа

Для очистки ТЭНа водонагревателя от накипи воспользуетесь подручными средствами: металлической щеткой, ножом и т.д.

Ваш бойлер начал шуметь, как электрический чайник? Плохо греет воду, непрерывно потребляя киловатты электроэнергии? Во всем виновата накипь, покрывающая поверхность ТЭНа. Она обладает низкой теплопроводностью, поэтому тепло от нагревателя воде практически не передается. Что касается шума, то это шумит вода в толще самой накипи. Таким образом, всю накипь отсюда нужно удалить. Ремонт бойлера начинаем со слива воды, далее снимаем водонагреватель со стены, извлекаем ТЭН и приступаем к его чистке.

Очистка ТЭНа от накипи может быть выполнена различными способами. Механический способ подразумевает удаление основного слоя накипи руками, пока она еще влажная. После этого берем в руки наждачную бумагу и аккуратно удаляем с ТЭНа остатки известковых отложений. В результате мы должны получить чистый и блестящий ТЭН.

Механический способ подразумевает осторожный подход – ТЭН нужно очищать максимально аккуратно, чтобы не наделать в нем лишних дырок. Стучать ТЭНом о твердые поверхности не нужно – так его можно сломать окончательно.

Химический способ подразумевает использование специальных реагентов, растворяющих или размягчающих накипь. Их можно приобрести в хозяйственных магазинах, но не забудьте предварительно ознакомиться с отзывами потребителей. Что касается сильнодействующих кислот, то их лучше не использовать – они могут повредить металл нагревателя.

Виды поломок бойлеров и их возможные причины

Существует множество причин поломки бойлеров, большинство из которых можно устранить своими руками.

  • Бойлер не нагревает воду. Причиной может быть поломка нагревательного элемента или электрической системы устройства. Если вода греется очень долго, то на ТЭНе скопился большой слой соляной накипи, который необходимо убрать. Также накипь может стать причиной слишком частого включения или отключения устройства.
  • Перегревается вода. Причиной может стать выход из строя термостата.

Термостат имеет специальный температурный датчик и автоматически отключает нагревательный элемент при подогреве воды до заданного предела

Протечка бака или течь из-под фланца. Проблема может заключаться в повреждении бака в результате коррозии или при механическом воздействии. Причина обычно состоит в отсутствии заземления или естественном износе деталей.

Часто причиной течи из бака является износ резиновой прокладки, через которую фланец ТЭНа прижимается к корпусу

  • Греется сильно вилка или розетка. Обычно перегрев происходит из-за несоответствия потребляемой нагревателем мощности и возможностей электрической проводки или из-за ослабления контактов.
  • Посторонние шумы в бойлере. Среди возможных причин: накипь на ТЭНе, слишком узкие водопроводные трубы или отказ обратного клапана, который необходимо заменить.
  • Индикация ошибки на дисплее. Устройства со встроенной электронной системой могут работать со сбоями в результате скачков в электросети. В этом случае ломается электронный модуль, который необходимо ремонтировать или менять.

Индикация ошибки часто является следствием выхода из строя электронного модуля, который обычно проще заменить

  • Не подаётся горячая вода. Это означает, что вышел из строя (плохо закреплён) термостат или ТЭН.
  • Поступает слишком горячая вода или происходит процесс парообразования. Причина может крыться в неправильном подсоединении бойлера или в поломке термостата.
  • Низкая температура воды. Неправильно задан температурный режим термостата, установлен или вышел из строя ТЭН.
  • Горячая вода чёрного цвета. Причина — коррозия, которая вызвана слишком жёсткой водой. Может потребоваться замена бойлера.
  • Деформируется (раздувается) бойлер. Причина в высоком давлении, которое не предусматривается изготовителем устройства. Необходимо установить регулятор давления.

Регулятор давления поддерживает напор воды в тех пределах, на которые рассчитан бойлер

  • Бойлер бьётся током. Это может происходить из-за того, что повредился кабель, лопнул ТЭН или вышла из строя электронная панель или управляющая плата.
  • Не включается бойлер. Причиной может стать низкое давление воды. В инструкции к каждому прибору указано номинальное значение напора, которое будет обеспечивать качественную работу устройства. Эта же проблема может возникать при выгорании контактов, которые со временем разрушаются из-за ослабевшего крепления. Поэтому их необходимо регулярно подтягивать.
  • Не выключается бойлер. Оплавлена кнопка выключения, неисправен датчик температуры, в результате чего залипают контакты реле и не могут отключить нагревательный элемент после прекращения поступления воды.
  • Часто перегорают ТЭНы. Причиной может стать большой слой накипи на элементе или неправильно установленный агрегат.

Если на ТЭНе образуется большой слой накипи, он начинает работать с увеличенной интенсивностью и быстро перегорает

  • Появление воздуха в бойлере. Воздух в систему может попадать из-за неисправности обратного клапана или нарушения герметичности прокладок.
  • Бойлер не пропускает воду или котёл косвенного нагрева не видит бойлера. Это может означать неправильное подключение устройства.
  • Газовая колонка свистит, шумит или дует. Такое поведение может быть признаком низкого давления газа, недостаточной тяги в дымоходе, загрязнения фитиля запальной горелки. Свист появляется при отложении накипи в теплообменнике или попадании туда постороннего предмета. Неисправность также может проявляться из-за дефекта клапана, который модулирует мощность горения пламени.
  • Сорвало трубу с водонагревателя. Причиной может стать неправильное подключение устройства, износ крепёжных деталей и прокладок или слишком большое давление воды.

Ремонт ТЭНа своими руками

Если во время чистки медных трубок электробойлера вы заметили на ТЭНе трещины или разрывы (часто случается с ТЭНами в бойлерах от Thermex и Isea), значит устройство перегорело. Удостовериться в этом можно, проверив сопротивление трубчатого электронагревателя с помощью мультиметра.

Такой трубчатый электронагреватель придется заменить. При этом, дешевле будет приобрести новый ТЭН российского или украинского производства. Так, качественные ТЭНы делает ООО “Арисмаш” (г. Горловка).

В водонагревателях с двумя ТЭНами (например, Gorenje OGBS 100 ORV9), при выходе из строя малого электронагревателя, его можно отрезать, заглушив отверстие бронзовыми болтами. Но такая мера считается временной (большой ТЭН может перегрузиться и выйти из строя при нагреве), и подходит лишь для ремонта электронагревателей в бойлерах на 30-50 литров.

Защитить ТЭН от преждевременного выхода из строя позволит:

  • Своевременная замена анода. Магниевый анод устанавливается в ТЭНах для смягчения воды. То есть, накипь на нем образовывается сильнее, нежели на трубчатых нагревателях. Поэтому, менять его следует, в среднем, раз в 1-1,5 года.
  • Установка фильтров очистки и умягчения воды на трубе при входе в оборудование.

Кроме того, следует соблюдать правила эксплуатации бойлера. Так, водонагреватель никогда нельзя включать с пустым баком. Не рекомендуется устанавливать терморегулятор на максимальные значения. Иначе ТЭН, как устройство, которое держит заданную температуру воды, будет чаще включаться и быстрее вырабатываться.

Починка электрической части и термостата

Диагностировать большинство неисправностей электрической схемы можно сразу, как только отстегнут защитный кожух. Мультиметром в режиме измерения напряжения проверяем наличие потенциала на клеммах ТЭН’а, убеждаясь в правильной работе схемы подключения. Воды в баке нет, поэтому подаем напряжение на ТЭН не более чем на 3–5 секунд. Итак, если напряжение есть, а нагрева нет — сгорел ТЭН, если напряжение отсутствует при включенном термостате — неисправна электрическая часть. Следуя от нагревательного элемента к проводу питания, ищите заветные 230 В в ключевых точках коммутации и определите неисправную часть схемы.

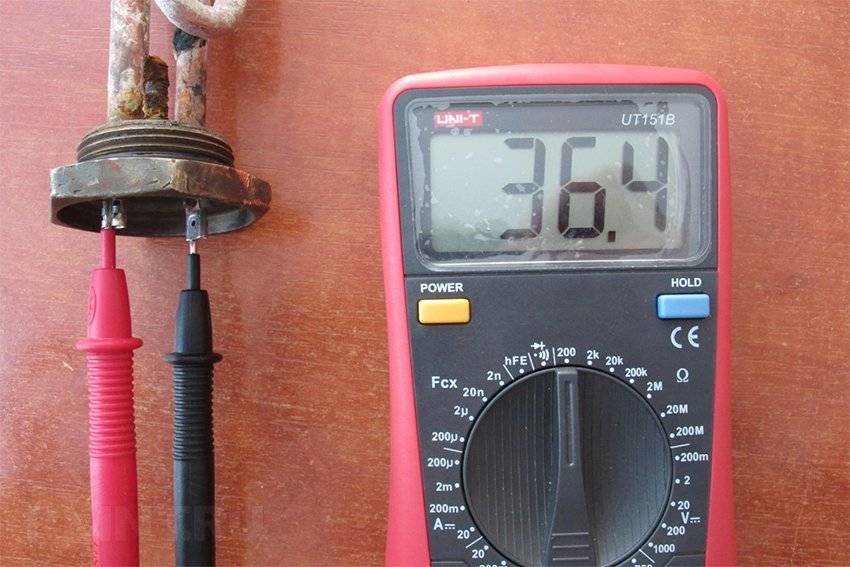

Начнем с ТЭН’а: в режиме измерения сопротивления касаемся щупами контактных пластин. Сопротивление, в зависимости от мощности, должно находиться в пределе 15–60 Ом

Обратите также внимание, что встречаются комбинированные нагревательные элементы с несколькими спиралями и, соответственно, с несколькими парами выводов

Если элемент признан пригодным, проблема кроется, скорее всего, в управляющем термостате. Это устройство имеет кнопку принудительного включения. Если при нажатии на нее происходит подача напряжения на ТЭН или кнопка упорно отказывается нажиматься, неисправность кроется здесь. Термостат можно снять, отщелкнуть корпус и попытаться восстановить заклинивший механизм, принцип работы которого вполне очевиден. Но эти устройства копеечные и проще включить новую запчасть в ремонтный комплект.

Все места с разъемным электрическим контактом нужно очистить от следов коррозии, поджать пассатижами клеммы соединений и восстановить местами оплавившуюся изоляцию.

Как очистить ТЭН своими руками

Схема устройства водонагревателя.

Если случилось так, что при наличии напряжения в сети и работающих индикаторах (если есть) на корпусе водонагревателя он перестал автоматически включаться даже при увеличении поворотом терморегулятора требуемой температуры воды, это может указывать на перегорание ТЭНа или на то, что исправный элемент покрыт слоем накипи. В этом случае накипью покрыт и щуп термостата, что мешает автоматике вовремя «оценить» температуру в баке и произвести включение или отключение ТЭНа.

Для проверки исправности нагревательного элемента водонагревателей достаточно снять нижнюю защитную крышку и включить реле принудительно. Если загорается лампа — индикатор нагрева и слышен шипящий звук работающего ТЭНа, значит, он исправен. В этом случае ремонт сведется к демонтажу ТЭНа и его очистке.

  • Шаг 1- для того чтобы демонтировать нагревательный элемент, требуется отключить бойлер из сети, вынув вилку из розетки;
  • Шаг 2- для слива воды из бака:

Схема подключения водонагревателя.

Перекрыть краны подачи холодной и горячей воды.
Открутить гайки соединительного шланга подачи холодной воды в бойлер, надеть на патрубок бойлера шлаг подходящего диаметра и направить его в ведро или раковину.
Открыть кран горячей воды — произойдет слив воды сразу с этого крана и с крана холодной воды, для наиболее полного слива воды из бака нужно после того, как вода перестанет вытекать из крана горячей воды, подключить к этому крану автомобильный насос и продуть его.
Отсоединить провода, тщательно зарисовав их положение или сделать фото, снять электрическую часть терморегулятора, чтобы не повредить ее при попадании воды.
Открутить гайки на фланце бойлера, аккуратно снять его вместе с ТЭНом — при этом вытечет небольшое количество оставшейся в баке воды

Если нагреватель настолько оброс накипью, что его трудно извлечь, осторожно шлицевой отверткой можно слегка очистить его, чтобы можно было достать.
Тупым ножом тщательно очистить ТЭН и щуп термостата, заменить при необходимости магниевый анод. Для очистки можно использовать специальные средства для удаления накипи.
Сборку водонагревателей производить в обратной последовательности

При монтаже не забывать поставить резиновую прокладку под фланец. После завершения работ сначала заполнить бойлер водой, проверив герметичность, затем произвести подключение к сети.

Если ТЭН перегорел — эта последовательность применяется и для замены его на новый.

  • https://sovet-ingenera.com/otoplenie/vodonagrevatel/remont-vodonagrevatelya-svoimi-rukami.html
  • https://make-hands.ru/pravilnoe-obsluzhivanie-vodonagrevatelya-i-chistka-tena-ot-nakipi.html
  • https://domikelectrica.ru/zamena-tena-v-bojlere/
  • http://tehnika.expert/klimaticheskaya/vodonagrevatel/remont-bojlera.html
  • https://technosova.ru/klimaticheskaja-tehnika/vodonagrevatel/kak-obsluzhivat/
  • http://dekormyhome.ru/remont-i-oformlenie/kak-opredelit-i-ystranit-neispravnosti-boilera-svoimi-rykami.html

Ремонт бойлера: устранение часто возникающих неисправностей

Существует несколько наиболее частых неполадок, возникающих в процессе использования водонагревателя. Часть из них может быть устранена самостоятельно. Для устранения других не обойтись без помощи профессионала:

Повреждение целостности внутреннего резервуара или наружной оболочки

Подобная неисправность может возникнуть в процессе неаккуратного монтажа или небрежного использования прибора. Например, скол или трещина может возникнуть, если случайно стукнуть бойлер или уронить на него тяжёлый предмет.

В результате подобной поломки начнётся разрушение теплоизоляционного материала и ухудшение теплоизолирующих свойств прибора. Так же возможно активное развитие коррозии. Устранить подобную неисправность собственными силами практически невозможно. Потребуется либо обратиться к специалистам, либо купить новый накопитель.

Замена прокладки

В том случае, если образовалась протечка в месте расположения защитной прокладки, нужно её просто заменить, проведя самостоятельное тех. обслуживание прибора.

Поломка ТЭНа

Одна из наиболее часто возникающих неисправностей — это поломка ТЭНа.

До начала замены нагревательного элемента нужно убедиться, что электроэнергия поступает к накопителю. Это можно сделать при помощи тестера:

  • Шкала измерительного прибора устанавливается в пределах 220-250 В
  • Фиксируем напряжение на клеммах тестера, подсоединенного к электросети
  • Отсутствие напряжения означает поломку бойлера
  • В том случае, если напряжение есть, проверка должна быть продолжена
  • Бойлер нужно отключить от сети
  • Затем отсоединяем термостат от ТЭНа и снимаем изоляцию с контактов ТЭНа
  • При помощи измерительного прибора снимаем показания на открытых контактах
  • Присутствие напряжения говорит об исправности нагревательного элемента и наоборот
  • Тестер должен быть выставлен на максимум. Проводим проверку напряжения на входе и выходе из прибора
  • При отсутствии показаний необходима замена детали
    (наличие положительной реакции так же не даёт стопроцентной уверенности в исправности прибора. Необходимо продолжить измерения)
  • Устанавливаем измерительный прибор на минимум и проводим проверку на контактах термостата в течение небольшого времени
  • Пробуем прогреть термодатчик спичками или зажигалкой и следим за термореле. В том случае, когда нагревание вызвало размыкание термореле, устройство исправно. В обратной ситуации потребуется его замена.

Прочие неисправности бойлера

В случаях, когда ТЭН и терморегулятор работают исправно, но нагрева воды не происходит, возможная причина кроется в настройках бойлера. Если это не помогло, возможно неисправна плата управления. В данной ситуации необходимо обратиться в сервисный центр.

При выявлении поломки той или иной детали необходимо заменять её на точно такую же, соответствующую всем её характеристикам (не только по внешнему виду) Разборку накопителя для ТО стоит выполнять очень аккуратно и постепенно. В том случае если разбить колбы устройства, скорее всего необходимо будет целиком менять термостат.

В тех ситуациях, когда вы не уверены в своих силах по проверке или замене той, или иной детали, лучше обратиться в специализированный сервис, чтобы не возникла необходимость покупки нового накопителя.

Термическая защита в проточном водонагревателе

Если датчик протока повредился и его заклинило во включенном положении, то при закрытии крана вода в данной малой зоне нагрева очень быстро перегреется
, что может повредить сам нагреватель вследствие увеличения давления. Также, из-за отсутствия охлаждения перегреются ТЭНы. Чтобы этого не случилось, в проточных водонагревателях обязательно должны быть датчики контроля температуры.

Датчик протока воды для водонагревателя KISPEL

У рассматриваемой в предыдущей статье модели датчики Т1 и Т2 выполнены в виде одного элемента, хотя предназначение у них разное. Термодатчик Т1 настроен на срабатывание при превышении температуры 60ºС он прерывает цепь. После охлаждения Т1 снова возвращается в рабочее включенное положение. Превышение температуры в данном случае возможно по ряду причин, не связанных с поломкой в водонагревателе.

Термодатчик Т2 настроен на температуру 90ºС – можно сказать – это крайний рубеж защиты. Он сработает в случае поломки датчика протока и термодатчика Т1. Такая поломка сама не устранится, поэтому данное защитное устройство после срабатывания необходимо включить вручную
после проведенного ремонта водонагревателя. У водонагревателей с цифровым интерфейсом поломки или некорректные показания датчиков будут отображаться в виде высвечивающегося кода ошибки на дисплее. Пример устранения одной из ошибок показан на видео ниже, где также рассказывается о функции тепловых предохранителей и о ремонте электронного блока одной из моделей водонагревателя Термекс:

Разновидности систем управления проточного водонагревателя

В зависимости от модели и конструкции водонагревателя система управления его работой может быть выполнена по-разному. Например, у модели THERMEX STREAM регулировка температуры осуществляется управлением потоком воды. Сам поток регулируется
специальными насадками для душа или умывальника, идущими в комплекте поставки. В данном случае компонентами защиты являются реле давления и тепловой предохранитель (датчик температуры).

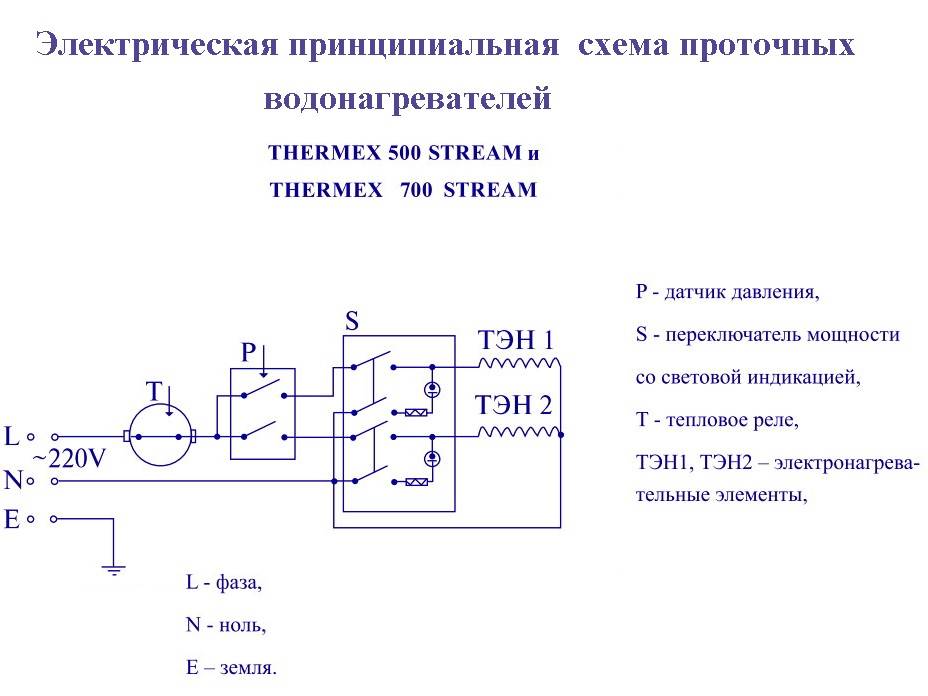

Соответственно, электрическая принципиальная схема данного водонагревателя существенно отличается от приведенной выше электросхемы – здесь ток фазы последовательно проходит через реле давления и тепловой предохранитель, возвращающийся во включенное положения после снижения температуры. Перед самостоятельным ремонтом водонагревателя следует обязательно изучить электрическую схему и инструкцию от производителя.

Как видно из сравнения двух схем от одного производителя принцип управления и защиты в данных моделях водонагревателей существенно различается. У водонагревателей совершенно иной конструкции соответственно, и схема будет другой. Ниже, для примера приведена электрическая схема водонагревателя «Атмор».

Также у некоторых моделей может быть электронный интерфейс, напрямую связанный с силовыми реле управления питания ТЭНов. Это значит, что поломка в данной электронной плате, или сбой алгоритма могут привести к остановке работы водонагревателя. Некоторые проточные водонагреватели могут иметь регулировку температуры, которая достигается переключениями ТЭНов, или с помощью электронной схемы.
