Розетки с таймером: виды, принцип работы, какую лучше выбрать и почему

Розетки наружной установки

Часто возникает необходимость установки выключателей или розеток в деревянных домах, помещениях с повышенной влажностью, производственных цехах, складских и подсобных строениях со стенами из металлических листов или на столбах освещения. Использовать для этого электрическую фурнитуру, применяемую для монтажа в установочные коробки, не удастся из-за открытого способа прокладки питающих кабелей.

В таких случаях необходимы накладные розетки и выключатели. Ассортимент электроустановочных изделий, применяемых для накладного монтажа, включает в себя:

— силовые розетки;

— телевизионные розетки под коаксиальный кабель;

— розетки телефонные и компьютерные;

— одно и двухклавишные выключатели.

Силовые розетки доступны в одинарном исполнении, розетка накладная двойная, тройная или четверная, в том числе с заземляющими контактами.

Также как и встраиваемые, накладные электроустановочные изделия классифицируются по степени защиты по стандарту IEC 60529. Исполнение выключателя или розетки указывается на корпусе и выбирается исходя из конкретных условий эксплуатации. В электрической фурнитуре повышенной степени защиты используются подпружиненные крышки и специальные шторки, предохраняющие механизм от попадания в него влаги и посторонних предметов.

На сегодняшний день признанными лидерами на рынке электротехнической продукции, используемой для накладного монтажа, являются розетки и выключатели серий Legrand Quteo, Schneider Electric Blanca и Bironi Lizetta.

Электрическая фурнитура линейки Legrand Quteo отличается изяществом, компактностью и надежностью. Корпус изделий изготавливается из полипропилена высокой прочности и крепится к механизму посредством длинного винта. Особенностью одноклавишных выключателей серии является

возможность подключения индикаторной светодиодной подсветки. В зависимости от степени защиты выключателя на клавише имеются полупрозрачные окошки в виде трех точек для стандартных изделий, буквы «i» или пиктограммы «звонок» для влагозащищенных.

Выключатели и накладные розетки Legrand могут использоваться для многопостовой установки, в том числе в специальных установочных блоках, рассчитанных на четыре или шесть электроустановочных изделия с классом защиты IP20. Благодаря тому, что блок состоит из основания, имеющего запатентованные защелки, надежно фиксирующие суппорты розеток или выключателей, специальных органайзеров, в которых крепится кабель, монтаж группы не вызывает затруднений. Кроме того, в таком боксе имеются встроенные перегородки, разделяющие силовые и информационные установочные изделия друг от друга. Корпуса изготавливаются белыми, цвета слоновой кости или имитирующими текстуру дерева.

Выключатели ирозетки накладные Шнайдер представляют собой электротехнические изделия, в которых сочетаются доступная стоимость, высочайшее качество материалов и современный дизайн. Весь ассортимент линейки доступен в шести цветовых исполнениях. Кроме лицевых панелей из ударопрочного пластика белого цвета или оттенков слоновой кости, наружные установочные изделия могут быть окрашены в алюминиевые, титановые или антрацитовые тона. Для установки в деревянных домах и коттеджах производятся выключатели и розетки окраски под «ясень», выполненной по технологии наложения износоустойчивой декоративной пленки. Благодаря тому, что в комплектацию электрофурнитуры серии Schneider Electric Blanca входят изолирующая или монтажная пластина установка накладной розетки или выключателя возможна как в помещениях с деревянными, так и бетонными или другими стенами.

Если потребителю нужен выключатель или розетка накладная, стилизованная под старинные электроустановочные изделия, используемые в конце XIX или начале XX столетия, без серии Bironi Lizetta не обойтись. Корпуса и лицевые панели линейки изготовлены из высококачественных керамических композитных смесей, благодаря чему помещения приобретают аристократический лоск. Богатство цветовой и текстурной палитры позволяют подобрать электрическую фурнитуру к любому интерьеру. Благодаря тому, что в ассортимент серии входят декоративные рамки, появилась возможность выполнения многопостовой установки.

Принцип работы

Перед покупкой следует подробно изучить его принцип действия и особенности устройства. Они бывают разных моделей, которые отличаются в эксплуатации. В ассортименте магазинов можно увидеть как механические, так и электронные варианты.

Механические модели

Механическая розетка с таймером представляет собой обычный разъём под стандартную бытовую вилку, вокруг которого размещён диск с временной шкалой. Вращая его, пользователь может выбрать время, спустя которое напряжение перестанет подаваться гнёзда розетки.

В основе старых моделей был механизм, по принципу действия напоминающий часовой. От него исходил заметный шум, а так как эти девайсы часто используют для отключения прибора, когда пользователь уснёт, это был весомый недостаток. Современные аналоги имеют более бесшумные импульсные моторы. Они размыкают контактную группу, когда установленное время прошло.

Электронные модели

Электронная розетка устроена сложнее. В ней предусмотрен ЖК-дисплей, кнопки управления внутренней электроникой, а также разъём под вилку. Часто на таких моделях есть светодиодная индикация.

За настройку таймера отвечает внутренний контроллер. Программа настраивается и запускается кнопками управления девайсом. Электронные варианты имеют больше возможностей настройки, чем механические.

Критерии грамотного выбора

Практически во всех изделиях этого типа нагрузочная способность составляет 16 А с частотой в 50 Гц для переменного тока в 230 В. Но некоторые нерадивые производители в стремлении сэкономить используют размыкающие устройства низкого качества. В них проводники не рассчитаны на большой пусковой ток поскольку отличаются малым сечением.

Розетки-таймеры сомнительного производства не стоит использовать для управления полуторакиловатными водонагревателями и другими потребителями большой мощности

При выборе розетки с таймером следует ориентироваться на ряд параметров:

1. Максимальное время программирования либо же диапазон отрезков времени.
2. Точность хода часов прибора и максимальный предел временной погрешности при выполнении операций коммутирования.
3. Дискретность задания времени переключения (параметр может составлять от двух секунд до получаса).
4. Нагрузочная способность прибора (какие максимально допустимые коммутируемые токи).
5. Максимальное количество программирования коммутаций за сутки.

Все технические характеристики прописаны в паспорте к изделию. Учитывайте, что активная и реактивная нагрузка подключаемого через коммутатор оборудования не должна превышать значений, обозначенных производителем в приложенной к розетке документации.

Пример: при включении обогревательного прибора мощностью в 5 кВт сила тока будет равна приблизительно 25 А, что для 16-амперной розетки будет губительно.

Каждая из таких розеток наделена параметрами, обеспечивающими необходимый уровень защиты. В продаже встречаются модели, оборудованные пыле- и влагоотталкивающим корпусом, оснащенные защитными крышками и шторками.

Выбирая модель, обращайте внимание, на какое количество и продолжительность интервалов включения/выключения они рассчитаны

Планируя использовать коммутаторы вне помещений, стоит выбирать изделия с влагозащищенным корпусом, параметр IP которых составляет 44, 54 или 65. Руководствуйтесь принципом – чем выше IP тем лучше защита. Благодаря термо- и влагоустойчивому покрытию корпусов такие приборы способны работать в температурном диапазоне от -10 до +40°С.

Выбирая розетку для жилища, где есть маленькие любознательные домочадцы, стоит рассмотреть вариант приобретения прибора, оснащенного функцией «защита от детей». Устройства этого типа оборудованы специальными задвижками, которые препятствуют прямому соприкосновению инородных предметов с электроконтактами.

Если ориентироваться на производителей, то российском рынке наибольшей популярностью пользуется продукция ведущих торговых марок: «Legrand», «ABB», «Berker», «Wessen», «Schneider Electric».

Из более бюджетных моделей стоит рассмотреть продукцию торговых марок «Feron Company» и «Expert», которые по качеству ничуть не уступают европейским производителям

Об умных розетках с дистанционным управлением и ориентирах их выбора вы сможете прочитать здесь.

Область применения

Говорить о назначении и области применения данного устройства много не придется – изделие является узкоспециализированным и применяется исключительно для управления режимами работы домашним электрическим оборудованием.

Приведем простой пример, из которого сразу все станет ясно и понятно. Возьмем обычный тепловентилятор и посмотрим, как с помощью таймер-розетки можно настроить его работу. Здесь все достаточно просто – на панели управления задаем время включения и выключения. Скажем, в 5-00 он включается и обогревает помещение, а когда вы уходите на работу (пусть это происходит в 9-00), он выключается в автоматическом режиме.

Точно с таким же успехом можно запрограммировать розетку на целые сутки или даже на неделю вперед и не касаться вопроса управления тепловентилятором длительное время. Спросите, что дает такое управление электрическим прибором? Зачем тратить дополнительно деньги на приобретение электророзетки с таймером? Это экономия энергетических ресурсов и комфорт в доме, которое обеспечивается автоматическим управлением.

По сути, розетка-таймер является неотъемлемым элементом современной системы умный дом. По большому счету, с помощью этого устройства можно управлять любыми электроприборами – возьмем, к примеру, уличное освещение. При небольшой модернизации и добавлении в цепь уличного освещения розетки с таймером можно программировать время включения и выключения света – к примеру, в 20-00 включаются парковые светильники, а в 5-00 выключаются, чтобы зря не палить электроэнергию. В общем, время включения и выключения освещения можно будет задать исходя из личных потребностей.

С таким же успехом можно программировать подсветку в аквариуме, работу водонагревательного бака – в последнем случае это, конечно, не очень практично, но когда вы надолго покидаете дом, такая розетка покажет, на что она способна. Она включит водонагреватель за пару-тройку часов до вашего приезда, и вы легко сможете насладиться благами цивилизации сразу же по приезду домой.

Вот так и работает розетка с таймером. Кстати, еще одна область ее применения – это системы электрического отопления, которые собираются из независимых друг от друга электрических конвекторов.

Рекомендации по выбору

Одна из главных трудностей для покупателей — выбор розетки с таймером, удовлетворяющей всем требованиям, начиная со стоимости, заканчивая функциональной начинкой.

При покупке обратите внимание на основные критерии, которым необходимо уделить внимание:

1. Производитель. На современном рынке представлена продукция компаний Camelion, DigiTOP, duwi, Electraline, Elektrostandard, FERON, Orbis, REXANT, Robiton и других.
2. Страна-производства. На рынке СНГ продаются розетки с таймером производства России, Китая и Испании.
3. Принцип работы — механический и электронный. Иногда встречается электро-механический.
4. Тип — недельный или суточный.
5. Вид — для установки в розетку или стандартный.
6. Степень защиты — IP-20 или IP-44.
7. Мощность — до 1.5-3,6 кВт.
8. Минимальная установка по времени — 0,5; 1,0; 1,5 и 30 мин.
9. Количество программ на день — 8, 48, 96.

Также учтите ряд полезных советов:

1. Определитесь, для чего вам нужен такой девайс. Если для решения простых задач, к примеру, включения отопления, подойдет недорогой механический вариант.
2. Берите выбранную модель только в проверенных торговых точках. При необходимости не стесняйтесь задавать вопросы продавцу по поводу особенностей и характеристик.
3. Если вам необходима точность в вопросе включения и отключения, отдавайте предпочтение розеткам с электронным таймером. В таком случае можно сделать более точную настройку и быть уверенным в минимальной погрешности по времени.
4. При покупке учтите, что большая часть моделей могут включаться и отключаться не больше пяти-семи раз в сутки.
5. Старайтесь не экономить на покупке. Если речь идет о выполнении серьезных задач, лучше отдавать предпочтение европейским брендам. При наличии сомнений стоит проконсультироваться со специалистом в магазине.
6. Если вы часто бросаете квартиру или дом, опция случайного включения и отключения света позволит уберечь жилище от кражи. При этом желательно, чтобы выбранная модель поддерживала управление сразу двумя приборами.

При выборе старайтесь обращать внимание на все критерии и учитывать советы в статье. Если есть такая возможность, лучше не экономить и купить розетку с хорошими характеристиками

Как выбрать умную розетку

Какая розетка пригодится именно вам, как выбрать, чтобы не переплатить за ненужные функции? Есть несколько критериев, которые могут повлиять на ваш выбор.

Тип таймера. Если вас устраивает программирование только на сутки – достаточно механического таймера. Если вы ставите сложные задачи на длительный период – покупайте электронный.

ФОТО: pulscen.ruЕсли вы выбираете механический таймер, обратите внимание на его точность, то есть минутный интервал. Чем он меньше, тем точнее будет настройка. При выборе умной розетки нужно обратить внимание на параметры нагрузки

Стандарт – 16А, но в продаже есть 7, 40 или 10А. Подбирайте такой, который будет соответствовать подключаемому прибору

При выборе умной розетки нужно обратить внимание на параметры нагрузки. Стандарт – 16А, но в продаже есть 7, 40 или 10А

Подбирайте такой, который будет соответствовать подключаемому прибору.

ФОТО: akak.ruЕсли вам нужно подключить несколько приборов, ищите розетки с несколькими линиями программирования

При необходимости использовать умную розетку на улице следует подбирать устройство с дополнительной защитой от влаги и пыли. Такие устройства маркированы сертификатом IP40 и выше.

Ну и конечно, обратите внимание на стоимость и производителя изделия. Не стоит вестись на дешевизну и приобретать китайские изделия, в надёжности которых нет уверенности

Отдайте предпочтение брендам, которые доказали свою репутацию.

Посмотрите видео о том, как настроить розетку с механическим таймером:

Watch this video on YouTube

Предыдущая ИнженерияКарманная сварка: как дешёвый карандаш поможет решить насущные проблемы
Следующая ИнженерияНасколько реально отапливать дом тёплыми полами без радиаторов

Установка и подключение элементов электропроводки

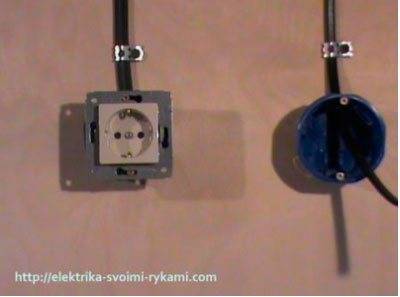

Начнем с установки устройства защиты. Для нашей цепи используем двухполюсный автоматический выключатель номиналом 25 Ампер. Выбор необходимого ампеража устройства защиты производиться после расчета сечения. Сразу определяемся с расцветкой провода:

• синий, белый с синей полосой — ноль (нейтраль)
• желтый с зеленой полосой — земля (заземление)
• оставшийся провод будет фазой как правило он может быть черный, белый, коричневый, красный, оранжевый или белый с черной или коричневой полосой

В нашем примере встречаются два вида фазных расцветок провода белый и белый с коричневой полосой.

Для того, чтобы не запутаться в цветах проводов лучше всего использовать провод одного производителя.

Перед проведением дальнейших работ потребуется отключение электричества. Отключаем. Проверяем отсутствие с помощью указателя напряжения. Как это сделать подробно рассмотрено в статье указатели напряжения. Снимаем наружный слой изоляции провода, отмеряем необходимое количество для подключения, снимаем необходимое количество второго изоляционного слоя с медной жилы и подключаем провода к автоматическому выключателю. Более подробно про подключение читайте в статье, инструкции по подключению двухполюсного автоматического выключателя.

Желто-зеленую жилу соединяем с проводом заземления, через контактный зажим. Это подключение имеет смысл, если у вас в квартире или доме имеется заземляющий контур и ваш питающий провод, а именно его заземляющая жила, соединена с ним. Узнать подробнее о том есть ли в вашей квартире заземление можно прочитав статью, заземление в квартире.

Теперь подключаем розетку. Зачищаем провода, отмеряем нужное количество, вставляем провода в контактные зажимы, затягиваем винты, проверяем надежность фиксации. Подробнее в статье про подключение, можно почитать в статье как подключить розетку.

Устанавливаем механизм розетки в подрозетник.

Далее подключаем одноклавишный выключатель. Подготавливаем провода, снимаем наружный изоляционный слой, отмеряем необходимое количество и подключаем зачищенные жилы в контактные зажимы. Изолируем неиспользуемый провод заземления.

Детально пример подключения рассмотрен в статье, инструкция по подключению одноклавишного выключателя.

Устанавливаем механизм в подрозетник (монтажный стакан).

Подробнее про подключение и установку различных элементов электропроводки (розеток, одно и двух клавишных выключателей света , выключателей с подсветкой и не только) здесь.

Подключаем патрон. Снимаем изоляцию с провода, отмеряем нужное количество фазной и нулевой жилы для подключения, зачищаем и подключаем. Хорошо протягиваем контактные винты отверткой, убеждаемся в надежной фиксации покачав провод влево вправо.

Все элементы схемы установлены и подключены, переходим к следующему этапу.

Как пользоваться механической и электронной таймер розеткой? Выбор лучшей для дома и квартиры.

Благодаря им, вы с легкостью сможете по расписанию включать или выключать обогреватели или кондиционер у себя дома. Представьте, что ранней осенью, когда отопительный сезон еще не начат, вы приходите с работы, а у вас в квартире уже тепло и комфортно.

Розетки с таймером незаменимы, если вы хотите создать для посторонних эффект, что у вас в доме кто-то присутствует. Освещение и телевизор будут вечером самостоятельно включаться, а затем отключаться. А сами вы в это время будете находиться далеко от дома. Это иногда помогает от непрошенных гостей.

Розетки с таймером подразделяются на 2 вида:

• механические

Самые простые – механические. В них по периметру циферблата имеются пластмассовые сектора. При нажатии на них можно задавать нужное время работы аппарата.

Каждый сегмент сектора разделен на 15 или 30 минут (зависит от марки розетки). Благодаря этому в сутки можно задать максимально 96 программ.

Настройка работы механической розетки

• выставьте на розетке по флажку текущее время

• нажмите на пластмассовые сектора того периода, когда прибор должен включиться и работать

• включите розетку и подключите через нее вилку настраиваемого оборудования

• аппарат готов к работе

Есть механические розетки с таймером и другого образца наподобие тех, что стоят в стиральных машинах. Поворотом рычага вы заводите таймер на определенное время отключения.

Механического типа розетки могут работать и постоянно без таймера, для этого у них сбоку имеется кнопка блокировки.

Максимальная мощность, которую можно подключить через такие девайсы достигает 3,5квт. Некоторые недобросовестные производители завышают эти данные. Поэтому не рекомендую сразу подключать максимально возможную нагрузку. Особенно учитывая тот факт, что работать они будут без вашего присутствия и надзора, а контакты внутри не настолько уж толстые.

Надо заметить, что механические розетки бывают только суточного исполнения. Это означает, что одна и та же программа будет работать одинаково в течении дня. На следующий день цикл повторится.

Преимущества розеток с механическим таймером:

• невысокая стоимость. В 2-3 раза дешевле чем электронного типа

• быстрота и простота переключения режимов

Недостатки также имеются:

• отсутствует встроенный аккумулятор

• большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения

• из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно

Инструкция по настройке механической розетки с таймером – скачать

Подобрать себе подобную розетку и ознакомиться с текущими ценами на них, можно на АлиЭкспресс здесь.

Электронные розетки с таймером бывают двух типов:

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

После покупки таймера сразу же включайте его в розетку. Аккумуляторы должны зарядится в течении 15 часов. Только после этого прибор готов к работе.

Для удобства пользователей выпускают спаренные розетки. Одна из которых работает постоянно в нормальном режиме, а другая через таймер. Пример такого исполнения – модель Expert E-TE.

Электронная

На примере модели ТМ24 рассмотрим, как настроить электронную розетку с таймером.

При первом включении необходимо оставить устройство на 12-14 часов в розетке для зарядки встроенной батареи.

Функции кнопок:

В данном программаторе имеется возможность настройки двадцати программ включения и выключения.

Как видно из схемы — пункт 1, имеется возможность установки программы с понедельника до воскресенья. То есть в одно время включилось и выключилось. Настройка отдельных программ по дням недели со 2-го до 8-го пункта. Комбинация программы по рабочим дням с понедельника по пятницу п. 9 или только на выходные (субботу и воскресенье) п.10. На шесть дней в неделю пункт 11. Через день понедельник, среда, пятница п. 12. Вторник, четверг, суббота п. 13. Три дня подряд пункт 14 и 15.

Чтобы начать пользоваться розеткой, необходимо сперва настроить текущее время. В течение 5 секунд необходимо удерживать SET, пока не замигает день недели. Кнопками RIGHT или LEFT устанавливаем нужный день. Повторное нажатие и удержание на SET переводит нас на установку часов. С помощью RIGHT или LEFT устанавливаем нужное время. Эту же процедуру повторяем для установки минут.

Теперь можно приступить к настройке программы. Сделать это можно следующим образом:

• Нажать и удерживать RIGHT, пока не появится „1_ON“, это первый таймер.
• После этого нажмите и удерживайте SET до тех пор, пока не замигает дни недели, кнопками RIGHT или LEFT выбираем нужный день или комбинацию дней.
• Далее с помощью SET выбираем часы и RIGHT или LEFT нужное значение, и так далее с минутами.
• Затем повторяем операцию с удержанием RIGHT, до появления значения „OFF_1“.
• Повторяем настройку аналогично пункту выше, устанавливаем день, час и минуты.
• Чтобы выйти из режима программирования необходимо нажать CLK.

Нажмите кнопку MANUAL для сброса текущих настроек программы, чтобы задать новые параметры. Для принудительного включения или отключения таймера есть функция «MANUAL», которая имеет три режима: «MANUAL-OFF», « MANUAL-ON», «MANUAL-AUTO». В режиме OFF таймер не выполняет программ и находится в состоянии выключено. В режиме ON устройство находится в принудительном положении включено, а в режиме AUTO происходит выполнение программ.

Для имитации присутствия человека на розетке есть интересная кнопка RND. Эта функция с плавающим опережением таймера, которое произвольно варьируется от двух минут до получаса. Отработка временного интервала происходит с учетом опережения. Включение электроприборов не привязано жестко к определенной минуте, что может поставить в замешательство воров, пытающихся выяснить дома люди или нет.

Инструкция по установке параметров электронной розетки предоставлена на видео ниже:

Настройка остальных розеток с таймером ничем не отличается от алгоритма установки, описанного нами в примере, и не должно вызывать трудностей. Не забывайте переводить часы на зимнее и летнее время для более корректной работы устройства.

Надеемся, наша инструкция была для вас понятной и полезной. Теперь вы знаете, как настроить розетку с таймером механического и электронного типа!
