В чем разница однополюсного от двухполюсного автомата

Время-токовые характеристики: двухполюсный автоматический выключатель

В том случае если будет проходить неравномерное потребление мощности, которое вызовет нагрузку на время включения или отключения сетей, автомат может отключиться без признаков аварии, то есть ложно сработать. Такое срабатывание характеризуется, повышением номинального тока на одной из цепей.

Такой параметр показывает время задержки отключения при определенном отношении силы тока к номинальному напряжению сети.

Перед установкой лучше сперва тщательно ознакомиться с характеристиками двухполюсного автомата

Время токовые характеристики такие:

  • Электромагнитный размыкатель цепей, который срабатывает через 0,015секунд при трехкратном повышении тока, если сравнивать с номинальным током, обозначается – В;
  • Одна из самых распространенных характеристик – это С,        которая срабатывает при достижение силы тока в 5 раз больше, чем номинальная сила, такой автомат подходит для освещения и электрических приборов, но приборы должны быть с умеренным пусковым током;
  • Характеристика D в основном автомат с такой характеристикой используют для увеличенного пускового напряжения.

Например, для включения электрического котла, электродвигателя и остальных оборудований, которые работают от 3х фазного напряжения, использование такого автомата оптимально в промышленных целях.

По какому принципу работает однополюсный автомат

Автоматические выключатели, как коммутационные аппараты, выполняют функции в проведении допустимого электрического тока и отключении питания, если номинал превышается, чем предохраняет электросеть от перегрузки.

В задачу однополюсного аппарата входит защита цепи в одном проводе. Работа аппарата сконцентрирована на 2 распределительных устройствах – тепловом и электромагнитном. Когда повышенная нагрузка действует долго, отключение цепи происходит первым механизмом. Если возникает короткое замыкание второй распределитель сразу прекращает подачу питания.

Тепловую защиту выполняет пластина из композиционного материала по следующему принципу:

  1. Поступает ток, превышающий допустимый уровень.
  2. Биметалл нагревается.
  3. Изгибается.
  4. Толкает рычаг.
  5. Отключает прибор.
  6. Пластина остывает.

Когда состояние биметалла приходит в норму, он возвращается в свое исходное состояние и аппарат можно вновь подключать. В состав электромагнитного устройства входит катушка, в середину которой поместили сердечник.

Здесь просматривается такая картина:

  1. Возникает ток с коротким замыканием.
  2. Поступает на обмотку.
  3. Силой, созданной электромагнитным полем, перемещается сердечник.
  4. Отключает устройство.

В ходе взаимодействий физических процессов происходит размыкание силовых контактов, которые обесточивают проводник.

Большой силой тока создается электрическая дуга, её направляют в камеру с параллельными металлическими пластинами для дробления и полного распада. Автомат можно выключать простым поворотом ручки. Применяют такие выключатели в обычных квартирах, если к дому подведены всего 2 провода. В сарае, небольшом частном доме размыкают цепь однополюсные автоматы. В многоквартирных домах стоят заземляющие проводники, значит подойдет только двухполюсник.

Это интересно: Нужно ли утеплять дымоход из сэндвич-трубы в коробе из металлопрофиля: рассматриваем суть

Маркировка автоматических выключателей


Маркировка автоматических выключателей

На электросхемах двойной защитный автомат маркируется унифицированными обозначениями. Значки на корпусе устройства позволяют потребителю получить полную информацию о модели:

  • Производитель – указывается наименование бренда.
  • Серия – буквенно-цифровое обозначение зависит от линейки изготовителя.
  • Время-токовая характеристика – самыми распространенными являются B, C, D. В условиях активной индуктивной нагрузки и работающей электроники используются модели K и Z. Универсальный бытовой прибор – С.
  • Номинальный ток – максимальное значении тока, при котором устройство не будет выключать сеть. К примеру, при температуре +30 градусов применяются модели в 16 А, при увеличении температурного режима номинальный ток может быть менее 16 А.
  • Номинальное напряжение – маркируется как В/V, бывает постоянным («-») или переменным («~»).
  • Предельный ток выключения – предел токов короткого замыкания в Амперах, который способен выдержать дифавтомат.
  • Класс токоограничения – 1 класс (маркера нет, 10 мс), 2 класс (6-10 мс), 3 класс (2,5-6 мс). Маркер имеет вид цифры в черном квадрате.
  • Схема подключения – еще одно отличие однополюсников и двухполюсников. В первом случае для обозначения контактов используются цифры 1 (верх) и 2 (низ). Во втором – 1 и 3 (верх), 2 и 4 (низ);
  • Артикул – штрих-код или QR-код обеспечивают выбор конкретной модели в каталоге производителя.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору

На что необходимо обязательно обратить внимание?

У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки

Это обязательно указывается в паспорте изделия.
Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Это интересно: Как опломбировать вводный включатель — 4 способа

Характеристика прибора

Конструкция двухполюсного устройства сделана с учетом осуществления наблюдения и сравнения функционирования двух электрических цепей. Устанавливаются они обычно в единую электрическую линию для контроля за двумя ее участками. Выпускается 2 типа этих приборов:

  1. С блокировкой одного полюса и стандартным подключением нулевого провода.
  2. С защитой обеих линий и одновременной их коммутацией.

Первый вид устанавливается на вводе в электрическую магистраль, и он осуществляет управление функционированием фазного и нулевого проводников. Кроме того, с этим прибором возможно применение заземляющего провода. Второй тип работает в схемах одной цепи и управляет работой двух участков, находящихся под разными токовыми нагрузками.

Как выбрать двухполюсник

Чтобы подобрать хороший защитный прибор, следует ориентироваться на площадь сечения провода подключения. Для этого понадобится рассчитать величину.

Сначала следует вычислить мощность и ток оборудования на линии питания от автомата. Для тока в цепи используется формула I=P/220, где 220 – номинальное напряжение, I – ток (А), Р – мощность (Вт).

Далее выбрать тип провода, ориентируясь на таблицу.

Сила тока, АМощность сети, ВтСечение медного проводаСечение алюминиевого провода
10,212,5
20,412,5
30,712,5
40,912,5
51,112,5
61,312,5
81,712,5
102,21,52,5
163,51,54
204,42,56

Ориентируясь на полученные данные можно выбрать автомат с учетом тепловой инерции при нагреве.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

  • надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
  • возможность контроля мощности отдельных электроприборов и установок;
  • лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

  • существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
  • в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
  • необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Это интересно: Лучшие автоматические выключатели — изучаем внимательно

Подключение двухполюсного автоматического выключателя

Перед тем как подключить автоматический выключатель необходимо разобраться с назначением данного устройства, его функциями и возможностями. Автоматический двухполюсный выключатель — это по большому счёту два однополюсных автомата собранных в едином корпусе. Согласно ПУЭ нельзя производить отключение только одного фазного провода или же нулевого, для обеспечения безопасного эксплуатации электроустановок. Данное устройство имеет несколько защит:

  • От короткого замыкания, то есть от резкого нарастания больших токов, которые возникают при этом в цепи;
  • От длительного повышения тока больше номинального, на заданную и чётко рекламированную величину.

То есть автомат отключится аварийно если он, допустим, рассчитан на рабочую силу тока равную 20 А, а в течение 20 минут через него будет протекать, например, 25 А в нём сработает тепловое реле, которое может препятствовать повторному включению. Только после того, как автоматический выключатель, а точнее, его тепловое реле, остынет до рабочей температуры будет возможность произвести повторное включение. А также автомат отключится если в отходящей цепи, то есть той которая пошла к потребителям, произойдёт короткое замыкание.

Для подключения выключателя нужно для начала определиться с источником энергии, то есть откуда он будет запитан. Установка автоматических выключателей в щитке будет осуществляться в любом случае тоже от автомата только с большим номиналом.

Известен источник, к которому можно подключить верхние контакты автомата, теперь нужно определиться с тем выдержит ли он все нагрузки и всех потребителей, которые будут подключены. Каждый электрический прибор имеет свои номиналы:

  1. Потребляемой мощности;
  2. Напряжения;
  3. Силы тока.

Читать далее: Светодиодные лампы ASD назначение виды лампочек и мнение о продукте

Каждый из них важен, но иногда на некоторых приборах может быть указаны только мощность и напряжение. Примерную силу тока можно определить и самому, для этого мощность электроприбора нужно разделить на его рабочее напряжение. Автомат питания стоит подобрать в соответствии суммы всех приборов которые будут к нему подключаться.

Например, если есть три электрических аппарата, которые будут в процессе своей работы потреблять по 5 А каждый, то автоматический выключатель должен быть немного с запасом на 20–25 А. Тогда протекающий рабочий ток будет равен 15 Ампер, при рабочем токе автомата 25. Все устройства будут работать в нормальном режиме, без перегрева.

И при аварийных режимах будут немедленно отключать всю цепь, тем самым обеспечив надёжную пожаробезопасность помещения. Полярность в цепях переменного напряжения не имеет значения, так что нет разницы к каким клеммам будет подключена фаза, а к каким ноль. В цепях постоянного тока, тоже часто используются двухполюсные выключатели. Один из выводов отрицательный, другой положительный, однако в бытовых условиях постоянное напряжение применяется очень редко.

3-х полюсный автомат можно применять не только в трехфазной сети

При сборке распределительного щитка для трехфазной сети используются 3-х полюсные автоматические выключатели. При возникновении перегрузки сети или при коротком замыкании такой автомат расцепит сразу три фазы.

Сколько полюсов бывает

Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы

В распределительном щитке квартиры или дома наиболее часто используются однополюсные автоматические выключатели. Их задача расцепить фазный проводник, тем самым прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают одновременно и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.

Трехфазный ток используется предприятиями для питания мощных агрегатов, требующих напряжения в 380 вольт. Иногда четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому или офису. В связи с тем, что в этих помещениях не используется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы разделяются и получается напряжение 220 между каждой фазой и рабочим нулем.

Для таких щитков используют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по любому из трех проводов и отключают их все одновременно, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.

Зачем использовать два и четыре полюса

Вводной автоматический выключатель обязательно должен полностью отключать все фазы и рабочий ноль, т.к. один из проводов вводного кабеля может давать утечку на ноль и если его не отключить, используя однополюсный или 3-х полюсный автоматический выключатель, есть вероятность поражения током.

Утечка при 3-х полюсном автоматическом выключателе

На рисунке видно, что в таком случае весь рабочий ноль в сети оказывается под напряжением. Если использовать вводной автомат, отключающий фазу и ноль, этого можно избежать, следовательно использование четырехполюсного и двухполюсного автоматических выключателей для трехфазных и однофазных электросетей более безопасно.

Схема 3-х полюсного автоматического выключателя

Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.

Схема 3-х полюсного автоматического выключателя

Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.

3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).

Видео о полюсности выключателей и способах подключения

Ролик будет полезен новичкам, желающим разобраться в вопросах отличия и функциональности однополюсных, двухполюсных, 3-х полюсных и 4-х полюсных автоматических выключателей. Как правильно их подключать и в каких случаях следует использовать тот или иной автомат.

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили , подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

  • Однополюсный выключатель используется при монтаже розеток и систем освещения.
  • Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
  • Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить , подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
  • Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода — . В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Исполнение автоматических выключателей

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные.

В чём проявляется разница между этими тремя видами автоматов? Попытаемся разобраться.

Однополюсный прибор, в общем-то, не вызывает особых вопросов. Если внедрить выключатель однофазную схему, то устройство будет работать как обычный рубильник, только в режиме автоматической реакции – то есть без вмешательства пользователя разорвёт цепь на случай нарушения заданных рабочих условий.

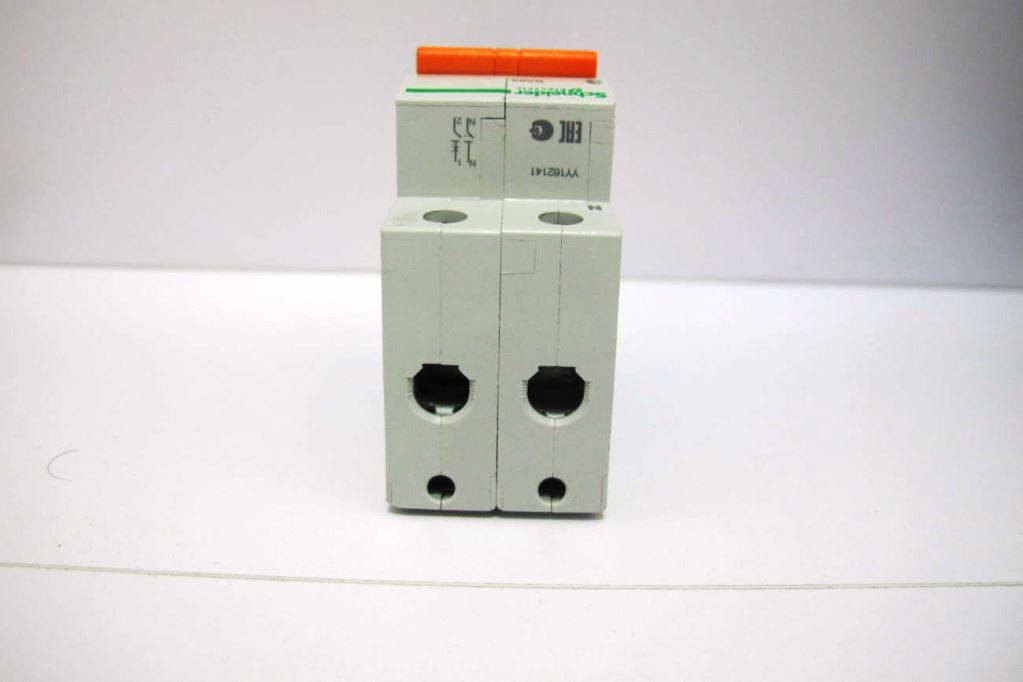

Краткая характеристика двухполюсника

Аналогичное устройство, но исполненное в виде двухполюсного автоматического выключателя, несколько отличается по функциональности.

Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий.

Двухполюсные автоматы применяются, как правило, для внедрения в проекты построения электрических сетей, когда требуется контроль и сравнение условий работы двух участков единой электрической сети. По сути, двухполюсная конфигурация прибора представляет собой тандем пары однополюсных устройств.

Однако схема защиты и блокировки двухполюсника работает по принципу сравнения параметров каждого устройства в отдельности, в режиме реального времени. Если на любом из двух контрольных участков параметры выходят за границы установок, моментально разрываются обе линии.

Этот важный момент показывает: замена двухполюсного автомата парой обычных однополюсных приборов невозможна в принципе. На случай перегрузки одной из цепей (или КЗ), сработает только один автомат.

Но учитывая, что электрическая сеть единая, электричество продолжит поступать через второй прибор, питающий другой участок. Подобная ситуация приводит к тяжёлым последствиям.

Между тем, существуют два подвида двухполюсных приборов:

  • с защитой одного полюса и обычной коммутацией нейтрали;
  • с защитой обоих полюсов и одновременной их коммутацией.

Первые обычно используются в качестве вводных автоматов, благодаря которым коммутируется фазный и нулевой проводники. При этом такая схема включения предусматривает использование дополнительной линии PE – заземляющего провода.

Вторые находят применение в схемах одной сети, где питаются два участка, действующие в условиях разных токовых нагрузок.

Особенности устройства трёхполюсника

Главное предназначение трехполюсного автоматического выключателя – использование в схемах трёхфазных сетей. Конструктивные особенности этого вида приборов заключаются в наличии защитных функций на каждом отдельном полюсе.

Срабатывание защиты на любом из полюсов приводит к размыканию всех полюсов.

Несмотря на конкретное назначение автоматов такого типа, их вполне допустимо использовать на однофазных или двухфазных линиях.

Конструктивно трехполюсный автомат содержит следующие элементы:

  • механизм управления;
  • систему контактов;
  • модуль гашения электрической дуги;
  • расцепляющее устройство.

Свободные контакты обычно монтируются внутри крышки прибора. Контактная система связывается с траверсой главных контактов кинематическим способом.

Функциональные узлы прибора смонтированы внутри корпуса. Крышка и корпус автомата выполняются из материалов, не пропускающих электрический ток (пластмасса, текстолит и т.п.).

Механизм защиты трёхполюсников обеспечивает моментное отключение, как в режиме «авто», так и в случае ручного действия. При этом, если имеет место перегрузка в электрической схеме, моментное отключение происходит независимо от силы воздействия на рукоятку управления.

То есть, даже если пользователь будет удерживать рукоятку в состоянии включения, автомат в режиме перегрузки всё равно разомкнёт все полюсы.

Существует модификации трёхполюсников, где добавлен ещё один полюс под нулевой проводник. По сути, речь идёт о четырёхполюсном исполнении с точки зрения конструктивных деталей.

Функционально автомат на четыре полюса напоминает двухполюсную систему. Задача устройства та же самая, только по отношению к трёхфазной сети.

Обобщённые технические характеристики автоматов

Информация о основных параметрах автоматических выключателей указана на его корпусе. Чтобы разобраться в буквенно-цифровых обозначениях, необходимо уметь “читать” маркировку устройств.

Широко распространёнными в быту и промышленности отмечаются приборы, соответствующие следующим основным техническим характеристикам, в зависимости от их конструктивного исполнения:

Приборы выбирают по определенным критериям, среди которых напряжение, величина номинального тока, температурные показатели.

Подробнее о выборе автоматических выключателей читайте в статьях:

Возможности и назначение многополюсных аппаратов

Установка двухполюсного АВ позволяет обеспечить контроль:

  • Двух независимых друг от друга цепей с их одновременным отключением при возникновении неполадок.
  • Параметров каждой из независимых линий (хотя при появлении проблем в одной из них обесточиваются обе одновременно).
  • Линии постоянного тока, имеющей аналогичные параметры отключения.

Исходя из этого, вводной автомат должен быть как минимум двухполюсным, поскольку он позволит отключить питание во всем доме, если по какой-либо причине АВ неисправного участка сети не сработал. Как и любой пакетник, он позволяет также обесточить квартиру вручную.

Рассмотрим такую ситуацию. В одной из линий домашней электропроводки произошло КЗ, на которое АВ проблемного участка не успел отреагировать и сгорел, превратившись из выключателя в проводник электротока. Если даже общая сеть защищена устройством защитного отключения, это в большинстве случаев не решит проблему, поскольку УЗО выключает питание в случае пробоя кабеля, чтобы не допустить поражения людей током. Поэтому оно тоже выйдет из строя, и в цепи, которую защищает вводной двухполюсный автомат, возникнет дисбаланс.

Наглядно про многополюсные автоматы на видео:

https://youtube.com/watch?v=0CKNaI3EwnI

При превышении разницы напряжений на входе и выходе более чем на 30% (а при коротком замыкании в одной из веток это произойдет очень быстро), сработает автомат ввода, отключив и фазный и нулевой кабель. При этом электрическая сеть будет обесточена целиком, и не будет утечки тока даже на кабель заземления. Таким образом, опасность выхода приборов из строя и возгорания линии будет ликвидирована. Устранив неисправность, можно будет вновь вручную включить автомат.

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили однополюсные выключатели. подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

  • Однополюсный выключатель используется при монтаже розеток и систем освещения.
  • Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
  • Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить перекос фаз, подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
  • Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода – фаза и ноль. В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Какой же вывод?

Каждый из автоматов имеет свои обособленные достоинства и недостатки. Одни стоят дорого, другие не такие компактные, как хотелось бы потребителю. В любом случае, выбор выключателя зависит от подведенной к жилью нагрузки, сечения проводников.

Какой из них подойдет для конкретного дома подскажет маркировка, нанесенная на корпус изделия. Работы, связанные с электропроводкой лучше доверять электрикам, так как несмотря на инновации никто не отменял правила, что каждый должен заниматься своим делом. От правильно подключенного электричества зависит безопасность всех жильцов и сохранность имущества.
