Руководство по монтажу электрического теплого пола под линолеум

Нагревательные маты

Электрические нагревательные маты представляют собой тонкий нагревательный кабель уложенный «змейкой» с шагом 5-7 см на основание из полимерной сетки шириной 50 см. Благодаря этому их проще монтировать, чем обычный нагревательный кабель, они имеют меньшую толщину. Кроме того, для них достаточно стяжки толщиной 0,5-1 см, которую можно сделать с помощью раствора клеевой смеси для плитки или самовыравнивающейся смеси. Правда стоимость готовых матов несколько выше, чем кабеля.

Подготовка и теплоизоляция основания пола выполняется практически также, как и в предыдущем случае.

Маты раскатываются, укладываются и крепятся к основанию с помощью клейкой ленты по заранее составленной схеме. Расстояние между матами должно быть 5-10 см, до стен и других предметов – 15-20 см.

Соединение кабеля матов осуществляется с помощью муфт, толщина которых больше толщины кабеля, поэтому, чтобы они не выступали над поверхностью матов, под них в утеплителе необходимо сделать выемки. Это же относится и к гофрированной трубе с термодатчиком. Для того, чтобы она не выступала над поверхностью матов, под нее необходимо выбрать канавку в теплоизоляционном материале основания.

После укладки и соединения матов, делается проверка целостности кабеля и изоляции и выполняется стяжка. Лучше всего это делать раствором самовыравнивающейся смеси. Когда стяжка высохнет можно укладывать линолеум.

«Пирог» электрического теплого пола с использованием нагревательных матов

Нагревательные маты

Подготовка и теплоизоляция основания пола выполняется практически также, как и в предыдущем случае.

«Пирог» электрического теплого пола с использованием нагревательных матов

Специфики укладки кабельной системы

Если предпочтение все же отдано не пленке, а кабельному нагревателю, нужно будет сделать следующие работы:

Разработать план раскладки кабельного нагревателя.
Почистить основание от грязи, поровнять его.
Положить утеплительный материал.
Настелить и зафиксировать сетку для монтажных работ.
Положить провод соответственно с планом.
Установить термодатчик.
Присоединить систему к внешнему водяному термостату и электропитанию.
Залить пол стяжкой из бетона, поровнять ее.
Подождать засыхания поверхности для работы.
Сделать монтаж покрытия пола.

Как утеплительный материал можно применить плиты вспененного пластика или особенный материал, разработанный только для кабельного пола с подогревом. Он смотрится как коврик из резины с выступами на поверхности. Эти выступы собственно предназначаются для фиксации кабельного нагревателя. Тогда потребность растилать сетку для монтажных работ отпадает.

Кабельный пол с подогревом, который уже закреплен на анкерной сетке, класть намного проще, чем простой нагревательный кабель, однако это довольно дорогой вариант

Термодатчик обязан быть уложен на равном удалении от кабеля, не разрешается его близкий контакт с элементом нагрева или с стяжкой из бетона. Потому с целью защиты термодатчика в качестве своеобразного футляра применяют кусочек трубы из гофры.

Любопытное видео по укладыванию пола с подогревом электрического образца можно взглянуть тут:

Виды подложек

Чтобы выполнить утепление пола под линолеум сначала нужно выбрать подложку. Существует несколько видов такого материала. Вот самые популярные:

пробковая;
джутовая;
льняная.

Рассмотрим каждую отдельно.

Подложка из пробки изготавливается из спрессованной измельченной коры пробкового дуба. Выпускается такой утеплитель в рулонах. К достоинствам данного материала относятся:

экологичность – производится из натуральной пробки;
приятные ощущения при ходьбе по данному покрытию, так как оно довольно мягкое.

Именно из-за последнего приведенного положительного качества может возникнуть проблема: если на покрытие поставить тяжелый предмет, то через некоторое время на нем могут образоваться вмятины. Чтобы этого избежать следует выбирать самую жесткую пробковую подложку.

Льняная подложка – это 100% чистый натуральный лен. Изготавливается методом двойного пробивания иглой, а затем пропитывается средствами против возгорания и образования грибка. Льняная подложка это хороший материал для теплоизоляции под линолеум.

Электрический теплый пол: плюсы и минусы

Теплый пол – система исключительно удобная. Ее можно использовать как основной способ обогрева жилья, имеющий весомые преимущества по сравнению с традиционным водяным отоплением. Но чаще теплый пол ставят в качестве дополнительного источника тепла, призванного решать местные проблемы.

Например, очень хорошо, если пол в ванной комнате, на утепленной лоджии или в прихожей имеет комфортную температуру. Обходится такой проект значительно дешевле, чем укладка системы по всей квартире, да и времени для монтажа понадобится гораздо меньше. Для начала следует определиться с типом системы теплого пола.

Выбирать придется между водяной и электрической системой. В первом случае обогрев осуществляется горячей водой, циркулирующей по трубам, которые уложены в стяжку под напольным покрытием. Водяной теплый пол считается более дешевым в эксплуатации, поскольку является как бы ответвлением отопительной системы дома.

Увы, для установки в многоквартирных высотных домах такие системы запрещены строительными нормами, их можно устанавливать только в частных жилищах. Электрический теплый пол более разнообразен. В качестве нагревательного элемента может быть использован греющий кабель или специальная инфракрасная пленка.

На этой схеме представлено устройство пленочного теплого пола: на черновой пол укладывают утеплитель, затем монтируют пленку, сверху ее накрывают слоем паропроницаемого материала

Стоит такой пол дороже, но его проще укладывать, да и регулировка работы электрических систем осуществляется более точно и быстро, чем при обогреве водой. Поэтому в квартирах, и даже в частных домах предпочтение отдается именно электрическому теплому полу. Но выбрать систему – это только половина дела. Нужно правильно подобрать напольное покрытие.

Керамическая плитка сочетается с любым теплым полом просто идеально, но не везде и не всегда этот тип покрытия приемлем. Линолеум отличается доступностью, невысокой ценой, возможностью быстрого и простого монтажа, но с теплым полом сочетается не так хорошо, как хотелось бы.

Во-первых, потому что это напольное покрытие не слишком хорошо проводит тепло, а это несколько снижает эффективность системы обогрева. Во-вторых, потому что сам линолеум не слишком хорошо переносит нагрев. Длительное воздействие высокой температуры может вызвать следующие неприятные явления:

изменение цвета напольного покрытия;
деформацию его поверхности и вспучивание;
выделение в воздух испарений фенола – опасного для здоровья вещества.

И все же линолеум вполне успешно монтируют поверх теплого пола. Нужно просто выбрать подходящее напольное покрытие. Например, существуют виды линолеума на толстой основе, которая защищает от воздействия холода.

Такой материал с пониженной теплопроводностью не подойдет. Но и слишком тонкий линолеум не приемлем – он повторит все неровности чернового пола, да и устойчивость к износу у такого материала обычно невелика.

Мармолеум – это так называемый натуральный линолеум, который хорошо переносит нагрев и никаких опасных веществ при этом не выделяет

На современном линолеуме имеется маркировка, указывающая, подходит ли этот материал для теплого пола или нет. Хорошие отзывы звучат по поводу мармолеума, который также называют натуральным линолеумом.

Маркировка линолеума для использования под теплый пол

Это покрытие изготавливают из природных компонентов, которые ничего вредного не выделяют. При этом мармолеум демонстрирует хорошую устойчивость к нагреву и износу.

“Ненатуральные” виды линолеума тоже вполне приемлемы. Чтобы покрытие не испортилось, нужно просто соблюдать правильный температурный режим. Рабочая температура теплого пола обычно варьируется в пределах 25-28 градусов. Если этот предел не превышен, линолеум прекрасно перенесет даже длительный нагрев.

Особенности монтажа электропола под линолеум

Инфракрасный электрический теплый пол – это наилучший вариант для линолеума из всех типов обогрева пола. Он не потребует заливки цементной стяжки, которая обязательна для прокладки электрического или водяного кабеля под напольным покрытием.

Идеально подходит для линолеума инфракрасная пленка, так как она достаточно тонкая и не будет ощущаться под основным покрытием. Помимо этого, линолеум требует особой терморегуляции для сохранения своей структуры, что с успехом обеспечивает инфракрасный теплый пол.

Один м3 инфракрасного пола вырабатывает мощность до 150 Вт. Такие условия никак не отразятся на линолеуме, так как он способен выдержать прогрев в таких пределах. Большая нагрузка может обернуться порчей внешнего вида и функциональных свойств покрытия

Если линолеум подвергнется большим температурам, он может:

поменять цвет;
стать более эластичным, что приведет к разрывам;
издавать неприятный запах и вредные пары;
деформироваться.

Работы с электричеством лучше оставить специалистам, так как тут потребуется правильный расчет материалов, а сама работа может оказаться вам не по силам. Остальные работы требуют меньшей подготовки, поэтому с ней вы справитесь без проблем.

Необходимые меры предосторожности

Прежде чем заняться монтажом СТП под линолеум, нужно вспомнить основные правила безопасности при работе с электричеством:

монтаж начинается только после отключения электроснабжения;
тестировать систему нельзя, если вы не проверили качество изоляции всех каналов;
инфракрасную пленку нельзя накладывать друг на друга;
температурное значение не должно превышать 30 градусов, чтобы не перегреть покрытие.

Соблюдая перечисленные нормы, вы сможете избежать несчастных случаев, а также порчи системы и линолеума.

Важно помнить, что для монтажа понадобится теплоотражающее покрытие, которое прокладывается под линолеум. Если материал изготовлен с использованием алюминиевой фольги, то его использование категорически запрещено!

Подбор нужных материалов

Для проведения монтажа потребуется необходимое количество инфракрасной термопленки, изоляция, датчики температуры, терморегуляторы, проводка, теплоотражающий материал, линолеум и прочие строительные материалы.

Линолеум, который будет прокладываться сверху электрического теплого пола, должен обладать особыми техническими характеристиками. Основным показателем является толщина материала.

Слишком тонкий линолеум может изменить свою структуру из-за постоянного воздействия высокой температуры, также такой материал может деформироваться из-за неровностей основания и принять некрасивый внешний вид. Более плотное покрытие продемонстрирует худшую теплопроводность, но при этом его структура не поменяется.

Необходимо подобрать линолеум оптимальной толщины, который сможет выдерживать нагрузки от высокой температуры, при этом корректировать неровности пола

Перед закреплением линолеума необходимо на некоторое время просто расстелить его на полу и включить систему электрического отопления пола. Тогда материал прогреется, примет более естественную форму, расправится, после чего его можно будет закреплять.

Как стелить линолеум на деревянный пол с использованием инфракрасных элементов

Рассмотрим подробно как стелить линолеум на деревянный пол, на котором мы хоти устроить подогрев. Для этой работы нам понадобятся:

рулонный инфракрасный пол в количестве, необходимом для покрытия площади, которую мы хотим утеплить;
для каждой полосы пленки необходимо приготовит по две клипсы – это зажимы, которыми крепят контакты;
в каждую комнату по одному терморегулятору;
материал с большим коэффициентом теплоотражения. Подойдет изолон, покрытый диэлектрической пленкой;
полиэтиленовая пленка;
электропровод медный;
скотч двусторонний.

Пленочный теплый пол продается в рулонах

Кроме того, пригодятся нож, мебельный степлер, клеящая и изолирующая мастика. Чтобы уложить теплый пол под линолеум, на деревянный пол кладут изолон, отражающей поверхностью вверх. Он расстилается по всей площади комнаты и прикрепляется степлером для мебели. Стыки между листами заклеивают скотчем. Инфракрасную пленку раскручивают по поверхности изолона так, чтобы медная полоса была внизу. Если требуется пленку отрезать, то делается это между секциями, так чтобы не повредить графитовые полосы.

Установка терморегулятора теплого пола

Если в ходе работы случайно повреждена изолирующая пленка, то ее нужно проклеивать мастикой. После этого на одной из сторон каждой полосы пленки битумной мастикой производят изоляцию медных электродов. Другие стороны полос соединяются параллельно с помощью зажимов. Первый контакт каждого зажима помещают внутрь пленки на поверхность электрода, а второй поверх нее. Зажим сжимают с электродом при помощи плоскогубцев, обеспечивая надежность и прочность контакта.

Монтаж инфракрасного теплого пола

Затем все полосы теплого электрического пола под линолеум скрепляют скотчем друг с другом. Оголенные от изоляции концы электрических проводов вставляют в зажимы. Сжимают их с помощью пассатижей, а затем изолируют место контакта зажима и термопленки вместе с зачищенной частью провода. Контакты из серебра, проходящие по краю полосы полностью изолируют.

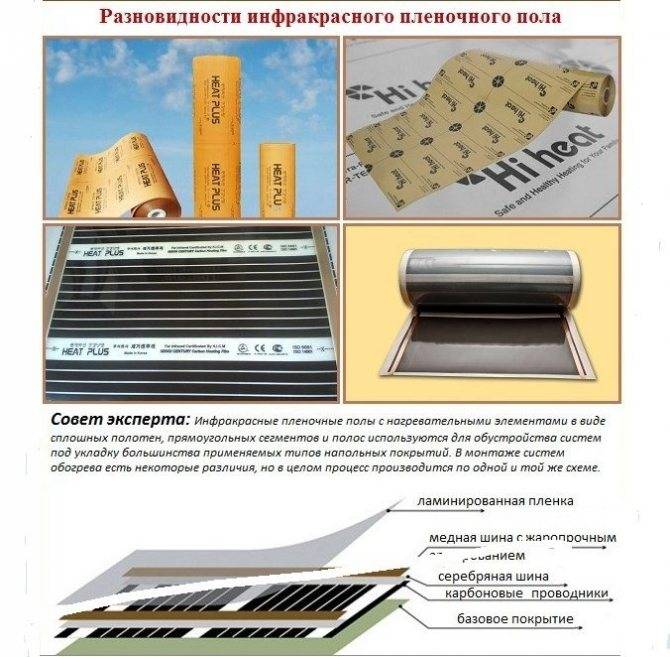

Строение нагревательной пленки

Установка терморегулятора для инфракрасного пола

К любой из полос с помощью мастики приклеивают термодатчик. Он крепится к карбоновому термоэлементу. Провод от него выводят к ближайшей стене. В том месте, где крепят термодатчик, а также, где проходят провода, вырезают канавки и углубления в изолоне. Это нужно для того, чтобы линолеум потом был ровным, чтобы на нем отсутствовали бугры. Терморегулятор крепят к стене и по инструкции подключают к нему электрические провода.

Различные размеры рулонов инфракрасной пленки

Чтобы электрозащита была эффективной, для системы с мощностью выше 2 КВт применяют отдельный автомат. Значение терморегулятора выставляется на 30?С. Включив систему в сеть, проверяют на ощупь работоспособность каждой полосы. Затем по диагонали приклеивают скотч, имеющий покрытие из фольги и прикрепляют один его конец к проводу заземления.

Чтобы надежно устроить теплый пол под линолеум, на деревянный пол поверх термопленки укладывают полиэтилен, на который саморезами крепят фанеру или листы ОСБ

Делать это нужно очень осторожно, так как есть вероятность повреждения электродов

Укладка нагревательной пленки на деревянный пол

Укладка линолеума

Когда работоспособность теплого пола полностью проверена, и все слои выравнены, можно приступать к укладке самого покрытия. Как стелить линолеум на деревянный пол – знает каждый, но следует иметь в виду, что пред укладкой его нужно расстелить по комнате и включить систему теплого пола. Это позволит нагреть материал, который свободно расправится и выровняется.

Подключение пленочного теплого пола

Когда все готово, линолеум нужно разрезать на полосы необходимой длины и уложить на полу по всему помещению. Края линолеума крепят плинтусами. В местах выхода электрических проводов в плинтусе прорезают небольшое отверстие. Некоторые виды материала требуют наклейки. В качестве клеящего вещества используют специальную мастику. Она наносится на фанеру тонким слоем, после чего линолеум приклеивают, раскатывая по ровной и клейкой поверхности.

Укладка линолеума поверх нагревательной пленки

Теплые полы под линолеум, отзывы о которых чаще всего встречаются положительные, самостоятельно уложить совсем не трудно. Нужно только правильно соблюдать рекомендации и делать все аккуратно и качественно.

Какой пленочный пол выбрать под линолеум

На рынке есть разные варианты нагревательных систем пленочного типа. Их установка – работа, которую может сделать каждый человек. Для самостоятельной укладки варианты с большими нагревательными элементами не подойдут – они предназначены для крупных коммерческих или производственных помещений.

Время, нужное для проведения всех работ по монтажу пленочного пола домашним мастером – минимально. Уже через 2-3 дня можно будет им пользоваться. Все инфракрасные пленочные полы продаются в виде рулонах определенной длины.

Выбирать лучше инфракрасные маты, у которых нагревательный элемент имеет небольшую ширину. Их еще называют полосатыми. Для небольших пространств жилых комнат они подходят лучше всего. Узкие полосы дают возможность обрезать пленку точно по границе комнаты.

Электроэнергию на карбоновые элементы подают два контакта в виде шин, находящихся по краям полосы. Контакт может быть серебряный и медный. Шина из серебра лучше и надежнее, но значительно дороже, поэтому большинство людей покупают медные.

Контактная полоса при укладке может находиться сверху или снизу при укладке. Этот момент очень важен – обязательно посмотрите на маркировку – подобный нюанс обязательно отражается производителем.

Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол

Укладываем линолеум

После того как был проведен монтаж своими руками выбранного типа устройств, следует проверить ее на предмет работоспособности. После получения положительного результата можно приступать к укладке линолеума.

Следует придерживаться такой последовательности:

используемый материал раскатывается в теплом помещении и ему дается полный покой надвое суток. За это время он самостоятельно разравняется;
если есть необходимость, материал разрезается на определенные куски. Расстилается, но не закрепляется;
включается система теплого пола, после чего даем возможность материалу отлежаться на его поверхности еще несколько дней;
закрепляем линолеум любым, удобным для вас способом.

Перед тем как выбрать окончательный способ крепления линолеума, стоит обратить внимание на характеристики клеящей мастики, которая способствует равномерному распределению тепла. Поэтому рекомендуется использовать именно этот способ крепления. Как вы уже поняли, уложить теплые полы на деревянное покрытие под линолеум не только возможно, но и имеющаяся технология позволяет сделать это все самостоятельно, не привлекая посторонних лиц

Главный выбор должен быть совершен в пользу водяной или электрической системы обогрева. Водяные устройства более долговечны и практичны, при этом устанавливать их намного проще, чем те же электрические устройства

Как вы уже поняли, уложить теплые полы на деревянное покрытие под линолеум не только возможно, но и имеющаяся технология позволяет сделать это все самостоятельно, не привлекая посторонних лиц. Главный выбор должен быть совершен в пользу водяной или электрической системы обогрева. Водяные устройства более долговечны и практичны, при этом устанавливать их намного проще, чем те же электрические устройства.

Виды

Используются два вида оборудования теплого пола:

Бетонная стяжка, в которую заливаются контуры теплого пола. Вес стяжки велик, поэтому этот способ может применяться только на бетонной плите (как фундамент или как перекрытие первого этажа). Самый эффективный способ устройства теплого пола, имеющий минимальные теплопотери и прочное основание пола.
Настильный метод. В этом случае стяжки не имеется, трубы располагаются на деревянном черновом полу. Передача тепла затрудняется присутствием защитных слоев, подложек и воздушных прослоек, но ремонтировать такую систему намного проще.

Настильная система имеет три основные разновидности:

Реечная система. Трубы кладутся между деревянными полосами. Способ требует изготовления всех полос и установки их на пол, что требует наличия материала и больших трудозатрат.
Модульная система. Для укладки труб на пол настилаются маты с бобышками, между которыми плотно укладываются трубы водяного теплого пола. Монтаж прост и производится намного быстрее, чем при реечной системе.
Полистирольная система. Используется на холодных полах, когда требуется качественная отсечка холодного пола от контуров во избежание напрасных теплопотерь. Трубы укладываются на плиты из ЭППС, имеющие соответствующие пазы. Контакт с холодными поверхностями исключается, система работает в оптимальных условиях.

Все варианты имеют свои плюсы и минусы, окончательный выбор типа конструкции производится исходя из условий данного дома.

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

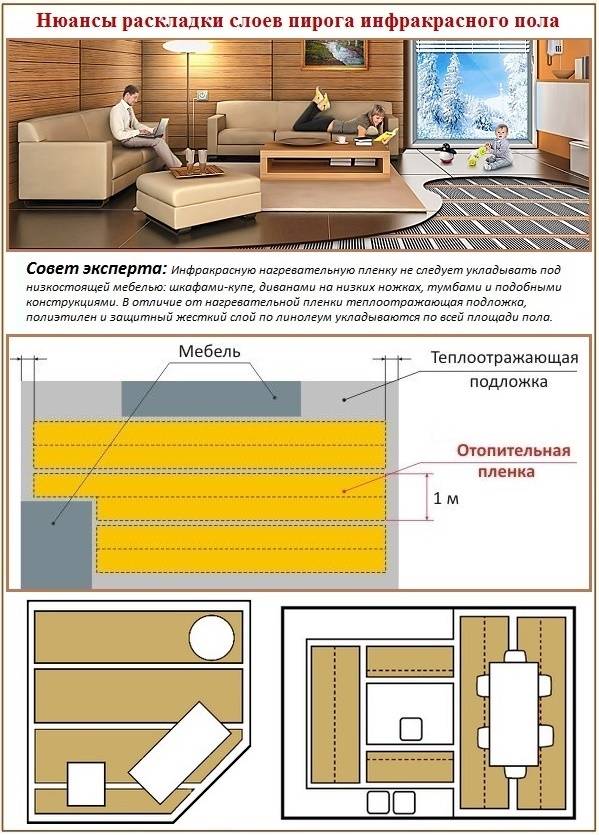

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

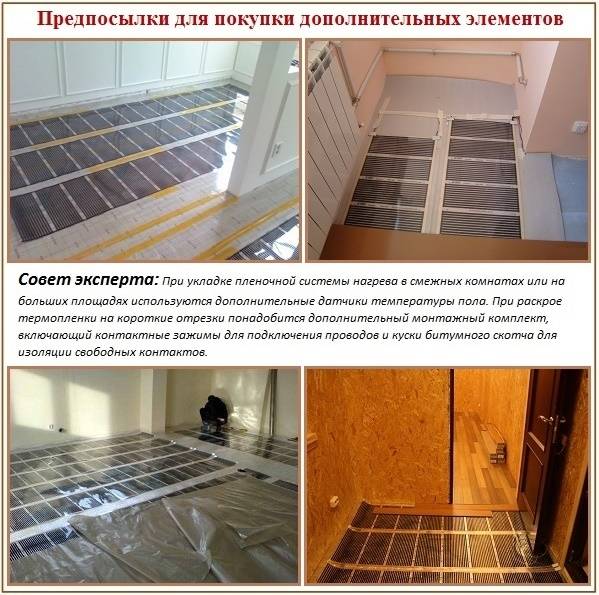

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

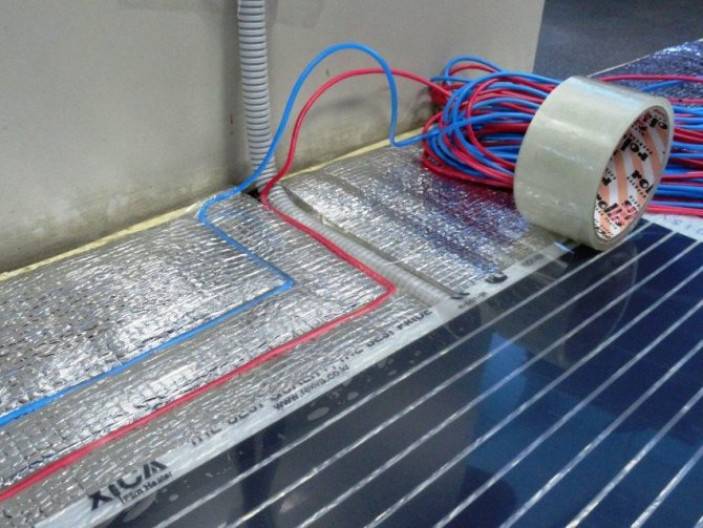

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Выводы

Если при устройстве «теплого пола» под керамику все очень просто, то установка под линолеум ведет за собой многие последствия. Они связаны с чувствительностью самого сырья. Для линолеума понадобится идеально ровная поверхность для его укладки.

Поэтому:

ИК – это самое универсальное решение, которое может совместить в себе любой тип материала,
пленочный пол позволит получить щадящий обогрев и не станет оказывать негативное влияния на эксплуатационные свойства,
это обусловлено предотвращением перегрева и частому расположению проводниковых полос,
пленочный теплый пол на деревянный пол под линолеум отличается простой установкой, которую может выполнить простой обыватель.

Примечание! В заключении хочется добавить о самом важном свойстве системы, это высокая степень устойчивости к механическим повреждениям
