Русская печь с плитой: технология кладки русской печки со схемами и детальными порядовками

Конструкция и принцип работы

Классическая «шведка» — это симбиоз двух отопителей: традиционной кухонной плиты и несколько расширенной «голландки» — простой печи канального типа. Непременный атрибут сооружения – духовка, расположенная рядом с топливником.

Как работает шведская печка:

  1. Горящее в топке пламя нагревает непосредственно варочную плиту. Находящийся рядом духовой шкаф отделен стенкой в четверть или полкирпича, поэтому получает тепло от жара топки и дымовых газов.
  2. Раскаленные продукты горения омывают корпус духовки сверху и сзади, затем под воздействием естественной тяги дымохода опускаются в нижнюю зону, где расположен выходной канал.
  3. Сквозь указанный проем горячие газы покидают варочную секцию и проникают внутрь отопительного щитка, состоящего из 3—4 вертикальных каналов. Двигаясь по дымооборотам, продукты горения разогревают кирпичные стенки, затем уходят на улицу через дымоотводную трубу.
  4. Над варочной нишей предусмотрен сушильный шкаф с печурками, обогреваемый снизу плитой, сзади – системой каналов.

Примечание. Существуют печи с горизонтальными газоходами, но из-за накопления сажи подобные конструкции применяются реже.

Камера сгорания «шведки» вместе с духовкой образует мини-колпак, поскольку выходной горизонтальный канал находится внизу. По пути к отверстию нагретые газы отдают большое количество теплоты чугунной крышке плиты и металлическим стенкам духовки. Благодаря такому устройству «шведка» мало уступает по эффективности русской печи, зато более компактна и проста в исполнении.

Варианты обогрева дома

Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.

Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.

Важные нюансы и советы

Опытные печники иногда игнорируют этап с сухой кладкой, но для начинающих мастеров он обязателен. Это поможет понять внутреннее устройство печки, всех ее каналов и полостей, чтобы предотвратить возможные ошибки.

Для топки используют огнеупорный шамотный кирпич, трубу и массив печки кладут из полнотелого красного кирпича. Силикатный кирпич в строительстве печей использовать запрещено. Каждый элемент перед кладкой следует очистить от любых загрязнений

Практически в каждом ряду какие-то кирпичи подгоняют по размеру. Опытные печники советуют при разборке сухой кладки отдельно сложить элементы каждого ряда. Можно также взять маркер и на каждом кирпичике проставить номер ряда и номер места элемента в кладке.

Вместо раствора при сухой кладке удобнее всего использовать деревянные рейки одинаковой толщины. Они пригодятся и в дальнейшем, чтобы контролировать количество раствора между кирпичами.

Работы выполняют следующим образом:

  1. Каждый ряд во время “мокрой” кладки сначала выкладывают насухую, чтобы еще раз проверить положение всех элементов.
  2. На нижний ряд кладут по бокам узкие рейки, которые использовались ранее.
  3. Сверху наносят слой раствора примерно 10-12 мм толщиной.
  4. Кладут кирпич и прибивают его резиновым молотком, пока он не осядет на растворе до уровня реек.
  5. Кладку продолжают таким же образом.
  6. После выемки реек получившиеся полости заполняют раствором.
  7. Получившийся свежий шов нужно сразу же расшить, чтобы придать кладке эстетичный внешний вид.

Рейки вынимают только тогда, когда ряд окажется третьим или четвертым сверху. Теперь их можно использовать повторно. Для проведения работ понадобится около четырех комплектов таких реек.

Каждый ряд, который уложен на раствор, должен проверяться уровнем и отвесом на положение относительно горизонтали и вертикали.

Колотый кирпич нельзя использовать в кладке частей печи, подвергаемых постоянным температурным нагрузкам. Вообще нежелательно использовать в строительстве массива и дымохода элементы с трещинами и сколами. Колотый кирпич допускается применять только в отсыпке основания под фундамент печки.

Старый кирпич, полученный при разборке разрушенных конструкций, подойдет для кладки фундамента, если он не сильно поврежден.

Качество кладки во многом зависит от прочности сцепления кирпича и раствора.

Чтобы улучшить этот момент, опытные мастера рекомендуют:

  1. Перед кладкой красный кирпич замачивают на 7  -10 мин. Шамотный нужно только обмакнуть в воду и стряхнуть капли.
  2. Укладывать кирпич на место одним четким движением, не сдвигая и не простукивая его.
  3. Наносить на место кладки только необходимое количество раствора. Швы с массиве не должны быть больше 5 мм, в топливнике – не более 3 мм.
  4. В процессе кладки нужно “швабрить”, т.е. затирать жесткой щеткой внутреннюю поверхность дымооборотов и камер печи, чтобы создать максимально гладкую поверхность по пути течения дымовых газов.

Если сразу поставить кирпич на место не удалось, следует полностью очистить от раствора и сам элемент, и место, на которое его устанавливают, а кладку выполнять на свежий слой раствора.

При кладке трубы допускается применять только красный полнотелый кирпич, который хорошо переносит воздействие кислотных отложений и перепады температуры. Чем ровнее внутренняя поверхность дымохода, тем лучше тяга и меньше засоров. Можно обработать внутренности трубы жидким стеклом.

На нашем сайте есть статьи с подробным описанием технологий сооружения разных видов кирпичных печей, советуем ознакомиться:

  1. Мини русская печь своими руками: специфика и порядовки для строительства компактной печки
  2. Русские печи с лежанкой своими руками: руководства по сооружению со схемами и порядовками

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

  • Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
  • Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
  • Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.

Нижний обогрев значительно увеличивает тепловую производительность

Достоинства и недостатки (таблица)

ПлюсыМинусы
Высокий КПД — от 50 до 70%.Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция.Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже.
Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной.После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача.Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить.
Долговечность.Неудобство при чистке топливника от золы.
Возможность отопления смежного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Тандыр или русская печь

Тандыр – древняя конструкция глинобитного очага куполообразной формы. Распространена в разных регионах: от Центральной Азии и Севера Китая до Африки и Латинской Америки. Сочетает высокую теплоемкость с топливной экономичностью, ведь на исторической родине этих печей никогда не было избытка дров.

Древний тандыр

Отличительная черта тандыра – однокамерная конструкция с высоким круглым сводом. Рабочая температура в топке выше, чем в русской печи. Поэтому тепловой режим при готовке пищи интенсивнее, что влияет на ассортимент блюд. Кухня славится богатством рецептов, основанных на томлении: каши, зерновые блюда, разнообразные супы и отвары.

Изготовление фундамента

Чтобы построить русскую печь из кирпича с лежанкой, следует подготовить фундамент. Вес конструкции будет довольно большой, поэтому потребуется массивное основание с тщательно выверенной горизонтальной поверхностью. Делать это лучше на этапе сооружения дома, когда закладывается общий фундамент.

Основание для печи выполняется в виде монолитной бетонной плиты, но не сообщающейся с фундаментом дома. На выбранном участке выкапывается яма глубиной до 30 см, ее контуры должны быть больше, чем габариты основания будущей печи. На дно подготовленной ямы насыпается слой просеянного песка, ставится опалубка.

Высота опалубки над уровнем грунта составляет 10-15 см. Затем опалубка заливается бетонным раствором, после сушки поверхность покрывается слоем обмазочной гидроизоляции. Между основанием для печи и общим фундаментом должен остаться деформационной шов в 1 см, который засыпается песком.

Схема фундамента

Русская печка с лежанкой начинает монтироваться только после полного высыхания бетона. Кирпич перед работой также следует подготовить, достаточно его замочить в ведре или корыте с водой.

Инструменты и материалы

Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не менее подготовьте всё необходимое заранее — это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:

  • Пара разноразмерных мастерков из нержавеющей стали.
  • Расшивка для швов, если планируется такой вид отделки.
  • Молоток-кирка каменщика.
  • Резиновая киянка.
  • Угловая шлифмашина (болгарка) с отрезным кругом.
  • Электрическая дрель с набором свёрл.
  • Инструмент для контроля точности кладки (уровень, отвес, угольник и шнур-причалка).
  • Ножницы для работы по металлу.
  • Ёмкости для смешивания раствора.
  • Сетка для просеивания глины и песка.
  • Рулетка.
  • Плоскогубцы.

Сегодня в продаже можно найти печное литьё любого типа и функциональности

Список материалов:

  • Кирпич красный (марка не ниже М-150) – 1900 шт.
  • Песок — 300 кг.
  • Глина (как можно более жирная) – 250 кг.
  • Картон базальтовый или другой негорючий уплотнитель.
  • Рубероид для влагоизоляции фундамента.
  • Варочная панель двухконфорочная размерами 400х700 мм.
  • Топочные дверцы размерами 250х210 мм и 250х180 мм.
  • Колосниковая решётка 200х280 мм — 2 шт.
  • Колосниковая решётка 250х380 мм.
  • Дымовая задвижка 180х260 мм.
  • Прочистные дверцы 130х130 мм — 2 шт. и 130х200 мм — 1 шт.
  • Поддувальная дверца — 250х150 мм.
  • Заслонка горнила — 380х450 мм.
  • Бак водогрейный 120х280х500 мм.
  • Уголок стальной с полкой 60 мм — 1.5 м.
  • Металл листовой толщиной 5 мм.

Кроме этого, необходимо озаботиться и материалами для строительства фундамента — щебнем, песком, цементом и досками для обустройства опалубки.

Порядок запуска отопительного прибора в работу

Построив печь, ни в коем случае не стоит спешить испробовать её отопительные способности на полную силу. Обращаться с ней надо бережно и аккуратно, поскольку при интенсивной топке стенки, расположенные ближе к очагу, будут просыхать гораздо быстрее удалённых поверхностей. Разница в тепловом расширении влажных и сухих материалов довольно существенна, поэтому есть опасность появления трещин на границах швов. Чтобы избежать неприятностей, все проёмы печи открывают и сушат при естественных условиях в течение двух недель.

Для ускорения процесса удаления влаги или при сушке сооружения при неблагоприятных погодных условиях в горнило и топливник можно поместить тепловентилятор или мощную электролампу. При этом дверцы печи закрывают, а каналы оставляют открытыми.

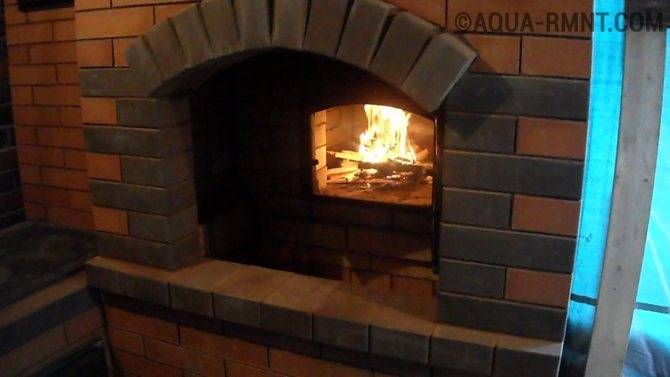

Очаг разжигают только после полного высыхания стенок

Топку печи начинают только после завершения периода предварительной сушки. Для этого в течение первых двух дней в агрегат закладывают не более 3–4 кг дров, добавляя каждые сутки по 1 кг топлива в течение декады. О готовности печи к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей. Отопительный прибор несколько раз испытывают на половинной мощности, после чего проверяют работу агрегата на максимальном режиме. Во время «обкатки» обязательно осматривают поверхности стенок на предмет появления трещин и их возможного увеличения. Заделывают появившиеся изъяны только после того, как печь несколько раз будет протоплена на полную силу.

Обустройство дымохода

Дымоход, необходимый для работы русской печи, абсолютно ничем не отличается от дымовой трубы любого стацинарного твердотопливного агрегата, будь то «голландка», «шведка» или какая-нибудь новомодная колпаковая печь, рассчитанная с помощью компьютерного моделирования. Конструкцию и порядовки дымохода можно взять с приведённого ниже чертежа.

Устройство дымохода для русской печи с порядовками

В процессе работы рекомендуем соблюдать несколько простых правил:

  • Устройство и место установки трубы для отвода продуктов сгорания должны отвечать нормам действующего СНиП.
  • В месте перехода из потолка в чердак труба должна утолщаться.
  • Нижнюю часть дымохода кладут на такой же раствор, как и печь.
  • Внутреннее сечение дымового канала должно отвечать мощности отопительного прибора.
  • Выше кровли дымоход сооружают на растворе с добавлением цемента.
  • Места прохождения трубы через перекрытия изолируют при помощи негорючих и гидроизоляционных материалов.

В процессе работы постоянно контролируют геометрию конструкции и отклонение от вертикали при помощи уровня или отвеса.

Список материалов

Кирпичная кладка – классический вариант устройства печи, так как материал прогревается равномерно и медленно.

  • одинарный красный кирпич М-200 – 1600 шт;
  • шамотный кирпич Ш-8 – 250 шт;
  • клиновидный шамотный кирпич Ш-44 – 100 шт;
  • дымовая задвижка 26х26 сантиметров – 2 шт;
  • дымовая задвижка 13х26 сантиметров – 3 шт;
  • заслонка (размеры определяются по месту) – 1 шт;
  • двухконфорочная варочная плита (размеры определяются по ходу дела) – 1 шт;
  • колосниковая решетка 20х28 сантиметров – 5 шт;
  • топочная дверка 21х25 сантиметров – 1 шт;
  • поддувальная дверка 14х25 сантиметров – 1 шт;
  • прочистная дверка 7х13 сантиметров – 2 шт;
  • стальной уголок 60х60х5 миллиметров – 1,5 м;
  • стальная полоска 50х5 миллиметров – 20 м;
  • шамотная глина – 100 кг;
  • песок, обыкновенная глина – количество определяется по необходимости в материале.

Основание — монолитный бетонный фундамент

Под печь лучше сделать отдельный фундамент. Она может устанавливаться и на перекрытие в случае его достаточной несущей способности, которое проверено расчетом.

В помещениях, где круглый год положительная температура, на глубину заложения фундамента влияет прочность грунта, глубина грунтовых вод. При благоприятных условиях минимальное расстояние между низом фундамента и планировочной отметкой у наружной стороны стены должно быть 0,5 м.

Если здание имеет перерывы в отоплении зимой и в пределах 2-х метров под печкой находятся грунты с водой: супеси, пылеватые и мелкие пески, суглинки, глины, глубину фундамента принимают больше расчетной глубины замерзания грунта. Для песков она составляет 1,8 м, для суглинков, глин — 1,6 м в средней полосе России.

1 — песчано-гравийная подушка 150–200 мм; 2 — бетонный фундамент; 3 — гидроизоляция 2 слоя рубероида; 4 — кирпичная кладка печи

Если бетонная смесь готовится самостоятельно, то потребуется на 1 м3 бетона:

  1. Цемент М400 — 325 кг.
  2. Песок средней крупности — 1300 кг.
  3. Щебень или гравий — 1300 кг.
  4. Вода — 205 л.

Важно! Ко всем ингредиентам предъявляются требования, соответствующие нормам СНиП и ГОСТ. Для бетонирования потребуется следующий инструмент:

Для бетонирования потребуется следующий инструмент:

  1. Лопата для укладки смеси.
  2. Мастерок для более мелких работ.
  3. Трамбовки самодельные или вибратор для уплотнения свежего бетона.
  4. Бетономешалка, либо емкость для приготовления бетонной смеси.
  5. Гладилка для выравнивания уложенного бетона.

В плотных неосыпающихся грунтах для укладки бетона можно не устанавливать опалубку. Яма роется по размерам фундамента. Он в плане превышает размер печи на 10 см по всему периметру. На грунтовое утрамбованное основание укладывается гравийная (щебеночная), песчано-гравийная либо песчаная утрамбованная подушка толщиной 15–20 см.

В осыпающихся грунтах необходима опалубка. Если печь устанавливается недалеко от стены, под который заложен сплошной ленточный фундамент, то бетонное основание печи должно отстоять от него на 5–10 см. Паз между ними заполняется утрамбованным песком. Лучше оба фундамента закладывать вместе, чтобы не ослабить конструкцию стены.

Для обеспечения прочности всего фундамента печи лучше смесь укладывать за один раз. Процесс укладки бетона проводится слоями с обязательным уплотнением трамбовками или глубинным вибратором.

Распалубку можно делать, если не будет опасности разрушения не набравшего достаточную прочность бетона. При температуре выше +5 °С это возможно спустя 1–2 недели.

С момента укладки свежего бетона ему нужно обеспечить нормальный режим твердения. Его утепляют при температуре ниже +5 °С и поливают, когда жарко и ветрено, минимум 3 раза в сутки.

Как соорудить кирпичную отопительно-варочную печь своими руками

Оборудование и материалы

Для работы понадобятся:

  • полнотелый красный кирпич (для печи и дымохода);
  • огнеупорный кирпич шамотный или белый тугоплавкий гжельский (для топки);
  • глиняно-песчаный раствор (как связующий материал);
  • цементный раствор (для фундамента);
  • чугунные детали: колосник, плита, задвижки, дверцы, духовка (при необходимости);
  • толстая проволока;
  • теплоизоляция (для дымохода);
  • рубероид или битумная мастика.

Особенности кладки

Кирпичи следует окунать в воду перед кладкой. Это очистит их от пыли и улучшит адгезию. Только не стоит оставлять кирпичи в воде, даже ненадолго, иначе они вберут лишнюю влагу. Из-за этого печь может быстро разрушиться при эксплуатации.

Кстати, определить качество кирпича можно по чистому звуку, который издается при постукивании. При падении он не должен рассыпаться, но может распадаться на крупные куски.

Для огнеупорного кирпича раствор лучше делать на шамотной глине. Песок обязательно нужно просеивать через сито с ячейками 1,5×1,5 мм. Глину тоже лучше просеять (ячейка 3×3 мм), затем замочить на 2 суток. Соотношение компонентов должно составлять 1:1 или 1:2, зависимо от жирности глины. Для проверки качества необходимо слепить жгутики длиной около 250 мм. Их нужно скрутить, согнуть или растянуть. Если при этом практически не образуется трещин, а при растягивании жгут плавно утончается, то качество раствора подходящее.

Пошаговая инструкция

Под печь лучше установить монолитный бетонный фундамент так, чтобы с каждой стороны он выступал не менее чем на 50 мм. Он должен быть идеально ровным (это можно проверить правилом). Далее:

  • нужно положить сплошной ряд кирпича;
  • швы тщательно заполнить цементным раствором;
  • сверху уложить гидроизоляцию;
  • далее положить второй сплошной ряд;
  • в 3-м и 4-м ряду устанавливается дверь поддувала и оставляется место под зольник; фиксируются вседверцы печи просто – их прикручивают за внутренние выступы с помощью толстой проволоки, которую прокладывают затем меж кирпичами и раствором;
  • в 5-м ряду ставится колосниковая решетка;
  • с 6-го по 9-й устраивается топка и дверца под неё; если предполагается духовка, то короб устанавливают рядом (на рис. справа);
  • 10-й ряд – короб накрывается стальной решеткой;
  • в 11-м подготавливается место для варочной плиты;
  • в 12 укладывается чугунная панель с конфорками;
  • далее над печью надстраивается дымовая труба.

Наглядная схема кладки отопительно-варочной печи из кирпича

Русская печь в доме

Традиционный домашний быт российского крестьянина в прямом смысле строился вокруг печи. Под нее при устройстве избы отводили значительную часть внутреннего пространства. Печка не только обогревала помещение, но и служила местом для сна всей семьи, готовки пищи и выпечки хлеба.

Старинная русская печь в избе

К достоинствам таких печей относят:

  • долгий срок службы при правильном уходе;
  • способность часами удерживать тепло;
  • множество дополнительных способов использования – сушка ягод и грибов, применение для хозяйственных дел и ремесел;
  • способность защищать организм от болезней.

Последнее означает, что на лежанке хорошо разогретой печи практически весь отопительный период поддерживается температура примерно 25-28 градусов тепла.

Были у такой конструкции и минусы:

  • печь в доме отнимала много полезной площади;
  • из-за значительного веса предполагала собственный фундамент (поэтому не было возможности обустраивать ее в многоэтажном доме);
  • требовала большого количества топлива;
  • топка не выдерживала высокие температуры.

Главным недостатком исторической конструкции русской печи было то, что обогрев помещения происходил лишь в средней и верхней зоне, а ближе к полу совсем не поступал. Отчасти этот недостаток компенсировался устройством дополнительных огневых камер (подтопков).
