Счетчики на отопление в квартиру: классификация приборов учета и правила их установки

Разновидности общедомовых тепловых счетчиков

В качестве приборов по контролю тепла используется различная аппаратура, которая может различаться по способу работы, особенностям конструкции, специфике обслуживания и монтажа.

Аналогично любому измерительному устройству, общедомовой расходомер подлежит обязательной поверке, которая, как правило, проводится один раз в 3-4 года. От этой процедуры зависит не только срок эксплуатации, но и корректность показаний прибора

Принять решение об установке той либо иной модели помогут специалисты организации, занимающейся монтажом и техобслуживанием подобных приборов в городе (регионе). Они расскажут об особенностях устройств, порекомендуют варианты, которые наилучшим образом функционируют в местных условиях.

Они же проконсультируют об оборудовании (запорная арматура, фильтры и т.д.), приобрести которое следует дополнительно, а также дадут советы по поводу гарантийных обязательств фирмы-поставщика.

Чаще всего в ЖКХ применяются четыре разновидности расходомеров:

  • тахометрические (механические);
  • вихревые;
  • электромагнитные;
  • ультразвуковые.

Рассмотрим вышеназванные приборы подробно.

Вариант #1: тахометрические

Такие аппараты, в систему которых входят механические роторные либо крыльчатые приспособления и тепловычислители, считаются наиболее бюджетным вариантом, поскольку их стоимость значительно ниже аналогичных приборов других типов.

Однако для их установки помимо стандартного оборудования требуется добавочный магнитно-механический фильтр, защищающий от загрязнений как само приспособление, так и всю систему.

Питание тахометрических счетчиков осуществляется от батарейки, ресурсов которой хватает на 5-6 лет. Благодаря отсутствию чувствительной электроники прибор может долгое время надежно функционировать в неблагоприятных условиях (например, при повышенной влажности)

Главным недостатком этой категории моделей является невозможность использования их при низком качестве теплоносителя (повышенная жесткость, большой процент примесей). В этом случае фильтр быстро забивается, вызывая снижение напора теплоносителя. Из-за подобной особенности работы тахометрические счетчики, как правило, применяются лишь в частном секторе.

Вариант #2: электромагнитные

В основу подобных аппаратов положено известное свойство жидкостей – генерирование электротока при прохождении магнитных полей. Измеряя объем воды и входящую/исходящую температуры, можно уловить даже токи очень небольшой величины.

Электромагнитные счетчики рекомендуются ставить в домах, расположенных в регионах с хорошим качеством воды. Подобные аппараты также необходимо обеспечить высококачественным техобслуживанием

Электромагнитные приборы отличаются высокой степенью точности, однако требуют качественного монтажа и регулярного обслуживания, производимого квалифицированным персоналом.

При несвоевременной чистке устройства начинают завышать показания. Искажению данных в большую сторону способствует также высокое содержание железистых соединений в жидкости и некачественная проводка.

Вариант #3: вихревые

При встрече потока жидкости с препятствием в воде образуются завихрения. На этом принципе и основано действие механизмов данного типа. Такие измерительные устройства можно устанавливать как на горизонтальных, так и на вертикальных участках коммуникационных систем, главное, чтобы прибор находился на прямом участке трубопровода.

Большим достоинством вихревых приборов является наличие радиоинтерфейса, благодаря которому обслуживающие организации имеют возможность удаленно снимать показания и получать информацию о неисправностях

К достоинствам подобных счетчиков относится малое потребление энергии (одной литиево-ионной батарейки хватает примерно на 5 лет). Вихревые счетчики чувствительны к перепадам давления, а также наличию крупных примесей, из-за чего они требуют дополнительной установки фильтров.

В то же время примеси солей металлов в воде, как и образующиеся отложения в трубах не влияют на показания приборов.

Вариант #4: ультразвуковые

Показания аппаратов данного типа основываются на прохождении ультразвукового сигнала через водный поток. Чем выше скорость последнего, тем дольше ожидание ответного отклика.

Ультразвуковые счетчики очень чувствительны к сварочным токам. Они также не слишком долговечны в условиях ненадлежащего качество воды, используемой в системе

Приборы данного типа хорошо показывают себя в новых домах, в трубах которых не имеется отложений. Однако посторонние примеси, перепады давления в системе отопления, пузырьки воздуха в воде могут значительно увеличивать показания расходомеров этой категории.

Виды тепловых приборов отопления

К основным видам теплосчетчиков можно отнести:

  • Тахометрический или механический;
  • Ультразвуковой;
  • Электромагнитный;
  • Вихревой.

А также есть еще классификация по области применения. Например, промышленные или индивидуальные.

Промышленный теплосчетчик отопления – это общедомовой (в многоквартирных домах) аппарат, еще его устанавливают на производственных объектах. Этот агрегат имеет большой диаметр от 2,5 см до 30 см. Диапазон количества теплоносителя – от 0,6 до 2,5 м3 в час.

Индивидуальный прибор отопления – это тот агрегат, который устанавливают внутри квартиры. Он отличается тем, что его каналы имеют небольшой диаметр, а именно не более 2 см. А также диапазон количества теплоносителя становит от 0,6 до 2,5 м3 в час. Этот счетчик имеет в комплектации 2 устройства, а именно, тепловычислитель и счетчик для горячей воды.

Целесообразность установки счетчиков

Расходы на отопление с каждым годом увеличиваются, и многие решаются на установку индивидуального счетчика отопления. Сделать это вполне реально, если на доме установлен общедомовой учетный узел. Еще одно условие – разводка отопления по горизонтали. Проблема в том, что большинство многоквартирных домов имеют вертикальную разводку, в комнатах проходят стояки, запитывающие радиаторы. В этом случае счетчик придется монтировать на все стояки, а это мероприятие не из дешевых.

Обладателям горизонтального типа разводки установка в квартире счетчиков на отопление принесет неоспоримую выгоду, которая будет зависеть только от тепловых потерь в вашем помещении. В случае, когда ваша квартира не угловая, в ней мало стен, граничащих с улицей, установлены непродуваемые окна, хорошо утеплена входная дверь – выгода получится большой. Установив учетный прибор, вы сами сможете убедиться, что новая плата окажется значительно меньше, чем начисления на общих основаниях.

Это не все. На сегодняшний день начисляют оплату на обогрев по учетным приборам только в том случае, когда они установлены и введены в действие во всех квартирах и нежилых помещениях вашего дома. Реально это для только что построенных домов, которые уже сдаются с установленными приборами. В прочих домах подобные случаи еще редки, и это продолжает вселять сомнения в целесообразность подобных действий.

Типы разводки квартирной системы отопления

Квартиры в многоэтажках оборудованы либо вертикальной, либо горизонтальной разводкой отопительной системы. В многоквартирных домах, построенных до начала XXI века, системы отопления разводились вертикально.

Вариант #1 — вертикальная разводка

Вертикальный контур тепловой системы выполняется однотрубным, реже двухтрубным. Но всегда с последовательным прогоном теплоносителям по межэтажным уровням – снизу вверх, затем сверху вниз.

Особенно вертикальная разводка отопления распространена в хрущевках.


Контур однотрубной тепловой системы охватывает несколько этажей и квартир. Поэтому врезной теплосчетчик на него не поставишь

У отопления с вертикальной разводкой имеются серьезные недостатки:

  • Неравномерное распределение тепла. Теплоноситель прокачивается по вертикально ориентированному межэтажному контуру, что не обеспечивает равномерный прогрев помещений на разных уровнях. Т.е. в квартирах нижних этажей будет заметно теплее, чем в помещениях, расположенных ближе к кровле многоэтажки;
  • Затрудненная регулировка степени нагрева отопительных батарей. Потребность в оснащении каждой батареи байпасом;
  • Проблемы с балансировкой системы отопления. Баланс одноконтурного отопления вертикальной разводки достигается настройкой запорной арматурой и терморегуляторов. Но при малейшем изменении давления или температуры в системе приходится выполнять регулировку заново;
  • Сложности с индивидуальным учетом расхода тепла. Стояков в вертикальной системе отопления комнат квартиры более одного, поэтому обычные теплосчётчики применить не получится. Их потребуется несколько – на каждый радиатор, что дорого. Хотя для отопления вертикальной разводки доступен другой инструмент учета тепловой энергии – распределитель тепла.

Построение схемы вертикально ориентированного отопительного трубопровода обходилось дешевле горизонтальной разводки – требовалось меньше труб.

Такая экономия в эпоху массовой типовой застройки городских районов России в XX веке считалась вполне оправданной.

Вариант #2 — горизонтальная разводка в многоэтажке

При горизонтальной разводке отопительной системы также имеется вертикальный стояк подачи, распределяющий теплоноситель по этажам.

Труба второго стояка, служащего обратной магистралью, располагается в вертикальной технической шахте рядом с подающим стояком.

От обоих распределительных стояков в квартиры выводятся горизонтальные трубы двух контуров – подачи и обратки. Обратная магистраль собирает остывшую воду, транспортируя ее к тепловой станции или отопительному котлу.


В горизонтальном контуре отопления все просто – по одной трубе теплоноситель входит в квартиру, по другой выходит.

К преимуществам горизонтальной разводки труб отопления относятся:

  • возможность регулировки температуры в каждой квартире, а также во всей магистрали (необходима установка смесительных узлов);
  • ремонт или профилактика на отдельном контуре отопления без полного отключения отопительной системы. Запорная арматура позволяет перекрыть контур квартиры в любой момент;
  • быстрый запуск отопления на всех этажах. Для сравнения, даже в хорошо сбалансированной однотрубной системе вертикальной разводки доставка теплоносителя до всех радиаторов займет не менее 30-50 секунд;
  • установка одного теплосчетчика на контур квартиры. При горизонтальной разводке отопления ее оборудование тепловым счётчиком – задача несложная.

Недостаток у горизонтального отопительного контура – его повышенная стоимость. Потребность монтажа трубы-обратки параллельно подающей трубе увеличивает цену квартирного отопления на 15-20%.

Особенности выбора счетчика на отопление

Итак, с разновидностями тепловых счетчиков вы ознакомлены. Теперь нужно понять, как не ошибиться при выборе прибора и купить то, что проработает как можно дольше без каких-либо проблем. Существует несколько простых рекомендаций, касающихся приобретения тепловых счетчиков.

  1. Оцените, есть ли на подводящей отопительной магистрали вашей квартиры достаточно места где проходит установка счётчиков на воду. Если места не слишком много – отдайте предпочтение электромагнитному варианту, как самому компактному и не требовательному к месту монтажа.
  2. Также электромагнитный счетчик отопления желательно выбирать для тех систем отопления, где наблюдается повышенное давление в трубах – более чем 0,7 кг/см2. В таких условиях срок службы остальных устройств будет существенно ниже.
  3. Если в вашем доме в систему отопления подается достаточно чистая вода, температура и давление которой находится в пределах нормы – выберите механический счетчик тепла.
  4. Отдавайте предпочтение тем приборам, в которых вычислительный блок имеет возможность автономного питания от батарейки – в таком случае счетчик будет работать даже при отключении электроэнергии.

Виды приборов учёта тепла

Общие рекомендации по выбору прибора и его монтажу

Для установки счетчика тепла для дома с центральным отоплением, нужно не только купить и установить прибор, действия состоят из четырех шагов.

  1. Написания письменного обращения для домовой управляющей компании, которая разрешает установку счетчика теплоэнергии. Ка заявлению прикладываются документы на квартиру и технический паспорт жилого помещения.
  2. Управляющая проверяет и выдает технические условия на монтажные работы по установке оборудования.
  3. На индивидуальный учет отопления нужен проект и установочная техническая документация, она заказывается у организаций, имеющих лицензию на проведение таких работ.
  4. Проект согласовывается с управляющей компанией.

Чтобы не потратить деньги “впустую” не следует покупать прибор учета до того, как получите проект и разрешительные документы на руки, потому что могут возникнуть трудности в получении разрешения, для отказа есть определенные причины.

Подключение счетчиков на отопление в квартире целесообразно при горизонтальной разводке, наличие одного сточка в квартире упрощает процесс установки и экономически выгоден. Системы присоединены к стояку при помощи горизонтальных труб на них и устанавливается прибор. При вертикальной разводке можно установить радиаторный распределитель или вычислитель тепловой энергии, но нужно учитывать, что прибор нужен для каждой батареи.

Общие сведения

Разновидности разводки отопительной сети

Существуют две разновидности квартирной разводки: вертикальная или горизонтальная. До начала двадцать первого века в многоэтажках делали только вертикальную разводку.

Вертикальный тип разводки

Вертикальная разводка предполагает выполнение системы отопления одной или двумя трубами. По ней последовательно прогоняется теплоноситель по всем этажам сверху – вниз и наоборот. Способ считается экономичным, потому что требуется минимум труб при установке.

Внимание! В хрущевках распространена разводка труб отопления вертикального типа. Контур данной системы захватывает много этажей с квартирами

На него нельзя установить счетчик врезного типа

Контур данной системы захватывает много этажей с квартирами. На него нельзя установить счетчик врезного типа.

Вертикальный тип прокладки труб имеет недостатки:

1.тепло распределяется неравномерно.

2.сложно регулировать степень нагрева батареи.

3.сложно сбалансировать систему.

4.сложно достичь индивидуального учета потребления тепла.

Горизонтальный способ разводки

При горизонтальном виде разводки от одного стояка вертикального типа распределяется теплоноситель по квартирам. У другого стояка в качестве обратного трубопровода контур находится в техшахте около подающего основного контура. В каждое помещение от двух стояков идут трубопрокаты по горизонтали, отвечающие за подачу и обратный прогон теплоносителя. Остывшая вода поступает в обратный трубопровод, перетекая в тепловую станцию, либо в котел.

Плюсы горизонтального типа:

1.регулировка показателя температуры носителя в системе во всех квартирах.

2.возможность проведения ремонта отдельного участка, не затрагивая всю магистраль.

3.быстро запускается отопление во всем доме.

4.можно легко установить теплосчетчик в квартире.

Виды счетчиков

Устройства подходят для труб с сечением до двадцати миллиметров в диаметре, при нагрузке теплоносителем на контуры в 0.6 – 2.5 метров кубических за час. Потребленный объем тепла рассчитывается автоматически, цифры показываются на табло. Задается период, за который следует произвести расчет. Это может быть час, или месяц, или сутки. Данные сохраняются в памяти прибора от года до трех лет.

Теплосчетчики выводят информацию о потреблении в киловаттах, гигаджоулях, гигакалориях. Коммунальные службы начисляют оплату за гигакаллории. Поэтому придется применять формулы для перерасчета. Если киловатты в час, то умножают показания на число 0.0008598.

Счетчики могут включать в комплект несколько приборов. К примеру, температурные датчики, измерители объема потраченной теплоэнергии, датчики давления. Установку прибора производят на конечном этапе монтажных работ по прокладке отопительной системы в квартире. Принцип учета теплоэнергии влияет на то, какой расходомер устанавливается на счетчик: ультразвуковой, механический.

Существуют приборы с электромагнитным типом расходомера, либо вихревым типом. Данные разновидности практически не применяются, потому что служат для разводки труб отопления горизонтальным способом.

К отдельной группе приборов относят распределители, вычислители потребленного тепла, они требуют врезки в трубу отопления. Данные приборы можно применять в любых типах разводки.

Механический тип

Это счетчик с унифицированной конструкцией. Он бывает винтовым, турбинным или же крыльчатым. Основа работы агрегата заключена в преобразовании поступательного движения теплоносителя в движение элемента для измерения.

Это самое доступное с точки зрения стоимости приспособление. Оно не может быть применено, если в роли теплоносителя выступает вода с повышенной жесткостью, или же в ней присутствуют частицы ржавчины, накипь или окалины. Они могут засорить механические детали устройства. Поэтому перед установкой агрегатов монтируются специальные фильтрующие системы. Помимо этого, механическая конфигурация плохо переносит резкое колебание расхода.

Целесообразность установки счетчиков

Расходы на отопление с каждым годом увеличиваются, и многие решаются на установку индивидуального счетчика отопления. Сделать это вполне реально, если на доме установлен общедомовой учетный узел. Еще одно условие – разводка отопления по горизонтали. Проблема в том, что большинство многоквартирных домов имеют вертикальную разводку, в комнатах проходят стояки, запитывающие радиаторы. В этом случае счетчик придется монтировать на все стояки, а это мероприятие не из дешевых.

Обладателям горизонтального типа разводки установка в квартире счетчиков на отопление принесет неоспоримую выгоду, которая будет зависеть только от тепловых потерь в вашем помещении. В случае, когда ваша квартира не угловая, в ней мало стен, граничащих с улицей, установлены непродуваемые окна, хорошо утеплена входная дверь – выгода получится большой. Установив учетный прибор, вы сами сможете убедиться, что новая плата окажется значительно меньше, чем начисления на общих основаниях.

Это не все. На сегодняшний день начисляют оплату на обогрев по учетным приборам только в том случае, когда они установлены и введены в действие во всех квартирах и нежилых помещениях вашего дома. Реально это для только что построенных домов, которые уже сдаются с установленными приборами. В прочих домах подобные случаи еще редки, и это продолжает вселять сомнения в целесообразность подобных действий.

Виды счетчиков для отопительных систем

Определившись с понятием индивидуальных и общедомовых измерителей и возможностей монтажа, пора разобраться с видами, которые существуют на потребительском рынке.

Ультразвуковые

Современные ультразвуковые измерители основаны на принципе передачи информации посредством ультразвуковых сигналов. Для этого устанавливают на трубе с теплоносителем излучатель и приемник, контролирующий движение теплового потока. Излучатель посылает сигнал, а приемник его получает через поток теплоносителя.

Время передачи сигнала зависит от скорости потока теплоносителя, что дает возможность вычислить расход тепла. Данные приборы обладают большой точностью и способны регулировать объемы потребления ресурса.

Минусы:

  • чувствительны к качеству воды;
  • требуют постоянного контроля;
  • для настройки необходим специалист.

Электромагнитные

Универсальные счетчики подходят для применения на открытой и закрытой системах отопления. Общедомовые от индивидуальных отличаются исключительно размерами.

Преимущества использования:

  • информация выводится на экран;
  • не требуют постороннего вмешательства;
  • показывают расход воды, тепла и температуру.

Недостаток модели заключается в высокой цене и сверхчувствительности к качеству воды.

Вихревые

Преимущество вихревого прибора заключается в измерении воды и пара. Он отличается от других измерителей по принципу размещения и работы.

Применяется в квартирах, на вертикальной и горизонтальной разводке. Менее капризен в работе и хорошо справляется с поставленной задачей. Крепится на трубопровод между патрубками — для возможности создания вихрей.

Минусы:

  • сбивается, если теплоноситель перенасыщен кислородом и механическими примесями;
  • требователен к размеру трубопровода.

Механические

Простые и недорогие в эксплуатации механические счетчики вытесняются электронными устройствами из-за низкой точности показаний. Тем более, что они капризны к качеству воды — ржавчина, известь, механические примеси способны вывести их из строя, что приводит к частым заменам.

Однако неотъемлемым достоинством является их независимость от электроэнергии.

Вихревой прибор отопления

Этот счетчик можно устанавливать на трубы, как горизонтального типа, так и вертикального. Принцип работы заключается в измерениях о скорости и количестве вихрей. То есть, это помеха на пути потока воды, вода огибает помеху и вследствие этого создаются вихри. Он не чувствителен к проявлению различных засорений, например, ржавчина, окалина и т.д. Неправильные показания этот счетчик может выдавать только в случае, если в системе есть воздух. Комплектация вихревого прибора отопления:

  • Счетный механизм;
  • Корпус;
  • Пластины;
  • Теплообтекатель;
  • Фильтр.

Рис. 5 Вихревой прибор

Устанавливается вихревой счетчик горизонтально между двумя трубами.

Выгодно ли ставить счетчик на отопление

На вопрос, выгодно или нет, однозначного ответа не существует, поскольку установка теплосчетчика в квартире и его эксплуатация зависит от многих факторов.

Вы гарантированно получите экономию, а затраченные средства довольно быстро окупятся, если:

  • получите разрешение на монтаж и технические условия от теплоснабжающей организации;
  • договоритесь с ответственным лицом, избранным собранием собственников многоквартирного дома;
  • сможете установить 1 узел учета тепла на всю квартиру;
  • согласуете проектную документацию с поставщиком тепловой энергии;
  • сдадите смонтированный прибор ему же в эксплуатацию, что завершится опломбировкой теплосчетчика.

В действительности довольно сложно соблюсти все перечисленные условия, дабы установить квартирный счетчик тепла и осуществлять оплату согласно его показаниям. Самый удачный вариант, когда вы проживаете в новостройке, где в каждую квартиру есть отдельный ввод тепла. И то, могут существовать препятствия в виде разных законодательных актов. К примеру, в РФ действует постановление, согласно которому показания индивидуальных счетчиков на тепло подлежат учету при таких условиях:

  • приборы учета тепловой энергии есть во всех квартирах;
  • на вводе центрального отопления в здание установлен общедомовой тепловой счетчик.

Практически во всех многоэтажках советской постройки сделана однотрубная отопительная система с вертикальными стояками. Представьте, сколько стоит поставить прибор на каждом присоединении к стояку. Не говоря уже о том, что вам не выдадут разрешение, причем обоснованно. Ведь трубы стояков тоже отдают тепло, которое индивидуальный узел учитывать не будет.

Если в здании отапливаются лестничные площадки и другие технические помещения, то даже при индивидуальном учете вам придется оплачивать свою долю за их обогрев. Вот почему необходимо согласовать свои действия с руководством ОСМД. Получается, что монтажные работы по установке счетчика – это простейший этап процедуры, большую часть времени придется затратить на оформление разрешений и согласований.

Совет. Поставить счетчик в квартире можно и самому, но тогда вас ожидают сложности при сдаче его в эксплуатацию управляющей компании. Так что стоит рассмотреть вариант найма подрядной организации, она же может за отдельную плату взять на себя все согласования.

Варианты счётчиков отопления: индивидуальные и общедомовые приборы

В зависимости от условий и варианта разводки теплосети существует два вида счётчиков на тепло: общедомовой и индивидуальный – в каждую квартиру. И тот и другой способ имеет право на жизнь, и каждый отличается своими преимуществами и недостатками.

Общедомовой прибор учёта тепла в многоквартирном доме считается отличным вариантом, особенно если большинство жильцов готовы материально поучаствовать в его установке. Несмотря на то, что стоимость монтажа и цена теплосчётчика довольно высокие, если конечную сумму распределить между жильцами, в итоге выйдет не такая и большая цифра. Соответственно, чем больше желающих, тем дешевле обойдутся работы. Ежемесячно данные со счётчика снимают работники теплоподающей организации, которые распределяют полученную цифру между квартирами с учётом площади каждой.

Прежде чем приобретать общий тепловой счётчик на отопление, следует решить такие задачи:

Счетчики на тепло могут быть индивидуальными и общедомовыми

  1. Провести собрание жильцов дома, опросить желающих, которые готовы вложить личные средства в установку прибора. Ставить прибор разрешено только тогда, когда большая часть проживающих в доме готова поддержать идею.
  2. Обсудить особенности последующего монтажа, выбрать фирму поставщика, которая будет снимать показания со счётчика и выписывать квитанции по расходам тепловой энергии для каждого потребителя.
  3. Обязательно зафиксировать в протоколе результаты собрания и направить письменное заявление о желании установить тепловой прибор в компанию, которая отвечает за поставки тепла.
  4. Составить договор с теплоснабжающей организацией и проводить оплату используемой тепловой энергии по факту.

Чтобы процесс установки счётчика не затягивался, специалисты рекомендуют сразу обращаться в компании, которые выполняют весь комплекс услуг по монтажу, созданию проекта и согласованию. А также нужно предварительно узнать, не занимается ли нынешний поставщик услуг по теплу установкой счётчиков. Зачастую коммунальные службы имеют договорённости с частными фирмами, которые выполняют монтаж тепломеров во вверенных им домах на льготных условиях.

Что касается выгоды, то установка счётчиков на отопление в дом считается экономичным решением. Однако присутствуют некоторые нюансы. Например, если окна в подъезде старые, разбитые, то теплопотери по подъезду будут значительными, что впоследствии скажется на итоговой сумме за отопление. Иногда из-за таких потерь расходы на тепло могут превысить стандартные нормы. Эти нюансы нужно заранее предусмотреть и оценить целесообразность монтажа.

Чтобы поставить общедомовой счетчик необходимо согласие как минимум половины жильцов

Индивидуальный счётчик на отопление в квартиру

Несмотря на то, что в некоторых случаях установка тепловых счётчиков на дом или в подъезд обойдётся дешевле, но экономического эффекта в скором времени можно не дождаться. По этой причине многие потребители отдают предпочтение именно индивидуальным счётчикам, которые монтируются непосредственно в каждой квартире.

Прежде чем проводить монтаж прибора учета, нужно в первую очередь разобраться, как работает счётчик на отопление в квартире. Итак, работа индивидуального устройства предполагает размещение на каждой батарее распределителя, задача которого заключается в фиксировании температуры и ее колебаний на протяжении определённого периода. Обычно учитываются перепады на протяжении месяца. Исходя из полученных показателей, вычисляется оплата за потреблённую тепловую энергию.

Чтобы понять, можно ли поставить счётчик на отопление в квартире, нужно знать некоторые ограничения, возникающие по техническим причинам. Учитывая, что установка тепломера осуществляется на каждый стояк, то при наличии нескольких стояков в квартире потребуется монтаж нескольких приборов. Поэтому при вертикальной разводке отопления устанавливают распределители, которые вычисляют расход тепла, исходя из разности температур на поверхности батареи и в воздухе комнаты.

Установка индивидуального счетчика обойдется дороже чем общедомового, но и экономия средств благодаря ему значительней

При горизонтальной разводке выполнить монтаж счётчика на батарею отопления значительно проще. В редких случаях тепловые приборы крепят на обратную магистраль, но в таком случае расчёт происходит по другому принципу.

Принцип работы

Работа теплосчетчика построена на принципе вычисления количества теплоты с применением данных, взятых от датчика расхода теплоносителя и пары датчиков температуры. Происходит замер количества воды, прошедшего через отопительную систему, а также разница температур на входе и выходе.

Количество теплоты вычисляют произведением расхода воды, прошедшей по отопительной системе, и разницей температур поступившего и вышедшего теплоносителя, что выражается формулой

Q = G * (t1-t2), гКал/ч, в которой:

  • G – массовый расход воды, т/ч;
  • T1,2 – температурные показатели воды на входе и выходе из системы, оС.

Все данные с датчиков поступают на вычислитель, который после их обработки определяет значение потребления тепла и записывает результат в архив. Значение потребленного тепла отображается на дисплее прибора и может быть снято с любой момент.

Что влияет на точность теплосчетчика

Techem compact V

Теплосчетчик, как и любой точный прибор, при измерении потребленного тепла имеет определенную суммарную погрешность, которая складывается их погрешностей термодатчиков, расходомера и вычислителя. В квартирном учете используют приборы, имеющие допустимую погрешность 6-10%. Реальный показатель погрешности может превышать базовый, зависящий от технических характеристик комплектующих элементов.

Увеличение показателя обуславливают следующие факторы:

  1. Амплитуда входящей и выходящей температуры теплоносителя, которая меньше 30оС.
  2. Нарушения при монтаже относительно требований изготовителя (при установке нелицензионной организацией, производитель снимает с него гарантийные обязательства).
  3. Не надлежащее качество труб, жесткая вода, используемая в теплоносителе, и наличие в нем механических примесей.
  4. При расходе теплоносителя ниже минимального значения, обозначенного в технических характеристиках устройства.

В чем измеряется потребленное тепло

Расчет тарифа потребленного тепла принято производить в гигакалориях. Единица измерения относится к внесистемным, и традиционно используется со времен существования СССР. Приборы, произведенные в Европе, вычисляют потребленное тепло в ГигаДжоулях (система СИ), или общепринятой международной внесистемной единице кВт*ч (kWh).

Особых трудностей в том, как рассчитать плату за отопление, различия систем измерения у сотрудников теплоснабжающих организаций не вызывают, так как одни единицы легко переводятся в другие при помощи определенного коэффициента.

По каким параметрам нужно выбирать счетчик для отопления?

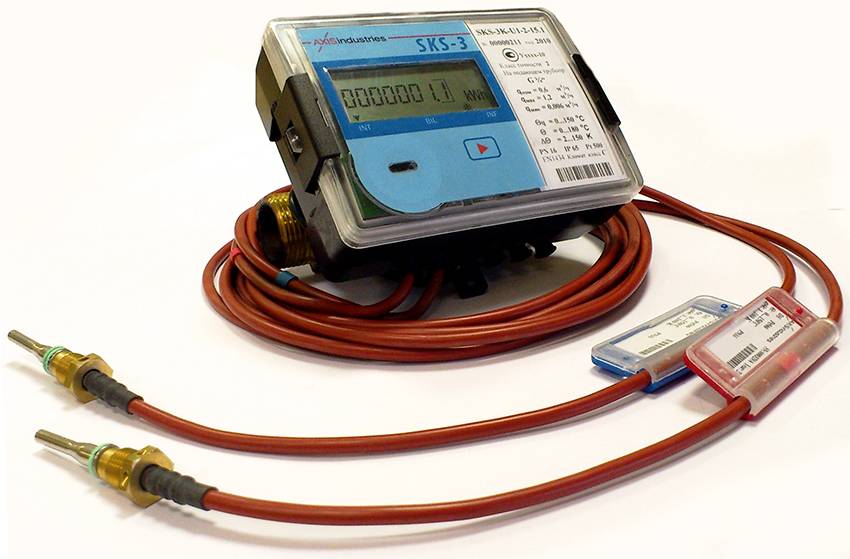

Если вы твердо решили, что следует взять учет тепла в свои руки, но вы ещё не определились, как теплосчетчик правильно выбрать, то нужно учитывать параметры, как отопительной системы, так и самого теплоносителя (воды). Вам следует узнать следующее:

  1. Подаётся ли отопление в подвал, имеется ли там освещение и вентиляция. Чаще всего тепловой узел ставят в подвале;
  2. В каком месте отопительные трубы идут в подвал. Правила указывают, что нахождение теплового узла должно быть рядом с задвижками;
  3. Сколько там воды;
  4. Проверьте уровень давления теплоносителя (чаще всего это указывается в тепловом узле);
  5. Узнайте, до какой температуры нагревается теплоноситель и как её регулировать;
  6. Количество входящий в дом труб и сколько из них задействовано в отопительной системе;
  7. Каким материалом проводилась теплоизоляция труб (если проводилась);
  8. Количество квартир в доме и общее количество жильцов;
  9. Задействована ли циркуляция горячей воды.

Если вам удалось собрать все эти сведения, то можете приступать непосредственно к выбору счетчика. Но как понимаете – сбор такого количества информации предполагает немалых энергетических и временных затрат (как минимум пару недель), так что лучше доверить эту работу проектировщикам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
