Сенсорный выключатель света: зачем он нужен, виды, маркировка, выбор и подключение

Как подключить сенсорный выключатель

Чтобы в будущем устройство оправдало ожидания владельца, нужно его правильно выбрать. Для этого нужно учесть:

1. Сколько источников света будет подключено к выключателю.
2. Учитывать температуру и количество влаги в помещении.
3. Будут ли подключаться к выключателю еще какие-то приборы, например, датчик температуры.

Виды сенсорных выключателей

Существует много разновидностей сенсорных выключателей. Подробней о каждом:

1. Сенсорный выключатель с пультом. Данный вид выключателя позволяет выключать/включать свет при помощи пульта и прикосновения. Радиус действия пульта 30 м.
2. Емкостный сенсорный выключатель срабатывает при легком прикосновении ладони. Последние разработки сенсорных выключателей позволяют даже не прикасаться к самому выключателю. Достаточно провести ладонью на расстоянии 3-4 см, и выключатель срабатывает.
3. Сенсорный выключатель с таймером. Данный вид сенсорного выключателя очень удобен и хорошо помогает экономить электроэнергию. Свет выключается через то время, которое установили на таймере.
4. Сенсорный бесконтактный выключатель. Он реагирует на звук, голос, изменения температуры, движение в помещение. Очень удобен и также экономит электроэнергию.

На каждом из данных видов сенсорных выключателей можно установить диммер. Он позволяет регулировать интенсивность освещения в помещении, что тоже экономит электроэнергию.

Устройство автоматического выключателя

Сенсорный выключатель состоит из трех главных частей. Его строение не зависит от его вида. Первая часть — это декоративная лицевая пластина. Она реагирует на прикосновение, приближение пальцев.

Вторая часть — это датчик, вид которого зависит от вида выключателя. Он отвечает за передачу информации от лицевой пластины, которая принимает сигнал, к третей части.Третья коммутационная часть. Она преобразует сигнал в электрический.

Настройка пульта управления

Сенсорные выключатели выглядят действительно очень стильно — они будут превосходно смотреться и в зале, и в коридоре, и в кухне, и где угодно. А ещё такие устройства хороши тем, что ими можно управлять дистанционно. Для этого нужно лишь заказать по интернету универсальный пульт. Цена данного устройства, представляющего собой брелок с карабином и лицевой панелью из металла, не так уж велика.

На панели пульта имеются четыре кнопки, они обозначаются латинскими буквами – A, B, C, D. Работает это устройство на элементе питания 27A с напряжением 12 вольт. Такой пульт совместим с разнообразными сенсорными выключателями, в частности, с популярными выключателями марки LIVOLO серий С6 и С7.

Настроить этот пульт ДУ достаточно просто. Прежде всего нужно нажать кнопку сенсорного выключателя (при этом сам он должен находиться в положении «откл.») и удерживать её до тех пор, пока из сенсорного прибора не раздастся звуковой сигнал «Пи» – по времени это примерно 5 секунд.

Затем следует нажать одну из кнопок на пульте (A, B или С), в результате чего должен раздаться ещё один звуковой сигнал – он означает, что процедура «привязки» закончена. Теперь той кнопкой, которую мы нажали на пульте во время привязки можно управлять (отключать, включать) сенсорным выключателям на расстоянии. Все остальные кнопки на выключателях привязываются к пульту точно таким же способом.

Стоит отметить, что к одной кнопке пульта можно привязать несколько сенсорных приборов. То есть к одному сенсору можно привязать несколько кнопок и даже несколько пультов. В интернете есть информация, что можно сделать 8 таких привязок (сам не пробовал).

При этом кнопка D имеет несколько иную функцию, чем все остальные – она предназначена для того, чтобы отключать сразу все три линии.

Отвязать сенсор от пульта тоже очень просто. Для этого следует дотронуться до сенсора и не отпускать его в течение примерно десяти секунд

После пяти секунд раздастся первый звуковой сигнал, но его не нужно принимать во внимание. И лишь когда раздастся ещё один, второй звуковой сигнал — все предыдущие настройки будут сброшены. Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров

Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры

Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров. Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры.

Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.

На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal». Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» — контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).

Клемма «L-load» в руководстве по эксплуатации называется «lightin terminal», переводится примерно так: «lightin» — осветительные приборы, «load» — нагрузка. То есть это контакт для подключения провода, уходящего на осветительную нагрузку (провод который идет на лампу или люстру).

Как видите ничего сложного в этом «электронном чуде» нет, все как в обычном выключателе две клеммы «фаза–вход», «фаза-выход». Зачищаем провода на нужную длину и подключаем к клеммам.

Если вы устанавливаете сенсорный выключатель взамен старого, просто откручиваем провода от старого и подключаем к новому. Главное определиться, где фаза и подключить ее к нужному контакту сенсорного выключателя света (контакт «L-in»).

Единственное что я бы посоветовал, если используете кабель с многожильной жилой, пользуйтесь наконечниками НШВИ. У сенсорного выключателя клеммы винтового типа и если запихнуть туда голую многожильную жилу при затягивании можно легко ее передавить.

А так выглядит выключатель Livolo сбоку

Особенности конструкции и принцип работы

Внешний вид классической модели электронного коммутационного устройства практически идентичен с сенсорной панелью и представляет из себя экран из глянцевого электрохромного материала (кристаллическое стекло) с нанесенной на него разметкой. В широком разнообразии представлены варианты дизайна, цвета и конфигурации приборов.

Независимо от внешних характеристик и количества подключенных потребителей, конструктивно сенсорный прибор состоит из таких основных частей:

1. Контроллер или блок управления. За декоративным лицевым экраном находится активная поверхность чувствительного элемента, реагирующая на различные раздражители. Исходя из типа сенсорного выключателя, раздражителями выступают: касание объекта воздействия, в некоторых моделях приближение, хлопок в ладоши, голосовая команда.
2. Полупроводниковый преобразователь. В предыдущем блоке вырабатывается сигнал, который на этом участке преобразуется в электрический достаточной мощности для срабатывания.
3. Коммутационная часть. Посредством коммутатора осуществляются основные действия в электроцепи: размыкание, замыкание или плавное регулирование степени нагрузки, подаваемой на светильник.

Исходя из устройства электронного изделия его принцип действия очевиден: осуществляя легкое прикосновение пальцев к панели, производится сигнал, который преобразуется и вызывает включение реле.

Дополнительные функции, встроенные в универсальный выключатель сенсорного типа, часто применяются для обустройства системы умный дом: контроль работы приборов обогрева, открытие/закрытие оконных роллетов и другие

Схемы подключения

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

• Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
• Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
• Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
• Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
• Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Сенсорный выключатель света срабатывает сам

Подключение сенсорного выключателя света

Часто случается так, что сенсорные выключатели срабатывают без нажатия. В этом случае нужно тщательно осмотреть прибор. Возможно, причина в замыкании контактов.

Если повреждена сама сенсорная панель, нужно обратиться за помощью к специалистам. Если они не устранят проблему, придется менять прибор на новый.

Во время работы с сенсорными выключателями нужно соблюдать ряд правил предосторожности:

• Включать устройства в сеть следует так, чтобы производилась коммутация фазы, а не нуля.
• Если сеть питания работает с использованием заземляющего провода, его нужно подключить к соответствующим контактам.
• Если в ходе установки выключателя был использован провод с множеством жил, концы нужно опрессовать и залудить. Иначе контакт будет нарушен, и соединение перегреется.

Важно, чтобы нагрузка соответствовала параметрам коммутатора

Как работает выключатель с ДД

Под автоматическим выключателем с бесконтактным сенсором движения подразумевается комбинированный электроприбор, реагирующий на перемещение кого-либо в определенной зоне контроля. Он подходит для установки в закрытых помещениях и на улице. Надо лишь грамотно выбирать степень его защищенности по IP.

Это может быть как блок управления только с датчиком, так и дополненное клавишным выключателем устройство. Однако в первом случае самостоятельно рукой включить освещение, хлопнув по клавише на стене, не получится. Об этой особенности бесконтактной автоматики забывать не стоит.

В идеале датчик движения лучше всего дополнять обычным клавишным выключателем, абсолютная автоматизация всего и вся при сбоях в электронике может доставить массу хлопот

Модельный ряд рассматриваемых приборов огромен. В магазинах электротехники есть варианты с разными типами детекторов и различной компоновкой

При выборе подобного выключателя самое важное – это заранее определиться с местом его монтажа

В одних случаях больше подойдет комбинированная модель в одном корпусе, а в других придется брать несколько самостоятельных устройств и соединять их между собой проводами.

Работает выключатель освещения с сенсором движения следующим образом:

• когда в зоне наблюдения движущихся объектов нет, устройство размыкает цепь питания;
• при входе в зону человека происходит срабатывание датчика, который замыкает контур электропитания лампочек;
• пока в пределах действия сенсора кто-либо перемещается, цепь остается замкнутой;
• после выхода всех из контролируемого помещения (или площадки на улице) происходит обратное размыкание контура с выключением света.

Чтобы попусту не жечь электричество днем, такой выключатель нередко дополняется еще и фотодатчиком контроля уровня освещенности. В этом случае, пока солнечного света достаточно, прибор срабатывать и включать электролампочки не будет.

Если помимо датчика движения выбранный выключатель оснастить и фотореле, то в дневное время освещение включаться не будет даже при появлении в комнате человека

Устанавливаются выключатели с датчиком движения для управления светом в следующих зонах:

• на лестничных клетках и в коридорах многоквартирных домов;
• в подвалах, кладовках и гаражах, где естественного света нет вовсе, а кнопку обычного выключателя в темноте найти сложно;
• в туалетах и санузлах для повышения комфортности пользования сантехникой спросонья по ночам;
• в частных коттеджах, построенных по технологии «умный дом».

Нередко такой прибор является частью охранной системы. В этом случае при нефункционирующей сигнализации сенсор работает на включение/выключение света, а при задействованной – отслеживает проникновение в охраняемое помещение посторонних.

Схемы подключения

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

• Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
• Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
• Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
• Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
• Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Технические характеристики сенсорного выключателя livolo

В наше время, сенсорное управление присутствует почти во всех бытовых приборах. Повседневное использование этой технологии, привело к внедрению такой функции в выключателях освещения. Передняя панель устройства изготовлена из оптического стекла OptiWite имеет необычный дизайн, что позволяет ему найти свое место в любом интерьерном решении.

По своим техническим характеристикам, сенсорный выключатель света VL-C701R и VL-C702R ничуть не уступает классическому кнопочному выключателю.

Основные технические характеристики:

1. 1. Максимальная подключаемая нагрузка: 1000W;
2. 2. Максимальный ток нагрузки: 5 А;
3. 3. Напряжение питания: до 250 Вольт (частота 50-60 Гц.);
4. 4. Собственное потребление: менее 0.1 мВт;
5. 5. Механический ресурс: 100 тыс. переключений;
6. 6. Расстояние дистанционного управления: до 30 м;
7. 7. Температура окружающей среды: от -30°С до +70°С (влажность 95%);
8. 8. Размеры (в*ш*г): 80мм * 80мм * 40мм;
9. 9. Степень защиты корпуса: IP20.

Какие типы ламп допускается коммутировать сенсорным выключателем света? Дорогие друзья как вы знаете, на сегодняшний день очень актуальна проблема мигания светодиодных и энергосберегающих ламп. Виной всему подсветка, которая используется в выключателях освещения. Я неоднократно писал об этом в своих статьях если вы еще не в курсе, то можете ознакомиться с одной из них причина мигания светодиодной лампы в отключенном состоянии. Там описана не только причина, но и способ ее решения.

Компания livolo уверяет, что с сенсорными выключателями их фирмы допускается использовать любые типы ламп, начиная от обычных ламп накаливания и заканчивая привычными уже всем светодиодными лампами и лентам. Но есть в этой бочке меда своя ложка дегтя.

Единственным недостатком VL-C701R(VL-C702R), является подсвечивание (или мигание) светодиодных и люминесцентных ламп малой мощности (до 15 Вт), при отключенном выключателе. То есть если к выключателю будут подключены лампа (лампы) общей мощностью менее 15 Вт, то возможно появление мигания лампы в отключенном состоянии.

В качестве решения данной проблемы компания Livolo предлагает использовать специальные LED адаптеры. Я такой адаптер не покупал. Мы это проверим уже в видео обзоре — смотрите в скором времени на канале ЮТУБ.

Немного про маркировку обозначений

Как вы успели заметить дорогие друзья, в тексте данной статьи присутствует маркировка обозначений, такая как VL-C701R и VL-C702R. Все эти цифры и буквы несут в себе какую-то информацию, давайте попробуем расшифровать китайскую логику.

Маркировка каждого сенсорного выключателя начинается с букв «VL» это хорошо зашифрованное название фирмы . Сразу после дефиса идет кодировка «W, R, C6, C7, C8» – это обозначение серии устройства. Следующие после серии в коде идут цифры (01, 02, 03 …) – это обозначение количества коммутируемых линий (то есть одно-, двух-, трехклавишный выключатель). В конце списка идет латинская буква (может быть несколько). R – возможность радиоуправления; S – проходной выключатель; D – диммируемый сенсор; T – выключатель со встроенным таймером (отключается через 30 секунд).

Устройство выключателя

Принцип работы механизма основан на разрыве фазы. К контактам подключается фаза, которая при работе кнопочного механизма переключателя соединяет или разъединяет электрическую цепь.

При нажатии клавиши и перевода ее в положение «включено», контакт замыкает цепь, фаза по жиле кабеля подает ток на осветительный прибор.

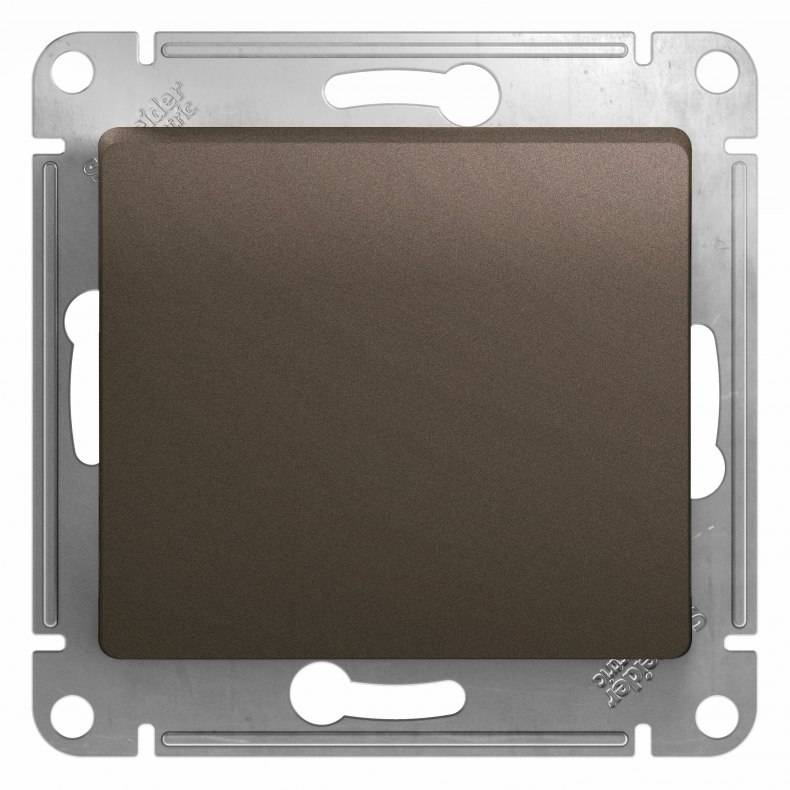

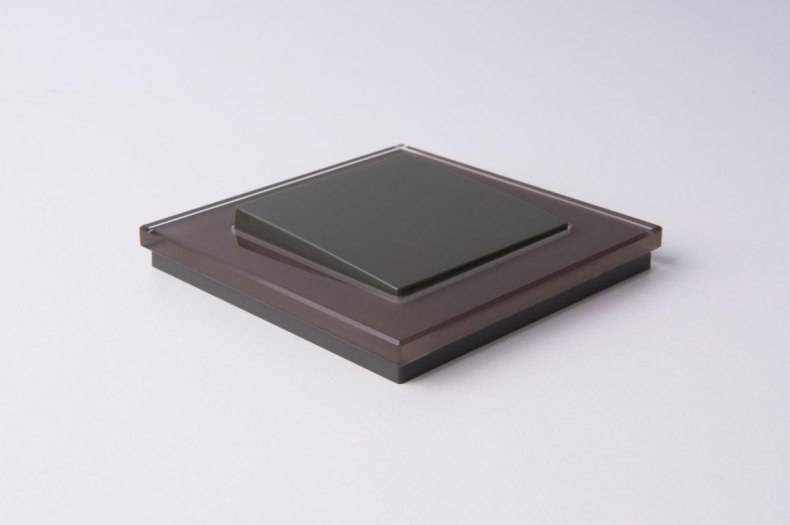

Все виды выключателей света для дома состоят из трех элементов:

• Клавиша, с помощью которой замыкается или размыкается цепь.
• Защитный корпус, на котором располагается клавиша и элементы крепления рамки к корпусу выключателя. Крепится корпус с помощью защелки или двух винтов. Рамка защищает рабочий механизм от пыли, попадании влаги, крошек. Параллельно она предупреждает касание рукой токопроводящих частей выключателя.
• Рабочий механизм, расположенный под пластиковой защитной рамкой, состоит из двух контактов. На первый контакт, подходящий, подается фаза, ко второму отходящему крепится жила кабеля, идущая на светильник.

Привод в действие клавиши осуществляет пластина, которая при нажатии на нее замыкает контакт. На боковых частях корпуса изделия располагаются распорные лапки, и два винта с помощью которых выключатель закрепляется в подрозетнике.

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
3. Подключить плату с сенсорными контактами.
4. Подключить панель с маркировкой кнопки.

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

1. Отключение подачи электроэнергии.
2. Демонтаж предыдущего выключателя.
3. Снятие верхней панели с устанавливаемого изделия.
4. Соединение проводов по клеммам.
5. Помещение конструкции в коробку и закрепление.
6. Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

Проект подключения сенсорных отключателей со стабилизатором тока 12в

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.

Проходной одно сенсорный выключатель Livolo

• Выключатели используется для управления одной линией нагрузки с двух и более мест.
• Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
• В схеме используется Главный и Второстипенные выключатели.
• Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
• Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
• Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

Внимание! Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем. Без синхронизации свет будет включать только Главный выключатель

Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора. Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена.

Видео руководство по синхронизации двух проходных выключателей Livolo:

Сброс синхронизации: Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Синхронизация будет сброшена.

Видео руководство по синхронизации трех проходных выключателей Livolo:

Для отмены синхронизации необходимо удерживать сенсор на Главном выключателе на протяжении 10 секунд до второго звукового сигнала. Синхронизация будет сброшена.

Выводы и полезное видео по теме

Нюансов подключения переключателей так, чтобы освещением можно было управлять с нескольких точек, немного. Но они есть. И упускать их по незнанию их вида при выполнении монтажа нельзя. Чтобы Вам проще было разобраться во всех тонкостях описанных выше схем, мы рекомендуем обязательно просмотреть приведенные ниже видеоматериалы.

Все о проходных выключателях – принципы работы и монтаж:

https://youtube.com/watch?v=9cG_VmdR4uk

Как подключить двухклавишный переключатель:

https://youtube.com/watch?v=rg0J-caHDjQ

Схема подключения проходных (перекидных) выключателей через распределительную коробку:

Использование проходных выключателей сильно упрощает управление освещением в большом помещении, делая этот процесс более удобным. Самостоятельно смонтировать такую систему из нескольких переключателей и проводов несложно. Надо лишь правильно подобрать комплект необходимых коммутирующих устройств.

Выводы и полезное видео по теме

Чтобы вам проще было разобраться во всех особенностях выбора и монтажа рассматриваемых приборов, мы сделали для вас подборку видеоматериалов. В них все объяснено подробно и обстоятельно.

Нюансы подключения датчика движения и стандартного выключателя с клавишей:

Обзор сенсоров для комбинированных автоматических выключателей освещения:

Описание схем подключения:

https://youtube.com/watch?v=ZPLpEDbUWxg

Автоматические «выключатели», имеющие в своем составе датчик движения, предельно просты в монтаже. При этом экономия электроэнергии от их использования существенна. Кроме того, они делают дом более комфортным для проживания. С установкой таких автоматических устройств медлить не стоит. Все сделать можно самостоятельно, без привлечения высококвалифицированных электриков.
