Сигнализация с сиреной своими руками

Описание и принцип работы сирены

Сирена-ревун — это устройство охранной сигнализации направленного действия.

Такие приборы производят комплекс действий на злоумышленников:

  1. Создают максимальный дискомфорт в помещении и на улице.
  2. Оказывают мощное психологическое воздействие на людей.
  3. Подают сигнал окружающим.

Ревун может при необходимости подключаться к любым устройствам охранной или противопожарной системы. Такие приборы работают по одной установленной системе: при срабатывании детектора реле приходит в рабочее состояние и замыкает контакты сирены.

Системы сигнализации бывают двух видов

  1. Проводные. Соединение сирены, управляющего устройства и датчиков производится по проводам.
  2. Беспроводные. В этом случае сирена оснащается приёмником, а контрольное устройство — специальным передатчиком, который работает на определённой частоте.

По своей конструкции ревун состоит из пьезокерамической пластины, которая выполняет функцию мембраны, вибрирующей с необходимой частотой. Генерирующее устройство на микросхеме обеспечивает необходимую частоту звучания. Давление звука может подниматься до 120 децибел, что выше болевого порога для человеческого уха.

Сирена имеет компактный корпус и изящный внешний вид, но при срабатывании датчика обеспечивает высокий уровень звука, болезненный для находящихся рядом людей

Микрочип, который установлен в ревунах, работает в различных режимах:

  1. Подаёт постоянный звуковой сигнал.
  2. Чередует звук и паузу.
  3. Работает в двухтональном режиме.

В основном все бытовые сирены имеют напряжение 12 В. Находясь в «спящем» режиме, такие приборы практически не расходуют электроэнергию, поэтому одного аккумулятора хватает на длительный срок эксплуатации. Сирена звукового действия для уличного применения производится в ударопрочном пластиковом корпусе, который надёжно защищает устройство от внешних факторов.

На сегодняшний день датчики, к которым можно подключить сирену-ревун, пользуются большим спросом.

Защита ворот и замков гаража от вскрытия

В первую очередь, необходимо использовать традиционные народные средства для защиты от вскрытия: крепкие стены и замки. Очень хорошо, если под штукатуркой перегородки имеется сетка из металлической арматуры. Иногда боковые стены делают из бетонных плит.

Для защиты от взлома на воротах необходим как навесной, так и хороший внутренний замок. Зачастую на навесной замок надевают кусок трубы большого диаметра, один из концов которой заварен пластиной с отверстием для проушин дверей.

При хорошем исполнении и подгонке дужка замка и проушины дверей оказываются хорошо защищенными от перепиливания и влаги. За такую конструкцию трудно зацепить трос. Хорош также замок с дужкой в виде стержня и корпуса, охватывающего проушины двери. При оптимальном размере проушин замок плотно прилегает к двери и служит надежной защитой.

Более надежны петли дверей, состоящие из трех секций: их трудно перепилить ножовкой и невозможно снять двери с петель. Очень удобно, если ворота имеют отдельную калитку. В этом случае ворота запираются изнутри при помощи Г-образных стержней, вставляемых в отверстия рамы ворот через патрубки, приваренные к собственно воротам.

При такой конструкции очень удобно установить пару замков с дужкой в виде стержня, который продевается через специальные отверстия в уголках соприкасающихся половин ворот. Установленные вплотную к запорным стержням замки не позволяют вытащить стержни и скрепляют половины ворот между собой.

Иногда в воротах делают небольшую металлическую дверцу, которая запирается обычным квартирным замком. Хозяин просовывает руку в гараж через дверцу и отпирает внутренний замок. Подобрать ключ или что-то перепилить в таком положении практически нереально. Замок спрятан за дверью и оценить заранее его конструкцию невозможно.

Признаем, что по вполне понятным причинам далеко не у всех возникает желание воспользоваться вышеперечисленными методами. На сегодняшний день для защиты от вскрытия гаража имеются более современные методы.

Как работает автономная система

Сразу надо отметить, что на участке обязательно должно быть электричество, иначе затея с сигнализацией не имеет смысла. Есть беспроводные варианты, но тогда необходимо следить за подзарядкой батареи постоянно. Поэтому полностью быть уверенными в безопасности дома с ними нельзя. Следует выбирать приборы в корпусе, который не боится влаги, чтобы использовать датчики не только в доме, но и на улице.

Обычный стандартный набор сигнализации с ревуном состоит из контрольной панели с блоком питания, датчиков движения, сирены (ревуна), светового индикатора, аккумуляторной батареи, электронных ключей и их считывателя, кабелей и проводов для подключения.

Датчики движения, звуковые и шумовые системы

Принцип работы сигнализации на дачном участке заключается в срабатывании датчиков движения, реагирующих на любые изменения вблизи них: чужое присутствие, разбивания окна, открытия дверей. Они могут находиться как внутри дома, так быть прикрепленными к его наружным стенам. После этого срабатывает ревун и идет звуковой сигнал, который может длиться от 3 до 10 минут. Его продолжительность можно запрограммировать при установке. По истечении этого времени он замолкает. Световой индикатор – красная лампа во время этого постоянно мигает, а при обычной работе она просто горит.

  • для того чтобы задействовать сигнализацию и поставить дом на охрану необходимы специальные электронные ключи ТМ. Ими же и снимают объект с сигнализации;
  • при выключении электричества в доме, аккумулятор может поддержать работу всей аппаратуры еще почти на сутки;

  • для большего устрашения и придания солидного вида сигнализации по периметру дачи можно развесить муляжи в виде красных лампочек. Они будут исполнять роль индикаторов движения;
  • приборы работают при морозе даже в – 30 градусов. Вся аппаратура работает исправно даже в неотапливаемом помещении;
  • можно выбрать проводную сигнализацию или ее автономный аналог. В случае выбора первого варианта для монтажа требуется участие профессионалов, потому что не так просто учесть все нюансы и правильно выполнить разводку проводов по всему дому;
  • проводные модели имеют больше функций, чем их аналоги. Но последние не требуют затрат на разводку кабелей и не влияют на интерьер дома;
  • сила звука выбирается по желанию.

Сирена с внутренней модуляцией сигнала

Это самая распространенная обычная сирена, которая используется в основной массе сигнализаций. Эта сирена имеет два провода для подключения: Красный +12 Вольт подключается к выходу сигнализации, Черный -12 Вольт — подключается к корпусу автомобиля. Если перепутать провода то звука не будет, но сирена не сгорит, у нее есть защита от таких случаев.

При подачи напряжения сирена начинает издавать характерный звук автомобильной сигнализации. Звук сирены может быть разным: одно-тональный (в основном), двух-тональный , Шести тональный или любой другой. Это зависит от схемы которая находится внутри сирены.

Некоторые сирены при коротко-временной подачи напряжения( поставить или снять с охраны) дают сниженный уровень звука, а при более длительном (тревога) через 2-е секунды повышают до максимально возможного.

Есть сирены с повышенной мощностью и во избежании выхода из строя выходного триггера сигнализации подключать по этой схеме используя дополнительное реле.

Как работает автономная система

Сразу надо отметить, что на участке обязательно должно быть электричество, иначе затея с сигнализацией не имеет смысла. Есть беспроводные варианты, но тогда необходимо следить за подзарядкой батареи постоянно. Поэтому полностью быть уверенными в безопасности дома с ними нельзя. Следует выбирать приборы в корпусе, который не боится влаги, чтобы использовать датчики не только в доме, но и на улице.

Обычный стандартный набор сигнализации с ревуном состоит из контрольной панели с блоком питания, датчиков движения, сирены (ревуна), светового индикатора, аккумуляторной батареи, электронных ключей и их считывателя, кабелей и проводов для подключения.

Датчики движения, звуковые и шумовые системы

Принцип работы сигнализации на дачном участке заключается в срабатывании датчиков движения, реагирующих на любые изменения вблизи них: чужое присутствие, разбивания окна, открытия дверей. Они могут находиться как внутри дома, так быть прикрепленными к его наружным стенам. После этого срабатывает ревун и идет звуковой сигнал, который может длиться от 3 до 10 минут. Его продолжительность можно запрограммировать при установке. По истечении этого времени он замолкает. Световой индикатор – красная лампа во время этого постоянно мигает, а при обычной работе она просто горит.

  • для того чтобы задействовать сигнализацию и поставить дом на охрану необходимы специальные электронные ключи ТМ. Ими же и снимают объект с сигнализации;
  • при выключении электричества в доме, аккумулятор может поддержать работу всей аппаратуры еще почти на сутки;
  • для большего устрашения и придания солидного вида сигнализации по периметру дачи можно развесить муляжи в виде красных лампочек. Они будут исполнять роль индикаторов движения;
  • приборы работают при морозе даже в – 30 градусов. Вся аппаратура работает исправно даже в неотапливаемом помещении;
  • можно выбрать проводную сигнализацию или ее автономный аналог. В случае выбора первого варианта для монтажа требуется участие профессионалов, потому что не так просто учесть все нюансы и правильно выполнить разводку проводов по всему дому;
  • проводные модели имеют больше функций, чем их аналоги. Но последние не требуют затрат на разводку кабелей и не влияют на интерьер дома;
  • сила звука выбирается по желанию.

Сирена с автономным питанием

Это практически сирена с встроенным модулятором сигнала, но она еще имеет встроенный аккумулятор на 12В и замок с ключами которым можно включить или выключить автономное питание. У такой сирены как правило Четыре провода для подключения.

  1. черный провод — минус 12 Вольт (корпус автомобиля)
  2. Красный провод- постоянный плюс 12 Вольт
  3. Синий провод — включение сирены минусом 12 Вольт
  4. Белый провод — включение сирены плюсом 12 Вольт

Если сирена включена, то пропадание напряжения на черном или красном проводах приводит к срабатыванию сирены, другими словами если злоумышленники отключили аккумулятор автомобиля или оторвали сирену, она будет продолжать «кричать» благодаря встроенному аккумулятору. Управление на синем и белом проводах можно осуществлять параллельно не зависимо друг от друга.

К Примеру: Сигнализация управляет сиреной плюсом и не имеет предупредительной охранной зоны. Белый провод сирены подключаем к выходу управления сиреной, а предупредительный выход датчика удара на прямую к синему проводу автономной сирены. В результате при легком ударе сирена будет кратковременно «предупреждать», что машина под охраной, не лезь!

Охранная сигнализация для квартиры

Вариантов самостоятельной установкидатчики в нужных местах

Поэтому многие предпочитают второй вариант, когда все комплектующие приобретаются самостоятельно и монтажные работы так же выполняются без помощи специалистов.

Комплектация охранной сигнализации

Каждая охранная сигнализация, независимо от того простая она или сложная, должна эффективно защищать все помещения квартиры и подавать сигнал при любых нарушениях охраняемой зоны. Основными элементами охранной системы являются датчики, каждый из которых реагирует на определённое действие или событие. По своему назначению число датчиков ограничено.

Их всего несколько разновидностей:

  • Магнитные датчики
  • Детекторы движения
  • Звуковые датчики
  • Вибрационные датчики

Пара «магнит-геркон», устанавливается на дверях и оконных створках. Когда всё закрыто магнитное поле удерживает пластины контакта в замкнутом состоянии.

Стоит немного приоткрыть дверь или окно как магнит отойдёт от контактной пары, и она разомкнётся. Это самый недорогой и достаточно надёжный датчик входит во все системы охранной сигнализации.

У большинства инфракрасных датчиков движения длина зоны 10-12 метров, а угол захвата 90 0 .

Обычно такие устройства устанавливаются по принципу – одна комната-один датчик, но бывают исключения. Если в комнате несколько окон расположены на одной стене, то ставится инфракрасный детектор «штора», который образует узкую вертикальную, но протяжённую горизонтальную зону, которая блокирует все окна вдоль стены.

Звуковые (акустические) датчики реагируют на звук разбиваемого стекла. Они образуют дополнительный охранный рубеж. В результате установки трёх типов датчиков, помещение окажется полностью блокированным и проникновение в него через окно и через дверь практически невозможно. Вибрационные датчики реагируют на попытки подкопа или разрушения (пролома) стены и в бытовых охранных сигнализациях используются крайне редко.

Кроме датчиков в любой охранной сигнализации должно быть средство оповещения. Чаще всего используется слаботочная сирена, объединённая в одном корпусе со светодиодным индикатором. Такое устройство, в случае нарушения, подаёт резкий сигнал со звуковым давлением от 90 до 115 дБ, что просто спугнёт нарушителя

Кроме того звук сирены вместе с красными вспышками светодиодного индикатора привлечёт внимание соседей

Питания сигнализации

Для выполнения монтажных работ потребуется провод, кабельный канал и крепёж. Разводка охранной сигнализации выполняется проводом КСПВ 4 Х 0,5. Две жилы из четырёх используются для подачи питания на датчики, а ещё две образуют сигнальный шлейф. Для подключения сети используется провод ШВВП или аналогичный. Монтаж датчиков и прокладка кабельного канала выполняется с использованием дюбелей и саморезов.

ПКП – сердце охранной сигнализации

Основу охранной сигнализации составляет приёмно-контрольный прибор — ПКП. Для простой охранной системы достаточно использовать прибор с одним или двумя шлейфами. Такое устройство стоит недорого, но обладает хорошо развитым функционалом и прекрасно подойдёт для небольшой квартирной сигнализации.

Распространённые приборы с одним шлейфом:

Стоимость приборов не превышает 1900 рублей. В корпусе каждого устройства имеется место для установки аккумулятора. Постановка на охрану и снятие с неё осуществляется с помощью электронных ключей «Touch Memory», которые входят в комплект поставки.

Другие варианты автономных сигнализаций для дач

Рассмотрим и другие варианты охраны дач сигнализациями, они более дорогие и трудоемкие в установке, с меньшей автономностью, но могут обладать большим объемом возможностей и опций.

Пультовые

Уместные, когда комплекс дач обслуживается охранной компанией, которая устанавливает и обслуживает такое оборудование, а также, если у пользователя есть финансовые возможности, так как услуги охранников не из дешевых. Обычный комплект GSM и другие решения могут быть такими, если отсылают тревожное уведомление на пульт обслуживающей организации для реагирования ее сотрудников на вторжение.

Но традиционно пультовая охрана — это габаритная система с видеонаблюдением, хотя и может запитываться от аккумуляторов, но уровень независимости от сетевого питания ниже. Особенность: сигнал отсылается в центр реагирования охранной фирмы или правоохранительных органов. В большинстве случаев монтаж сложный — территория разбивается на охранные сектора, которые отображаются на центральном пульте, размещенном в помещении обслуживающей компании.

Проводные

Часто утверждается, что проводные сигнализации для дачи имеют минус — увеличенную уязвимость из-за кабелей. Но это не совсем так, если провода прокладываются под землей в защищенных каналах. Такое исполнение делает систему порой намного надежнее беспроводных решений: коммуникациям не будут страшны ни грызуны, ни условия среды. Помимо этого, обрыв сразу провоцирует тревожный сигнал и вовсе не означает неработоспособность, так как есть резервные линии. Плюс такой системы очевиден: невозможно заглушить сигнал с расстояния.

Основной источник питания в большинстве случаев для проводного оборудования — сеть. Стандартно есть также и автономный режим от АКБ, но на сравнительно небольшие временные рамки — 8–12 ч. Недостатки такой системы — трудоемкость прокладки кабелей (потребуется определенная глубина размещения, защитные каналы, дублирующие жилы). Отсюда также и высокая цена системы.

Wi-Fi

Система с Wi-Fi связью позиционируется как беспроводная, но это не совсем так: к точке доступа (роутеру) от провайдера должен идти кабель, провод питания потребуется и для усилителей сигнала, сервера. Принцип работы: пользователь уведомляется об опасности через интернет.

Несмотря на условную беспроводность, это, пожалуй, система с самым низким уровнем автономности. Сигнал очень чувствительный к преградам (потребуются усилители), его можно заглушить обычными дешевыми глушилками. Потребуется сервер (ПК или специальный пульт), который требует подвода питания, его надо разместить в защищенном месте, впрочем, как и роутер. А также не всегда есть смысл устанавливать Wi-Fi на даче только для сигнализации, а в отдаленных местностях сделать это сложно или невозможно.

Простые правила, затрудняющие жизнь угонщику

Самое простое и эффективное правилом – это не оставлять велосипед без присмотра;
В том случае, если есть кодовый замок, цепь и висячий замок и так далее, можно спустить глаз с велосипеда, около 40-60 секунд. Затем желательно выйти из очереди в аптеке и взглянуть на крыльцо и байк.
Следует перед тем, как подъехать и, спешившись, оставить велосипед, поставить манетки на самую большую ведомую и самую маленькую ведущую звездочки. При этом злоумышленник вынужден будет ехать очень медленно, пока не сообразит, как переключиться

А это секунды, возможность обратить на себя внимание, угроза падения. Все лучше, чем тихое исчезновение вора с байком.
Снимите с велосипеда все «красивое и дорогое» – раритетный медный клаксон, аудиоколонки, красивое зеркало заднего вида

Вернетесь – не обнаружите.
Никогда не пристегивайте байк за колесо. Помните, что рама и передняя вилка – самые дорогие части, как и кузов автомобиля.
Совет «бывалых» – перекрасьте велосипед в ядовитый люминесцентный цвет или «зебру» самых слезоточивых оттенков. Скорее всего, с таким связываться не будут.

Виды самодельных схем

Сборка и установка системы собственными руками имеет ряд преимуществ. Она позволяет сэкономить средства, исключает возможность пособничества сотрудников компании, занимающейся установкой, ворам. Но самое главное в процессе изготовления и монтажа вы тщательно изучите структуру сигнализации, сможете сами устранять неполадки, вносить коррективы в нее, подключая дополнительные датчики и усовершенствовать свою разработку.

Смотрим видео, самодельная система охраны:

Существует несколько способов оборудования дома простой охранной сигнализацией, собранной и установленной своими руками. Первый и самый простой, но в то же время наиболее дорогостоящий – пригласить сотрудников специальной компании, которые разработают проект, подберут необходимое оборудование, установят его и выполнят пуско-наладочные работы. Этот вариант подходит для жилых и складских помещений, но непригоден для дачи, так как затраты будут превышать стоимость хранящегося там имущества.


Еще один способ – купить оборудование, внимательно изучить инструкцию по его установке и эксплуатации, и выполнить монтаж самостоятельно. В общем ничего невыполнимого в таком подходе нет.

Тем более, что многие торговые фирмы занимаются программированием ПКП, что избавит вас от необходимости приобретения программатора, изучения правил работы с ним и попыток выполнить этот этап работ без посторонней помощи.

Для самого простого варианта сигнализации требуется запрограммировать шлейфы прибора, включить их в общую сеть и записать в память требуемое число ключей для доступа. Они потребуются для снятия и постановки объекта на охрану. Кроме этого программируется включение светового устройства, причем с ограничением времени работы до 10-20 минут и релейного выхода для дозвона на мобильный.

Cмотрим видео, дополнение к основной сигнализации с помощью мобильного телефона;

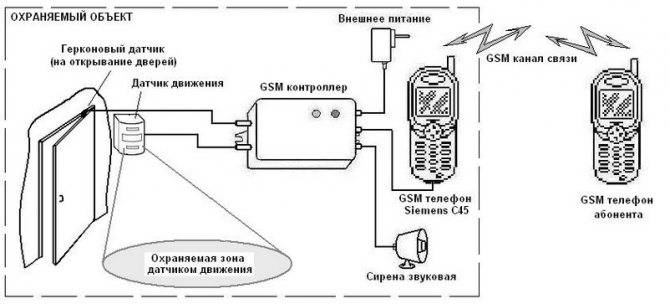

На рынке можно найти немало GSM модулей для подачи сигнала на указанный номер при замыкании контактов на одном из входов. Эти приборы универсальны и могут подключаться к любому ПКП.

Если вы уже выбрали датчики охранной сигнализации, то далее идет их подключение к запрограммированному прибору, что достаточно легко выполнить каждому, кто в состоянии найти «плюс» и «минус» в схеме. Опять же при самостоятельно произведенном монтаже вы сможете детально разобраться с прокладкой кабелей и в случае поломки устраните ее без проблем.

Смотрим видео о покупной системе GSM:

Для тех, кого проводная система не устраивает можно выбрать беспроводной вариант. В этом случае монтаж еще упрощается, так как потребуется только развесить датчики в необходимых местах и вставить в них батарейки. Достоинством таких систем является возможность работы на одном источнике питания до года, да и стоимость их, при комплектации одним или двумя датчиками невысока.

У извещателей также есть свои плюсы. Они могут переносится с одного места в другое, при необходимости, без особых хлопот. Рассмотренный выше вариант можно удешевить, купив оборудование бывшее в употреблении. Этот вариант может использоваться как охранная сигнализация для гаража и легко собирается своими руками.


Еще один, самый дешевый, но и малоэффективный способ – установка муляжей. Такая система вряд ли сможет испугать матерого вора, но вот мальчишек, решивших пошалить на чужой даче остановить сможет.

Охранная сигнализация на основе датчика движения

Простейшая охранная сигнализация для дома может быть изготовлена своими руками на основе обычного бытового датчика движения для освещения, которые устанавливают в подъезды, для экономии электроэнергии. Но вместо осветительной лампы можно установить сирену.

Что для этого понадобится?

Датчик движения – купить можно в любом строительном магазине, например OBI или Леруа Мерлен

Необходимо обратить внимание на напряжение работы датчика – нам необходимо, что бы он работал от сети 220В, угол обзора – зависит от внешнего исполнения датчика (настенный или потолочный) и применяемой линзы (может быть широкая на 180 градусов или коридорного типа). Средняя стоимость от 400 до 800 рублей;

Сирена, работающая от сети 220В

Например, ПКИ-3 «Иволга-220», средняя цена 250 рублей. Можно купить в магазинах радиотоваров;

Обычный выключатель, для отключения сигнализации. Подойдет любой, от 100 руб. и выше.

Лазерная сигнализация своими руками

Излучение оптического квантового генератора для контроля пространства используется при охране наиболее ответственных объектов. Для сборки подобной домашней системы потребуются знания и навыки работы с электронными схемами.

Принцип работы

Пересечение луча приводит к прерыванию оптической связи между приемным фотоэлементом и лазером. Изменение напряжения на выходе сенсора инициирует функцию подачи тревоги.


Лазерная сигнализация — это специальное чувствительное устройство.

Блоки

Система состоит из следующих модулей:

  • оптического квантового генератора;
  • излучателя лазерного диапазона;
  • приемного фотоэлемента;
  • релейного преобразователя;
  • цифровой схемы управления;
  • источника электропитания;
  • исполнительного устройства оповещения и (или) отпугивания — сирены, лампы, средства информирования удаленного пользователя.

Система запрограммирована таким образом, чтобы после возобновления оптической связи между излучателем и фотоприемником подача тревожного сигнала продолжалась до момента ее отключения.

Схемы

В качестве источника излучения может быть использована схема и линза лазерной указки. Приемником служит фоторезистор, который следует установить так, чтобы днем на него не падал свет — внутри трубки или другого контейнера, открытого только для направленного потока.


Схема лазерной указки.

Управление осуществляется посредством программируемого контроллера Arduino. Оптический приемник необходимо соединить с контроллером по схеме, приведенной в инструкции. Дополнительная деталь — сопротивление 10 кОм.

После подключения к ПК и запуска среды Arduino IDE нужно залить скетч.

Затем следует отладить излучатель и датчик, обеспечив их оптический контакт. Пару «линза-приемник» следует устанавливать на противоположных стенах на таком расстоянии от пола, чтобы луч нельзя было преодолеть без его пересечения.

Следующий этап: пользователь в мониторе последовательного порта программатора измеряет полученные значения напряжений и устанавливает их пороговые величины (при попадании луча и его прерывании).

Последний этап настройки — подключение фотоприемника к пину контроллера №5 и заливка второго скетча.

В результате прерывания луча уровень выходного напряжения датчика падает ниже установленного порога, а контроллер на выходе выдает тревожный сигнал. Его можно преобразовать в любую требуемую форму: через реле на сирену или с использованием мобильного телефона для дистанционного оповещения.
